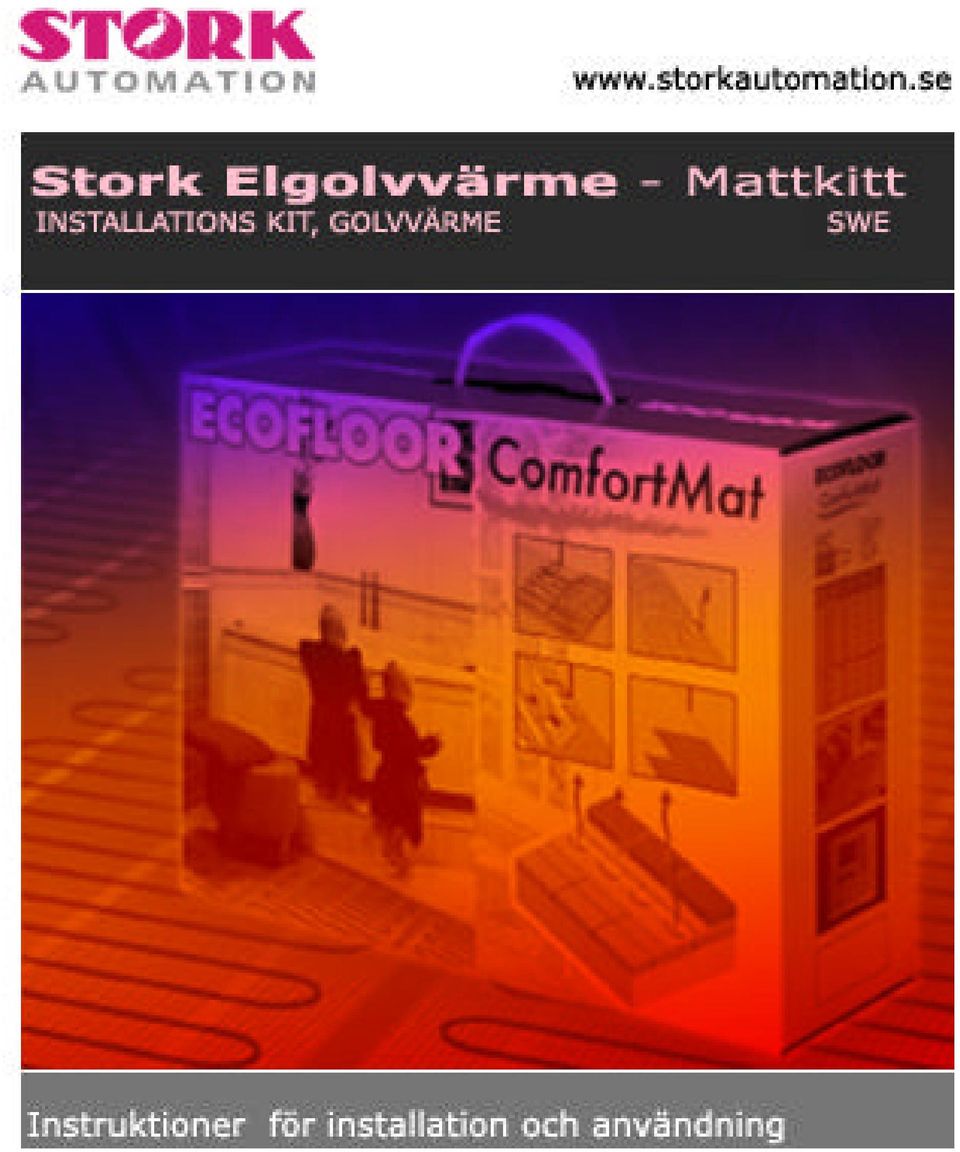

Stork Elgolvvärme - MattKit Installationspaket för el-golvvärme för våtutrymmen och klinker mm.

Storlek: px

Starta visningen från sidan:

Download "Stork Elgolvvärme - MattKit Installationspaket för el-golvvärme för våtutrymmen och klinker mm."

Ann-Sofie Klara Engström
för 8 år sedan
Visningar:

1 1

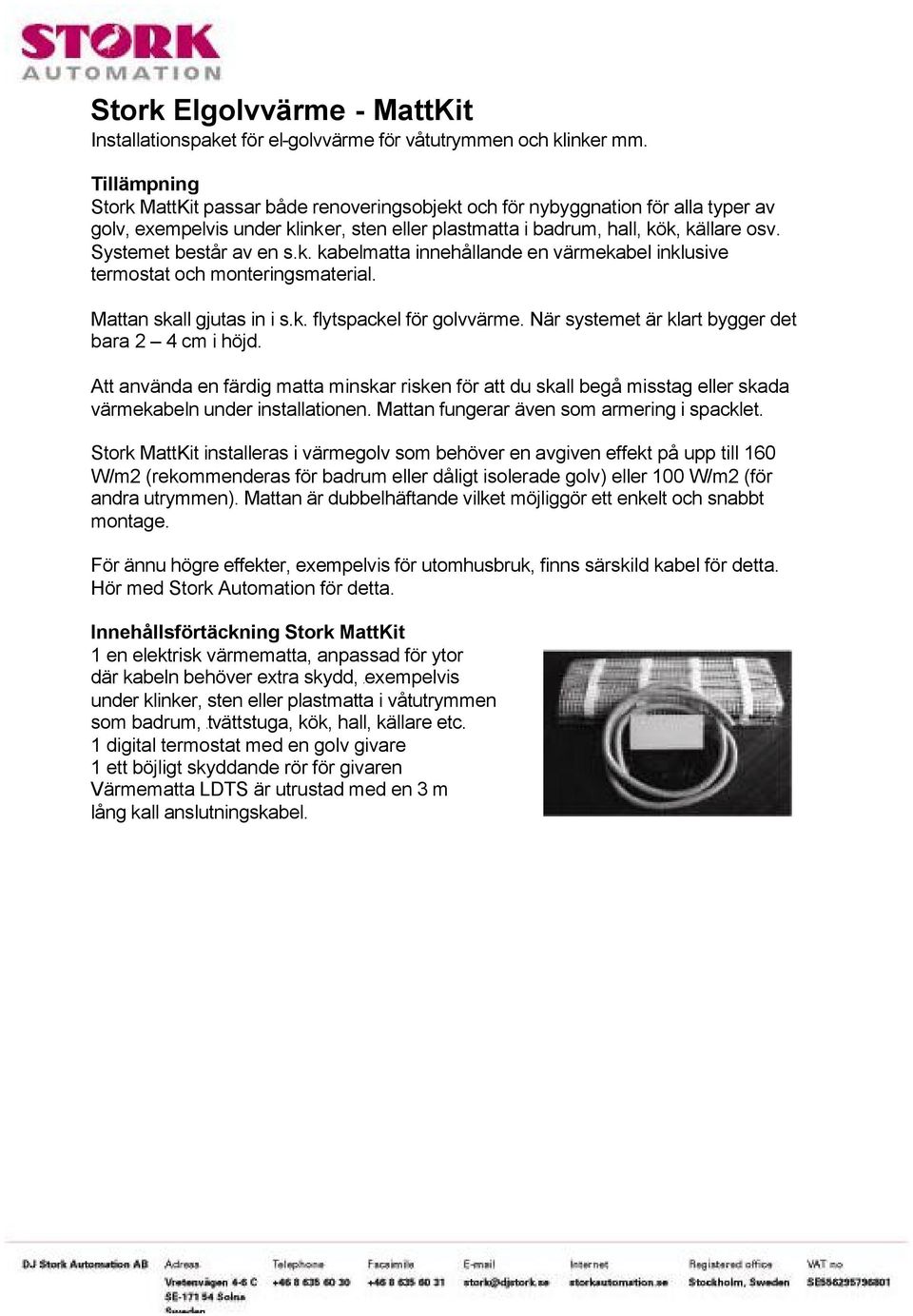

3 Stork Elgolvvärme - MattKit Installationspaket för el-golvvärme för våtutrymmen och klinker mm. Tillämpning Stork MattKit passar både renoveringsobjekt och för nybyggnation för alla typer av golv, exempelvis under klinker, sten eller plastmatta i badrum, hall, kök, källare osv. Systemet består av en s.k. kabelmatta innehållande en värmekabel inklusive termostat och monteringsmaterial. Mattan skall gjutas in i s.k. flytspackel för golvvärme. När systemet är klart bygger det bara 2 4 cm i höjd. Att använda en färdig matta minskar risken för att du skall begå misstag eller skada värmekabeln under installationen. Mattan fungerar även som armering i spacklet. Stork MattKit installeras i värmegolv som behöver en avgiven effekt på upp till 160 W/m2 (rekommenderas för badrum eller dåligt isolerade golv) eller 100 W/m2 (för andra utrymmen). Mattan är dubbelhäftande vilket möjliggör ett enkelt och snabbt montage. För ännu högre effekter, exempelvis för utomhusbruk, finns särskild kabel för detta. Hör med Stork Automation för detta. Innehållsförtäckning Stork MattKit 1 en elektrisk värmematta, anpassad för ytor där kabeln behöver extra skydd, exempelvis under klinker, sten eller plastmatta i våtutrymmen som badrum, tvättstuga, kök, hall, källare etc. 1 digital termostat med en golv givare 1 ett böjligt skyddande rör för givaren Värmematta LDTS är utrustad med en 3 m lång kall anslutningskabel. 2

Systemet består av en s.k. kabelmatta innehållande en värmekabel inklusive termostat och monteringsmaterial. Mattan skall gjutas in i s.k. flytspackel för golvvärme.

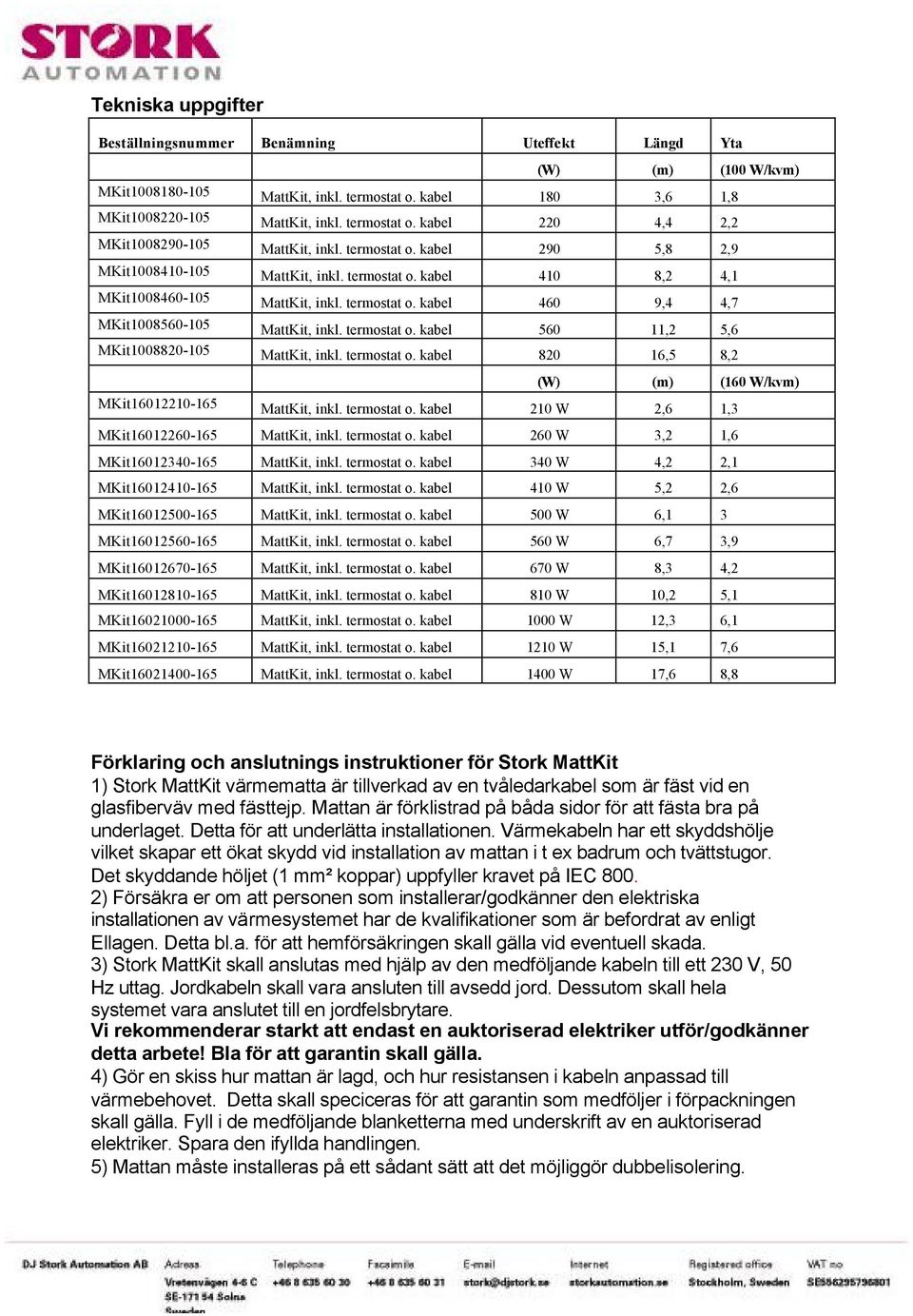

4 Tekniska uppgifter Beställningsnummer Benämning Uteffekt Längd Yta (W) (m) (100 W/kvm) MKit MattKit, inkl. termostat o. kabel 180 3,6 1,8 MKit MattKit, inkl. termostat o. kabel 220 4,4 2,2 MKit MattKit, inkl. termostat o. kabel 290 5,8 2,9 MKit MattKit, inkl. termostat o. kabel 410 8,2 4,1 MKit MattKit, inkl. termostat o. kabel 460 9,4 4,7 MKit MattKit, inkl. termostat o. kabel ,2 5,6 MKit MattKit, inkl. termostat o. kabel ,5 8,2 (W) (m) (160 W/kvm) MKit MattKit, inkl. termostat o. kabel 210 W 2,6 1,3 MKit MattKit, inkl. termostat o. kabel 260 W 3,2 1,6 MKit MattKit, inkl. termostat o. kabel 340 W 4,2 2,1 MKit MattKit, inkl. termostat o. kabel 410 W 5,2 2,6 MKit MattKit, inkl. termostat o. kabel 500 W 6,1 3 MKit MattKit, inkl. termostat o. kabel 560 W 6,7 3,9 MKit MattKit, inkl. termostat o. kabel 670 W 8,3 4,2 MKit MattKit, inkl. termostat o. kabel 810 W 10,2 5,1 MKit MattKit, inkl. termostat o. kabel 1000 W 12,3 6,1 MKit MattKit, inkl. termostat o. kabel 1210 W 15,1 7,6 MKit MattKit, inkl. termostat o. kabel 1400 W 17,6 8,8 Förklaring och anslutnings instruktioner för Stork MattKit 1) Stork MattKit värmematta är tillverkad av en tvåledarkabel som är fäst vid en glasfiberväv med fästtejp. Mattan är förklistrad på båda sidor för att fästa bra på underlaget. Detta för att underlätta installationen. Värmekabeln har ett skyddshölje vilket skapar ett ökat skydd vid installation av mattan i t ex badrum och tvättstugor. Det skyddande höljet (1 mm² koppar) uppfyller kravet på IEC ) Försäkra er om att personen som installerar/godkänner den elektriska installationen av värmesystemet har de kvalifikationer som är befordrat av enligt Ellagen. Detta bl.a. för att hemförsäkringen skall gälla vid eventuell skada. 3) Stork MattKit skall anslutas med hjälp av den medföljande kabeln till ett 230 V, 50 Hz uttag. Jordkabeln skall vara ansluten till avsedd jord. Dessutom skall hela systemet vara anslutet till en jordfelsbrytare. Vi rekommenderar starkt att endast en auktoriserad elektriker utför/godkänner detta arbete! Bla för att garantin skall gälla. 4) Gör en skiss hur mattan är lagd, och hur resistansen i kabeln anpassad till värmebehovet. Detta skall speciceras för att garantin som medföljer i förpackningen skall gälla. Fyll i de medföljande blanketterna med underskrift av en auktoriserad elektriker. Spara den ifyllda handlingen. 5) Mattan måste installeras på ett sådant sätt att det möjliggör dubbelisolering. 3

termostat o. kabel 820 16,5 8,2 (W) (m) (160 W/kvm) MKit16012210-165 MattKit, inkl. termostat o. kabel 210 W 2,6 1,3 MKit16012260-165 MattKit, inkl. termostat o. kabel 260 W 3,2 1,6 MKit16012340-165 MattKit, inkl.

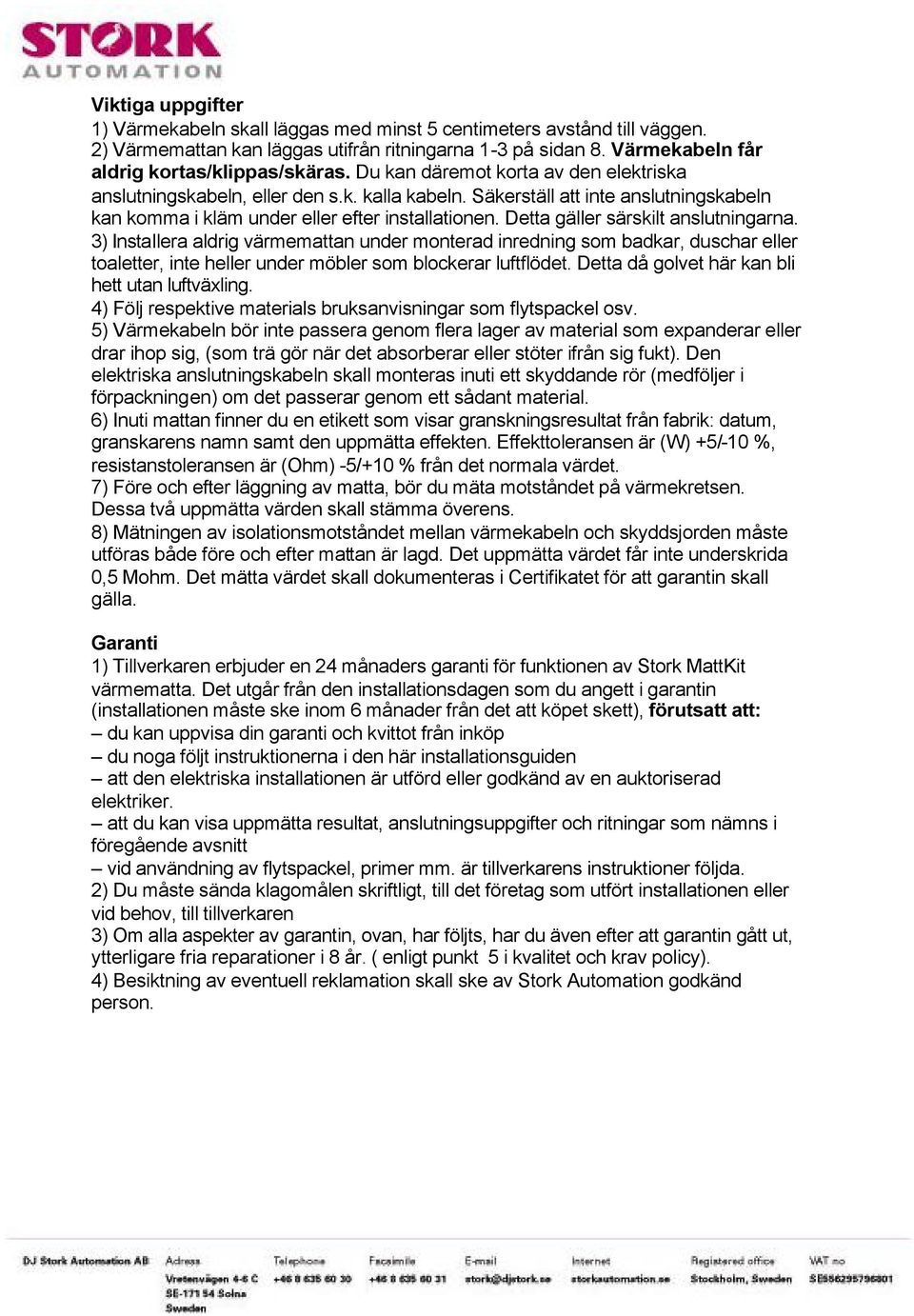

5 Viktiga uppgifter 1) Värmekabeln skall läggas med minst 5 centimeters avstånd till väggen. 2) Värmemattan kan läggas utifrån ritningarna 1-3 på sidan 8. Värmekabeln får aldrig kortas/klippas/skäras. Du kan däremot korta av den elektriska anslutningskabeln, eller den s.k. kalla kabeln. Säkerställ att inte anslutningskabeln kan komma i kläm under eller efter installationen. Detta gäller särskilt anslutningarna. 3) Installera aldrig värmemattan under monterad inredning som badkar, duschar eller toaletter, inte heller under möbler som blockerar luftflödet. Detta då golvet här kan bli hett utan luftväxling. 4) Följ respektive materials bruksanvisningar som flytspackel osv. 5) Värmekabeln bör inte passera genom flera lager av material som expanderar eller drar ihop sig, (som trä gör när det absorberar eller stöter ifrån sig fukt). Den elektriska anslutningskabeln skall monteras inuti ett skyddande rör (medföljer i förpackningen) om det passerar genom ett sådant material. 6) Inuti mattan finner du en etikett som visar granskningsresultat från fabrik: datum, granskarens namn samt den uppmätta effekten. Effekttoleransen är (W) +5/-10 %, resistanstoleransen är (Ohm) -5/+10 % från det normala värdet. 7) Före och efter läggning av matta, bör du mäta motståndet på värmekretsen. Dessa två uppmätta värden skall stämma överens. 8) Mätningen av isolationsmotståndet mellan värmekabeln och skyddsjorden måste utföras både före och efter mattan är lagd. Det uppmätta värdet får inte underskrida 0,5 Mohm. Det mätta värdet skall dokumenteras i Certifikatet för att garantin skall gälla. Garanti 1) Tillverkaren erbjuder en 24 månaders garanti för funktionen av Stork MattKit värmematta. Det utgår från den installationsdagen som du angett i garantin (installationen måste ske inom 6 månader från det att köpet skett), förutsatt att: du kan uppvisa din garanti och kvittot från inköp du noga följt instruktionerna i den här installationsguiden att den elektriska installationen är utförd eller godkänd av en auktoriserad elektriker. att du kan visa uppmätta resultat, anslutningsuppgifter och ritningar som nämns i föregående avsnitt vid användning av flytspackel, primer mm. är tillverkarens instruktioner följda. 2) Du måste sända klagomålen skriftligt, till det företag som utfört installationen eller vid behov, till tillverkaren 3) Om alla aspekter av garantin, ovan, har följts, har du även efter att garantin gått ut, ytterligare fria reparationer i 8 år. ( enligt punkt 5 i kvalitet och krav policy). 4) Besiktning av eventuell reklamation skall ske av Stork Automation godkänd person. 4

Detta gäller särskilt anslutningarna. 3) Installera aldrig värmemattan under monterad inredning som badkar, duschar eller toaletter, inte heller under möbler som blockerar luftflödet.

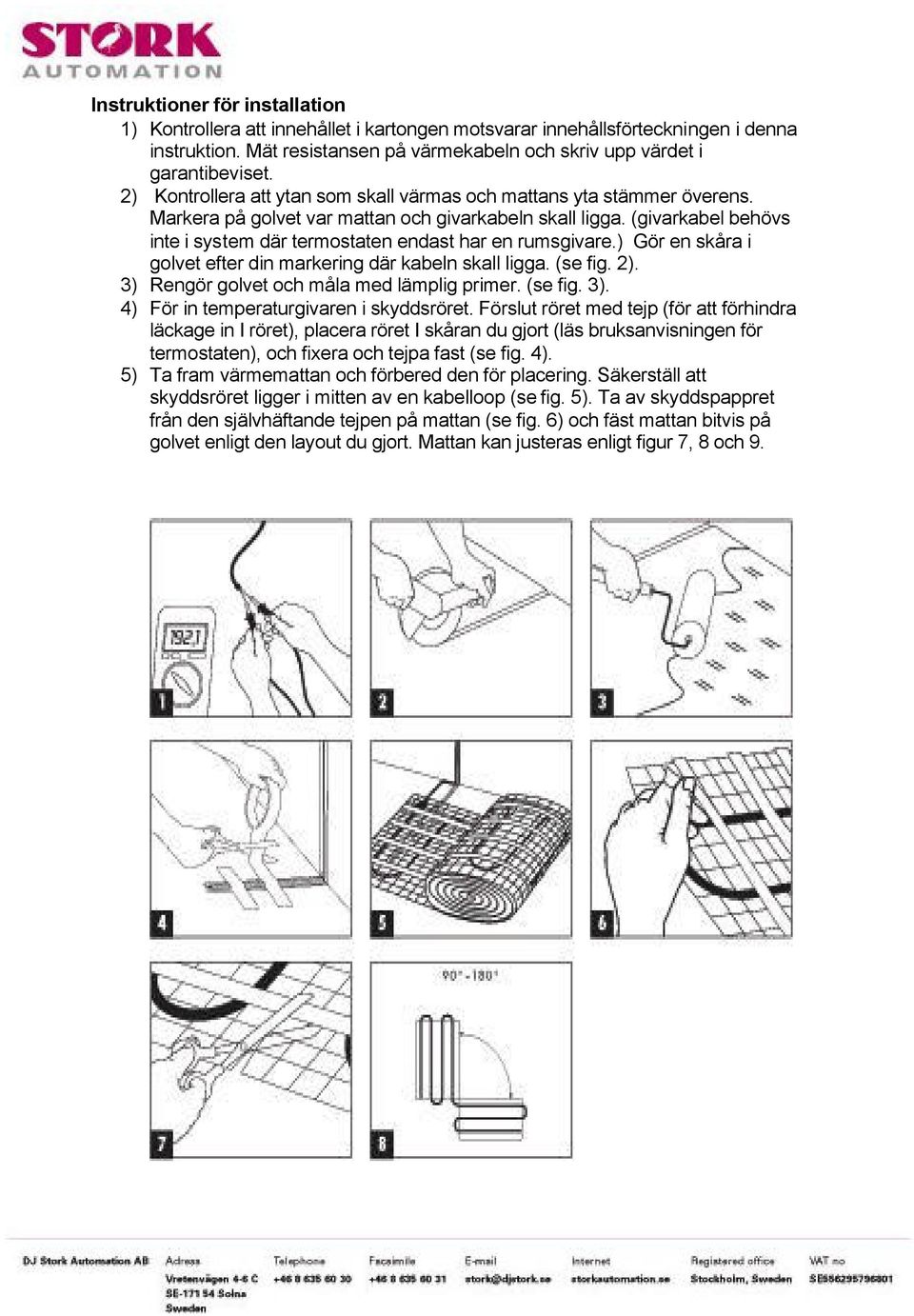

6 Instruktioner för installation 1) Kontrollera att innehållet i kartongen motsvarar innehållsförteckningen i denna instruktion. Mät resistansen på värmekabeln och skriv upp värdet i garantibeviset. 2) Kontrollera att ytan som skall värmas och mattans yta stämmer överens. Markera på golvet var mattan och givarkabeln skall ligga. (givarkabel behövs inte i system där termostaten endast har en rumsgivare.) Gör en skåra i golvet efter din markering där kabeln skall ligga. (se fig. 2). 3) Rengör golvet och måla med lämplig primer. (se fig. 3). 4) För in temperaturgivaren i skyddsröret. Förslut röret med tejp (för att förhindra läckage in I röret), placera röret I skåran du gjort (läs bruksanvisningen för termostaten), och fixera och tejpa fast (se fig. 4). 5) Ta fram värmemattan och förbered den för placering. Säkerställ att skyddsröret ligger i mitten av en kabelloop (se fig. 5). Ta av skyddspappret från den självhäftande tejpen på mattan (se fig. 6) och fäst mattan bitvis på golvet enligt den layout du gjort. Mattan kan justeras enligt figur 7, 8 och 9. 5

(givarkabel behövs inte i system där termostaten endast har en rumsgivare.) Gör en skåra i golvet efter din markering där kabeln skall ligga. (se fig. 2). 3) Rengör golvet och måla med lämplig primer.

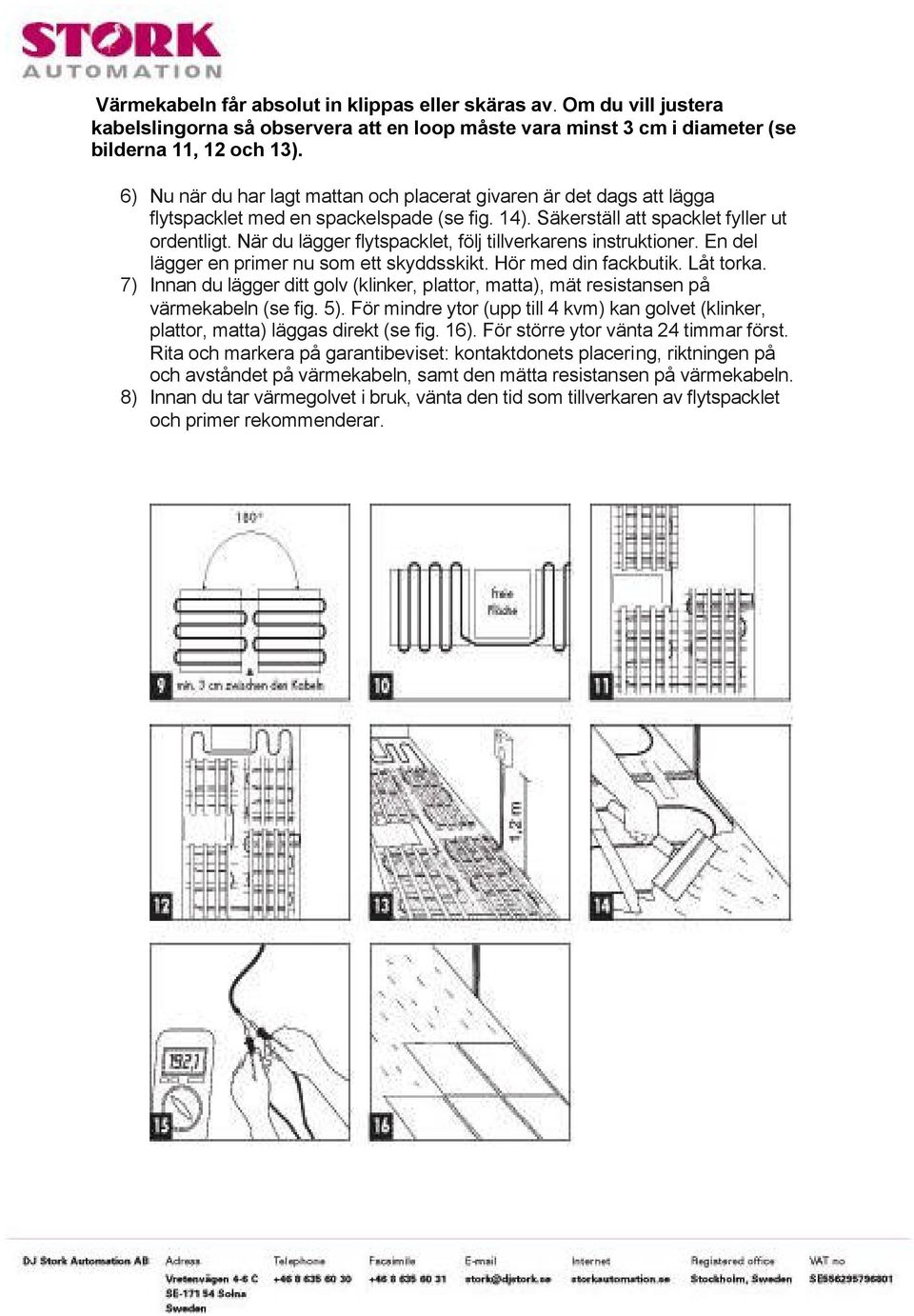

7 Värmekabeln får absolut in klippas eller skäras av. Om du vill justera kabelslingorna så observera att en loop måste vara minst 3 cm i diameter (se bilderna 11, 12 och 13). 6) Nu när du har lagt mattan och placerat givaren är det dags att lägga flytspacklet med en spackelspade (se fig. 14). Säkerställ att spacklet fyller ut ordentligt. När du lägger flytspacklet, följ tillverkarens instruktioner. En del lägger en primer nu som ett skyddsskikt. Hör med din fackbutik. Låt torka. 7) Innan du lägger ditt golv (klinker, plattor, matta), mät resistansen på värmekabeln (se fig. 5). För mindre ytor (upp till 4 kvm) kan golvet (klinker, plattor, matta) läggas direkt (se fig. 16). För större ytor vänta 24 timmar först. Rita och markera på garantibeviset: kontaktdonets placering, riktningen på och avståndet på värmekabeln, samt den mätta resistansen på värmekabeln. 8) Innan du tar värmegolvet i bruk, vänta den tid som tillverkaren av flytspacklet och primer rekommenderar. 6

När du lägger flytspacklet, följ tillverkarens instruktioner. En del lägger en primer nu som ett skyddsskikt. Hör med din fackbutik. Låt torka.

8 N115/R01( )
