1 Provväg Skänninge: Spårdjup 9:e oktober 2033?* * Strax innan klockan 14 NCC Industry och Nynas bitumen medfinansiärer av uppföljning: Trafikverket SBUF Svenska Byggbranschens Utvecklingsfond

2 Totalentreprenader

3 Pilegrim till Nidaros domkirke 31:a oktober 2017 NCC Industry

4 kvantifiera (den positiva) effekten av att använda polymermodiferade bindedemedel i termer av vägytans jämnhet

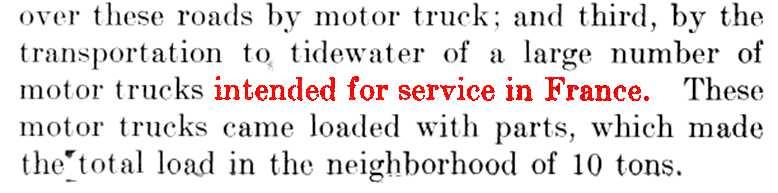

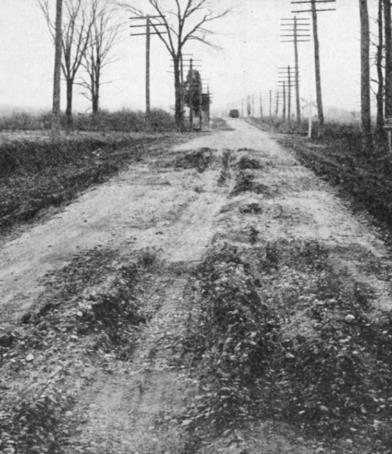

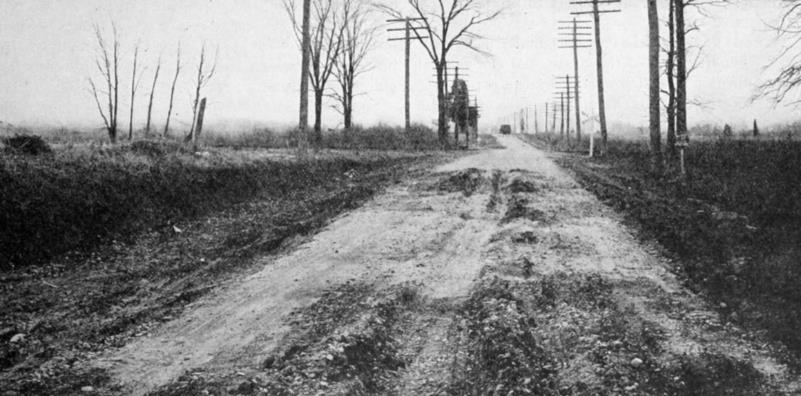

5 Based on a true story... Seely, B.E The Scientific Mystique in Engineering: Highway Research at the Bureau of Public Roads Technology and Culture 25(4):

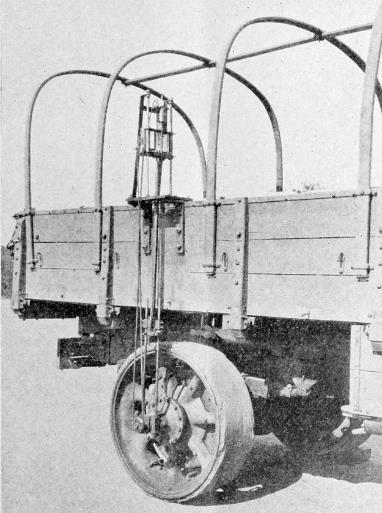

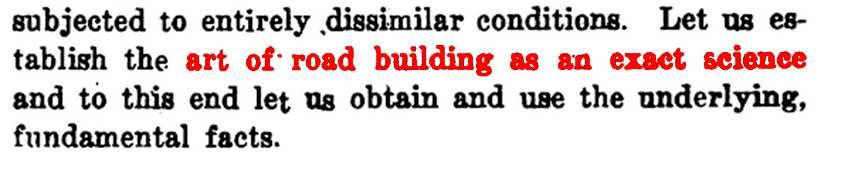

7 With the rational design of road surfaces as a goal, the Bureau of Public Roads has begun experiments to find out something of the fundamentals affecting road design (BPR, 1919) (Goldbeck, BPR, 1922)

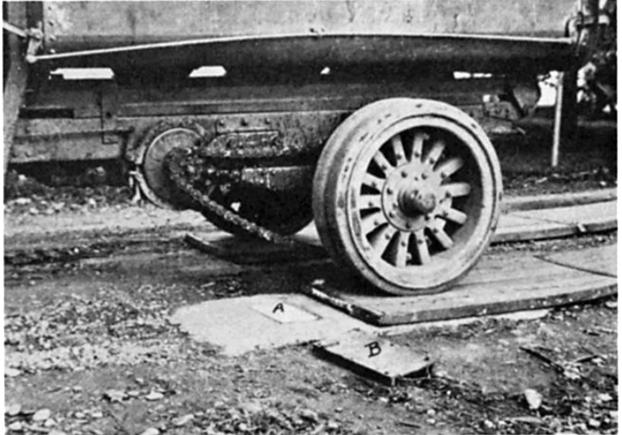

8 Belastningsmätning (1919)

9 Belastning betongplattor (1920)

10 Belastningsmätning (1924)

11 December 1937 (efter ca 4 års utveckling)

12 Utveckling:

13 Detta i åtanke...

14 31:a oktober 2017 NCC Industry

15 Försöksplanering 3 faktorer lager: slit- / bind- / bär- 2 nivåer bindemedelstyp: referens/pmb 2 k -faktoriell 3 lager@2 bindemedelstyper 2 3 = 8 provsträckor Pmb Ref Högpresterande Normal A B C Slitlager Bindlager Bärlager -1 a b ab c ac bc abc Utvärderar huvudeffekter och samspel

16 Bindemedel Bärlager Bindlager Slitlager 70/100 Endura F1 50/70 Z3 QMB Nypol PG76-28 Performance grade, PG Penetration [dmm] Mjukpunkt [ C] 45,8 90,5 48,8 90,0 51,6 84,0

17 Oscillerande skjuvprovning: bindemedel

18 Oscillerande skjuvprovning: bindemedel

19 Borrning

20 Slitage Prallvärde [cm 3 ]

21 Styvhetsmodul: bärlager Referens Pmb Styvhetsmodul [MPa] % ki, medelvärde Temperatur [ C]

22 Utmattning: initial töjning 1000 Initial töjning [10-6 ] Referens Pmb Regressionslinje Enskilt värde Konfidensintervall Antal belastningscykler

23 Utmattning: konstant spänning (kraft) Spänning [kpa] Referens Pmb Regressionslinje Enskilt värde Konfidensintervall Antal belastningscykler till brott

24 Permanent deformation Bindemedel G* /sin δ J' nr Performance grading icke-återgående krypkomplians Mjukpunkt Beläggning S ε Lutning Spårdjup, Hamburg wheel-track Spårutveckling, Hamburg wheel-track Töjning, dynamisk kryp Lutning töjning, dynamisk kryp

25 Permanent deformation: dyn kryp (40 C) Ackumulerad töjning [µ]

26 Rangordning: permanent deformation

27 Rangordning: permanent deformation

28 Rangordning: permanent deformation

29 Rangordning: permanent deformation

30 Medelrangordning: permanenta deformationer Medelrang

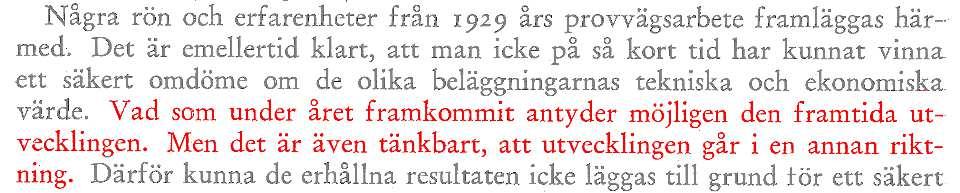

31 Nils von Matérn

32 Spordybde: 1 m och medelvärden :e mars :a augusti Slitlager Bindlager Bärlager Provvägslängd [m] 31:a oktober 2017 NCC Industry

33 Spårdjupsutveckling 4 Sträcka: 1 (ref:ref:ref) Sträcka: ab (pmb:pmb:ref) år Antal dagar 31:a oktober 2017 NCC Industry

34 Spordybde: mm/år och provsträcka Lägst Högst Slitlager Bindlager Bärlager 0,21 0,22 0,27 0,34 0,42 0,43 0,47 0,54 31:a oktober 2017 NCC Industry

35 Mycket (jättemycket) preliminärt: spordybde

36 Nils von Matérn

37 Slutsatser Diverse kommentarer Man klarar sig utan laboratorieprovning (förmodligen dåligt) men man klarar sig inte utan praktisk erfarenhet (observationer) Samspelseffekter syns inte i laboratorium Laboratorieprovning är till (stor) hjälp men man kan förlora sig i tekniska eller teoretiska detaljer (jag gör det själv allt som oftast) och det kan vara lite av alternativa verkligheter Fältförsök är omständliga, resurskrävande, dryga och emellanåt svåranalyserade
