1. Gårdscistern (Teckning med några risker markerade) 2. Inomhuscistern (Teckning med några risker markerade)

Transkript

1 1. Gårdscistern (Teckning med några risker markerade) 2. Inomhuscistern (Teckning med några risker markerade)

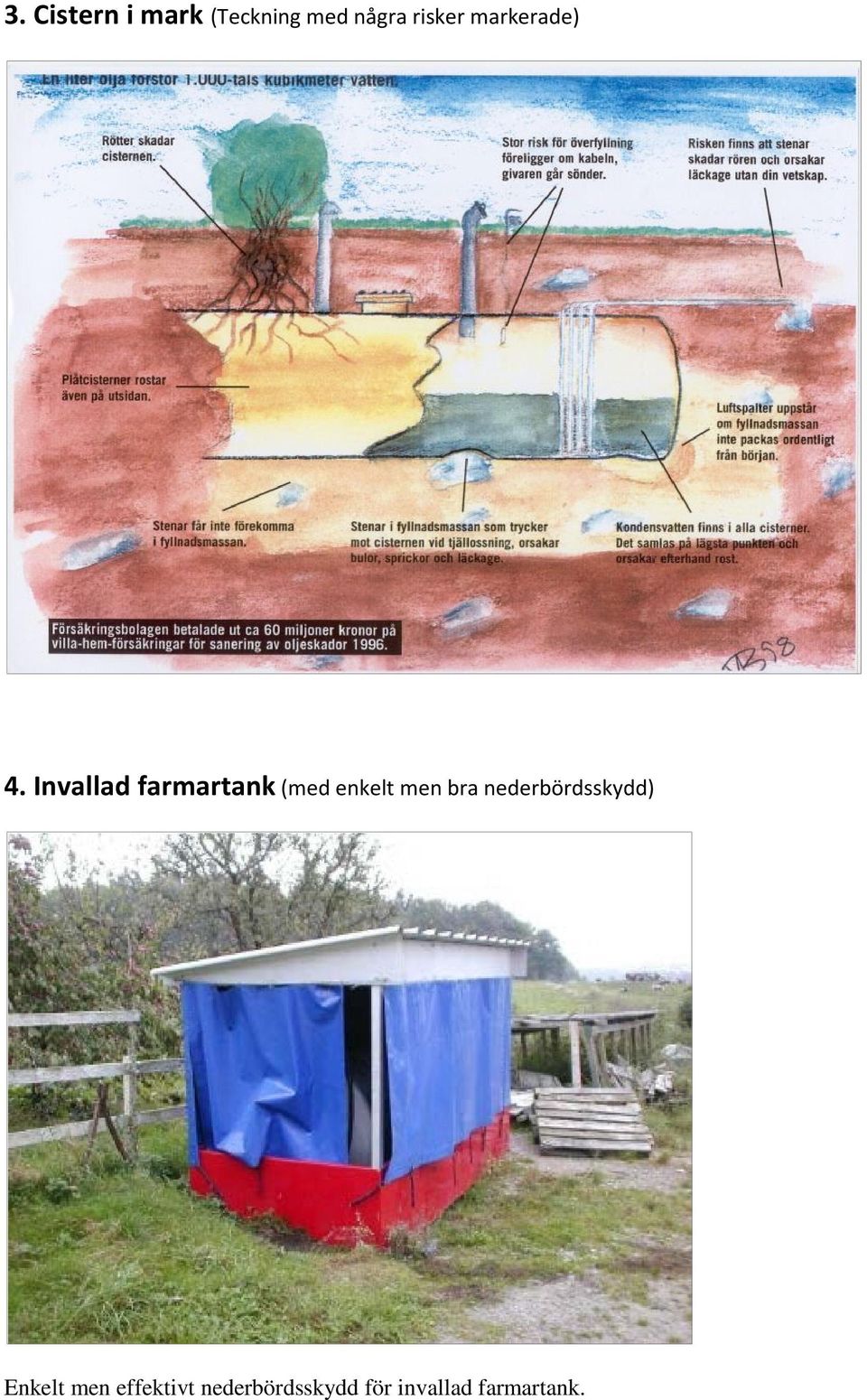

2 3. Cistern i mark (Teckning med några risker markerade) 4. Invallad farmartank (med enkelt men bra nederbördsskydd) Enkelt men effektivt nederbördsskydd för invallad farmartank.

3 5. Farmartank (uppställning inte idealisk) 1, 5 m3 farmartank. Cisternen är i gott skick. Men uppställningen mot vedtrave och granriset medför korrosionsrisk, underlaget är inte tätt och eventuellt spill kan därför inte samlas upp (helst borde cisternen varit invallad). Tankningsmunstycket har satts i en burk som fångar upp dropp, det är bra. Men handtaget har en ventil som vickas till stängt eller öppet läge. Borde varit pistolmunstycke med fjädrande handtag som stänger när handtaget släpps. Som det är nu finns risk för tömning genom hävertverkan om slangen rivs ner och ventilen står i öppet läge. 6. IBC-behållare (för transport av diesel enligt ADR-reglerna) Detta är en så kallad IBC-behållare. Det vill säga klarar kraven enligt ADR för transport av farligt gods (i detta fall diesel). IBC-behållare ska återkommande kontrolleras vart 2½-e år. Behållare av detta slag används ofta vid entreprenadarbeten med mera för att tanka arbetsfordon. De får alltså flyttas med sitt innehåll (förutsatt att ADRs bestämmelser om transporten följs), vilket en vanlig farmartank inte får. Nedan visas hur märkningsskylten på denna behållare ser ut.

4 7. Farmartank (med fast invallning som följer med cisternen) Det här är en farmartank med "inbyggd invallning". Det är en bra och hög säkerhet. Och särskilt lämpligt om tanken ska flyttas mellan olika uppställningsplatser på gården. Men observera att den inte får flyttas med sitt innehåll, den måste vara tömd då (jämför texten till bild 6). En sådan här cistern med fast invallning måste vara utformad så att kontrollorganen kommer åt att inspektera också själva cisternens utsida inne i invallningen (hur det har tillgodosetts i detta fall har inte undersökts). 8. Gårdscistern vid verkstad (saknar påkörningsskydd) Den här cisternen saknar påkörningsskydd, trots att den står på en trafikerad yta. Det är inte acceptabelt. Den har som synes också fått sig en törn, men sprang turligt nog inte läck. Det förefaller också som om avluftningsledningen (det böjda röret ovanpå cisternen) är för klent. Det medför risk för skadligt övertryck i cisternen under påfyllning från tankbil.

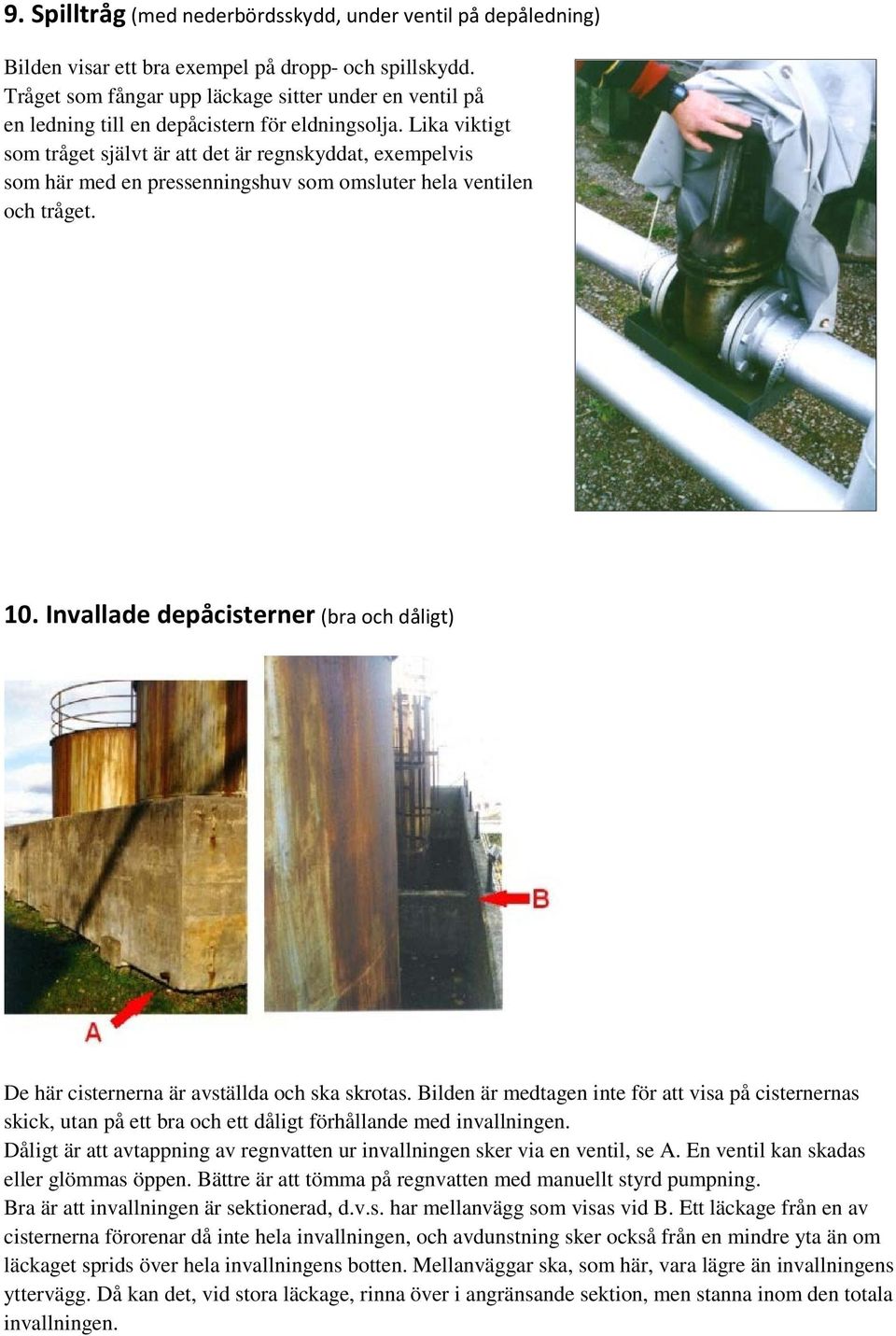

5 9. Spilltråg (med nederbördsskydd, under ventil på depåledning) Bilden visar ett bra exempel på dropp- och spillskydd. Tråget som fångar upp läckage sitter under en ventil på en ledning till en depåcistern för eldningsolja. Lika viktigt som tråget självt är att det är regnskyddat, exempelvis som här med en pressenningshuv som omsluter hela ventilen och tråget. 10. Invallade depåcisterner (bra och dåligt) De här cisternerna är avställda och ska skrotas. Bilden är medtagen inte för att visa på cisternernas skick, utan på ett bra och ett dåligt förhållande med invallningen. Dåligt är att avtappning av regnvatten ur invallningen sker via en ventil, se A. En ventil kan skadas eller glömmas öppen. Bättre är att tömma på regnvatten med manuellt styrd pumpning. Bra är att invallningen är sektionerad, d.v.s. har mellanvägg som visas vid B. Ett läckage från en av cisternerna förorenar då inte hela invallningen, och avdunstning sker också från en mindre yta än om läckaget sprids över hela invallningens botten. Mellanväggar ska, som här, vara lägre än invallningens yttervägg. Då kan det, vid stora läckage, rinna över i angränsande sektion, men stanna inom den totala invallningen.

6 11. Läckagelarm (i invallning) Bilden visar botten på en invallning på en industri. Gropen med flottören är ett läckagelarm. Vid eventuellt läckage rinner vätskan ner i gropen och flottören lyfts och utlöser larmet. Det finns också givare av ekolodstyp, som kan användas i stället för flottörgivare. 12. Tätningsblock för dagvattenbrunn Ungefär så här bör det se ut på alla ställen där det finns dagvattenbrunnar och det förekommer förvaring eller annan hantering av oljor eller kemikalier. Brunnarna är tydligt markerade. Tätningslock finns lätt tillgängliga intill. Viktigt är också att all personal på området känner till detta och vet hur locket anbringas.
