1 Samordning inom vvs och bygg Det finns områden inom vvs där ett bra utförande är helt beroende av att anslutande byggnadsdelar är utformade på ett riktigt sätt. Det gäller fuktsäkerhet, bärighet, styvhet med mera. Eftersom samordning mellan vvs och bygg är nödvändig för ett bra utförande läggs nu till fler korsvisa hänvisningar mellan fackområden i AMA. En ny kod och rubrik med tillhörande beskrivningstext skapas för schakt och ny beskrivningstext läggs till för serviceluckor till schakt. TE X T: THOMAS LU N D G R E N. FOTO : S Ä K E R VAT TEN A B, THOMAS LU N D G R E N, THORD S KÖ LDEKR A N S Fredrik Runius, Säker Vatten AB förklarar att det finns ett antal aspekter som är värda att fästa extra uppmärksamhet vid när det gäller samordning mellan bygg- och rörentreprenör. Fredrik påtalar vikten av samråd redan på projekteringsstadiet men även att det vid startmöte av entreprenad med inblandade parter är nödvändigt att klargöra gränsdragningar. I RA VVS 09 BD: 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM uppmanas beskrivaren att, under aktuell kod och rubrik i beskrivning eller på ritning, redovisa installationssystemets eller entreprenadens avgränsning mot annat system eller annan entreprenad. Ett råd till samråd med berörd projektör anges både här och på ett antal berörda avsnitt i AMA Hus 08. Gränsdragning mellan vvs och bygg behövs till exempel vid håltagning, schakt, serviceluckor, vägghängda sanitetsenhe- Fredrik Runius, Säker Vatten AB. Det kompletta fuktskyddet mellan golv och mark!

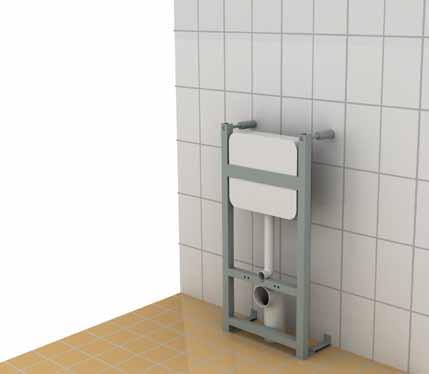

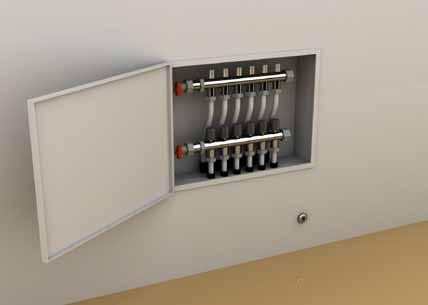

2 THOMAS LUNDGREN AMA-redaktör Hus AB Svensk Byggtjänst Fixtur för väggmonterad klosett. kan beskriva rörledningar, cisterner med mera. Schaktets väggar kan beskrivas under BD:43.B Kompletterande väggkonstruktioner. I RA Hus 08, avsnitt ESE.86 Slitsbottnar av betong, uppmanas till att redovisa omfattning och utförande av förhöjda slitsbottnar för indikering av läckage. I beskrivningstexten för den nya koden och rubriken BD: 49.B Schakt i hus ställs kravet att schaktbotten ska tätas med tätskiktsmaterial och förseglingsmaterial minst 100 mm över färdig schaktbottenyta. I AMA Hus 08, avsnitt MBB.1212 finns både material- och varukrav samt anvisningar för utförandet. I AMA Hus 08, avsnitt MJK.112 Vattentäta beklädnader av plastmatta anges att färdig beklädnad inklusive anslutningar, fogar, infästningar, vinklar, hörn och anslutningar mot genomföringar, ska vara täta. I RA för samma kod och rubrik uppmanas till samråd med vvs-projektören så att rörgenomföringar i vägg placeras utanför plats för dusch och badkar. SERVICELUCKOR Diverse luckor för speciell användning beskrivs under NSC Härtill läggs ny RA-text gällande serviceluckor till installationsschakt. Servicelucka. ter, golvbrunnar och slutrengöring av dolda utrymmen, säger Fredrik Runius. HÅLTAGNING Om ansvarsfördelning och samordning gällande håltagning, ursparning och igensättning kan man läsa mer i AMA AF 07, avsnitt AFJ.3. SCHAKT Det har tidigare inte funnits någon riktigt bra plats i AMA för att beskriva schaktets utformning. Därför skapas nu byggdelskoden och rubriken BD: 49.B Schakt i hus. Med schakt menas här utrymmet som sträcker sig genom våningar där man med tillägg av valda produktionsresultat FÖRSTÄRKNING VID VÄGGMONTERING AV SANITÄRA APPARATER Montering av fixturer för sanitetsenheter och sanitetsutrustningar beskrivs under AMA VVS 09, avsnitt PU med underliggande koder och rubriker. Det beskrivs här att montering ska utföras enligt tillverkarens dokumenterade anvisningar. I RA VVS 09 avsnitt PUE.12 finns beskrivningstext för väggmonterade klosetter där det även uppmanas till att i beskrivningen ange vem som tillhandahåller och vem som monterar fixtur. I RA VVS 09 anges det för vägghängda sanitetsenheter och sanitetsutrustningar under PU att vid montering på regelvägg med skivor måste väggen alltid förstärkas. För väggmonterade klosetter 61

3 i avsnitt PUE.12 finns även anvisningar för vad som bör beaktas för att undvika fuktskador från inbyggd spolcistern samt hur läckagedränering i schakt bör utformas för att upptäckas och inte orsaka direkt skada. Det finns beskrivningstext under flertalet koder och rubriker i PU med uppmaning till samråd med berörd projektör. Relevanta produktionsresultat för förstärkning kan hittas i AMA Hus 08 under HSD för träkonstruktioner, HSB för stålkonstruktioner, KEB för plywood, ZSE för fästdon med mera. I RA Hus, avsnitt K finns ett stycke som beskriver utförandet av förstärkning av lättvägg där tvättställ, klosetter, blandare, radiatorer med mera ska infästas. FÖRTILLVERKADE SCHAKT Det finns på marknaden förtillverkade schakt med hög förtillverkningsgrad som vanligen monteras utanpå befintlig vägg. De här systemen har dessutom redan färdigmonterade komponenter som inbyggd spolcistern, rör, kopplingar för vatten och avlopp, klosetter, tvättställ, duschslang, handtag med mera. Systemen beskrivs lämpligen under kod och rubrik BD:50 SAMMANSATTA VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM och PUA SAMMANSATTA SANITETSENHETER. SLUTRENGÖRING AV DOLDA UTRYMMEN I AMA AF 07, avsnitt AFJ.752 med underliggande koder och rubriker behandlas slutrengöring. Mer information Branschregler Säker Vatteninstallation, Samordning Bygg/VVS. AMA Hus 08 BD:49.B Schakt i hus Installationsschakt Schakt med tappvattenledningar ska för tätning mot bjälklag utformas med förhöjd gjutning av schaktbotten minst 100 mm i förhållande till angränsande golv. Schaktbotten ska ha läckageindikering i form av rörledning med invändig diameter om minst 20 mm med en mjukt formad böj, som mynnar i utrymme med vattentätt golv. Schaktbotten ska tätas med tätskiktsmaterial och förseglingsmaterial minst 50 mm över färdig schaktbottenyta. RA Hus 08 Information Branschregler Säker Vatteninstallation, Samordning Bygg/VVS. RA HUS 08 K - SKIKT AV SKIVOR Förstärkning av lättväggar Vid infästning av tvättställ, WC-stolar, blandare, radiatorer m m på väggar av gips-, fibercement-, glasfiberklädda cement-, träfiber- eller spånskivor krävs ofta att väggarna förstärks eller att väggskivan understöds på ett lämpligt sätt för att få tillräcklig styrka och styvhet. Denna förstärkning kan göras med t ex plåtar, plywood, kortlingar eller förstärkningsreglar av olika slag. Alternativt monteras tvättställ o d på separata stålstativ, fixturer. Behovet av förstärkningar är beroende av lasternas koncentration och storlek samt kraven på oeftergivlighet för deformationer. Med utanpåliggande konsoler eller väggskenor minskar behovet av förstärkningar innanför vägg. 62

4 AMA Hus 08 MBB Vattentäta golvbeläggningar av naturstenplattor inomhus MATERIAL- OCH VARUKRAV Tätskiktsmaterial och förseglingsmaterial Tätskiktsmaterial med för tätskiktssystemet ingående komponenter för förseglingar o d ska vara anpassade till underlag och förekommande belastning vara alkalibeständiga vara deformationsupptagande för såväl enskilt material som sammansatta material uppfylla kraven enligt tabell MBB/2. Tätskiktsmaterial kan vara av tätskiktsmassa, tunnflytande dispersion, tätskiktsduk, tätskiktsfolie e d, med för tätskiktet avsedda förseglingsmaterial. Tillverkaren av tätskikt ska redovisa under vilken relativ fuktighet (RF) i underlaget som materialet får appliceras. UTFÖRANDEKRAV Läggning i fästmassa Tätskiktsmaterial och förseglingsmaterial Underlag för tätskikt ska ha samma fall mot golvbrunn som föreskrivits för beläggning. Underlag ska vara jämnt. Sprickor, toppar, grader och andra ojämnheter i underlag ska spacklas eller slipas. Vidhäftningsförsämrande fläckar av färg, olja o d liksom damm ska tas bort. Tätskikt ska dras upp på vägg till erforderlig höjd för anslutning till tätskikt på vägg. Vid väggytor utan vattentät beklädnad ska tätskikt dras upp på vägg till höjd motsvarande sockelhöjd. Tätskikt inklusive anslutningar, fogar, infästningar, vinklar, hörn och anslutningar mot genomföringar och golvbrunn ska utföras vattentäta. Vid applicering av tätskikt får den relativa fuktigheten (RF) i underlaget inte överstiga den RF som tillverkaren av tätskiktsmaterialet, anger. Mätning av relativ fuktighet i underlag ska utföras enligt YSC.1. Spackling av underlag ska utföras före applicering av förseglingsmaterial och tätskikt. Kraftigt eller ojämnt sugande underlag, t ex underlag av lättbetong och spacklade underlag, ska förstrykas med vidhäftningsförbättrande medel avsett för aktuellt underlag och tätskikt. Förstrykningen ska vara torr innan förseglingsmaterial och tätskikt appliceras. Före applicering av förseglingsmaterial och tätskikt ska eventuella håligheter vid övergången mellan golv och vägg spacklas ut och slipas av så att skarp golvvinkel och skarpa hörn erhålls. Vid läggning med tätskiktsmassa ska förseglingar utföras mot trösklar, avloppsrör och golvbrunn samt av alla vinklar, hörn och fogar. Försegling ska också utföras där underlaget övergår från ett material till ett annat. Även vid övergång mellan tätskikt på golv och tätskikt på vägg ska försegling utföras. Försegling av övergång mellan tätskikt på vägg och tätskikt på golv ska utföras före andra förseglingar, så att en överlappande s k paraplyeffekt erhålls. Tätskikt och förseglingsmaterial ska appliceras enligt tätskiktstillverkarens dokumenterade anvisningar. Rörelsefogar för fogning med elastisk fogmassa Rörelsefogar ska utföras mot rörgenomföringar, dörrtröskel o d. Fogning med elastisk fogmassa ska utföras enligt ZSB

5 RA Hus 08 NSC Diverse luckor för speciell användning Under denna kod och rubrik redovisas i bokstavsordning luckor för speciell användning. Beakta att luckans dagmått till installationsschakt eller kopplingsskåp ska vara tillräckligt stort för att möjliggöra service och underhåll. Samråd med vvs-projektören så att luckor i vägg placeras utanför plats för dusch och badkar. Information Branschregler Säker Vatteninstallation, Samordning Bygg/VVS RA VVS 08 PUE.12 - Väggmonterade klosetter Beakta att vid montering på regelvägg med skivor måste väggen alltid förstärkas. Samråd med berörd projektör. Beakta att klosetter med separat spolcistern som byggs in i vägg bör ha spolcisternen, tappvattenanslutningen och avloppsanslutningen placerade i ett utrymme med dränering med tillräcklig kapacitet. Vattenanslutningen ska vara försedd med en åtkomlig avstängningsventil. Beakta även att vattentät beklädnad bör finnas på vägg och golv bakom, på sidorna och över fixtur och cistern. Samråd med berörd projektör om hur läckande vatten från spolcisternen och anslutningarna ska avledas för att upptäckas och inte orsaka direkt skada. Montering Ange mått om klosett ska monteras med andra mått än enligt figur PUE/2 i AMA typ av väggfixtur vem som tillhandahåller och vem som monterar fixtur. 64
