Fendt Twister hövändare

Transkript

1 Fendt hövändare

2 Ett sekel av foderkompetens Tradition, innovation och passion det är grundpelarna på foderexpertiscentret i Feucht. 100 % genomtänkt. Fendt hövändare. Tack vare sin innovativa och välkonstruerade teknologi är Fendt hövändare experter på snabb och ren fodertorkning. Hövändarna bildar den perfekta länken mellan slåttermaskinen och strängläggaren. 100 års erfarenhet av foderskörd återspeglad i varenda detalj. 2 3

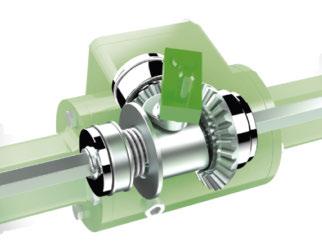

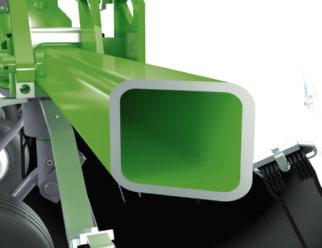

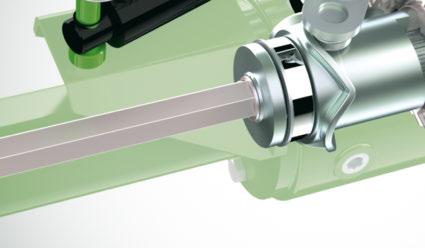

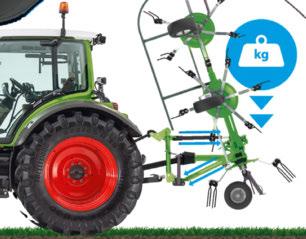

3 Den robusta, tjockväggade fyrkantsramen klarar enorm belastning och borgar för lång livslängd. Körstabilitet, markföljsamhet och följsamhet efter traktorn förbättras av ett patenterat tryck-/dragsystem. Sexkantaxeln överför kraften direkt och med liten kraftförlust. Axeln skyddas mot överbelastning genom en förberedd brytpunkt. Den slutna konstruktionen skyddar axeln mot smuts. FENDT TWISTER I ALLMÄNHET Flexibilitet och lång livslängd Standard för alla Fendt hövändare. Ramar för ett evigt liv Fendt hövändare har en robust, tjockväggad fyrkantsram som erbjuder lång livslängd och utmärkt stabilitet. Robusta leder för infästning av enskilda rotorarmar bidrar till ökad stabilitet. Transmissionen på Fendt ligger i oljebad och är väl tätad mot damm och smuts. Lagren i bägge ändarna ger en extremt smidig gång. Direktdrivning Alla drivlinekomponenter är fettsmorda och skyddas tack vare den slutna konstruktionen mot damm och smuts. Den stora sexkantaxeln och självcentrerade korslänkarna sörjer för en effektiv drivning av rotorerna. Det underhållsfria systemet har visat vad det går för på hövändare tusen gånger om och utmärker sig genom sin raka direktdrivning. Systemet är enkelt åtkomligt och därför också mycket underhållsvänligt. Vägen framåt Smarta funktioner som gör Fendt s till de effektiva och genomtänkta maskiner de är, återfinns också på rotorns hjul. Hjulen är placerade så att det bara är ett litet avstånd mellan dem och räfsarmarna vid den lägsta punkten på marken. På så sätt får hövändaren en perfekt markföljsamhet vilket förebygger kontamination av fodret. Hjulen är utrustade med lindningsskydd i form av plåtar i fälgen, vilket håller gräset borta från fälgen. Tack vare de stora stödhjulen arbetar Fendt stabilt och säkert även i lutat läge. 4 5

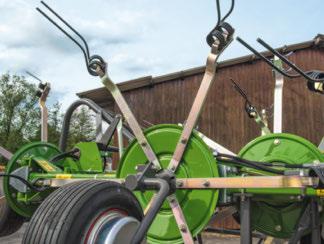

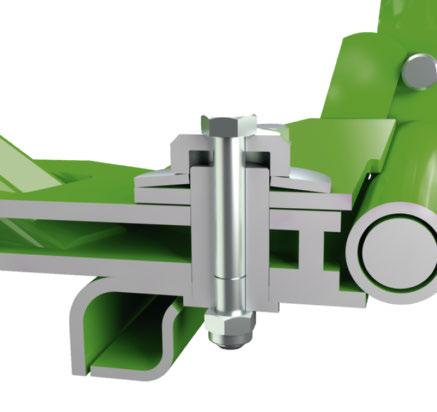

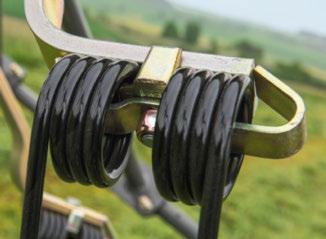

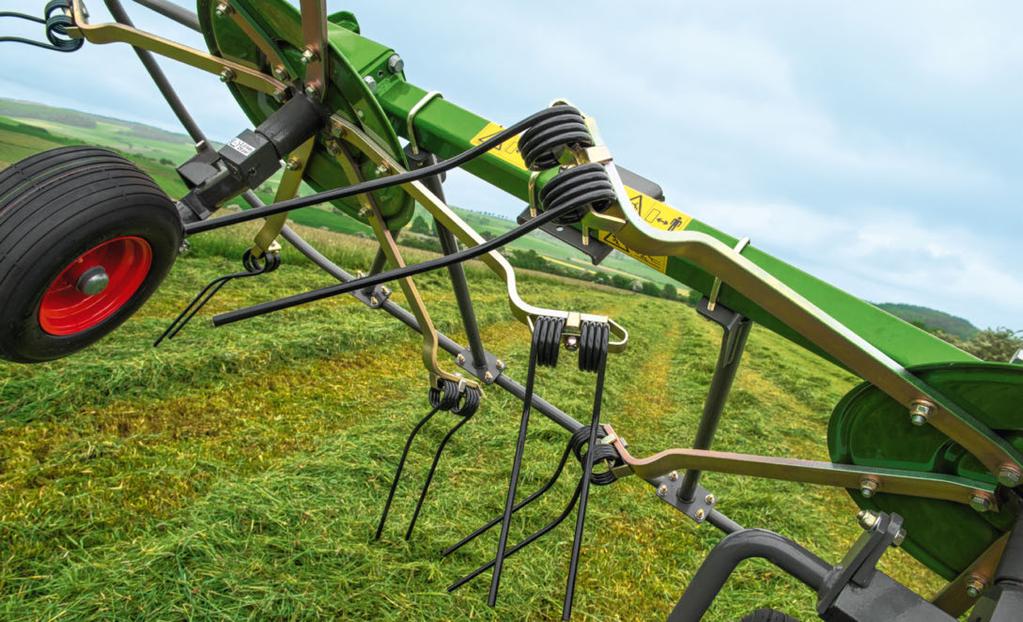

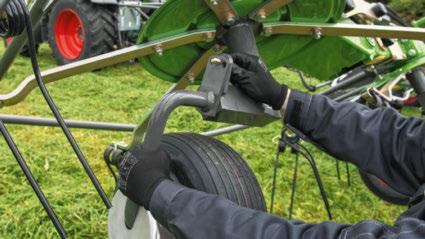

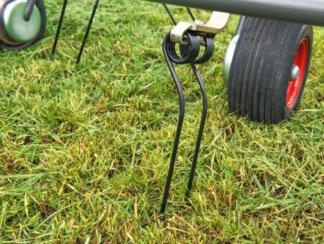

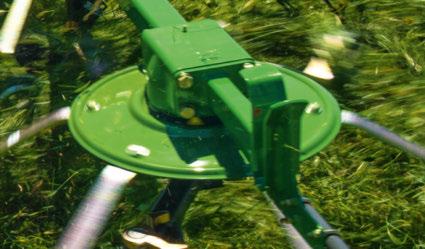

4 Super C -pinnarna är tillverkade av robust stål (9,5) och kännetecknas av lång livslängd och enastående resultat. Fästet för pinnarna har en mycket bred, icke böjbar kontaktyta på rotorplattan. Tack vare den slutna konstruktionen är rotorhuvudena väl skyddade mot damm och smuts. FENDT TWISTER: RÄFSPINNAR/ROTORER/MARKFÖLJNING Testade och beprövade detaljer att förlita sig på. Super C -räfspinnar Räfspinnarna i Fendt hövändare är tillverkade av robust, galvaniserat fjäderstål och är grundligt testade. Kontaktytan mellan räfsarmen och rotorplattan är extra bred för optimal kraftöverföring. Räfsarmen är flexibel och klarar att arbeta på ojämna underlag eftersom den absorberar de krafter som alstras. Detta ger i sin tur maximalt skydd åt såväl räfspinnarna som gräsytan. Tack are att ytan på räfspinnarnas fäste är slät så fastnar inget foder på den. Räfspinnarna är självfallet ordentligt säkrade så att de inte lossnar. Räfsarmar och rotorplattor Räfspinnarna och rotorarmarna är fastbultade i varandra vilket ger en stabil infästning. Rotorplattorna har förstärkt profil för ökad stabilitet och säkerhet. Spridningsvinkeln kan snabbt och enkelt justeras med en hålmall på hjulen. Bästa kvalitet med kamteknik Med hjälp av kamteknik läggs fodret i två lager av de liksidiga räfspinnarna och blir på så sätt perfekt vänt samtidigt som det hålls fritt från föroreningar. Räfspinnarnas livslängd ökar då de belastas lika mycket på båda sidorna. Eftersom alla räfspinnarna är exakt lika stora krävs inte olika reserv-/ersättningsdelar. Super C -räfspinnarna är ordentligt säkrade mot att lossa som standard. Allt för att skydda efterföljande fordon eller djur. Spridningsvinkeln kan snabbt och enkelt justeras med en hålmall på hjulen. 6 7

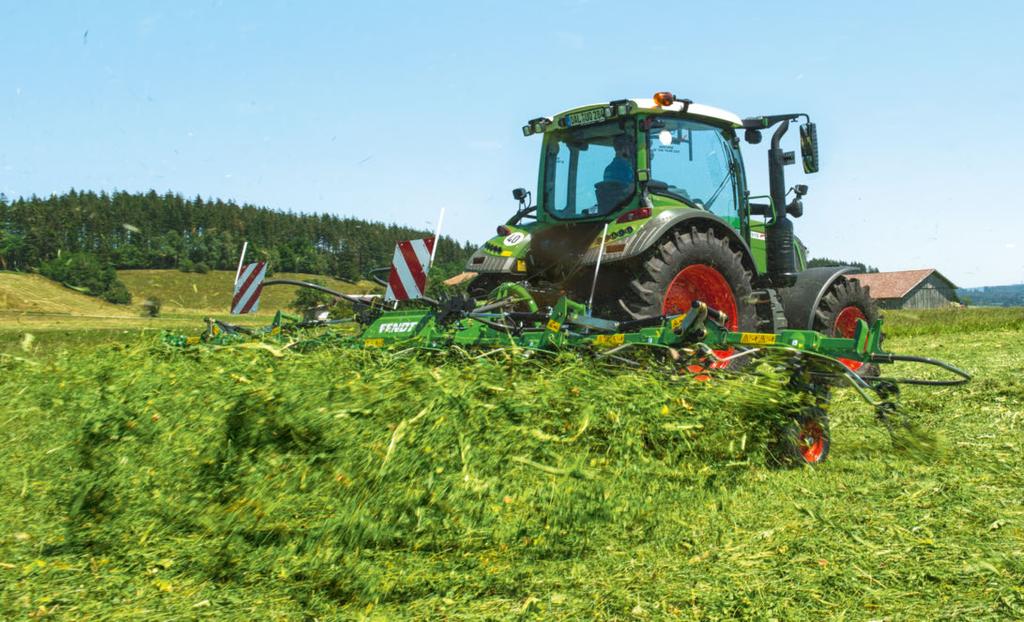

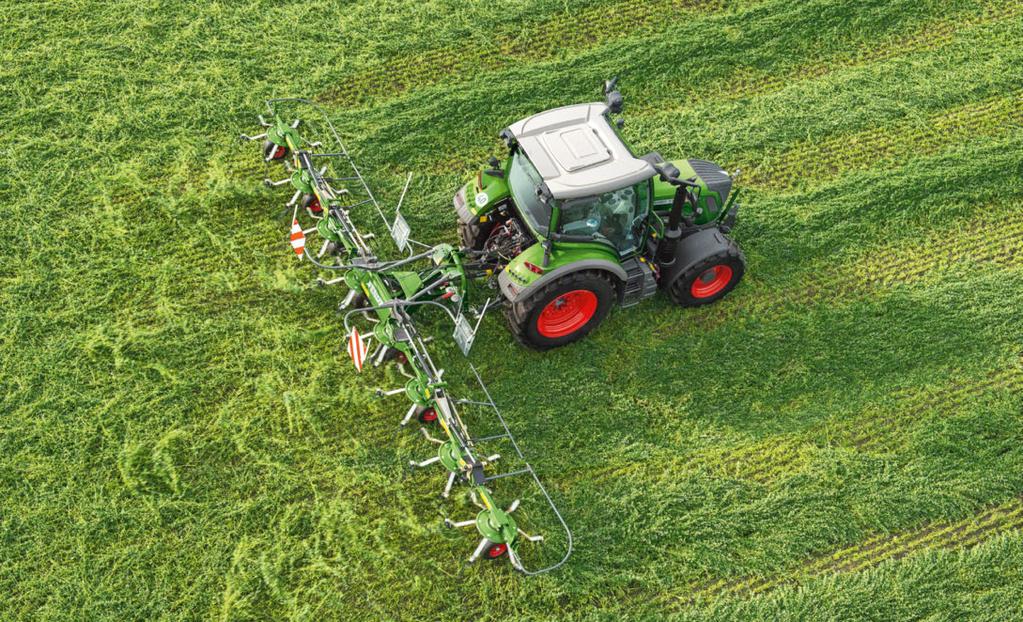

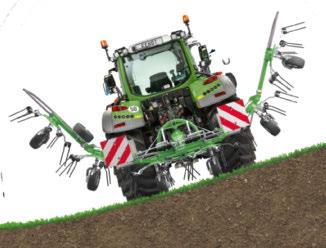

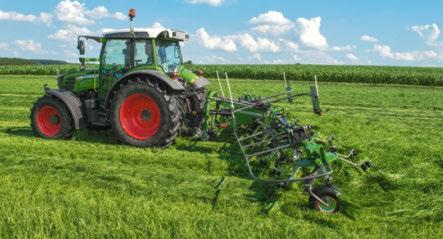

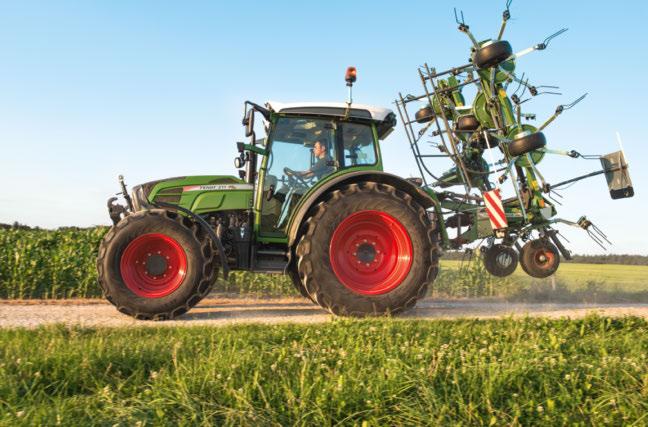

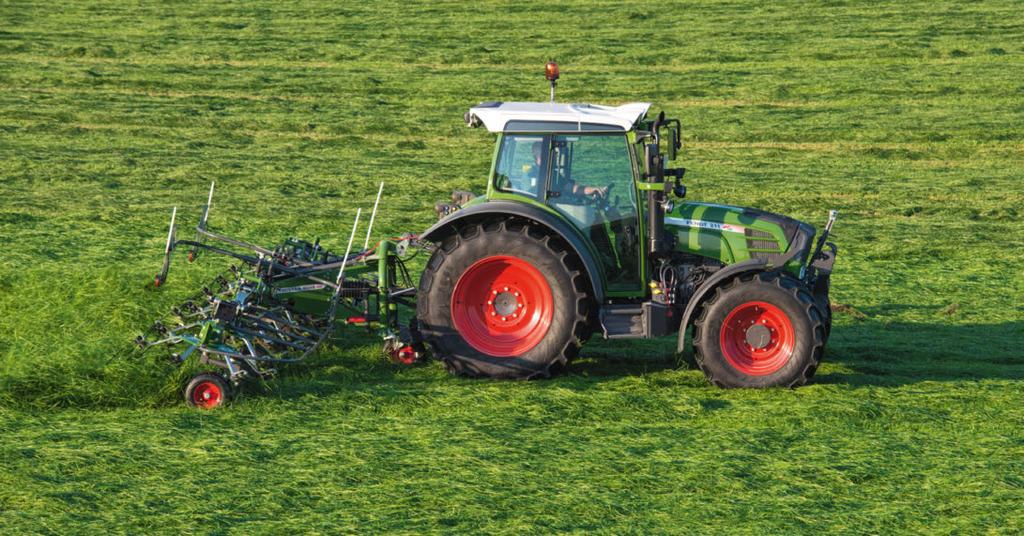

5 Säkerhet är standard på alla Fendt s: Tack vare det integrerade frihjulet bryts drivningen när maskinen fälls ihop för transport. Den synkroniserade lyftrörelsen garanterar säkerheten under hopfällning vid arbete i sluttningar. Tyngdpunkten ligger nära traktorn vilket ökar stabiliteten vid körning på allmän väg. FENDT TWISTER: TREPUNKTSUPPHÄNGNING En talang med full koll i alla lägen. Allround-maskinen. Fendt med trepunktsupphängning samt fyra, sex eller åtta rotorer kan användas för åtskilliga arbetsuppgifter och är redo för 30 hk och uppåt. Upp till hela 8,6 meters arbetsbredd är inte heller några problem för traktorer på under 100 hk. Fendt hövändare är riktigt kompakta i transportläget. Tack vare det synkroniserade lyftet av rotorn är det lätt att arbeta i sluttningar. Rotorhastigheten kan sänkas med en nattsträngläggningsväxellåda (tillval) som är idealisk när man ska bilda nattsträngar på stora ytor. Perfekta åkerrenar Tack vare kantspridaren åstadkoms enkelt bästa möjliga resultat i åkerrenen. Kantspridaren aktiveras bekvämt från förarhytten och motverkar spridning av foder utanför åkerns kant. Den hydrauliska kantspridningsutrustningen kan eftermonteras på samtliga maskiner. Kantspridningen styrs enkelt från en styrenhet i hytten. Säkerhet som standard Det automatiska säkerhetsstoppet med integrerat frihjul erbjuder ultimat säkerhet. Säkerhetsstoppet bryter kraften om maskinen lyfts över inställd vändtegshöjd. De självcentrerande korslänkarna skyddar drivningen mot skador DN 7706 DN 8608 DN Working Arbetsbredd width 6,60 m 7,70 m 8,60 m Number Antal Rotorer Number Antal Räfspinnar Tine arms per per rotor Perfekta resultat nås även runt fältkanten tack vare kantspridningen runt vilken hela vändare vrider sig Det patenterade dragkompressionssystemet säkerställer bästa möjliga markföljning och optimala spårningsegenskaper tack vare den låga dragpunkten. 8 9

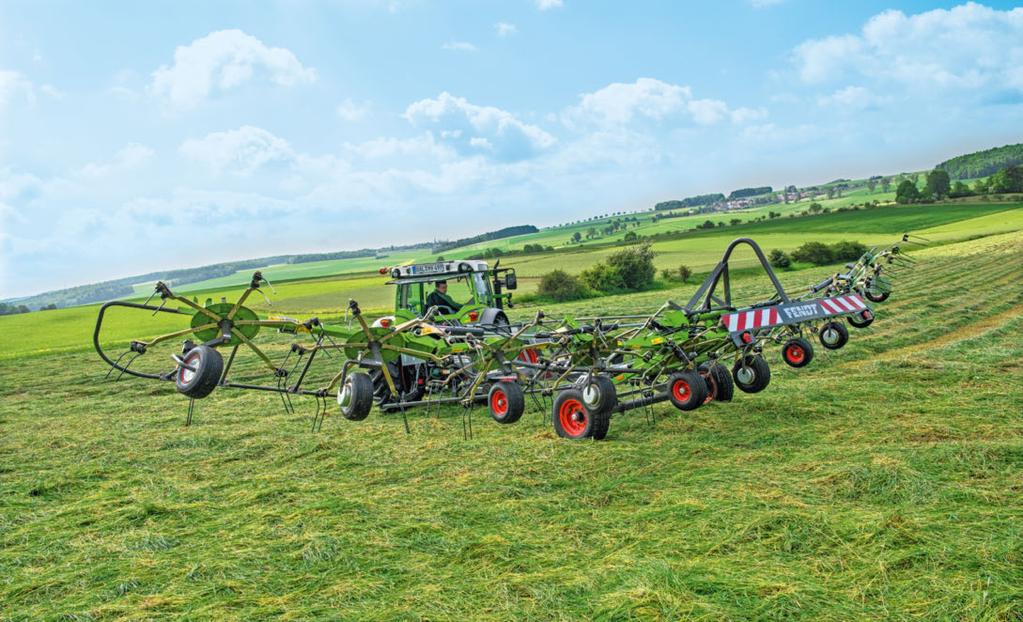

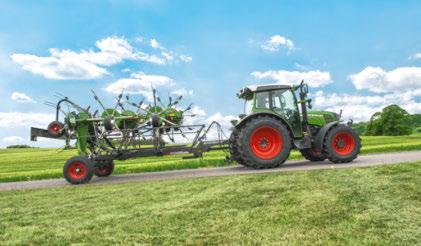

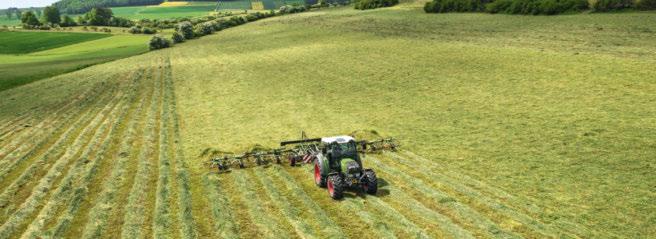

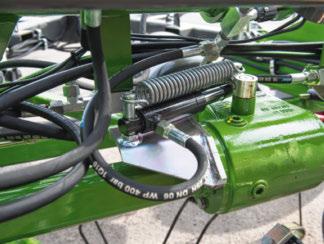

6 Det hydrauliska säkerhetssystemet (SLS) skyddar hövändarens drivlina mot skada vid hopfällning till transportläge. Tack vare de stora transportdäcken är hövändaren säker att köra på allmän väg med upp till en transporthastighet på 40 km/h. BOGSERADE FENDT TWISTER Manövrerbarhet för maximal effektivitet. Lösningen stavas enkel manövrering Fendt med transportchassi vändser snabbt tack vare sina 8 till 10 rotorer och en arbetsbredd på upp till 12,7 m. Effektiviteten kommer sig också av hög manövrerbarhet och smarta detaljer. Rotorarmarna stängs och öppnas smidigt och förvaras i Y-formade fästen utan belastning. Den breda spårvidden och de breda däcken ger en smidig körning och med en transporthastighet på 40 km/h tar du dig snabbt till nästa arbetsställe. De stora transporthjulen, som även fungerar som stödhjul, borgar för god markföljning. Hydrauliskt säkrad Det unika säkerhetssystemet (SLS) är en pålitlig säkerhetsfunktion. Om rotorn oavsiktligt fälls upp under pågående arbete bryter det hydrauliska systemet krafttillförseln. Systemet positionerar också rotorn automatiskt och centrerar sig själv under lyft. Enkel justering. Rotorernas arbetshöjd justeras enkelt utan verktyg med hjälp av veven på ramen. Maskinen kan därför snabbt ställas om för nya fältförhållanden. 901 T T T Working Arbetsbredd width 8,60 m 10,20 m 12,70 m Number Antal Rotorer Number Antal Räfspinnar Tine arms per per rotor Det ultimata när det kommer till avverkningskapacitet och kvalitetsfoder: Fendt i bogserat utförande erbjuder hög effektivitet tack vare generös arbetsbredd och hög manövrerbarhet på vändtegen. Arbetshöjden justeras enkelt med den praktiska, centralt placerade manuella veven

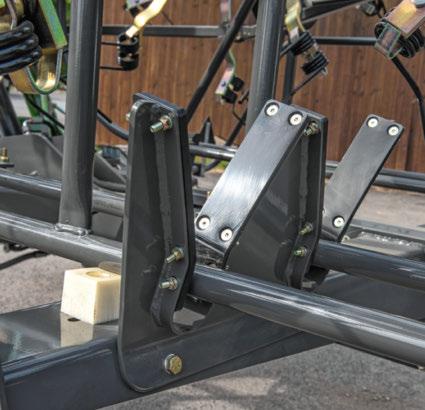

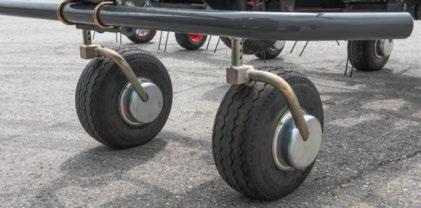

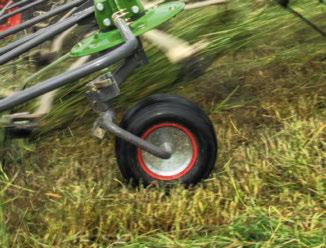

7 Standard- och extrautrustning Standard: g Tillval: c FENDT TWISTER: SPECIALUTRUSTNING Hövändaren för just dina behov FF Fast eller svängbar dragstångsögla eller lyftmonterad? Med Fendt är valet ditt! (Endast för Fendt T och T.) JJ Den inbyggda, ställbara svängbromsen förhindrar att hövändaren börjar studsa. På samtliga Fendt s med trepunktsupphängning. JJ Rören i hövändarens ram är utrustade med slitstarka lager som passar perfekt in i specialbeslaget på ramen. (Endast på Fendt med chassiutförande.) Minimalt servicebehov tack vare underhållsfria korslänkar. FF De följsamma stödhjulen ger god markföljning, ren strängläggning samt ett bra skydd av gräsytan. (Endast på Fendt 901 T.) 12 13

8 Standard- och extrautrustning Standard: g Tillval: c FENDT TWISTER HÖVÄNDARE Tekniska specifikationer Säkerhet och service hela vägen. Kontakta Fendt. 431 DN 601 DN 5204 DN 6606 DN 7706 DN 8608 DN 901 T T Vikter och mått Arbetsbredd m 4,30 5,70 5,20 6,60 7,70 8,60 8,60 10,20 12,70 Transportbredd m 2,44 2,55 3,00 2,90 3,00 2,90 3,00 2,94 2,94 Parkeringshöjd m 2,36 3,00 2,60 3,30 3,65 3,30 2,90 2,56 2,56 Transportlängd m 4,40 5,70 5,70 Vikt kg Effektbehov Effektbehov kw/hk 22 / / / / / / / / / 90 Tillkoppling Trepunktsfäste Kategori I + II I + II I + II I + II I + II I + II Nedre tvåpunktsfäste Kategori II Dragstångsögla g g Tillvalsutrustning / rotor Rotorer Antal Räfspinnar per rotor Antal Pinnsäkring c c g g g g g g g Mekanisk kantspridning g g g g g g g c c Hydraulisk kantspridning c c c c c Justering av spridningsvinkel g g g g g g g g g T Vad kännetecknar Fendt Service? För oss betyder service att sätta oss in i ditt arbete och tillgodose dina krav på säkerhet, pålitlig drift och, framför allt, agera i ditt ekonomiska intresse. Vi står bakom våra produkter och har utvecklat dem för de högsta kraven och många års drift. Vår service bygger på att samverka med dig i ditt arbete. Vad står Fendt full-line för? Utöver våra marknadsledande traktorer och skördemaskiner erbjuder vi nu även våra kunder vallskördemaskiner enligt samma höga Fendtkvalitetsstandarder. Vi kan nu erbjuda ett heltäckande program av lantbruksmaskiner, inklusive Fendts högklassiga service. Allt från samma betrodda källa. W Vilka produkter ingår i Fendts vallskördesortiment? Sortimentet omfattar högkvalitativa strängläggare (Fendt Former), hövändare (Fendt ), trumslåttermaskiner (Fendt Cutter) och tallriksslåttermaskiner (Fendt Slicer). Alla redskap matchar Fendts traktorer perfekt men imponerar lika mycket när de kombineras med traktorer från andra tillverkare. Varifrån kommer Fendts vallskördemaskiner? Fendts vallskördemaskiner tillverkas vid AGCO Centre of Excellence för vallskördeteknik i Feucht (Tyskland). Detta är en av fyra verksamhetsorter i Tyskland, där man varit framgångsrik inom innovativa jordbruksmaskiner i 100 år. fendt.com Här hittar du allt online från broschyrer till tekniska data, raportage om kunder eller företaget samt Fendts eventkalender. Fendt Konfigurator Med Fendt Konfigurator kan du välja mellan alla tillgängliga utrustningsvarianter och sätta ihop det optimalt utrustade fordonet för din verksamhet. Fendt Konfigurator finns online på där du hittar en snabblänk till den direkt på startsidan. fendt.tv Fendt dygnet runt vårt Fendt mediebibliotek gör det möjligt. Vår internet-tv ger dig nyheter och information om Fendt dygnet runt. facebook.com/fendtglobal Mer än fans är redan vänner med Fendt på Facebook. Kika in du med! Överlastskydd g g g g g g g g g Pendelbroms g g g g g g strängsväxellåda c c c c c c c Hydraulik Nödvändiga hydrauluttag EW Antal Nödvändiga hydrauluttag DW Antal 1* 1* 1* 1* KENNFIXX hydrauluttag g g g g Däck Rotorchassi, däck 4 x 15/ x 15/ x 16/ x 16/ x 16/ x 16/6.50-8; 2 x 18/ x 16/6.50-8; 2 x 18.5/ x 16/6.50-8; 2 x 18.5/ x 16/6.50-8; 2 x 18.5/ Transportchassi, däck 10.0/ / / Belysning Belysning c c c c c c g g g Varningsskyltar g g g g g g g g g DN = Trepunktsfäste med släpanordning, T = drivning strängsamlarmatta, * = Kräver flytläge, Hur många hydraulanslutningar som behövs varierar beroende på extrautrustningen

9 Ledare kör Fendt! AGCO GmbH Fendt Marketing DE Marktoberdorf, Tyskland Återförsäljare: Lantmännen Maskin AB Box 174, Malmö-Sweden Tel Fendt är ett globalt varumärke som tillhör AGCO. Alla uppgifter beträffande leverans, utseende, prestanda, mått och vikter, bränsleförbrukning och driftskostnader för fordonet, överensstämmer med senast tillgängliga information vid tryckningen. Vi förbehåller oss rätten till ändringar. Din Fendt-återförsäljare informerar dig gärna om eventuella ändringar. Fordonen som visas har inte någon landspecifik utrustning. Art.nr /SE/0917
