1 Fendt tallriksslåtter

2 Ett sekel av foderkompetens Tradition, innovation och passion det är grundpelarna på foderexpertiscentret i Feucht. Perfektion till sista stjälken. Fendt tallriksslåtter. Perfekt foder kan bara skördas med perfekta maskiner. Fendt tallriksslåttrar tar sig an alla utmaningar utan att efterlämna ett enda grässtrå. Därmed kan du lita på att du får ett perfekt snitt. 2 3

3 Otroligt mångsidiga. Slåttermaskiner för alla behov. Fendt är utvecklad med utgångspunkt från dina krav. På Fendt går intelligent konstruktion, låg vikt och maximal livslängd hand i hand. Resultatet är hög användarvänlighet och låg bränsleförbrukning. Innovativ drivning minskar effektbehovet. 4 5

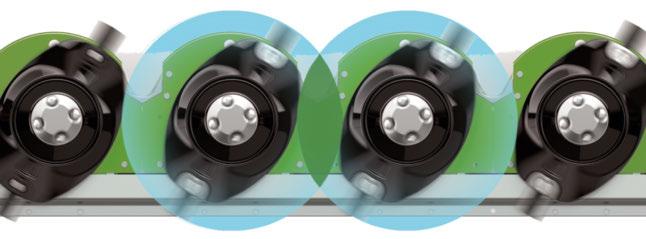

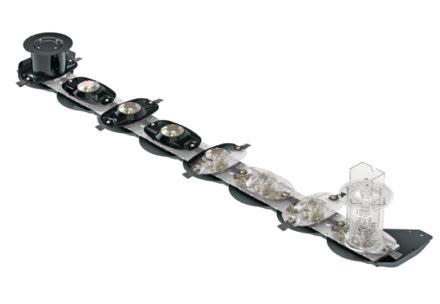

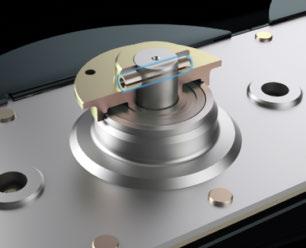

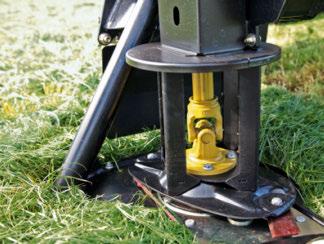

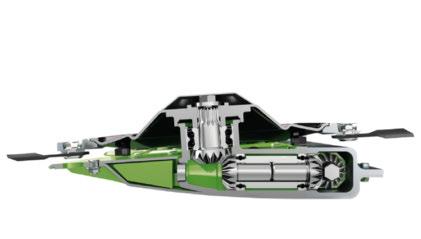

4 Knivtallrikarna är ordentligt skyddade av en brytbult. Drivningen direkt in i den knivtallriken garanterar en direkt kraftöverföring. FENDT SLICER SLÅTTERBALK Det perfekta snittet börjar med en perfekt slåtterbalk. Hjärtat i varenda Fendt Varje Fendt tallriksslåttermaskin erbjuder högsta precision och perfektion tack vare sin unika klippbalk. Precis som för andra Fendt-maskiner gäller mottot, så tung som krävs, så lätt som möjligt. Slåtterbalkarna har låg vikt för att marken ska skyddas så långt det går utan att påverka kvaliteten på maskinen eller hållbarheten. Detta tack vare smarta lösningar. Inre egenskaper som övertygar Slåtterbalken utgörs av ihopbultade detaljer vilket ger ett optimalt skydd. Samtliga komponenter är infästa i bottenplattan. Det skruvade övre locket gör slåtterbalkarna lätta att reparera och underhålla, då enskilda komponenter smidigt kan bytas ut. Slåtterbalken kan därför efter en skada ofta repareras, istället för att bytas som en komplett enhet. Kuggväxlarna i balken är tillverkade i kvalitetsstål och klarar därför extremt hög belastning. Maximal livslängd och stabilitet Samtliga av drivningens komponenter ligger i oljebad. På så sätt blir alla sektioner ordentligt smorda även då sluttningar och dikeskanter slås. Kvalitetshjullagren ser till att växlarna arbetar koncentriskt. Klippbalken är mycket väl förseglad för att ingen olja ska läcka ut och kontaminera fodret, även efter många års användning. Smart struktur Ett perfekt snitt säkerställs genom parvis roterande knivtallrikar och slåtterbalkens flacka utförande. På så sätt förflyttas inte fodret, vilket annars kan vara fallet i sluttningar. Oavsett underlag samlas jord under klippbalken medan det rena gräset lyfts upp och kastas ut ovanför klippbalken. Glidskorna på undersidan är lätta att byta ut när de blivit slitna, vilket förlänger maskinens livslängd. Slåtterbalken är helt ihopsatt med skruvförband och är därför mycket lätt att underhålla. 6 7

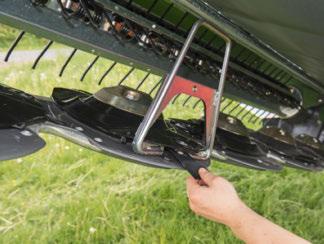

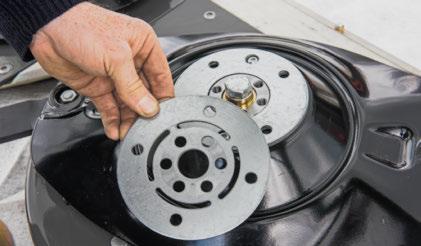

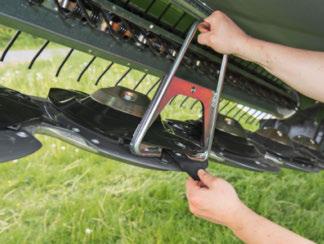

5 Det praktiska knivsystemet ComfortChange med snabbfäste förvandlar underhållsarbetet till en barnlek. DriveGuard-skivorna är lätta att byta och erbjuder perfekt skydd av drivningen. FENDT SLICER SLÅTTERBALK Vårt driv låter dig flytta fram positionerna. Alltid rätt lösning Fendt tallriksslåttrar erbjuds med ett stort urval av slåtterbalkar: Välj mellan lättmanövrerade burna bakmonterade tallriksslåttrar som levererar ett utmärkt resultat på sluttningar. Eller varför inte frontmonterade modeller eller butterfly-kombinationer för allt slags skördearbete. Lägg till detta ett stort tillbehörssortiment. Samtliga tallriksslåttrar är utrustade med ett användarvänligt ComfortChange knivsystem för ett snabbt knivbyte. Med specialverktyget blir knivbytet till en barnlek. Perfektion redan från början: Kugghjuls drift Perfekta för små och medelstora gårdar Fendt tallriksslåttrar med kugghjulsdrift Tack vare sin lätta konstruktion, arbetsbredder på upp till 3,18 m och ett effektbehov på endast 50 hk är maskinen lätt att manövrera. Drivningen består av en elastisk kilrem som löper från ovansidan och in i den första knivtallriken. Kilremmen sörjer för effektiv kraftöverföring och fungerar även som överbelastningsskydd. Kompakt drivning, kompakt prestanda. Hjärtat i slåtterbalken utgörs av den genomgående sexkantsaxeln som driver de individuella vinkelväxlarna på vars flänsar knivtallrikarna är monterade. Detta ger en jämn kraftförsörjning som garanterar bästa möjliga kvalitet på snittet. Sexkantsaxeln och de kompakta vinkelväxlarna ligger i oljebad vilket är underhållsfritt. Det sörjer för bästa möjliga smörjning i alla tänkbara situationer. Efter en skada kan arbetet återupptas snabbt. Detta tack vare en brottanvisning på den lätt utbytbara sexkantsaxeln. Beroende på önskad sträng kan knivtallrikarna köras parvis eller koncentriskt genom att vända på vinkelväxeln. Perfekt skydd, snabbt underhåll Fendt tallriksslåttrar är skyddade mot överbelastning på flera sätt. Samtliga modeller har antingen en kilrem eller slirkoppling i drivlinan. Knivtallrikarna skyddas vid kollision med föremål genom det integrerade överbelastningsskyddet DriveGuard. DriveGuard-skivan går av på fyra bestämda brytpunkter när en knivtallrik blockeras och stoppar på så sätt drivningen. DriveGuard-skivan är en kostnadseffektiv lösning eftersom den går att byta på bara några minuter så att arbetet snabbt kan återupptas. DriveGuardskyddet är placerat utanför slåtterbalken som därför inte behöver öppnas vid reparation. Det sitter två knivtallrikar per meter arbetsbredd i alla Fendt, deras överlapp garanterar ett perfekt snitt. De kompakta vinkelväxlarna säkerställer en jämn kraftöverföring till knivtallrikarna, vilket ger ett rent snitt med ett lågt effektbehov. 8 9

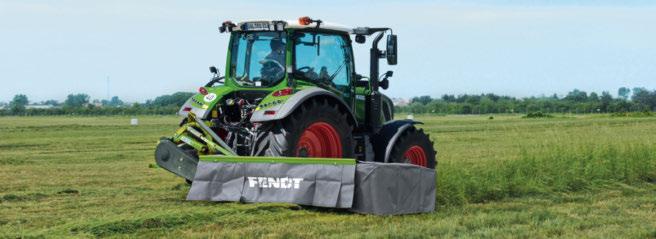

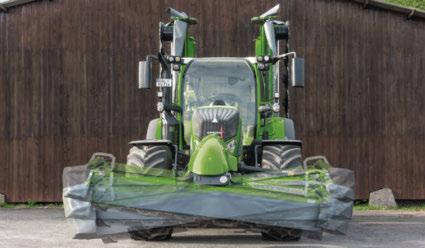

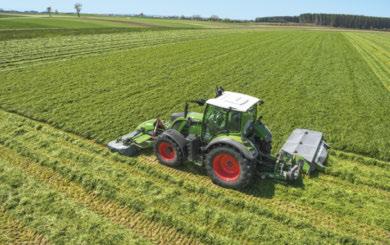

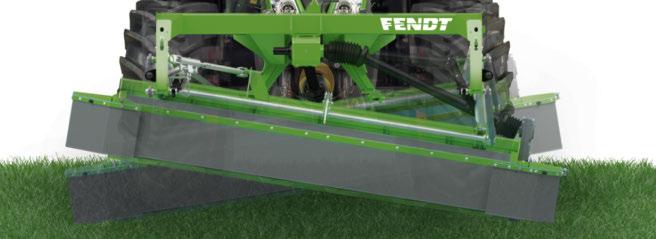

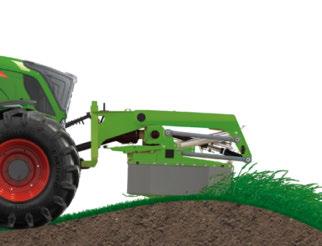

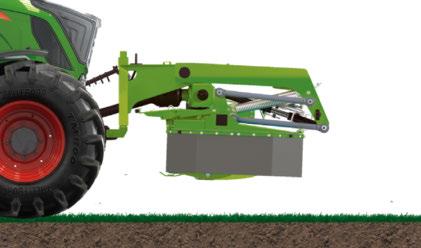

6 Tack vare den avfjädrade upphängningen följer tallriksslåttern Fendt FZ markens konturer perfekt. Hög markfrigång är en fördel på vändtegen då inga strängar skadas. FENDT SLICER FZ: FRONTMONTERING MED AVFJÄDRING Sopar alla utmaningar åt sidan. Uppfyller högt ställda krav Fendt FZ för frontmontering är fjädrande upphängd i en kraftig ram. Slåttermaskinen är upphängd i ett dragande avfjädringssystem vilket visar sin styrka i ojämn terräng. Maskinen presterar också på topp vid skörd av högväxta grödor. Optimal justering Tack vare sin tredimensionella markföljsamhet arbetar FZ alltid tätt intill marken. Maskinen har en pendelvinkel på 20. Därigenom säkerställs också ett snyggt arbetsmönster samtidigt som underlaget skyddas väl. Den toppmonterade ramen med slåtterbalken infäst via fjädringssystemet i de yttersta punkterna på ramen ger tallriksslåttrarna maximal stabilitet oavsett terräng. Perfekt höjd Med den lättåtkomliga veven justeras stubbhöjden snabbt och smidigt. På så sätt kan du snabbt anpassa maskinen till olika arbetsförhållanden. 48 cm total lyfthöjd ger tillräcklig markfrigång på vändtegen och för att maskinen smidigt ska ta sig över höga strängar, exempelvis vid körning med GPS. I ett spår En extra effektiv kombination är frontmonterade Fendt FZ och en bakmonterat Fendt. För att dra nytta av hela arbetsbredden kan tallriksslåttern sidoförflyttas 10 cm på mekanisk väg eller, vid behov, 20 cm med hydraulisk hjälp. Det gör att du kan nå ett perfekt reslutat tillsammans med en bakmonterad maskin och samtidigt jobba effektivt i sluttningar utan att något foder blir stående kvar på fältet. 310 FZ 310 FZKC 310 FZRC Arbetsbredd 3,00 m 3,00 m 3,00 m Antal Tallrikar Den stora pendlingen på 20 gör det möjligt för aggregatet att arbeta nära marken även i svår eller kuperad terräng

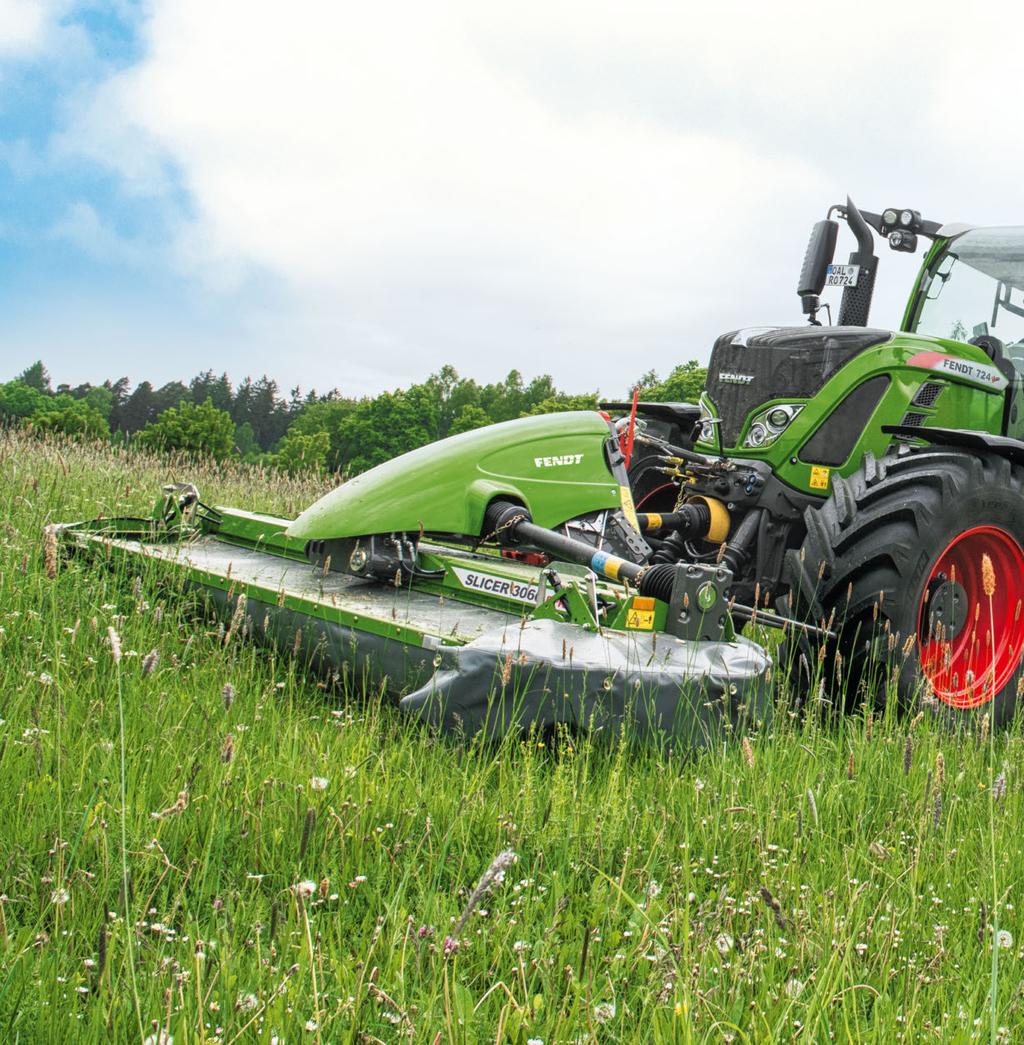

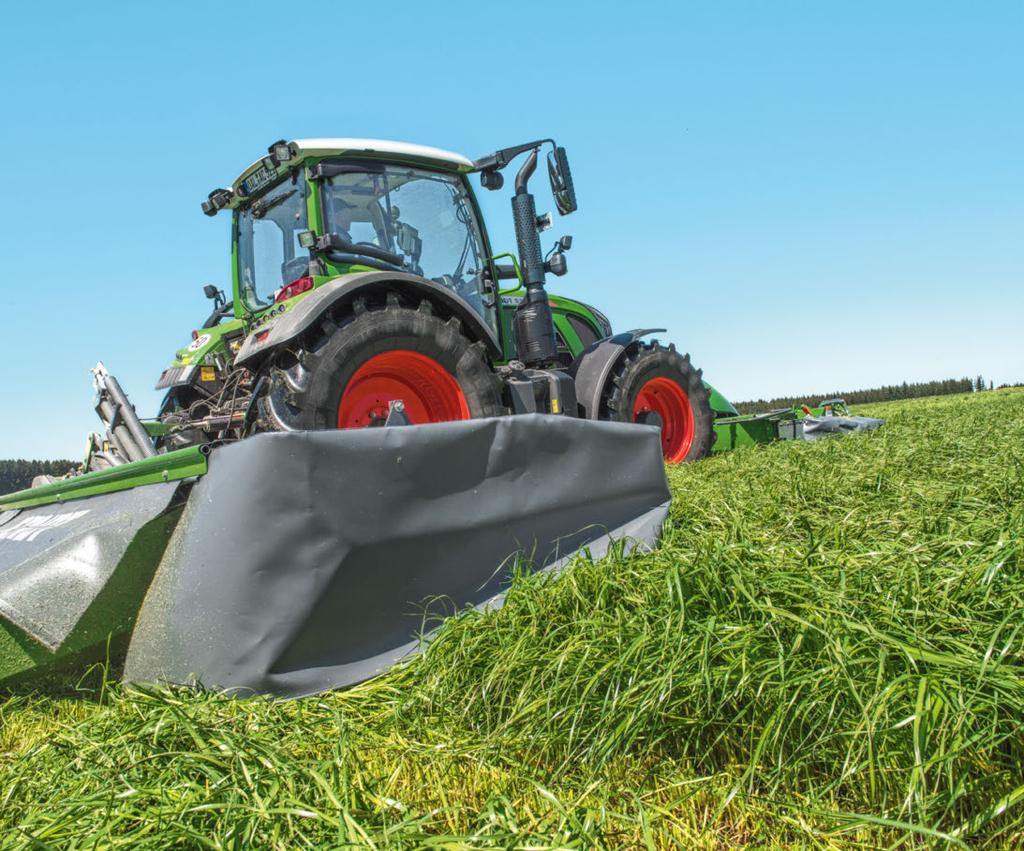

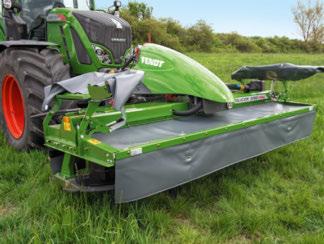

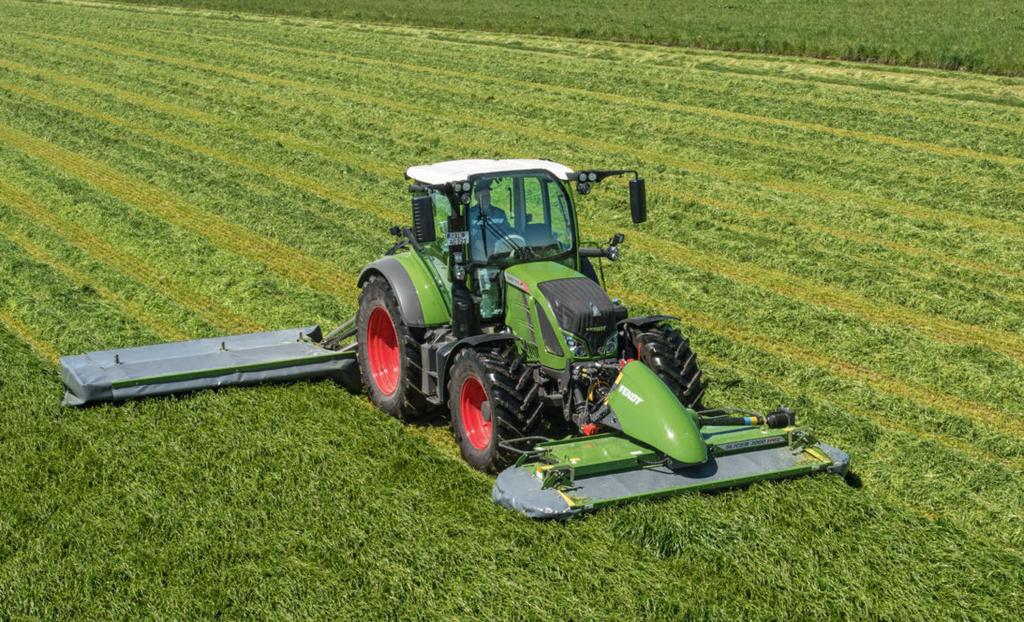

7 Hydrauliskt fällbara skydd medger snabbt transportbyte i driftläge. Den stora svängradien gör det möjligt för Fendt att följa underlaget perfekt. FENDT SLICER FP: FRONTMONTAGE MED PENDELLÄNK För skonsam och effektiv dragning. Klart effektivare Snabb omställning, hög framkörningshastighet, låg bränsleförbrukning och ett enastående snitt. Det här är påtagliga fördelar med Fendt s frontmonterade tallriksslåttrar. En tryggt placerad knivlåda och ett verktyg för knivens snabbkoppling ingår också i leveransen. När det gäller användarvänlighet lämnar Fendt inget att önska. Dra i stället för att putta Tack vare pendellänken som slåtteraggregatet är fäst i framtill drar traktorn det snarare än puttar det framför sig. Fjädermonteringen säkerställer lågt marktryck. Detta minskar bränsleförbrukningen avsevärt och skyddar underlaget. Tack vare Fendt Vario-traktorns unika frontlyft och den främre pendellänken förbättras snittkvaliteten ytterligare. Herre på täppan Förlora inte onödig tid: FP Fendt monteras lätt med hjälp av trepunktsupphängningen i traktorns pendellänk. Pendellänken möjliggör en diagonal svängradie på +/- 6,5. På så sätt följer slåtteraggregatet underlaget på bästa möjliga sätt. På vanliga vägar placeras tallriksslåttern automatiskt i mittläget på pendellänken. Detta säkerställer en säker körupplevelse även på dåliga vägar och i skogen. Dessutom skyddas maskinen. En hydraulisk skyddsduk som minimerar uppställningstiden ute på fältet går att beställa till. Den specialutvecklade pendellänken på 310 FPK är avsedd för kompakt montering och lämpar sig särskilt för små traktorer. Tallriksslåttern är idealisk i kuperad terräng. 260 FP 260 FPS 310 FPK 3060 FP 3060 FPSL 3060 FPKC 3060 FPRC Arbetsbredd 2,50 m 2,50 m 3,00 m 3,00 m 3,00 m 3,00 m 3,00 m Antal Tallrikar Fendt 310 FPK monteras mycket nära traktorn och är tack vare den specialtillverkade pendellänken extremt manövrerbar

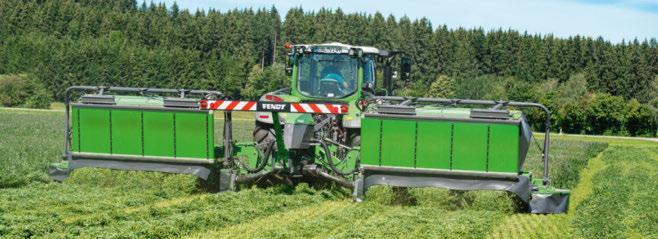

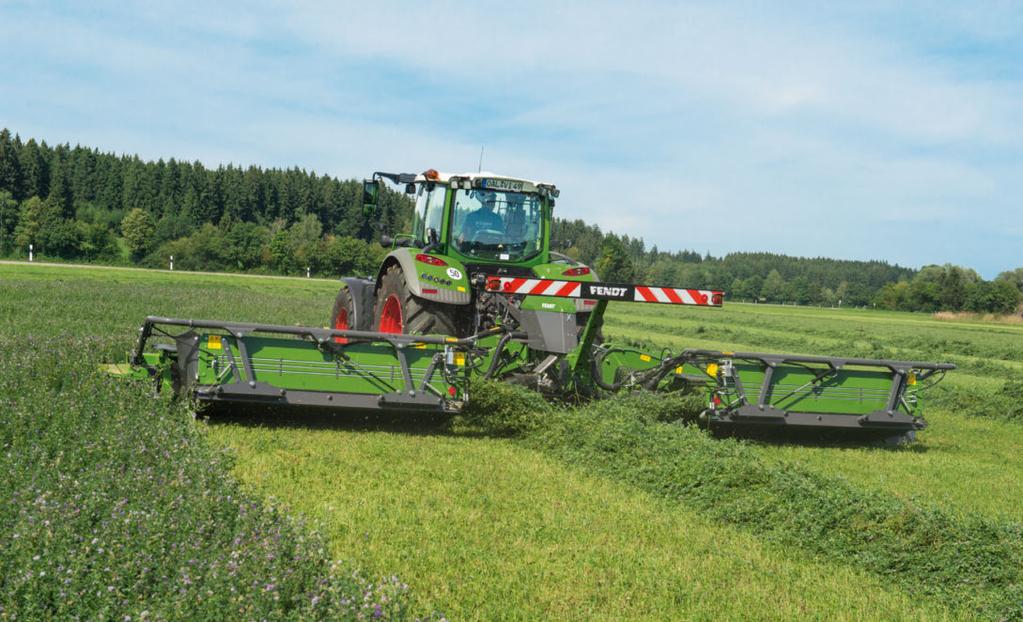

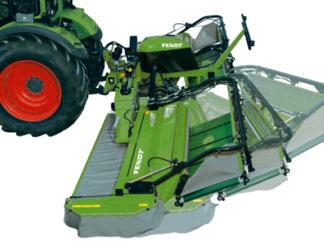

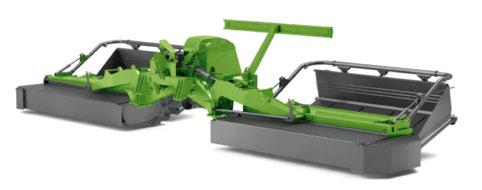

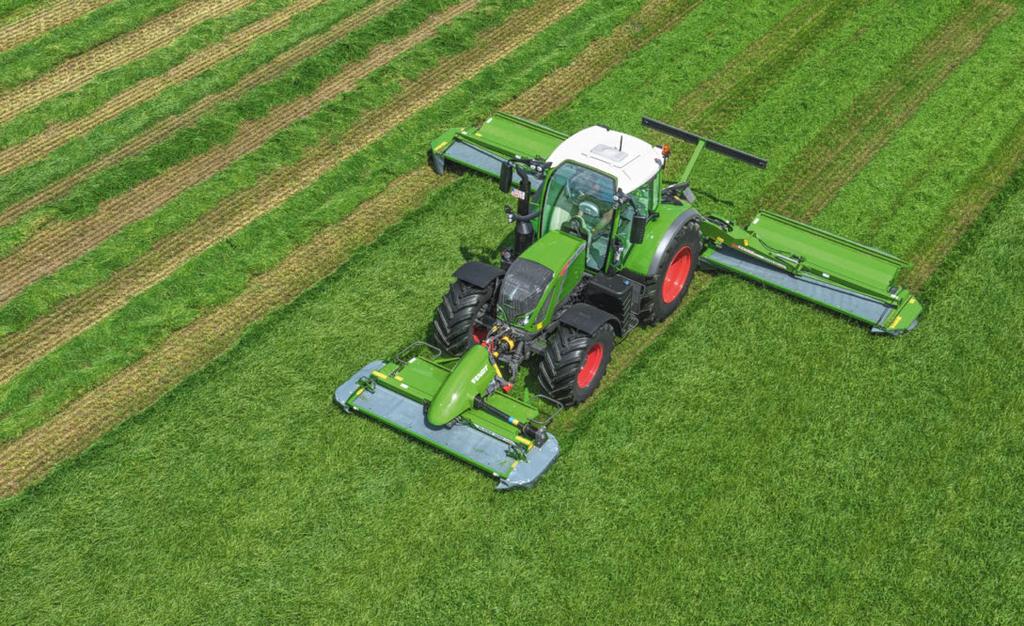

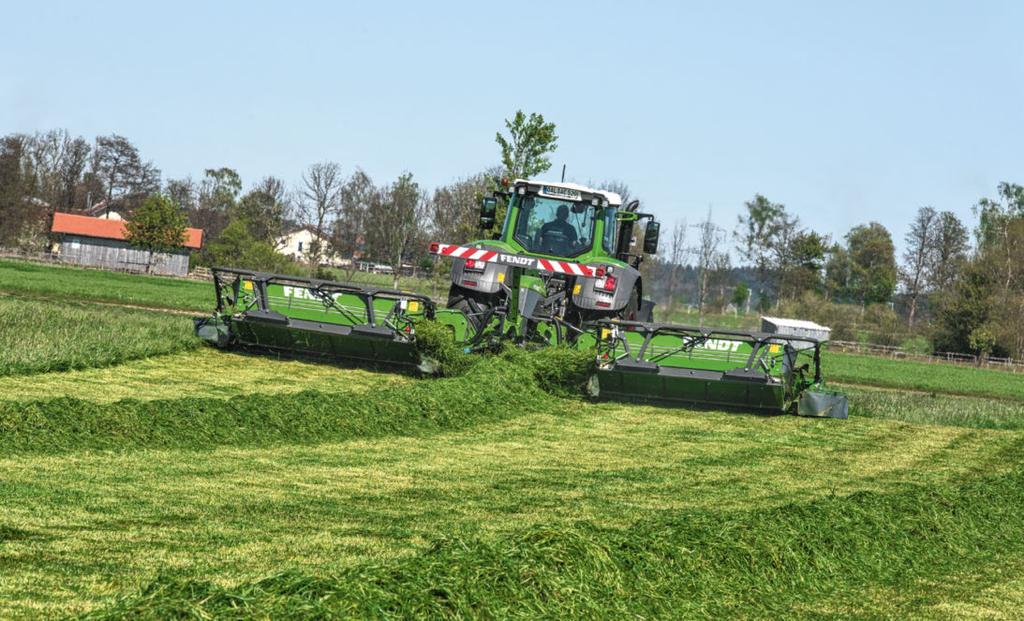

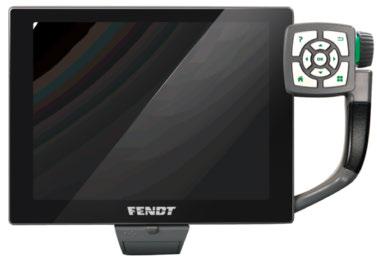

8 Med BeMove går remmarna och arbetsbredden att ställa in för ett perfekt resultat med följande maskiner. Det unika patenterade slagskyddet SafetySwing kan vid behov vrida slåtterkombinationen upp till 1,5 meter bakåt. Den intuitiva displayen i Vario-terminalen eller andra ISOBUS-terminaler underlättar arbetet. FENDT SLICER TL:(TRUMSLÅTTER) SLÅTTERKOMBINATION MED ISOBUS Högsäsong för ultimata prestanda och komfort Oslagbar i kombination Vår TL-kombination är den optimala slåttermaskinen för stora gårdar och entreprenörer. Unika detaljer och intelligenta lösningar, såsom kompaktvinkeldrev, TurboLift, SafetySwing och BeMove, gör Fendt TL till en effektiv och hållbar slåttermaskin för stora ytor. Tack vare ISOBUS-styrning åtnjuter du ypperlig komfort. Extra kraft med en knapptryckning ISOBUS-styrningen på Fendt TL erbjuder praktisk kontroll av alla funktioner för front- och bakmonterade tallriksslåttrar, genom en enkel knapptryckning på Vario-terminalen eller en kompatibel ISOBUSterminal. Funktionerna kan även hanteras via styrspaken på din Fendt Vario-traktor. Med en enkel knapptryckning aktiveras automatisk hopfällning för styrning av klippbalkens aktiva marktryck samt visning av maskinanvändningen på displayen. Tim- och hektarmätaren visar den dagliga produktionen. ISOBUSstyrningen erbjuder ultimata justeringsmöjligheter. Kvalitet på löpande band Beroende på modell kan arbetsbredden för banden ställas in steglöst från 1,8 till 3 m med BeMovefunktionen på ISOBUS-terminalen. På så sätt går det att anpassa arbetsbredden till olika släpredskap. Drivningen har egen oljetillförsel som tack vare smart design inte kräver någon kylning. Fendt TL klarar höga arbetshastigheter och stora mängder gröda utan att blockeras. Varvtalet för kilremmen ställs enkelt in i ISOBUS-terminalen som sedan visar tidsuppgifter för banden separat TLKCB 3812 TLRCB 9314 TLKCB Arbetsbredd 8,30 m 8,30 m 9,30 m Antal Tallrikar 2 x 6 2 x 6 2 x 7 Remmarna kan med en knapptryckning fällas upp och grödorna släppas ned över hela arbetsbredden

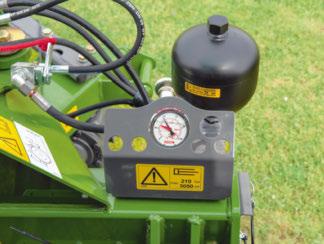

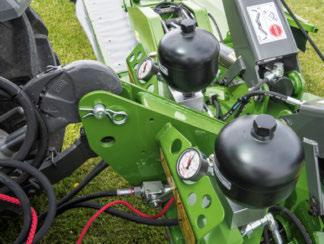

9 Ställ in ett perfekt kontakttryck för TurboLift-systemet med hjälp av marktrycksreglaget som enkelt manövreras från förarhytten. I hopfällt läge är slåtterkombinationen lägre än 4 m hög och tack vare den låga tyngdpunkten enkel att köra. FENDT SLICER TL: SLÅTTERKOMBINATION Flytande skär med unika TurboLift. Maximalt markskydd Det patenterade TurboLift-systemet på Fendt TL-maskinerna med mittupphängning för bakmonterade aggregat ger ett flytande skär, utmärkt markskydd och ypperlig foderkvalitet. Fodret är alltid fritt från smuts, även där det är vått och fuktigt. Steglös justering Trycket kan bekvämt ställas in från förarstolen och kontakttrycket anpassas utifrån arbetsförhållandena. Det praktiskt placerade reglaget för marktrycket är också mycket användbart. På åkrarna kalibrerar sig systemet alltid automatiskt. TurboLift möjliggör lägre dragkraft och perfekt foderkvalitet i kombination med betydande bränslebesparingar. Genom en knapptryckning på TurboLift-blocket frigörs klippbalkens marktryck för enkel och säker parkering. Svängskydd SafetySwing är ett patenterat, mekaniskt slagskydd för Fendt TL slåtteraggregat. Här kan båda slåtteraggregaten utlösas separat i händelse av en kollision eftersom pivåpunkten sitter i mitten av slåtterkombinationen. Tack vare den stora hävarmen kan slåtteraggregaten svängas bakåt för att sedan återgå till sin utgångspunkt. Kompensationscylindern på utliggararmarna stabiliserar tallriksslåttern på åkrar och vägar. Hopfällbar i en kompakt enhet Även vid en arbetsbredd på 9,3 m ligger transporthöjden under 4 m. Detta är möjligt tack vare den djupt sittande cylindern på lyftarmen. Slåtterkombinationens tyngdpunkt har också flyttats ned en bra bit, vilket gör Fendt TL lätt att manövrera på vanliga vägar. Slåtterkombinationen transporteras säkert i hopfällt läge vilket sparar plats! 911 TL 911 TLKC 911 TLRC 991 TL 991 TLKC Arbetsbredd 8,30 m 8,30 m 8,30 m 9,30 m 9,30 m Antal Tallrikar 2 x 6 2 x 6 2 x 6 2 x 7 2 x 7 Efter lyftet kalibrerar sig systemet varje gång så att arbetet alltid sker vid inställt tryck

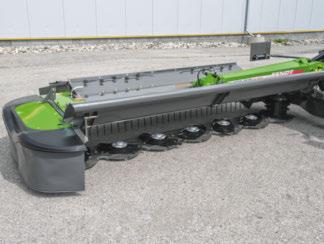

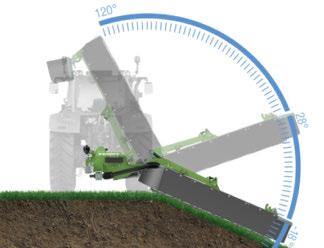

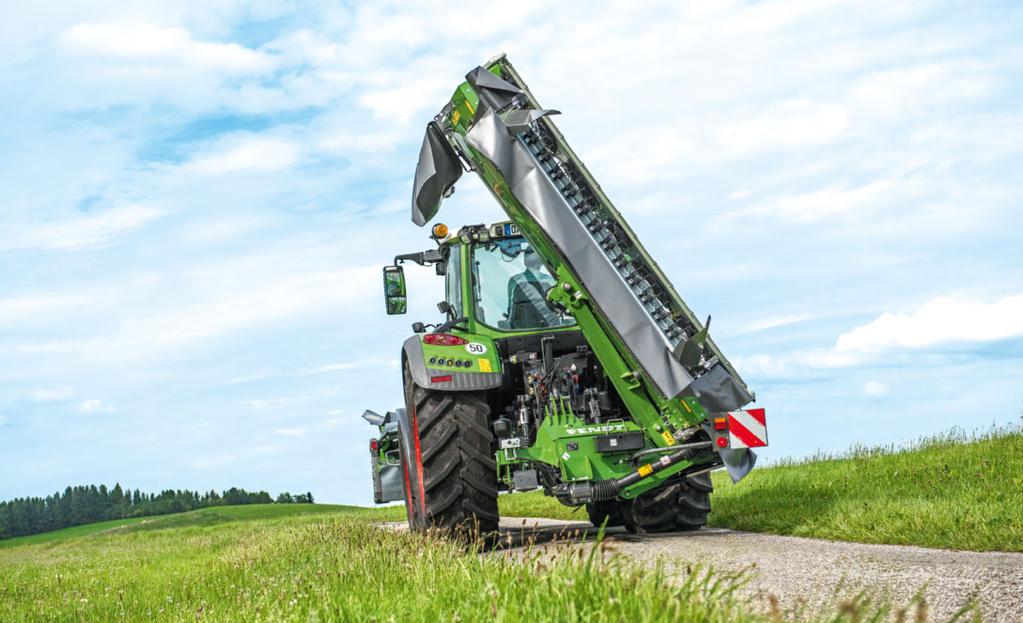

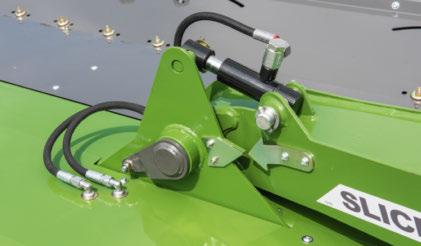

10 Den stora fällvinkeln på TLX kommer väl till pass när du arbetar på sluttningar, men även vid transport. Att skydden kan fällas ut helt underlättar vid rengöring och underhåll. En mekanisk och enkelt avläsbar arbetshöjdsindikator informerar hela tiden om klipphöjden. FENDT SLICER TLX: BAKMONTERAD MITTUPPHÄNGNING MED VERTIKAL HOPFÄLLNING Fördela kraften enkelt från ovan. Central upphängning Utmärkande för Fendt TLX är stor yttäckning, enastående kvalitet på skäret och enkel hantering. Detta främst tack vare den centrala upphängningen. Slåtteraggregatet på Fendt Slice TLX är upphängt vid maskinens tyngdpunkt. På så sätt följer aggregatet markens konturer perfekt samtidigt som underlaget skyddas. TurboLift-systemet på TLX erbjuder ett unikt flytande skär. Perfekt kraftfördelning Den enkla, linjära och lättskötta drivlinan riktar kraften via drivaxlarna dit den behövs, nämligen på klippbalken. I kombination med krossar garanteras också direkt kraftöverföring. Slagskyddet SafetySwing används i händelse av kollision under arbetet. Slåtteraggregatet svängs då bakåt för att därefter återföras till sitt ursprungsläge. TLX är mycket användarvänlig tack var standardverktygslåda, omslutande slagskydd i plast och verktygslöst frontskydd. Hydrauliskt transportlås eller hydrauliskt fällbart ytterskydd går att få på begäran. Perfekt skär i alla lägen Tack vare arbetshöjdsindikatorn kan höjden för de nedre länkarna ställas in en gång vid arbete med Fendt TLX. Inställningen sker bekvämt via hytten. På åkern ombesörjer en enkelverkande styrenhet höjning och sänkning av slåtteraggregatet. Den breda svängradien (+28 till -18 ) ger ett utmärkt skär även på sluttningar och vallar. Viks ihop som en fällkniv Det vertikala transportläget för TLX förvandlar traktorn och tallriksslåttern till ett kompakt ekipage på vägen. Beroende på tallriksslåtterns arbetsbredd kan den öppnas upp till 120. Detta innebär: bästa möjliga viktfördelning, kompakt transportstorlek och låg transporthöjd för säker och bekväm vägtransport. TLX kan även placeras i vertikalt läge och parkeras kompakt TLX 3160 TLXKC 3160 TLXRC 3670 TLX 3670 TLXKC 3670 TLXRC Arbetsbredd 3,10 m 3,10 m 3,10 m 3,60 m 3,60 m 3,60 m Antal Tallrikar Tack vare pendelupphängningen kan aggregaten ställas in så att de följer markens konturer perfekt

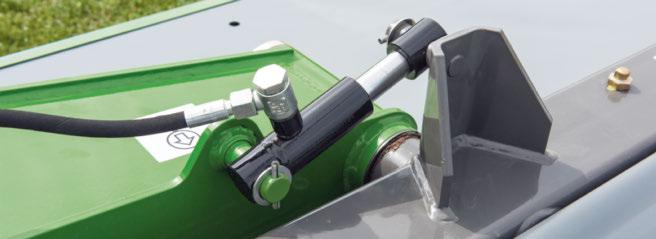

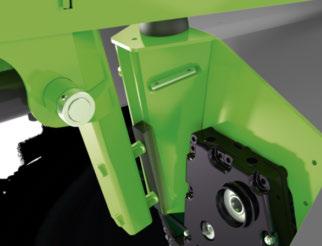

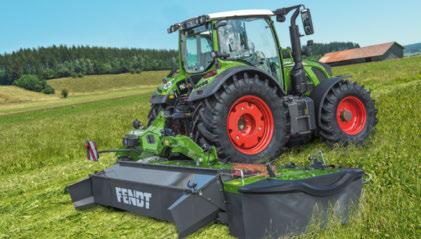

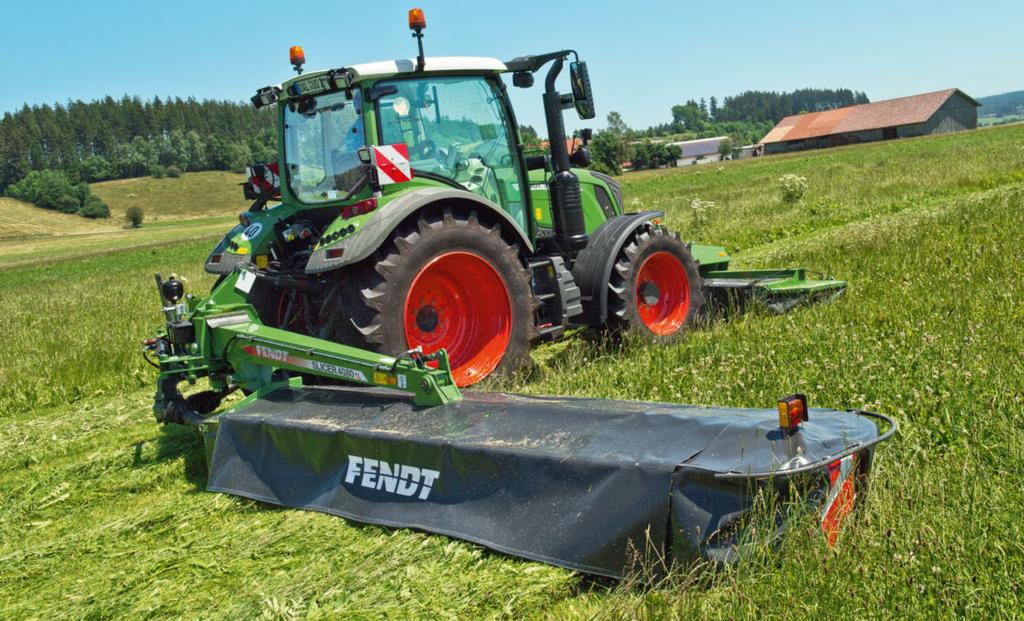

11 Den hydropneumatiska klippbalken med TurboLift möjliggör ett unikt, flytande skär. Den patenterade gejden säkerställer optimal styrning och stabilitet för klippbalken. FENDT SLICER: BAKMONTERAD MED MITTUPPHÄNGNING Glid fram och skörda kvalitet Patenterat styrsystem Det patenterade styrsystemet för Fendt skiljer det från andra tallriksslåttrar. Systemet garanterar optimal styrning av klippbalken såväl horisontellt som diagonalt. På så sätt följer klippbalken markens konturer samtidigt som underlaget skyddas. Slåttermaskinen har en svängradie på 13 både i uppåt- och nedåtgående riktning. Detta avlastar också lyftarmen och tallriksslåtterns upphängning så att inget vridmoment uppstår på mittupphängningen. Samtliga av dessa aspekter ökar maskinens livslängd. Direkt kraftöverföring Växellådan på Fendt är även dimensionerad för mycket kraftfulla traktorer. Drivaxeln med frihjul och överbelastningsskyddet förskonar maskinen mot allvarlig skada. Fendt har också ett slagskydd genom vilket slåtteraggregatet går att svänga upp till 22 bakåt. Detta gör det också möjligt att justera återgångskraften. Genom att aktivera EHS-ventilen och backa en liten bit, återförs slåtteraggregatet till driftläget. Perfekt placering även under transport Vid transport kan Fendt med mittupphängning enkelt svängas bakåt i mer än 90 vinkel. Momentet utförs smidigt från förarhytten. Kompensationscylindern och TurboLift-systemet har därför en motverkande effekt på tallriksslåtterns rörelser under körning, vilket borgar för smidig och säker körning på allmän väg. Genomtänkt underhållskoncept Fendt imponerar också genom sina låga underhållskrav. De vidöppna och skyddsduksklädda frontskydden underlättar åtkomst. På modeller utan krossenhet kan även de bakre skydden öppnas helt. Att byta knivar och göra rent är därför en snabb och enkel affär. Reservknivar finns alltid i stora verktygslådor TL 3060 TLKC 3060 TLRC 3570 TL 3570 TLKC 4080 TL 4590 TL Arbetsbredd 3,00 m 3,00 m 3,00 m 3,50 m 3,50 m 4,00 m 4,50 m Antal Tallrikar I transportläge svängs tallriksslåttern 90 bakåt från förarhytten

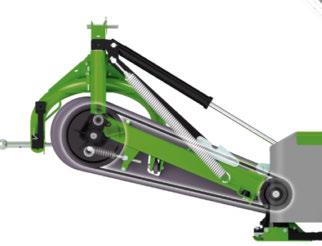

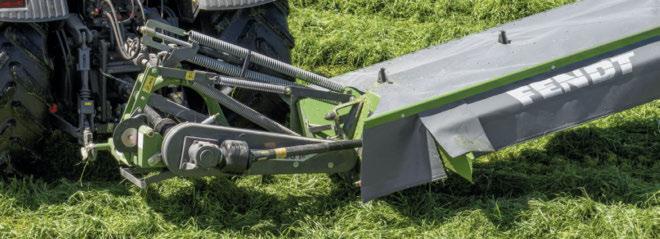

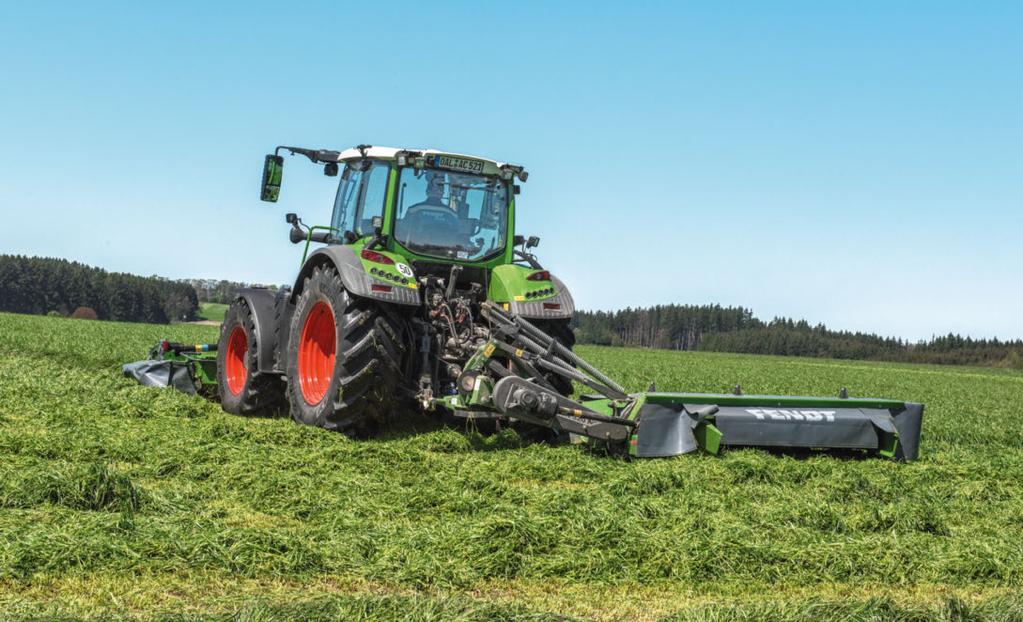

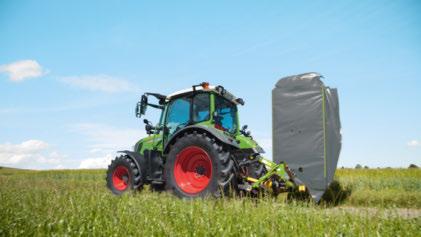

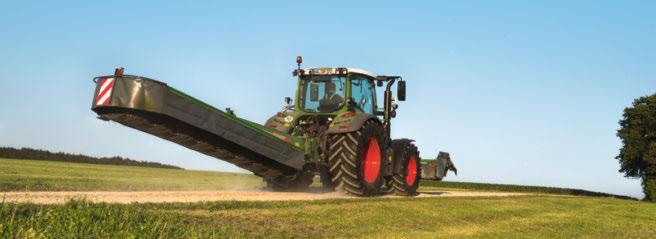

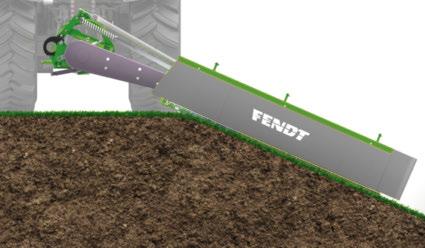

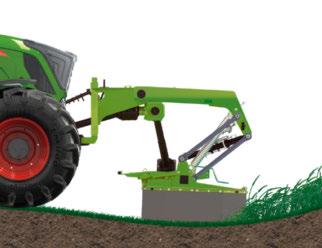

12 Den elastiska kilremmen spänns automatiskt och roterar med 540 eller 100 v/min. Det går att klippa diken och sluttningar med upp till 30 lutning. FENDT SLICER (TRUMSLÅTTER): BAKMONTERAD MED MITTUPPHÄNGNING Röjer fältet från sidan. Inga kompromisser Fendt tallriksslåttrar med sidoupphängning är perfekta för medelstora gårdar. De har ett stort användningsområde och kan tack vare sidoupphängningen klippa i diken och sluttningar. De justerbara bultarna på de nedre länkarna går att ställa in för ett antal traktorer så att hela arbetsbredden kan användas. Komfort alltid standard Det heltäckta skyddet som går att fälla på bägge sidor ger enkel åtkomst till klippbalken. Alla Fendt tallriksslåttrar har som standard knivsystem med snabbkoppling. Vissa modeller kan även förses med rotor- eller valskross. Bästa skyddet Ett fjäderbelastat slagskydd förskonar maskinen mot skador. Den genomgående ramen ger modellerna ytterligare stabilitet. Kilremmen sörjer för effektiv kraftöverföring men fungerar även som överbelastningsskydd. Avlastningen för slåtteraggregatet justeras enkelt med hjälp av en fjäder. Ytskydd och kvalitetsskörd spelar också en mycket viktig roll här. 270 P (540) 320 P (540) 320 P (1000) 350 P (540) 350 P (1000) Arbetsbredd 2,55 m 3,00 m 3,00 m 3,50 m 3,50 m Antal Tallrikar Fjädermonteringen garanterar lågt marktryck och skyddar gräsytan

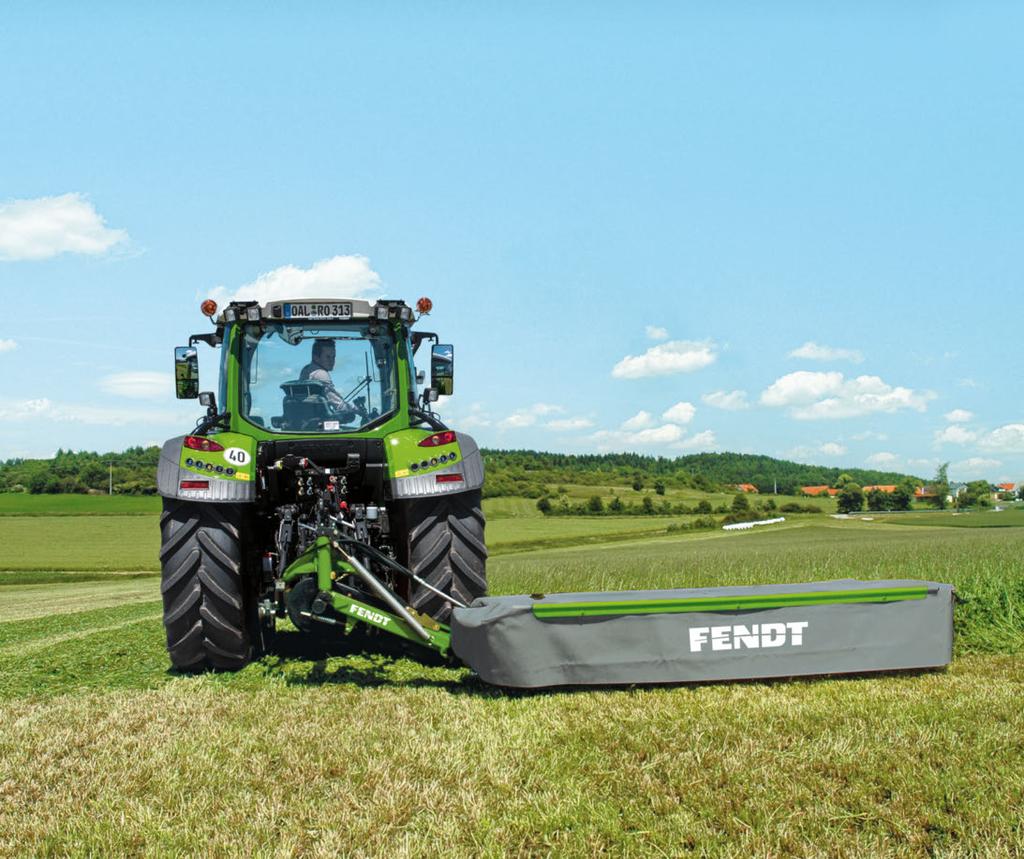

13 BAKMONTERAD FENDT SLICER MED SIDOUPPHÄNGNING Därför att lätt design och hållbarhet går hand i hand. Precis vad du behöver Fendt med sidoupphängning är användarvänlig på alla sätt och vis. Endast en styrenhet behöver vara aktiverad för att lyfta utrustningen på åkern eller för att växla mellan transport- och driftläge. Transportläget är mycket kompakt och tyngdpunkten ligger därför nära traktorn. Detta garanterar en säker körupplevelse ute på vägarna. Slåtteraggregatet kan också sänkas ned till driftläge, enkelt och säkert. Det perfekta lyftet Endast en hydraulcylinder krävs för att utföra lyft på åkern. Samma sak gäller för växling mellan drift- och transportläge. Den bakre lyftanordningen behöver inte kopplas in för lyftet. Klippbalken lyfts alltid parallellt med marken. Du har också nytta av det kompakta transportläget och tyngdpunkten som är placerad nära traktorn ISL 2870 ISL 3280 ISL Arbetsbredd 2,42 m 2,82 m 3,18 m Antal Tallrikar Hög kvalitet på skäret uppnås enkelt även bland högväxta grödor. Från förarhytten växlar du bekvämt från driftläge till kompakt transportläge

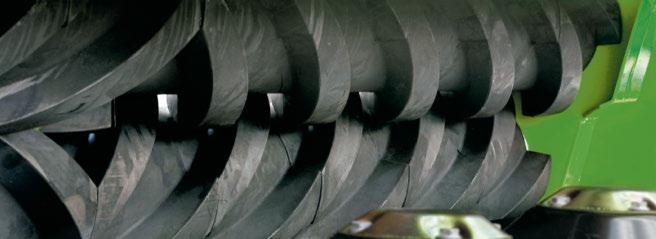

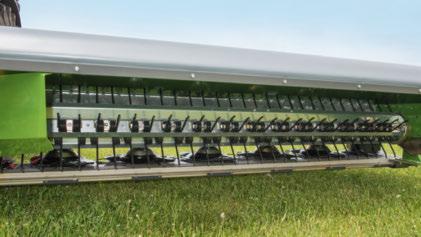

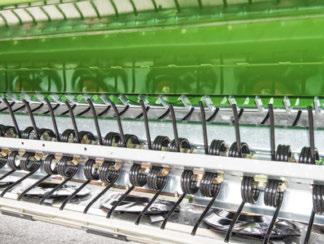

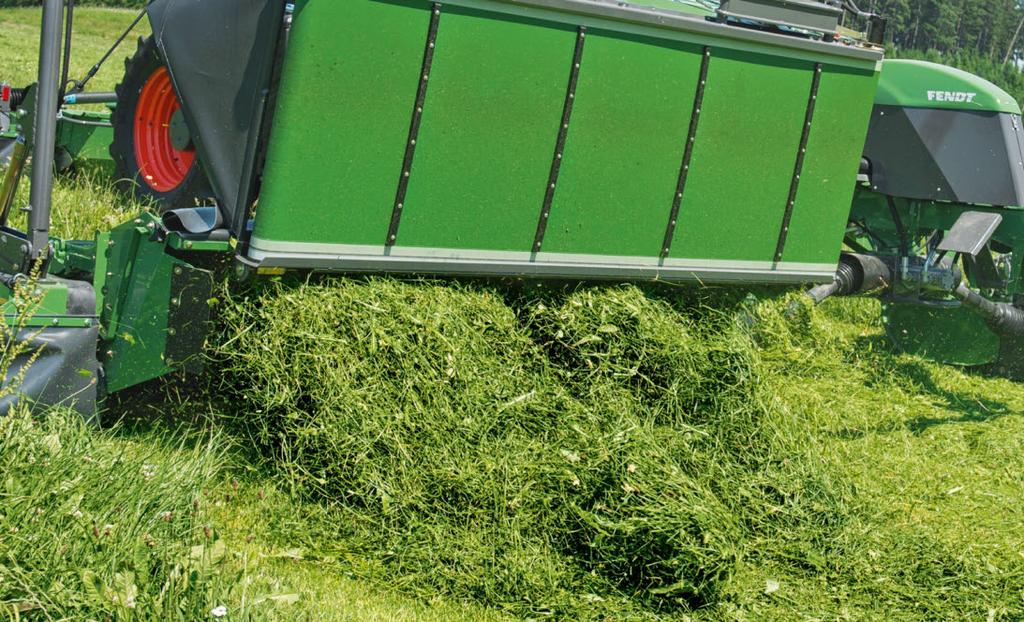

14 Den fjäderbelastade rotorkrossen med justerbar motkam går att ställa in i fem olika lägen. Alla krossutföranden har direkt drivning via axeln i huvudintagets växellåda eller via en drivlina. FENDT SLICER KC/RC MED ROTOR-/VALSKROSS Lägger fodret perfekt till rätta. Perfekt ventilation Med hjälp av en kross förkortas torkprocessen avsevärt. Krossen gnuggar bort det naturliga vaxskiktet från grödan och torkar snabbt ut växtsaften. Den lätta, luftiga hösträngen medger intensiv luftcirkulation och påskyndar avlägsnandet av vatten. Därigenom vinner du värdefull tid och kan påbörja efterföljande steg snabbare och i optimala fall slippa köra en extra vända. Rotorkross KC Rotorkrossen KC för Fendt tallriksslåttrar har en lättjusterad motkam med fem lägen för inställning av krossintensiteten. Fodret krossas till en jämn kvalitet i stället för att hackas sönder, något som är särskilt viktigt med gräs. Rotorelementen är självfallet ordentligt säkrade så att de inte lossnar. Valskross RC Fendt valskross RC består av två gummiprofiler som går in i varandra och kan användas för att justera komprimeringstrycket. Den stora profilöverlappningen innebär att endast den nedre valsen har drivning medan den övre roterar synkront. Skyddet mot främmande föremål med justerbart klämtryck gör det möjligt för den övre valsen att nypa åt. Detta ger en varsam men samtidigt intensiv krossprocess utan att några blad går förlorade. Valskrossar något skonsammare mot materialet. Flexibel krossning Justera din vallmaskin snabbt och enkelt utifrån omgivande förhållanden eller kundens behov. Båda krossutförandena har direkt drivning samt överbelastningsskydd i form av en brytbult. Valskrossen (RC) säkerställer en varsam krossprocess utan att några blad går förlorade. Enskilda gummidelar går att byta ut om de blir slitna eller skadade. Krossutförandena arbetar i princip längs hela tallriksslåtterns bredd för maximal genomströmning av omfångsrika grödor

15 Standard- och tillvalsutrustning Standard: g Tillval: c FENDT SLICER TALLRIKSSLÅTTER Tekniska specifikationer 260 FP 260 FPS 310 FPK Vikter och mått Arbetsbredd m 2,50 2,50 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 Transportbredd m 2,50 2,50 3,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 Strängbredd m 1,35 1,35 2,00 2,00 < 1,10 1,45-2,20 1,55-1,90 2,00 1,45-2,20 1,55-1,90 Transporthöjd m Transportlängd m 1,21 1,21 1,20 1,49 1,49 1,58 1,52 1,85 1,87 1,81 Vikt kg Effektbehov Effektbehov kw/hk 28 / / / / / / / / / / 87 Tillkoppling Trepunktsfäste Kategori II II II II II II II II II II Skärenhet Tallrikar Antal Knivar per tallrik Antal Snabblås för knivar g g g g g g g g DriveGuard g g g g g g g g Mekanisk tvärspridning g g g Hydraulisk tvärspridning g c c c Hydrauliskt fällbar sidoskyddsskärm c c c c TurboLift avlastning av slåtterredskap ISOBUS-styrning SafetySwing BeMove Hydraulik Nödvändiga hydrauluttag EW Antal Nödvändiga hydrauluttag DW Antal 1 Nödvändiga hydrauluttag LS Antal Kraftuttag Kraftuttag varvtal rpm 540 / / Belysning Elektrisk belysning / varningsskyltar c c c c c 3060 FP 3060 FPSL 3060 FPKC 3060 FPRC 310 FZ 310 FZKC 310 FZRC 2460 ISL 2870 ISL 3280 ISL 270 P (540) 320 P (540) 320 P (1000) 350 P (540) 2,42 2,82 3,18 2,55 3,00 3,00 3,50 3,50 3,00 3,00 3,00 3,10 3,10 3,10 1,80 1,80 1,80 2,13 2,13 2,13 2,13 2,13 2,30 2,30 2,30 2,50 2,50 2,50 1,65 2,00 2,50 1,60 1,80 2,20 2,30 2,60 2,30 1,20-2,30 1,20-1,90 1,20-1,40 0,80-2,30 0,80-2,30 3,30 3,70 3,99 2,95 3,43 3,43 3,91 3,91 3,58 3,58 3,58 1,35 1,35 1,35 1,30 1,30 1,30 1,30 1,30 4,65 4,65 4,65 1,70 2,10 2, / / / / / / / / / / / / / / 115 I + II I + II II II II II II II II + III II + III II + III II II + III II + III g g g g g g g g g g g g g g 350 P (1000) 3060 TL 3060 TLKC g g g g g g g g 3060 TLRC 3160 TLX 3160 TLXKC 3160 TLXRC c c c g g g g g g g g g g g g c c c B = strängsamlarmatta, FP = Frontmonterat oscillerande fäste, FZ = Frontmonterat fäste, ISL = vinkelväxel utan innersko, KC = bearbetningsrotor, RC = Valskross, S = lateral rörelse i sidled, SL = Strängläggare, TL = TurboLift-system, Hur många hydraulanslutningar som behövs varierar beroende på extrautrustningen

16 Standard- och tillvalsutrustning Standard: g Tillval: c FENDT SLICER TALLRIKSSLÅTTER Tekniska specifikationer Säkerhet och service hela vägen TL 3570 TLKC 3670 TLX Vikter och mått Arbetsbredd m 3,50 3,50 3,60 3,60 3,60 4,00 4,50 8,30 8,30 8,30 Transportbredd m 2,30 2,30 2,80 2,80 2,80 2,30 2,30 2,78 2,78 2,78 Strängbredd m 2,80 1,60-3,25 1,70-1,90 1,00-2,80 1,00-2,80 3,30 3,80 2 x 2,00 2 x 1,45-2,25 2 x 1,55-1,90 Transporthöjd m 3,99 3,99 3,99 3,73 3,73 3,73 Transportlängd m 5,15 5,15 1,70 2,10 2,10 5,60 6,10 Vikt kg Effektbehov Effektbehov kw/hk 65 / / / / / / / / / / 175 Tillkoppling Trepunktsfäste Kategori II + III II + III II+III II + III II + III II + III II + III II + III II + III II + III Skärenhet Tallrikar Antal x 6 2 x 6 2 x 6 Knivar per tallrik Antal Snabblås för knivar g g g g g g g g g g DriveGuard g g g g g g g Mekanisk tvärspridning Hydraulisk tvärspridning Hydrauliskt fällbar sidoskyddsskärm c c c TurboLift avlastning av slåtterredskap g g g g g g g g g g ISOBUS-styrning SafetySwing g g g g g g BeMove Hydraulik Nödvändiga hydrauluttag EW Antal Nödvändiga hydrauluttag DW Antal Nödvändiga hydrauluttag LS Antal Kraftuttag Kraftuttag varvtal rpm TLXKC 3670 TLXRC 4080 TL 4590 TL 911 TL 911 TLKC 911 TLRC 8312 TLKCB 8312 TLRCB 991 TL 991 TLKC 9314 TLKCB 8,30 8,30 9,30 9,30 9,30 2,78 2,78 2,78 2,78 2,78 1,80-2,60 1,80-2,60 2 x 2,50 2 x 1,85-3,25 1,80-3,00 3,73 3,73 3,90 3,90 3, / / / / / 228 II + III II + III II + III II + III II + III 2 x 6 2 x 6 2 x 7 2 x 7 2 x g g g g g g g g g g g g g g g g g g g g g g g g g g Vad ingår i Fendt Service? Vårt serviceupplägg bygger på att sätta oss in i ditt arbete och tillgodose dina behov av säkerhet och pålitlig drift och, framför allt, agera i ditt intresse. Vi har stor tilltro till våra produkter och har utvecklat dem så att de klarar höga krav och mångårig drift. Vår service bygger på att samverka med dig i ditt arbete. Vad står Fendt Full Line för? Utöver ett ledande sortiment av traktorer och vallmaskiner erbjuder vi nu våra kunder skördeteknik med Fendt-kvalitet. På så sätt får du tillgång till en komplett serie jordbruksmaskiner och exceptionell service från Fendt. W Kontakta Fendt. Vilka produkter ingår i Fendts vallmaskinssortiment? Fendts vallmaskiner omfattar högkvalitativa rotorsträngläggare (Fendt Former), hövändare (Fendt Twister), trumslåttrar (Fendt Cutter) samt tallriksslåttrar (Fendt ). Alla redskap är perfekt anpassade till Fendt-traktorer och är lika övertygande i kombination med traktorer från andra tillverkare. Var tillverkas Fendt vallmaskiner? Fendt vallmaskiner monteras på AGCO center för foderskördsteknik i Feucht, Tyskland. Centret är en av fyra anläggningar i Tyskland som varit framgångsrika inom innovativ jordbruksutrustning i 100 års tid. Belysning Elektrisk belysning / varningsskyltar g g c c c g g g g g B = strängsamlarmatta, FP = Frontmonterat oscillerande fäste, FZ = Frontmonterat fäste, ISL = vinkelväxel utan innersko, KC = bearbetningsrotor, RC = Valskross, S = lateral rörelse i sidled, SL = Strängläggare, TL = TurboLift-system, Hur många hydraulanslutningar som behövs varierar beroende på extrautrustningen. g g g g g fendt.com Här hittar du allt online från broschyrer till tekniska data, rapporter från kunder eller företaget samt Fendts eventkalender. Fendt-konfigurator Med Fendts fordonskonfigurator kan du utifrån hela utbudet identifiera vilka fordon som lämpar sig bäst för just dina behov. Fendtkonfiguratorn hittar du på och nås via snabbmenyn på webbplatsen. fendt.tv Fendt dygnet runt vårt mediacenter gör det möjligt. Våra webbaserade TV-sändningar ger dig nyheter och information om Fendt dygnet runt. facebook.com/fendtglobal Mer än fans är redan vänner med Fendt på Facebook. Kika in du med! 30 31

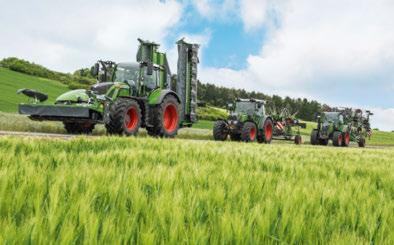

17 Ledare kör Fendt! AGCO GmbH Fendt fabriken Marktoberdorf, Tyskland Återförsäljare: Lantmännen Maskin AB Box 174, Malmö-Sweden Tel Fendt är ett globalt varumärke som tillhör AGCO. Alla uppgifter beträffande leverans, utseende, prestanda, mått och vikter, bränsleförbrukning och driftskostnader för fordonet överensstämmer med senast tillgängliga information vid tryckningen. Vi förbehåller oss rätten till ändringar. Din Fendt-återförsäljare informerar dig gärna om eventuella ändringar. Fordonen som visas har inte någon landspecifik utrustning. Art.nr /SE/0917
