1 Design och konstruktion av grafiska gränssnitt Olof Torgersson Interaktionsdesign Data- och informationsteknik Chalmers/GU 1

2 Idag Lite av varje Pappersprototyper Kapitel 7 i Tidwell NetBeans-exempel Tenta Hjälpmedel 1 A4 (2 sidor) med egna anteckningar skrivna för hand eller på dator Innehåll (kort version) Allt som gåtts igenom på kursen Tidwell förutom kap 8 Utdelat material (mer kommer) Föreläsningar PAPER PROTOTYPING 2

3 Pappersprototyper Vad? Man skapar en pappersversion av sitt GUI och använder för att testa och utvärdera innan man börjar programmera. Paper prototyping is avariation of usability testing where representative users perform realistic tasks by interacting with a paper version of the interface that is manipulated by a person playing computer, who doesn t explain how the interface is intended to work. Varför Snabbt enkelt och billigt Kan fånga massor av problem innan man kodar Pappersprototyp? 3

4 Skiss vs pappersprototyp En skiss visar bara hur det ser ut Kan vara flera olika sidor Samma sak med storyboards och wireframes Som förstås alla kan vara intressanta En pappersprototyp kan man interagera med Klicka genom att peka Sen byter man till hur det ser ut efter klick Skriva kan man göra direkt Sen kanske man byter beroende på kommando Vid menyval visar man menyer Klickar man (genom att peka) på en dropdown visas en lista Test med pappersprototyp Välj ut de delar av GUI:t man vill testa Skapa pappersversioner av alla sidor Man kan ha olika lösa delar man lägger på varandra etc också Välj ut användare för testet Skapa några uppgifter användarna ska göra Sen byter man papper efter vad användarna gör och ser vad som händer Det är vanligt att man uppmanar användare att tänka högt Roller Facilitator Computer Observer 4

5 GETTING INPUT FROM USERS Allmänt Design bör ta hänsyn till alignment, grouping etc för att skapa ett harmoniskt och förståeligt intryck För val av specifika kontroller kan uppställningen i Tidwells bok vara nyttig En av flera? Flera av flera? Tal i intervall? Sen finns det några principer till 5

6 Principer Se till att användarna förstår vad som efterfrågas och varför Använd språk som är anpassat till användarna Om det är en massa information förklara varför den behövs Använd tooltips för t ex knappar som används för input Om det går ställ inte frågan alls Detta är samma som Cooper säger Man kanske avbryter flow Det kanske går att gissa eller fylla i ett standardvärde för att minska arbete Principer, forts Kunskap i världen är mer korrekt än kunskap i huvudet Går det att erbjuda en lista att välja från så gör det Kan man ha en visuell presentation så använd den Måste man ha ett visst format, visa det tydligt Se upp för direktmappningar från implementationsmodellen Glöm inte användarens mentala modell Data i implementationen kanske inte passar Designa först mappa mot implementationen sen Användartesta Gäller för allt Ofta räcker det med ett ganska litet antal personer (typ 5) 6

7 Principer, forts Valet av kontroll påverkar vad användaren förväntar sig så välj rätt Radiobox flervalsalternativ Textfält kort öppet svar Ge inte möjlighet att skriva fel T ex 15 när bara 1-10 är tillåtet Få aldrig användaren att känna sig dum Välja kontroll Boken tar upp ett stort antal möjliga kontroller för olika situationer Kontroller för att välja en av två möjliga Kontroller för att välja N objekt där N är litet Kontroller för att välja N objekt i godtycklig ordning Kontroll för att skriva en rad text Läs tillräckligt för att ha god uppfattning om möjligheter sen kan man slå upp i en designsituation 7

8 Faktorer att ta hänsyn till Tillgängligt utrymme Platskraven varierar mycket mellan olika kontroller Användarnas allmänna datorkunskap Textfält förståeligt för alla Dubbelslider eller lista med flervalsmöjlighet mycket svårare Användarnas domänkunskap Vet man att bara vissa intervall är tillåtna så måste man inte designa lika noga Det kanske är mindre viktigt att bara ha givna alternativ att välja mellan Men det blir lätt fel även om man är kunnig forts Förväntningar från andra program The applications that are easy to use are designed to be familiar Bold/Italic/Underline vanligt som butcons, radioknappaer blir konstigt Dvs man måste kunna sin verktygslåda Tillgänglig teknik Alla plattformar har inte samma kontroller Web begränsad iphone specialdesignade 8

9 Några mönster Allmänt Mönster är förslag på fungerande lösningar Måste anpassas efter situationen Nytta Kan man många är chansen större att man hittar något lämpligt för en given situation Ger en vokabulär för att diskutera design Studera/reflektera kring program man använder Är beprövade (68) forgiving format 9

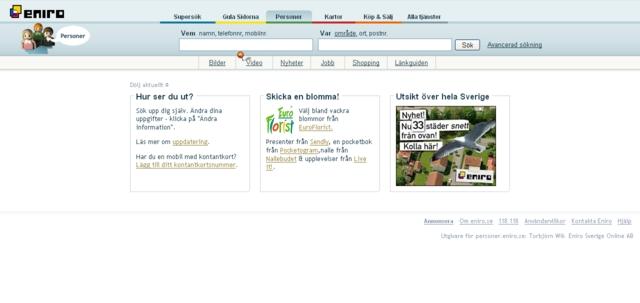

10 (68) forgiving format Vad Tillåt användaren skriva lite vad som helst och låt sedan programmet tolka det intelligen När Programmet efterfrågar data som kan skrivas på många olika sätt, blandningar av format, tecken, stora/små bokstäver etc Varför Användaren vill bara få något gjort utan att fundera på format det blir helt enkelt mycket enklare Hur Se Vad. Sen måste man se till att det går att förutse tillräckligt bra vad användaren kan tänkas skriva så att det går att tolka Exempel 10

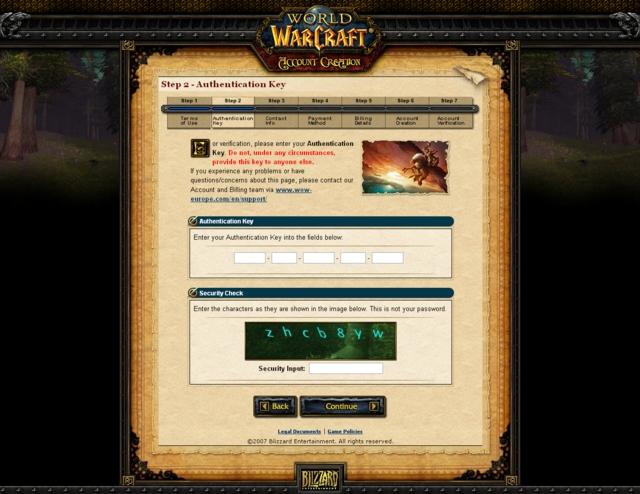

11 (69) structured format (69) structured format Vad Använd flera textfält istället för ett för att visa strukturen på data När Inmatning av med ett givet och känt format. T ex kreditkortsnummer. Funkar inte om det kan finnas variation. Varför Strukturen visar för användaren vad som ska matas in Hur Använd ett antal textfält som motsvarar strukturen. Dessa bör inte vara längre än vad som behövs. När användaren matat in allt i ett fält flyttas man automatiskt till nästa. 11

12 Exempel forts bra? 12

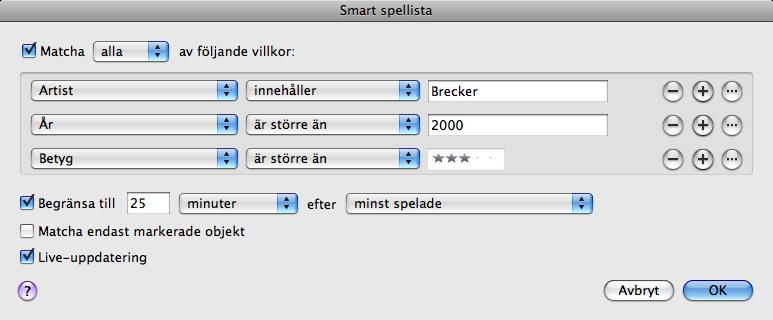

13 (70) fill-in-the-blanks (70) fill-in-the-blanks Vad Ordna en eller flera inputkontroller i en fras, där inmatning innebär att man fyller i hål ifrasen. När Man ska mata in något och detta blir tydligare och snyggare än vanliga label/inputarrangemeng. Varför Metoden är självförklarande. Användare klarar intuitivt av att fylla i hål i fraser. Tydligare än en massa förklaringar. Hur Jobba ordentligt med frasen. Mönstret funkar bäst med textfält, dropdowns o dyl som passar bra in i en text visuellt. 13

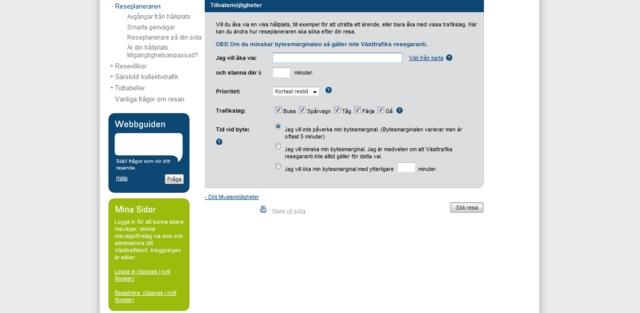

14 Exempel (71) input hints 14

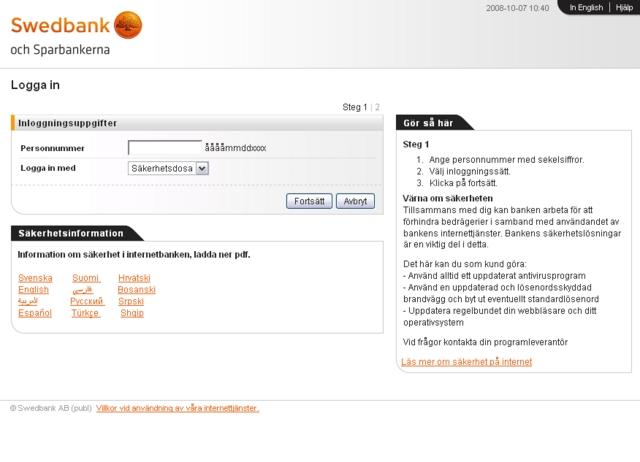

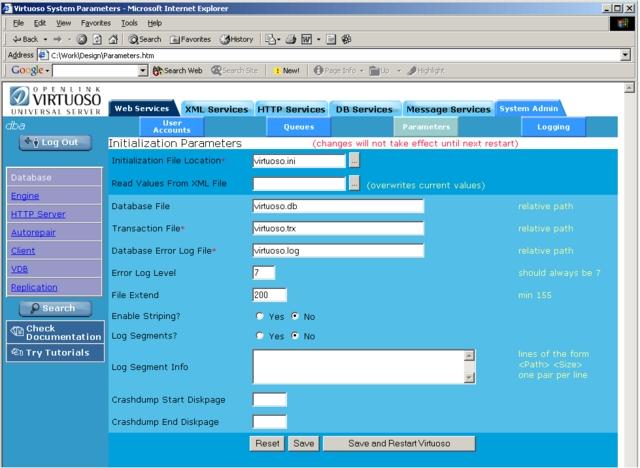

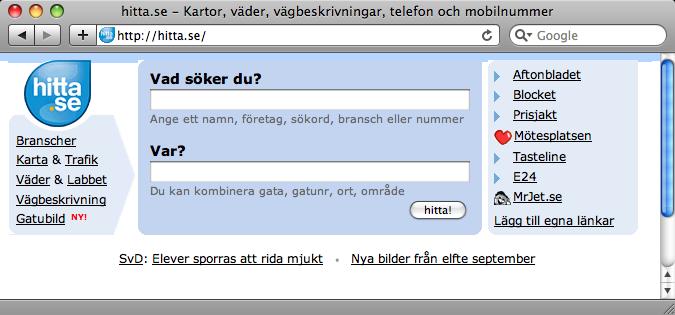

15 (71) input hints Vad Placera en text eller ett exempel bredvid ett inmatningsfält för att visa hur det ska användas När Det är inte helt självklart hur vad man ska skriva i ett fält och man vill inte skriva en lång förklarande label Varför Användarna slipper gissa. Vet man vad det ska stå behöver man inte kolla på input-hinten Hur Placera en kort text under eller bredvis inmatningsfältet. Det kan vara bra att använda en mindre font än för fältets label Exempel 15

16 forts bra? (75) illustrated choices 16

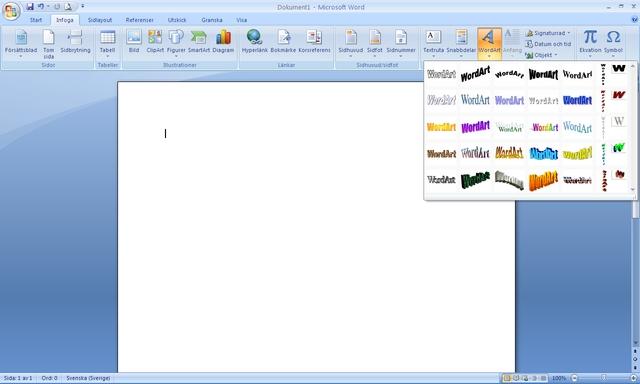

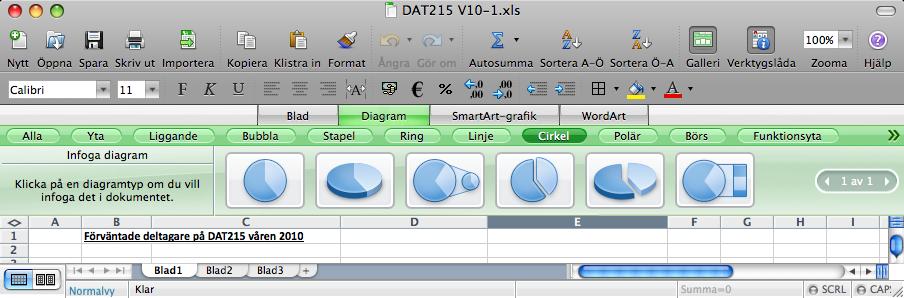

17 (75) illustrated choices Vad Använde bilder istället för ord för att visa tillgängliga val När Användaren skall välja mellan ett antal objekt som skiljer sig visuellt Varför En bild säger mer än tusen ord + det blir snyggare Hur Visa en bilder som motsvarar vad användaren får. Tekniken kan användas i bl a menyer, listor, knappar, tabeller osv. Exempel 17

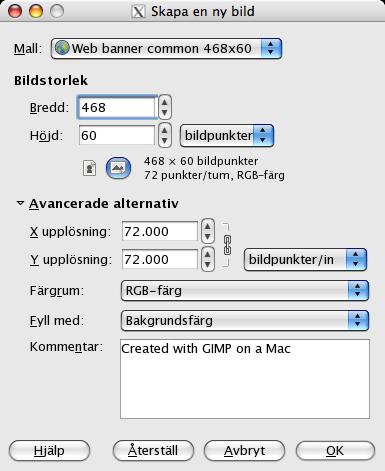

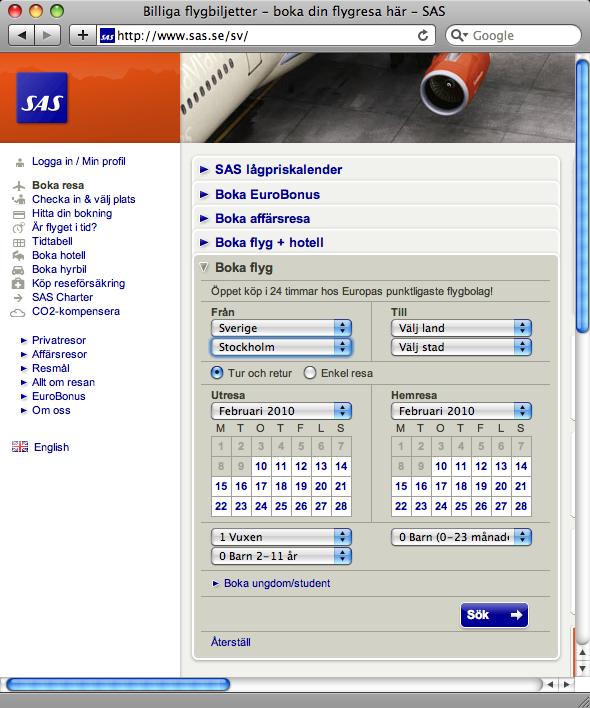

18 (77) good defaults (77) good defaults Vad När det är möjligt fyll i sannolika värden i förväg När I alla fall när man begär in information från användaren. Speciellt då det finns sannolika svar, eller då det är troligt att systemet vet vad som borde vara mest lämpligt. Varför Minskar användarens arbete. Kan också göra det mycket enklare om användaren är osäker och bara behöver bekräfta systemets val. Hur Ange default-värden för textfält, comboboxar etc. Kan göras dynamiskt eller statiskt. Var noggrann med att inte fylla i värden som sannolikt måste ändras. 18

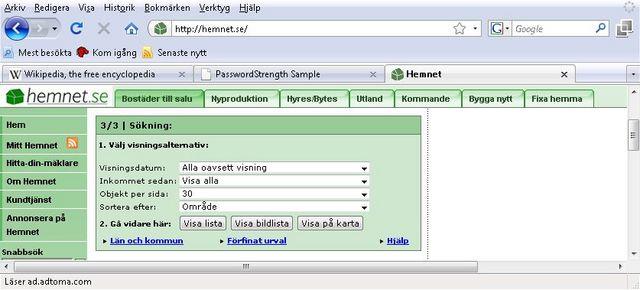

19 Exempel forts 19

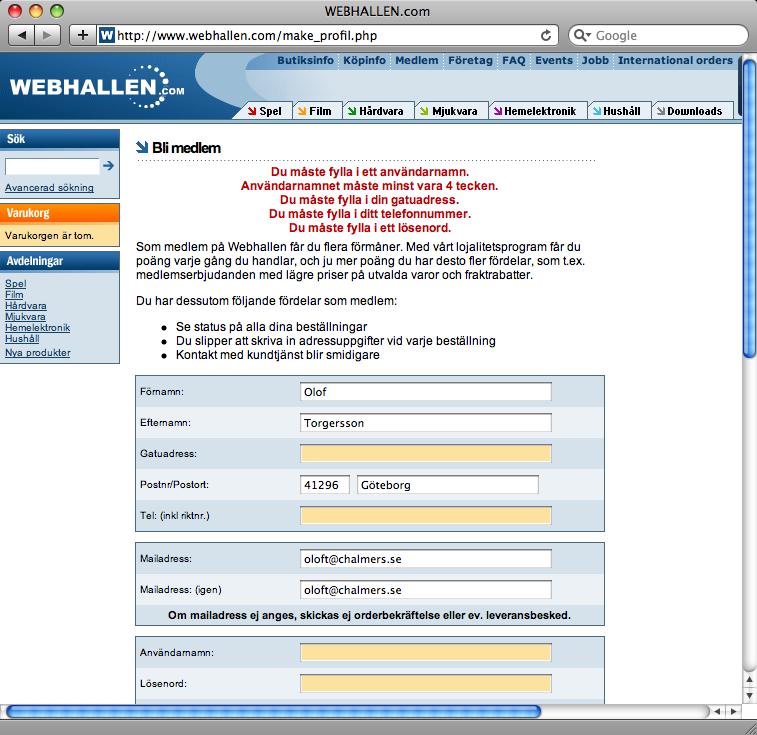

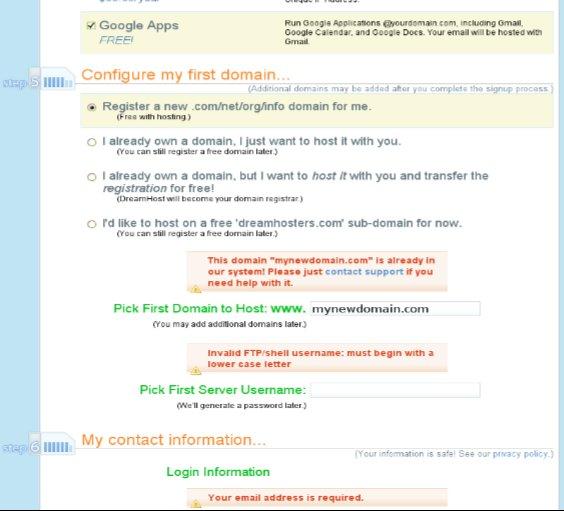

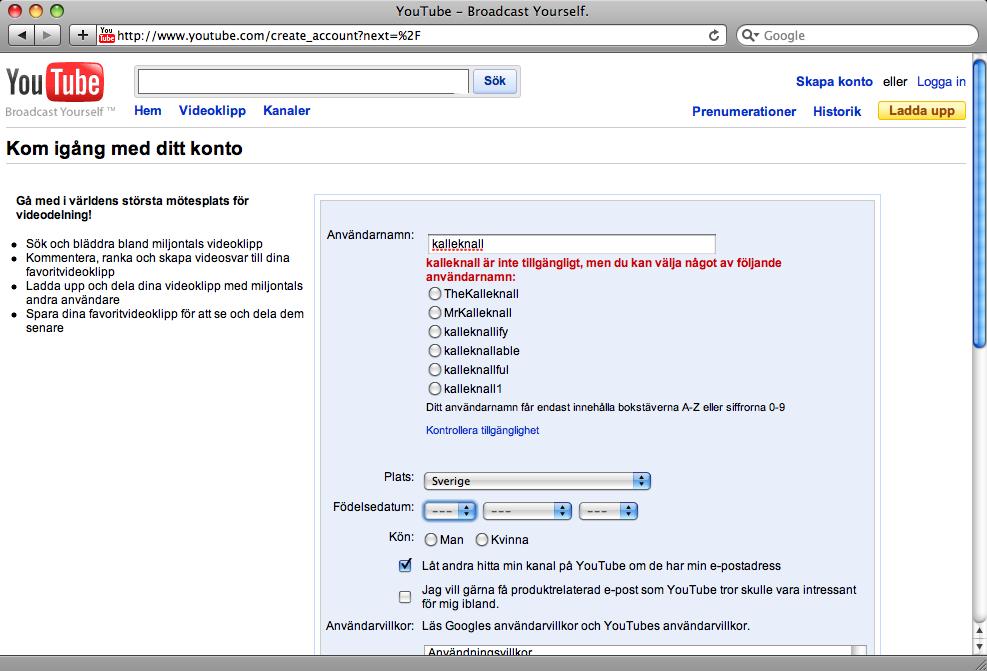

20 (78) same-page error messages (78) same-page error messages Vad Placera felmeddelanden direkt på inmatningssidan. Placera ett meddelande överst och helst när de faktiska felen När Designen tillåter att man faktiskt kan skriva fel eller utelämna information. Gör det så enkelt som möjligt att rätta till när det inträffar. Varför Den traditionella metoden är att slänga upp en dialogruta med ett felmeddelande (ofta modal). När man stängt det är informationen borta Bättre med information i kontext Hur Se Vad. Om felmeddelandena finns vid felet behöver man inte leta och fundera. 20

21 Exempel Läs också Hela kapitlet 21

22 RELEVANTA SWING- KOMPONENTER JLabel Visa info för användare Unselectable Bild Text Bild + text HTML Ritar inte sin bakgrund setopaque(true) 22

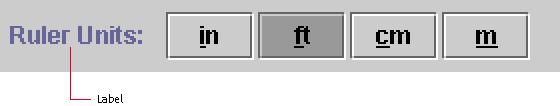

23 JButton Standard action-grej Kan konfigureras på olika sätt Mnemonics Icons Text Borders JToggleButton On/Off Oberoende Grupperade 23

24 JCheckBox & JRadioButton Välkända JList Ett sätt att välja något Kan ha flera olika selection-varianter JListModel och JListSelectionModel Icke-statiska ger ofta behova av att anpassa modellen Single-selection i labben? Kod för att ordna och sortera finns i lab1backend 24

25 JComboBox Redigerbara och icke-redigerbara Tar lite plats Kan användas i toolbars Ha inte för många items! Vanligt T ex JList bättre Eller filtrering Data från modell JTextField Mata in en rad text actionperformed vid retur Varianter JFormattedTextField JPasswordTextField Relaterade JSpinner JComboBox 25

26 JSlider & JSpinner Input av data med begränsningar Programmeringstips Bygga upp GUI med flera paneler i NetBeans Demo Blue&RedPanel 26
