1 NOVOTEL AKTIEBOLAG Papegojan 51 UPPDRAGSNUMMER KOMPLETTERANDE MARKUNDERSÖKNING,, LIDKÖPINGS KOMMUN JÖNKÖPING VATTEN OCH MILJÖ SWECO ENVIRONMENT AB MARTIN FRANSSON UPPDRAGSLEDARE, HANDLÄGGARE EVELINA JALNEFUR ANDERSSON KVALITETSGRANSKARE

2 Sweco Järnvägsgatan 3 Box 1062 SE Jönköping, Sverige Telefon Fax Sweco Environment AB Org.nr Styrelsens säte: Stockholm Martin Fransson Uppdragsledare Vatten och Miljö Telefon direkt +46 (0) Mobil +46 (0) martin.fransson@sweco.se

3 Innehållsförteckning 1 Inledning Bakgrund Uppdrag och syfte 1 2 Områdesbeskrivning Lokalisering Jordarter, berggrund och grundvatten 2 3 Tidigare undersökningar 2 4 Historik och förväntad föroreningssituation Allmänt om handelsträdgårdar Aktuell fastighet 3 5 Spridningsförutsättningar och exponering 3 6 Beskrivning av utförda undersökningar Jord Grundvatten 5 7 Bedömningsgrunder 5 8 Resultat Jord Bekämpningsmedel Övriga föroreningar 6 9 Slutsatser och rekommendationer 8 Referenser 11 Bilagor Bilaga 1. Situationsplan med provtagningspunkter och tidigare verksamheter Bilaga 2. Sammanställning av analysresultat Bilaga 3. Analysrapporter

4

5 1 Inledning 1.1 Bakgrund På fastigheten Papegojan 51 har tidigare verksamhet i form av plantskola/handelsträdgård bedrivits. Flygbild visar på befintlig verksamhet år 1976 men fullständig information om verksamhetens start och slut saknas. Byggnaderna revs år En översiktlig undersökning omfattande ytliga jordprover och utfördes av Sweco Environment under hösten Flera prover visade på innehåll av bekämpningsmedel över Naturvårdsverkets generella riktvärden för känslig markanvändning. 1.2 Uppdrag och syfte Sweco Environment AB har på uppdrag av Novotel AB ombetts att utföra en kompletterande markundersökning. Syftet med den kompletterande undersökningen är att undersöka förekomst av föroreningar i mark från tidigare handelsträdgård på fastigheten för att kunna bedöma eventuell risk för människa och miljö och eventuellt behov av åtgärder inför antagande av detaljplan och inför exploatering för bostäder. Resultaten från genomförda undersökningar redovisas i föreliggande rapport tillsammans med en översiktlig bedömning av föroreningssituationen inom det tidigare verksamhetsområdet. 2 Områdesbeskrivning 2.1 Lokalisering Fastigheten Papegojan 51 är belägen centralt i Lidköping, se figur 1. Den före detta handelsträdgården ligger i ett bostadsområde med närliggande kyrkogård och ån Lidan. Ån Lidan flyter cirka meter väst om fastigheten. Den har ett högt naturvärde och har sin början i Vänern. Huvudavrinningsområdet är Göta älv. Vänern ligger ca 1 km norr om aktuell fastighet. Ca 2,5 km åt väst finns ett vattenskyddsområde. Det finns ingen utpekat skyddsvärd natur i direkt anslutning till undersökningsområdet. Cirka 4 km åt öst finns Lunnelids naturreservat och ca 2 km åt väst ligger Östra Sannornas naturreservat. Enligt SGUs brunnsarkiv finns närmsta brunn ca 300 m väst om objektet. Fyra energibrunnar finns ca 400 m väst samt sydväst om objektet. 1(11)

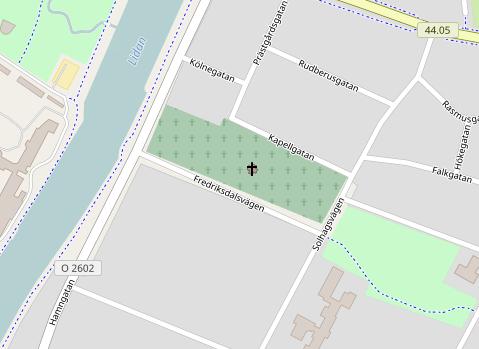

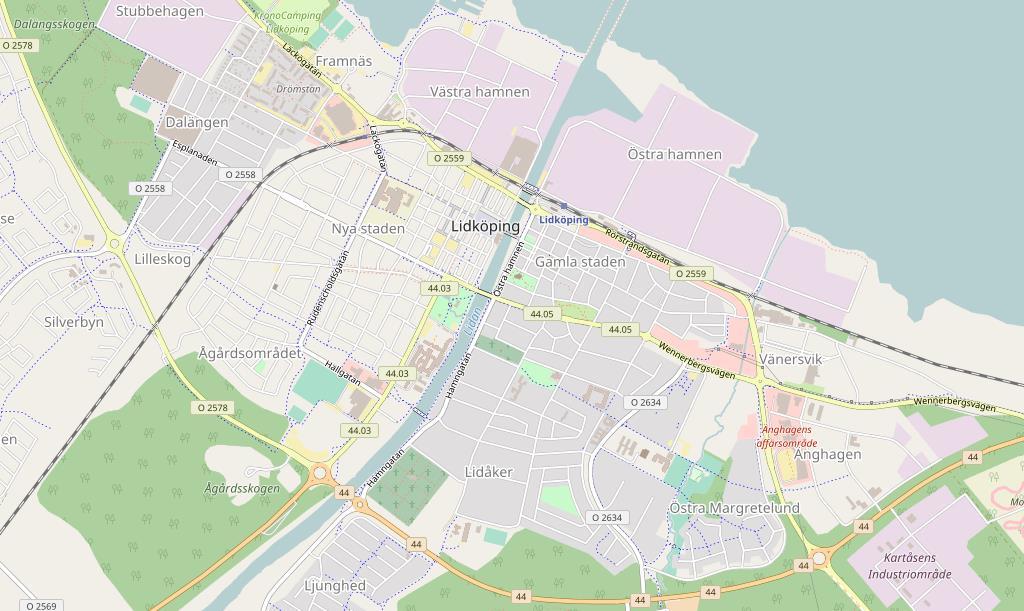

6 Papegojan 51 2(11) Figur 1. Undersökningsområdets läge i Lidköping. OpenStreetMaps bidragsgivare 2.2 Jordarter, berggrund och grundvatten Enligt SGU:s kartgenerator (Sveriges Geologiska Undersökning, karttjänst på SGU:s webbplats) består berggrunden av gnejsiga bergarter, jordarten av postglacial finsand och uppskattat djup till berg är ca m. Aktuell undersökning visar att jordarterna inom fastigheten generellt består av sand eller siltig sand, inom delar av fastigheten överlagrad av 0,2-0,8 m fyllning av främst mulljord, grus och sand. I provpunkt 1711 påträffades rester av byggnadsmaterial (främst tegel). Då intilliggande ån Lidan flyter väst om fastigheten och Vänern finns ca 1 km norr om fastigheten är det troligt att grundvattenströmningen är riktad mot ån. Geotekniska undersökningar inom fastigheten samt nu utförd undersökning indikerar att grundvattenytans nivå är mellan 4 och 6 meter under marknivå. 3 Tidigare undersökningar Ytlig markundersökning, Sweco Environment Begränsat ifyllda MIFO-blanketter upprättades av Länsstyrelsen i Västra Götalands län, Historik och förväntad föroreningssituation 4.1 Allmänt om handelsträdgårdar I SGIs rapport Miljötekniska undersökningar vid handelsträdgårdar, Erfarenheter och rekommendationer Publikation 2 Linköping 2013 (SGI, 2013), står följande beskrivning:

7 I handelsträdgårdar fanns olika metoder för bekämpning av ogräs, svamp och skadedjur. Man använde sig bl.a. av enkla metoder som att lägga fimpar i blöt och sedan vattna med det. Rökning med nikotin, svavel och andra gaser användes i växthus. DDT kunde sprayas på växterna men muntliga uppgifter (från tidigare verksamhetsutövare) anger också att de blåste ut DDT som pulver med en stor fläkt över frilandsodlingarna. Andra bekämpningsmedel som användes och som man hittat vid äldre verksamheter inom branschen är bl.a. triaziner (t.ex. atrazin och simazin), diklobenil som bildar nedbrytningsprodukten BAM (2-6-diklorbenzamid), hexaklorbensen, pentakloranilin och tungmetaller som kadmium, koppar, bly, zink, kvicksilver och arsenik. Av dessa hittas triaziner och BAM främst i grund- och ytvatten medan andra binds hårdare i marken. Marken och grundvattnet kan vara förorenade vid: platser där bekämpningsmedel hanterats eller spridits (spill vid blandning och förvaring av bekämpningsmedel), som växthusområden och arbetsbodar områden där drivbänkar och frilandsodlingar funnits utvändigt spill vid förvaring/lagring av kemikalier och avfall, plats för förvaring och påfyllning av eldningsolja 4.2 Aktuell fastighet Handelsträdgården på Papegojan 51 var troligen verksam redan innan 1976 och till ca 2010-talet. Hur användningen av kemiska medel sett ut just vid Papegojan 51 är okänt, men det är troligt att verksamheten någon gång under sin verksamhetstid använt sig av kemiska medel. Från MIFO-blanketter framgår att Roundup Bio (glyfosat) och Mesurol (metiokarb) har använts på verksamheten, likaså Totex (diklobenil och atrazin) enligt en muntlig källa. Analysomfattning i utförda undersökningar har anpassats utifrån denna information. Kemikalier lagrades på den plats där butiksdelen låg, se situationsplan i bilaga 1. Bordsodling skedde i de sydvästliga växthusen och markodling i den sydöstliga delen av fastigheten. Delar av markodlingsområdet är idag bebyggt med bostadshus och tillhör en annan fastighet. Oljepanna och oljetank har funnits inom fastigheten. Planering och genomförande av provtagning har skett utifrån fastighetens historik, vilka bekämpningsmedel som hanterats, lägen för odlingar, lagerutrymmen etc. 5 Spridningsförutsättningar och exponering Föroreningar av bekämpningsmedel, olja och metaller kan generellt finnas i mark och grundvatten, men även i byggnader och i anläggningar. Föroreningarnas egenskaper kan medföra att de kan finnas som fri fas i marken (olja). Huvuddelen av bekämpningsmedel binder hårt till partiklar och är svårlösliga i vatten. De högsta halterna förväntas därför påträffas i de övre marklagren. 3(11)

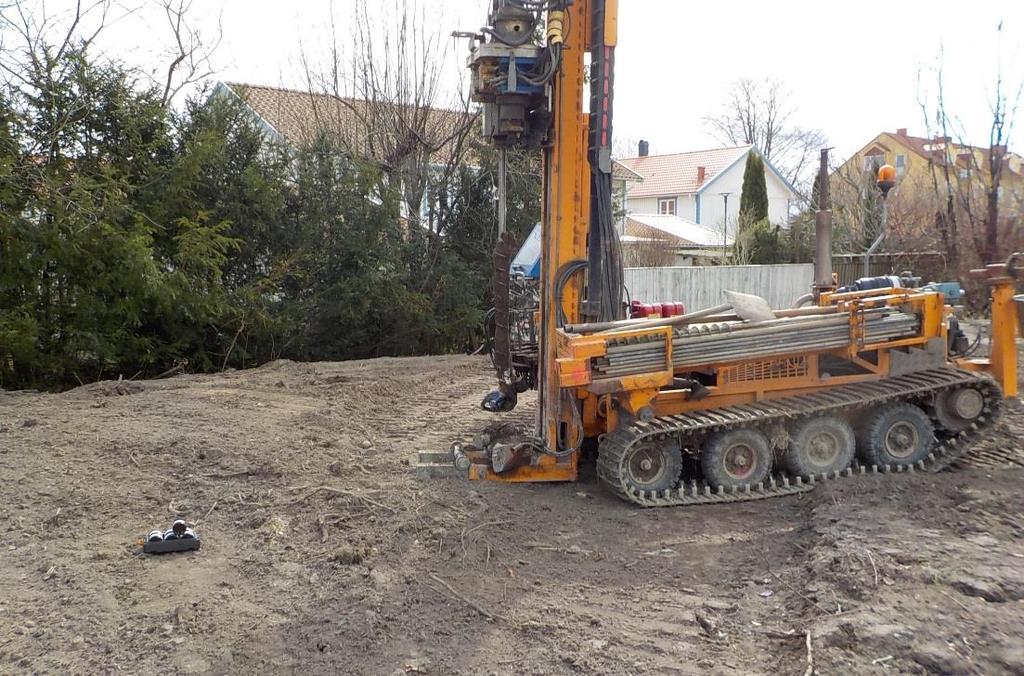

8 4(11) De huvudsakliga spridningsmekanismerna bedöms vara spridning via partikeltransport så som vid damning eller aktiviteter på områdena. Spridning kan också ske från mark till grundvatten och grundvatten till ytvatten men då avståndet till grundvattenytan inom aktuell fastighet är stort bedöms detta inte vara en relevant spridningsväg för förorening av bekämpningsmedel. Människor riskerar att exponeras för en eventuell förorening på flera olika sätt, bl.a. damning och intag av jord (exempelvis i samband med vistelse på området eller markarbeten). Intag av grundvatten inom området är inte en trolig exponeringsväg i nuläget eftersom inget känt grundvattenuttag förekommer inom området. Exponeringen bedöms som störst för yrkesverksamma samt boende i närområdet. Risken att ytvatten hotas av föroreningar bedöms som liten till måttlig trots relativt närliggande recipient, på grund av avståndet till grundvattenytan och den stora utspädning som sker av de föroreningar som trots detta skulle nå ytvattnet. 6 Beskrivning av utförda undersökningar 6.1 Jord Kompletterande jordprovtagning har genomförts i elva punkter ( ) med skruvborr på geoteknisk borrbandvagn. Proverna har analyserats på laboratorium med avseende på pesticider, metaller, alifater, aromater, PAH:er och BTEX. Totalt har 24 st jordprover analyserats från denna kompletterande provtagning och i tidigare undersökning analyserades 7 jordprover ( ). Okulär bedömning i samband med undersökningarna visade inte på några synliga föroreningar eller avvikande lukter, förutom i provpunkt 1711 där fyllnadsmaterial med rester av byggnadsmaterial (tegel) och viss missfärgning kunde ses. Möjligen är detta rester från rivning av skorsten till pannrum som funnits på fastigheten. Undersökningen omfattade generellt jordprovtagning ned till 1 m under markyta förutom i ett par provpunkter där prover ned till 1,5 (1707E) respektive 2 m (1702E) uttogs. Provtagningsdjup för de prover som analyserats framgår av bilaga 2. Prover uttogs generellt som samlingsprov för intervallen: A: 0 0,25 m under markytan B: 0,25 0,5 m under markytan C: 0,5 0,75 m under markytan D: 0,75 1 m under markytan Undantag och justeringar av intervallen gjordes för jordartsgränser och synliga förändringar. Djup för respektive prov framgår av analyssammanställning i bilaga 2. Jordlagerföljd noterades i fält för varje provpunkt, där även provnivå för laboratorieanalys antecknades. Ingen lukt noterades vid provtagningen. Proverna packades och förvarades svalt i av laboratoriet tillhandahållna glasburkar och diffusionstäta plastpåsar.

9 Provtagningspunkternas placering framgår av bilaga Grundvatten Försök till installation av ett grundvattenrör gjordes i provpunkt Skruvborrning genomfördes ner till 6 meter under markytan men pga. markförhållanden gick det inte att installera något rör då borrhålet rasade ihop. Vid borrningen noterades fuktigare jord från cirka 4 meters djup men på 6 meters djup var jordmaterialet fortfarande inte så blött att det med säkerhet går att säga att grundvatten påträffats. Dock har en geoteknisk utredning 1 utförts på fastigheten och enligt denna ligger grundvattnets trycknivå cirka 3,5 meter under marknivå. 7 Bedömningsgrunder Resultaten från laboratorieanalyser avseende jord jämförs med de generella riktvärdena från Naturvårdsverkets rapport 5976 (2009, reviderade 2016) Riktvärden för förorenad mark. Riktvärdena är i NV 5976 uppdelade med hänsyn till markanvändning: Känslig markanvändning (KM), t.ex. bostadsområden. Mindre känslig markanvändning (MKM), t.ex. kontor, industrier och vägar. 8 Resultat 8.1 Jord Ett urval av analysresultat (över rapporteringsgräns) är sammanställda i bilaga 2. Vissa ämnen där inga halter över laboratoriets rapporteringsgräns påträffats har plockats bort för att få en överskådligare tabell. Alla ämnen som påträffats över rapporteringsgräns är med i tabellen. Fullständiga analysprotokoll finns i bilaga Bekämpningsmedel Analysresultaten visar att det inom undersökningsområdet i några prover påträffas bekämpningsmedel över de generella riktvärdena i form av DDT och dess metaboliter DDE och DDD samt Hexaklorbensen och Dieldrin. Dessa ämnen är kemiskt framställda och förekommer inte naturligt i naturen. Halter över de generella riktvärdena påträffas i fem av de totalt 21 prover där dessa ämnen analyserats (se figur 2 och bilaga 2). DDT och Dieldrin överskrider de generella riktvärdena för KM i fyra prover och Hexaklorbensen överskrider det generella riktvärdet för MKM i ett prov. När det gäller föroreningsdjup påträffas bekämpningsmedel främst i de ytligaste jordproverna. I de flesta av provpunkterna är halterna lägre än de generella riktvärdena redan inom 0-0,25 eller 0,25-0,5 meter under markytan. På 0,8 meters djup har inga prover med bekämpningsmedelshalter över generella riktvärden för KM påträffats. 1 Bohusgeo AB, Markteknisk undersökningsrapport/geoteknik (MUR/Geo), (11)

10 8.1.2 Övriga föroreningar Utöver bekämpningsmedel påvisas metaller och PAH över de generella riktvärdena (se figur 3 och bilaga 2). PAH överskrider eller tangerar riktvärdet för KM i 8 av 12 analyserade prover och i ett av dem (1711C) överskrids även MKM. För metaller överskrids KM i sex av 19 analyserade prover och i ett av dem (1707B) överskrider halten även MKM. I samma prov påträffas även PCB över KM. I figur 2 och 3 illustreras analyserade prover för respektive provpunkt och var generella riktvärden överskrids. Som bakgrund i figurerna ses föreslagen exploatering av fastigheten. I figur 2 redovisas bekämpningsmedel och i figur 3 redovisas övriga föroreningar. Den innersta kvadraten/ringen är det ytligaste provet (A) och den yttersta kvadraten/ringen är det djupaste provet (D). De två djupare proverna 1702E och 1707E är undantagna i figurerna, men inga halter över generella riktvärden påvisades i dessa två prover. Provnivåerna i figurerna är generellt enligt följande: A: 0 0,25 m under markytan B: 0,25 0,5 m under markytan C: 0,5 0,75 m under markytan D: 0,75 1,0 m under markytan Den exakta provnivån för varje prov framgår i bilaga 2. Färgerna i figurerna representerar: Grön: uppmätta halter är under de generella riktvärdena Gul: generella riktvärdena för KM överskrids Orange: generella riktvärden för MKM överskrids Grå: prov uttaget men ej analyserat från aktuell nivå Metaller och PAH:er över KM har påträffats ner till 0,8 meters djup i en provpunkt och i två andra provpunkter är avgränsningen nedåt inte möjlig då djupare prover inte tagits (0,8 respektive 1 m). Samtliga av resterande provpunkter har halter under KM på nivån 0,8-1,0 m. 6(11)

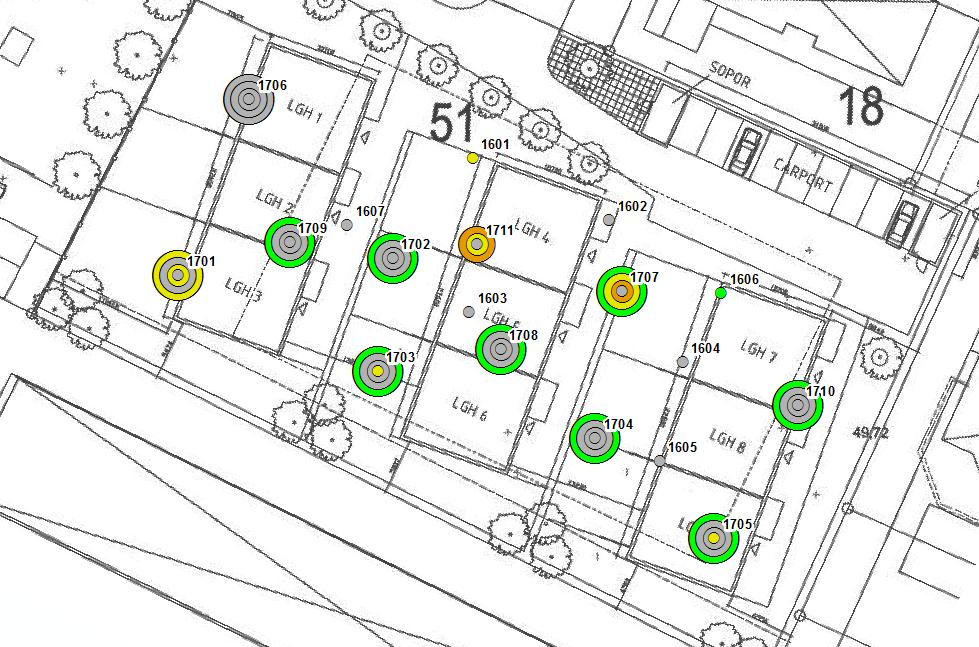

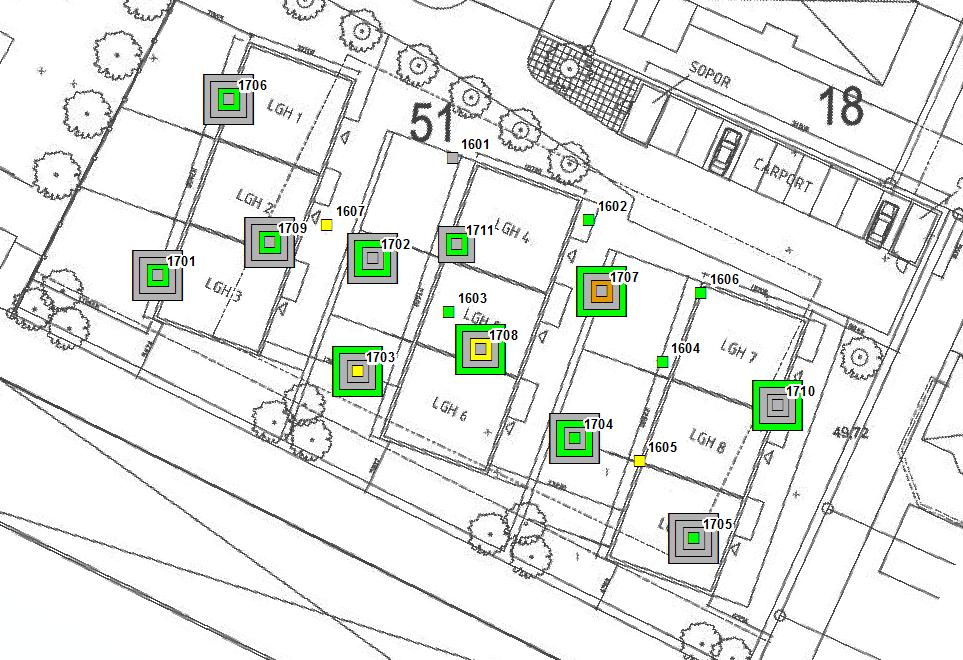

11 Figur 2. Bekämpningsmedel, analyser ner till ca 1 m djup. Figur 3. Metaller och PAH:er, analyser ner till ca 1 m djup. 7(11)

12 9 Slutsatser och rekommendationer Undersökningen har i huvudsak fokuserats på bekämpningsmedel men pga. andra verksamheter inom fastigheten (pannrum mm) har även t.ex. metaller, PAH och petroleumföroreningar analyserats i vissa av proverna. Strategin med relativt ytliga jordprover bedöms relevant för att översiktligt bedöma föroreningsförekomster inom objektet i och med att flertalet bekämpningsmedel binder hårt till jordpartiklar och är svårlösliga i vatten. Jämfört med den inledande undersökningen har nu fler prover tagits ut och till ett större djup. Något grundvatten har inte provtagits inom ramen för denna undersökning men i och med att grundvattnet ligger relativt djupt bedöms riskerna med avseende på eventuella föroreningar i grundvatten, utifrån ett exploateringsperspektiv, vara försumbara. Detta i och med att det inte påträffats något som föranleder misstanke om flyktiga föroreningar, t.ex. klorerade lösningsmedel. Vid diskussion med anlitat laboratorium så var deras bedömning att det vore väldigt osannolikt att påträffa några bekämpningsmedel i grundvattnet på grund av ämnenas egenskaper och då grundvattnet ligger så djupt inom fastigheten, men ett försök till installation av ett grundvattenrör gjordes då borrning ändå skulle utföras. I 16 av 21 jordprover som analyserats med avseende på bekämpningsmedel är halterna under det generella riktvärdet för KM och i flertalet provpunkter är uppmätta halter under KM redan i det ytligaste provet 0-0,25 m under markytan alternativt i prov taget 0,25-0,5 meter under markytan. På 0,8 meters djup har inga prover med bekämpningsmedelshalter över generella riktvärden för KM påträffats. När det gäller övriga föroreningar i form av metaller och PAH är det främst i området runt provpunkterna 1707 och 1711 som höga halter (över MKM) påträffats. I detta område noterades vid provtagningen fyllnadsmassor med tegel och missfärgning så föroreningarnas ursprung kan t.ex. vara rivningsmaterial från skorsten. Blyhalter över riktvärdet för KM påträffas i fem prover. I fyra av dessa är dock den uppmätta halten nära riktvärdet. Arsenikhalten i två prover är nära riktvärdet för MKM och i provpunkt 1707 överskrider zinkhalten riktvärdet för MKM. Orsaken till påträffade metallföroreningar är inte klarlagd. Förhöjda halter kan i viss mån bero på naturligt förhöjda bakgrundshalter, t.ex. kan arsenik förekomma i nivåer över KM. Det kan även vara så att fastigheten historiskt har fyllts ut med fyllnadsmassor som haft förhöjda metallhalter. Sett till medelhalt för alla prover tagna i området överskrids inte de generella riktvärdena för KM. PAH överskrider eller tangerar riktvärdena för KM i flera prover och riktvärdena för MKM överskrids i ett prov. Erfarenhetsmässigt är förhöjda PAH-halter vanligt förekommande i stadsmiljö men det är också möjligt att rivningsmaterial, t.ex. från skorsten, till viss del kan ha påverkat halterna. Högst PAH-halter har påträffats i punkt 1711 som är i närheten av där pannrum tidigare funnits. Även låg halt alifater C16-C35 har påvisats i samma punkt vilket skulle kunna indikera tidigare läckage av eldningsolja. Det är främst tunga och medeltunga PAH:er som påträffats vilket skulle kunna bero på att lättare och mer flyktiga oljekomponenter avdunstat sedan pannrummet avvecklats. 8(11)

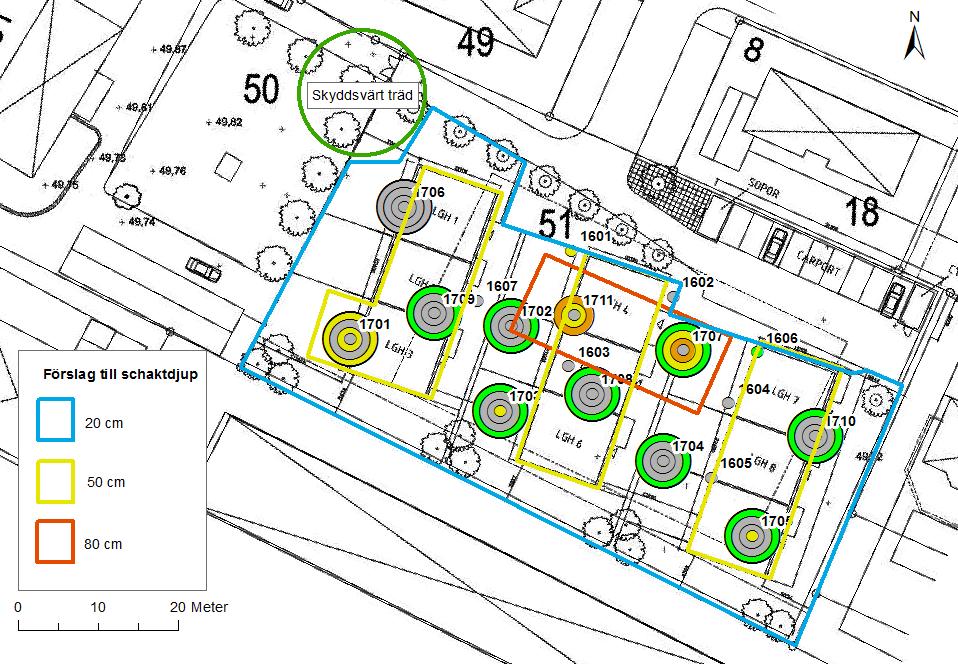

13 Viss urgrävning bedöms nödvändig för att avlägsna förorenad jord innan bostäder kan byggas på platsen. Detta bör delvis kunna samordnas med teknisk schakt för byggnation och grundläggning. Inför eventuell byggnation av bostäder på fastigheten rekommenderas en generell urgrävning av det översta marklagret (ca 0,2 m), samt en djupare schaktning (0,8 m) i det område där föroreningar påträffats ner till 0,8 meters djup. I provpunkt 1701 finns halt av zink över KM djupare än planerad schakt för grundläggning men styrande exponeringsväg för riktvärdet för zink är skydd av markmiljö och eftersom biologisk aktivitet minskar med ökat djup och medelhalterna inom området är under KM bedöms djupare sanering än 0,5 m med avseende på zink över KM inte som motiverad. I övrigt bedöms en teknisk schaktning (planerad till 0,5 m) för grundläggning av huskroppar samt återfyllnad med rena jordmassor vara tillräcklig för att minska risken för exponering med avseende på påträffade föroreningar. Totalt sett bedöms mängden jord som behöver schaktas från fastigheten till knappt m 3, baserat på 0,2 m generell urschaktning, 0,5 m urschaktning under huskroppar samt 0,8 m urschaktning inom det område där bland annat PAH påträffats ner till 0,8 m djup (se figur 4). Figur 4. Preliminärt förslag till schaktdjup. Provpunkternas lägen är ungefärliga. Sweco rekommenderar verifierande schaktbottenprovtagning efter sanering med 2-3 samlingsprover bestående av 10 delprover vardera från schaktbotten för de ytor som inte kommer att täckas med huskroppar, med analys av metaller, PAH, Hexaklorbensen, DDT 9(11)

14 och Dieldrin. För ytorna under husen rekommenderas ett samlingsprov för vardera ytan med analys av PAH, eftersom PAH är flyktiga föroreningar som kan påverka inomhusmiljön. Innan markarbeten eller andra saneringsåtgärder påbörjas ska en anmälan om avhjälpandeåtgärd av förorenad mark enligt 28 förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd lämnas till tillsynsmyndigheten i god tid. 10(11)

15 Referenser Ländell och Haglund, Miljötekniska markundersökningar vid handelsträdgårdar. SGI Publikation 2 Naturvårdsverket, 1999, Rapport 4918: "Metodik för inventering av förorenade områden", MIFO. Naturvårdsverket, 2009, Rapport 5976: Riktvärden för förorenad mark Modellbeskrivning och vägledning. 11(11)

16 Kompletterande markundersökning, Papegojan 51, Lidköpings kommun Bilaga 1 - Situationsplan med provpunkter och tidigare verksamheter Uppdrag: Papegojan 51 kompletterande undersökning, uppdragsnummer Upprättad: , Martin Fransson ± Växthus 1601 Pannrum/oljepanna Försäljningshall/växthus Butik 1602 Förråd Lager Bostadshus/pannrum 1703 Växthus Växthus Växthus Teckenförklaring Provpunkter 1705 # Tidigare verksamheter Meter

17 BILAGA 2 - ANALYSSAMMANSTÄLLNING JORD Uppdrag Kompletterande undersökning Papegojan 51 Uppdragsnummer Upprättad av Uppdragsledare Granskad av Martin Fransson Martin Fransson Evelina Jalnefur-Andersson Datum Provtagningsdag NV ) Provpunkt B 1701D 1702C 1702D 1702E 1703A 1703D 1704A 1704C 1704D 1705A 1705D 1706B 1707B 1707C 1707D 1707E 1708B 1708D 1709B 1709D 1710D 1711B 1711C MKM KM Djup (m) 0-0,2 m 0-0,2 m 0-0,2 m 0-0,2 m 0-0,2 m 0-0,2 m 0-0,2 m 0,2-0,5 0,8-1,0 0,5-0,75 0,75-1,0 1,75-2,0 0-0,25 0,7-1,0 0-0,3 0,5-0,75 0,75-1,0 0-0,25 0,8-1,0 0,2-0,5 0,3-0,5 0,5-0,8 0,8-1,0 1,2-1,5 0,2-0,4 0,7-1,0 0,25-0,5 0,75-1,0 0,8-1,0 0,3-0,5 0,5-0,8 Fysikaliska parametrar TS 105 C % 90 93,9 89,6 94,7 89,7 85,7 88,2 85,3 92,9 95,1 94,7 88,7 81,7 2, ,5 93,3 86,2 90,6 85,2 79, ,7 96,3 81, ,6 92,2 91,7 90,2 85,1 Organisk halt % (m/m) Ts 3,8 4,1 90,2 3,4 6,1 1,6 Fraktion < 2 μm (Lera) % (m/m) Ts 3,7 5,6 1,2 3,3 3,8 1,3 Metaller Arsenik As mg/kg TS < 2,1 24 < 2,0 < 1,9 < 2,1 22 <3,0 4,6 <3,0 < 2,0 5,5 4,8 <3,0 < 1,9 2,4 < 2,0 2,3 3,5 9, Antimon Sb mg/kg TS 3,4 27 <3,0 <3,0 12 <3, Barium Ba mg/kg TS ,8 6, , Bly Pb mg/kg TS < 0,95 < 1, ,5 55 3, ,5 < 0,94 3 7, Kadmium Cd mg/kg TS < 0,20 0,42 0,57 < 0,20 < 0,20 0,52 <0,30 < 0,20 <0,30 < 0,20 0,5 0,33 <0,30 < 0,20 < 0,20 < 0,20 < 0,20 0,32 0, ,8 Kobolt Co mg/kg TS 2,6 3,7 0,53 < 0,48 0,72 5,5 <2,0 0,53 4,5 < 0,50 3,3 1,9 <2,0 0,51 0,5 < 0,49 0,73 1,6 3, Koppar Cu mg/kg TS ,1 1,8 0, , , ,3 0,76 5 8,6 9, Krom Cr mg/kg TS 5,2 9,2 1,8 1,2 1,9 11 <3,0 1,6 9,1 1,7 9 5,5 <3,0 1,2 2,3 1,4 2,5 6,1 8, Kvicksilver Hg mg/kg TS 0,075 0,18 0,038 0,011 < 0,011 0,23 0,095 0,04 0,18 0,04 0,17 0,13 0,12 < 0,010 0,035 0,066 0,082 0,097 0,049 2,5 0,25 Molybden Mo mg/kg TS <1,0 1,8 <1,0 <1,0 1,2 <1, Nickel Ni mg/kg TS 3,4 6,6 1 0,67 1,5 10 <2,0 0,83 6,1 0,77 6,4 3,6 <2,0 0,89 1,2 0,92 1,5 3, Vanadin V mg/kg TS ,7 3,5 4,9 29 7,4 5,3 20 6, ,4 3,8 5,1 5,1 7, Zink Zn mg/kg TS ,6 7, PAH:er PAH, summa 16 mg/kg TS 3,3 < 0,23 3,7-7,5 < 0,23 3,1 3,7 0,01 3,3 61 PAH-L mg/kg TS < 0,045 0,05 < 0,045 0,03 <0,01 0,09 < 0,045 0,03 0,062 <0,01 0,16 0, PAH-M mg/kg TS 0,66 1,52 < 0,075 1,46 <0,01 4,08 < 0,075 1,35 1,5 <0,01 1, ,5 PAH-H mg/kg TS 1 1,73 < 0,11 2,26 <0,01 3,37 < 0,11 1,76 2,1 <0,01 1, Alifatiska föreningar Alifater >C5-C8 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5, Alifater >C8-C10 mg/kg TS < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3, Alifater >C10-C12 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5, Alifater >C12-C16 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5, Alifater >C5-C16 mg/kg TS < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 < 9, Alifater >C16-C35 mg/kg TS < 10 < 10 < 10 < 10 < Aromatiska föreningar Aromater >C8-C10 mg/kg TS < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4, Aromater >C10-C16 mg/kg TS < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 2, metylpyrener/metylfluorantener mg/kg TS < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 7,1 metylkrysener/metylbens(a)antracener mg/kg TS < 0,50 < 0,50 < 0,50 < 0,50 0,95 4,4 Aromater >C16-C35 mg/kg TS < 0,50 < 0,50 < 0,50 < 0,50 0, Bensen mg/kg TS < 0,0035 <0,1 < 0,0035 <0,1 <0,1 <0,1 < 0,0035 <0,1 < 0,10 <0,1 < 0,0035 < 0,10 0,04 0,012 Toluen mg/kg TS < 0,10 <0,2 < 0,10 <0,2 <0,2 <0,2 < 0,10 <0,2 < 0,10 <0,2 < 0,10 < 0, Etylbensen mg/kg TS < 0,10 <0,2 < 0,10 <0,2 <0,2 <0,2 < 0,10 <0,2 < 0,10 <0,2 < 0,10 < 0, xylen mg/kg TS < 0,10 Ej det. < 0,10 Ej det. <0,2 Ej det. < 0,10 Ej det. < 0,20 <0,2 < 0,10 < 0, TPH (Summa oljekolväten) TPH >C12-C16 mg/kg TS <5,0 <5,0 <5,0 <5,0 <5,0 <5,0 TPH (C16-C21) mg/kg TS <6,0 <6,0 <6,0 <6,0 <6,0 <6,0 TPH C21-C30 mg/kg TS <12 <12 <12 <12 19 <12 TPH C30-C35 mg/kg TS 6,7 6,8 <6,0 8,1 13 8,5 TPH C35-C40 mg/kg TS <6,0 <6,0 <6,0 <6,0 <6,0 <6,0 S:a TPH (C10-C40) mg/kg TS <38 <38 <38 <38 44 <38 PCB S:a PCB 7 mg/kg TS 0,003 Ej det. Ej det. Ej det. 0,019 Ej det. 0,2 0,008 Bekämpningsmedel och övrigt Fenol mg/kg TS <0,01 <0,01 <0,01 0,01 <0,01 <0,01 5 * 1,5 * 4-Etyl/2,3-/3,5-Dimetylfenol mg/kg TS <0,01 <0,01 <0,01 0,02 <0,01 <0,01 Pentaklorbensen mg/kg TS <0,002 <0,002 <0,002 <0,002 0,03 <0,002 2 ** 0,5 ** Hexaklorobensen mg/kg TS <0.030 <0,00091 < ,0021 <0,00092 < ,003 <0,00090 <0,002 <0,002 0,0043 <0, ,006 0, ,17 <0,002 <0,00090 <0, ,0019 <0,00091 <0, ,1 0,035 Pentachloraniline mg/kg TS < ,0019 < ,0064 <0,00090 <0.057 <0, ,028 <0, ,0028 0,0039 <0, ,0081 0,001 0,0012 0,4 0,12 Quintozene mg/kg TS <0.030 <0,00090 < ,0018 <0,00090 <0.035 <0, ,0058 <0,00090 <0, ,0011 <0, ,0016 <0,00091 <0, ,4 0,12 Pentaklorfenol mg/kg TS <0,001 <0,001 <0,001 <0,001 0,002 <0,001 3 *** 0,5 *** 4,4-DDE mg/kg TS 0,01 <0, ,05 <0,001 0,0051 <0, ,01 <0, ,015 <0,001 0,021 DDD, p,p'- mg/kg TS <0, ,0029 <0,00090 <0, ,0034 <0,00090 <0,00090 <0, ,0016 DDD-o,p mg/kg TS <0, ,013 <0,00090 <0, ,046 <0,00090 <0,00090 <0,00090 <0,00090 DDE, p,p - mg/kg TS <0, ,0056 0,0011 0,0042 DDE-o,p mg/kg TS <0,001 <0, ,001 0,0057 <0,00090 <0,001 <0,00090 <0,001 <0,00090 <0,00090 <0,00090 <0,00090 <0, ,4-DDT mg/kg TS 0,021 0,16 <0,002 0,012 0,047 <0,002 4,4-DDD/2,4-DDT mg/kg TS 0,004 0,04 <0,001 0,003 0,016 <0,001 DDT, o,p - mg/kg TS <0,00090 <0,00090 <0,00090 <0, ,0076 <0,00090 <0,00090 <0,00090 <0,00090 DDT,p,p'- mg/kg TS <0, ,014 <0,00090 <0, ,042 <0, ,0045 <0, ,0036 DDT, DDD, DDE (total) mg/kg TS <0,044 0,0067 <0,049 0,35 <0,0055 0,832 0,035 <0,0054 0,25-0,041 <0,0054 0,025 <0,0054 0,078-0,12 <0,0054 0,01 <0,0054 0, ,1 Aldrin mg/kg TS <0.020 <0,00090 < ,0015 <0,00090 <0.023 <0,002 <0,00090 <0,002 <0,002 <0,00090 <0,00090 <0,002 <0,00090 <0,002 <0,002 0,0059 <0,00090 <0,00090 <0,00090 <0, ,18 0,02 Dieldrin mg/kg TS < ,0031 < ,0063 <0, ,022 <0,002 <0,00090 <0,002 <0,002 <0,00090 <0,00090 <0,002 <0, ,004 <0,002 0,056 <0,00090 <0,00090 <0,00090 <0, ,18 0,02 Endrin mg/kg TS <0,005 <0,00090 <0,005 <0,005 <0,00090 <0,00090 <0,005 <0,00090 <0,005 <0,005 <0,00090 <0,00090 <0,00090 <0,00090 <0,00090 Endosulfan-alpha mg/kg TS <0,01 <0,01 <0,01 <0,01 0,02 <0,01 <0,00090 <0,00090 <0,00090 Endosulfansulphate-alpha mg/kg TS <0,02 <0,02 <0,02 <0,02 0,03 <0,02 Chlordane-alpha mg/kg TS <0,002 <0,002 <0,002 0,003 0,003 <0,002 Chlordane-gamma mg/kg TS <0,002 <0,002 <0,002 0,003 0,004 <0,002 S:a Klordaner mg/kg TS ,007 0,007 <0,0019 <0,0019 <0,0019 Simazine mg/kg TS 0,02 <0,02 <0,02 <0,02 <0,02 <0,02 Biphenyl mg/kg TS <0,005 <0,005 <0,005 0,007 <0,005 <0,005 Dibenzo(b,d)furan mg/kg TS <0,01 <0,01 <0,01 0,08 <0,01 <0,01 Dietylhexylftalat (DEHP) mg/kg TS <0,2 <0,2 <0,2 0,2 AMPA mg/kg TS <0,0011 0,0022 <0,0012 <0,0012 Glyfosat mg/kg TS <0,0011 0,0012 <0,0012 <0,0012 Terbuthylazine mg/kg TS <0.010 < <0,02 <0,02 <0,02 <0,02 <0,02 <0,02 Förklaring: * Summa fenol och kresol ** Summa tetra- och pentaklorbensener *** Summa klorfenoler Källor: 1) NV 5976 Naturvårdsverkets rapport 5976 "Riktvärden för förorenad mark - Modellbeskrivning och vägledning", uppdaterad juni 2016 Vy P:\1353\ _Papegojan_kompl._undersökning\000\10 Arbetsmtrl_dok\Bilaga Analyssammanställning jord kompletterad 1 (1)
