1 Stållinor Stållinor Stållineredskap Stållinekomponenter

2 Stållinor, stållineredskap och stållinekomponenter Stållinor - Special 6:2-6:12 Stållinor - Standard 6:13-6:20 Stållinor - PVC 6:21 Stållinor - Kapade längder 6:22 Stållineredskap 6:23-6:31 Stållinekomponenter 6:32-6:46 Slitskydd - polyuretan 6:32 Linlås 6:32-6:35 Linlås BG-100 6:32 Backlås - linlås 6:33 Klammerkaus KK-100 6:34 Bygellås - linlås 6:34 Linlås, låsbleck 6:35 Spetskaus 6:36 Helgjuten kaus 6:37 Skivblock med öga 6:37 Linlås med kil 6:38 Gaffeländbeslag 6:39 Bygeländbeslag 6:39 Linpäron 6:40 Schackel till linpäron 6:40 Dragstrumpa 6:41 Spänngroda 6:41 Stållinesaxar 6:42 Presslås 6:43 Wiretape, lintape 6:43 Seglartång 6:44 Wirefett - Wireolja Dinitrol 6:45 Stållinespray OKS 451 6:46 Wirelock, gjutmassa 6:46 Benämning av kranlinor 6:47 Teknisk information - Stållinor 6:48-6:59 Teknisk information - Stållinor Python 6:60-6:65 Belastningstabeller - Stållinestroppar 6:66-6:67 Teknisk information - Stållinestroppar 6:68-6:70 6 Rostfria produkter hittar Du i kapitel 10. RFID HF - 13,56 MHz Se sid 11:15-11:17 VARNING: Underlåtenhet att läsa, förstå och följa instruktioner och specifikationer i denna publikation kan leda till allvarliga personskador eller skador på egendom.

3 SPECIALSTÅLLINOR Gunnebo Industries är agent i Sverige för en av Europas största och främsta producenter av specialstållinor. Genom sin mångsidighet i konstruktioner samt gedigna kvalitet levereras Python-linor idag till de stora användarna inom exempelvis industri, gruvindustri, hamnar och sjöfart. 6:2

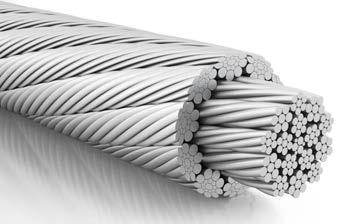

4 Stållina - Special Python Super 8 R Egenskaper: PYTHON SUPER 8 R är en 8-kardelig lina med plastbelagd kärna. Fyllnadskonstruktionen medför en utmärkt kombination av flexibilitet, livslängd samt bra slitageegenskaper. Genom dess robusta design kan Super 8 R rekommenderas för svåra miljöer och arbetsförhållanden. SUPER 8 R är varken rotationsfattig eller rotationsfri. Användningsområden: SUPER 8 R kan rekommenderas såsom löpvagnslina, bomhiss/staglina samt hisslina för: Portal och skeppskranar Grensletruckar Ponton, container samt hamnkranar Lekare: PlastGuard PlastGuard Rekommenderad D/d radie: 20 Tekniska Huvuddata Antal Kardeler 8 + IWRC Trådantal IWRC Bärande yttertrådar 152 Produktionstolerans diam. +2% / +4% Fyllnadsfaktor 0,606 Utförande Korsslagen/Langslagen 1960 bl/olj Vänster korsslagen 1960 bl/olj Höger korsslagen Linans nominella diameter mm Stålarea Vikt ca kg/ m 1770 N/ Min. brottlast 1960 N/ 2160 N/ G G ,6 0, G G ,5 0, G G ,5 0, G G ,4 0, G G ,3 0, G G ,0 0, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 2, G G ,0 2, G G ,0 2, G G ,0 3, G G ,0 3, G G ,0 4, G G ,0 4, G G ,0 5, G G ,0 6, G G ,0 6, G G ,0 7, G G ,0 8, G G ,0 8, G G ,0 9, G G ,0 10, G G ,0 11, :3

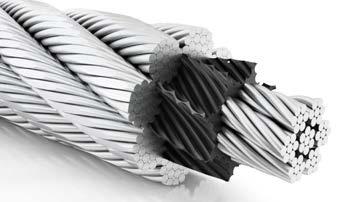

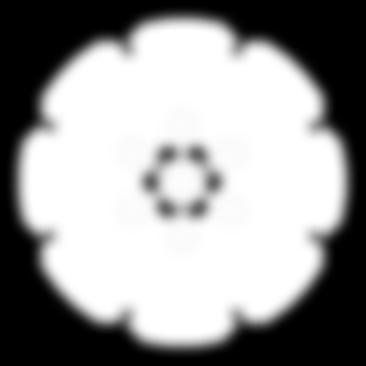

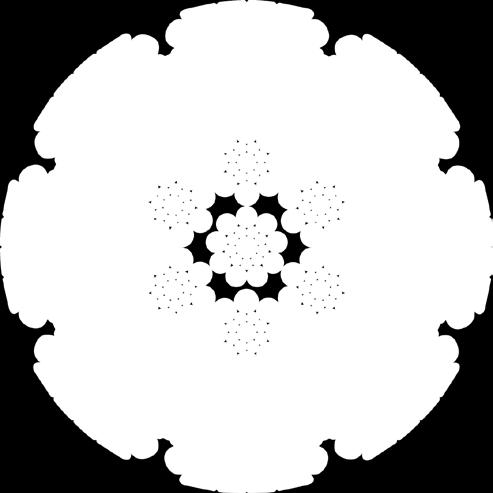

5 Python Super 8 S ForcePac PlastGuard Egenskaper: PYTHON SUPER 8 S är en 8-kardelig kompakterad specialstållina med plastbelagd stålkärna. Fyllnadskonstruktionen medför en utmärkt kombination av flexibilitet, livslängd samt bra slitageegenskaper. Genom dess robusta design kan Super 8 S rekommenderas för svåra miljöer och arbetsförhållanden. Vid jämförelse med 6x36 standardkonstruktioner har Super 8 S 30% högre brottlast. Den ovala geometrin av ytter-kardeler medför att man får ett optimerat tryck på trummor och skivor vilket innebär mindre slitage och längre livslängd. SUPER 8 S är varken rotationsfattig eller rotationsfri. Användningsområden: SUPER 8 S kan rekommenderas såsom löpvagnslina, bomhiss/staglina samt hisslina för: Portal och skeppskranar Grensletruckar Ponton, container samt hamnkranar Lekare: Rekommenderad D/d radie: 20 Tekniska Huvuddata Antal Kardeler 8 + IWRC Trådantal IWRC Bärande yttertrådar 152 Produktionstolerans diam. +2% / +4% Fyllnadsfaktor 0,667 Utförande Korsslagen/Langslagen 1960 galv. Vänster korsslagen 1960 galv. Höger korsslagen Linans nominella diameter mm Stålarea Vikt ca kg/ m 1770 N/ Min. brottlast 1960 N/ 2160 N/ G G ,4 0, G G ,5 0, G G ,0 0, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 2, G G ,0 2, G G ,0 3, G G ,0 3, G G ,0 4, G G ,0 4, G G ,0 5, G G ,0 6, :4

6 Stållina - Special Python Super 8 C Egenskaper: HiPac PlastGuard PYTHON SUPER 8 C är en kardelkompakterad lina med en plastbelagd kärna. Den utmärker sig med ett utmärkt böjningsutförande samtidigt med bibehållande av högsta brottlast och kan rekommenderas för svåra miljöer och arbetsförhållanden. SUPER 8 C är designad som fillerkonstruktion upp till 24 mm diam. Vid större dimensioner användes Warrington-Seale konstruktion. Som en konsekvens av reduceringen av 2 yttertrådar per kardel kan man använda sig av tjockare yttertrådar vilket medför bra slitageegenskaper. Super 8 C är försedd med ett av WDI utvecklat smörjmedel. Användningsområden: PYTHON SUPER 8 C kan rekommenderas såsom löpvagnslina, bomhiss/staglina samt flervarvade hisslinor för: Skeppskranar Grensletruckar Ponton, container samt hamnkranar Speciellt då det krävs trummor med större antal linvarv samt hög brottlast är Super 8 C ett utmärkt val i motsats till okompakterade linor. Lekare: Rekommenderad D/d radie: 20 Tekniska Huvuddata Antal Kardeler 8 + IWRC Trådantal IWRC Bärande yttertrådar 208 Produktionstolerans diam. +2% / +4% Fyllnadsfaktor 0,660 Utförande Korsslagen/Langslagen 1960 galv. Vänster korsslagen 1960 galv. Höger korsslagen Linans nominella diameter mm Stålarea Vikt ca kg/m *) 1770 / 1960 N/ Samtliga trådar i 1960 N/ Min. brottlast 2160 N/ G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , *) Yttertrådarna i ytterlagret är 1770 N/ Övriga trådar i linan är 1960 N/ 6:5

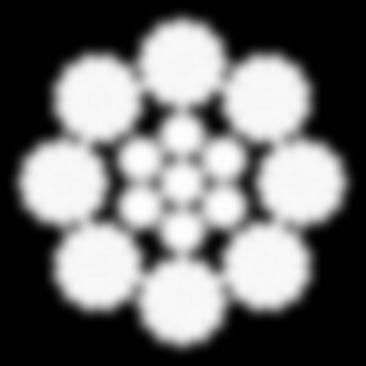

7 Python Flameshield 8 Egenskaper: PYTHON FLAMESHIELD 8 är en 8-kardelig speciallina med yttertrådar som är värmebeständiga. Dessa trådar skiljer sig mot normala trådar såväl i material som i produktionsprocessen. Smörjmedlet till Flameshield varken droppar eller kokar. I kombination med en flexibel kärna medför detta en lång livslängd i hög arbetstemperaturmiljö. PYTHON FLAMESHIELD 8 är varken rotationsfattig eller rotationsfri. Användningsområden: PYTHON FLAMESHIELD 8 är en hisslina anpassad för kranar som arbetar i hög temperatur, i stålverk där delar av linan blir utsatt för lågor. Här kan man komma upp till över 800 grader. Trots att linan kyles ner till rumstemperatur efter denna process, kvarstår värmen i trumman. Vid undersökning av trådarna i detta område visar sig en gradvis försämring av trådarnas egenskaper Vid standardstållinor orsakar frekventa temperaturfluktationer sprödhet av trådarna, vilket reducerar linans livslängd. Använd därför FLAMESHIELD 8 vid höga temperaturer, då yttertrådarna är temperaturresistenta. Lekare: Rekommenderad D/d radie: 20 Tekniska Huvuddata Antal Kardeler 8 + IWRC Trådantal IWRC Bärande yttertrådar IWRC Produktionstolerans diam. +1% / +4% Fyllnadsfaktor 0,632 Utförande Korsslagen/Langslagen 1960 bl/olj. Vänster korsslagen 1960 bl/olj. Höger korsslagen Nominell diameter mm Stålarea Vikt ca kg / m Min. brottlast 1770 N/ 1960 N/ G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , :6

8 Stållina - Special Python Power 9 R Egenskaper: PYTHON POWER 9 R är en 9-karderlig lina och konstruerad med totalt 358 trådar, att jämföras med 265 trådar för en traditionell lina med konstruktion 6x36, vilket innebär att den är en både superstark och flexibel lina. Fastän Power 9 R är en väldigt stark linkonstruktion finns det försiktighetsskäl som skall beaktas innan denna lina används. Ett skäl är slagningen av linan. Denna måste matcha trummans spårning. Ett annat är att stora trummvinklar kan förorsaka stora kardel och kärnförskjutningar (utskjutande) p.g.a. att linan kommer att rulla istället för att glida i skivspåret. Om det uppstår någon form av vridmoment kommer detta att förorsaka material-strukturella skador. Användningsområden: Super stark och flexibel kranlina. Används då krankapaciteten skall uppgraderas. LongLife Lekare: Rekommenderad D/d radie: 26 Tekniska Huvuddata Antal Kardeler 28 Trådantal 268 / 358 Bärande yttertrådar 171 Produktionstolerans diam. +2% / +4% Fyllnadsfaktor 0,718 / 0,730 Utförande Korsslagen 1960 bl/olj. Vänster korsslagen 1960 bl/olj. Höger korsslagen Nominell diameter d mm Stålarea Vikt ca kg / m Min. brottlast 1960 N/ 2160 N/ G G ,4 0, G G ,2 0, G G ,2 0, G G ,3 0, G G ,0 0, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 1, G G ,0 2, G G ,0 2, G G ,0 3, G G ,0 3, G G ,0 4, G G ,0 4, G G ,0 5, G G ,0 6, G G ,0 6, G G ,0 7, G G ,0 8, G G ,0 9, G G ,0 10, G G ,0 11, :7

9 Python Power 9 S Egenskaper: PYTHON POWER 9 S i kompakterad utformning reducerar förslitning på skivor och trummor. Power 9 S i kombination med 2160 N/mm2 trådstyrka ökar stållinans brottlast med ca 50% jämfört med en 6-kardelig konstruktion. Python Power 9 S är en 9-kardelig lina och konstruerad med totalt 358 trådar, att jämföras med 265 trådar för en traditionell lina med konstruktion 6x36, vilket innebär att den är en både superstark och flexibel lina. Fastän Power 9 S är en väldigt stark linkonstruktion finns det försiktighetsskäl som skall beaktas innan denna lina används. Ett skäl är slagningen av linan. Denna måste matcha trummans spårning. Ett annat är att stora trummvinklar kan förorsaka stora kardel och kärnförskjutning (utskjutande) p.g.a. att linan kommer att rulla istället för att glida i skivspåret. Om det uppstår någon form av vridmoment kommer detta att förorsaka material-strukturella skador. ForcePac LongLife Användningsområden: Super stark och flexibel kranlina. Används då krankapaciteten skall uppgraderas. Lekare: Rekommenderad D/d radie: 26 Tekniska Huvuddata Antal Kardeler 28 Trådantal 268 / 358 Bärande yttertrådar 171 Produktionstolerans diam. +3% / +5% Fyllnadsfaktor 0,780 Utförande Korsslagen 1960 galv. Vänster korsslagen 1960 galv. Höger korsslagen Nominell diameter d mm Vikt ca kg / m Min. brottlast 1960 N/ 2160 N/ G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , :8

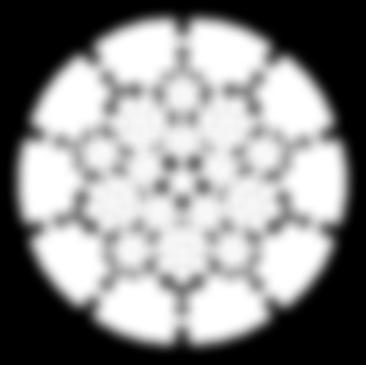

10 Stållina - Special Python Ultra S Egenskaper: PYTHON ULTRA S är en kompakterad dubbel parallelslagen stållina där applikationerna kräver höga brottlaster. Vid jämförelse uppnår Ultra S 55% högre brottlast än 6x36 standardkonstruktion. Tio flexibla ytterkardeler utgör bättre trycköverföring och bidrar med att minimera skador på skivor och trummor. Upp till 20 mm produceras linan som en 10x19 Seale konstruktion. 22 mm och större produceras linan som 10x25 filler konstruktion. Ultra S är varken rotationsfattig eller rotationsfri. Ultra S får inte användas där större spårvinklar kan uppträda. ForcePac LongLife Användningsområden: Ultra S rekommenderas som stag/bomhisslina, löpvagnslina. såväl som hisslina för lyftkranar. Lekare: Rekommenderad D/d radie: 26 Tekniska Huvuddata Antal Kardeler 26 Trådantal 298 / 362 Bärande yttertrådar 190 Produktionstolerans diam. +2% / +4% Fyllnadsfaktor 0,800 Utförande Korsslagen 1960 galv. Vänster korsslagen 1960 galv. Höger korsslagen Nominell diameter d mm Vikt ca kg / m Min. brottlast 1960 N/ 2160 N/ G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , :9

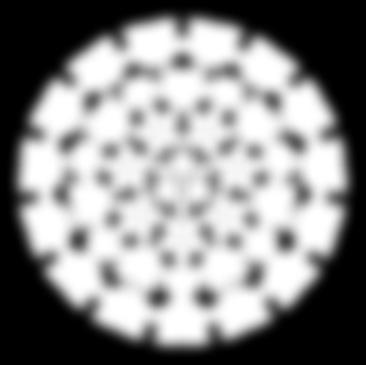

11 Python Lift Egenskaper: PYTHON LIFT är en fler-varvig rotationsfattig lina med 15 ytterkardeler för högsta brottlastkrav. Vid jämförelse med en 19x7 lina uppnår man ca 60% högre brottlast. Med endast 5 yttertrådar per kardel (plus en aluminiumtråd) utgör detta bra slitageegenskaper. Hammarkompaktering ger en nästan cirkulär snittyta på linan vilket bidrar till att linan löper mjukt samt ger ett bra och jämnt tryck på skiva och trumma. Användningsområde: PYTHON LIFT rekommenderas som huvudhisslina för tornkranar samt mobilkranar. Vi rekommenderar EJ att använda denna lina på mjuka trummor. Den arbetar bättre på LEBUS-trummor med bestämda spårstorlekar. ForcePac ForcePac Lekare: Rekommenderad D/d radie: 20 Tekniska Huvuddata Antal Kardeler 39 Trådantal 241 Bärande yttertrådar 90 Produktionstolerans diam. +2% / +4% Fyllnadsfaktor 0,714 Utförande Korsslagen / Langslagen 1960 galv. Vänster korsslagen 1960 galv. Höger korsslagen Nominell diameter d mm Stålarea Vikt ca kg / mm Min. brottlast 1960 N/ 2160 N/ G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , :10

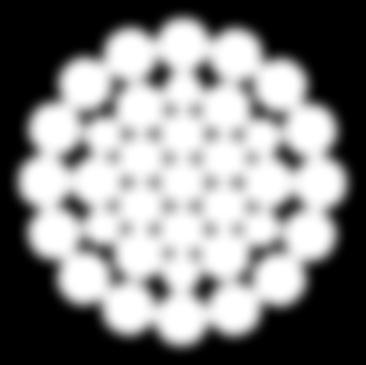

12 Stållina - Special Python Compac 35 Egenskaper: PYTHON COMPAC 35 är en rotationsfattig kardelkompakterad lina 35x7. För att uppnå de högsta brottlastkraven är både inner samt ytterkardeler kardelkompakterade. 16 ytter och 19 inner kardeler utgör optimal balans på vridfaktor. Beroende på storlek ( mm) samt brottslastkrav är Compac 35 producerad som 35x17/19 Seale/ Warrington Seale, 35x36 Warrington eller 35x21 Warrington Seale. Både kardelkompakteringen samt tillgång i langslagen gör Compac 35 till det rätta valet för fler-lager spolning. Användningsområde: COMPAC 35 rekommenderas som huvudhisslina för alla slags kranar med krav på högsta brottslast samt kan användas över stora områden med krav på rotationsfattig stållina. Lekare: HiPac HiPac Rekommenderad D/d radie: 20 Tekniska Huvuddata Antal Kardeler 35 Trådantal 245 Bärande yttertrådar 112 Produktionstolerans diam. +2% / +4% Fyllnadsfaktor 0,718 / 0,730 Utförande Korsslagen / Langslagen 1770 bl./olj. Höger langslagen 2160 galv. Vänster langslagen 2160 galv. Höger langslagen Nominell diameter d mm Vikt ca kg / m 1770 N/ Min. brottlast 1960 N/ 2160 N/ G G G ,31 53, G G G ,39 64, G G G ,48 82, G G G ,58 100, G G G ,69 119, G G G ,81 139, G G G ,94 162, G G G ,08 185, G G G ,23 211, G G G ,39 236, G G G ,56 268, G G G ,73 297, G G G ,95 331, G G G ,41 408, G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , :11

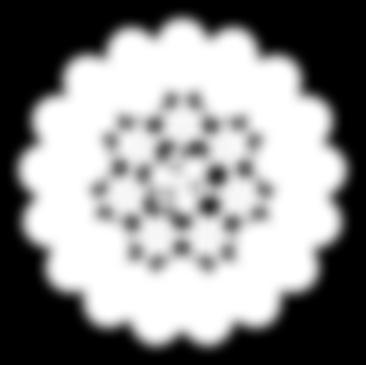

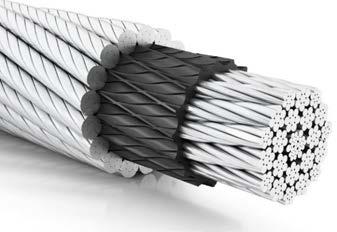

13 Python Hoist C Egenskaper: PYTHON HOIST C är en kompakterad lina för användning inom många områden med krav på rotationsfattigt utförande. 17 ytterkardeler medför bra slitageegenskaper samt bra skivtryck. Den plastbelagda kärnan förhindrar effektivt skador på kärnan, dessutom förbättrar man livslängden på linan. Python Hoist kan användas där man har höga dynamiska lastförutsättningar. Python Hoist C är designad som kardelkompakterad version. Tag kontakt med leverantör för råd beträffande applicering av ovan nämnda lintyp. Användningsområden: HOIST C kan rekommenderas där man har medium till hög brottlast för skeppsdäcksamt hamnkranar. Även till tornkranar, mobilkranar och offshorekranar, speciellt där man har flervarviga trummor. HiPac Lekare: PlastGuard Rekommenderad D/d radie: 20 Tekniska Huvuddata Antal Kardeler 41 Trådantal 291 Bärande yttertrådar 119 Produktionstolerans diam. +2% / +4% Fyllnadsfaktor 0,685 / 0,672 Utförande Korsslagen / Langslagen 1960 galv. Vänster langslagen 1960 galv. Höger langslagen Nominell diameter d mm Vikt ca kg / m Hoist C Min. brottlast 1960 N/ Hoist C 2160 N/ Hoist C G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , G G , :12

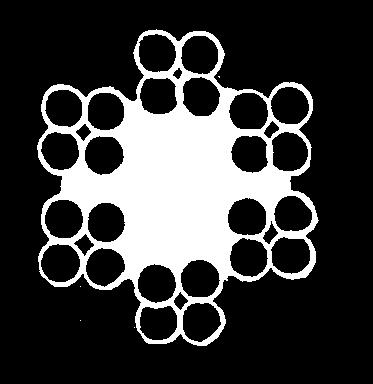

14 Stållina - Standard Stållina 12-trådig Konstruktion: 4x3 Ytbehandling: Galvaniserad Slagning: Höger korsslagen Stållina 24-trådig Konstruktion: 6x4+FC Ytbehandling: Galvaniserad Slagning: Höger korsslagen Stållina 42-trådig Konstruktion: 6x7+FC Ytbehandling: Galvaniserad Slagning: Höger korsslagen Nominell diameter d mm tol. % Vikt ca kg / m 1770 N/ Min. brottlast 180 kp/ kp G tr ,6 61 G , tr 0,011 1, G tr 0,014 2, Benselwire stållina 19-trådig Konstruktion: Ytbehandling: 1x19 Galvaniserad Användningsområde: Tagling Bensling etc. Nominell diameter d mm tol. % Trådantal Trådantal Vikt ca kg / m 400 N/ Min. brottlast 40 kp/ kp G tr , :13

15 49-trådig med stålkärna Enligt EN Konstruktion: Ytbehandling: Slagning: 7x7+WSC Galvaniserad Höger korsslagen Användningsområden: Rigg Stag Reglage Signalanordningar Fyllnadsfaktor. F = 56% Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m 1770 N/ Min. brottlast 180 kp/ kp G ,8 1,54 2, G ,0 3,46 5, G ,0 6,14 10, G ,0 9,60 15, G ,8 13,80 22, G ,5 18,80 31, G ,1 24,60 40, G ,6 31,10 51, G ,0 38,40 63, G ,3 55,30 91, trådig med fiberkärna Konstruktion: Ytbehandling: Slagning: 6x FC Galvaniserad Höger korsslagen Användningsområden: Bogsering Förtöjning Surrning Ej för lyft Fyllnadsfaktor. F = 29.5% Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m 1770 N/ Min. brottlast 180 kp/ kp G ,1 3,3 338 G ,7 5,9 601 G ,8 9,2 938 G ,3 13, G ,8 23, G ,0 37, G ,2 53, :14

16 Stållina - Standard 114-trådig med fiberkärna Enligt EN Konstruktion: Ytbehandling: Slagning: 6x19S+FC Galvaniserad Höger korsslagen Användningsområden: Kranar Lyftredskap Telfrar Hissar (regulatorlina) Skogsvinschar Skidliftar Fyllnadsfaktor. F = 49% Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m 1770 N/ Min. brottlast 180 kp/ kp G ,2 3,0 4,9 500 G ,7 5,4 8,7 887 G ,6 9,0 14, G ,8 12,9 21, G ,8 17,6 28, G ,6 23,0 37, G ,2 29,1 47, G ,5 35,9 58, G ,5 43,3 70, G ,4 51,7 84, G ,0 60,7 98, G ,4 70, G ,5 91, G , G , G , G , G , G , G , G , :15

17 133-trådig med stålkärna Enligt EN Konstruktion: Ytbehandling: Slagning: 7x19+WSC Galvaniserad Höger korsslagen Användningsområden: Kranar Vinschar Telfrar Lyftredskap Reglage Fyllnadsfaktor. F = 52% Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m 1770 N/ Min. brottlast 180 kp/ kp G ,7 3,4 5, G ,5 6,1 9,4 959 G ,3 9,5 14, G ,8 14,4 22, G ,1 19,6 30, G ,6 25,6 40, G ,8 40,0 63, G ,5 57,6 90, trådig med fiberkärna Konstruktion: Ytbehandling: Slagning: Användningsområden: Bogsering Förtöjning Surrning Lyftredskap 6x FC Galvaniserad Höger korsslagen Nominell diameter d mm tol. % Stålarea Fyllnadsfaktor. F = 41% Vikt ca kg/100 m 1770 N/ Min. brottlast 180 kp/ kp G , , G , , G , , G , , G , , G , , G , , G , , :16

18 Stållina - Standard 201-trådig Seale med stålkärna Konstruktion: Ytbehandling: Slagning: 8x19 S + IWRC Galvaniserad Höger korsslagen Användningsområden: Vinschspel Skogsmaskiner Kranar Telfrar Fyllnadsfaktor. F = 57% Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m 2160 N/ Min. brottlast 220 kp/ kp G , , G , , G , , G , , :17

19 216-trådig Warrington-Seale med fiberkärna Enligt EN Konstruktion: Ytbehandling: Användningsområden: Kranar Lyftredskap Telfrar Traverser Stållinestroppar 6x36 WS + 1 FC Galvaniserad Fyllnadsfaktor. F = 50% Användningsområden: Sjöfart Livbåtsfall Handtaljor Hissar 1960 galv. Vänster korsslagen 1960 galv. Höger korsslagen Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m 1770 N/ Min. brottlast 180 kp/ kp 1960 N/ 200 kp/ kp G G ,1 23,5 37, , G G ,8 29,7 47, , G G ,7 58, , G G ,4 70, , G G ,8 84, , G G ,0 98, G G , G G , G G G G G G G G G G G G G G G G G G G G G G G G G G G G :18

20 Stållina - Standard 265-trådig Warrington-Seale med stålkärna Enligt EN Konstruktion: Ytbehandling: 6x36 WS + IWRC Galvaniserad Användningsområden: Kranar Vinschar Stag Bogsering Offshore Fyllnadsfaktor. F = 58% Användningsområden: Hissar Skogsvinschar Pålkranar Grävmaskiner Skogsvinschar 1960 galv. Vänster korsslagen 1960 galv. Höger korsslagen Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m 1770 N/ Min. brottlast 180 kp/ kp 1960 N/ 200 kp/ kp G G ,9 63, , G G ,5 76, , G G ,9 90, G G , G G , G , G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G :19

21 133-trådig rotationsfattig Enligt EN Konstruktion: 18x7 WSC Ytbehandling: Galvaniserad Slagning: Höger korsslagen Användningsområden: Byggkranar Fyllnadsfaktor. F = 52% Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m 1960 N/ Min. brottlast 200 kp/ kp trådig rotationsfattig Enligt EN Konstruktion: Ytbehandling: Slagning: Användningsområden: Byggkranar Mobilkranar 35x7 + WSC Galvaniserad Höger korsslagen Fyllnadsfaktor. F = 61% Nominell diameter d mm tol. % Stålarea Vikt ca kg/100 m Min. brottlast 1960 N/ G ,7 29,1 45,2 G ,9 36,8 57,2 G ,0 45,4 70,6 G ,1 54,9 85,4 G ,1 65,4 102,0 G ,1 76,7 119,0 G ,1 89,0 138,0 G ,0 116,0 181,0 G ,0 147,0 229,0 G ,0 164,0 255,0 G ,0 182,0 282,0 G ,0 200,0 311,0 G ,0 220,0 342,0 G ,0 240,0 373,04 G ,0 262,0 406,0 G ,0 307,0 477,0 G ,0 356,0 553,0 G ,0 465,0 723,0 G ,0 588,0 914,0 G ,0 656,0 1020,0 6:20

22 Stållina - PVC plastad PVC-klädd stållina Trådantal: Se nedan Användningsområden: Låsstroppar Kapellinor Klädstreck m.m. Nominell diameter mm Trådantal utförande Vikt ca kg/100 m Min. brottlast vid 1770 N/ kp G ,0-3,0 42-tr FZ transparent 2,0 248 G ,0-5,0 42-tr FZ transparent 5,0 536 G ,0-6,0 42-tr FZ transparent 8,0 963 G ,0-5,5 72-tr FZ röd 7,0 601 G ,0-5,5 72-tr FZ vit 7, :21

23 Stållina galvaniserad, 100 m på spole Art.nr Diam. Beteckning Spole nr. G mm - 12 tr/fz 1 G ,5 mm - 24 tr/fz 1 G mm - 42 tr/fz 1 G mm - 72 tr/fz 1 G mm tr/fz 1 G mm tr/fz 2 G mm tr/fz 2 G mm tr/fz 2 G mm tr/fz 3 G mm tr/fz kryss G mm tr/fz kryss G mm tr/fz kryss G mm tr/fz kryss Stållina galvaniserad, 250 m på spole Art.nr Diam. Beteckning Spole nr. G mm - 12 tr/fz 1 G ,5 mm - 24 tr/fz 1 G mm - 42 tr/fz 1 G mm - 72 tr/fz 2 G mm tr/fz 2 G mm tr/fz 2 G mm tr/fz 3 G mm tr/fz 3 G mm tr/fz kryss G mm tr/fz kryss G mm tr/fz kryss Stållina PVC-belagd, 100 m på spole Stållina PVC-belagd, 250 m på spole Art.nr Diam. Beteckning Spole nr. G /3 mm - 42 tr/pvc 1 G /5 mm - 42 tr/pvc 2 G /6 mm - 42 tr/pvc 2 Art.nr Diam. Beteckning Spole nr. G /3 mm - 42 tr/pvc 2 G /5 mm - 42 tr/pvc 3 G /6 mm - 42 tr/pvc 3 Stållina galvaniserad, 10 m i ring Stållina galvaniserad, 25 m i ring Art.nr Diam. Beteckning Antal i förp./st G mm - 12 tr/fz 10 G mm - 42 tr/fz 5 G mm tr/fz 5 G mm tr/fz 1 G mm tr/fz 1 G mm tr/fz 1 Art.nr Diam. Beteckning Antal i förp./st G mm - 12 tr/fz 10 G mm - 42 tr/fz 5 G mm tr/fz 2 G mm tr/fz 1 G mm tr/fz 1 G mm tr/fz 1 Stållina PVC-belagd, 10 m i ring Art.nr Diam. Beteckning Antal i förp./st G /3 mm - 42 tr/pvc 5 G /5 mm - 42 tr/pvc 1 Stållina PVC-belagd, 25 m i ring Art.nr Diam. Beteckning Antal i förp./st G /3 mm - 42 tr/pvc 2 G /5 mm - 42 tr/pvc 1 6:22

24 Stållineredskap Stållinestropp med mjuka linöglor i båda ändar Utförande: Varmgalvaniserad stållina med låspressade standardöglor i båda ändar. Raka eller koniska lås. Standardutförande: Beteckning Max. last ton Stållina 216 TR diam. mm Längd GZWS-100 0,75 8 Enl. GZWS-102 1,20 10 önskemål. GZWS-103 1,70 12 GZWS-104 2,30 14 GZWS-105 3,00 16 GZWS-106 3,80 18 GZWS-108 4,70 20 GZWS-107 5,70 22 GZWS-109 6,80 24 GZWS-110 8,00 26 GZWS-111 9,30 28 GZWS ,00 32 GZWS ,00 36 GZWS ,00 40 GZWS ,00 44 Typ: GZWS-100/115 Stållinestropp med kauser i båda ändar Utförande: Varmgalvaniserad stållina med låspressade kauser i båda ändar. Raka eller koniska lås. 6 Standardutförande: Beteckning Max. last ton Stållina 216 TR diam. mm Längd GZWS-200 0,75 8 Enl. GZWS-202 1,20 10 önskemål. GZWS-203 1,70 12 GZWS-204 2,30 14 GZWS-205 3,00 16 GZWS-206 3,80 18 GZWS-208 4,70 20 GZWS-207 5,70 22 GZWS-209 6,80 24 GZWS-210 8,00 26 GZWS-211 9,30 28 GZWS ,00 32 GZWS ,00 36 GZWS ,00 40 GZWS , :23 Typ: GZWS-200/215

25 Flatflätad stållinestropp Bred anliggningsyta Flexibel Standardutförande: Max. last ton Beteckning 1-part lodrät Max. last ton U-form 0º Stållina 133-tr diam. mm Höjd Bredd Längd GZWS-401 1,0 2,0 3 9x25 Enl. GZWS-402 2,0 4,0 4 11x30 önskemål GZWS-403 3,0 6,0 5 12x34 GZWS-404 4,5 9,0 6 15x42 GZWS-406 7,5 15,0 8 22x58 Typ: GZWS-401/406 Stållinesling, ändlösa Utförande: Varmgalvaniserad lina med 2 st. låspressningar. Standardutförande: Beteckning Max. last ton Stållina 216 TR diam. mm Längd GZWS-300 1,5 8 Enl. GZWS-302 2,4 10 önskemål. GZWS-303 3,4 12 GZWS-304 4,6 14 GZWS-305 6,0 16 GZWS-306 7,6 18 GZWS-307 9,4 20 GZWS ,4 22 GZWS ,6 24 GZWS ,0 26 GZWS ,6 28 Typ: GZWS-300/311 6:24

26 Stållineredskap Grommet (kabelslagen) Stållinesling, Stroppar och ändlöst utförande Grommetdiameter WLL enl. EN med fiberkärna WLL enl. EN med stålkärna Säkerhetsfaktor 9 / 3 mm 1,19 1, / 4 mm 2,12 2, / 5 mm 3,30 3, / 6 mm 4,78 5, / 7 mm 6,50 7, / 8 mm 8,15 9, / 9 mm 10,31 12, / 10 mm 12,73 15, / 11 mm 15,42 18, / 12 mm 18,35 22, / 13 mm 24,01 25, / 14 mm 27,97 30, / 15 mm 31,94 34, / 16 mm 36,56 39, / 18 mm 46,25 49, / 19 mm 51,32 55,50 5 Ändlös 6 Öga i båda ändar Kaus i båda ändar Kaus och öga i ändarna 6:25

27 Stållinestropp 1-partig Utförande: Varmgalvaniserad stållina med låspressade kauser i båda ändar, med en ögla i ena änden. Beslag: Tillverkade i klass 8/10-material. Kan även levereras med OBK/BK-, EKN- eller EK-krokar Typ: GZWE-1XX OBK-krok Typ: GZWE-2XX EK-krok Typ: GZWE-3XX EKN-krok XX = Kod Se tabell nedan Typ: GZWE-4XX Kod Stållina 216 TR diam. mm Max. last ton Krokalternativ Ögla OBK EK EKN ,75 MF OBK-6-10 EK-6-10 EKN ,20 MF OBK-6-10 EK-6-10 EKN ,70 MF OBK-7/8-10 EK-7/8-10 EKN-7/ ,30 MF OBK-7/8-10 EK-7/8-10 EKN-7/ ,00 MF OBK EK EKN ,80 MF OBK EK EKN ,70 MF OBK EK EKN ,70 MF OBK EK EKN ,80 MF OBK EK EKN ,00 MF OBK EK EKN ,30 MF OBK EK EKN ,00 MF OBK-18/20-10 EK EKN ,00 MF BK EK EKN ,00 MF BK EK EKN ,00 MF BK-32-8 EK EKN :26

28 Stållineredskap Stållinestropp, 1-partig, med mjuk linögla + säkerhetskrok (OBK/BK-krok) KROKSTROPP Utförande: Varmgalvaniserad stållina med låspressad linögla i en ände och BK/OBK-krok i andra änden. Standardutförande: Stållina Beteckning 216 TR diam. mm Max. last ton Krok Typ Öglans storlek GZWE ,20 OBK cm GZWE ,70 OBK-7/ cm GZWE ,30 OBK-7/ cm GZWE ,00 OBK cm GZWE ,80 OBK cm GZWE ,70 OBK cm GZWE ,70 OBK cm GZWE ,80 OBK cm GZWE ,00 OBK cm GZWE ,30 OBK cm GZWE ,00 OBK-18/ cm GZWE ,00 BK cm GZWE ,00 BK cm GZWE ,00 BK cm L 6 Typ: GZWE-500 6:27

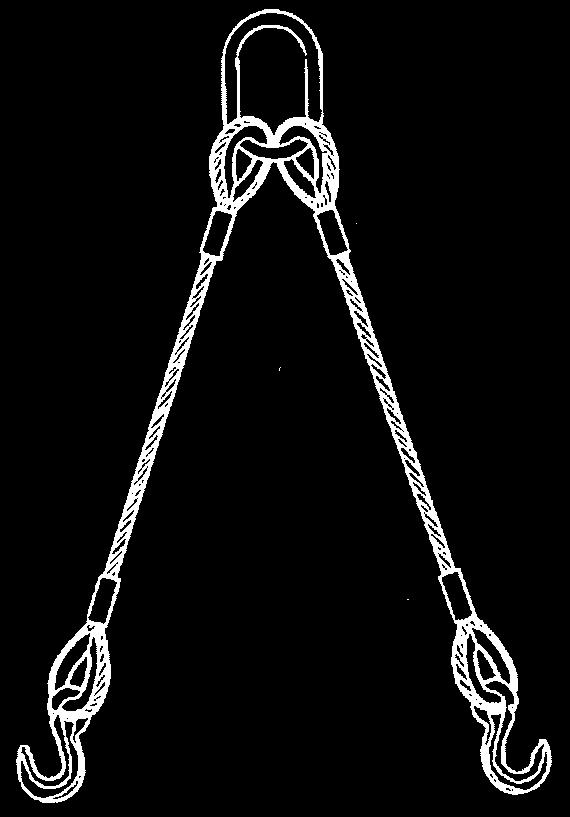

29 Stållinestropp, 2-partig Utförande: Varmgalvaniserad stållina med låspressade kauser i vardera ände, med en ögla i ena änden. Beslag: Tillverkade i klass 8/10-material. Kan även levereras med OBK/BK-, EKN- eller EK-krokar Typ: GZWD-1XX OBK-krok Typ: GZWD-2XX EK-krok Typ: GZWD-3XX EKN-krok XX = Kod Se tabell nedan Typ: GZWD-4XX Kod Stållina 216 TR diam. mm Max. last ton 0-90 Krokalternativ Ögla OBK EK EKN ,10 MF OBK-6-10 EK-6-10 EKN ,70 MF OBK-6-10 EK-6-10 EKN ,40 MF OBK-7/8-10 EK-7/8-10 EKN-7/ ,20 MF OBK-7/8-10 EK-7/8-10 EKN-7/ ,20 MF OBK EK EKN ,30 MF OBK EK EKN ,60 MF OBK EK EKN ,00 MF OBK EK EKN ,50 MF OBK EK EKN ,20 MF OBK EK EKN ,00 MF OBK EK EKN ,80 MF OBK-18/20-10 EK EKN ,00 M BK EK EKN ,00 M BK EK EKN ,00 M BK-32-8 EK EKN :28

30 Stållineredskap Stållinestropp, 3-partig Utförande: Varmgalvaniserad stållina med låspressade kauser i vardera ände, med en ögla i ena änden. Beslag: Tillverkade i klass 8/10-material. Kan levereras med ändbeslag OBK/BK-, EKN- eller EK-krokar Typ: GZWT-1XX OBK-krok Typ: GZWT-2XX EK-krok Typ: GZWT-3XX 6 EKN-krok XX = Kod Se tabell nedan Typ: GZWT-4XX Kod Stållina 216 TR diam. mm Max. last ton 0-90 Krokalternativ Ögla OBK EK EKN ,60 MT-6-10 OBK-6-10 EK-6-10 EKN ,50 MT-6-10 OBK-6-10 EK-6-10 EKN ,60 MT-8-10 OBK-7/8-10 EK-7/8-10 EKN-7/ ,80 MT-8-10 OBK-7/8-10 EK-7/8-10 EKN-7/ ,30 MT OBK EK EKN ,00 MT OBK EK EKN ,00 MT OBK EK EKN ,00 MT OBK EK EKN ,30 MT OBK EK EKN ,80 MT OBK EK EKN ,50 MT OBK EK EKN ,50 MT OBK-18/20-10 EK EKN ,00 MT BK EK EKN ,00 MT BK EK EKN ,00 MT BK-32-8 EK EKN :29

31 Skottkärrelänga 3-partig med spärrkrokar (EKN-krokar) Artikelnr. Max. last ton α0-90 β0-45 Stållina 114 tr diam. mm Längd m GZWT ,7 6 1,0 Fodervagnslänga 4-partig med lyftögla och lastkrok EKN Artikelnr. Max. last ton α0-90 β0-45 Stållina 216-tr diam. mm Längd m GFODER 1,2 8 1,5 6:30

32 Stållineredskap Stållinestropp, 4-partig Utförande: Varmgalvaniserad stållina med låspressade kauser i vardera ände, med en ögla i ena änden. Beslag: Tillverkade i klass 8/10-material. Kan även levereras med OBK/BK-, EKN- eller EK-krokar Typ: GZWF-1XX OBK-krok Typ: GZWF-2XX EK-krok Typ: GZWF-3XX 6 EKN-krok XX = Kod Se tabell nedan Typ: GZWF-4XX Kod Stållina 216 TR diam. mm Max. last ton 0-90 Krokalternativ Ögla OBK EK EKN ,60 MT-6-10 OBK-6-10 EK-6-10 EKN ,50 MT-6-10 OBK-6-10 EK-6-10 EKN ,60 MT-8-10 OBK-7/8-10 EK-7/8-10 EKN-7/ ,80 MT-8-10 OBK-7/8-10 EK-7/8-10 EKN-7/ ,30 MT OBK EK EKN ,00 MT OBK EK EKN ,00 MT OBK EK EKN ,00 MT OBK EK EKN ,30 MT OBK EK EKN ,80 MT OBK EK EKN ,50 MT OBK EK EKN ,50 MT OBK-18/20-10 EK EKN ,00 MT BK EK EKN ,00 MT BK EK EKN ,00 MT BK-32-8 EK EKN :31

33 Polyuretan slitskydd Ett kraftigt slitskydd för krävande situationer. Tillverkat helt i transparent polyuretan. Andra storlekar och varianter offereras på begäran. Finns även med dubbla parallella kanaler. Artikelnr. Inv. mått diameter Utv. mått Längd mm Passande dim. Stållina G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x G x Linlås BG-100 galvaniserade Godkänt för lyft med endast 2 linlås per infästning Helt symmetrisk, kan monteras åt vilket håll som helst Varmgalvaniserat. Standardbultar elgalvaniserade. Kan användas både på höger- och vänsterslagen lina. OBS! Följ monteringsanvisningarna för linlåsen. Se hemsidan eller kontakta oss. Varumärke: Irongrip Dokumentation - Konstruktion och provningar är väl dokumenterade. Spårbarhet gör att varje linlås kan spåras till tidpunkt och plats för tillverkning. Säkerhet - Låsen säkrar infästningen av linan till minst 90% enligt gällande Europa-norm för exempelvis presslås. Lyftgodkännande - Linlåsen är provade av ackrediterad organ enl. EN :2004 och är godkända för lyfttillämpningar med linor för generella ändamål upp till hållfasthetsklass 1960 N/ med två linlås per infästning för samtliga dimensioner. Artikelnr Beteckn. Lindiam. Åtdragningsmoment (Nm) Nyckelvidd Vikt kg G BG G BG-800 6, G BG , G BG , G BG G BG G BG G BG :32 Alla mått i mm

34 Stållinekomponenter Linlås Backlås galvaniserade Enligt IKH Linlås typ backlås godkända för lyft endast i samband med högerslagen lina. Artikelnr. Beteckning För lina diam. Åtdragningsmoment (Nm) Nyckelvidd Vikt kg/st Förp. storlek G N ,09 10 G N ,15 10 G N ,20 10 G N ,28 10 G N ,44 10 G N ,95 10 G N ,60 5 G N ,10 1 Allmänt: Linlås typ backlås godkända för lyft om monteringen sker enligt bruksanvisningen. Linlåsen är avsedda att användas till 6- och 8-kardeliga stållinor med stål- eller fiberkärna upp till och med hållfasthetsklass 1960 N/. Rätt monterat klarar infästningen 80% av linan min. brottlast (MBL). Ej för kardel eller hammar kompakterade stållinor. Det är inte lämpligt att använda plastöverdragna linor för lyfttillämpningar med linlåset. Montering av backlås Före montering skall tillses att backlås är väl rengjort och skruvar och muttrar smorda. Skruvarna skall åtdragas växelvis och jämnt. Sedan linan belastats skall skruvarna efterdragas. Ytterligare efterdragning skall ske efter någon tids användning (några dagar till tre veckor beroende på driftintensiteten). Placera låsen så här: 6 Minsta antal lås för max tillåten belastning: Typ N-6 N-8 N-10 N-12 N-16 N-20 N-25 N-35 Lindiameter , , Minsta antal lås Skivblock med öga Galvaniserat blockhus Skiva av nylon Artikelnr. 1-skiv. skivdiam. spårbredd Förp. storlek G G G G :33 Alla mått i mm

35 Klammerkaus KK-100, galvaniserade Varumärke: Irongrip MONTERING - Den tvådelade kausen gör monteringen enkel. För in linan, böj ihop delarna och kläm ihop genom att dra åt muttrarna. En detaljerad monteringsanvisning finns att tillgå. EKONOMI - Ger bra ekonomi eftersom man bara behöver en enda klammerkaus för varje infästning. Det går åt kortare lina, monteringen går fortare och klammerkausen kan återanvändas. SÄKERHET - Låset säkrar infästningen av linan enligt gällande normer utan att skada linan. Tack vare att kauset är sammangjutet med låsningen får konstruktionen extra bra grepp om linan. TILLÄMPNING - KK-100 är godkänt för lyft med linor upp till hållfasthetsklass 1770 resp N/ utan extra linås. Artikelnr. Beteckning Godkänt för användning vid lyft. För lina diam. * Denna storlek finns endast av modell KK-M. Åtdragningsmoment (Nm) Nyckelvidd Extra linlås för statisk last Extra linlås vid lyft (1770 N/ lina) OBS! Följ monteringsanvisningarna för klammerkaus. Se hemsidan eller kontakta oss. Extra linlås vid lyft (1960 N/ lina) G KK , ,16 G KK ,5 22, ,48 G KK , ,02 G KK ,5 120, ,97 G KK-M20* , ,70 Vikt kg/st Linlås, bygellås, enl. DIN 741 galvaniserade Artikelnr. Dim. tum För lina diam. Ca vikt kg/100 st Förp. storlek G /8 3 1,0 100 G /16 5 1,2 100 G /4 6 1,2 100 G /16 8 2,4 100 G /8 10 4,9 50 G / ,7 20 G / ,0 20 G / ,2 20 G / ,7 20 G / ,1 10 G ,9 10 G / ,2 5 G / ,0 5 G / ,5 1 G / ,0 1 Ej godkänt för användning vid lyft. 6:34 Alla mått i mm

36 Stållinekomponenter Linlås, låsbleck BG-S svart Godkänt för dynamiska lyft med 2 låsbleck per infästning. För stag och liknande räcker 1 st. Miljövänlig KTL-behandling (svart). Kan även fås i rostfritt (AISI 316) utförande. Varumärke: IronGrip SÄKERHET - Låsblecket säkrar infästningen av linan till 100% utan att skada linan. För lyfttillämpningar ska dubbla låsbleck användas för säkerhetsmarginalens skull (3-5 mm lina). MONTERING - Enkel montering tack vare att muttrar är lätt åtkomliga med vanliga verktyg. Eftersom låsblecket ger dragkraft redan vid liten åtdragning är det idealiskt vid sträckning av linan vid inspänningar, stagningar, etc. Artikelnr Beteckn. Lindiam. Moment Nm Nyckelvidd Vikt kg G BG-S G BG-S G BG-S G BG-S G BG-S6* * Ej för lyfttillämpningar. OBS! Följ monteringsanvisningarna för linlåsen. Se hemsidan eller kontakta oss. Linlås, låsbleck bockade galvaniserade, pressade av plåt Artikelnr. För lina diam. Förp. storlek 6 G G G G Ej godkänt för användning vid lyft. Linlås, låsbleck flata galvaniserade, pressade av plåt Artikelnr. För lina diam. mm Förp. storlek G G G G G Ej godkänt för användning vid lyft. 6:35 Alla mått i mm

37 Spetskaus av profilerat material, Enl. DIN 3090 extra kraftig, galvaniserad För stållinor i lyftredskap m.m. Artikelnr. För lina diam. mm. A C L S B Vikt kg/100 st ca G ,1 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 G ,0 Spetskaus av profilerat material galvaniserad B DIN 6899 För: Stållinor och syntetlinor Artikelnr. För lina diam. A C L S B Vikt kg/100 st ca Förp. storlek G ,6 5 0,5 50 G ,6 6 0,8 50 G ,9 7 1,0 50 G ,4 9 1,6 50 G ,8 11 3,0 50 G ,1 13 4,7 20 G ,3 18 6,8 10 G , ,0 10 G , ,5 10 G , ,0 G , ,0 G , ,0 G , ,0 6:36 Alla mått i mm

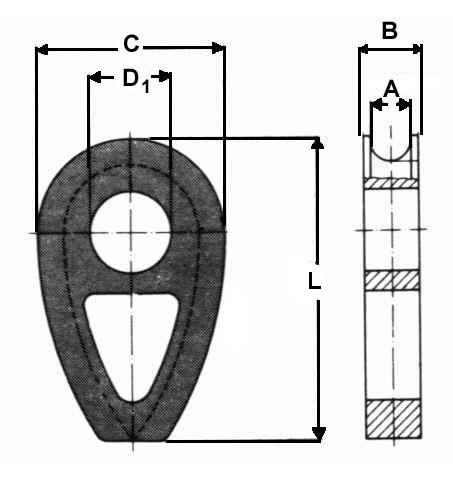

38 Stållinekomponenter Helgjuten kaus enl. DIN 3091 Galvaniserad För: stållinor Artikelnr. För lina diam. A B D1 (obearb). D1 (bearb). max C L Vikt/st ca kg G , ,15 G , ,24 G , ,39 G , ,63 G , ,88 G , ,19 G , ,65 G , ,06 G , ,54 G , ,31 G , ,14 G , ,98 G , ,70 G , ,00 Presslås Ändstopp ES Stållås till mobilkranar Dessa ändstopp är utformade för fullständiga säkra tillämpningar av rotationsbeständig stållina av hållfasthet Stållinan måste uppfylla EN Den avfasade ytan runt cylindern matchar olika monteringsanordningar. För att fördela spänningen över ett större område är borrhålet i ändstoppet något koniskt. Vårt ES-system är utformat för att passa ett antal generella ändstoppstillämpningar. En av dessa är stållinor för kranar. OBS! Innan du beställer är det viktigt att försäkra dig om att höljet där ändstoppet ska sitta matchar ES-diametrarna och längderna efter att ha pressats. 6 Artikelnr. Beteckning Stållina diameter f= 0,61-0,76 Presslås Presslås min max marked Typ Diameter efter pressning (mm) G ES16D36 16,0 16,9 ES D36 D 36 G ES17D36 17,0 17,9 ES D36 D 36 G ES18D36 18,0 18,9 ES D36 D 36 G ES19D44 19,0 19,9 ES D44 D 44 G ES20D44 20,0 20,9 ES D44 D 44 G ES21D44 21,0 21,9 ES D44 D 44 G ES22D44 22,0 22,9 ES D44 D 44 Tolerans +/- +0,4-0 +0,4-0 +0,4-0 +0,4-0 +0,4-0 +0,4-0 +0,4-0 Längd, L, efter pressning ca. (mm) :37 Alla mått i mm

39 Linlås med kil Ytbehandling: Galvaniserade Artikelnr. Lindiam. A B C D E MBL ton Max. last ton Vikt kg/st G ,5 20, ,6 G ,2 2,1 G ,7 G ,4 5,8 G ,0 G ,8 G ,0 G ,3 G ,0 G ,0 G ,7 G ,5 Monteringsanvisning Exempel på felaktig resp. korrekt montering: Figur 1 Figur 2 Figur 3 Figur 4 Trä in linan i kilhuset enligt figur 1 och 2 så att den belastade parten ligger utefter den sida av linlåset som är riktad mot infästningsörat (se figur 6). Lägg in kilen enligt figur 3, belasta linan och kontrollera kilens läge. Anbringa vid varaktiga infästningar ett extra linlås på den böjda fria ändan så nära kilhuset som möjligt enligt figur 4. Genom att detta hindrar kilen att lossna kommer det att fungera som ett säkerhetslås. Vid grövre linor kan i stället för att böja den fria linänden en kort lös linstump av samma dimension användas, vilken läggs i det extra låset parallellt med linans fria ända. Felaktigt Korrekt Här böjs linan mycket hårt vilket ger upphov till spänningskoncentration, brottanvisning och utmattning. Den fria ändan är för kort. Den skall vara minst 6-9 x lindiametern för att säkerställa att linans hela najade alt. glödgade och konade del befinner sig utanför kilhuset. 6:38 Alla mått i mm

40 Stållinekomponenter Gaffeländbeslag För ingjutning med gjutmassa Ytbehandling: Galvaniserade Säkerhetsfaktor: 5:1 Artikelnr. Bult/mutter saxpinne För lina diam. A B C ØD D1 J K MBL ton Max last ton Vikt kg st G ,0 44,5 39, ,5 20, ,4 0,8 G ,5 51,0 49, ,5 25, ,0 1,3 G ,5 63,5 62,0 17,5 30,0 32, ,0 2,3 G ,0 76,0 100, ,0 38, ,0 3,2 G ,0 89,0 85, ,0 44, ,0 5,0 G ,0 101,0 114, ,0 51, ,0 8,8 G ,0 114,0 123, ,0 57, ,0 11,6 G ,0 127,0 135, ,0 63, ,0 16,3 G ,0 162,0 152, ,0 76, ,0 23,5 G ,0 165,0 168, ,0 76, ,0 29,0 G ,0 178,0 190, ,0 89, ,0 45,0 G ,0 229,0 206, ,0 102, ,0 64,5 G ,0 254,0 225, ,0 113, ,0 88,0 Bygeländbeslag För ingjutning med gjutmassa 6 Ytbehandling: Galvaniserade Säkerhetsfaktor: 5:1 Artikelnr. För lina diam. A B C ØD E F G MBL ton Max last ton Vikt kg st G ,0 52,5 14,0 11,0 24,0 43,0 16,0 12 2,4 0,4 G ,5 59,0 17,5 14,0 28,5 51,0 22,0 20 4,0 0,8 G ,5 65,0 20,5 17,5 35,0 66,5 25,4 25 5,0 1,4 G ,0 75,0 26,0 21,0 42,0 75,0 31,0 40 8,0 2,1 G ,0 90,0 33,0 24,0 47,0 92,0 38,0 45 9,0 4,0 G ,0 103,0 36,0 28,0 57,0 106,0 45, ,0 6,0 G ,0 116,0 39,0 32,0 63,0 114,0 51, ,0 7,5 G ,0 130,0 44,0 38,0 70,0 128,0 58, ,0 11,0 G ,0 155,0 51,0 41,0 79,0 137,0 64, ,0 14,0 G ,0 171,0 54,0 44,0 82,0 146,0 70, ,0 17,5 G ,0 198,0 56,0 51,0 89,0 171,0 77, ,0 27,5 G ,0 224,0 62,0 57,0 98,0 194,0 84, ,0 40,0 G ,0 247,0 73,0 65,0 110,0 216,0 94, ,0 52,0 6:39 Alla mått i mm

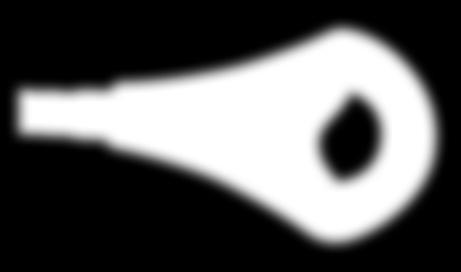

41 Linpäron (för ingjutning) Artikelnr. Nr. Lindiam. mm Max last kg A B C D E F G H I Vikt kg G , ,3 G ,5 13, ,4 G ,5 15, ,7 G ,5 17, ,0 G ,3 G ,6 G ,4 G ,6 G ,6 G , ,4 G , ,0 G , ,5 G , ,5 G ,5 G ,5 G ,0 En stållina som har större dimension än vad som visas i tabellen får inte gjutas till ett linpäron, även om I måttet skulle tillåta detta. Arbetslasten på linpäron är baserade på brottslasten gällande stållina av Warrington Seale-konstruktion, 6x36+FC, dividerad med säkerhetsfaktor 5. Schackel (för koppling av linpäron) Artikelnr. Nr. Max last kg A B C D E F G , ,9 G ,5 G , ,7 G ,1 G , ,1 G ,6 G , ,0 G ,2 G , ,5 G ,9 G ,1 G ,5 G ,0 Vikt kg *Rekommenderad last för Grip-operationer 6:40 Alla mått i mm

42 Stållinekomponenter Dragstrumpa - Enkel, dubbel & dubbel med lekare för kabel och lina Material: Handgjord av varmgalvaniserad seghärdad lina. Utförande: ENKEL med kaus, DUBBEL och DUBBEL med lekare Enkel Artikelnr. Enkel Artikelnr. Dubbel Artikelnr. Dubbel m lekare För lina Längd ca Vikt kg/st G G G ,05 G G G ,08 G G G ,12 G G G ,40 Dubbel Dubbel med lekare Spänngroda Utförande: Svarta, sänksmidda av stål. 6 Artikelnr. Ej avsedda för lyft. För lina diam. Öga DØ Brottlast ca kg Max belastning ca kg Vikt ca kg / st G Ø ,25 G Ø ,85 G Ø ,20 G x ,85 G x ,80 G x ,20 Användningsområde: Snabbinfästning av lina. Ju större kraft som anbringas desto mer straffar spänngrodan på linan. Bruksanvisning samt skötsel av spänngroda Använd spänngroda endast för spänning av linor. Innan spänngrodan tas i bruk, kontrollera att det inte finns någon yttre skada och kontrollera först att den fungerar oklanderligt. Observera att det är korrekt storlek för respektive stållinediameter. Se till att tänderna är rena samt torra utan olja, smörjmedel eller smuts för att undvika att spänngrodan ej griper. (Ta bort eventuell smuts med en borste) Se till att spänngrodan aldrig blir överbelastad. 6:41 Alla mått i mm

43 Stållinesax Stållinesax - CC 04 Stålinesax CC 04 är en en-hands sax för upp till 4 mm stållina, Vidd: 60 mm (stängd) Stållinesax - CC 12 Stållinesax CC 12 är en lättvikts sax för upp till 12 mm stållina. Vidd: 170 mm (stängd) Stållinesax - CC 18 Stållinesax CC 18 är en robust sax för upp till 18 mm stållina. Vidd: 260 mm (stängd) CC 04 CC 12 CC 18 Artikelnr Beteckn. För max. lindiam. Längd Vikt kg G CC mm 0,3 G CC mm 2,2 G CC mm 7,7 Stållinesax Varumärke: IronGrip Stegmatad stållinesax, enhandsfattad: Stegmatade, utväxlade stållinesaxar gör det enkelt att kapa linor utan ansträngning. De är ergonomiskt utformade med pivoterande skär i Cr-V stål. SCS-serien tillverkas i Tyskland och är av högsta kvalitet. Alla delar är utbytbara. SCS-serien finns i två storlekar, en upp till 13 mm lina och en upp till 18 mm lina. Stegmatad stållinesax, tvåhandsfattad: Stegmatade, utväxlade stållinesaxar med tvåhandsgrepp gör det möjligt att kapa även riktigt kraftiga linor. Saxarna är ergonomiskt utformade med pivoterande skär i Cr-V stål. SCSZ-serien tillverkas i Tyskland och är av högsta kvalitet. Alla delar är utbytbara. SCSZ-serien finns i två storlekar, en upp till 20 mm lina och en upp till 30 mm lina. Artikelnr Beteckn. För max. lindiam. kompakt lina standard lina Längd Vikt kg G SCS ,8 G SCS ,7 G SCSZ ,9 G SCSZ ,3 6:42 Alla mått i mm

44 Stållinekomponenter Presslås av aluminium Artikelnr. Benämning Antal i förp. G Alu T-2 mm 200 G Alu T-3 mm 200 G Alu T-4 mm 200 G Alu T-5 mm 100 G Alu T-6 mm 100 Presslås av koppar Artikelnr. Benämning Antal i förp. G TCU-1,5 mm 200 G TCU-2 mm 200 G TCU-3 mm 200 G TCU-4 mm 100 G TCU-5 mm 100 G TCU-6 mm Wiretape, lintape för najning av linändar. Artikelnr. B L Kg / st G Svart, bredd 19 mm Längd = 50 m 0,51 G Svart, bredd 50 mm Längd = 50 m 0,98 6:43 Alla mått i mm

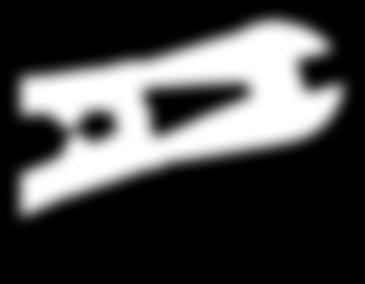

45 Handverktyg för presslåsning av stållinor Seglartång Artikelnr. För T-lås nr Längd Vikt kg G ,0 * G , ,9 ** * Denna tång levereras utan pressbackar. Pressbackar finns från T-lås nr. 1-6 och beställes separat. ** Denna tång levereras komplett med pressbackar för T-lås nr. 1-3,5. Seglartången är avsedd för pressning av presslås i aluminium och kopppar från storlek 1-6. Används med fördel när man skall pressa stållinor i trånga utrymmen och t ex på en båt. Själva pressverktygen är utbytbara och varje storlek på presslås har sin egen storlek på verktyget. För att nå full styrka på presslåsförbandet krävs att hela låsets längd pressas till korrekt diameter. Handhavandeinstruktion för Seglartång För val av storlek på lås till aktuell stållina hänvisas till TALURIT PRESSLÅSINSTRUKTION. Verktygen skall monteras så att märkningen är synlig på framsidan av tången, dvs. där dekalen för justeringsinstruktioner finns. Pressning skall göras längs hela låsets längd för att erhålla full styrka på förbandet. Kontroll av pressning kan göras genom att mäta diameter efter pressning. Riktlinje är att lås nr. 2 skall vara 4 mm (2x2) i diameter efter pressning. För noggrannare uppgifter hänvisas till TALURIT PRESSLÅSINSTRUKTION. Notera följande vid pressning: starta pressningen i mitten eller på ytterkanten av presslåset. Säkerställ att hela låset pressas. låset skall monteras vinkelrätt i tången. Felaktig montering kan medföra otillräcklig pressning. säkerställ att verktygen pressas samman ordentligt. Vid sammanpressning skall korrekt diameter efter pressning erhållas. Vi rekommenderar att man kontrollerar diametern. Pressbackar till Seglartång G : Artikelnr. Backar till: G G G G G G mm 2,5 mm 3 mm 4 mm 5 mm 6 mm 6:44 Alla mått i mm

46 Stållinekomponenter Wirefett, Dinitrol Smörjande rostskyddsfett Egenskaper Wirefett är ett rostskyddsfett med mycket god rostskyddsförmåga och med goda smörjegenskaper. Dess vidhäftning mot järn- och stålytor är god. Skyddsfilmen som är gulbrun och fettaktig har mycket smidig konsistens. Användningsområde Wirefett är främst avsett för rostskydd i sådana fall, då man förutom ett gott rostskydd även önskar god smörjförmåga hos skyddsfilmen. Det är väl lämpat för rostskydd av maskindelar som fordrar god smörjning och behöver ett gott rostskydd under varierande väderleksförhållanden t.ex på fartyg. Wirefett lämpar sig synnerligen väl som smörjmedel på löpande wire. Wirefett är utmärkt också för enbart rostskydd av järn- och stålföremål, som lagras eller transporteras under krävande korrosionsbetingelser. Vid behandling av rostig wire bör en förbehandling med GL 41 företas för att öka inträngningen till wirens kärna. Artikelnr. Typ Förpackning G Wirefett 10-liters dunk Wireolja, Dinitrol 41 Tunn, penetrerande rostskyddsvätska Egenskaper DINITROL 41 är en rostskyddsvätska med god förmåga att tränga in i spalter och fogar. DINITROL 41 tränger även genom rost och smuts och förhindrar fortsatt rostning. Sedan lösningsmedlet avdunstat kvarlämnar DINITROL 41 en gulbrun, fettaktig skyddsfilm, som ger mycket gott roskskydd inomhus eller i kallförråd. I kombination med ytterligare rostskyddsmedel erhålles tillförlitligt rostskydd även utomhus. Användningsområde DINITROL 41 är speciellt avsedd för rostskydd av konstruktioner, maskiner och detaljer, som inte kan befrias helt från smuts eller redan bildad rost. DINITROL 41 stoppar effektivt redan pågående rostangrepp och är därför idealisk vid renovering av järnkonstruktioner. DINITROL 41 lämpar sig även utmärkt för skydd av väl rengjorda och torra järn- och stålytor, där en lättare skyddsfilm önskas. Dessutom kan DINITROL 41 användas som transport- och lagringsskydd av hel- och halvfabrikat. 6 Artikelnr. Typ Förpackning G Wireolja 20-liters dunk Fysikaliska och kemiska data WIREFETT, DINITROL Färg Gulbrun Typ av film Fettaktig Densitet vid 23 C 915 kg/m3 DAM 4:1 Rek filmtjocklek - torr film µm Torktid 1 h Lägsta lagringstemperatur -20 C Förbrukning 0,07 kg/m2 Avrinning av skyddsfilmen vid 55 Skyddstider - Inomhuslagring 1-3 år - Utomhus under tak 1-2 år WIREOLJA, DINITROL 41 Färg Gulaktig Typ av film Fettaktig Densitet vid 23 C 846 kg/m3 DAM 4:1 Viskositet vid 23 C, DIN2 55 s DAM 5:1 Lösningsmedel Lacknafta Torrhalt 45% (vikt) DAM 2:1 Flampunkt 40 C DAM 4:1 Brandfarlighetsklass 2b Yrkeshygieniskt luftbehov 900 m3/l Rek filmtjocklek 8 µm Torktid 1-2 h Lägsta lagringstemperatur -30 C SAE J400 Inverkan på lack Ingen SS Förbrukning 0,02 l/m2 Skyddstider - Inomhuslagring 9-15 månader 6:45 Alla mått i mm

47 Stållinespray OKS 451 Helsyntetiskt smörjmedel för stållinor, drivkedjor och liknande God vidhäftningsförmåga Mycket gott motstånd mot kallt och varmt vatten, såväl som för saltlösningar. Artikelnr. G Förpackning 400 ml Wirelock WIRELOCK - Tvåkomponents gjutmassa för fastgjutning av stållinor i beslag WIRELOCK är resultatet av en målmedveten vidareutveckling av tekniken med kallhärdande tvåkomponentsmassor. Den innehåller inte epoxy och har många fördelar framför traditionell zinkgjutning. - WIRELOCK kräver ingen uppvärmning. Man riskerar alltså inte att ståltrådarnas hållfasthet skall försämras. - WIRELOCK är lätt att arbeta med. Gjutningen kan utföras där linan skall användas. - WIRELOCK tillåter full belastning redan 1 1/2 timme efter gjutningen. - WIRELOCK är motståndskraftigt mot syror, saltvatten, olja, fett och aggressiva atmosfärer. (Vissa lösningsmedel och starka alkalier kan dock vara skadliga). - WIRELOCK är godkänt av Lloyd s Register of Shipping och Det Norske Veritas. - WIRELOCK kan användas till alla former av socketing, från klena dimensioner till grova, som t ex förankring av borrplattformar. Artikelnr. G G G G Förpackning 1 liter 0,5 liter 0,25 liter Booster Åtgång av WIRELOCK för olika lindimensioner och motsvarande sockets: Lindiameter upp till: Åtgång av WIRELOCK: mm liter 0,03 0,05 0,08 0,12 0,17 0,24 0,4 0,65 0,9 1,2 Lagringstid för wirelock är 9 månader, det bör därför ej användas efter stämplingsdatum. Produktdatablad kan erhållas för teknisk och kemisk information. 6:46 Alla mått i mm

48 Teknisk information Benämning av kranlinor 6 6:47

49 Skiss av i en standardlina ingående delar Kärntråd i kardel Lintråd Kardel Stållina Kärna av natur/syntetfiber* eller stål *) Kärnan Kardelerna slås kring en kärna av fiber eller stål. Om linan är försedd med fiberkärna används beteckningen +FC. Om linan har en stålkärna bestående av en kardel är beteckningen +WSC. Om linan har en stålkärna bestående av en stållina är beteckningen +IWRC 6:48

50 Teknisk information Kardelkonstruktioner Standardkonstruktioner Liktrådig Alla i linan ingående trådar har samma diameter. Seale med fylln. tr. Trådarna i yttre och inre lagret har samma diameter, utrymmet mellan lagren utfylles med tråd av annan diameter. Seale Varje lager har olika tråddiameter. Samma trådantal i yttre och inre lager. Warrington - Seale Denna konstruktion är en kombination av Warrington och Seale Warrington Trådarna i yttre lagret har två olika diametrar. Exempel på Linsektioner Standardkonstruktioner 42-tr. Liktrådig 6x7 + FC 144-tr. s.k. böjligt tågv. 6x FC 6 49-tr. 6x7 + WSC 216-tr Warrington-Seale 6X36 WS + FC 72-tr. s.k. böjligt tågv. 6x FC 265-tr Warrington-Seale 6x36 WS + IWRC 114-tr. Liktrådig 6x19 + FC 133-tr Multipel, rotationsfri 18x7 + WSC 133-tr. 7x19 + WSC 245-tr, rotationsfri 35x7 + WSC 6:49

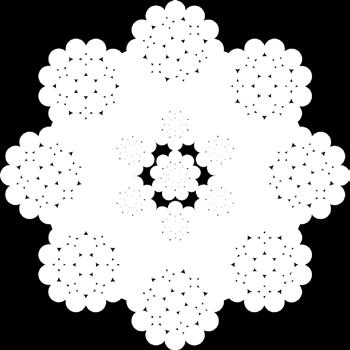

51 Exempel på Linsektioner Specialkonstruktioner PYTHON Super 8 R PYTHON Power 9 R PYTHON Super 8 S PYTHON Lift PYTHON Super 8 C PYTHON Hoist C PYTHON Flameshield 8 PYTHON Ultra PYTHON Power 9 S PYTHON Compac 35 6:50

52 Teknisk information Slagningssätt 6 Högerslagning är standard men vänsterslagning kan i vissa fall tillämpas då lyftanordningen kräver linor med båda slagningssätten. Det kan gälla en lyftkran där lastens rotationstendens måste hindras. En korsslagen lina är mera motståndskraftig vid omild behandling än den langslagna. Det gäller exempelvis vid montage där stor aktsamhet skall iakttas under alla förhållanden. Yttertrådarnas anliggningsyta mot skivor etc. är större vid langslagna linor. Den korsslagna linan har mindre rotationsbenägenhet vid frihängande last än den langslagna, som f.ö. alltid bör vara gejdad under drift. I övrigt har höger och vänsterslagna linor samma teknologiska egenskaper. Högerslagna linor finnes i allmänhet som lagervara. 6:51

53 Lintråd Hållfasthet Hållfasthetsklassen för linan anger den i linan ingående trådens hållfasthet. Angiven hållfasthetsklass är minimivärde och också det värde som användes vid beräkning av linans brottlast. De vanligaste är: 1570 N/ (160 Kp/) 1770 N/ (180 Kp/) 1960 N/ (200 Kp/) 2160 N/ (220 Kp/) Tråden kan vara blank, förzinkad eller i rostfritt material. Stållinors förlängning Alla linor genomgår en förlängning av olika grad då de utsätts för belastning. Det finns tre förlängningsfaser: Initial förlängning (konstruktionsrelaterad) Initial förlängning innebär att under linans inledande användning (inkörningsperioden) beror på att linan självjusteras efter driftsvillkoren. Hur stor denna förlängning är beror på linans konstruktion och de ungefärliga värdena visas i tabellen nedan. Belastning Säkerhetsfaktor Förlängning i % av linans totallängd Lina med fiberkärna Lina med stålkärna Lätta laster 8 0,25 0,125 Normala laster 5 0,50 0,25 Tunga laster 3 0,75 0,5 Elastisk förlängning (töjning) Elastisk förlängning är den förlängning som sker när linan belastas inom sin elasticitetsgräns. Denna förlängning återgår när belastningen avslutas. Hur stor förlängningen blir beror på hur länge den är under belastning, hur stor belastningen är, linans metalliska genomskärning samt dess elasticitetsmodul. Värdet beror på linans konstruktion och den procentuella belastningen. I normalfallet rör det sig uppskattningsvis om 0,20 till 0,60 %. Elasticitetsmodulen är ett mätvärde för förlängning under belastning och varierar beroende på linans konstruktion. Plastisk förlängning Plastisk förlängning är permanent och inträffas när belastningen överskrider linans elasticitetsgräns. Den elastiska gränsen kan uppskattas till % av linans minsta brottlast. Kapning av stållinor Kapning sker normalt genom glödkapning och därigenom blir ändarna konade. Detta utföres i speciella maskiner. Om kapning skall göras t.ex. vid monteringsplats kan kapskiva användas. Linan måste bendslas ordentligt på båda sidor om kapstället. Utförande: På en förformad lina behövs ej mer än en bendsel på var sida av kapstället. På ej förformad lina behövs två bendslingar. Bendslingens längd skall vara 3 x lindiametern. Avståndet mellan bendslingarna skall vara 3 x lindiametern. OBS! Rotationsfri stållina skall ha minst 4 bendslingar på var sida om kapstället. 6:52

54 Teknisk information Hantering Leveranser av linor sker på trummor, träkors eller i buntade ringar Skador kan uppstå redan vid mottagandet. Lyft får inte ske med gafflarna under eller inuti trumman eller rullen (figur 1). Lyft enligt figur 2, 3 eller 4. Rätt hantering 6 Fel hantering 6:53

55 Hantering Korrekt sätt att linda av en lina. Nedanstående illustration visar ett felaktigt sätt att linda av en lina. 6:54

56 Teknisk information Mekaniska skador Det är nästan omöjligt att göra en lista över alla olika typer av mekanisk skada som en lina kan utsättas för. Därför bör följande exempel endast användas som en riktlinje. Ingen av dessa skador går att åtgärda. Dock kan skadans omfattning variera från en lätt kosmetisk förändring till total obrukbarhet av linan. Om du är osäker på skadans omfattning bör linan bytas ut. Stållina som rullat av skivan. Fågelbo (6-kardelig lina) orsakat av chockbelastning. Flervarvsspolning: Slitage mellan lagren. Fågelbo (icke roterbar lina) orsakat av slitna linspår. Trumspolning: linbrott mellan trumspåren. Fågelbo orsakat av för trång linskiva 6 Trumspolning: Slitage vid korsningspunkterna. Utskjutande kärna beroende på chocklast, inbyggda spänningar vid installation, trånga linskivor eller feltaktig linkonstruktion. Trådbrott under linans användningstid Om man vid inspektion hittar ett specifikt antal trådbrott måste stållinan bytas ut eftersom det indikerar att linan har nått slutet på sin utmattningsliftlängd. Det går att särskilja utmattningsbrott från dragbrott av trådar baserat på hur de ser ut: Dragbrott (skål- och konformat) Utmattningsbrott (rakt och kantigt 6:55

57 Kinkbildning och dess effekt 1. En tillsynes ofarlig ögla har uppstått genom felaktig avlindning. 2. Här har öglan blivit hårt åtdragen. 3. Ett försök att räta ut öglan genom återvridning. och hamring omlagrar helt trådarnas lägen. 4. Efter en tids användning uppträder trådbrott koncentrerade till ett ställe. 6:56

58 Teknisk information Pålindning Olika typer av lintrummor Vänsterslagen Högerslagen Rätt pålindning för högerslagen lina. Vänsterslagen Högerslagen Från vänster till höger Från höger till vänster 6 Rätt pålindning för vänsterslagen lina. Högerslagen Vänsterslagen Från höger till vänster Från vänster till höger 6:57

59 Linskivor Som allmän regel gäller: STOR SKIVDIAMETER = LÅNG LINLIVSLÄNGD Nedanstående tabell anger rekommendationer samt minimivärde för några olika linkonstruktioner: Böjförhållande D d D = Skivdiametern d = Lindiametern Linkonstruktion Minimum 6x7 42 6x24 Seale + FC 26 6x19 Seale 32 6x36 Warrington Seale 21 18x7 eller 19x7 Rotationsfri 34 Python Classic Python Super 8 R - S - C 20 Python Flameshield 8 20 Python Power 9 R - S 26 Python Ultra S 26 Python Lift / Hoist 20 Spårform Vidstående illustration visar vikten av att skiva med rätt linspår användes. För stort spår. Risk för plattning av linan. Den kan också slita ned ett spår (se streckad linje). Då en ny lina med rätt diam. pålägges åstadkommer de vassa kanterna brottanvisningar. För kort linlivslängd. För stor lina för spåret. Den blir plattad i sidled med resultat att trådarna omlagras. Även här erhålles alldeles för kort livslängd på linan. Korrekt spårform vars diam. (prickstreckad linje) är xlindiametern. Linan får en anliggning på mera än en tredjedel av omkretsen. Här erhålles bästa livslängd på linan. 6:58

60 Teknisk information Smörjning - Eftersmörjning Den smörjning som nya stållinor får under produktion är hållbar under lagringsperioden och i början av stållinans livstid. Stållinor bör i övrigt eftersmörjas regelbundet. Bra smörjning är viktig för linans livstid, då smörjningen tjänar både som skydd mot korrosion och som en faktor som reducerar friktionen mellan trådarna och parterna i linan. Smörjmedlet bör ha en konsistens som gör det möjligt för det att tränga bra in i linan. Linan bör rengöras innan den eftersmörjes. För att uppnå maximal effekt skall smörjmedlet läggas på linan där den öppnar sig, t.ex. under körning över en skiva eller på en trumma. 6 INKÖRNING AV STÅLLINA När stållinan är rätt monterad och löper lätt över alla blockskivor, då kan inkörningsfasen börja. Linan skall köras med lätt belastning, ca 10% av arbetslasten, i minuter, med låg hastighet. Denna inkörningsprocess ger lina och linkomponenter möjlighet att anpassa sig till de arbetsförhållanden som är tänkt. Den tid som används till inkörning kommer att bli intjänad flera gånger med en ökning av linans livslängd. 6:59

61 Funktioner för Python-linor Viktiga fördelar Specialstållinor ger stora fördelar jämfört med vanliga stållinor. För vissa tillämpningar ökas livslängden väsentligt, och vid andra tillämpningar ger linorna en betydligt högre brottlast vilket gör det möjligt att minska storleken på lyftanordningens komponenter. Ofta går båda dessa mål att uppnå samtidigt. Under de senaste årtiondena har WDI utvecklat och ständigt förbättrat ett antal funktioner och tillverkningstekniker som gör PYTHON-stållinorna till förstahandsvalet för krävande applikationer och användare. PlastGuard LongLife HiPac ForcePac Skicklighet och erfarenhet PYTHON-stållinor skulle inte vara så speciella om det inte vore för skickligheten hos våra arbetare. Även om tekniken är en viktig faktor, utgör hantverksskickligheten fortfarande en stor del av tillverkningen av stållinor. Skickliga arbetare med stor erfarenhet krävs för att tillverka linor som uppfyller våra höga konstruktionskrav. WDI är stolta över vår personal, som tar sig an sitt arbete med en enastående vilja att uppnå utmärkta resultat. Deras hängivenhet bevisas genom företagets mycket låga personalomsättning, där den genomsnittliga medarbetaren stannar i 20 år. Vi är medvetna om att detta är en av våra största tillgångar. För att bibehålla kunskapen inom företaget har vi som filosofi att hela tiden utveckla våra färdigheter och överföra dem till den yngre generationen. 6:60

62 Teknisk information PlastGuard - inkapsling av kärnan En del PYTHON-linor har en plastinkapslad kärna som heter PlastGuard. PlastGuard har flera fördelar jämfört med stållinor utan inkapsling. Dessa fördelar leder i slutänden till att linans livslängd förbättras och hjälper operatören att minska avbrott i driften. Beläggningsmaterialets prestanda är avgörande för linans livslängd. Under de senaste årtiondena har WDI genomfört omfattande forskning och hela tiden förbättrat materialen. Förebygger att kärnan går sönder i förtid I en lina orsakar trycket från de yttre kardelerna skador på trådarna i det underliggande lagret. Det är här som linorna går sönder först. Detta utgör ett säkerhetsproblem, eftersom hela linans kärna kan gå sönder trots att linan inte visar tecken på skador genom brott i yttertrådarna. PlastGuard ger ett skyddande plastlager mellan ytterlagret och kärnan, vilket förhindrar direkt kontakt mellan metall och metall och därmed skador på kärnan. Kärnan ska helst förbli intakt tills trådarna går av i ytterlagret, vilket ger en synlig varning om att linan bör bytas ut. utan PlastGuard: direkt kontakt mellan intilliggande lager i linan med PlastGuard: tydlig separation mellan lagren i linan Dubbelt rostskydd Stållinans livslängd minskar dramatiskt utan smörjning. Att smörja kärnan i en stållina kan ofta vara problematiskt: vanliga metoder för smörjning inklusive trycksmörjning klarar inte att föra in det nya smörjmedlet i innerkärnan. När du kapslar in kärnan med PlastGuard stannar fabrikssmörjningen kvar på insidan. Stållinans livslängd förkortas då inte på grund av att den torkar ut. Samtidigt hålls vatten och partiklar som är vanliga orsaker till rost och försämring av linan kvar på utsidan. 6 smörjmedlet tränger inte ut vatten och partiklar tränger inte in Minskar effekten av stora trumvinklar Stora trumvinklar är ofta orsak till att det uppstår vridmoment i stållinan. Om stållinan förvandlats till ett fågelbo eller om kärnan sticker ut, måste stållinan kasseras i förtid. PlastGuard minskar effektivt vridmomentet i kärnan och ger ett stabilt underlag för de yttre kardelerna. Detta bidrar till att öka linornas livslängd vid snäva trumvinklar till en acceptabel eller mer ekonomisk nivå. höga trumvinklar får linan att glida OCH rotera i blockspåret 6:61

63 HiPac - kompakteringsteknik WDI:s kardelkompakteringsteknik HiPac sätter standarden för varsam, men mycket effektiv kompaktering av kardeler. Ständig forskning om parametrarna för kompaktering av kardeler har lett till utvecklingen av WDI:s HiPackompakteringsteknik. HiPac innebär en kompromiss mellan å ena sidan högsta kompakteringsgrad, och å andra sidan varsammast möjliga behandling av linans metallstruktur. Därmed kan HiPac-kompakteringen ge högsta möjliga brottkraft med minsta möjliga inverkan på böjutmattningen, vilket ger PYTHON-stållinan många fördelar: okompakterad HiPac kompakterad liten kontaktyta: högt tryck för kontaktpunkten större kontaktyta: minskat bärande tryck Trummor med flera lager I system med flera lager stållina kan okompakterade stållinor göra att trådarna i två intilliggande slingor griper tag i varandra i trummans övergångszoner. Detta åtföljs ofta av ett hörbart knäppande ljud och i allvarliga fall gnistbildning. Detta leder till att yttertrådarna går sönder snabbare och att linan måste kasseras i förtid. HiPac-kompaktering ger våra linor en mjuk yta för varje kardel. Detta innebär att trådarna inte griper tag i varandra och att skadorna blir mindre, vilket ökar linans livslängd till en mer ekonomisk nivå. högre slitage via friktion eller att trådarna griper tag i varandra slät yta där trådarna inte griper in i varandra lika mycket Korrekt spolningsmönster Linans minskade tendenser till ovalisering och minskad diameter under användning ger ett mycket enhetligt spolningsmönster, vilket är det viktigaste kravet för att Lebus flerlagersystem ska fungera ordentligt. PYTHON-linor med HiPac har visat sig spolas upp korrekt även med ett stort antal lager. ostrukturerat spolningsmönster enhetligt spolningsmönster med HiPac 6:62

64 Teknisk information ForcePac - kompakteringsteknik I flerlagersystem kasseras stållinor oftast inte på grund av att de blir utslitna, utan i stället på grund av att linorna krossas i trumman (drum crushing). Den här effekten uppstår i trummans övergångszoner på grund av hög dragkraft på linan, stora spolningsvinklar eller trådar som griper in i varandra från intilliggande trumslingor. Även om stållinan inte är så utsliten att dess livslängd är slut, måste den kasseras på grund av att linor och kardeler har krossats. Även om HiPackompakterade linor ger högt motstånd, kräver en del kranlösningar en mer avancerad lösning. WDI har utvecklat kompakteringslösningen ForcePac, som ska skydda linor i system med flera lager från att krossas. ForcePac-kompakterad stållina ger en slät och nästan rund omkrets när trumman spolar in. Linor och kardeler i den intilliggande slingan kan inte gripa in i varandra längre. I stället glider de av den intilliggande slingan och in i sitt förbestämda läge i spolningspaketet. Detta minskar skadorna på mekanismen med % jämfört med konventionella stållinor. ForcePac finns tillgängligt för både rotationsfattig och icke-rotationsfattig stållina. okompakterad PorcePac kompakterad högre slitage via friktion eller trådar som griper i varandra nästan rund yta/mycket låg friktion och färre trådar som griper in i varandra 6 En ytterligare fördel är den optimala tryckfördelningen i blockspåret. En okompakterad lina utsätts för högt slitage när den löper över blocket eftersom topptrådarna endast har punktkontakt med blockspåret. ForcePac-kompaktering ger maximalt stödområde. Slitaget minskar i hög grad och både linans och blockets livslängd ökar i hög grad. Det är framför allt i system med låg konstruktionsfaktor som ForcePac-stållinor kan ge ekonomiska fördelar jämfört med konventionella konstruktioner. högt punkttryck större kontaktyta ger maximalt tryck maximal kontaktyta ForcePac-kompakterade linor är också mycket lämpliga för användning i smutsiga eller dammiga miljöer, till exempel inom skogsindustrin. När vanliga linor dras genom leran, böjs runt träd och släpas över stenar förstörs de på insidan genom penetrerande partiklar. Eftersom luckorna mellan både kardeler och trådar är slutna, ger PYTHON-skogslinor en mycket rund och jämn yta. En särskild katalog finns tillgänglig från Europas marknadsledande företag inom stållinor för skogsbruk. 6:63

65 Konstruktion av linor med lång livslängd För konventionellt konstruerade stållinor ordnas kardelerna i olika lager så att de korsar varandra i vinkel. En sådan konstruktion orsakar skador på trådarna i intilliggande lager med kardeler. Skadade linor går sönder i förtid, och om felet inte upptäcks kan det leda till att kärnan brister under användning. Vissa PYTHON-linor innehåller vår LongLife-konstruktion, som innebär att de invändiga kardelerna och trådarna inte korsas. Därmed ger stållinan överlägset motstånd mot slitage och ökad livslängd. En extra fördel för PYTHON-linor med LongLife är den extremt höga brottgränsen. LongLife ökar metallens tvärsnittsyta (fyllnadsfaktor), vilket resulterar i brottlaster som är betydligt högre än i andra konstruktioner. Kardeler som korsas i vanliga icke-rotationsfattiga stållinor LongLife-konstruktion undviker att interna kardeler och trådar korsas När bör rotationsfattiga linor användas? I varje stållina skapar den skruvformade strukturen hos kardeler och trådar vridmoment när lasten lyfts. För ickerotationsfattiga linor är vridmomentet enhetligt eftersom alla trådar och linor är lagda i samma riktning. Därför börjar linan rotera runt sin längsgående axel för att försöka eliminera vridmomentet. Vid flera fall och stora lyfthöjder får vridmomentet i slutänden krokblocket att vridas. Principen bakom den rotationsfattiga stållinan är att balansera vridmomentet genom att lägga kärnan och de yttre kardelerna i motsatt riktning. I en högerriktad lina är kärnan alltså slagen åt vänster medan yttertrådarna är slagna åt höger, eller tvärtom. När lasten lyfts, kompenseras vridmomentet från det yttre lagret av det inre lagret. Linan är stabil och kommer inte att rotera runt sin axel, eller rotera i mycket låg grad. Icke-rotationsfattig Rotationsfattig En stållina klassificeras som rotationsfattig om den inte roterar mer än 360 vid en längd av gånger linans diameter med 20 % last. Rotationsfattiga linor används för att: lyfta ostyrda laster i ett enda fall lyfta ostyrda laster i flera fall och stora lyfthöjder Icke-rotationsfattiga stållinor används för att: lyfta styrda laster i ett enda fall lyfta ostyrda laster i flera fall och låga lyfthöjder lyfta ostyrda laster i par om vänster- och högerslagna linor 6:64

66 Teknisk information Rotationsegenskaper Alla konstruktioner med PYTHON:s rotationsfattiga linor överskrider klart ovan nämnda klassificering över ett brett spektrum av laster, vilket gör dem till förstahandsvalet vid tillämpningar som kräver mycket rotationsfattiga stållinor. 0,02 Rotationsfaktor 0,015 0,01 0, , Last i % av MBL Classic 35 Compac 35 Plus Compac 35 Hoist C Lift Rekommendationer för slagningstyp Beroende på typ av trumma rekommenderar vi följande slagningstyper för konstruktioner med PYTHON-linor: Rotationsfattiga PYTHON-linor (kan användas med en lekare) 6 Trumma med ett lager Rekommenderad slagningstyp Trumma med flera lager Rekommenderad slagningstyp Classic 35 Korsslagen Hoist C Langslagen Classic 35 P Korsslagen Lift Korsslagen Compac 35 Langslagen Compac 35 P Langslagen Compac 35 Plus Langslagen Icke-rotationsfattiga PYTHON-linor (får inte användas med en lekare) Trumma med ett lager Rekommenderad slagningstyp Trumma med flera lager Rekommenderad slagningstyp Solid 6 R Korsslagen Construct 6 Korsslagen Flameshield 8 Korsslagen Solid 6 C Beror på applikationen Super 8 R Korsslagen Solid 8 C Beror på applikationen Power 9 R Korsslagen Super 8 C Beror på applikationen Multi Korsslagen Super 8 S Korsslagen Super 8 CD Beror på applikationen Power 9 S Korsslagen Ultra S Korsslagen Ultra CP Beror på applikationen 6:65

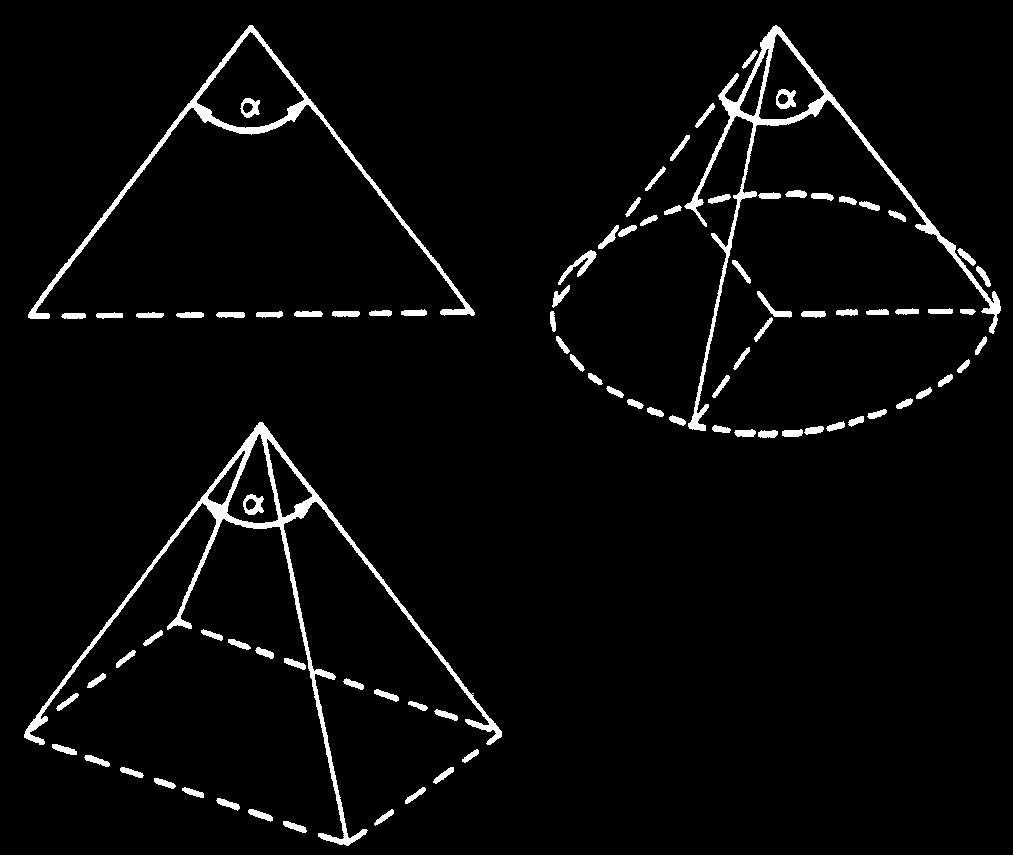

67 Belastningstabell för stållinestroppar med fiberkärna enligt EN Tabellen är beräknad efter hållfasthetsklass 1770/1960 N/ och anger maximal last för de vanligaste linkonstruktionerna ( Ø 3-7 mm 114- tr 1770N/, Ø 8-60 mm 216-tr 1960 N/ ) som används till stroppar. Max last i ton Enkel 2-partig* 3- & 4-partig* Ändlös Lin Ø mm Rakt Snarat U-form α0-90 β0-45 α β45-60 α0-90 β0-45 α β45-60 Rakt Snarat U-form 3 0,09 0,07 0,18 0,12 0,09 0,19 0,13 0,18 0,14 0,36 4 0,15 0,12 0,30 0,21 0,15 0,31 0,22 0,30 0,24 0,60 5 0,25 0,20 0,50 0,35 0,25 0,50 0,35 0,50 0,40 1,00 6 0,35 0,28 0,70 0,50 0,35 0,70 0,50 0,70 0,55 1,40 7 0,50 0,40 1,00 0,70 0,50 1,00 0,75 1,00 0,80 2,00 8 0,75 0,60 1,50 1,10 0,75 1,60 1,10 1,50 1,20 3,00 9 0,90 0,80 1,80 1,26 0,90 2,00 1,40 1,80 1,50 3, ,20 0,95 2,40 1,70 1,20 2,50 1,80 2,40 1,90 4, ,40 1,10 2,80 2,00 1,40 3,00 2,20 2,80 2,30 5, ,70 1,30 3,40 2,40 1,70 3,60 2,60 3,40 2,70 6, ,00 1,60 4,00 2,80 2,00 4,20 3,00 4,00 3,20 8, ,30 1,80 4,60 3,20 2,30 4,80 3,50 4,60 3,70 9, ,00 2,40 6,00 4,20 3,00 6,30 4,50 6,00 4,80 12, ,80 3,10 7,60 5,30 3,80 8,00 5,70 7,60 6,10 15, ,70 3,80 9,40 6,60 4,70 10,00 7,10 9,40 7,60 18, ,70 4,60 11,40 8,00 5,70 12,00 8,50 11,40 9,20 23, ,80 5,40 13,60 9,50 6,80 14,30 10,20 13,60 11,00 27, ,00 6,40 16,00 11,20 8,00 16,80 12,00 16,00 12,80 32, ,30 7,40 18,60 13,00 9,30 19,50 14,00 18,60 15,00 37, ,00 9,70 24,00 16,80 12,00 25,50 18,00 24,00 19,50 48, ,00 12,00 30,00 21,00 15,00 32,00 23,00 30,00 25,00 60, ,00 15,00 38,00 27,00 19,00 40,00 28,50 38,00 30,00 76, ,00 18,00 46,00 32,00 23,00 48,00 34,00 46,00 37,00 92, ,00 22,00 54,00 38,00 27,00 57,00 41,00 54,00 44,00 108, ,00 26,00 64,00 45,00 32,00 67,00 48,00 64,00 51,00 128, ,00 30,00 74,00 52,00 37,00 78,00 56,00 74,00 60,00 148, ,00 34,00 86,00 60,00 43,00 90,00 64,00 86,00 68,00 172,00 * När flerpartiga stroppar används i snarat lyft - reducera värdet med 20%. Vid projekterade lyft där tekniska data såsom vikt och tyngdpunktsläge är kända får beräkning ske av lyftredskapets maximala last enligt det trigonometriska beräkningssättet. Därvid utgår man från kolumnen för enpartig stropp eller följande beräkningsformel Max last = Fmin x KT Zp x g där Fmin = linans min. brottlast enligt lintabellerna, i KT = beslagsförlust, 0,9 för presslås och 0,8 för splits. KL = faktor beroende på antal parter och lyftvinkel, se tabell. Zp = säkerhetsfaktor, 5 g = 9,81 Formeln gäller per part vid noll graders lyftvinkel med avrundning till närmaste hundratal kg. 6:66

68 Teknisk information Belastningstabell för stållinestroppar med stålkärna enligt EN Tabellen är beräknad efter hållfasthetsklass 1770/1960 N/ och anger maximal last för de vanligaste linkonstruktionerna ( Ø 3-7 mm 133- tr 1770N/, Ø 8-60 mm 265-tr 1960 N/ ) som används till stroppar. Max last I ton Enkel 2-partig* 3- & 4-partig* Ändlös Lin Ø mm Rakt Snarat U-form α0-90 β0-45 α β45-60 α0-90 β0-45 α β45-60 Rakt Snarat U-form 3 0,10 0,08 0,20 0,14 0,10 0,21 0,15 0,20 0,16 0,40 4 0,17 0,14 0,34 0,24 0,17 0,36 0,25 0,34 0,27 0,68 5 0,27 0,22 0,54 0,38 0,27 0,56 0,41 0,54 0,43 1,08 6 0,38 0,30 0,76 0,53 0,38 0,80 0,57 0,76 0,61 1,52 7 0,53 0,42 1,06 0,74 0,53 1,10 0,80 1,06 0,85 2,12 8 0,80 0,65 1,60 1,15 0,80 1,70 1,20 1,60 1,30 3,20 9 1,05 0,80 2,10 1,45 1,05 2,20 1,80 2,10 1,70 4, ,30 1,00 2,60 1,80 1,30 2,70 1,90 2,60 2,00 5, ,50 1,20 3,00 2,20 1,50 3,30 2,30 3,00 2,50 6, ,80 1,40 3,60 2,60 1,80 3,90 2,80 3,60 3,00 7, ,20 1,80 4,40 3,00 2,20 4,50 3,20 4,40 3,50 8, ,50 2 5,00 3,50 2,50 5,30 3,80 5,00 4,00 10, ,30 2,60 6,60 4,60 3,30 6,90 4,90 6,60 5,20 13, ,10 3,30 8,20 5,80 4,10 8,70 6,20 8,20 6,60 16, ,10 4,10 10,20 7,20 5,10 10,70 7,70 10,20 8,20 20, ,20 5,00 12,40 8,70 6,20 13,00 9,30 12,40 10,00 24, ,40 5,90 14,80 10,30 7,40 15,50 11,10 14,80 11,80 29, ,70 7,00 17,40 12,10 8,70 18,20 13,00 17,40 13,80 34, ,00 8,00 20,00 14,00 10,00 21,00 15,00 20,00 16,00 40, ,00 10,40 26,00 18,40 13,00 27,50 19,70 26,00 21,00 52, ,60 13,30 33,00 23,00 16,60 35,00 25,00 33,00 26,50 66, ,50 16,40 41,00 29,00 20,50 43,00 31,00 41,00 33,00 82, ,00 20,00 50,00 35,00 25,00 52,00 37,00 50,00 40,00 100, ,50 23,60 59,00 41,00 29,50 62,00 44,00 59,00 47,00 118, ,00 28,00 70,00 48,00 35,00 73,00 52,00 70,00 55,00 140, ,00 32,00 80,00 56,00 40,00 84,00 60,00 80,00 64,00 160, ,00 37,00 92,00 65,00 46,00 97,00 69,00 92,00 74,00 184,00 6 * När flerpartiga stroppar används i snarat lyft - reducera värdet med 20%. Om tabellen inte används skall maximal last beräknas genom att värdet för enpartig stropp enligt tidigare formel multipliceras med faktor enligt nedanstående tabell. Lyftvinkel α Faktor Antal parter ,4 2, ,0 1,5 Lyftvinkel (α) enligt följande: 6:67

69 Stållineredskap De vanligaste linkonstruktionerna som används till stållineredskap är: 114-trådiga med fiberkärna (från 3 till 8 mm diam. ca). 216-trådiga med fiberkärna (från 6 till 60 mm diam. ca). 133-trådiga med stålkärna för redskap i värme. 265-trådiga med stålkärna för redskap i värme. 144-trådiga för engångs och sjöfartsstroppar. Tråden i stållinan skall ha en nominell brottgräns av 1770 N/ eller 1960 N/. Stållinan skall ha en min. fyllnadsfaktor av 0, trådig Warrington-Seale med fiberkärna. Stållinestroppar och redskap tillverkas enl. gällande standard. Vid projekterade lyft där tekniska data såsom vikt och tyngdpunktsläge är kända får beräkning ske av lyftredskapets maximala last enligt det trigometriska beräkningssättet. Därvid utgår man från kolumnen för enpartig stropp eller följande beräkningsformel. Om annan linkonstruktion än vad som anges i standardtabeller används, gäller följande beräkningsformel per part vid noll grader lyftvinkel med avrundning till närmaste hundratal kg.: Max last = Fmin x KT Zp x g där Fmin = linans min. brottlast enligt lintabellerna, i KT = beslagsförlust, 0,9 för presslås och 0,8 för splits. KL = faktor beroende på antal parter och lyftvinkel, se tabell. Zp = säkerhetsfaktor, 5 g = 9,81 Fyllnadsfaktor F = 50%. Uttryck och termer Lyftredskap är allt som används för att koppla en last till kranens krok, d.v.s. lyftstroppar, lyftkättingar, mjuka sling, bandstroppar, ok m.m. Maximal last är den största tillåtna last ett lyftredskap tillåts uppta vid vertikalt lyft under normala driftsförhållanden. Brottförlängning är en lyftkomponents totala längdökning i brottögonblicket, i procent av provlängden, och är ett mått på segheten. Nominell längd eller effektiv längd (L) är längden mellan de bärande punkterna på en obelastad lyftstropp eller lyftkätting. Brottlast är den största kraft som ett lyftredskap upptar under förstörande dragprovning till brott. Säkerhetsfaktor är förhållande mellan brottlast och maxlast för ett visst material. Provkraft är den kraft till vilken en lyftkomponent eller ett helt lyftredskap belastas före leverans. Nominell längd vid enkelpartig stropp med två komponenter. 6:68

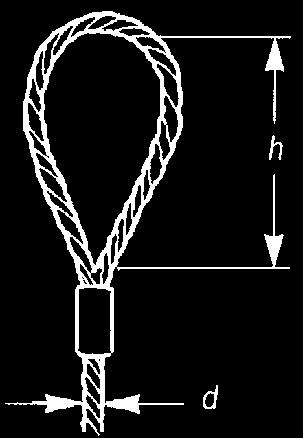

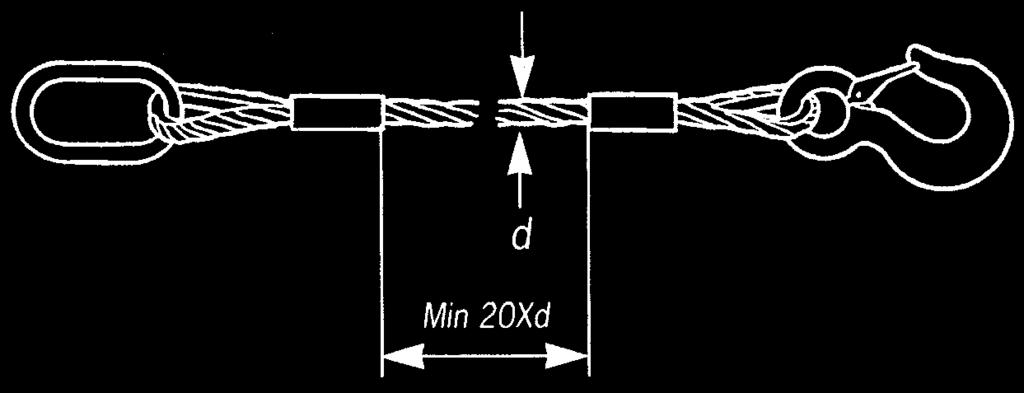

70 Teknisk information Presslåsens placering Minsta längd av linögla (h) skall vara minst 15 gånger lindiametern. Flera parter Flerpartiga stroppar kan bestå av två, tre eller fyra parter (ben). Parterna skall vid två eller trepartiga stroppar sammanfogas i övre änden med en ögla. Vid en fyrpartig stropp bör varje par om två ben sammanfogas med öglan via övergångslänkar. Observera att flerpartiga stroppar alltid bör vara försedda med kaus när tillbehör använts. Avståndet mellan två presslås på en stropp får ej understiga 20 gånger lindiametern (d). För splitsade stroppar gäller 15 gånger mellan splitsarnas sista instick. Maximal last flerpartiga redskap Om tabellen inte använts skall maximal last beräknas genom att värdet för enpartig stropp enligt tidigare formel multipliceras med faktor enligt nedanstående tabell. Lyftvinkel (α) mäts enligt följande: Lyftvinkel α Faktor Antal parter ,4 2, ,0 1,5 6 Böjningsdiameterns inverkan på maximala lasten 6d = 100% 5d = 85% 4d = 80% 3d = 70% 2d = 65% 1d = 50% 6:69

71 De vanligast förekommande presslåsen: Cylindriska aluminium-presslås (raka lås) För blanka och galvaniserade stållinor Koniska aluminium-presslås För blanka och galvaniserade stållinor Cylindriska Koppar-presslås För rostfria stållinor Användning och kassation: Presslåsförband av aluminium eller koppar bör inte utsättas för temperaturer under -40 C eller över 100 C eller för långvarigt bruk liggande i saltvatten. Pressförband bör tas ur bruk om de utsatts för deformering och annan yttre åverkan eller när ytterdiametern reducerats till mindre än 95% av den ursprungliga diametern. Ändinfästningar, exempel: 90% 90% 90% 90% 90% 100% En ändinfästning nedsätter normalt min. brottlast. Kvarvarande värden enligt exempel. 80% 75% - 80% Stållineredskap - allmänt För register över alla redskap i användning. Sammansatta lyftredskap skall vara märkta med följande information; max. tillåten last, tillverkare, CE-märke samt tillverkningsår. Överskrid aldrig max. tillåten last. Använd aldrig stållineredskap med kinkbildning. Slå ej knut på redskapet. Skydda stållinan mot skarpa kanter genom att använda lämpliga mellanlägg. Vistas inte under hängande last. Åk ej med på lasten. Stållinor och komponenter får ej användas i sur eller alkalisk miljö. Använd inte stållineredskap vid temperaturer över +100 C utan att ha konsulterat tillverkarens anvisningar. Använd belastningstabellen för stållineredskap för att säkerställa att tillåten arbetslast ej överskrids. 6:70 Stållinestroppar Stållinestroppar med kinkbildning eller skadat presslås ska kasseras. Koncentrerat trådbrott på en kardel får högst uppgå till 3 trådar. På en sträcka av 6 x diametern max 6 trådbrott respektive 30 x diametern max 14 trådbrott. Tänk på att stållinan kan rosta inifrån, böj isär och blotta de inre kardelerna för inspektion. Vid trådbrott skall tråden böjas av för att ej bli vass.
