1 Användarmanual MP Nova Direkttermo Termotransfer MP Nova4 DT MP Nova4 TT MP Nova6 DT MP Nova6 TT MP Nova8 DT

2 Innehållsförteckning Användarmanual 1. Introduktion 2. Säkerhet 3. Produktpresentation 4. Produktöversikt 4.1 I kartongen 4.2 Skrivarens delar MP Nova4, 6 & 8 DT 4.3 Öppna och stäng locket på MP Nova4, 6 & 8 DT 4.4 Skrivarens delar MP Nova4 & 6 TT 4.5 Öppna och stäng locket på MP Nova4 & 6 TT 5. Komma igång 5.1 Översikt 5.2 Översikt Peel-Off Ladda media MP Nova4 & Ladda media MP Nova8 5.4 Ladda Peel-Off media 5.5 Ladda färgband 5.6 Koppla upp skrivaren 5.7 Testutskrift och automatisk inställning av MPS 6. Funktion 6.1 Riva av media 6.2 Tolkning av kontrollampan - LED 6.3 Inställning av sensor för medialäge - MPS 6.4 Justering av skrivhuvudet 7. Rengöring 8. Felsökning 9. Byta ut delar 9.1 Byte av vals 9.2 Byte av skrivhuvud 10. Tillval 10.1 Pell-Off Kit och LTS 10.2 Förbrukningsvaror & reservdelar 11. Förbrukningsvaror (media allmänt) 12. Teknisk produktspecifikation

3 1. Inledning Förbehållsrätt Copyright Datamax Corporation 2006 MP Nova4-skrivarna med sin unika teknologi har utvecklats för att fungera i en rad olika applikationer. Det gläder oss att ni har valt en Datamax-skrivare för er verksamhet. MP Nova4 direkttermo- och termotransferskrivare är det perfekta valet, tack vare god kvalitet, användarvänlighet och enkla underhåll. Adress: Datamax Corporation 4501 Parkway Commerce Boulevard Orlando, Florida USA Phone (407) Fax (407) Förbehållsrätt Datamax förbehåller sig rätten att ändra specifikationer i texten och i bilderna utan vidare meddelande. Publikationens innehåll får inte kopieras helt eller delvis utan medgivande från Datamax. Datamax är inte på något sätt ansvarig för direkta, indirekta, speciella, tillfälliga eller följdskador orsakade av något fel i maskinsystemet, mjukvaran eller dess dokumentation. Datamax ska i synnerhet inte ha något ansvar för några program eller data som finns lagrade eller används med Datamax produkter, inklusive kostnader för återställning av sådana program eller data. Artikelnummer:

4 2. Säkerhet Säkerhet & godkännanden Säkerhetskrav Datamax frånsäger sig allt ansvar gällande CE-direktivet om skrivaren hanteras, ändras eller installeras på annat sätt än vad som beskrivs i den här manualen. Den här symbolen används för att indikera omständigheter som kan vara farliga för personalen eller orsaka skada på utrustningen. Var uppmärksam på följande varningar: MP Nova-skrivarna har dubbla säkringar. Säkringarnas spänning är 250 volt 4.0 A, av typen AT. Säkringarna måste vara UL-godkända. På processorkortet sitter ett batteri. Deponera förbrukade batterier enligt tillverkarens anvisningar. Läs samtliga föreskrifter innan ni använder skrivaren. Skrivaren ska anslutas till den typ av strömkälla som anges på spänningsskylten. Om ni inte är säker på vilken typ av strömkälla som är tillgänglig ska ni kontakta Datamax service. Skrivaren är utrustad med en kontakt som passar till jordade uttag. Detta är en säkerhetsåtgärd. Om kontakten inte passar i nätuttaget måste den bytas av en kvalificerad elektriker. Vi rekommenderar inte att ni använder skarvsladd. Nätsladden får inte utsättas för tryck. Placera inte skrivaren på en plats där personer riskerar att trampa på sladden.

5 2. Säkerhet Säkerhet & godkännanden Se till att strömbrytaren är avstängd (i 0 -läge) vid anslutning av nätkabeln. Använd inte flytande medel eller aerosol vid rengöring av den här skrivaren. Använd alltid Datamax s speciella rengöringsservetter. Försök inte att öppna den elektroniska enheten eller andra förseglade delar! Dessa delar kan inte åtgärdas av användaren. Använd inga skarpa eller vassa verktyg vid rengöring eller byte av skrivhuvud. Använd inte kablar längre än 5 meter för RS232- kommunikation. Tecken kan förvrängas eller gå förlorade som följd. Detta är särskilt viktigt i miljöer utsatta för höga elektroniska störningsnivåer. Koppla bort strömmen till skrivaren och överlåt servicearbetet till kvalificerad personal under följande förhållanden: Nätsladden eller kontakten är skadad eller nött. Vätska har spillts i skrivaren. Skrivaren har utsatts för regn eller vatten. Skrivaren fungerar inte på normalt sätt trots att ni har följt bruksanvisningen. Ni har tappat skrivaren eller höljet har skadats. Skrivaren arbetar på ett onormalt sätt och är i behov av service. Maskinmärkning

6 2. Säkerhet Säkerhet & godkännanden Godkännanden Datamax s MP Nova-skrivare är certifierade enligt kraven för CE-märkning. CE = European Commission Datamax s MP Nova-skrivare är UL - godkända. UL = Underwriter Laboratories USA CE-standarder och direktiv

7 2. Säkerhet Säkerhet & godkännanden MP Nova-skrivarna överensstämmer med följande standarder: Enligt europeiska direktiv, applicerbara till produkterna: Med elektromagnetiskt kompatibilitetsdirektiv EMC-direktivet 89/336/CEE med europeisk standard, som är dess tekniska motsvarighet. Med lågvoltsdirektivet 89/68/CEE och med europeisk standard, som är dess tekniska motsvarighet. De refererade produkterna ovan är CE-märkta.

8 3. Produktpresentation MP Nova Datamax kan erbjuda en rad olika termoskrivare inom MPserien - kraftfulla och intelligenta, med många funktioner du kanske inte skulle vänta dig av en av de minsta skrivarna på marknaden. De är byggda på en plattform med avancerad mjukvara och erbjuder vida möjligheter, från enkla lokala lösningar till integrerade lösningar över Internet. Typiska användarområden: Lagerhållning Tillverkning Hälsovård Transport Biljetter Skrivarmodeller MP Nova4 DT, 200 dpi Artikelnummer: MP Nova4 DT, 300 dpi Artikelnummer: MP Nova6 DT, 200 dpi Artikelnummer: MP Nova8 DT, 200 dpi Artikelnummer: MP Nova4 TT, 200 dpi Artikelnummer: MP Nova4 TT, 300 dpi Artikelnummer: MP Nova6 TT, 200 dpi Artikelnummer:

9 4. Produktöversikt 4.1 I kartongen MP Nova4 DT & MP Nova6 DT Följande enheter skall finnas i kartongen när du packar upp din nya MP Nova4 DT/MP Nova6 DT: 1. 1 x MP Nova4 DT eller MP Nova6 DT 2. 1 x Rengöringsservett 3. 1 x Kommunikationskabel (Serie RS 232) 4. 1 x Nätkabel 5. 1 x Mediarulle 6. 1 x Instruktions-CD

10 4. Produktöversikt 4.1 I kartongen MP Nova4 TT & MP Nova6 TT Följande enheter skall finnas i kartongen när du packar upp din nya MP Nova4 TT/MP Nova6 TT: 1. 1 x MP Nova4 TT eller MP Nova6 TT 2. 1 x Rengöringsservett 3. 1 x Kommunikationskabel (Serie RS 232) 4. 1 x Nätkabel 5. 1 x Mediarulle 6. 1 x Instruktions-CD 7. 1 x Färgbandsrulle, sitter i skrivaren MP Nova8 DT

11 4. Produktöversikt 4.1 I kartongen Följande enheter skall finnas i kartongen när du packar upp din nya MP Nova8 DT: 1. 1 x MP Nova8 DT 2. 1 x Rengöringsservett 3. 1 x Kommunikationskabel (Serie RS 232) 4. 1 x Nätkabel 5. 1 x Sicksack-vikt media 6. 1 x Instruktions-CD 7. 1 x Sexkantsnyckel (2 mm) placerad under styrningen för sicksackvikta media

12 4. Produktöversikt 4.2 MP Nova4, 6 & 8 DT skrivarens delar 1. Utskriftsknapp 2. Kontrollampa (LED) 3. Lock 4. Mediarulle 5. Rullstyrning 6. Rullstyrningsspärr 7. Mediabana 8. Vred 9. Kommunikationsportar 10. Avrullningsaxel 11. Nätanslutning 12. Huvudströmbrytare 13. Styrning för sicksackvikta media (MPNova8) 14. Insexnyckel (2 mm), placerad under styrningen för sicksackvikta media (MPNova8)

13 4. Produktöversikt 4.2 MP Nova4, 6 & 8 DT skrivarens delar 15. Skrivhuvud 16. Vals 17. Sensor för medialäge (Media Positioning Sensor = MPS) 18. Yttre mediaguide 19. Lagerstöd för valsen

14 4. Produktöversikt 4.3 Öppna och stänga locket Öppna MP Nova4, 6 & 8 DT 1. Lyft vredet. 2. Öppna locket.

15 4. Produktöversikt 4.3 Öppna och stänga locket Stänga MP Nova4, 6 & 8 DT 1. Stäng locket. 2. Fäll ner vredet. (Skrivhuvudet är nu i aktivt läge) Obs! Se till att vredet är helt nedfällt.

16 4. Produktöversikt 4.4 MP Nova4 & 6 TT skrivarens delar 1. Utskriftsknapp 2. Kontrollampa (LED) 3. Främre lock 4. Övre lock 5. Mediarulle 6. Rullstyrningsspärr 7. Rullstyrning 8. Mediabana 9. Vred 10. Färgbandsguide 11. Upprullningsbobin 12. Bobin

17 4. Produktöversikt 4.4 MP Nova4 & 6 TT skrivarens delar 13. Kommunikationsportar 14. Bobin 15. Nätanslutning 16. Huvudströmbrytare

18 4. Produktöversikt 4.5 Öppna och stänga locket Öppna MP Nova4 & 6 TT 1. Öppna locket. Det inre locket fälls automatiskt upp med det yttre locket.

19 4. Produktöversikt 4.5 Öppna och stänga locket Stäng MP Nova4 & 6 TT 1. Stäng locket. Det inre locket fälls automatiskt ner tillsammans med det yttre locket.

20 5. Komma igång 5.1 Översikt MP Nova4, 6 & 8 DT MP Nova4 & 6 TT 1. Ladda media, se kap Ladda media. Se nr 1 i den vänstra kolumnen. 2. Ladda färgband, se kap 5.5. Ladda media, MPNova8 DT, se kapitel Koppla upp skrivaren, se kap Koppla upp skrivaren, se kap Gör en testutskrift, se kap Gör en testutskrift. Se bild nr 3 i den vänstra kolumnen.

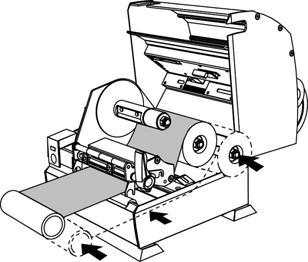

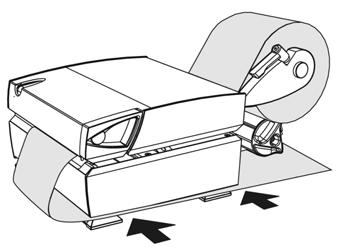

21 5. Komma igång 5.2 Översikt Peel-Off MP Nova4 & 6 DT Peel-Off MP Nova4 & 6 TT Peel-Off 1. Ladda Peel-Off media, se kap Ladda Peel-Off media. Se nr 1 i den vänstra kolumnen. 2. Ladda färgband, se kap Koppla upp skrivaren, se kap Koppla upp skrivaren, se kap Gör en testutskrift, se kap Gör en testutskrift. Se nr 3 i den vänstra kolumnen.

22 5. Komma igång Ladda media MP Nova4 & 6 OBS! Bilderna beskriver en skrivare av typ MP Nova4 DT, men processen fungerar på exakt samma sätt för MP Nova6 DT och MP Nova4 & 6 TT. 1. Lossa på rullstyrningsspärren. 2. Ta bort rullstyrningen från bobinen. 3. Lyft vredet för att lyfta upp skrivhuvudet från valsen. 4. Sätt dit en ny mediarulle på bobinen och för in median från sidan i skrivarens mediabana. 5. Se till att median ligger an mot skrivarens inre vägg.! Se till att den yttre mediaguiden passar för av medians bredd. Vid behov, öppna locket och justera den yttre mediaguiden. (Endast nödvändigt när du byter typ av media) 6. Sätt tillbaka rullstyrningen på bobinen. Sätt den tätt mot rullen för bästa styrning.

23 5. Komma igång Ladda media MP Nova4 & 6 7. Lås rullstyrningsspärren (vrid medurs). Rullstyrningen ska guida rullen utan att sitta för hårt.! OBS! Om rullstyrningsspärren inte kan låsas ordentligt (den ska inte sitta för hårt), lyft spärren uppåt, rotera ett halvt varv bakåt, släpp ner spärren och lås den på nytt. 8. Fäll ned vredet (skrivhuvudet fälls då ned mot valsen). 9. Tryck på utskriftsknappen ett par gånger tills skrivaren automatiskt hittar rätt läge för median. OBS! Om du behöver kan du göra en testutskrift med automatisk inställning av sensorerna för medialäge (se kap 5.7). 10. Om du har en: MP Nova4/6 DT: gå till Testutskrift, kap 5.7. MP Nova4/6 DT Peel Off: gå till Ladda Peel-Off kap 5.4. MP Nova4/6 TT: gå till Ladda färgband, kap 5.5. MP Nova4/6 TT Peel Off: gå till Ladda Peel-Off kap 5.4.

24 5. Komma igång Ladda media - MP Nova8 DT Inställning av styrningen för sicksack-vikta media OBS! Man behöver bara ställa in styrningen för sicksack-vikta media när man byter typ av media. 1. En sexkantsnyckel (2 mm) sitter under styrningen för sicksack-vikta media. 2. Lossa sexkantsskruven för att lossa styrningen. 3. Placera styrningen så att den passa den nya mediabredden. 4. Dra åt sexkantsskruven för att låsa sexkantsstyrningen i dess nya läge. 5. Sätt tillbaka sexkantsnyckeln..

25 5. Komma igång Ladda media - MP Nova8 DT Ladda media 1. Dra i handtaget för att lyfta skrivhuvudet från valsen. 2. Ladda media genom styrningen för sicksack-vikta media och genom skrivaren. OBS! Se till att styrningen för sicksack-vikta media är inställd för rätt bredd. För inställning av styrningen se föregående sida. Se till att media är placerad för enkel inmatning.

26 5. Komma igång Ladda media - MP Nova8 DT 3. Dra ut en bit av media. 4. Fäll ner vredet (skrivhuvudet lägger sig automatiskt mot valsen). 5. Tryck på utskriftsknappen några gånger tills skrivaren automatiskt hittat rätt läge för media. OBS! Om du behöver kan du göra en testutskrift med automatisk inställning av sensorerna för medialäge (se kap 5.7).

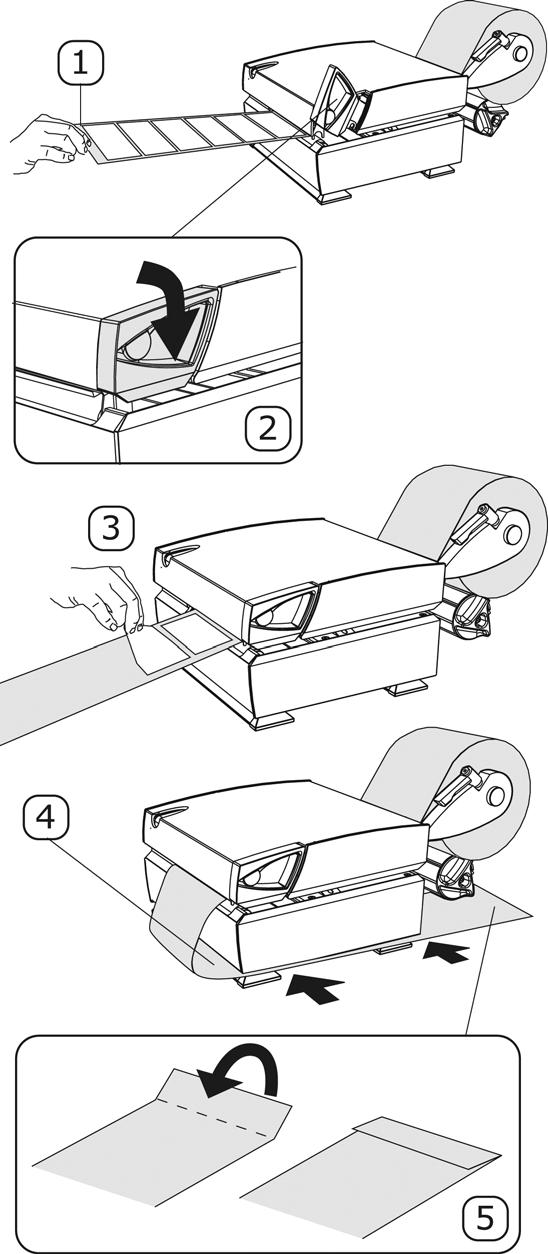

27 5. Komma igång 5.4 Ladda media Peel-Off kit OBS! Bilderna beskriver en MP Nova4 DT Peel-Off. Processen fungerar på exakt samma sätt för MP Nova4 & 6 TT Peel-Off och MP Nova6 DT Peel-Off. Ladda media först. Peel-offmedia laddas på samma sätt som de media som beskrivs i kap Lyft vredet och dra sedan ut 40 cm av etikettrullen ur skrivaren. 2. Fäll ned vredet. 3. Ta bort alla etiketter på den utdragna delen. 4. För underpapperet under skrivaren. 5. Vik 2 cm av underpapperet för att det lättare ska gå att föra in i springan på upprullningsenheten

28 5. Komma igång 5.4 Ladda media Peel-Off kit 6. Öppna upprullningsenheten genom att vrida knappen medurs samtidigt som cylindern hålls fast. 7. För in underpapperet i springan på upprullningsenheten.

29 5. Komma igång 5.4 Ladda media Peel-Off kit 8. Stäng upprullningsenheten genom att vrida knappen moturs samtidigt som man håller fast cylindern och underpapperet. 9. Rulla upp underpapperet kring upprullningsenheten genom att vrida knappen moturs. Då ökas spänningen i underpapperet. 10. Tryck på utskriftsknappen ett par gånger tills skrivaren automatiskt hittar rätt läge för median. OBS! Om du behöver kan du göra en testutskrift med automatisk inställning av sensorerna för medialäge (se kap 5.7).

30 5. Komma igång 5.5 Ladda färgband MP Nova4 & 6 TT 1. Lyft vredet och öppna locket. 2. Ta bort det gamla färgbandet. 3. Trä det nya färgbandet på bobinen. 4. Trä färgbandet under skrivhuvudet. OBS! Se till att färgbandets färgade sida är vänt neråt.

31 5. Komma igång 5.5 Ladda färgband MP Nova4 & 6 TT 5. OBS! Färgbandet får inte hamna under MPS:en (Media Positioning Sensor). 6. För den tomma rullen, som förbrukat färgband kommer rullas upp på, uppåt runt om skrivhuvudet. 7. Trä rullen på upprullningsbobinen.

32 5. Komma igång 5.5 Ladda färgband MP Nova4 & 6 TT 8. Fäll ned vredet. 9. Tryck på printknappen. Då rullas färgbandet automatiskt upp en bit på upprullningsbobinen och färgbandet sträcks ut. 10. Stäng locket.

33 5. Komma igång 5.6 Koppla upp skrivaren Den här processen fungerar för alla skrivare av typ MP Nova. 1. Se till att skrivaren är avstängd (huvudströmbrytaren står på 0 ). 2. Anslut kommunikationskabeln från PC:n till skrivaren. Kommunikationskabeln som medföljer är gjord för kommunikationsportarna COM 1 och COM 2. OBS! Se till att kabeln ansluts till rätt kommunikationsport (COM1, COM2, USB or LAN). 3. Anslut skrivaren till elnätet. 4. Slå på skrivaren. 5. Vänta tills kontrollampan lyser grönt.

34 5. Komma igång 5.7 Testutskrift och inställning av MPS För att vara säker på att skrivaren och för att ställa in sensorerna för medialäge, MPS, efter använda media kan man göra en testutskrift: 1. Stäng av skrivaren. 2. Tryck ner utskriftsknappen. Sätt på skrivaren medan du fortsätter trycka ner utskriftsknappen. Håll knappen nertryckt tills hela utskriften är klar (eller tills det första av de tre mönstren är påbörjade). 3. Starta om skrivaren för att avsluta testutskrift. De nya inställningarna sparas automatiskt. OBS! Om mönstren längst ner på testutskriften saknas släppte du utskriftsknappen för tidigt. Gör om processen igen. 4. Om texten och mönstren ser bra ut är utskriften ok. 5. För att avsluta testutskriften, stäng av skrivaren och vänta i 15 sekunder innan du sätter på skrivaren igen. Om något problem uppstår, gå till Felsökning, kap 8, för mer information.

35 6. Funktion 6.1 Riva av media MP Nova4 & 6 DT Riv av median uppåt, från ena sidan till den andra. MP Nova8 DT Riv av median uppåt, från ena sidan till den andra. MP Nova4 & 6 TT Riv av median uppåt, från ena sidan till den andra.

36 6. Funktion 6.2 Tolkning av kontrollampan - LED Röd Slut på mediarullen, slut på färgband eller vredet är inte nerfällt OBS! Vredet måste fällas helt ned. Röd (blinkande) Temperaturen på systemet är för hög. Skrivaren har intagit nedkylningsläge Gul Uppstart, skrivaren startar eller är i läge testutskrift. OBS! Starta om skrivaren för att lämna läge testutskrift. Grön Färdig för utskrift

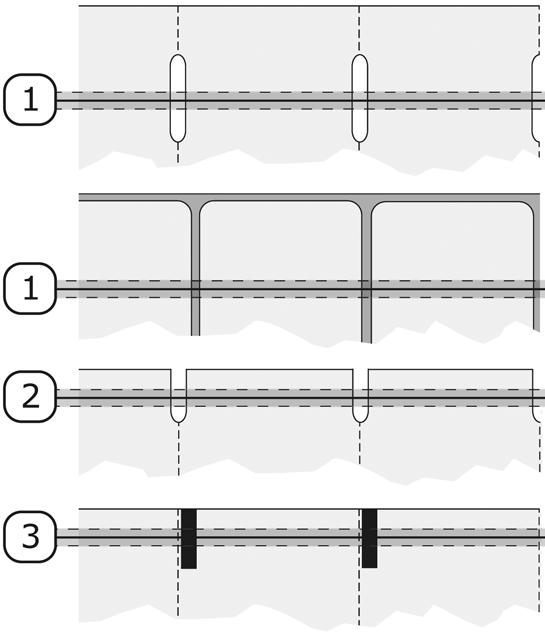

37 6. Funktion 6.3 Inställning av sensor för medialäge Skrivare av typen MP Nova är utrustade med sensorer för medialäge (MPS). MPS avkänner media och kan har tre inställningslägen beroende på hur och var mellanrum eller markeringar finns på media: 1. Yttre sensor avkänner mellanrum cirka 16 mm från kanten på media. OBS! Detta är standardläget. 2. Inre sensor avkänner mellanrum i etiketter cirka 5 mm från kanten på media. 3. Svarta markeringar avkänner svarta markeringar på baksidan av media, cirka 5 mm från kanten på media. Sensorläge 1. Yttre (standard) Ungefärlig avkänningspunkt från kanten av media. 16 mm 4. För att ändra inställningarna, se menyn för skrivarinställningar på CD:n Getting started. OBS! Ändring av skrivarinställningarna bör utföras av servicetekniker. 2. Inre 5 mm 3. Svarta markeringar 5 mm För mer information om specifikationer för biljetter, adresslappar och etiketter, se tabellen med mediaspecifikationer.

38 6. Funktion 6.4 Justering av skrivhuvudet Justera skrivhuvudets läge OBS! Dessa justeringar behövs endast när man byter till media med annan tjocklek eller bredd. Bilderna beskriver en MP Nova4 DT. Processen fungerar på exakt samma sätt för alla skrivare av typ MP Nova. Det kan vara nödvändigt att ändra läge för justeringsskruvarna om etiketterna är mycket smala 1. Kontrollera att skrivaren är av. Öppna locket och fäll ned vredet. 2. Lossa den övre muttern på den justeringsskruv som du vill flytta genom att vrida den moturs. 3. Låt justeringsskruven glida in i ett nytt läge och dra åt den övre muttern. Fäll upp vredet om justeringsskruven ska föras förbi fingermuttern. 4. OBS! Vid åtdragningen av den övre muttern måste man kontrollera att den pressar glidskenan mot botten inskärningen och inte mot den undre muttern. 5. Justeringsskruvarna ska pressa skrivhuvudet jämnt mot media. Gör testutskrifter för att bestämma korrekt läge.

39 6. Funktion 6.4 Justering av skrivhuvudet 6. OBS! Endast MP Nova4 DT: På MP Nova4 DT kan läget för skrivhuvudet justeras. Som standard finns det ett område på 3 mm på vänster sida där utskrift inte kan ske. För att kunna skriva ända ut till etikettens kant måste marginalen ställas in på 0 mm. Dra upp vredet. Lossa fingermuttern och för skrivhuvudet till önskat läge. Dra åt fingermuttern. Justera skrivhuvudets tryck 7. För att öka skrivhuvudets tryck, vrid de undre muttrarna nedåt (medurs). Då spänns fjädern. 8. För att minska skrivhuvudets tryck, vrid de undre muttrarna uppåt (moturs). OBS! Alltför högt tryck kan skada skrivhuvudet eller få det att slitas ut snabbare. Trycket ska vara så lågt som möjligt utan att utskriftens kvalitet påverkas. Gör testutskrifter för att bestämma korrekt tryck.

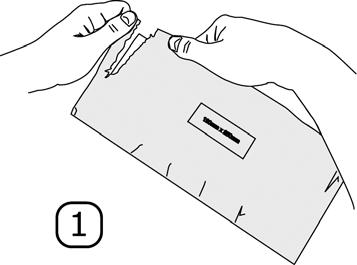

40 7. Rengöring Rengöra skrivhuvud och vals Använd alltid Datamax rengörings-servett. De är specialanpassade för rengöring av Datamax termo-skrivare. Se kap 10.2 för korrekt typ av servett. OBS! Tät rengöring förhindrar skador på skrivhuvud och vals, och är speciellt viktigt i krävande miljöer. Använd aldrig flytande vätskor eller aerosol när du rengör skrivaren. Använd aldrig vassa eller spetsiga föremål när du rengör eller byter ut skrivhuvudet. Ta bort all slags media innan du påbörjar rengöringen: 1. Riv upp påsen. 2. Ta ut rengöringsservetten. 3. Lyft vredet och mata in servetten i skrivaren på samma sätt som du laddar media (som beskrivs i kap 5.3). Fäll ner vredet. Håll hårt i servetten och tryck på utskriftsknappen ett par sekunder. Håll i hårt när skrivaren försöker dra in servetten i skrivaren. (Valsen roterar och rengörs.) 4. Släpp servetten och låt den passera genom skrivaren. (Då rengörs skrivhuvudet.)

41 8. Felsökning Börja så här Vid felsökning av Nova-skrivaren är det nödvändigt att ringa in de olika, möjliga felorsakerna. Beror felet på skrivaren, på median som används eller på applikationsmjukvaran? Ett enkelt sätt att påbörja felsökningen är att göra en testutskrift, vilket ger värdefull information om skrivaren, exempelvis: Att skrivaren kan mata media Att skrivaren kan skriva Att skrivaren visar vilken programversion som är installerad, typsnitt etc. Att skrivaren visar kommunikationsparametrar och inställningar Att skrivaren visar utskriftskvaliteten Testutskrift Skrivaren har två olika testlägen för testutskrifter. Vi rekommenderar att du använder löpande papper för testutskrifterna. (minsta bredd 100 mm). Förberedelser Innan du gör en testutskrift se till att: Skrivaren är laddad med papper (hel pappersbana) Skrivaren har varit avstängd i minst 15 sekunder Tolkning av testutskriften De värden som visas på testutskriften är standardvärden som är inställda innan leverans av skrivaren. Det kan vara nödvändigt att ändra några av värdena innan installationen. Hur du ska göra ändringarna kan du läsa om i Labelpoint manual.

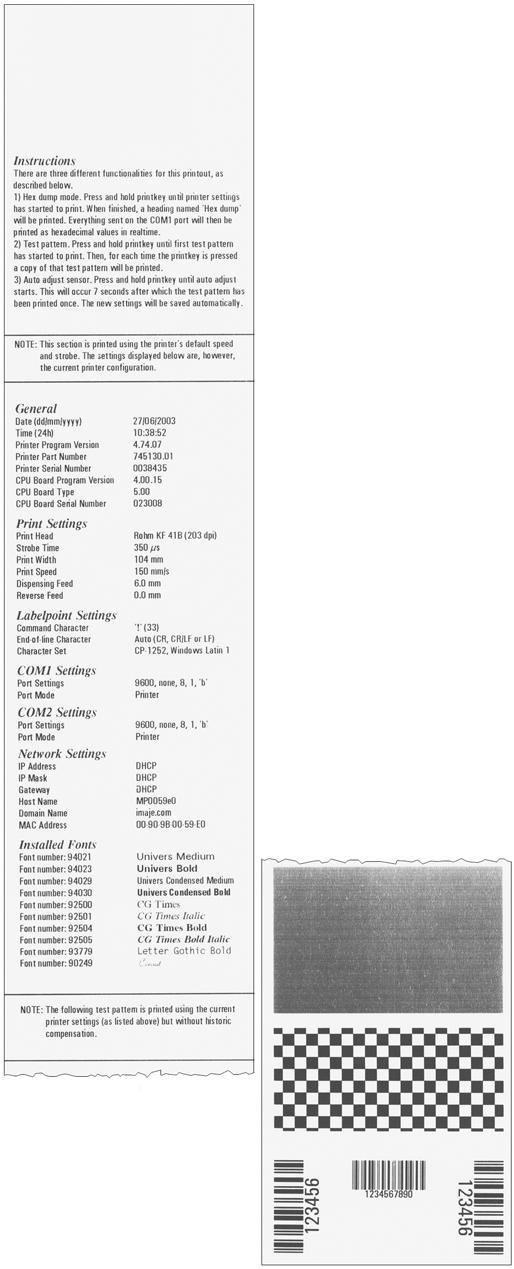

42 8. Felsökning Testmetod 1 En testutskrift enligt metod 1 visar skrivarens parametrar och inställningar, t ex datum, tid, programversion, kommunikationsinställingar och vilka typsnitt som finns. 1. Stäng av skrivaren. 2. Tryck på utskriftsknappen, men släpp den inte. 3. Sätt på skrivaren utan att släppa utskriftsknappen. 4. Håll utskriftsknappen intryckt tills skrivaren börjar skriva ut testmönstret. 5. Släpp då utskriftsknappen. Testmönstret I slutet av testutskriften i metod 1 skrivs ett mönster med tre olika fält ut. De här fälten ger dig information om: alla punkter på skrivhuvudet fungerar korrekt. När en eller flera punkter saknas syns en skarp vit linje i testmönstret. valsen är helt cylindrisk och sitter i korrekt position skrivhuvudet sitter helt parallellt med valsen. Testmönstret blir grått på de områden där valsen inte är helt cylindrisk eller där skrivhuvudet inte är helt parallellt med valsen.

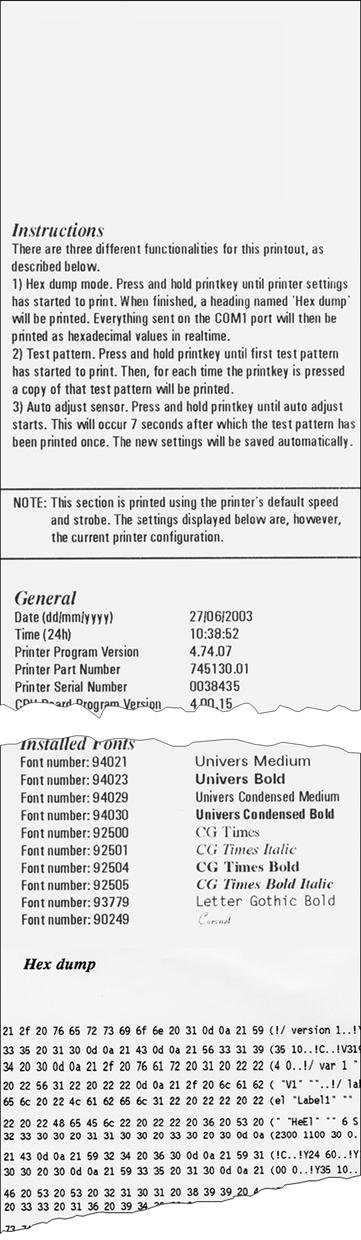

43 8. Felsökning Testmetod 2 OBS! Denna metod är endast till för avancerad felsökning utförd av servicetekniker. Genom metoden kan man ta fram all information som skickas till skrivaren i hex-kod. Detta används för att hitta kommunikationsfel, eftersom det är möjligt att se exakt vilken data skrivaren tar emot. 1. Stäng av skrivaren. 2. Tryck på utskriftsknappen, men släpp den inte. 3. Slå på skrivaren utan att släppa utskriftsknappen. 4. Släpp utskriftsknappen så fort skrivaren påbörjat utskriften. Skrivaren börjar med att skriva ut information som i testmetod 1, stannar sedan en stund och väntar på att ta emot data. Den fortsätter skriva igen när data skickas till skrivaren. Genom att undersöka den mottagna datan kan du avgöra om mottagna tecken stämmer överens med Labelpoint-kommandona och de överförda ASCII-tecknen. Om de mottagna tecknen skiljer sig från de överförda tecknen kan det bero på felaktiga parametervärden (typ Baud rate) eller så finns det elektriska störningar i överföringen. Kontrollera kommunikationskabeln, kabellängden, kabeldragningen och om kabeln ligger längs med starkströmskablar. Avsluta testmetoderna För att gå ut ur testmetoderna, slå av skrivaren och vänta 15 sekunder innan du slår på den igen.

44 8. Felsökning Felsökningsschema Status Fel Åtgärd Ingen utskrift Skrivhuvudet ej i position (kontrollampan lyser röd) Kontrollampan lyser rött Kontrollampan blinkar rött Kontrollera nivån, fäll ned skrivhuvudet Felaktig media Kontrollera median, byt media (kap 5.3) Fel eller ingen data Kontrollera alla kablar TT-media istället för DT Byt media (kap 5.3 eller 5.4) Färgbandet är laddat med färgen uppåt Slut på media, slut på färgband eller vredet är inte nerfällt Temperaturen i systemet är för hög, skrivaren håller på att kylas ner Ladda om färgbandet (färgade sidan nedåt, kap 5.5) Kolla media, färgbandet och att vredet är nerfällt Vänta Fläckig utskrift Skadad vals Byt valsen (kap 9.1) Vita eller svarta linjer Skadat skrivhuvud Byt skrivhuvud (kap 9.2) Svag utskrift Smutsigt skrivhuvud Rengör skrivhuvudet (kap 7) Felaktiga parameterinställningar Se Printer Settings CD:n Getting Started Felaktig media Byt media (kap 5.3 eller 5.4) Felaktigt huvudtryck Justera skrivhuvudet (kap 6.4) Vita ojämna linjer Skrynklat färgband Lämna skrivaren på service för justering av färgbandsmekanismen Fel färgbandstyp Byt färgbandstyp (kap 5.5) För mörk utskrift Felaktiga parameterinställningar Se Printer Settings CD:n Getting Started

45 9. Byta ut delar 9.1 Byte av vals Bilderna beskriver en MP Nova4 DT. Processen fungerar på samma sätt för alla skrivare av typ MP Nova. 1. Se till att skrivaren är avstängd och öppna locket (kap 4.3 DT, kap 4.5 TT). 2. För valsen och lagerstödet åt höger (ta hjälp av gummiytan när du drar den åt höger). 3. Lyft valsens vänstra ände inåt skrivaren. 4. Lyft ur valsens högra ände. 5. Tag ur hela valsen ur skrivaren.

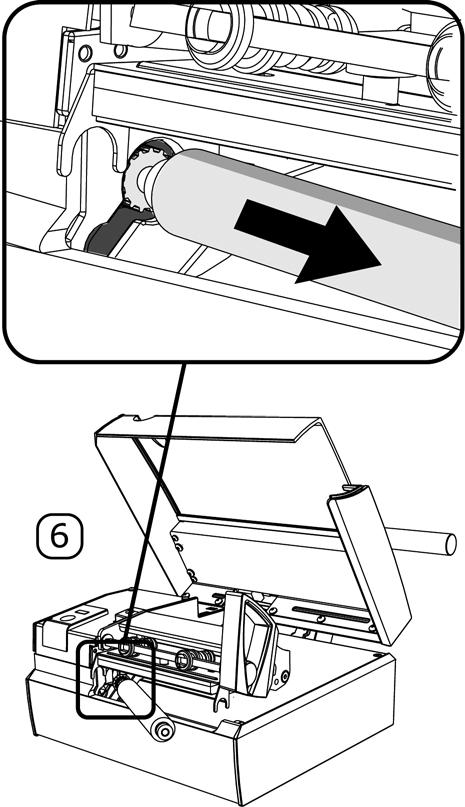

46 9. Byta ut delar 9.1 Byte av vals 6. Observera kuggremmen när du tar ut valsens vänstra ände ur skrivaren. 7. Tag fram den nya valsen.

47 9. Byta ut delar 9.1 Byte av vals 8. För in valsens vänstra ände, den med tandhjulet. Se till att den hamnar inuti kuggremmen.

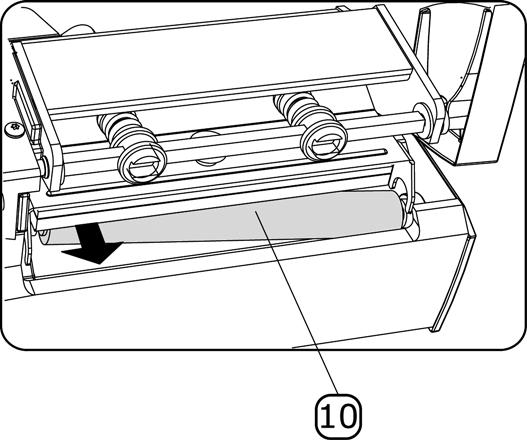

48 9. Byta ut delar 9.1 Byte av vals 9. För in valsens högra ände på sin plats. 10. För valsens vänstra ände neråt i skåran, tills valsen sitter helt parallellt med skrivarens kant.

49 9. Byta ut delar 9.1 Byte av vals 11. och 12. För valsen lite åt vänster så att den vänstra änden kommer på plats i spåret. 13. Stäng locket (kap 4.3 DT, kap 4.5 TT). 14. Sätt på skrivaren.

50 9. Byta ut delar 9.2 Byta ut skrivhuvud OBS! Bilderna beskriver en MP Nova4 DT. Processen fungerar på samma sätt för alla skrivare av typ MP Nova. 1. Se till att skrivaren är avstängd och öppna locket. 2. Kontrollera och kom ihåg nuvarande sidledsposition på skrivhuvudet. 3 mm är standardläge. OBS! Bara inställbar på MP Nova 4 DT. 3. Tryck försiktigt skrivhuvudet nedåt så att fingermuttern blir synlig och skruva loss den. OBS! Se till att du inte tappar bort fingermuttern.

51 9. Byta ut delar 9.2 Byta ut skrivhuvud 4. Tag försiktigt loss skrivhuvudet. 5. Lossa försiktigt kablarna på skrivhuvudets baksida. OBS! Det sitter en knapp uppe på den högra kabeln. Tryck ner den innan du lossar kabeln.

52 9. Byta ut delar 9.2 Byta ut skrivhuvud 6. Ta fram det nya skrivhuvudet och sätt dit kablarna. Tänk på att alltid hantera skrivhuvudet varsamt! 7. Sätt försiktigt skrivhuvudet på plats.

53 9. Byta ut delar 9.2 Byta ut skrivhuvud 8. Kontrollera att huvudets sidledsposition inte har ändrats. 3 mm är standardläge OBS! Bara inställbar på MP Nova 4 DT. 9. Håll skrivhuvudet på plats samtidigt som du skruvar fast fingermuttern. 10. Stäng locket (kap 4.3 DT, kap 4,5 TT). 11. Sätt på skrivaren.

54 10. Tillval 10.1 MP Nova4, 6 & 8 Peel-Off Kit MP Nova4 & 6 DT, MP Nova4 & 6 TT Artikelnummer Nova4, Nova6 Peel-off kitet separerar etiketterna från underpapperet. Underpapperet rullas upp bakom skrivaren. LTS Label Taken Sensor MP Nova4 & 6 & 8 DT, MP Nova4 & 6 TT Artikelnummer Label Taken Sensor (LTS), används oftast tillsammans med Peel-off kitet. Fotocellen styr utskriften så att en ny etikett skrivs ut först då den tidigare avlägsnats.

55 10. Tillval 10.1 MP Nova4, 6 & mm kit MP Nova4 & 6 DT, MP Nova4 & 6 TT Artikelnummer mm kitet gör det möjligt att använda mediarullar med diameter upp till 215 mm.

56 10. Tillval 10.3 Förbrukningsvaror & reservdelar Förbrukningsmaterial Artikelnummer Beskrivning x Rengöringsservett (4") x Rengöringsservett (4") x Rengöringsservett (6") x Rengöringsservett (6") x Rengöringsservett (8") x Rengöringsservett (8") Skrivhuvud 200 dpi MP Nova4 DT 2. Skrivhuvud 300 dpi MP Nova4 DT 2. Skrivhuvud 200 dpi MP Nova4 TT 2. Skrivhuvud 300 dpi MP Nova4 TT 2. Skrivhuvud 200 dpi MP Nova6 DT 2. Skrivhuvud 200 dpi MP Nova6 TT 2. Skrivhuvud 200 dpi MP Nova8 DT Vals MP Nova4 3. Vals MP Nova6 3. Vals MP Nova MPS - Media Positioning Sensor Rullstyrning Låsbar Kablar Optioner Kabel Serie - (RJ45) Nätkabel Europe Nätkabel UK Nätkabel USA & Canada USB-kabel LTS Kit (Label Taken Sensor) Peel-Off Kit Nova4 Peel-Off Kit Nova mm kit

57 11. Förbrukningsvaror Media allmänt Självhäftande etiketter sitter på ett bärarpapper med silikon, från vilken etiketterna kan lossas. Det finns olika typer av etiketter: Biljetter är av ett papper utan klister på baksidan, vilket förstås gör att det inte behövs något bärarpapper. Både etiketter och biljetter kan man få på rulle eller som sicksack-vikt pappersbana. Sicksack-vikta etiketter och biljetter levereras i en kartong, som fungerar som förvaring då etiketterna används i skrivaren. Perforering används för att dela på etiketter och biljetter, och för att riva isär dem efter utskriften. För att starta och stanna en utskrift finns en detektor som känner av mellanrum eller svart markering. För mer detaljerad information om media, förbrukningsmaterial, hänvisar vi till Datamax s dokumentation CONSUMABLES (finns för närvarande bara på engelska). MP Nova4 DT, Nova6 DT & Nova8 DT Till MP Nova DT-skrivarna används media för direkttermo, såsom etiketter, papper och biljetter. Media för direkttermo görs av specialpapper som reagerar på värme och utskriften är oftast svart. Pappret finns med olika kvalitet. MP Nova4 TT, Nova6 TT Till MP Nova TT används ett speciellt färgband som vid värme överför färg till media (mottagaren). Etiketter tryckta med termotransfer har i regel längre hållbarhet samt tål både värme och UV-ljus bättre.

58 12. Teknisk produktspecifikation MP Nova4 DT & TT Mått (H x B x L) Vikt Nätdel Skrivarteknologi Skrivbredd Skrivhastighet Skrivupplösning Mediaspecifikation Mediatyper Färgband TT Anslutningar Typsnitt Streckkoder Grafik Inställningsprogram Räknare Minne Tid och Datum Utskriftskontroll DT: 150 x 232 x 360 mm TT: 210 x 250 x 360 mm DT: 5.8 kg TT: 7.2 kg 100/240V AC Hz, 325 VA Direkttermo och termotransfer 104 mm DT: mm/sek TT: mm/sek 200 dpi / 300 dpi Bredd: 40 mm 115 mm Längd: 10 mm obegränsad Tjocklek: 58 μm 180 μm Rulle eller veckad bana Rullens yttre diameter: max 215 mm Rullens inre kärna: min 37 mm i diameter Rullens bredd: 110 mm Rullens inre kärna: 25 mm i diameter Längd: max 300 m 2 x RS232- portar (upp till 115 k Bps) USB-port Ethernet-port (TCP/IP [LPD, R Telnet]) 10 skalbara typsnitt 13 skalbara, emulerade typsnitt Stöder true type typsnitt De flesta förekommande streckkoder, inkl. tvådimensionella. Exempel: EAN128, interfolierad 2 av 5, kod 39 och PDF417 Stöder flera filtyper Internt program som använder en webb-browser, Telnet eller hyperterminal 10 interna räknare 2 Mb standard RAM Inbyggd klocka PHD (Print Head Diagnostic)

59 12. Teknisk produktspecifikation MP Nova6 DT & TT Mått (H x B x L) Vikt Nätdel Skrivarteknologi Skrivbredd Skrivhastighet Skrivupplösning Mediaspecifikation Mediatyper Färgband TT Anslutningar Typsnitt Streckkoder Grafik Inställningsprogram Räknare Minne Tid och Datum Utskriftskontroll DT: 150 x 292 x 360 mm TT: 210 x 310 x 360 mm DT: 6.8 kg, TT: 8.2 kg 100/240V AC Hz, 325 VA Direkttermo och termotransfer 168 mm DT: mm/sek TT: mm/sek 200 dpi Bredd: 40 mm 175 mm Längd: 10 mm obegränsad Tjocklek: 58 μm 180 μm Rulle eller veckad bana Rullens yttre diameter: max 215 mm Rullens inre kärna: min 37 mm i diameter Rullens bredd: 174 mm Rullens inre kärna: 25 mm i diameter Längd: max 300 m 2 x RS232- portar (upp till 115 k Bps) USB-port Ethernet-port (TCP/IP [LPD, R Telnet]) 10 skalbara typsnitt 13 skalbara, emulerade typsnitt Stöder true type typsnitt De flesta förekommande streckkoder, inkl. tvådimensionella. Exempel: EAN128, interfolierad 2 av 5, kod 39 och PDF417 Stöder flera filtyper Internt program som använder en webb-browser, Telnet eller hyperterminal 10 interna räknare 2 Mb standard RAM Inbyggd klocka PHD (Print Head Diagnostic)

60 12. Teknisk produktspecifikation MP Nova8 DT Mått (H x B x L) DT: 150 x 345 x 360 mm Vikt Nätdel Skrivarteknologi Skrivbredd Skrivhastighet Skrivupplösning Mediaspecifikation DT: 7.0 kg 100/240V AC Hz, 325 VA Direkttermo 216 mm Upp till 150 mm/s 200 dpi Bredd: 150 mm 230 mm Längd: 10 mm obegränsad Tjocklek: 58 μm 180 μm Mediatyper Sicksack-vikta papper Anslutningar Typsnitt Streckkoder Grafik Inställningsprogram Räknare Minne Tid och Datum Utskriftskontroll 2 x RS232- portar (upp till 115 k Bps) USB-port Ethernet-port (TCP/IP [LPD, R Telnet]) 10 skalbara typsnitt 13 skalbara, emulerade typsnitt Stöder true type typsnitt De flesta förekommande streckkoder, inkl. tvådimensionella. Exempel: EAN128, interfolierad 2 av 5, kod 39 och PDF417 Stöder flera filtyper Internt program som använder en webb-browser, Telnet eller hyperterminal 10 interna räknare 2 Mb standard RAM Inbyggd klocka PHD (Print Head Diagnostic)
