MAM MCSL MKSL. Kraftfördelning. SPECIFIKATIONER IP55/NEMA 12 Väggskåp/NORM Enkeldörr H: B: 600 D: 210

Transkript

1

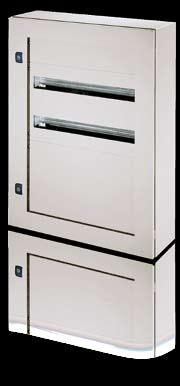

2 MAM SPECIFIKATIONER IP55/NEMA 12 Väggskåp/NORM Enkeldörr H: B: 600 D: 210 MCSL SPECIFIKATIONER Ställverkssystem H: U B: U D: 600 U MKSL SPECIFIKATIONER Ställverkssystem H: 200 B: D: 400

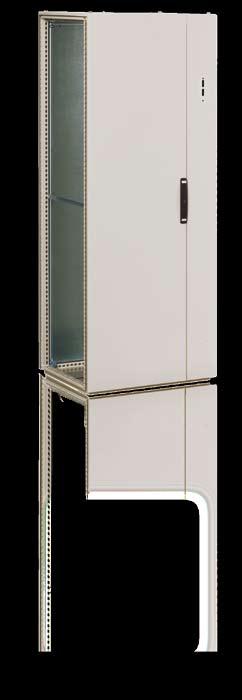

3 SPECIFIKATIONER IP55/NEMA 12, 13. IK 10 Panelmonterat frånskiljarskåp H: B: D: MCF MCBA/MCBJ SPECIFIKATIONER IP30/NEMA1 Skåp för ABB- och Jean Müller-lister H: 2000 B: D: 600 MCBA/V SPECIFIKATIONER IP30/NEMA1 Skåp för vertikala ABB- och Jean Müller-lister H: 2000 B: D: 600

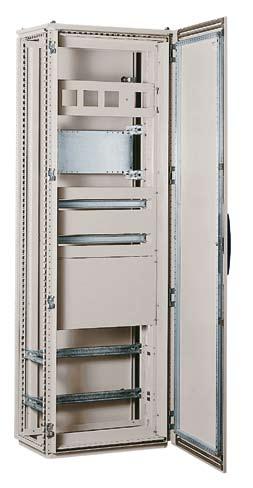

4 ELDON FÖRDELNINGSSYSTEM Eldon s kompletta serie av kapslingar och tillbehör gör det möjligt att konstruera alla typer av lösningar vid montage av lågspänningsfördelningar och ställverk. Mindre fördelningar i väggskåpsutförande av kapslingsserie MultiMount, för effektbrytare (MCCB), dvärgbrytare (MCB) samt övriga DIN- apparater. Mellanstora fördelningar i golvskåpsutförande av kapslingsserie MultiFlex, för effektbrytare (MCCB), dvärgbrytare (MCB) samt övriga DIN- apparater. Huvudfördelnings lösningar för luftbrytare (ACB), effektbrytare (MCCB), dvärgbrytare (MCB) samt övriga DIN- apparater. Systemet bygger helt och hållet på våra standardskåp och alla dess tillbehör. Därför kan lösningar för både styr- och fördelningssystem integreras i samma kapsling. Systemet är också anpassat för de flesta av förekommande fabrikat av lågspänningsapparater på marknaden. Eldons system erbjuder en komplett lösning som tillmötesgår alla installationskrav. Tekniska data: Kapslingsklass: Montagesätt Yttre anpassning: Märkdriftspänning (Ue) 690 V Märkström (In) upp till 5000 A Kortslutningshållfasthet upp till 85 ka Upp till IP66 Upp till IK10 Väggmonterat Golvstående Släta dörrar Glasade dörrar Delade dörrar/paneler Yttre tillbehör. Uppbyggnadsföljd Val av skensystem och placering Val av kapsling med hänsyn till: Skenhållare. Kompomenter som skall installeras. Släta dörrar. Montagesätt av ingående lågspänningsapparater: Effektbrytare (MCCB) på justerbara montageplåtar. Modul apparater på DIN skenor. Glasade dörrar. Luftbrytare (ACB) på profilerskenor. Interna beröringsskydd. Yttre tillbehör. Delade dörrar/paneler, användbar bygghöjd H-200 mm 104 Kraftfördelning Besök vår hemsida

5 ACM, Montagesats MCP, Frontplåt med DIN-slits Beskrivning: Frontplåt för moduler. Levereras med en DIN-skena (PP 1535) per rad (MCB). Material: 1 mm stålplåt. Ytbehandling: Pulverlack RAL 7035 med strukturerad yta. Leveransförpackning: 1 st med monteringsmaterial. Beskrivning: Montagesats för montering av normpaneler och komponenter i steg om 150 mm. Utrymme för 46 mm hög utrustning. Oberoende av skåpdjupet kan systemet användas i kombination med glasdörr och montageplåt. Avstånd mellan dörr och panel är 50 mm. För att möjliggöra ett enkelt montage kan allt kopplings- och montagearbete utföras innan enheten monteras i skåpet. De vertikala profilerna är försedda med öppningar för att underlätta kabeldragning. Leveransförpackningen innehåller två vertikala profiler samt två horisontella täckprofiler inkl. fästdetaljer. Material: 1,5 mm stålplåt, pulverlack RAL 7035 med strukturerad yta. Leveransförpackning: 1 sats med monteringsmaterial. H B Antal moduler Antal rader /1 1 MCP1506R /1 1 MCP1508R /1 1 MCP2006R /1 1 MCP2008R /2 2 MCP3006R /2 2 MCP3008R /3 3 MCP4506R /3 3 MCP4508R /4 4 MCP6006R /4 4 MCP6008R5 MIP, Instrumentpanel H B Rader Antal 50mm moduler ACM06060R ACM06080R ACM08060R ACM08080R ACM10060R ACM10080R ACM12060R ACM12080R5 Beskrivning: Frontpanel med hål för reglage, mätare och nätinstrument. Monteras i en CMV-profil för MF eller i en ACM för MM kapsling. Material: 1 mm stålplåt. Ytbehandling: Pulverlack RAL 7035 med strukturerad yta. Leveransförpackning: 1 st med monteringsmaterial. B h Antal uttag Dim x 72 MIP1506-1PR x 72 MIP1506-2PR x 72 MIP1506-4PR x 92 MIP1506-2GR x 72 MIP1508-1PR x 72 MIP1508-2PR x 72 MIP1508-4PR x 92 MIP1508-2GR x 144 MIP2006-1SR x 144 MIP2008-1SR5 Kraftfördelning Besök vår hemsida

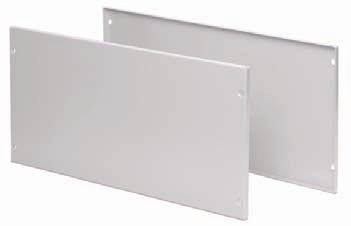

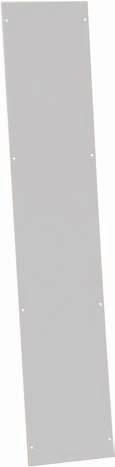

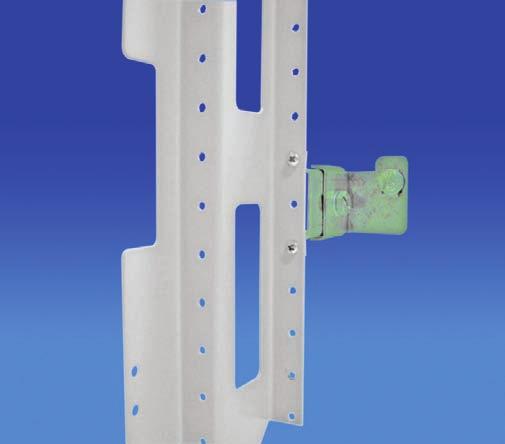

6 MBP, Täckplåtar AMM, Montageplåt för DIN-apparater Beskrivning: För att täcka reservutrymme eller att montera speciell utrustning. Material: 1,5 mm stålplåt. Ytbehandling: Pulverlack RAL 7035 med strukturerad yta. Leveransförpackning: 1 st med monteringsmaterial. Beskrivning: För montage av MCCB upp till 400 A från valfri tillverkare. För justerbart djup, krävs montagesats MD (ingår ej) Material: 2 mm galvaniserad stålplåt. Leveransförpackning: 1 st med monteringsmaterial. B H MCCB Rader 50mm MBP0506R MBP0508R MBP1006R MBP1008R MBP1506R MBP1508R A (H) 4 MBP2006R A (H) 4 MBP2008R A (V) 6 MBP3006R A (V) 6 MBP3008R A (V) 9 MBP4506R A (V) 9 MBP4508R A (V) 12 MBP6006R A (V) 12 MBP6008R A (V) 18 MBP9006R A (V) 18 MBP9008R5 H: Horisontellt monterad MCCB, V: Vertikalt monterad MCCB. B h MCCB Rader 50mm /160/250A (H) 4 AMM /160/250A (V) 6 AMM A (V) 9 AMM /160/250A (H) 4 AMM /160/250A (V) 6 AMM A (V) 9 AMM809 H: Horisontellt monterad MCCB, V: Vertikalt monterad MCCB. MD, Montagesats för justerbart djup Beskrivning: Fästes i profilen ACM eller CMV fixerar AMM montageplåt och tillåter justering i djupled mellan 60 och 150 mm. Material: 2 mm galvaniserad stålplåt. Leveransförpackning: 4 st med monteringsmaterial. MD4

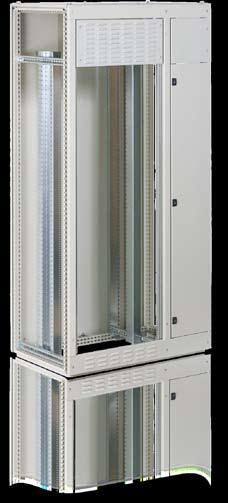

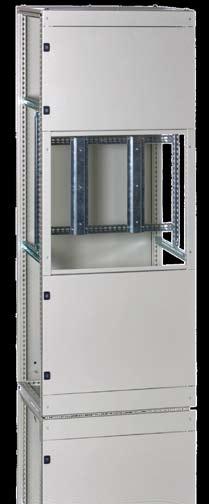

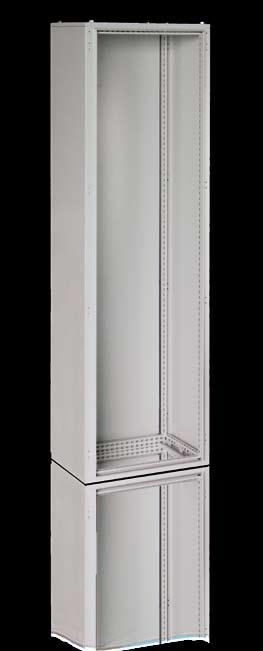

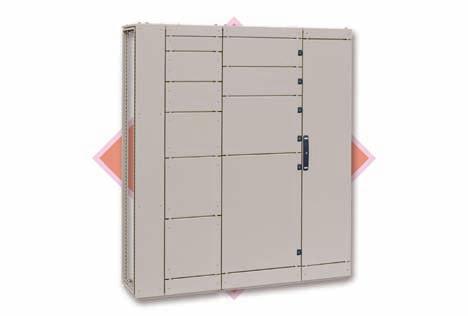

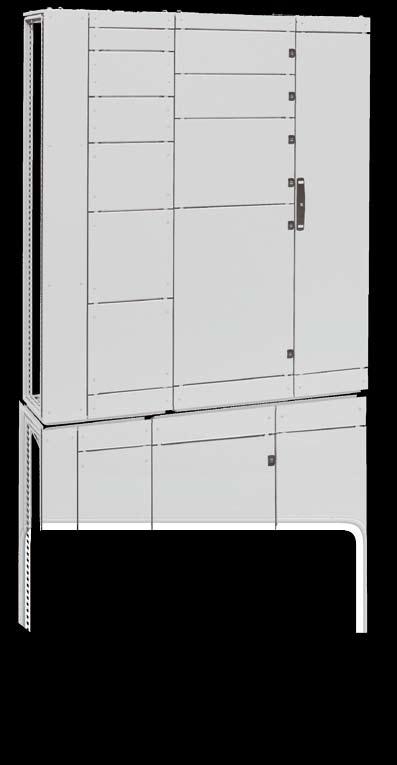

7 MCSL, Ställverksskåp, enkeldörr Eldon har med utgångspunkt från den populära Multi-Flex designen tagit fram en variant för ställverksbyggnation. Det är ett standard Multi-Flex skåp utan dörr och bottenplåtar, som kan sektioneras till olika apparatfält som kan täcks med delade dörrar och paneler efter önskemål. Multi-Flex skåpet kan delas av i vertikala sektioner med standard tillbehör, beroende på krav/önskemål: a)erhålla yttre och inre hålbild på höjden (i front), lika ramen, komplettera med vertikal delar (CDV) och fästvinklar (VBK). b)erhålla inre hålbild på höjden (front/rygg), lika ramen, komplettera med vertikal mittdelningsskena (VB) och VBK. c)erhålla inre hålbild på djupet, lika ramen, komplettera med djupdelningsskena (VBD) och VBK. Beroende på specifikationen, kan olika bredder på sektioneringen behövas och det som styr bredden är valet av montage och dörrar/paneler, enligt tabellen nedan: Beskrivning: Variant av Eldons standard MCS-kapsling, i Multi-Flex serien. För teknisk information och dimensioner se Golvskåp. Leverans: Ram med rygg- och takplåt. Jordningsdetaljer ingår. Levereras på lastpall med samma bredd som skåpet, medger sammanbyggnad på pall. Förpackningsmaterialet är återvinningsbart. MKSL, Ställverksskåp, fristående, enkeldörr Material: Variant av Eldons standard MKS-kapsling, i Multi- Flex serien. För teknisk information och dimensioner se Golvskåp. Leverans: Golvskåp med fasta sidor samt rygg- och takplåt. Jordningsdetaljer ingår. Levereras på lastpall med samma bredd som skåpet. Förpackningsmaterialet är återvinningsbart. H B D Ant. module 50mm MCSL18046R5 MCSL18064R MCSL18066R MCSL18086R5 MCSL18104R MCSL18106R MCSL18126R MCSL20046R MCSL20066R MCSL20086R MCSL20106R MCSL20126R MCSL22046R MCSL22066R MCSL22086R MCSL22106R MCSL22126R5 H B D Ant. moduler 50mm MKSL20064R MKSL20084R MKSL20104R MKSL20124R5 224 Kraftfördelning Besök vår hemsida

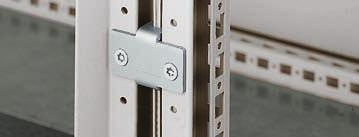

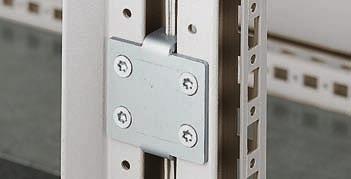

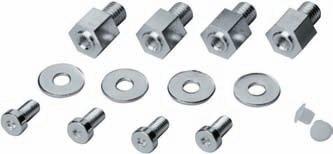

8 SPM P&D, Gavelplåtar Kraftfördelning CCE, Sammankopplingssats, yttre Beskrivning: Fästena monteras på ramens utsida för en stabil och 3-dimensionell uppriktning av sammankopplade skåp. Ger korrekt uppriktning och avstånd. Sammankopplingen ger direkt jordning mellan ramverken. Material: 3mm elförzinkad stålplåt. Leveransförpackning: 6st fästen med monteringsmaterial. E-nummer CCE06 Beskrivning: Enkel enmansmontering på MC skåp. Tätning av strängsprutad polyuretan. Monteras med 8st skruvar. Kan ersättas med gaveldörr DS. Material: 1,35mm stålplåt Kapslingsklass: IP56/NEMA 4, 12, 13. Leveransförpackning: 2st paneler med monteringsmaterial. CCEH P&D, Sammankopplingsats kort, yttre H D E-nummer SPM1804R SPM1806R SPM2004R SPM2006R SPM2206R5 Beskrivning: De korta fästena (1/2 storlek) monteras på ramens utsida och ger korrekt avstånd. Speciellt framtagen då man använder små dörrar/paneler. Sammankopplingen ger direkt jordning mellan ramverken. Material: 3mm elförzinkad stålplåt. Leveransförpackning: 6st fästen med monteringsmaterial. CCEH06 CNN, Snäpp-på korgmutter CNK, Torx-skruv, försänkt Beskrivning: Snäpp-på korgmutter M6 för montage av sidopaneler. Leveransförpackning: 50st Beskrivning: Försänkt Torx-skruv M6x16mm. Leveransförpackning: 250st Gänga E-nummer M CNN615N Gänga E-nummer M Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 225

9 MCU P&D, Skenlåda, övre PCU P&D, Skenlåda, nedre Beskrivning: För kabelingång och kabeldragning eller vid installation av kraftfördelningssystem. Monteras på skåpets ovansida med fyra M12 skruvar (inkluderade). Tillgänglig i 200mm och 300mm höjd. Skåpets takplåt (CCR) kan användas ovanpå skenlådan. Komplettera med gavelplåtar (MCUP). För att lyfta 200mm hög MCU tillsammans med skåp krävs en separat lyftsats (MCUK). Kan utrustas med CLPF/ CLPK i topp och botten. Material: Ram: 1,75mm stålplåt. Paneler: 1,35mm stålplåt. Kapslingsklass: IP41 Leverans: 1st med front och ryggpanel, exkl. takplåt. Inklusive monteringsmaterial. H B D MCU2046R MCU2065R MCU2066R MCU2085R MCU2086R MCU2105R5 600 MCU2106R MCU2125R MCU2126R MCU3046R MCU3066R MCU3086R MCU3106R MCU3126R5 MCUP P&D, Sidoplåtar, MCU Beskrivning: För kabelingång och kabeldragning eller vid installation av kraftfördelningssystem. Monteras på skåpets undersida med fyra M12 skruvar (inkluderade). Standardhöjd 300mm (200mm på förfrågan).kan kompletteras med CLPK i botten. (CLPF endast front till rygg). Material: Ram: 1,75mm stålplåt. Paneler: 1,35mm stålplåt. Kapslingsklass: IP41/NEMA 1 Leverans: 1st med front- och ryggpanel, inklusive monteringsmaterial. H B D PCU2046R PCU2066R PCU2086R PCU2106R PCU2126R PCU3046R PCU3066R PCU3086R PCU3106R PCU3126R5 Komplettera med gavelplåtar PCUP. Beskrivning: För att täcka sidorna på övre skenlåda MCU. Fästs med 4st skruvar. Material: 1,35mm stålplåt. Leveransförpackning: 2st plåtar med monteringsmaterial. H D MCUP206R MCUP306R5 PCUP P&D, Gavelplåtar, PCU SHC P&D, Hylla, ventilerad Beskrivning: Monteras direkt i skåpsramen. Max. belastning: 50 kg. Material: 2mm elförzinkad stålplåt. Leveransförpackning: 1st hylla med monteringsmaterial. Beskrivning: För att täcka sidorna på nedre skenlåda PCU. Fästs med 4 skruvar. Material: 1,35mm stålplåt. Leveransförpackning: 2st plåtar med monteringsmaterial. B D b d SHC SHC SHC0806 H D PCUP206R PCUP306R5 226 Kraftfördelning Besök vår hemsida

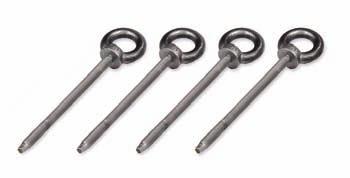

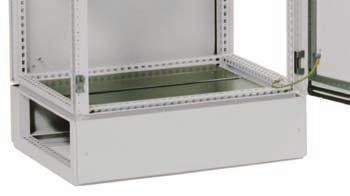

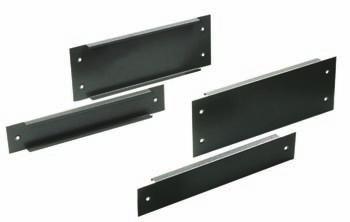

10 PF P&D, Golvsockel front/rygg LE P&D, Lyftögla Kraftfördelning Beskrivning: Gänga M12. Monteras direkt på ramhörnen. I enlighet med DIN580. Maximal last: 3400N per lyftögla med maximalt 45 vinkel. Följ Eldons lyftanvisningar. Leveransförpackning: 2st Beskrivning: För kabelgenomföring utan begränsningar och i enlighet med VDE Sockeln består av fyra hörn med demonterbara plåtar. Tillverkad i höjderna 100mm och 200mm. Den 200mm höga sockeln består av två ryggplåtar för enklare kabeldragning samt en frontplåt. Dubbelbockade för ökad hållfasthet. Material: Hörn i 2mm stålplåt, plåtar i 1,5mm stålplåt. Ytbehandling: Pulverlack RAL7022 med strukturerad yta. Leveransförpackning: 1 sats med 4 hörn inklusive paneler. 1 front- och 1 bakpanel (2 bakpaneler för 200 mm höga socklar) med monteringsmaterial. Monteringsmaterial för gavelpaneler och tvärprofiler ingår i satsen. Beskrivning E-nummer Lyftögla, elförzinkad LE9301 LC, Lyftdon H B E-nummer PF PF PF PF PF PF PF PF PF PF2120 Komplettera med gavelplåtar (PS) för en komplett sockel. Vid sammanbyggda skåp, komplettera med låga gavelplåtar (PT) för kabelkanal och extra förstärkning. PS P&D, Gavelplåt för golvsockel Beskrivning: Ger optimal viktfördelning vid lyft av sammanbyggda skåp. Används i kombination med sammankopplingssats: CCE/CCI/CCM (Multi-Flex) eller MJN/ MJNS (SS). Material: 5mm elförzinkad stålplåt. Leveransförpackning: 4st med monteringsmaterial. MCUK, Lyftsats E-nummer LC12 Beskrivning: Gavelplåt för montage på sockel PF/PV. Finns i höjd 100 och 200mm. Dubbelbockade för ökad hållfasthet. Material: 1,5mm stålplåt. Ytbehandling: Pulverlack RAL7022 med strukturerad yta. Leveransförpackning: 2st paneler. Monteringsmaterial medföljer PF/PV. Beskrivning: För lyft av skåp tillsammans med 200mm hög övre skenlåda (MCU). Monteras direkt på skåpramen och frigör MCU från all belastning. 300mm höga MCU-enheter måste lyftas separat. Leveransförpackning: 4st förlängda lyftöglor, uppfyller DIN 580 lyftinstruktioner. H D E-nummer PS PS PS PS2060 MCUK04 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 227

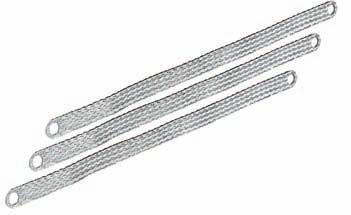

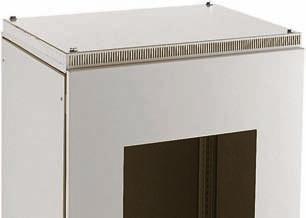

11 CVR P&D, Ventilerad takplåt ECFE P&D, Jordfläta Beskrivning: Förhöjt tak med 2,5mm ventilationsslitsar och filtermaterial. IP31/NEMA 1. Material: 1,35mm stålplåt. Filtermaterial: EU 4 i enlighet med DIN OBS: Ökar skåpets höjd med 40mm. Temperaturområde: 100 C Leveransförpackning: 1st med monteringsmaterial och filtermaterial. B D CVR0604R5 600 CVR0606R CVR0804R5 600 CVR0806R CVR1004R5 600 CVR1006R CVR1204R5 600 CVR1206R5 Beskrivning: För jordning och potentialutjämning mellan paneler, delar och skåpets ram. Längd: 300mm. Material: Förtennad elektrolytkoppar (0,15mm tråd) med anslutningspunkter i ändarna. Leveransförpackning: 10st Tvärsnittsyta Håldiameter Current E- nummer 16 mm² 8,5 120A ECFE mm² 10,5 150A ECFE2530 Komplettera med anslutningssats ECF för att ansluta jordflätan på lackerad ram. ECFA, Jordförbindning CVK, Distansfäste för takplåt Beskrivning: För jordning och potentialutjämning mellan skåpdelar. Material: Gröngul kopparledare, 6mm². Leveransförpackning: 10st Beskrivning: Höjer upp takplåten 15mm för ventilation. Material: Elförzinkad stålplåt Leveransförpackning: 4st med monteringsmaterial. Längd Storlek 220 M6 ECFA M8 ECFA300 ECP, Jordningssats, panelanslutning CVK15 Beskrivning: Jordningssats för jordfläta EFCE eller jordförbindning EFCA till paneler, montageplåtar och profiler. Leveransförpackning: 10 satser Storlek E-nummer M ECP06 M ECP Kraftfördelning Besök vår hemsida

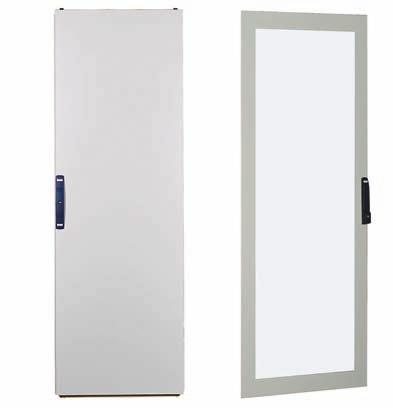

12 CNS, Skruv för korgmutter Kraftfördelning D P&D, Dörr/ DGC Deur met veiligheidsglas Beskrivning: Skruv M6x12mm för korgmuttrar. Leveransförpackning: 250st Gänga E-nummer M CNS612 CNM, Korgmuttrar Beskrivning: Passar universellt i skåpets ramprofiler och i samtliga montageprofiler. Leveransförpackning: 50st Gänga Beskrivning E-nummer M6 för 1,6 mm CNM615 M8 1,6 mm CNM815 CNT, Torx-skruv Beskrivning: Dörr utrustad med lås DIN 3mm och montageram. Tillbehörssats DMK01 (gångjärn och låsholkar) beställs separat. Kan användas med hela låsprogrammet och med 180 gångjärn. Maximal last: 800N Material: 1,75mm stålplåt. Leveransförpackning: 1st H B E-nummer Beskrivning: Självgängande Torx-skruv för fixering av tillbehör, profiler, jordning etc. Leveransförpackning: 250st Gänga E-nummer M CNT05 M CNT06 DMK, Montagesats för dörr D1806R D1808R5 D1810R D2006R D2008R5 D2010R D2206R D2208R5 Ersätts inte standarddörren använd montagesats DMK01. Vid utrustning i dörren rek. alltid dörrhjul DW01 DGC P&D, Fönsterdörr Beskrivning: Standarddörr med säkerhetsglas som ger god insyn. Lås DIN 3mm och montageram. Kan användas med hela låsprogrammet. Material: Dörr: 1,75mm stålplåt. Glasyta: 4mm säkerhetsglas. Kapslingsklass: IP55/NEMA 12, IK10 Leveransförpackning: 1st Beskrivning: Erfordras för montage av dörr på ny plats, exempelvis då en ryggplåt byts ut mot dörr. Leveransförpackning: 1st komplett kit med gångjärn, låsbyglar för spanjolett och monteringsmaterial. Gänga E-nummer M CNT05 M CNT06 H B h b DGC1806R DGC1808R DGC2006R DGC2008R DGC2206R DGC2208R5 Ersätts inte standarddörren använd montagesats DMK01. Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 229

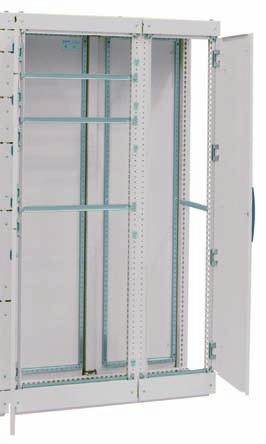

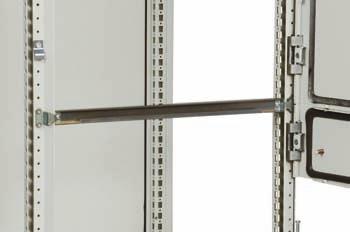

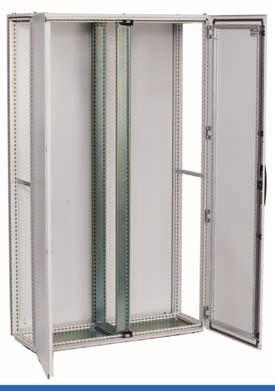

13 CDV, Vertikal delare VB, Vertikal mittdelningsskena Beskrivning: Den vertikala delaren består av två profiler, en främre lackerad och bakre. Användes för att dela in ett skåp i två eller flera sektioner, där moduldörrar/panel eller dörr för kabelutrymme används. Profilens hålbild är identisk med skåpets ramprofil. Kan monteras i steg om 200mm. Material: Främre profil: 1,75mm stålplåt. Bakre profil:1,75mm elförzinkad stålplåt. Leveransförpackning: 1 sats profiler med monteringsmaterial. H 1800 CDV1800R CDV2000R CDV2200R5 VBD, Djupdelningsskena Beskrivning: Monteras i mitten på skåp med bredd 1200, 1400 eller 1600mm, för att erhålla två 600, 700 respektive 800mm utrymmen. Då kan vänster- respektive högerdelen av skåpet utrustas separat med t.ex. svängramar, skensystem etc. Monteras med VBK1200 (VB+VBD) alt. VBK1600 (endast VB). Material: 2mm elförzinkad stålplåt. Leveransförpackning: 2st skenor (exkl. monteringsmaterial VBK). mountingrequirements För fullständig separering, komplettera med VBD (endast 1200mm breda kapslingar) och VBK. H 1600 VB VB VB VB2200 VBK, Fästvinklar Beskrivning: Monteras i topp och botten av 1200mm breda skåp för att ge samma montagemöjligheter som i 600mm breda skåp. Möjliggör separat montering av tillbehör som CAB, CBU, CLPK, CLPF o.s.v. på valfri skåpsida. Tillbehör blir då justerbar i djupled i steg om 25 mm. Monteras med VBK1200 (VB+VBD) alt. VBK04 (endast VBD). Material: 2mm elförzinkad stålplåt. Leveransförpackning: 2st skenor (exklusive monteringsmaterial VBK). mountingrequirements För fullständig separering, komplettera med VB och VBK. Beskrivning: VBK04 för montage av endast VBD. VBK1200 för montage av VB+VBD. VBK1600 för montage av endast VB. Djupprofil motsvarande VBD finns som standard i mm bereda skåp. Påverkar inte bottenplåtarna. Material: 3mm elförzinkad stålplåt. Leveransförpackning: 4st med monteringsmaterial. D 400 VBD VBD VBD VBD800 B <1200 VBK VBK1200 Komplettera med VB och VBD för total separering. 230 Kraftfördelning Besök vår hemsida

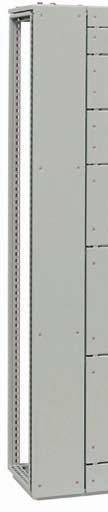

14 CDH, Horisontell spröjs DPB, Vertikal frontpanel Kraftfördelning Beskrivning: Erfordras i skarven mellan moduldörrar och/eller paneler. Monteras i den öppna ramprofilens yttre hålbild (MCskåp). Material: 2mm elförzinkad stålplåt. Leveransförpackning: 2st profiler med monteringsmaterial. mountingrequirements Antal CDH som behövs = antal dörrar/paneler +1. B 400 CDH CDH CDH800 CDHK, Horisontell spröjs Beskrivning: Används för att täcka vertikalt skenutrymme. Används tillsammans med CDV. Material: 2mm stålplåt. Kapslingsklass: IP44. (IP21 utan tätning, på förfrågan) Leveransförpackning: 1st panel med monteringsmaterial. H B DPB18002R DPB20002R DPB22002R5 Beskrivning: Erfordras i skarven mellan moduldörrar och/eller paneler. Monteras i den slutna ramprofilens yttre hålbild (MKskåp). Material: 2mm elförzinkad stålplåt. Leveransförpackning: 2st profiler med monteringsmaterial. B 400 CDHK CDHK CDHK800 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 231

15 DPC, Topp och botten frontpanel DPC/DPCV, Beskrivning: Erfordras för att täcka det återstående utrymme över/under moduldörr (DP)/modulpanel (DPP)/dörr för kabelfack (DPA). Används tillsammans med spröjs CDH (MCS)/CDHK (MKS). Material: 1,75mm stålplåt. Kapslingsklass: IP44. (IP21 utan tätning, på förfrågan) Leveransförpackning: 2st paneler med monteringsmaterial. mountingrequirements DPC täcker 200mm höjd på skåpet. Då DPC används på ett 2000mm högt skåp, återstår 1800mm för moduldörrar/paneler. H: Kapslingshöjd; h= H-200mm, användbart utrymme som kan täckas med moduldörr (DP)/modulpanel (DPP)/dörr för kabelfack (DPA). DPA, Dörr för kabelfack H B DPC0714R5 600 DPC0716R5 800 DPC0718R5 DPCV, Ventilerade övre och undre frontpaneler Beskrivning: Erfordras för att täcka det återstående utrymme över/under moduldörr (DP)/modulpanel (DPP)/dörr för kabelfack (DPA). Med ventilationsslitsar för optimal värmeavledning i ställverk. Används tillsammans med spröjs CDH (MCS)/CDHK (MKS). Material: 1,35mm stålplåt. Kapslingsklass: IP20 (levereras utan tätning). Leveransförpackning: 2st paneler med monteringsmaterial. Beskrivning: Används för enkel åtkomst till kabelfack. Material: 1,75mm stålplåt. Kapslingsklass: IP44. (IP21 utan tätning, på förfrågan) Leveransförpackning: 1st dörr med gångjärn och 3st lås DIN 3mm. mountingrequirements Används i kombination med CDV samt CDH (MCS)/CDHK (MKS) och DPC/DPCV topp- och bottenpanel. Höjd topp Höjd botten B DPCV0714R DPCV0716R5 800 DPCV0718R5 Anm: DPCV täcker 200 mm höjd på skåpet. Då DPCV används på ett 2000mm högt skåp, återstår 1800mm för moduldörrar/paneler. H B DPA1404R DPA1604R DPA1804R5 600 DPA1806R DPA2004R5 600 DPA2006R5 232 Kraftfördelning Besök vår hemsida

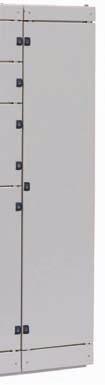

16 DP, Moduldörrar DPP, Modulpaneler Kraftfördelning Beskrivning: Delar in skåpfronten i sektioner tillsammans med horisontella spröjs CDH/CDHK. Försedd med lås, DIN 3mm (1st lås t.o.m. 300mm, 2st fr.o.m. 400mm). Material: 1,75mm stålplåt. Kapslingsklass: IP44. (IP21 utan tätning, på förfrågan). Leveransförpackning: 1st dörr med gångjärn, lås DIN 3mm och monteringsmaterial. mountingrequirements Används i kombination med CDH (MCS)/CDHK (MKS) samt DPC/DPCV topp- och bottenpanel. Beskrivning: Delar in skåpfronten i sektioner tillsammans med horisontella spröjs CDH/CDHK. Används när inte dörrar erfordras. Material: 1,75mm stålplåt. Kapslingsklass: IP44. (IP21 utan tätning, på förfrågan). Leveransförpackning: 1st panel med monteringsmaterial. mountingrequirements Används i kombination med CDH (MCS)/CDHK (MKS) samt DPC/DPCV topp- och bottenpanel. H B DP01504R5 600 DP01506R DP02004R5 600 DP02006R DP02504R5 600 DP02506R DP03004R5 600 DP03006R5 800 DP03008R DP04004R5 600 DP04006R5 800 DP04008R DP05004R5 600 DP05006R DP06004R5 600 DP06006R5 800 DP06008R DP08006R5 800 DP08008R DP10006R5 H B DPP01004R DPP01504R5 600 DPP01506R DPP02004R5 600 DPP02006R DPP02504R5 600 DPP02506R DPP03004R5 600 DPP03006R DPP04004R5 600 DPP04006R5 800 DPP04008R5 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 233

17 MP P&D, Montageplåt MPP, Montageplåtar, del av höjd Beskrivning: Standard montageplåt. Kan också monteras i skåpgaveln genom att använda monteringssats (MPS). Kan skjutas in från sida med glidskena MTS. För tung belastning i miljöer med vibrationer, använd förstärkningsprofil (MPR) och fästen (MPE/MPEF). Maximal last: 6000N Material: 2,7mm galvaniserad stålplåt. Leveransförpackning: 1st H B h b E-nummer MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP2212 Komplettera med montagesats (MPA06) för att montera MP i skåpet. Montageplåt för gavelmontage i 500mm djupa skåp finns på förfrågan. MPD, Fästen, justerbara Beskrivning: Fixeras i önskat läge direkt i skåpets vertikala ramprofil eller med hjälp av "klick-in"profil (CLPK). Uformat för att gör montaget till ett en mans jobb. Flexibiliteten i höjd och djup med 25mm delning i hålbilden. Vissa storlekar kan även applicerbara i skåpets sidor. Material: 2,7mm galvaniserad stålplåt. Leveransförpackning: 1st plåt med monteringsmaterial. mountingrequirements Komplettera med "klick-in" profil (CLPK) för justerbar i djupled. OBS: MPP kan monteras både horisontalt och vertikalt. H/B B/H h/b b/h MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP1206 MPA, Fästen, montageplåt standard Beskrivning: Med dessa vinklar kan montageplåten justeras i djupled i steg om 25mm i ramen. Material: 3mm elförzinkad stålplåt. Leveransförpackning: 2st vinklar med monteringsmaterial. Beskrivning: För att montera montageplåten längst bak i skåpet, inkluderar fästen som gör montageplåten justerbar i djupled i steg om 25mm. Denna sats behövs då en extra montageplåt krävs eller då skåp beställs utan montageplåt (xxxxpe). Material: 3mm elförzinkad stålplåt. Leveransförpackning: 2st toppfästen, 2st glidande fästen samt 2st justerfästen och monteringsmaterial. E-nummer MPD02 E-nummer MPA Kraftfördelning Besök vår hemsida

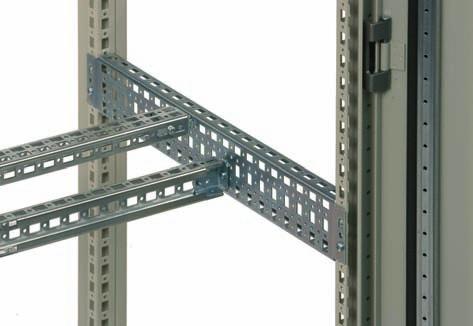

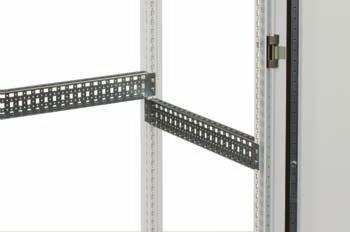

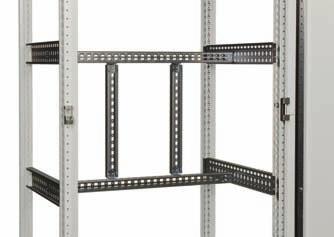

18 CLPK, Montageprofil, "klick-in" CLPF P&D, Montageprofil Kraftfördelning Beskrivning: Universell montageprofil för både djup- och breddmontage i skåpsramens 25mm DIN hålbild eller i kombination med montageprofil VB. Den 75mm breda profilen är försedda med tre hålrader av vilken en är vriden 90. Detta möjliggör montage av CLPK profilen i båda riktningarna. Profilen CLPK kan låsa med en självgängande skruv. Material: 1,5mm elförzinkad stålplåt. Leveransförpackning: 4st profiler mountingrequirements Komplettera med CLPF profiler i samma höjd som skåpet Till kapsling B/D E-nummer CLPK CLPK CLPK CLPK CLPK CLPK1200 GLM, Glidmuttrar för montageskenor Beskrivning: CLPF montagesystem består av en 40mm hög och 25mm bred profil med dubbla hålrader för korgmutter och skruvar, som kan monteras i alla riktningar i ramverket. Den kan också användas i kombination med CLPK- och VB-profiler. Genom att vända profilen kan den användas som standard CP20/40-profil i kombination med GLM40/6 glidmutter för montage av installationsmaterial som kräver djupjustering. Vid montage på skåpramen är profilerna i linje med skåpprofilerna. För att erhålla 90mm hög montageyta används två profiler jämte varandra. Material: Elförzinkad stålplåt Leveransförpackning: 4st profiler med monteringsmaterial. Till kapsling B/D H/B CLPF CLPF CLPF CLPF CLPF CLPF CLPF CLPF CLPF CLPF2200 MPV, Djupjusteringskit Material: Elförzinkad stålplåt Leveransförpackning: 50st Gänga E-nummer M GLM20-6P M GLM20-8P M GLM40-6P M GLM40-8P Profile application Beskrivning: Monteras på den vertikala profilen i skåpen MCS(L) och MKS(L), ger möjlighet till montage av MCCBapparat över 400A av valfritt fabrikat. Material: 2,5mm galvaniserad stålplåt. Leveransförpackning: 4st djupprofiler samt 2st på breddprofiler. B D Till ström MPV MPV MPV MPV MPV MPV806 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 235

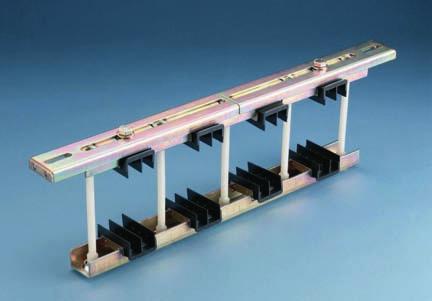

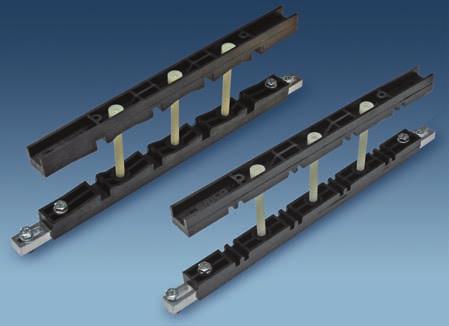

19 Busbar ECBS, Skenhållare, kompakt ECBS205TN Beskrivning: Skenhållare för 1600A, att monteras horisontellt eller vertikalt. Kan monteras direkt mot skåpsramen eller med hjälp av CLPF profiler. Tillgänglig för 1//5* och 1//10 eller 2//5* per fas samt bredd 25 till 80 mm. ECBS10 kan användas för ABB och JM lister tack vare 60 mm delning. Temperaturområde: -40 C C Material: Förstärkt polyamid och stål. Halogenfri. Leveransförpackning: Skenhållare med monteringsmaterial 1 skena per fas 2 skenor per fas Max avstånd mellan skenstöd (mm) Ipk (ka) Icc (ka) 6, x x x x x x x x x x x x ECBS110TN ECBS205TN ECBS110TN ECBS205TN / skena per fas Max avstånd mellan skenstöd (mm) Ipk (ka) Icc (ka) 6, x x x x x x H x 23 mm ECBS110TN H Kraftfördelning Besök vår hemsida

20 Busbar EUBS, Skenhållare, universal EUBS110TN 1 skena per fas Max avstånd mellan skenstöd (mm) Ipk (ka) Icc (ka) x x x x x x x Beskrivning: Skenhållare för 4500A, att monteras horisontellt eller vertikalt. Kan monteras direkt mot skåpsramen eller med hjälp av CLPF profiler. Tillgänglig för 1//10, 2//10 eller 3//10 per fas samt bredd 30 till 120 mm. Temperaturområde: -40 C C Material: Förstärkt polyamid och stål. Halogenfri. Leveransförpackning: Skenhållare med monteringsmaterial. H EUBS110TN EUBS110TN EUBS210TN EUBS310TN 1 skena per fas 2 skenor per fas EUBS210TN Max avstånd mellan skenstöd (mm) Ipk (ka) Icc (ka) x x x x x x x x x x x x x x EUBS310TN Max avstånd mellan skenstöd (mm) H H EUBS210TN EUBS310TN skena per fas 2 skenor per fas 3 skenor perfas Ipk (ka) Icc (ka) x x x x x x x x x x x x x x x x x x x x x Besök vår hemsida Kraftfördelning 115

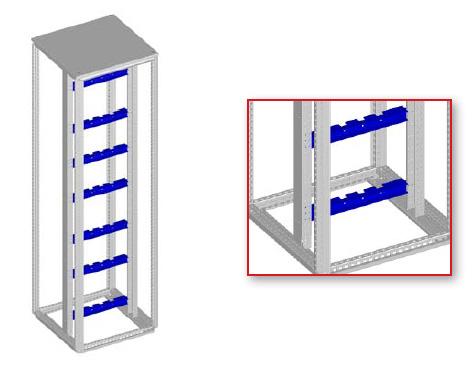

21 MSHS P&D, Skenhållare, huvudskensystem, horisontell Beskrivning: Sats att "bygga" en skenhållare (4 poler) för horisontalt huvudskensystem upp till 3600A. För en eller dubbla skenor per pol och skentjocklek 10mm samt bredder från 30mm - 120mm. Monteras bakom apparatfält på inre sidopaneler (MSPS). Kan monteras i önskat höjdläge i steg om 20mm. Material: Glasfiberförstäkt polykarbonat Leverans: 1st komplett skenhållare för 4 poler med monteringsmaterial barperphase 2x(30x10) MSHS x( 40x10) MSHS x(50x10) MSHS x(60x10) MSHS x(80x10) MSHS x(100x10) MSHS x(120x10) MSHS MSFH P&D, Skenhållare, vertikal Beskrivning: Skenhållare för vertikalt skensystem upp till 1600A, att placeras bakom apparatfältet. Monteras på vertikal profil (MSFP). Märkkorttidsström upp till 35kA med en skenhållare och upp till 50kA med två skenhållare (min. skena 40x10mm). Material: Glasfiberförstäkt polykarbonat Leverans: 7st skenhållare, 4-poliga med monteringsmaterial. *In: Märkström *Icw: Märkkorttidsström MSFH04 MSFH Kraftfördelning Besök vår hemsida

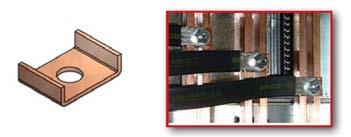

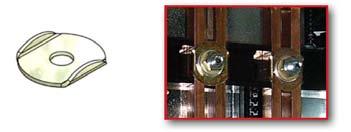

22 MSVH P&D, Skenhållare, Plug-in, vertikal MSBF P&D, Planbricka, skenmontage Beskrivning: Planbricka som med sin speciella utformning hjälper till att ge ett korrekt montage av skenorna. Används lämpligen tillsammans med (MSBC/MSBH). Material: 2mm elförzinkad stålplåt. Leverans: 20st Beskrivning: Skenhållare för vertikalt plug-in skensystem (MSBS) upp till 1600A, att placeras bakom apparatfältet. Skenhållarna monteras i vertikala profiler (inkluderad i MSSB). Märkkorttidsström upp till 35kA med en skenhållare (bakre - MSVHxxxx) och upp till 50kA med två skenhållare (komplettera med främre MSVHxxxxF). Material: Glasfiberförstäkt polykarbonat Leverans: Skenhållare, 4-polig med monteringsmaterial. Antal se tabell. H B MSBF20 MSBC P&D, Låsbricka, skenmontage *In: Märkström *Icw: Märkkorttidsström MSBS P&D, Vertikal fasskena, Plug-in MSVH1800 MSVH2000 MSVH2200 MSVH1800F MSVH2000F MSVH2200F Beskrivning: Låsbricka som med sin speciella utformning hjälper till att ge ett korrekt montage av skenorna. Används lämpligen tillsammans med (MSBF/MSBH). Material: 2mm elförzinkad stålplåt. Leverans: 20st H B 35 mm 21 mm MSBC20 MSBH P&D, Anslutningsbleck, skensystempour la connexion de barres Beskrivning: Y-formade strömskenor för plug-in system. Skenorna monteras i skenhållare (MSVH) med vanliga bultar, brickor och muttrar. Märkströmmen kan ökas till 2x1600A, om inkommande matning görs på mitten Material: Tennpläterad aluminium Leverans: 4st skenor Beskrivning: Anslutningsbleck som ger den korrekta anslutningen mellan skensystem och apparater. Används lämpligen tillsammans med (MSBC). Material: 2mm kopparplåt Leverans: 20st H h In (A) Icw(kA) Up to 1400 A Up to 50 ka MSBS Up to 1400 A Up to 50 ka MSBS Up to 1400 A Up to 50 ka MSBS41422 H B 25 mm 35 mm MSBH20 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 241

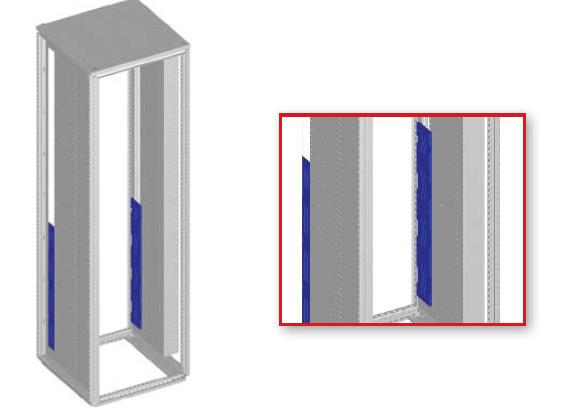

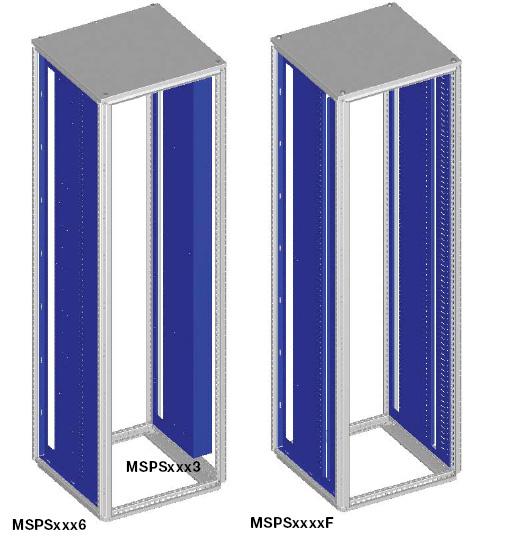

23 MSPS P&D, Inre sidopaneler CVB P&D, Ventilerad bottenplåt Beskrivning: 3-delad bottenplåt. Lämplig att användas i kombination med ventilerad sockel PV. Material: 1,5mm perforerad elförzinkad stålplåt. 33% ventilation. Leveransförpackning: 3st delar med monteringsmaterial. B D CVB CVB0608 Används i kombination med ventilerad sockel PV. Beskrivning: Inre sidoskärmar för att bygga apparatfält i ställverksskåp MCSL/MKSL. Monteras i skåpramens front-, rygg-,topp- och bottenprofil. Material: 1,5mm galvaniserad stålplåt. Leverans: 1st med monteringsmaterial CBP P&D, Delade bottenplåtar Internal side panel for compartments section Till kapsling H D h b MSPS MSPS MSPS2206 Internal side panel for cables section Till kapsling H D h b MSPS MSPS MSPS2203 Internal side panel for compartments section with front opening frontal Till kapsling H D h b MSPS1806F MSPS2006F MSPS2206F Beskrivning: 3-delad bottenplåt Material: 1,5mm elförzinkad stålplåt Leveransförpackning: 3st plåtar med monteringsmaterial B D CBP CBP CBP CBP CBP Kraftfördelning Besök vår hemsida

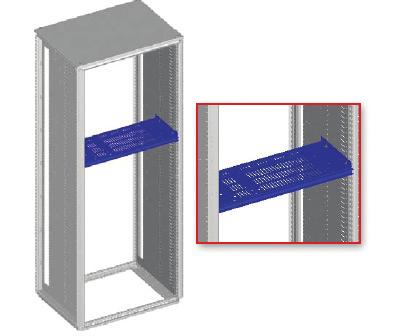

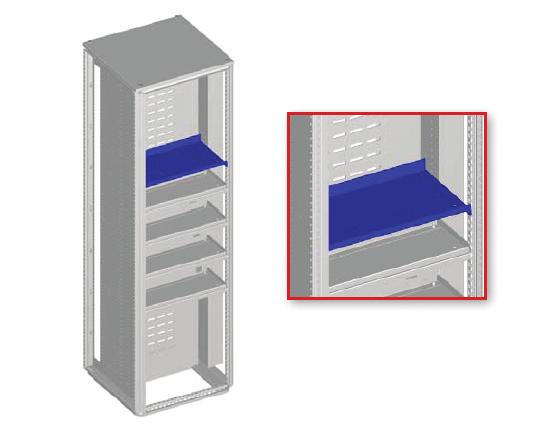

24 MSCC P&D, Hylla för brytarkassetter Inkommande fälti Kraftfördelning inkommande fält kan huvudbrytare i form av ACB eller MCCB i kassett monteras på hylla (MSCC), eller fast på monteringsplåt MSMP. Bakom brytarna finns öppet utrymme för inkommande matning och koppling till huvudskensystem. I inkommande fält monteras också servisapparater, huvudbrytare och mätning enligt servisstandarden SS Fälten kan delas av i delfält bakom separata moduldörrar (DP) eller modulpaneler (DPP). Inre avskärmning Beskrivning: Hylla för ACB, fast eller utdragbar (kassett) samt MCCB i kassett utf. Hyllan har ventilationsslitsar som tillåter luften att cirkulera i utrymmet. Kan endast monteras tillsammans med inre sidopaneler (MSPSxxx6) på bägge sidor. Justerbar i höjdled i steg om 25mm. Kan ej användas med inre front paneler. Om det är nödvändigt att öka inre avskärmning eller begänsa åtkomst, rekommenderas användning av (MSCC) alt. (MSES) i kombination med delade dörrar/paneler för att separera inmatningen, ACB och utgående matning. Material: 2mm galvaniserad stålplåt. Leverans: 1st hylla med monteringsmaterial Utförande Form 2 enligt SS-EN , uppnås med att montera en skärm mellan apparatdel och skensystem. För detta används inre sidoplåtar (MSPS) och vertikal montageprofil (MSFP), för skensystem i sida eller bakom apparatfältet, samt avskärmningsplåt (MSCH), för skensystem i tak eller botten. Utförande Form 4 kräver också inre horisontell avskärmning (MSES/MSIS) mellan apparater, t ex i servis. B D b d MSCC MSCC0806 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 243

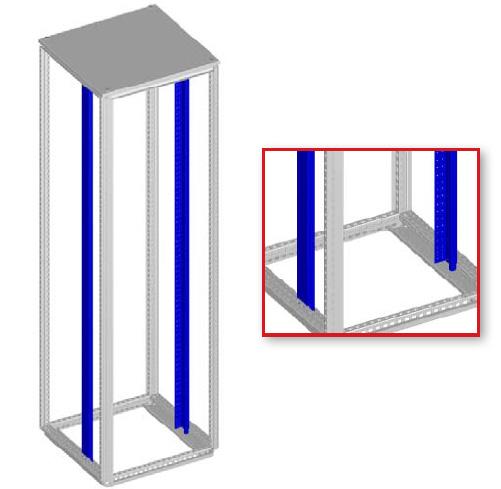

25 MSFMP P&D, Vertikal montageprofil, system NORM System NORM Ett enkelt system att bygga fördelning på, är med vertikala montageprofiler (MSFMP), som monteras direkt i skåpsramen på valfritt djup i steg om 25 mm. Profilerna har två montagenivåer: a)bakre nivå: Montering av DIN-skena (PP1535) för MCB, MCCB och andra normapparater b)främre nivå: Montering av paneler, med slits för normapparater (MSMCP) eller helt stängda (MSMBP). Systemet kan också användas för andra lösningar: a)monteringsplåt (AMM) justerbar i djupled med sats (MD). Monteras på bakre nivå av vertikal montageprofil (MSFMP). b)montageplåt, del av höjd ( MPP) monterad på montageprofil klick-in (CLPK), för djupinställning i steg om 25mm. Inre avskärmning Beskrivning: Vertikala montageprofiler för att bygga system NORM. Kan monteras utan inre sidogavlar (MSPS). Profilerna tillåter byggnation med norm-apparater/mcb mot bakre delen av profilen och front paneler (MSMBP/MSMCP) mot främre delen. Med PP1535 erhålls rätt avstånd fram till panelen. Material: 1,5mm galvaniserad stålplåt. Leverans: 2st med monteringsmaterial System NORM ger skärmning upp till Form 2 enligt SS-EN med olika tillbehör: Form 2 enligt SS-EN , uppnås med att montera en skärm mellan apparatdel och skensystem. För detta används inre sidoplåtar (MSPS) och vertikal montageprofil (MSFP), för skensystem i sida eller bakom apparatfältet, samt avskärmningsplåt (MSCH), för skensystem i tak eller botten. Plates / Front Partial Till Railes panels doors H B MSFMP MSFMP MSFMP Kraftfördelning Besök vår hemsida

26 MSMCP P&D, Frontpanel, DIN-slits TB1310, Modul Täckbricka Kraftfördelning Beskrivning: Täckbrickor för ej bestyckad del av DIN-slits. Delbar per 1/2 modul Material: Plast Ytbehandling: RAL9010, ljusgrå Leveransförpackning: 10 st täckbricka 13 moduler. Ljusgrå RAL9010. Total längd 234 mm Beskrivning: Frontpanel med DIN slits. Levereras med en DIN skena per slitsrad för norm-apparater/mcb. Bockad i överoch underkant för extra styrka. Material: 1,25mm stålplåt Leverans: 1st med monteringsmaterial Antal moduler 13 TB1310V H B MSMCP1506R MSMCP2006R MSMCP3006-1R5 MSMCP3006-2R MSMCP4506R MSMCP6006R5 MSMBP P&D, Frontpanel, slät Beskrivning: Slät frontpanel för att täck ej använda utrymmen. Kan användas som frontpanel för brytare/mccb (håltagning/ bearbetning krävs). Bockad i över- och underkant för extra styrka. Material: 1,25mm stålplåt Leverans: 1st med monteringsmaterial H B h b MSMBP0506R MSMBP1006R MSMBP1506R MSMBP2006R MSMBP2506R MSMBP3006R MSMBP4006R MSMBP4506R MSMBP5006R MSMBP6006R5 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 245

27 MSFP P&D, Vertikal montageprofil, system FAST System FAST - fast anslutna apparater Systemet ger full flexibilitet att använda olika typer av apparater och monagesätt. För detta används vertikala montageprofiler (MSFP) som monterade direkt i skåpramen. På profilerna monteras montageplåtar (MSMP) för standardapparater eller DIN-skenor för normapparater. På baksidan av profilerna monteras det skenhållare (MSFH) för det vertikala skensystemet. Alternativt kan Ericos skenhållare (ECBS/EUBS) placera i ett eget 200 mm brett fält vid sidan. Skåpets front kan täckas med hel dörr eller moduldörr (DP) eller modulpanel (DPP) framför varje apparat. Vid användning av normapparater kan frontpanel (MSMBP/ MSMCP) placeras, i en bakre nivå bakom dörrar och paneler, med hjälp av en profil för frontpaneler (MSFCP). Dessa frontpaneler ger avskärmning till IP 20 så att yttre dörr inte är nödvändig. Beskrivning: Vertikala montageprofiler för att bygga system FAST (fast anslutna apparater). Kan monteras utan inre sidogavlar (MSPS). Profilerna tillåter byggnation med MCCB på montageplåt (MSMP) samt norm-apparater/mcb med distans (MSADP). Skenhållare att placeras vertikalt bakom apparatfältet (MSFH) monteras direkt i profilen. Material: 1,5mm galvaniserad stålplåt. Leverans: 2st profiler med monteringsmaterial Till kapsling Plates / Front Partial H B MSFP MSFP MSFP2200 Inre avskärmning Fast montering ger skärmning upp till Form 4 enligt SS-EN med olika tillbehör: Form 2: Monteringsplåtar skärmar mellan apparater och skenutrymme för både vertikal skena bakom apparater och horisontell skena. Vid DIN-montage kompletteras med en monteringsplåt bakom DIN-skenan om bakre skenor används. Vid vertikal skena i sida används inre sidopanel (MSPS). Form 3: Horisontell skärm (MSIS) tillsammans med dörr (DP) och/eller (MSES) tillsammans med inre panel (MSMBP/ MSMCP), används för att skärmar mellan apparater. Form 4: Inre sidopanel (MSPS) används tillsammans med kabelbox (MSCE) samt horisontell skärm (MSIS/MSES), ger full avskärmning av varje delfält. 246 Kraftfördelning Besök vår hemsida

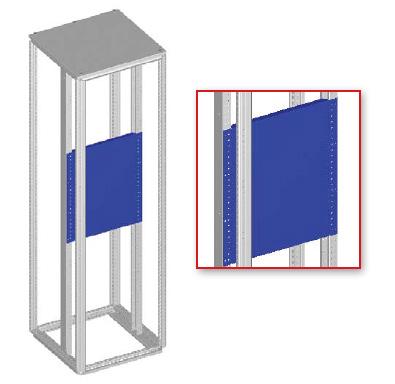

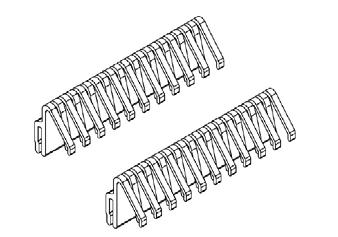

28 MSMP P&D, Montageplåt, system FAST Kraftfördelning MSADP P&D, Distanser för DIN-skenor Beskrivning: Montageplåt för apparater. Monteras på vertiakl montageprofil (MSFP). Material: 1,5mm galvaniserad stålplåt. Leveransförpackning: 1st med monteringsmaterial Beskrivning: Distans för att erhålla korrekt montagedjup mellan DIN-skena och beröringsskydd, när dessa monteras på de vertikala montageprofilerna (MSFP). Material: ABS Leverans: 10st med monteringsmaterial Plain mounting plate H B h b MSMP MSMP MSMP MSMP MSMP MSMP MSMP MSMP MSMP MSMP6006 Horizontal opening (vertical switch) H B h b MSMP1006H Vertical opening (horizontal switch) H B h b MSMP1506V MSMP2006V MSMP2506V MSMP3006V MSMP4006V MSMP4506V MSMP5006V MSMP6006V MSFG P&D h 56 mm MSADP10 Beskrivning: Skydd mot oavsiktlig beröring av spänningsförande delar via öppningar i montageplåt (MSCM) och inre sidopaneler (MSPSxxxxF). Material: ABS Leverans: 2st Längd 93 mm MSFG2000 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 247

29 MSFCP P&D, Profiler för frontpanel MSMBP P&D, Frontpanel, slät Beskrivning: Profilerna tillåter montage av frontpanel (MSMBP/MSMCP). Material: 1,5mm galvaniserad stålplåt. Leverans: 2st vertikala, 2st horisontella profiler och monteringsmaterial. Beskrivning: Slät frontpanel för att täck ej använda utrymmen. Kan användas som frontpanel för brytare/mccb (håltagning/ bearbetning krävs). Bockad i över- och underkant för extra styrka. Material: 1,25mm stålplåt Leverans: 1st med monteringsmaterial Enclosure H usefulheight MSFCP1806R MSFCP2006R MSFCP2206R5 MSMCP P&D, Frontpanel, DIN-slits H B h b MSMBP0506R MSMBP1006R MSMBP1506R MSMBP2006R MSMBP2506R MSMBP3006R MSMBP4006R MSMBP4506R MSMBP5006R MSMBP6006R5 Beskrivning: Frontpanel med DIN slits. Levereras med en DIN skena per slitsrad för norm-apparater/mcb. Bockad i överoch underkant för extra styrka. Material: 1,25mm stålplåt Leverans: 1st med monteringsmaterial H B MSMCP1506R MSMCP2006R MSMCP3006-1R5 MSMCP3006-2R MSMCP4506R MSMCP6006R5 248 Kraftfördelning Besök vår hemsida

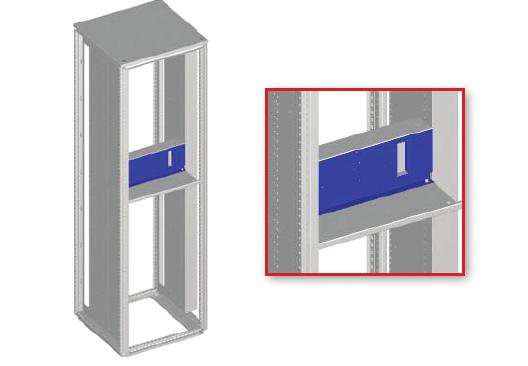

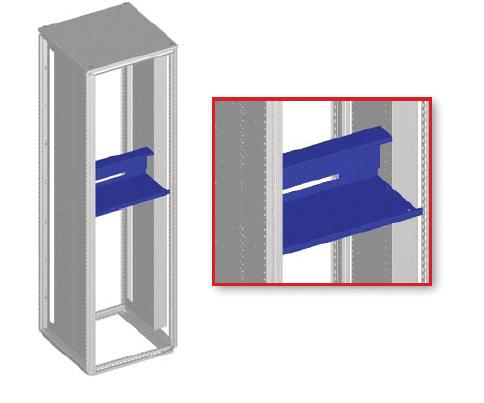

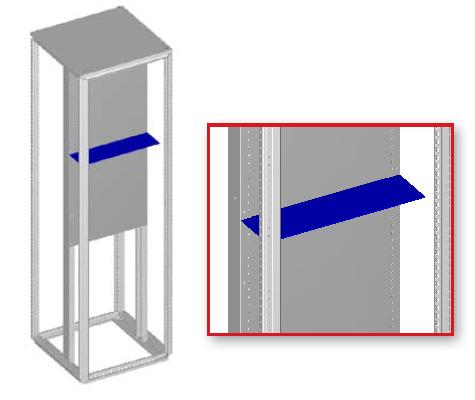

30 MSCE P&D, Kabelbox MSIS P&D, Inre horisontell avskärmning, mot frontpanel Beskrivning: Kabelboxen med öppningar för kabelgenomföring, tillåter uppbyggnad av system med anslutningar till apparater i enskilda fält, enligt Form 4. Material: 1,25mm galvaniserad stålplåt. Leverans: 1st box med genomföringshylsor och monteringsmaterial. Till kapsling H Ø 22,5 Ø 29 Ø MSCE MSCE MSCE MSCE300 Beskrivning: Horisontell avskärmningsplatta, som separerar delfälten fram till frontpanel (MSMBP/MSMCP), avsedda för MCB och MCCB. OBS. Montageplåt (MSMP) eller liknande måste användas i bakkant för att möjliggöra montage. För Form 4, komplettera med inre sidopaneler (MSPS), vertikal profil (MSFP), montageplåt (MSMP) samt profiler för frontpanel (MSFCP) och frontpanel (MSMBP/MSMCP). Material: 3mm polykarbonat Leverans: 1st B 600 MSIS600 MSCEP P&D, Montagevinkel för summatrafo MSES P&D, Inre horisontell avskärmning, mot dörr Beskrivning: Monteras direkt på kabelbox mot kabelfacket. Ger montagemöjlighet för summatrafo. Material: 2mm galvaniserad stålplåt. Leveransförpackning: 1st vinkel med monteringsmaterial Beskrivning: Horisontell avskärmningsplatta, som separerar delfälten fram till dörr (DP), avsedda för MCB och MCCB. OBS. Montageplåt (MSMP) eller liknande måste användas i bakkant för att möjliggöra montage. För Form 4, komplettera med inre sidopaneler (MSPS), vertikal profil (MSFP) och, montageplåt (MSMP). Material: 3mm polykarbonat Leverans: 1st H h x y B MSCEP MSCEP MSCEP MSES600 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 249

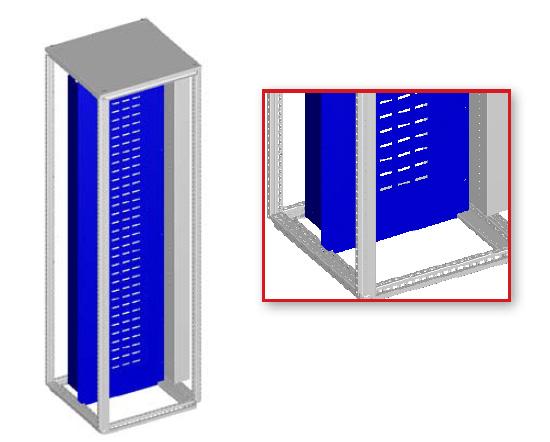

31 MSSB P&D, Separationsskärm, Plug-in Plug-in system Plug-in systemet är uppbyggt av inre sidogavlar (MSPS), vertikala profiler med separationsskärm i fullhöjd (MSSB), skenhållare (MSVH) för plug-in skena (MSBS) och kabelboxar (MSCE) samt apparatfack (MSCP) med plug-in funktion upp till 800 A genom skärmen mot skenan. Apparater monteras på separat montageplåt (MSCM) som ansluts till strömavtagare i apparatfacket (MSCP). Inre avskärmning Plug-in systemet ger skärmning Form 4 enligt SS-EN i standardutförande. Beskrivning: Separationsskärmen avskiljer det främre utrymmet i apparatfacket från det bakomliggande plug-in skensystemet. Skärmen monteras i de medföljande vertikala profilerna. Främre skenhållare (MSVHxxxxF) för 50kA monteras också i denna profil. Material: Separationsskärm: 3mm polykarbonat. Vertikala profiler: 1,5mm galvaniserad stålplåt. Leverans: 1st separationsskärm, 2st vertikala montageprofiler med monteringsmaterial. H B h b MSSB MSSB MSSB2206 MSCP P&D, Apparatfack, Plug in Beskrivning: Apparatfack, plug-in utförande (400A eller 800A) för anslutning till bakre skensystem. Monteras i inre sidopaneler (MSPS) tillsammans med kabelbox (MSCE) för Form 4. Komplettera med vertikal fasskena (MSBS), skenhållare plug-in (MSVH) samt moduldörr (DP) i fronten. Material: 2mm galvaniserad stålplåt. Leverans: Bottenplåt, apparatdel med plug-in kontakter för inkommande matning samt monteringsmaterial. Komplettera med montageplåt (MSCM) samt övre avskärmning (MSCH). MSCP01506 MSCP02006 MSCP02506 MSCP Kraftfördelning Besök vår hemsida

32 MSCM P&D, Montageplåt, Plug-in MSCE P&D, Kabelbox Kraftfördelning Beskrivning: Montageplåt för plug-in utförande. Borrning krävs för montering av brytare. Montageplåten har två vertikala öppningar, en på var sida för inkommande matning (34mm breda och 367mm fritt utrymme mellan öppningarna). Komplettera med apparatfack (MSCP) samt övre avskärmning (MSCH). Material: 2mm galvaniserad stålplåt. Leverans: 1st, monteringsmaterial medföljer apparatfack (MSCP). H B h b MSCM MSCM MSCM MSCM03006 Beskrivning: Kabelboxen med öppningar för kabelgenomföring, tillåter uppbyggnad av system med anslutningar till apparater i enskilda fält, enligt Form 4. Material: 1,25mm galvaniserad stålplåt. Leverans: 1st box med genomföringshylsor och monteringsmaterial. Till kapsling H Ø 22,5 Ø 29 Ø MSCE MSCE MSCE MSCE300 MSCH P&D, Övre avskärmningsplåt, Plug-in MSCEP P&D, Montageplåt för summatrafo Beskrivning: Skärmar av toppen i det övre apparatfältet vid plug-in utförande. Övriga apparatfält är skärmade av bottenplåten i plug-in facket ovanför. Material: 2mm galvaniserad stålplåt. Leverans: 1st med monteringsmaterial. Beskrivning: Monteras direkt på kabelbox mot kabelfacket. Ger montagemöjlighet för summatrafo. Material: 2mm galvaniserad stålplåt. Leveransförpackning: 1st vinkel med monteringsmaterial B D b d MSCH0604 Till kapsling H Ø 22,5 Ø 29 Ø MSCE MSCE MSCE250 Ladda ner tekniska specifikationer och CAD ritningar från Kraftfördelning 251

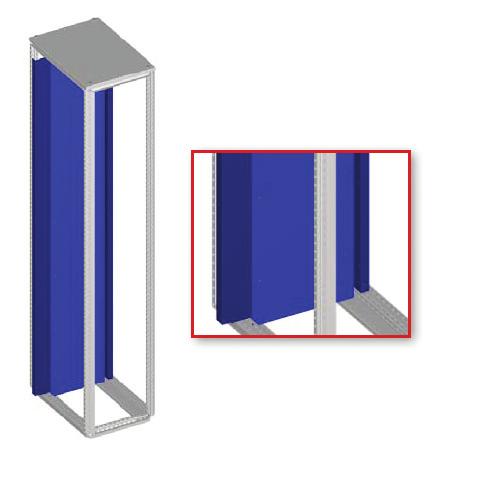

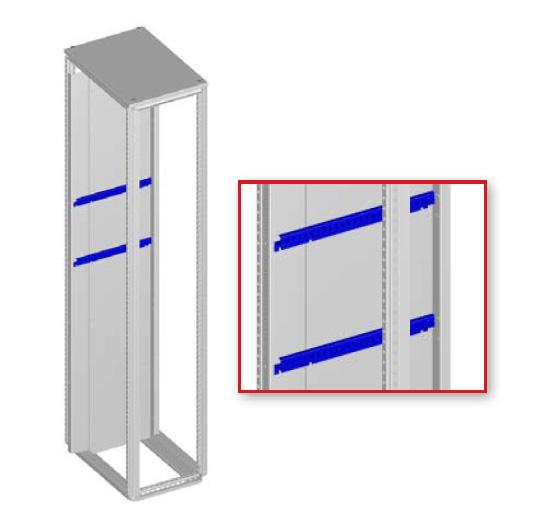

33 MSPM P&D, Separationsskärm, kabelfack MSCFR P&D, Ankarskena, bakre Beskrivning: Separationsskärmen avskiljer det främre utrymmet i kabelfacket från det bakomliggande skensystemet. Skärmen monteras i de medföljande vertikala profilerna, där ankarskena (MSCFR/MSCFS) också monteras. Material: Separationsskärm: 3mm polykarbonat. Vertikala profiler: 1,5mm galvaniserad stålplåt. Leverans: 1st separationsskärm, 2st vertikala montageprofiler med monteringsmaterial. Beskrivning: Profiler för enkel fixering av kablar i kabelfackets bakre del. Kan endast monteras tillsammans med separationsskärm (MSPM). Material: 2mm galvaniserad stålplåt. Leverans: 5st med monteringsmaterial B 400 MSCFR MSCFR600 H B MSPM MSPM MSPM MSPM MSPM MSPM2206 MSCFS P&D, Ankarskena, sida Beskrivning: Profiler för enkel fixering av kablar i kabelfackets sida. Kan endast monteras tillsammans med separationsskärm (MSPM). Material: 2mm galvaniserad stålplåt. Leverans: 5st med monteringsmaterial D 600 MSCFS Kraftfördelning Besök vår hemsida
