1 RISKER Riskutredningar i lagstiftning Riskhantering Risker och skyddsåtgärder Övning Riskobjekt och riskkällor

2 Översiktsplaner Industrietableringar Teknisk försörjning Nationell säkerhet RISKUTREDNING ett beslutsunderlag Politiska beslut Tillståndsprocesser Försäkringsbolag Investeringar

3 RISKUTREDNING I LAGSTIFTNING 1. Tillstånd enligt miljöbalken 2. Arbetsmiljölagstiftningen Systematiskt arbetsmiljöarbete 3. Sevesolagstiftningen Anläggningar som lagrar stora massor miljöfarliga, explosiva eller reaktiva kemikalier 4. Tillstånd enligt Plan och bygglagen 5. LBE, Lagen om brandfarliga och explosiva varor Explosionsskyddsdokumentation 7 LBE riskutredning för tillstånd 6. LSO, Lagen om skydd mot olyckor Beredskapsplan

4 RISKHANTERING RISKANALYS 2 Bedöma RISKUTREDNING 1 Identifiera 3 Värdera Utvärdera Reducera

5 RISKIDENTIFIERING Studie av tidigare utredningar Risker som inte identifierats kan inte hanteras Genomgång av ritningar Syn av anläggning Systematisk genomgång i enlighet med vald metod

6 RISKIDENTIFIERING Metoder Grovanalys Snabb och översiktlig metod som ger grund för vidare fördjupade studier Utifrån gruppens erfarenheter identifieras skadehändelser, orsaker, konsekvenser och rekommenderade åtgärder

7 RISKIDENTIFIERING Metoder Hazop Rötkammare HAZOP Händelse / Riskmoment Hög nivå Överfyllnad - stopp i dekanteringen Orsak Konsekvens Förebyggand e / Begränsande Slam i gasledning Nivåvakt. Slamfälla. Säkerhetsven til Avhjälpande Manuell evakuering. Stoppa inmatning. Säkerhetsrisk Övertryck i rötkammare. Risk för kallfackling. Anläggningsdelar analyseras en i taget Kodord: Hög/ Låg Temp flöde nivå tryck Låg nivå Läckage. Luft kommer in i Nivåvakt. Okulär rötkammaren besiktning. Felaktig evakuering. Luft kommer Nivåvakt. in i Kolla rötkammaren pumpfunktio. n. Nogranna instruktioner vid manuell matning. Högt tryck Sensor fel Kallfackling Kalibrering och översyn av sensorer. Säkerhetsven til. Lågt tryck Stopp i gasledning Evakuering av Rötkammare Kallfackling Underhåll och översyn. Säkerhetsven til. Kontrollera slamfällans och gasdomens funktion Laga läckan Slam på och fyll upp till mark. miniminivå Explosive atmosfär i rötkammaren. Stoppa evakueringspu mp. Fyll upp till miniminivå. Laga, byt ut sensor. Återställ rören i ursprungligt skick. Explosive atmosfär i rötkammaren. Explosive atmosfär vid vattenlås. Explosive atmosfär vis vattenlås

8 RISKIDENTIFIERING Metoder Händelseträdanalys

9 RISKHANTERING 2 Bedöma Riskutredning 1 Identifiera 3 Värdera Utvärdera Reducera

10 RISKBEDÖMNING Mäta identifierade risker Sannolikhetsbedömning Konsekvensbedömning

11 SANNOLIKHETSBEDÖMNING Hur ofta sker händelsen? Statistik Logiska modeller Ger mest tillförlitlig bedömning men inte alltid tillgänglig Händelseträdanalys Felträdanalys Expertbedömning Oftast tillräckligt, men svårare att verifiera

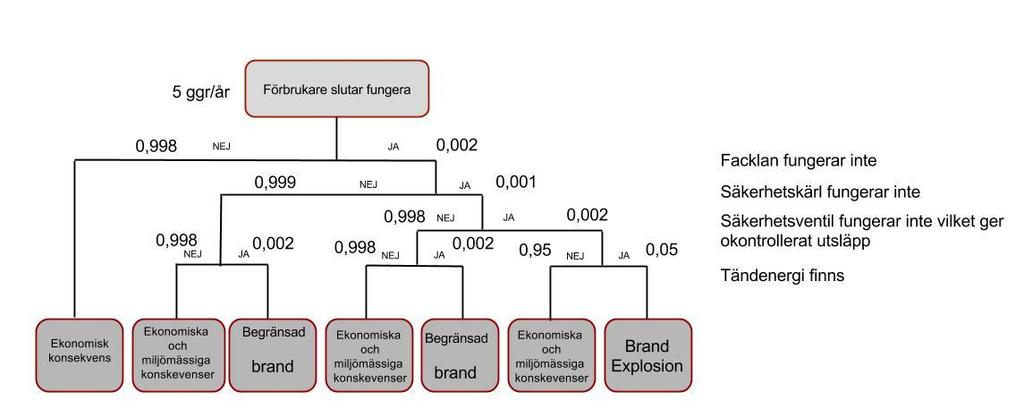

12 LOGISKA MODELLER: Händelseträdanalys Sannolikhet för Brand/Explosion: 5 ggr/år x 0,002 x 0,001 x 0,002 x 0,05 = 0, ggr/år = 1ggr/ år

13 SANNOLIKHETSKLASSER Sannolikhetsklass Frekvens 1 Osannolik Mindre än en gång på år 2 Liten sannolikhet En gång per år 3 Sannolik En gång per år 4 Stor sannolikhet En gång per 1 10 år 5 Mycket stor sannolikhet Mer än en gång per år

14 RISKBEDÖMNING Mäta identifierade risker Sannolikhetsbedömning Konsekvensbedömning

15 KONSEKVENSBEDÖMNING Vad blir resultatet av händelsen? Statistik Logiska modeller Expertbedömning Ger mest tillförlitlig bedömning Konsekvenser beräknas ur tryck, temperatur, densitet och andra storheter Oftast tillräckligt, men svårare att verifiera

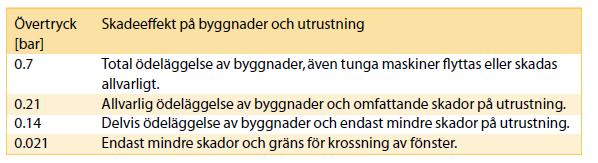

16 KONSEKVENSBEDÖMNING 1. Via statistik, modeller eller expertbedömning kommer man fram till värden som tex temperatur eller tryckvåg som personer kan komma att utsättas för 2. Dessa värden används för att bedöma skadeomfattning. Exempel:

17 KONSEKVENSKLASSER Konsekvensklass Konsekvensområde Omfattning 1 Små Miljö Liten utbredning, ingen sanering Hälsa Övergående lindringa obehag Egendom Mycket små ekonomiska konsekvenser 2 Lindriga Miljö Liten utbredning, ingen sanering Hälsa Varkatiga obehag, enstaka skadade Egendom Små ekonomiska konsekvenser 3 Medel Miljö Stor utbredning, enkel sanering Hälsa Svåra obehag, enstaka skadade Egendom Kännbara ekonomiska konsekvenser 4 Stora Miljö Liten utbredning, svår/omöjlig sanering Hälsa Enstaka förolyckade, flera svårt skadade Egendom Stora ekonomiska konsekvenser 5 Katastrofala Miljö Stor utbredning, omöjlig sanering Hälsa Flera förolyckade, större antal svårt skadade Egendom Ekonomiskt ohållbara konsekvenser

18 RISKHANTERING 2 Bedöma Riskutredning 1 Identifiera 3 Värdera Utvärdera Reducera

19 RISKVÄRDERING avgöra vilka risker som bör åtgärdas samt föreslå åtgärder

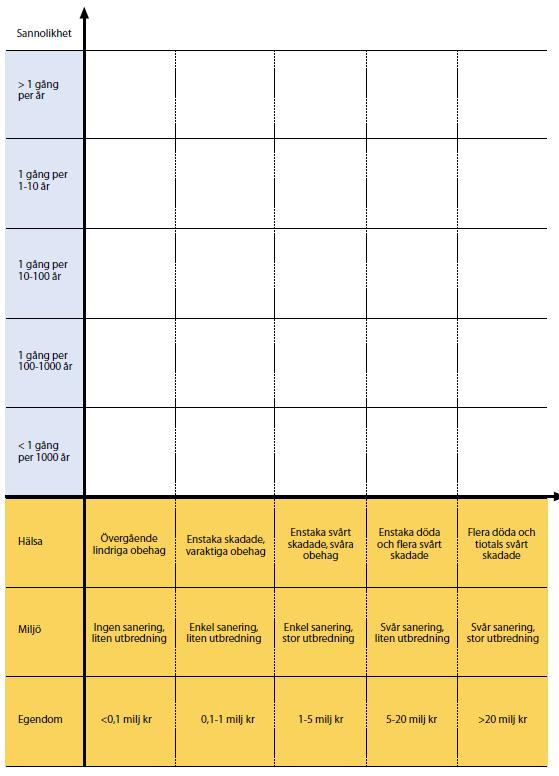

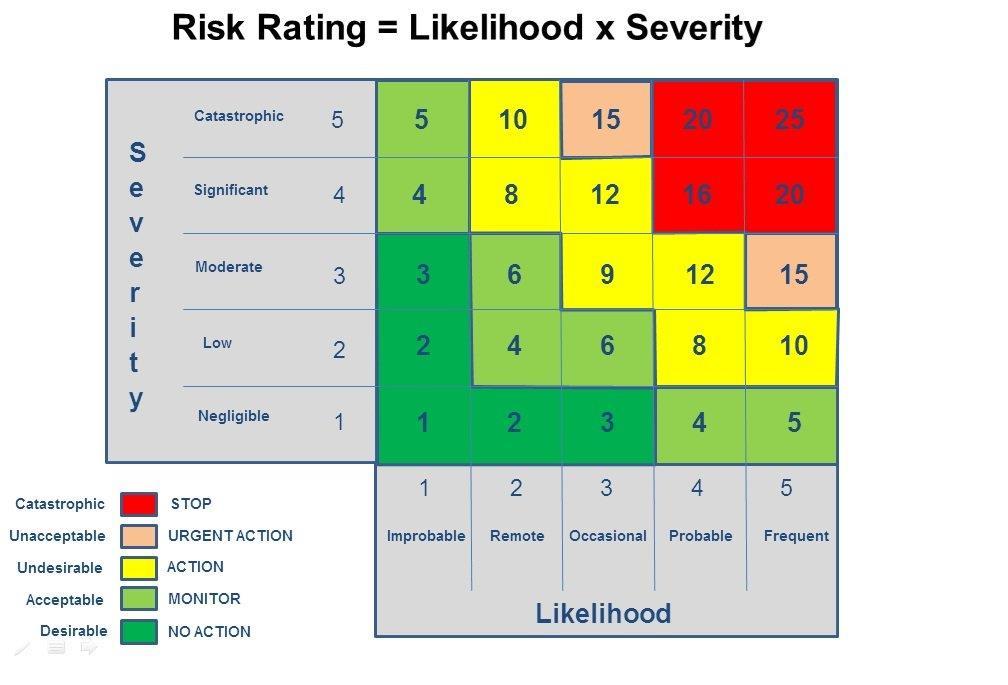

Matris för riskvärdering Risk 1: Sannolikhet: 1 ggr / 20 år Sannolikhetsklass 3 3 1 Konsekvens:

20 Matris för riskvärdering Risk 1: Sannolikhet: 1 ggr / 20 år Sannolikhetsklass Konsekvens: Hälsa: Enstaka skadade Miljö: Ingen sanering Egendom: 10 miljoner kr Konsekvensklass x 4 = 12

21 RISKHANTERING 2 Bedöma Riskutredning 1 Identifiera 3 Värdera Utvärdera Reducera

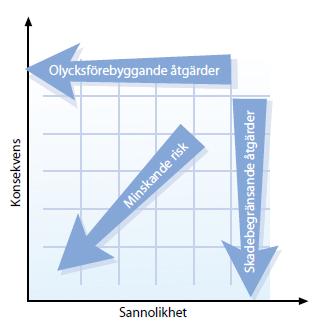

22 RISKREDUKTION Åtgärder: 1. Olycksförebyggande Förreglingar Säkerhetsventiler Säkerhetsledningssystem Tydliga driftinstruktioner 2. Skadebegränsande Brandlarm, sprinklers Beredskapsorganisation Beredskapsplaner, övningar Försäkring

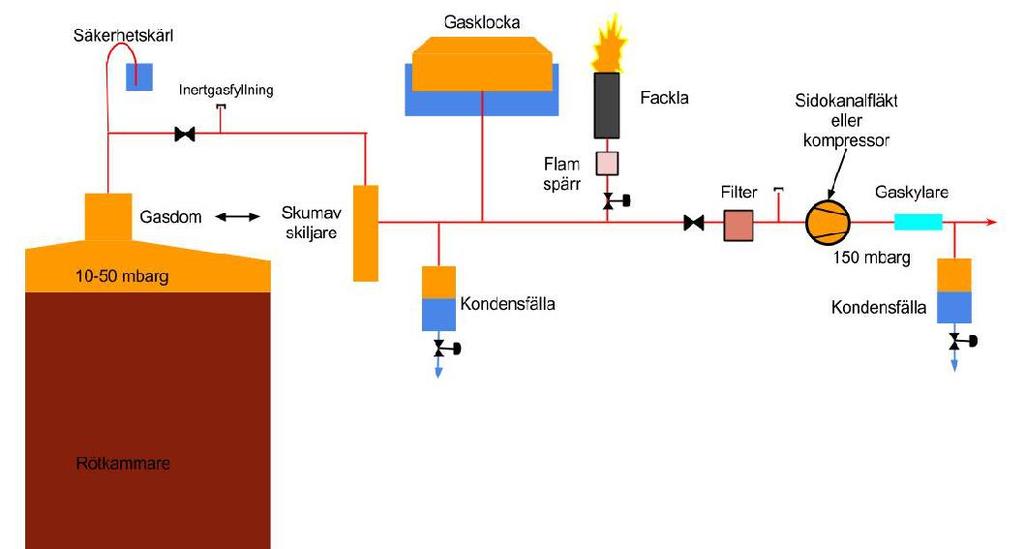

OLYCKSFÖREBYGGANDE ÅTGÄRDER Gassystemet 1) Säkerhetsventiler för under och övertryck 2) Skumningsdämpare eller skumavskiljare 3) Kondensfälla vid lågpunkter i gassystemet 4) Utrustning i EX.

23 OLYCKSFÖREBYGGANDE ÅTGÄRDER Gassystemet 1) Säkerhetsventiler för under och övertryck 2) Skumningsdämpare eller skumavskiljare 3) Kondensfälla vid lågpunkter i gassystemet 4) Utrustning i EX.zon i enlighet med ATEX-direktivet 5) Automatiska stängventiler vid lågt tryck eller vid syre i systemet 6) Sektionering och nipplar för inertgasfyllning 7) Systemgodkänd fackla med flamfälla. Tekniska

24 OLYCKSFÖREBYGGANDE ÅTGÄRDER Organisation 1. Ansvarsområden 2. Driftinstruktioner 3. Instruktioner för arbete i ex zon; arbetsorder 4. Rapporterings och åtgärdssystem 5. Egenkontroll, underhåll 6. Kalibrering 7. Uppmärkning 8. Gasföreståndare

25 SKADEBEGRÄNSANDE ÅTGÄRDER Skyddsavstånd Beredskapsplan Systematiskt brandskyddsarbete

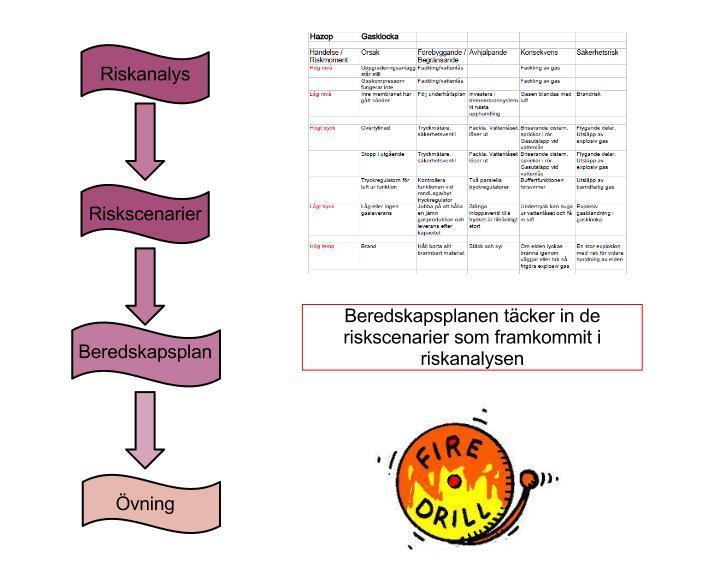

26 SKADEBEGRÄNSANDE ÅTGÄRDER Beredskapsplan

Innehåll för respektive scenarie: 1. Vem som ansvarar för vad Beredskapsgrupp 2. Larmning, internt och externt 3. Åtgärder för att begränsa skada 4. Utrymningsplan och samlingsplats 5.

27 Innehåll för respektive scenarie: 1. Vem som ansvarar för vad Beredskapsgrupp 2. Larmning, internt och externt 3. Åtgärder för att begränsa skada 4. Utrymningsplan och samlingsplats 5. Skyddsutrustning 6. Utrustning för första hjälpen 7. Hur berörda personer informeras 8. Hur varningssystem fungerar 9. Planritningar Larm Stängventiler Släckutrustning BEREDSKAPSPLAN

28 RISKHANTERING 2 Bedöma Riskutredning 1 Identifiera 3 Värdera Utvärdera Reducera

29 ÅTGÄRDSUTVÄRDERING Har åtgärderna haft avsedd verkan? OLYCKS- OCH INCIDENTRAPPORTERING

ALTERNATIV TILL RISKUTREDNING Följa branschstandarder Anvisningar för biogas anläggningar Genom att man följer Anvisningar för biogasanläggningar

30 ALTERNATIV TILL RISKUTREDNING Följa branschstandarder Anvisningar för biogas anläggningar Genom att man följer Anvisningar för biogasanläggningar 2012; BGA 12 vid uppbyggnaden av anläggningen kan behovet av riskutredning vid ansökan enligt Lagen om brandfarliga och explosiva varor anses uppfyllt

31 Branchstandarder för biogasanläggningar EGN 2011 gäller för naturgas gasol biogas, gas i gasfas med högsta drifttryck 4 bar. BGA 2012 ger exempel på utförande, kontroll, drift och underhåll av biogasanläggningar där biogas framställs genom rötning.

32 BOKTIPSET

33 RISKOBJEKT OCH RISKKÄLLOR I BIOGASANLÄGGNINGEN Övning Vilka riskobjekt finns i er anläggning? Vilka riskkälllor finns? Gör en enkel skiss eller lista med riskobjekt och riskkällor

34 RISKOBJEKT OCH RISKKÄLLOR I BIOGASANLÄGGNINGEN Riskobjekt Substratbuffertank Hygieniseringsstank Rötkammare Riskkälla Manlucka Mynning andningsledning Axelgenomföring omrörare Axelgenomföring omrörare Utanför lucka till bräddavlopp Mynning bräddavloppsledning Mynning utblåsningsledning Mynning säkerhetsventil Mynning avblåsningsledning Provtagningspunkt Manlucka

35 RISKOBJEKT OCH RISKKÄLLOR Riskobjekt Riskkällor Gasledningar Provtagningspunkter Dräneringspunkter Filter Slamledningar, Pumpar Rötslamlager Om explosiv gasblandning kan uppstå i dem, beroende av driftslägen, start/stopp. Felaktigt monterade pumpar Axelgenomföring omrörare Mynning utblåsningsledning Mynning avblåsningsledning Vattenlås Dukinfästning

36 RISKOBJEKT OCH RISKKÄLLOR Riskobjekt Slamsilo Kondensfälla/-brunn Riskkällor Mynning andningsledning Manlucka Mynning avblåsningsledning Mynning kondensavtappning Gasklocka Mynning utblåsningsledning Mynning säkerhetsventil Mynning avblåsningsledning Mynning kondensavtappning

37 RISKOBJEKT OCH RISKKÄLLOR Fackla Fläktstation, Gasrum Spindelgenomföring automatventil Axelgenomföring fläkt/kompressor Mynning utblåsning gasanalys Mynning utblåsningsledning säkerhetsventil Spindelgenomföring automatventil Ventilationskanaler/-öppningar Provtagningspunkt Gasfilter Gaspanna eller gasmotor Filter Spindelgenomföring automatventil
