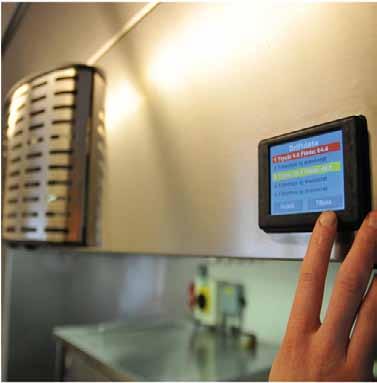

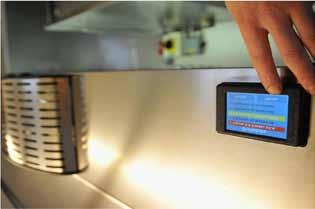

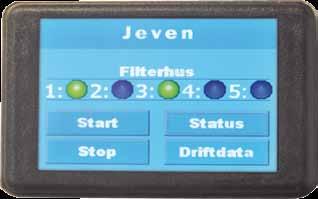

1 Kontrollpanel FC Styr- och övervakningsenhet för kökskåpor. Kontrollpanel FC är en enkel styr- och övervakningsenhet för kökskåpor. Med detta system övervakas hela tiden flöden och tryck över filterhusen i kåpan och jämförs med förinställt värde. Därigenom säkerställs hela tiden att kåpan har optimal uppfångning och avskiljning av fett, en garanti för bra funktion och en optimal ventilation för kökspersonalen. Användarmanual Ver. 2.0

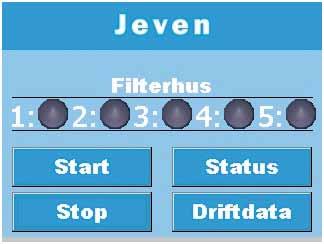

2 Start och stopp av systemet Start Slå på frånluftsfläkten om du inte använder dig av Touchpanelen för att styra fläkten. Tryck på Startknappen. Systemet slår på fläkten. Ett tryck byggs upp innan mätningarna påbörjas. Detta för att undvika felutpekningar. Systemet är igång och gör mätningar på systemet varje tidsintervall, normalt 1000ms. Stopp Systemet stoppas om du trycker på stopknappen. Alla utgångar, paneler, fläkt och larm slås av. Systemet återgår till startutgångspunkt. Status Fönster visar status på filterhus 1-5 Status för respektive filterhus visas genom: Statusbild ändras. Röd status har röd blinkande lampa och röd bakgrund. 2

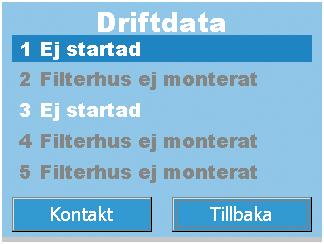

3 Panelstatus Fönstret har 3 st områden. Ett område för varje fel som kan inträffa. Varje område visar status för just sitt område. Tryckområde Strömområde Drifttidsområde Visar information om tryck Visar information om strömförbrukningen Visar information om drifttid Är statusen gul eller röd för respektive område kommer bakgrunden till området att ha statusfärgen. Exempel: Har Panel 1 strömfel, och drifttid och tryck är ok, kommer enbart strömområdets bakgrund att vara röd. Tryckområde och drifttidsområde kommer att ha bakgrundsfärg. Detta gör att man enkelt kan se de problem som finns i systemet. Vill man välja en annan panel får man gå tillbaka och välja ny panel. Driftdata Fönstret visar information om tryck och flöde för respektive filterhus. På samma sätt som i statusfönstret kommer bakgrunden på varje filterhus att bero på filterhusets status. För att få mer information om ett filterhus trycker du på den vita texten efter respektive siffra. Se Panel Driftdata 3

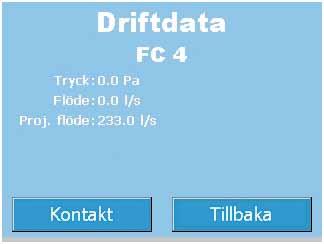

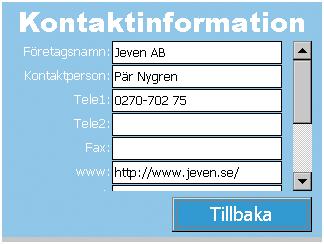

4 Panel Driftdata Fönstret visar aktuell information om panelen. Tryck Flöde Proj. flöde Brinntid Drifttid kvar Drifttid Antal Rör Ström Aktuellt tryck i filterhuset Det uträknade flödet beroende på aktuellt tryck och antal cykloner. Det kalkylerade flödet för filterhuset från inställningsfilen Lampans brinntid från inställningsfilen Antalet timmar kvar till lampbyte Antalet timmar UV-lamporna varit i drift. Det antal rör som definierats i inställningsfilen Aktuell strömförbrukningen av UV-lamporna. fönster Visar kontaktinformation. till föregående fönster Larm Om något av filterhusen får RÖD status så betyder det att det är för lågt tryck i filterhuset (under 40Pa), kontrollera omgående vad som orsakat att trycket har sjunkit. Larmet försvinner automatisk när trycket överstiger 40Pa. 4

5 System Jeven kökskåpor KÖKSKÅPOR MED MÖJLIGHETER Med våra kåpor är det enkelt att skapa funktionella och vackra köksmiljöer. Möjligheten till personlig utformning är mycket stor. Tilluftskåpan JSI-UV, som är utrustad med UV Combilux är försedd med unika luftspridare för tilloch styrluft. Dessa kan placeras på valfri plats utmed kåpans sidor. Som de flesta detaljer på våra kåpor kan även luftspridarna enkelt demonteras för rengöring i diskmaskin. Självklart kan också våra styrlufts- och frånluftskåpor utrustas med UV Combilux. VI HJÄLPER DIG Väl fungerande storköksventilation kräver nästan alltid unika lösningar. Det ena köket är sälla det andra likt. Tillsammans med våra kunder löser vi dagligen ventilationen i storkök. Det har gett oss stor kunskap och erfarenhet som vi gärna delar med oss av. Utifrån planritningar på ett kök lämnar vi förslag på lösning. Där tillser vi att önskade flöden, tryckfall och ljudnivåer uppfylls. Självklart lämnar vi ritningar på valda produkter både i AutoCad och MagiCad format. Jeven AB Täljevägen Söderhamn TELEFON: EPOST: jeven@jeven.se
