1 Antikvarisk kontroll Hedmanska gården Byte av syll, hus A Fastigheten Gyllenstjärna 7 i Malmö stad Skåne län Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014 Anders Reisnert

2 Malmö Kulturmiljö Box Malmö Tel: Besöksadress: Malmöhusvägen 3, Grimsbygatan 24 Antikvarisk kontroll Hedmanska gården Byte av syll, hus A Fastigheten Gyllenstjärna 7 i Malmö stad, Skåne län Enheten för Kulturmiljövård Rapport 2008:014 Författare: Anders Reisnert Grafisk form: Anders Gutehall Foto: Anders Reisnert och Leif Christofersson/Tyréns Omslagsbild: Hus A från gårdssidan. ISSN: X Malmö Kulturmiljö Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014

3 Tekniska och administrativa uppgifter Län: Skåne... Skåne Kommun:...Malmö Stad Ort:... Malmö Fastighet:... Gyllenstjärna 7 Ägare:...Malmö Stad Länsstyrelsens tillstånd: , Dnr Syn av arbetsområdet: Arbetena påbörjades: Slutbesiktning: Entreprenör:...Theodor Blomqvist Konsult:... Leif Christofferson Arbetsbeskrivning:... Utförd av Leif Christofferson Antikvarisk kontrollant:...anders Reisnert, Malmö Kulturmiljö Arkiverat material:... Foton Historik Hedmanska gården har sitt namn efter Gabriel Hedman, som 1838 blev ägare till hela gården. Han lät uppföra det stora magasinet på fastighetens södra del för förvaring av spannmål. Dessförinnan bestod gården av tre olika enheter som under 1700-talets första hälft blev två gårdar med Diedrich Sölcher som gemensam ägare. De olika byggnaderna är av högst varierande ålder och visar på den bebyggelseutveckling som var typisk för Malmös stadsgårdar. Dessa gårdar uppfördes i ett skede då borgarna ägnade sig åt både lantbruk och handel, därför blev de utökade och förändrade i samband med konjunktursvängningar. Äldsta byggnaden är det kraftfulla korsvirkeshuset mot Lilla Torg, uppfört av borgmästaren Niels Hammer Fasaden har det bäst bevarade 1500-talskorsvirket i Malmö. Bostad och kontor fanns på bottenvåningen medan magasin var inrymt på andra våningen. Åt gården har ett annex, en s k luta, byggts till som inrymde köket. Den andra längan mot Lilla Torg, som fick sin fasad i empirstil av handelsmannen Per Malmros 1805, är troligen uppförd kring sekelskiftet 1600, också av Niels Hammer. Längs Hjulhamnsgatan reser sig en lång magasinslänga uppförd i korsvirke. Den bortre delen uppfördes troligen av Diedrich Sölcher på 1720-talet, medan delen närmast torget byggdes av Haquin Bager några årtionden senare. De dubblerade stolparna var en lokal innovation som uppfanns av Bager själv. Här fanns en stor kölna för malttorkning. Den yngsta byggnaden är den lilla kontors- och förrådsbyggnaden inne på gården, på fastighetens östra sida, från Gabriel Hedmans magasinsbyggnad inrymmer sedan 1974 Form Design Center. Malmö stad genomförde, via Fastighetskontoret och under ledning av arkitekt Birgit Koordina en omfattande renovering och restaurering av de olika byggnaderna. Första renoveringsfasen gällde den stora magasinsbyggnaden och Form Design Center kunde flytta in i lokalerna Övriga byggnader renoverades mellan 1978 och 1982 under ledning av samme arkitekt. Antikvarisk kontrollant var Gun Johansson från Malmö Museer. Gården blev byggnadsminnesförklarad Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014 3

4 Bakgrund till arbetena Föreliggande åtgärd gällde längan ut med Hjulhamnsgatan. Som ovan nämnt uppfördes huset som magasin kring halvsekelskiftet på 1700-talet. En för malmöitiska förhållande märklig konstruktion är de dubblerade stolparna i byggnadens korsvirkesstomme. Endast den ena av de båda stolparna har varit försedd med dymling vid infästandet i syllen. Den andra har endast varit förankrad med en tapp i tapphålet men alltså inte säkrad med en dymling. Konstruktionsförstärkningen har troligen föranletts av verksamheten i byggnaden. Korsvirkeslängan med de dubblerade stolparna. Här fanns en större kölna för maltberedning. Byggherren Haquin Bager brukade stolt kalla den för sin kölnemaskin och den lär ha varit mycket innovativ för sin tid. Kölnans grund finns utmärkt i tegelgolvet inne i byggnaden och dess fundament finns bevarade under golvet och den stora, bevarade, kupolspisen har varit knuten till konstruktionen. Då inga speciella avvikelser fanns då det gällde kölnans grund får man förmoda att de avvikelser från den ordinarie konstruktionen funnits i Kölnans övre delar. Möjligen har delar av kölnan varit upphängd eller förankrad i väggarna, vilket i så fall motiverat de dubblerade stolparna i väggkonstruktionen. Den i kölnan tillverkade malten användes för öltillverkning. Byggnadens syll vilar på en i hydrauliskt kalkbruk murad gråstensgrund. Grunden revs men återmonterades likt ursprunglig konstruktion och de gamla grundstenarna återbrukades vid renoveringen ca Då byttes även syllen ut och stolparna skoddes om. Vid samma tillfälle demonterades också fackfyllnaderna vilka därefter återmurades med kalkbruk (luftkalk) och putsades tunt med kalkputs. Av färgningen av de putsade ytorna gjordes med gulockerpigmenterad kalkfärg medan timmran trätjärades. Skiljet mellan de parställda stolparna fogades med kalkbruk gjort på luftkalk men utan förstärkning av bruket. Invändigt byggdes en helt ny innerväggskonstruktion och mellanrummet fylldes med isolering av stenull. Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014

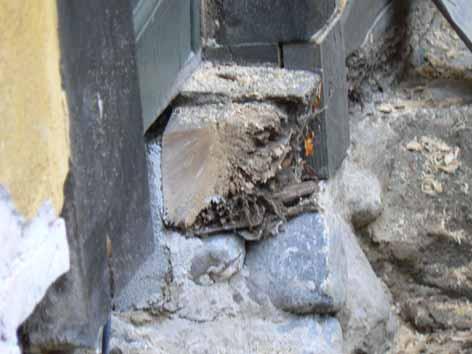

5 Skadat syllparti kring dörren före arbetenas igånsättning. År 2007 genomfördes en försiktig omgestaltning av gårdsmiljön, främst för att gården skulle anpassas till publika verksamheter. I samband med detta konstaterade att den västra längans södra del hade fått omfattande rötskador på syllen. Den aktuella syllen hade, som ovan nämnts, bytts ut i samband med gårdens restaurering Av någon anledning kom den senare att bli övertäckt med jord. Jordlagret förhindrade att syllen torkade upp och vatten ackumulerades i trävirket, vilket i sin tur ledde fram till omfattande rötangrepp. Detalj av rötangrepp på syllen norr om dörren (till vänster). Notera att skadorna provisoriskt lagts nedanför stolparna. Till höger motsvarande skada söder om dörröppningen. Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014 5

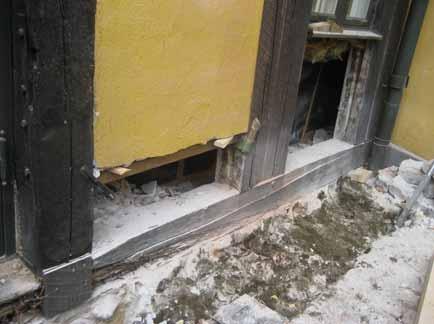

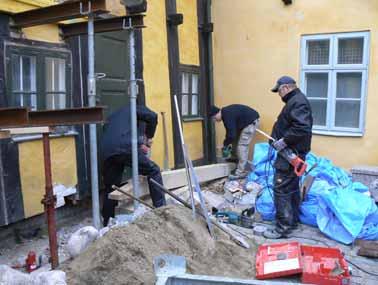

6 Renoveringens omfattning Befintlig syll demonterades. Så mycket av grunden revs som behövde tas bort för ingreppet genomförande. Ovanliggande korsvirkesvägg stöttades genom avväxling och uppstämpning. För att så lite spänningar som möjligt skulle uppstå i befintligt murverk delades arbetet upp i två sektioner. Nytt sågat ekvirke från Gribskov på Själland nyttjades som utbytestimmer till syllen. Delar av de på 1980-talet murade murtavlorna mellan korsvirkesstolparna togs ned. Den nya syllen, av ek från danska Gribskov, monterats och dymlades fast i korsvirkesstolparnas tappar. Grunden återmurades med befintliga gråstenar och hydrauliskt kalkbruk För att klar det kyliga vädret vattnades murverket med kolsyrat vatten. Efter att grunden bränt revs stämpkonstruktionen. Tavlorna mellan stolparna återmurades och putsades med kalkbruk. Tätningen mellan korsvirke och murtavlor hade släppt på flera ställen. Dessa partier drevades med nöthår och putsades över med nöthårsförstärkt kalkbruk. För att dörren skulle gå fri från syllen flyttades denna upp ca 20 mm. Stämpen är monterad och syllen friläggs Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014

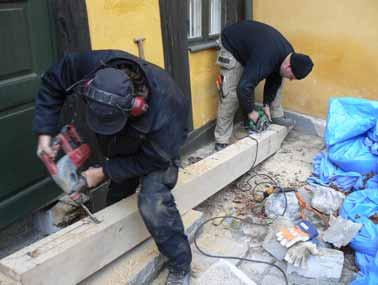

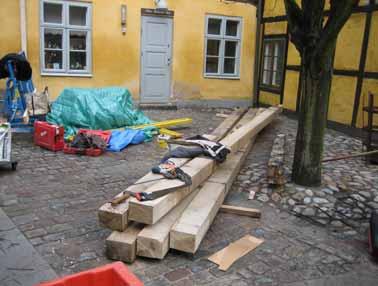

7 Nytt ekvirke från Gribskov har levererats. De nya syllarna passas in. Tapphållens konturer sågades ut och höggs sedan med maskin och anpassades till de befintliga tapparna Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014 7

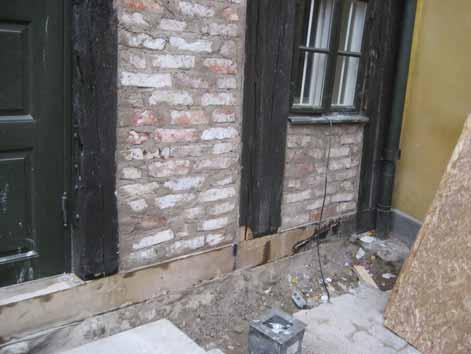

8 Återmurning av demonterade murtavlor och grund Putsningsarbetena har påbörjats. Putsade partier har vattnats med kolsyrat vatten och täckts med isolering. Iakttagelser under arbetena År 2007 genomfördes en försiktig omgestaltning av gårdsmiljön, främst för att gården skulle anpassas till publika verksamheter. I samband med detta konstaterade att den västra längans södra del hade fått omfattande rötskador på syllen. Den aktuella syllen hade bytts ut i samband med gårdens restaurering Av någon anledning kom den senare att bli övertäckt med jord. Jordlagret förhindrade att syllen torkade upp och vatten ackumulerades i trävirket, vilket i sin tur ledde fram till omfattande rötangrepp. Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014

9 I samband med nedtagningen av två murtavlor konstaterades också angrepp av råttor i isoleringen. Denna, som bestod av stenullsmattor, ersattes med lecakulor. Vid renoveringen berördes endast de delar av byggnaden som tidigare förändrats vid restaureringen Första fältmötet ägde rum kl Närvarande: Stadsfastigheter, Teodor Blomqvist utförare, Leif Christoffersson konstruktör Tyréns, Anders Reisnert Stadsantikvarie. Allmän diskussion kring arbete och utförande utspann sig. Hur arbete skulle utföras, när nytt timmer skulle levereras, tillgänglighet för transporter etc Möte Den rötskadade syllen hade frilagts från grus och sten och en uppstämpning av de ovanliggande facken och murtavlorna hade gjorts. Det beslöts på Leif Christofferssons inrådan. att stämpen skulle kompletteras ytterligare. Stämpen består av en interiör konstruktion som går från den gjutna grundsulan under golvet och avlastar hela väggpartiet upp till takstolarna. En bockkonstruktion håller själva väggen i ett fixerat läge. Det beslutades att den nya syllen skulle delas i två delar istället för tre. Detta för att få en längre bit och ökad stabilitet i syllkonstruktionen Möte Utbytesvirket har levererats. Eken är välvuxen och rätvuxen och kommer från Gribskov på Själland. Grunden hade demonterats och de rötskadade delarna frilagts. Vid återbesök på eftermiddagen hade den nya syllremmen börjat bearbetas och blixtskarv gjorts. Hål för tappar hade markerats. Snitt genom rötskadat virke. Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014 9

10 Möte Första delen av syllremmen färdig och monterad provisoriskt. Justeringar behöver göras och det beslutades att utskjutande delar skall bilas jämna med bredbila. Det nya stycket skall behandlas med trätjära i sin helhet Möte Första delen av syllen monterad enligt överenskommelse. Alla anläggningsytor tjärade med uppvärmd tjära. Dymlingar har monterats. Grunden ännu inte uppmurad. Noterade att ett fönster mitt på fasaden sprucket. Verkar som fönsterbågen satt sig. Det bör undersökas om detta är en äldre sättning eller om detta skett i samband med syllbytet Flygande kontroll. Vid tillfället var ingen närvarande på platsen (lunchtid). Arbetena fortskrider som överenskommet Möte Möte med Theodor Blomqvist angående syllbyte. Syllen är nu helt monterad och undermurad. Grundmur har murats med kalkbruk förstärkt med hydraulisk kalkbruk. Tegelmurverk muras med vanligt kalkbruk. Fogar mellan trä och puts nöthårsarmeras. Kalkbruket vattnas med kolsyrat vatten. Ny tröskelsten av granit läggs på insidan. Anpassning sker utvändigt mot plåt. Dörrkarmen höjs ca 10 mm så att dörren går fri från plåten. Hålrummet mellan yttervägg och inre vägg fylls med lecakulor för att undvika råttor i konstruktionen. Antikvarisk kommentar I princip gjordes tre avsteg från tidigare konstruktion: 1: Den utbytta syllen delades i två delar av praktiska skäl. Vi ville inte riva mer än nödvändigt av tegelfyllningarna mellan stolparna. 2: Dörren lyftes ca 10 mm för att den skulle gå fri frän den nya syllen. 3: Tröskelsten under dörren sköts in något under syllen. Dessa åtgärder har inte förändrat byggnadens antikvariska status utan utgör en ganska självklart resultat av själva syllbytet. Som ett mindre avsteg kan också nämnas att isoleringen mellan korsvirkesvägg och den nya innerväggen bestod av stenull. I denna hade råttor byggt bo. Isoleringen avlägsnades och ersattes med lecakulor. Fogar mellan korsvirke och murverk omfogades med nöthårsförstärkt kalkbruk. Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014

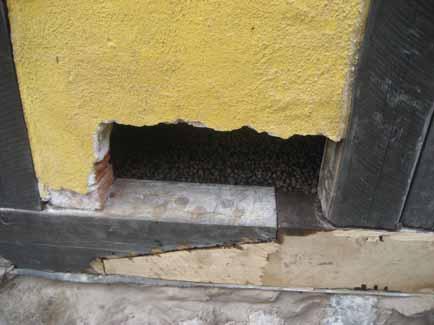

11 Råttskador på isoleringen mellan yttre och innr vägg. Leca har lagts in som ersättng av den gamla isoleringen från Övrigt Arbetena utfördes under ledning av Teodor Blomqvist som fungerade som en arbetande konsult. Hans expertområde är framförallt timmerkonstruktioner men han arbetar också med puts och murverk. Samme person ledde exempelvis arbetena med återuppförandet av bron över till Malmöhus slott. Teknisk konsult och ansvarig för hållfastighet och uppstämpningen var Leif Christffersson från Tyréns. Han har mångårig erfarenhet av konstruktionsberäkningar på staden korsvirkeshus i allmänhet och Hedmanska gården i synnerhet. Malmö Kulturmiljö Enheten för Kulturmiljövård Rapport 2008:014 11
