1 Fläkt Woods FIFLL

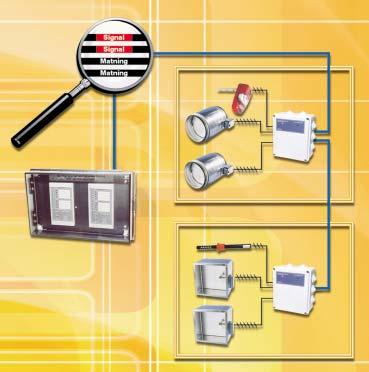

2 Övervakningssystem FICO Produktbeskrivning Övervakningssystem FICO är avsett att användas för automatisk övervakning och funktionskontroll av upp till åtta brand/brandgasspjäll, brandgasspjäll eller evakueringsspjäll samt olika typer av rökdetektorer. FICO består av Kontrollenhet FCU, Multibox FCJ och rökdetektorer. Kommunikation mellan Multibox och Kontrollenhet stöds av Multilink-teknik, vilket innebär inkoppling och kommunikation med endast två signaltrådar. Multibox FCJ För anslutning av 1- spjäll och 1- st. rökdetektorer Kapsling IP 54 Systemöversikt Multibox inkopplad till spjäll och 1- rökdetektor. System för övervakning av en till fyra zoner med två till åtta spjäll. Kontrollenhet FCU ST-F1 RD-F11 Zon 1 BxHxD 95x190x185 mm Kapsling IP 54 ST-T11 Multibox FCJ ST-F4 RD-F1 Kontrollenhet FCU Lysdioder för tydlig och individuell indikering av spjällägen och rökdetektorstatus Mall för panelkort i Excel på Automatisk alternativt manuell funktionskontroll Tidsstyrd motionering av spjäll (inbyggt kopplingsur) Externt brandlarm kan anslutas Extern förregling kan anslutas Förregling av fläkt-/ventilationsanläggning Summalarm A vid utlöst detektor Summalarm B vid spjäll- eller detektorfel Transformator 80 VA, 30/4 V för anslutning av max 8 st spjällmotorer Försedd med mikroprocessorteknik Kan låsas med hänglås ST-T3 Zon Multibox FCJ Ovanstående visar exempel med zoner, 4 spjäll och rökdetektorer med multiboxarna kopplade i slinga. Funktion Övervakning av spjäll och rökdetektorer sker via FCU. Brandspjällen motioneras 1 gång per 48 timmar, inställbart i FCU. Vid motionering förreglas ventilationsaggregat. Vid rökdetektering stänger alla spjäll i berörd panel, ventilationsaggregat stoppas och A-larm utgår. Alternativt kan alla spjäll anslutna till kontrollenheten ställas in att stänga. Fläkt Woods FIFLL

3 Larmer Utlöst rökdetektor indikeras med rött blinkande sken på lysdiod för respektive rökdetektor och A- larm aktiveras (ventilationsaggregat stoppar). Nedsmutsad rökdetektor indikeras med gult sken på lysdiod för respektive rökdetektor och B-larm aktiveras. Vid spjällfel utgår B-larm och fläkt förreglas. Indikering Indikering öppet spjäll indikeras med grönt sken på lysdiod Indikering stängt spjäll indikeras med gult sken på lysdiod Felindikering spjäll indikeras med gult fast sken Utlöst rökdetektor indikeras med rött blinkande sken på lysdiod Nedsmutsad rökdetektor indikeras med gult sken på lysdiod Mekaniskt utförande Kontrollenhet FCU består av plastkapsling, central med anslutningsplintar, kopplingsur, transformator samt indikeringspanel i apparatfront. Locket är låsbart med ett hänglås. Multibox FCJS/FCJC består av plastkapsling samt kretskort med anslutningsplintar. Projektering Larmkontakter AC 30 V Till summalarmkontakter i kontrollenhet får endast AC 4 V anslutas. Förreglingskontakt Till förreglingskontakt för ventilationsaggregat kan AC 30 V, 5 A anslutas. Matning AC 4 V Multibox FCJS/FCJC får endast matas med klenspänning (SELV resp. PELV) enligt HD 384. Elbatteri I anläggningar med elvärmebatterier i luftströmmen bör ev. efterkylningstid beaktas. Multilink Beakta dimensionering av kabel mellan styr- och kontrollenhet FCU och multi-box FCJS/FCJC. Se avsnitt Tekniska data. Typöversikt Produktkod Typbeteckning Benämning Exempel på Specifikation: Kontrollenhet FCU-- (Kopplas för 8 spjäll) FCJS-1 Multibox Rökdetektor för kanalmontage FDKS (Siemens SOS.30) 1 st 4 st 4 st Produktkoder Produktkoder för individuell indikering av spjäll och detektorer på kontrollenheten. Kontrollenhet FCU-1- för maximalt 4 st spjäll Kontrollenhet FCU-- för maximalt 8 st spjäll Multibox FCJS-1 för maximalt st spjäll och st rökdetektorer av Siemens fabrikat, se nedan. Multibox FCJC-1 för maximalt st spjäll och st rökdetektorer av Calectros fabrikat, se nedan. Rökdetektor för kanal FDKS-1 Rökdetektor för kanal FDKC-1 Anmärkning FCU-1- SOC Kontrollenhet Anpassad för 1- multibox FCU-- SOC6.01- Kontrollenhet Anpassad för 1-4 multibox FCJS-1 SOC6.11-S Multibox För inkoppling av: 1- spjällställdon och 1- rökdetektorer fabrikat Siemens FCJC-1 SOC6.11-C Multibox För inkoppling av: 1- spjällställdon och 1- rökdetektorer fabrikat Calectro Tillbehör: Montagehylla VBUG vid montage av FDKC i rund kanal. Rökdetektor för rum FDRS-1 Joniserande Rökdetektor för rum FDRC-1 Joniserande Fläkt Woods FIFLL

4 L1 N PE 1NO 1C NO C NO C NC NO C NC FCU FireVent Brandskydd Montering Monteringsläge Lokala installationsföreskrifter skall beaktas. Kontrollenhet monteras på vägg. Multibox monteras i anslutning till spjäll eller rökdetektor. Installationsanvisningar bifogas i apparatens förpackning. Tekniska data Matning Matningsspänning AC 30 V Frekvens 50/60 Hz Effektförbrukning central 6 VA Effektförbrukning multibox 4 VA Max.effektuttag 80 VA Utgångar Summalarmrelä AC30 V, 5A (A) Förreglingsrelä AC30 V, 5A (A) Gränssnitt Central-multibox Multilink: Dubbelriktad, balanserad, impedansoberoende och fritt grenbar Elektrisk skabel Cu-kabel 1,5mm anslutning Tillåtna ledningslängder Max 100m med 1,5mm -kabel. Längre avstånd kräver extern spänningsmatning (AC ) till multibox Skyddsklass Kapslingsklass IP54 Normer och CE -märkning standarder Elektromagnetisk kompatibilitet (EMV) 89/336/EWG Lågspänningslinje 73/3/EWG Elektromagnetisk kompatibilitet Immunitet EN Emission EN Apparatschema Kontrollenhet FCU Ink.matning AC 30 V Förregl. 1 Förregl. S:a A-larm S:a B-larm Kommunikation AC 4 V ut Kommunikation AC 4 V ut AC 4 V AC 4 V AC 4 V AC 4 V ZON1 ZON ZON3 ZON4 F.REGL FFU Multibox FCJS för Siemens rökdetektor AC 4 V Spjällmotor Ändlägeskontakter i spjällmotor Rökdetektor SOS... AC 4 V in/ut Komm. slinga in/ut RÖD SV GRÅ FCJS-1 RÖD SV GRÅ Ext. Brandlarm Ext. Förregling AC 4 V Spjällmotor Ändlägeskontakter i spjällmotor Rökdetektor SOS... AC 4 V in/ut Komm. slinga in/ut Multibox FCJC för Calectro rökdetektor AC 4 V Spjällmotor Ändlägeskontakter i spjällmotor FCJC-1 AC 4 V Spjällmotor Ändlägeskontakter i spjällmotor Rökdetektor UG-J 1 RÖD SV GRÅ RÖD SV GRÅ 1 Rökdetektor UG-J AC 4 V in/ut Komm.slinga in/ut AC 4 V in/ut Komm.slinga in/ut Fläkt Woods FIFLL

5 ø 9,1 M ø 4 x ø 5, x 10 FireVent Brandskydd Måttuppgifter Kontrollenhet FCU Multibox FCJS/FCJC Bredd 140 Djup 80 Höjd 165 Mått i mm Fläkt Woods FIFLL

6 Systemöversikt ST0 GX01 ST04 GX0 ST01 ST03 RC1 FCU Multibox FCJ1 Multibox FCJ SA:A-LARM SA:B-LARM FL.FÖRREGLING FL.FÖRREGLING ST05 ST06 GX03 ST07 ST08 GX04 30 VAC Multibox FCJ3 Multibox FCJ4 Kopplingsschema 30 V AC RC1-FCU Extern larmingång Extern förregling L S:A LARM - A S:A LARM - B FLÄKT FÖRREGL. STO1 1 FJS STO 1 STO6 1 FCJC STO7 1 FLÄKT FÖRREGL. GX-S Röd Svart Grå Röd Svart Grå, kω GX-C N 4 V 4 V M-link M-link 4 V 4 V 4 V 4 V M-link M-link M-link M-link 4 V 4 V 4 V 4 V M-link M-link M-link M-link N Med Siemens rökdetektor. Med Calectros rökdetektor. När multibox ansluts till ett spjäll /detektor skall inkoppling ske på vänster sida och plintarna 4 och 6 byglas till motsvarande i höger sida. Fläkt Woods FIFLL

7 Detektorer Rökdetektorer Calectro Produktkod Typbeteckning FDKC-1 UG--J Rökdetektor för kanal Joniserande. L=600 FDKC- UG--O Rökdetektor för kanal Optisk L=600 FDKC-3 UG--J-M Rökdetektor för kanal Joniserande. med hjälpfläkt FDKC-4 UG--O-M Rökdetektor för kanal Optisk med hjälpfläkt VBUG VB-UG Montagehylla vid rund kanal FDRC-1 ST-I-DA Rökdetektor för rum Joniserande. FDRC- ST-P-DA Rökdetekför rum Optisk Vidare information Siemens Produktkod Typbeteckning FDKS-1 SO.30 Rökdetektor för kanal Optisk L=300 FDKS- SO.60 Rökdetektor för kanal Optisk L=600 Vidare information Fläkt Woods FIFLL

8 Produktkoder Sammanställning Rektangulära spjäll OBS! Produktkoder för övervakningsutrustning FICO finns i "Firevent individuell reglering Fläkt 16" Brand/Brandgasspjäll Klass EI FFR - aaaa-bbbb- c - d e 1 = 4 V AC/DC 3 = 4 V AC/DC med termisk sensor 4 = 30 V AC med termisk sensor Brandgasspjäll Klass E FSR - aaaa-bbbb- c - d e aaaa - Bredd 000, 050, 0300, 0350, 0400, 0450, 0500, 0600, 0700, 0800, 0900,1000 mm bbbb - Höjd 000, 050, 0300, 0350, 0400, 0450, 0500, 0600, 0700, 0800, 0900, 1000, 1100, 100 mm 1 = 4 V AC/DC Evakueringsspjäll FER - aaaa-bbbb- c - d e aaaa - Bredd 000, 050, 0300, 0350, 0400, 0450, 0500, 0600, 0700, 0800, 0900, 1000 mm bbbb - Höjd 000, 050, 0300, 0350, 0400, 0450, 0500, 0600, 0700, 0800, 0900, 1000, 1100, 100 mm 1 = 4 V AC/DC Tillbehör rektangulära spjäll Motfläns FOR - aaaa - bbbb - c c - Fläkt Woods FIFLL

9 Produktkoder Sammanställning Trådnätsgaller FNR - aaaa - bbbb - c - d c - d -.. Tillbehör rektangulära spjäll Inmurningsram FBR - aaaa - bbbb - c c -. Inspektionsdel FWR - aaaa - bbbb - c - d Längd 0 mm c - d -.. Förlängningsdel FLR - aaaa - bbbb - c - d - e c - 1 = Stoslängd 90 mm c - = Stoslängd 10 mm c - 3 = Stoslängd 160 mm c - 4 = Stoslängd 0 mm c - 5 = Stoslängd 60 mm d - e - Montageplåtar FIR - aaaa - bbbb - c typ L - profiler ( Benlängder mm) för montage av rektangulärt spjäll i gipsvägg c -. Fläkt Woods FIFLL

10 Produktkoder Sammanställning sstos FDR - aaaa - bbbb - cccc - d - e Övergång från kvadratiskt spjällmått till spirodiameter aaaa - Bredd 000, 050, 0350, 0400, 0500, 0700, 0800 mm bbbb - Höjd 000, 050, 0350, 0400, 0500, 0700, 0800 mm cccc - Standardanslutning Diameter 000, 050, 0315, 0400, 0500, 0630, 0800 mm d - e - Runda spjäll Brand/Brandgasspjäll Klass EI FFD aaa - b - c d Diameter 100, 15, 160, 00, 50, 315, 400, 500, 630 mm 1 = Spiro 1 = 4 V AC/DC 3 = 4 V AC/DC med termisk sensor 4 = 30 V AC med termisk sensor Brandgasspjäll Klass E FSD aaa - b - c d aaa Diameter 100, 15, 160, 00, 50, 315, 400, 500, 630 mm 1 = Spiro 1 = 4 V AC/DC Evakueringsspjäll FED aaa - b - c d aaa Diameter 100, 15, 160, 00, 50, 315, 400, 500, 630 mm 1 = Spiro 1 = 4 V AC/DC Fläkt Woods FIFLL

11 Produktkoder Sammanställning Tillbehör runda spjäll Montageplåtar FID - aaa - b aaa - Diameter 100, 15, 160, 00, 50, 315, 400, 500, 630 mm typ L - profiler för montage av cirkulärt spjäll i gipsvägg b - Förlängningsstos FLD - aaa - b aaa - Diameter 100, 15, 160, 00, 50, 315, 400, 500, 630 mm Består av BDEM med Veloductansl. Förlängning 00 mm b - Motfläns FOD - aaa - b aaa - Diameter 100, 15, 160, 00, 50, 315, 400, 500, 630 mm b - Tillbehör runda spjäll Inspektionsdel FWD - aaa - b aaa - Diameter 100, 15, 160, 00, 50, 315, 400, 500, 630 mm b - Längd (L) på FWD (består av BDEG+BDEM+BDET) Diameter mm L = 00 mm Diameter mm L = 310 mm Diameter mm L =430 mm Trådnätsgaller FND - aaa - b -c aaa - Diameter 100, 15, 160, 00, 50, 315, 400, 500, 630 mm b - 1 = Spiro c - Fläkt Woods FIFLL
