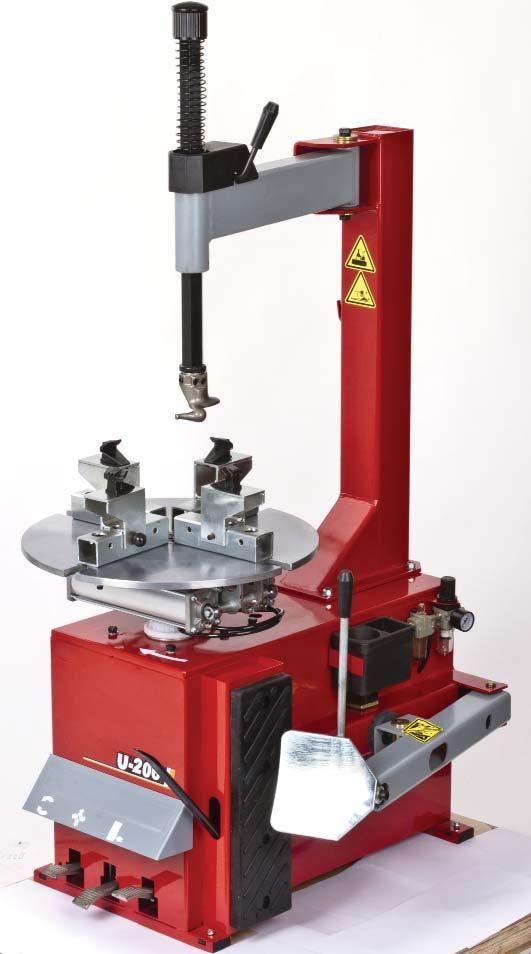

1 Däckmaskin Modell U-206 Artikelnummer 32837

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här fi nns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 fi nns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. 2 Kontaktinformation: Verktygsboden Erfi lux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se Allmänna säkerhetsföreskrifter Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används. Städa ofta. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion. Arbeta inte i mörker eller dålig belysning. Förvara aldrig explosiva eller brandfarliga vätskor och gaser inom arbetsområdet. Håll barn utanför arbetsområdet. Var särskilt uppmärksam på maskinens varningssymboler. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin. Använd vid behov, skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon. Bär för ändamålet lämpliga arbetskläder och halksäkra skor. Använd hårnät om du har långt hår, bär inte smycken eller löst sittande kläder som kan fastna. Låt aldrig din vana vid maskinen leda till oförsiktighet. Kontrollera att alla skydd sitter på plats och är i god funktion. Kontrollera att alla maskindelar, är hela och sitter korrekt monterade.

3 3 Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation. Använd endast rekommenderade tillbehör och reservdelar. Eventuella reparationer och kabelbyte ska utföras av behörig elektriker för att undvika fara. Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för. Överskrid inte apparatens kapacitet. Förhindra oavsiktligt start genom att bryta strömmen före service och reparation eller när maskinen inte används. Lämna aldrig en maskin obevakad då strömmen är påslagen. Rengör maskinen efter användning och serva den regelbundet. Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn. Utsätt inte elektriska maskiner för regn eller fukt om de inte är godkända för det. Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas. Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter. Förlängningskabel får ej vara virad på en rulle, drag ut hela kabeln från kabelvindan. Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka. Undvik kontakt med jordade ytor. Risken för elstöt ökar när du är jordad. OBS Läs noga igenom bruksanvisningen innan start av maskinen och anlita den alltid om tvivel uppstår beträffande driften av den. Denna bruksanvisning skall anses som en del av maskinen och ska alltid förvaras tillsammans med denna. Om maskinen säljs, så skall bruksanvisningen överlämnas till den nye ägaren. Förvara alltid bruksanvisningen på en för användaren lättillgänglig plats och se till att den bevaras i gott skick. Bruksanvisningen innehåller viktig information som rör din säkerhet. Följ noga anvisningarna för att undvika risk för skador på personer och på utrustningen. Dessutom fi nns här nyttig information som kommer att underlätta användandet och underhållet av maskinen. Tillverkaren tar inget ansvar för personskador eller materiella skador som uppstår pga att dessa instruktioner inte har följts, samtidigt som det upphäver garantin på maskinen. Produktändamål Däckmaskinen är enbart avsedd och konstruerad för montering / demontering av hjul med en maximal dimension defi nierad i de tekniska specifi kationerna i denna manual. Vid normal skötsel och underhåll av maskinen är det användarens ansvar att se till att maskinen alltid är bortkopplad från elnätet, så att den inte oavsiktligt kan startas. Maskinen får endast användas till det den är konstruerad för. All annan användning är förbjuden. Verktygsboden tar inget som helst ansvar för skador som inträffar genom felaktig, otillbörlig och oskälig användning. Uppackning När maskinen har packats upp, kontrollera att manualen fi nns med, att alla delar är inkluderade och att inga delar är synbart defekta. Miljömässiga krav för installation Platsen som maskinen skall monteras på måste uppfylla följande: Plant, horisontellt och stabilt golv, helst i betong eller belagt med klinker. Tillräckligt utrymme måste fi nnas omkring maskinen för att underlätta användningen. Ordentlig belysning. Ställ inte upp maskinen där det råder extrem temperatur eller fuktighet. Skyddad från väder och vind. Lokal med ren luft. Lägre ljudnivå än vad gängse föreskrifter föreskriver. Explosiva, korrosiva och/eller giftiga material får inte förvaras i samma lokal. Från sin placering måste användaren kunna se hela maskinen och området däromkring. På denna yta får ingen utomstående person befi nna sig och inga föremål som kan utgöra en risk får fi nnas där. Service och reparation av maskinen måste utföras av kvalifi cerad serviceverkstad. Eventuell elinstallation måste utföras av behörig elektriker.

4 Säkerhet Ingen form av förändring eller manipulation av maskinen får ske, såvida den ej är godkänd av tillverkaren. Tillverkaren avsäger sig allt ansvar för ev. skador och olyckor som kan inträffa med anledning av sådan förändringar eller manipulationer. Det är absolut förbjudet att ta bort eller manipulera med maskinens säkerhetsanordningar. Om så ändå sker kan allvarlig skada eller olycka inträffa. Service, reparation och reservdelar All form av underhåll och reparation skall utföras av behörig och kvalifi cerad serviceverkstad. Koppla alltid maskinen från eluttaget innan någon form av underhåll eller service sker. Vid ev. reparation får endast originaldelar användas. Förvaring Om maskinen skall förvaras oanvänd under en längre tid, koppla bort den från eluttaget, se till att delar som kan skadas av smuts skyddas ordentligt, samt smörj delar som kan skadas om de torkar. Miljöskydd / Skrotning Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. Specifikationer Motoreffekt (1-fas): 1 hk (0,75 kw) Nätanslutning: 230 V, 50 Hz Max däckdiameter: 38" (960 mm) Max fälgbredd: 13" (330 mm) Utvändig fastspänning: 6" 24" Max arbetstryck: 8 bar (116 psi) Max presstryck: 2500 kg Max roterande vridmoment: 1078 Nm Ljudnivå: < 75 db Transport All transport av maskinen måste ske med handtruck. Gaffl arna måste placeras enligt fi guren. A Justerbart handtag B Svängarm C Vertikal arm D Klämback E Roterande bord F Fotpedal reversering G Fotpedal klämbackar H Klinchlossarpedal I Lyftspak J Gummibuffert K Klincharm L Monteringshuvud M Torn N Låsspak Arbetsplatsen Välj en arbetsplats i överensstämmelse med lagstadgade säkerhetsföreskrifter. Maskinen kräver en fri arbetsyta på minst 500 mm till närmaste vägg till vänster och bakom samt 700 mm på höger sida. Placera maskinen på ett stadigt och stabilt golv, använd vattenpass för att kontrollera att maskinen står jämnt. Borra fyra hål i golvet och montera maskinen med expanderbult och dra fast med en fast nyckel. Montering Skruva bort brickorna och muttrarna (A) från de fyra monteringsbultarna som sitter på ovansidan (B) av maskinen. Få hjälp med att lyfta upp tornstativet (C) och placera det över de fyra monteringsbultarna. Fäst stativet ordentligt med hjälp av brickorna och muttrarna. 4

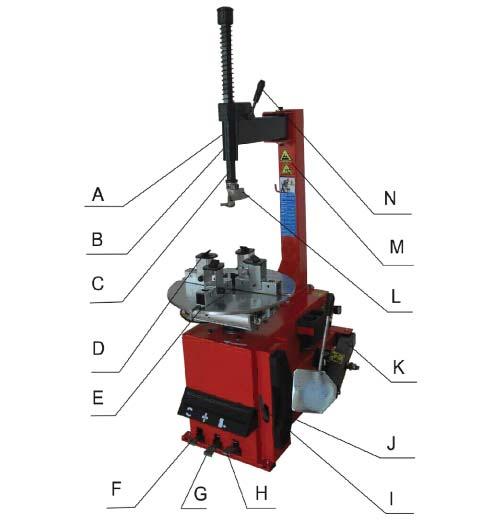

5 Anslut till tryckluft Tryck ner fotpedalen (G) helt och hållet, så att klämbackarna inte öppnas oavsiktligt. Anslut tryckluft till däcksmaskinen. Anslutningslangen skall ha en innerdiameter av minst 7-8 mm, och ge ett tryck av 8 till 10 bar. Luftrycket får inte överstiga 10 bar, om så är fallet justera på tryckregulatorn. Anslut till el Innan anslutningen till eluttaget sker, kontrollera att nätspänningen överensstämmer med märkspänningen på typskylten. Maskinen skall anslutas till ett jordat eluttag som är säkrat med minst, 10A. Om du är osäker kontakta en behörig elektriker. Varning! Håll undan händer och kropp från rörliga delar av däckmaskinen. Använd inte halsband, halsdukar eller löst hängande kläder. Oläsbara varningsskyltar skall omedelbart ersättas. Använd inte maskinen om dom saknas. Kontrollera att skyltarna är läsbara för operatören. Användarkontroller Låsspak (N), används för att frigöra / spärra svängarmen (B). Monteringshuvudet kan höjas cirka 2-3 mm automatiskt när huvudet är spärrat. Fotpedalen för klämbackar (G), används för att öppna och stänga de fyra käftarna. Klinchlossarpedalen (K) används för att manövrera klincharmen. Reverserande fotpedalen (F) används för att byta rotationsriktning på det roterande bordet (E). Grundfunktioner Kontrollera att maskinens grundfunktioner är korrekta efter att monteringen är avslutad. Tryck ner reverseringspedalen för att rotera bordet medurs. Tryck pedalen uppåt för att rotera bordet moturs. Tryck på klinchlossarpedalen för att aktivera klincharmen, släpp pedalen och för armen åt sidan med handkraft. Tryck ner fotpedalen för klämbackarna helt, för att öppna käftarna på bordet maximalt. Tryck igen för att stänga käftarna. Med pedalen i mittenläge är käftarna i ett stillastående läge. Att byta ett däck omfattar tre moment: 5 Trycka ner däckets klinch. Demontera däcket Montera däcket. Observera Innan du börjar byt till kläder lämpliga för arbetsuppgiften, arbetshandskar och halksäkra skor. Töm däcket på luft och ta bort eventuella balansvikter. Lossa klinchen Var försiktig när du lossar klinchen, klincharmen rör sig snabbt och är mycket kraftfull och kan lätt krossa saker inom arbetsområdet. Töm luften ur däcket och ta bort ventilkärnan. Ställ klämbackarna på bordet i sitt innersta läge för att de inte skall vara i vägen. Öppna klincharmen genom att med handen föra den åt sidan. Placera däcket mot gummibufferten på maskinen, rikta därefter in klincharmen så att skuldran hamnar ca 10 mm från fälgens kant. Tryck på klinchlossarpedalen (H), armen pressar då loss däcket från fälgen. Upprepa för en annan position på däcket tills det släppt helt från fälgen. Vänd på däcket och gör på motsvarande sätt för den andra sidan. Demontering av däcket Ta bort eventuella balansvikter. Pensla generöst med däckmonteringspasta längs hela däckvulsten. OBS! Att inte smörja in däckvulsten kan medföra allvarlig skada på denna. Place ra hjulet centrerat på bordet. För att låsa fast fälgen på bordet, gör så här, beroende på fälgdiametern. Fälgdiameter 10" 21" Ställ in positionen på de fyra klämbackarna för att hålla fast fälgen från utsidan genom att trycka ner fotpedalen till hälften. Placera hjulet på de fyra klämbackarna och, samtidigt som du trycker fälgen neråt, tryck ner fotpedalen så

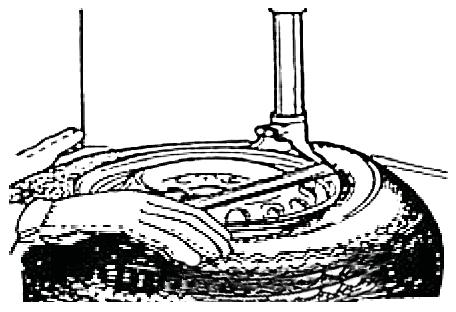

6 långt det går. Kontrollera därefter att fälgen är ordentligt fastlåst vid bordet med hjälp av de fyra klämbackarna. Fälgdiameter 12" 24" Ställ in positionen på de fyra klämbackarna så att de är helt stängda. Placera hjulet på de fyra klämbackarna och tryck ner fotpedalen så att klämbackarna öppnas och därmed låser fast fälgen från fälgkantens insida. Kontrollera därefter att fälgen är ordentligt fastlåst vid bordet med hjälp av de fyra klämbackarna. Lossa vertikalarmen med hjälp av låsspaken och sänk den tills monteringshuvudet är 2-3 mm från fälgkanten. Lås sedan fast vertikalarmen med hjälp av låsspaken. Stick in däckjärnet mellan däckvulsten och främre delen av monteringshuvudet. Genom att trycka ner fotpedalen så kommer däckvulsten att lyftas upp över monteringshuvudet i samband med att bordet börjar rotera. OBS! För att undvika att förstöra en innerslang (när sådan är monterad) rekommenderas att utföra detta moment med början från en punkt där innerslangens luftventilskaft hamnar ca. 2-3 cm till höger om monteringshuvudet. Med däckjärnet på plats, låt bordet rotera medurs genom att trycka ner fotpedalen helt och hållet. Fortsätt proceduren tills däckvulsten helt demonterats från fälgen. Avlägsna innerslangen (om sådan är monterad) och upprepa sedan proceduren med att demontera däckvulsten på däckets andra sida. Montera på däcket Kontrollera samtidigt att det inte fi nns några främmande partiklar på däckvulsten, i fälgen eller i ventilen. Pensla generöst med däckmonteringspasta längs med däckvulsten för att undvika skador, samt för att underlätta monteringen av däcket. Lås fast fälgen med hjälp av insidan av klämbackarna. När du arbetar med fälgar av samma storlek är det inte alltid nödvändigt att höja/sänka monteringshuvudet mellan de olika jobben. Låt istället monteringshuvudet vara fastlåst i sin position och fl ytta svängarmen i sidled. 6 Flytta däcket så att däckvulsten passerar under främre delen av monteringshuvudet och lyfts upp mot kanten av den bakre delen på monteringshuvudet. Tryck med hjälp av händerna ner däckvulsten i fälgens spår. Tryck därefter ner fotpedalen för att rotera bordet medurs. Fortsätt sedan denna procedur tills däcksvulsten tryckts ner längs hela däckets omkrets. Lägg i innerslangen (om sådan skall användas). Upprepa sedan proceduren för däckets/ hjulets andra sida. Pumpa däcket VARNING! Ett däck som exploderar kan medföra allvarlig personskada eller t.o.m. dödsfall hos den som pumpar däcket. Underskatta inte faran Kontrollera att däcket är i gott skick och se till att det inte fi nns några skador innan pumpningen påbörjas. Montera ventilkärnan om den tagits ur. Håll händerna och kroppen så långt ifrån däcket som möjligt. Pumpa däcket med korta pumpningar, samtidigt som man kontrollerar däcktrycket. Pumpa inte däcket med lägre eller högre lufttryck än vad som rekommenderas av däcktillverkaren. För att pumpa däcket, anslut luftpåfyllarens munstycke till däckets ventilskaft. Se till att luftpåfyllarens munstycke blir helt nedtryckt över ventilskaftets gängor. När luftpåfyllarens munstycke är på plats, lås fast det på ventilskaftet genom att släppa låsanordningen. Så snart däcket har uppnått rätt däcktryck, lossa luftpåfyllarens munstycke från ventilskaftet och skruva på ventilhatten. Lagring & förvaring Om däckmaskinen inte skall användas på en längre tid skall den kopplas ifrån nätspänningen och kompressorn. Smörja in alla delar som kan rosta. Töm ur olja och töm vattenfi ltret. Häng över en stor plastpåse för att skydda från damm.

7 Underhåll VARNING! Koppla alltid bort maskinen från elanslutning resp. tryckluftsanslutning innan service eller underhåll sker. Pumpa fotpedalen fl era gånger för att tömma maskinen på all luft. Före varje användning, inspektera det allmänna skicket på maskinen. Kontrollera så att det inte fi nns några lösa skruvar och bultar, detaljer som är felaktigt inriktade, rörliga delar som kärvar, skadade delar, lösa och skadade tryckluftsslangar/elektriska kablar eller andra saker som kan påverka en säker användning. Om onormala ljud eller vibrationer förekommer, koppla bort maskinen från el- resp. tryckluftsanslutning och se till att problemet blir löst innan maskinen används igen. Använd inte utrustning som är skadad! Minst en gång per vecka ska bordet rengöras med rengöringsmedel eller ett icke eldfängt lösningsmedel. Dessutom ska käftarna och klämbackarnas styrspår fettas in. Töm vattenavskiljaren (D) varje dag. Minst en gång i månaden ska oljenivån i tryckregulatorns dimsmörjbehållare (F) kontrolleras. Om maskinen verkar kraftlös, kontrollera att drivremmen är korrekt spänd. För att spänna drivremmen, avlägsna plåtluckan på vänster sida av maskinens underdel genom att skruva bort de två insexskruvarna (5 mm). Spänn drivremmen med hjälp av justerskruven som fi nns på motorstativet. E F Om låsspaken inte låser fast vertikalarmen ordentligt eller om monteringshuvudet inte kan lyftas minst 2 mm över fälgen, vilket är nödvändigt för korrekt funktion, lossa muttern och justera insexskruven enligt fi guren. D Vid behov, skruva bort behållaren och fyll på med dimsmörjolja och skruva tillbaka oljebehållaren. Kontrollera så att en liten mängd (en droppe) dimsmörjolja sprutas in var 3-4:e gång som fotpedalen trycks ner. Om så krävs, justera oljemängden som sprutas in med hjälp av dimsmörjarens oljereglerskruv (E). Efter några veckors användning av maskinen, efterdra samtliga bult- och skruvförband, speciellt de som håller fast klämbackarna på undersidan av bordet (B), samt de som håller fast tornet vid maskinens underdel. fi g. 10 För att upprätthålla tillförlitligheten hos klinchlossaren och klämbackarna bör ljuddämparna på ventilen blåsas rena, avlägsna plåtluckan på vänster sida av maskinens underdel genom att skruva bort de två insexskruvarna (5 mm). Ta bort ljuddämparna från ventilen. Rengör med tryckluft (renblåsningspistol) eller byt ut, om så krävs. 7

8 Felsökning Problem Orsak Åtgärd Bordet roterar ej Stickkontakten är ej ansluten / det fi nns ingen ström i elnätet. Motorproblem. Fotpedalen (F) fungerar ej. Drivremmen är dåligt spänd eller trasig. Anslut stickkontakten / koppla på strömmen. Kontrollera och reparera det roterande bordet. Justera eller byt ut drivremmen. Bordet låser sig vid montering / demontering av däcket. Klämbackarna öppnar / stänger långsamt. Bordet låser inte fast fälgen ordentligt Monteringshuvudet vidrör fälgen vid montering / demontering av däcket. Fotpedalen (G) och (H) spärras i fel position. Svårt att aktivera klinchlossaren. Dåligt spänd drivrem. Tryckluftsljuddämparen är tilltäppt av smuts. Slitna klämbackar. Defekt kolv. Spindellåsningen felaktigt justerad eller defekt. Lös skruv på spindellåsningen. Pedalens returfjäder är trasig. Tryckluftsljuddämparen är tilltäppt. Ventilskaftets O-ring är trasig. Kolvens packning eller O-ring är trasig. Spänn drivremmen. Rengör eller byt ut tryckluftsljuddämparen. Byt ut klämbackarna. Byt ut packningen. Justera eller byt ut spindellåsningen. Dra åt skruven. Byt ut returfjädern. Rengör eller byt ut tryckluftsljuddämparen. Byt ut O-ringen. Byt ut packningen eller O-ringen. Reservdelslista ID Item No. Drawing No. Qty Product Name Delar från chassie 1 CX U frame base 2 CX U front cover 3 CX U left cover 4 B GB/T 70 4 screw M6*10 5 B GB/T 95 4 fl at washer φ6*14*1.2 6 B GB/T 70 3 screw M8*25 7 B GB/T93 2 spring washer φ8 8 B GB/T 95 3 fl at washer φ8*17*1.5 9 B GB/T 41 2 nut M8 10 C U rubber buffer 11 B GB/T 70 4 screw M6*40 12 Y U lifting lever 13 C U spring 14 C U rubber support 15 C U box 16 C rubber foot 17 B GB/T 70 4 screw M8*20 18 B GB/T 70 4 screw M10*55 19 B GB/T 70 2 screw M8*25 8

9 Svängarm, vertikalarm och torn 101 CX U vertical column 102 CX U column pin 103 B GB/T 41 1 screw M14* CX U fl at washer φ14.5*47* C U adjust handle 106 CX U locking block handle 107 CX U locking block support 108 CX U cone washer 109 B GB/T 95 2 spring washer φ8 110 B GB/T 70 2 screw M8* CX U locking block 112 B GB/T 41 1 nut M12*1.75*7 113 B U screw M12* B GB/T 70 1 screw M8* C U knob 116 C U plastic cover 117 C U spring 118 CX U locking plate 119 CX U horizontal arm 120 CX U hexagonal vertical arm 121 C U buffer bush 122 CX U pulley 123 CX U mounting head 124 C U pin 125 B GB/T 78 1 screw M10* CX U fl at washer 127 B GB/T 80 3 screw M12* B GB/T 95 4 fl at washer φ10*20*2 129 B GB/T 95 4 spring washer φ B GB/T 41 4 nut M CZ U complete mounting head Roterande bord 201 C U Jaw 202 C UT slide cap 203 CX U slide 204 CZ SR pin 205 CX U slide table 206 B M12*55 4 hex head screw 207 CX U slide block 208 B M12*65 4 hex head screw 209 CX U slide guide without pin 210 CX connecting rod 211 CX control plate 212 CX washer 213 B φ65 1 retainer ring φ CX U slide guide with pin 216 B φ12*30*3 12 fl at washerφ12*30*3 9

10 217 CX working table 218 B φ12 4 retainer ring φ C U tightener 220 C U cylinder rod 221 C U fl ange without handle 222 C C union 1/8-φ8 223 C JB/T V-seal UHS-20*28* C JB O-seal 63* C U piston 226 B GB/T 95 2 fl at washer φ12*25*2 227 B GB/T nut M12*7* C U clamping cylinder 229 C JB O-seal 20* C U fl ange with handle 231 C U L-union 1/8-φ8 233 CZ U complete clamping cylinder Klincharm med pneumatik 301 B U screw M14* B GB/T self-locking nut M6 303 C C L-union 1/4-φ8 304 B GB/T nut M16* B GB/T 95 2 fl at washer φ16*28*2 306 C JB O-seal 16* C JB O-seal 20* C JB O-seal 180* CX U bead breaker cylinder lid(front) 310 C U bead breaker rod 311 C JB/T V-seal 185*168* C U piston 313 CX U bead breaker cylinder 314 B GB/T screw M6* CX U shovel 316 B GB/T 70 1 screw M12* B GB/T self-locking nut M C U guide belt 319 B GB/T 95 2 spring washer φ B GB/T retainer ring φ B GB/T 96 1 fl at washer φ16*28*2 322 CX U bead breaker 323 CX U pin 324 CX U rotating pin 325 B GB/T 95 2 fl at washer φ12*25*2 326 B GB/T self-locking nut M B GB/T fl at washer φ8*30*3 328 B GB/T93 1 spring washer φ8 329 B GB/T screw M8* C C union 1/8-φ8 331 CZ U complete bead breaker cylinder 10

11 Pedaler 401 C U pedal 402 C U pedal 403 C U pedal 404 C U twist spring 405 B GB/T 70 1 screw M8* CX U connecting rod 407 C U switch handle 408 B GB/T tap screw ST2.9* CX U cam cover 410 CX U switch support 411 C U fl at washer 412 C U cam 413 C U spring 414 C U pedal support 415 B GB/T95 2 self-locking nut M4 416 B GB/T fl at washer φ4 417 B GB/T screw M4* B GB/T retainer ring φ B GB/T95 2 fl at washer φ12*25*2 420 CX U pedal shaft 421 B GB/T self-locking nut M8 422 B GB/T fl at washer φ8*17* B GB/T 41 1 self-locking nut M8 424 C U connecting rod 425 B GB/T 70 1 screw M8* B GB/T 41 2 nut M8 427 B GB/T 70 2 screw M6* B GB/T95 9 fl at washer φ6*12*1 429 B GB/T 70 9 screw M6* B GB/T95 1 fl at washer φ6*12*1 431 B GB/T 70 1 screw M6* B GB/T screw M4* B GB/T 95 1 fl at washer φ4 434 B GB/T 41 1 self-locking nut M6 435 B GB/T screw M4* B GB/T95 4 fl at washer φ4 437 C switch 438 B GB/T 41 1 nut M4 439 C U switch cover 440 CZ complete 5-way valve 441 CZ complete 5-way valve 442 C U hose 5*8 443 C U hose 5*8 444 C U hose 5*8 445 C U hose 5*8 446 C L-union 1/8-φ8 447 C U spacer 11

12 448 C JB O-seal 12*20*4 449 U way valve 450 C U valve cover 451 B GB/T 70 4 tap screw ST2.9* C JB O-seal 12*20*4 453 C GB/T 70 4 silencer 1/8 454 C L-union 1/8-φ8 455 C U hose 5*8 456 C U hose 5*8 457 C T-union 1/8-2*φ8 458 CX U valve pole 459 CZ wire 3* C U way valve Transmission 501 CZ U B 1 bottom cover 502 C GB/T bearing C GB/T seal φ20*35*8 504 CZ U pulley 505 B GB/T 70 1 screw M8* B GB/T key 6* CZ U worm screw 508 C GB/T bearing CZ U worm gear shaft 510 C U worm gear 511 CZ U spacer 512 B GB/T screw M10* B GB/T93 6 spring washer φ B GB/T pin 6* B GB/T95 6 fl at washer φ10*20*2 516 B GB/T screw M6* B GB/T95 10 fl at washer φ6*14* CZ U A 1 upper cover 519 B GB/T key 10* B GB/T key 14* C JB O-seal φ27.8* C U seal 523 B GB/T self-locking nut M6 524 CZ U rotating union mandrel 525 B GB/T screw M4*6 526 C C union 1/8"-φ8 527 CZ U rotating valve casing 528 C C T-union 3*φ8 529 C JB O-seal 59.9* B GB/T 70 2 screw M6* C air inlet hose 5*8 532 C air inlet hose 5*8 533 C hose 5.5*φ8 534 C air outlet hose 5*8 12

13 535 C air outlet hose 5*8 536 B GB/T93 1 spring washer φ8 537 B GB/T95 1 fl at washer φ8*30*3 538 C C T-union 1/8-2*φ8 539 CZ U complete gearbox 540 CZ U complete rotating union Motor 601 C motor 602 CX U motor pulley 603 B GB/T 71 1 screw M8* C GB/T belt A B GB/T 71 1 screw M8* B GB/T 71 2 fl at washer φ8.5*30*3 607 GB/T capacitor 608 B GB/T fl at washer φ10*20*2 609 B GB/T93 2 spring washer φ B GB/T 70 2 screw M10* B GB/T 70 4 screw M8* B GB/T95 7 nut M8 613 B GB/T fl at washer φ8*22* C U rubber washer 615 CX U motor support 616 CZ RVV 1 wire 5*1 617 B GB/T93 2 spring washer φ8 618 C U rubber washer Luftpåfyllning 701 Y U air gauge 702 Y U hose 703 C U nut 704 C union 1/4-1/4 705 B GB/T fl at washer φ C AR pressure reducer 707 C Parts of total assembly 1 L-union 1/4-φ8 708 C U hose 5*8 709 U complete infl ating gun Vattenavskiljare & dimsmörjning 801 C U relief pressure fi lter 802 C U quick nozzle 803 C U L-union 804 C oil fog maker 805 C U hose 5*8 806 C big T-joint 807 C union 1/4-1/4 808 C hose 5*8 809 C union 1/8-φ manometer 811 CZ oil fog maker assembly 13

14 14

15 15

16 16

17 17

18 Pneumatiskt diagram Elkretsschema 18

19 Varningsskyltar Var uppmärksam på varningsskyltarna som visas på olika ställen på maskinen. Om etiketterna skulle förstöras ersett dem med nya Håll undan händerna från monteringshuvudet under arbetsprocessen. Håll undan händerna från klämbackarna under arbetsprocessen. Håll undan händerna från däckvulsten under demonteringsprocessen Försäkra dig om att maskinen är ansluten till ett jordat uttag. Placera inte fötterna mellan klinchlossararmen och gummibufferten på maskinen 06 Varningsinstruktioner 19
