FlowSol B / B HE * * Handbok för behörig installatör. Installation Hantering Idrifttagning

Transkript

1 FlowSol B / B HE Handbok för behörig installatör Installation Hantering Idrifttagning * * Tack för att du köpt denna RESOL-enhet. Läs handboken noggrant, så att du kan utnyttja den här enhetens prestanda på ett optimalt sätt. Förvara denna handbok väl. sv Handbok

2 Säkerhetsanvisningar Följ säkerhetsanvisningarna, så att du kan undvika risker och skador på människor och egendom. Föreskrifter Vid arbetet måste gällande standarder, föreskrifter och direktiv följas! Information om produkten Avdd användning Pumpstationen får endast användas i värmekretn i solvärmesystem och med beaktande av de tekniska gränsvärden som anges i denna handbok. På grund av sin konstruktion får den endast monteras och drivas i enlighet med beskrivningen i handboken! CE-försäkran om överensstämmel Denna produkt uppfyller tillämpliga direktiv och är därför fördd med CE-märkningen.Den kompletta överensstämmelförsäkran kan på begäran erhållas från tillverkaren. Målgrupp Denna handbok riktar sig i första hand till auktorirad fackpersonal. Elinstallationer får endast utföras av behörig elektriker. Den första idrifttagningen måste göras av tillverkaren av systemet eller en av denne utdd specialist. Vi rerverar oss för felaktigheter och tekniska ändringar _ _FlowSol_B.monsv.indd 2 Symbolförklaring VARNING! Varningar markeras med en varningstriangel! Det anges hur risken kan undvikas! Signalord anger den risk som uppkommer om den inte undviks. VARNING anger att personskador och eventuellt livshotande skador kan uppkomma. OBSERVERA betyder att sakskador kan uppkomma. Anmärkning Anmärkningar markeras med en informationssymbol. Textstycken som markeras med en pil anger en åtgärd som skall utföras. Avfallshantering Se till att förpackningen avfallshanteras på ett miljövänligt sätt. Kasrade produkter skall lämnas till ett auktorirat insamlingsställe. På begäran återtar vi dina gamla produkter som köpts från oss och garanterar en miljövänlig avfallshantering. Innehåll 1 Översikt Montering av stationen Spolning och fyllning av solvärmesystemet Kulkranarnas lägen Tömning av systemet Självtrycksbromsar Flödesdisplay Luftparator Underhåll Säkerhetsanordningar Information om pumpen Rervdelslista... 7

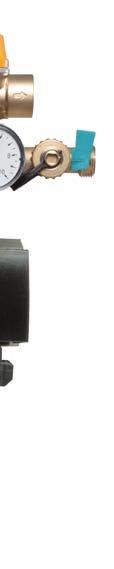

3 1 Översikt Förmonterad dubbelsträngad solarpumpstation Säkerhetsgrupp med anslutningssats för membranexpansionskärl, säkerhetsventil och manometer Fyllnings- och tömningsanslutningar Väggfäste med monteringsutrustning Konstruktionsisolering Standardpump eller högeffektpump Fram- och returledningskulkran Luftparator Tekniska data Cirkulationspump: FlowSol B: Wilo ST 15/6 ECO eller 15/7 ECO FlowSol B HE: Wilo Yonos Para 15/1-7 PWM2 Säkerhetsventil: 6 bar Manometer: 0 10 bar Flödesdisplay: 1 13 l/min Självtrycksbromsar: Öppningstryck 20 mbar, öppningsbara Anslutning för expansionskärl med membran: ¾" utvändig gänga, plantätning Utlopp säkerhetsventil: ¾" invändig gänga Anslutningar solvärmeledningar: ¾" invändig gänga Tillåten maxtemperatur VL / RL: 120 C / 95 C Tillåtet maxtryck: 6 bar Medium: Vatten med max. 50 % propylenglykol Mått: 481 x 320 x 190 mm (med isolering) Axelavstånd: 100 mm Avstånd axel - vägg: 67 mm Material: Armaturer: Mässing Tätningar: AFM 34 Isolering: EPP-skum Pumpkarakteristiker / tryckförlustkarkteristiker Lyfthöjd [m] Lyfthöjd [m] FlowSol B standardpumpar Wilo Yonos Para ST 15/7 max. Wilo ST 15/7 ECO max. Wilo ST 15/6 ECO max. 0, Volymflöde [l/h] FlowSol B HE högeffektpumpar FlowSol B FlowSol B 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 Tryckförlust [bar] Tryckförlust [bar] Volymflöde [l/h] 3

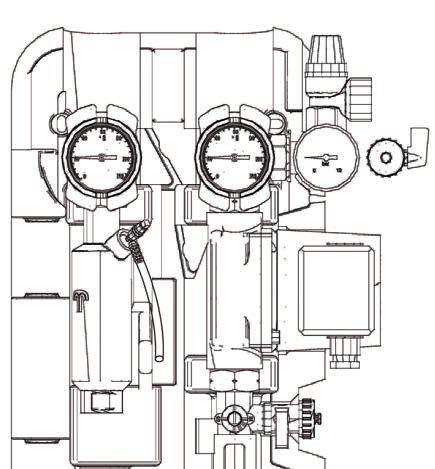

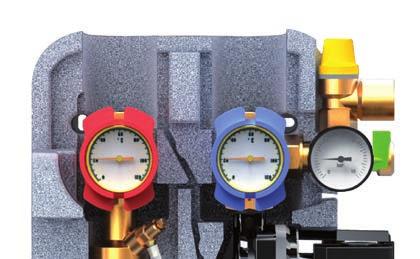

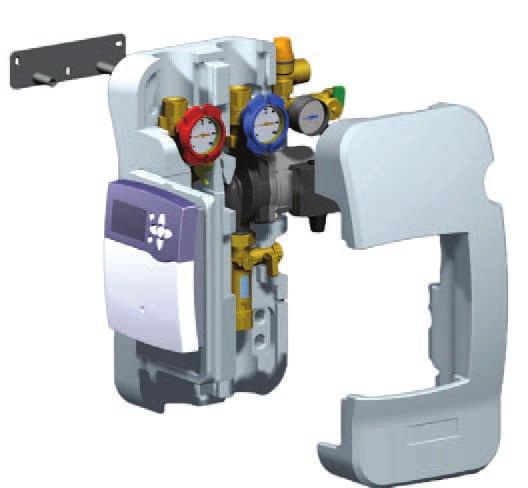

4 2 Montering av stationen Spolning och fyllning av solvärmesystemet VARNING! Risk för skållningsskador! Tryckstötar kan ge sakskador! Om värmemediet strömmar genom starkt upphettade kollektorer kan det ge upphov till tryckstötar på grund av ångbildning. Î För att förhindra kokning av värmebärarvätskan i kollektorerna skall systemet inte spolas eller fyllas på i starkt solsken! Väggfäste 11 Bakre isoleringsskal 12 Främre isoleringsskal 13 Hållare reglerenhet Reglerenhet och hållare beroende på version Î Bestäm monteringsplatn för pumpstationen. Î Markera borrhål enligt den medföljande borrschablonen, borra upp hålen, sätt in de medföljande pluggarna i borrhålen ( bilden till höger). Î Ta upp den kompletta pumpstationen ur förpackningen. Î Ta av det främre isoleringsskalet från pumpstationen. Låt pumpstationen vara kvar i det bakre isoleringsskalet! Î Fäst pumpstationen vid väggen med de medföljande fästskruvarna. Använd en formslutande stjärnskruvmejl! Î Fäll ut reglerenhetens hållare åt vänster. Î Anslut rörledningarna mellan pumpstationen och ackumulatorn respektive kollektorerna. Anmärkning Alla förskruvningar är fast åtdragna på fabriken och behöver därför i regel inte efterdras. Vid idrifttagningen måste dock tätheten kontrolleras (tryckprov) Säkerhetsventil 2 Manometer 3 Tömningskran 4 Kulkran (returledning) med termometer och integrerad självtrycksbroms 5 Påfyllningskran 6 Pump 7 Flödesdisplay 8 Kulkran (framledning) med termometer och integrerad självtrycksbroms 9 Luftparator

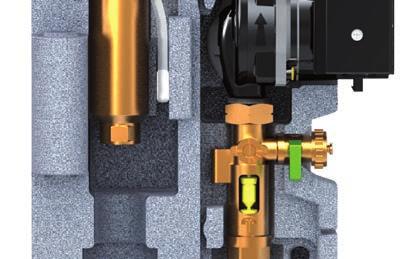

5 Före spolning Koppla bort expansionskärlet från solvärmesystemet. Anslut tryckslangen från spolnings- och påfyllningsstationen till pumpstationens påfyllningskran (5). Anslut spolslangen från spolnings- och påfyllningsstationen till pumpstationens tömningskran (3). Kontrollera halten av frostskyddsmedel (inte nödvändigt för färdiga blandningar). % 4 Kulkranarnas lägen Stäng kulkranen (4) på pumpstationen. Öppna påfyllnings-och tömningskranarna (3 och 5). Starta påfyllningspumpen på spolnings- och påfyllningsstationen. Spola igenom solvärmesystemet med spolnings- och påfyllningsstationen under minst 15 minuter, tills den utströmmande vätskan inte längre innehåller några smutspartiklar eller luftblåsor. Avlufta solvärmesystemet upprepade gånger under spolningen, till värmebärarvätskan (t.ex. Tyfocor, kapitel 11) rinner ut utan luftbubblor. Öppna kulkranen (4) på pumpstationen. Efter spolning Anslut expansionskärlet till solvärmesystemet igen. Stäng tömningskranen (3) på pumpstationen medan fyllningspumpen är igång. Höj systemtrycket (ca 3,5 4 bar). Systemtrycket kan avläsas på manometern. Stäng påfyllningskranen (5). Stäng av påfyllningspumpen. Kontrollera på manometern om systemtrycket minskar och till att avhjälpa eventuella otätheter. Tappa ut värmebärarvätskan långsamt med tömningskranen (3) tills drifttrycket har nåtts. Ta bort slangarna från spolnings- och påfyllningsstationen och skruva på förslutningarna på påfyllnings- och tömningskranarna. Starta solvärmepumpen i manuell drift på högsta varvtal ( handboken för reglerenheten) och låt vätskan cirkulera under minst 15 minuter. Avlufta under tiden solvärmesystemet upprepade gånger. Kontrollera systemtrycket på manometern. BAR Kulkran i driftläge, genomströmning endast i flödesriktningen Kulkran öppen, genomströmning i båda riktningarna möjlig Kulkran stängd, ingen genomströmning 5 Tömning av systemet Öppna kulkranen (4). Öppna avluftningsanordningarna på den högsta punkten (ovanför kollektorerna). Öppna tömningskranen. 6 Självtrycksbromsar Pumpstationens självtrycksbromsar är integrerade i kulkranarna i fram- och returledningarna och har ett öppningstryck på 20 mbar. För att systemet skall tömmas helt måste självtrycksbromsarna vara öppna. Öppna dem genom att vrida kulkranarnas grupp 45. För drift av systemet skall kulkranarna vara helt öppna. 5

6 7 Flödesdisplay Flödesdisplayen används för att mäta och visa flödesmängdens hastighet på 1 13 l/ min. För att säkerställa en väl fungerande flödesmätning måste systemet vara spolat och fritt från främmande partiklar. 9 Underhåll Vid underhållsarbete (t.ex. pumpbyte), gör du så här: Stäng kulkranen (4). Vrid spåret i flödesdisplayens spindel 90 moturs ( bilden nedan). 8 Luftparator VARNING! Volymflödet kan avläsas vid flottörens överkant. Risk för skållningsskador! Vid avluftning kan den utströmmande luften och värmebärarvätskan nå temperaturer på över 100 C. För att förhindra skållningsskador måste systemtemperaturen kontrolleras! Luftparatorn används för permanent avluftning av vatten-glykolblandningen i solvärmekretn. De från värmemediet avgående garna ansamlas i luftfällan och kan släppas ut manuellt med avluftningsventilen. Öppna avluftningsventilen och samla utströmmande medium i ett lämpligt kärl. Efter avluftningen skall systemtrycket kontrolleras och vid behov höjas på nytt till den föreskrivna arbetstrycket. Värmemediet i pumpen kan nu tömmas ut. Öppna tömningskranen (3). Lossa överfallsmuttern på trycksidan. Demontera dan pumpen. 10 Säkerhetsanordningar Pumpstationen är utrustad med en membran-säkerhetsventil som överensstämmer med gällande föreskrifter. Följande anvisningar för montering och drift måste beaktas: Säkerhetsventilen måste vara lätt åtkomlig. Ventilens verkan får inte hämmas eller göras overksam genom blockeringar! Smutsfällor eller andra förträngningar mellan kollektor(-fältet) och säkerhetsventilen är inte tillåtna! Utblåsningsledningens diameter måste stämma överens med diametern på ventilutloppet; ledningens längd får inte överstiga 2 m och mer än 2 böjar är inte tillåtna. Överskrids dessa värden skall nästa större dimension väljas för utblåsningsledningen. Även här måste beaktas att mer än 3 böjar och 4 m ledningslängd inte är tillåtna. Om utblåsningsledningen leds in i en frånledning med tratt, så måste frånledningens tvärsnitt vara minst dubbelt så stort som ventilinloppets tvärsnitt. Vidare måste beaktas att utblåsningsledningen skall dras med fall och mynningen måste vara öppen och synlig. Den måste ledas så att människor inte utsätts för fara vid utblåsningen. I praktiken har det visat sig lämpligt att placera en dunk under utblåsningsledningen. Om säkerhetsventilen någon gång aktiveras, uppfångas vätskan och kan om systemtrycket är för lågt åter fyllas på. 6

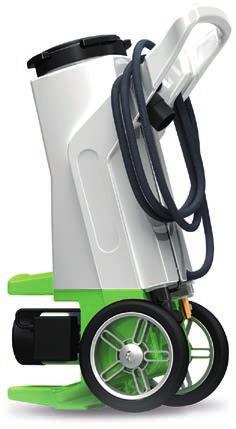

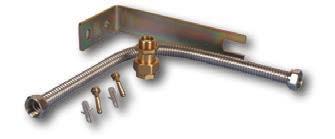

7 11 Tillbehör SBS 2000 spolnings- och påfyllningsstation Spolnings- och påfyllningsstationen SBS 2000 är speciellt utformad för professionell användning vid spolning och påfyllning av värme- och solvärmesystem. Ett fl ertal genomtänkta detaljer underlättar transport, hantering och rengöring, och den attraktiva designen säkrar ett professionellt utende hos kunden. 12 Information om pumpen Stationen är beroende på version utrustad med olika pumpar. Data för pumpen i din station kan du få från pumptillverkaren på eller På begäran ställer vi gärna ytterligare information till förfogande. 13 Rervdelslista a-c Värmebärar- och rengöringsvätskor I vårt program hittar du olika värmebärarvätskor för olika användningsområden, tillgängliga som färdig blandning eller som koncentrat, samt rengöringsvätskor a-c 7 Anslutningssats för expansionkärl med membran Väggfäste med skruv och plugg, rostfri korrugerad slang av rostfritt stål (0,5 m) och anslutningsgänga ¾". Inkluderar r ventilkoppling, vilket möjliggör snabb och exakt testning utan att solenergi- eller värmesystemet måste göras trycklöst. Handfyllnings och injektionspump Handfyllnings och injektionspump med avstängningskulkran för tryckhöjning och påfyllning av värmebärarvätskor. ½" utvändig gänga, självtätande med O-ring, 15 mm slanganslutning. Pumpkapacitet 2 l/min, tryck 4,5 bar max. ALS15 avloppsslang 1,5 m slang för anslutning till säkerhetsventilen på pumpstationen FlowSol B. Fler tillbehör hittar du på vår webbplats Pos. Art-nr Artikelbeteckning Säkerhetsventil 6 bar Manometer (10 bar) Påfyllnings- / tömningskran Returlednings-kulkran med termometer och integrerad självtrycksbroms Påfyllnings- / tömningskran 6a Pump WILO ST15/6 6b alternat Pump WILO ST15/7 6c alternat Pump WILO Yonos Para ST 15/7 (högeffektpump) Flödesdisplay Framlednings-kulkran med termometer och integrerad självtrycksbroms Luftparator (utan bild) Väggfäste Bakre isoleringsskal 12a Främre isoleringsskal DeltaSol BX 12b alternat Främre isoleringsskal DeltaSol B / C / CS Plus (utan bild) 12c alternat Främre isoleringsskal DeltaSol SL / SLT (utan bild) Hållare reglerenhet 7
