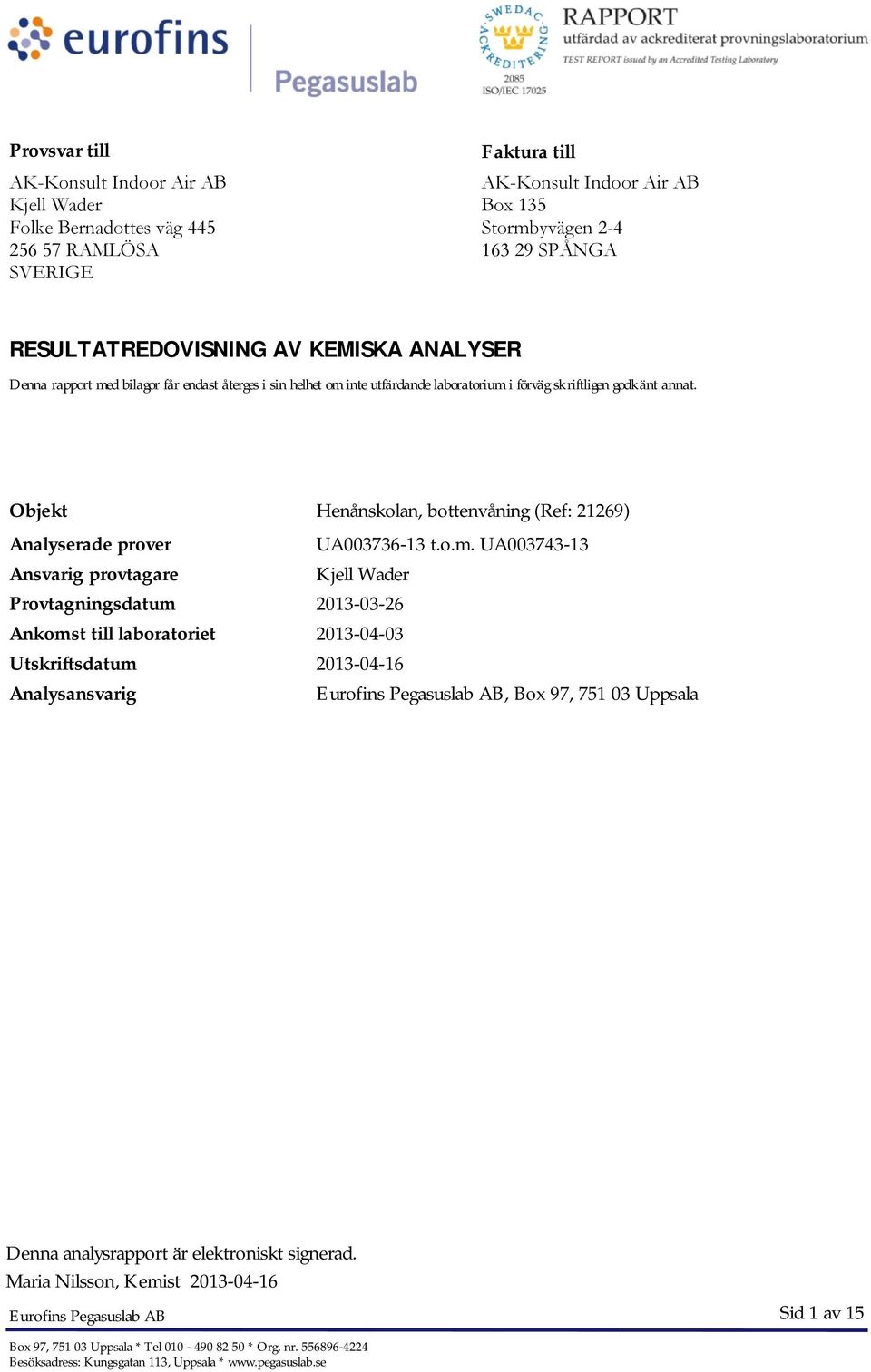

1 Provsvar till AK-Konsult Indoor Air AB Kjell Wader Folke Bernadottes väg RAMLÖSA SVERIGE Faktura till AK-Konsult Indoor Air AB Box 135 Stormbyvägen SPÅNGA RESULTATREDOVISNING AV KEMISKA ANALYSER Denna rapport med bilagor får endast återges i sin helhet om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Objekt Henånskolan, bottenvåning (Ref: 21269) Analyserade prover UA t.o.m. UA Ansvarig provtagare Kjell Wader Provtagningsdatum Ankomst till laboratoriet Utskriftsdatum Analysansvarig, Box 97, Uppsala Sid 1 av 15

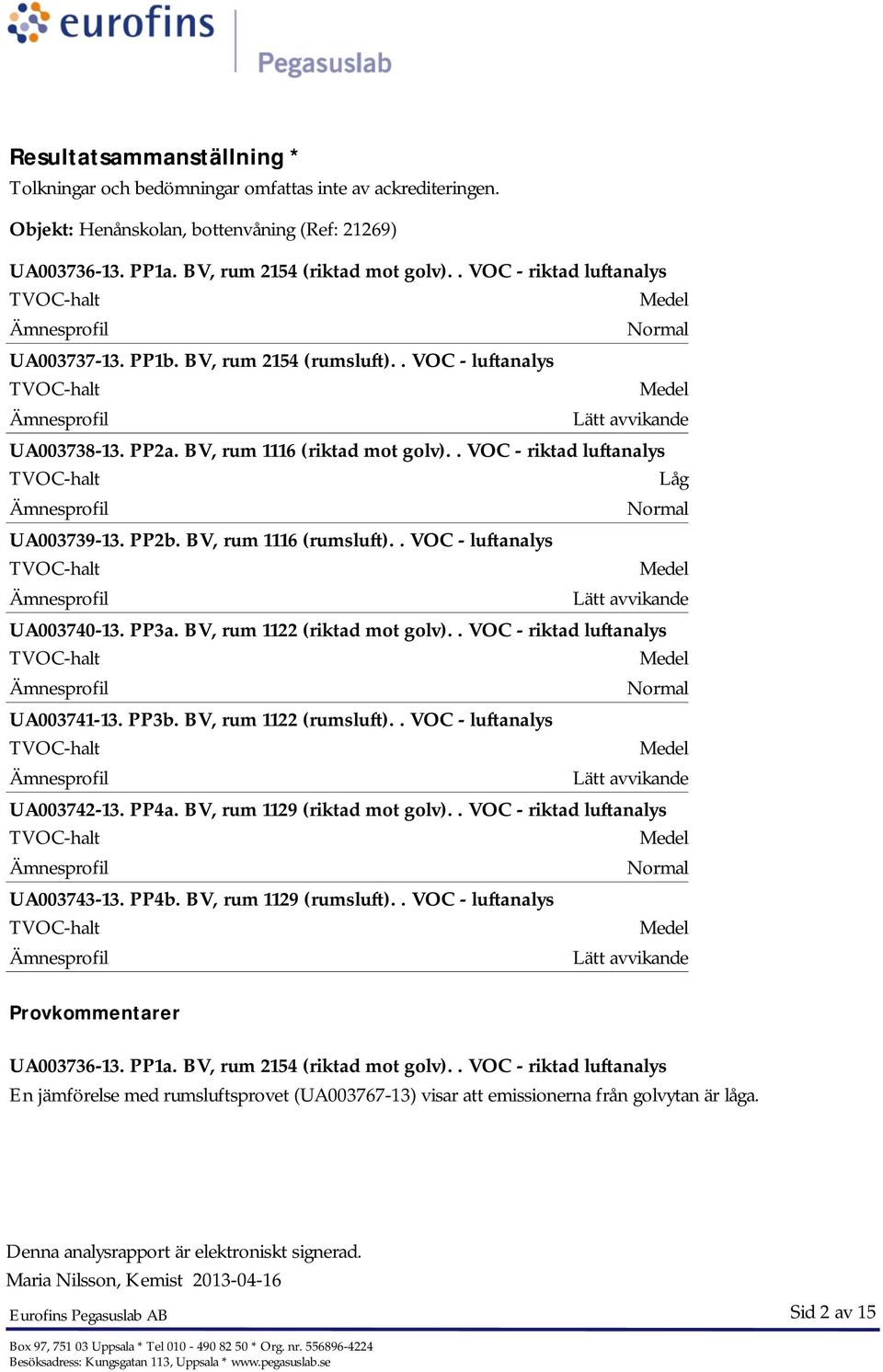

2 Resultatsammanställning * Tolkningar och bedömningar omfattas inte av ackrediteringen. UA PP1a. BV, rum 2154 (riktad mot golv).. VOC - riktad luftanalys Medel Normal UA PP1b. BV, rum 2154 (rumsluft).. VOC - luftanalys Medel Lätt avvikande UA PP2a. BV, rum 1116 (riktad mot golv).. VOC - riktad luftanalys Låg Normal UA PP2b. BV, rum 1116 (rumsluft).. VOC - luftanalys Medel Lätt avvikande UA PP3a. BV, rum 1122 (riktad mot golv).. VOC - riktad luftanalys Medel Normal UA PP3b. BV, rum 1122 (rumsluft).. VOC - luftanalys Medel Lätt avvikande UA PP4a. BV, rum 1129 (riktad mot golv).. VOC - riktad luftanalys Medel Normal UA PP4b. BV, rum 1129 (rumsluft).. VOC - luftanalys Medel Lätt avvikande Provkommentarer UA PP1a. BV, rum 2154 (riktad mot golv).. VOC - riktad luftanalys En jämförelse med rumsluftsprovet (UA ) visar att emissionerna från golvytan är låga. Sid 2 av 15

3 Provkommentarer UA PP1b. BV, rum 2154 (rumsluft).. VOC - luftanalys Provet innehåller relativt höga andelar av terpener och aldehyder, se nedan. En jämförelse med den riktade mätningen (UA ) visar att dessa ämnen härrör från annan källa än golvytan på provplatsen. UA PP2a. BV, rum 1116 (riktad mot golv).. VOC - riktad luftanalys En jämförelse med rumsluftsprovet (UA ) visar att emissionerna från golvytan är låga. UA PP2b. BV, rum 1116 (rumsluft).. VOC - luftanalys Provet innehåller relativt höga andelar av aromatiska kolväten, se nedan. En jämförelse med den riktade mätningen (UA ) visar att dessa ämnen härrör från annan källa än golvytan på provplatsen. UA PP3a. BV, rum 1122 (riktad mot golv).. VOC - riktad luftanalys En jämförelse med rumsluftsprovet (UA ) visar att emissionerna från golvytan är låga. UA PP3b. BV, rum 1122 (rumsluft).. VOC - luftanalys Provet innehåller relativt höga andelar av terpener och aldehyder, se nedan. En jämförelse med den riktade mätningen (UA ) visar att dessa ämnen härrör från annan källa än golvytan på provplatsen. UA PP4a. BV, rum 1129 (riktad mot golv).. VOC - riktad luftanalys En jämförelse med rumsluftsprovet (UA ) visar att emissionerna från golvytan är låga. UA PP4b. BV, rum 1129 (rumsluft).. VOC - luftanalys Provet innehåller relativt höga andelar av terpener och aldehyder, se nedan. En jämförelse med den riktade mätningen (UA ) visar att dessa ämnen härrör från annan källa än golvytan på provplatsen. Terpener avges naturligt från virke av barrträd, samt förekommer även i terpentin. Om konstruktionen eller inredningen innehåller stora mängder av trämaterial eller fuktigt trämaterial kan ämnesprofilen se ut som i detta prov. Aldehyder avges från träbaserade material såsom träskivor, linoleum, papp samt även isoleringsmaterial. Aromatiska kolväten förekommer i petroleumprodukter såsom drivmedel, oljor och lacknafta. En vanlig orsak till förekomst av lösningsmedel i en lokal kan vara att den är en nyproduktion, har genomgått en sanering och/eller renovering. Nya byggnadsmaterial kan avge lösningsmedel upp till ett halvår efter en nybyggnation eller renovering. Sid 3 av 15

4 UA PP1a. BV, rum 2154 (riktad mot golv) 522 liter Total-VOC 90 1-butanol 2.8 bensen etyl-1-hexanol 0.37 texanol < 0.30 TXIB 0.17 * Aromatiska kolväten: bensen, div. aromatiska kolväten, toluen, etylbensen, xylen, cymen * Alifatiska kolväten: pentadekan, div. alifatiska kolväten, hexadekan, heptan, 2,2,4,6,6- pentametylheptan, nonan, dekan, undekan, dodekan, tridekan, tetradekan * Terpener: a-pinen (26%), b-pinen, d-3-karen (15%), kamfen, limonen * Aldehyder och ketoner: butanal, 2-butanon, 4-metyl-2-pentanon, 2-heptanon, 3-heptanon, 6-metyl-5 -hepten-2-on, cyklohexanon, acetofenon, pentanal, furfural, nerylaceton, hexanal (9%), div. ketoner, heptanal, oktanal, nonanal, dekanal * Alkoholer: isobutanol, div. alkoholer, 1-butanol, 1-penten-3-ol, 1-pentanol, propylenglykol * Glykoletrar: 1-metoxi-2-propanol, 2-fenoxietanol, 2-butoxietanol, 2-(2-butoxietoxi)- etanol * Glykoleterestrar: 2-(2-butoxietoxi)-etylacetat * Övrigt: texanol, etylacetat, butylacetat, butylformiat, trimetylsilyl-2-[(trimetylsilyl) oxi]-bensoat, div. kiselföreningar, TXIB, isopropyldodekanoat, ättiksyra, div. furaner, triacetin Sid 4 av 15

5 UA PP1b. BV, rum 2154 (rumsluft) 1271 liter Total-VOC 90 1-butanol 2.5 bensen etyl-1-hexanol 0.37 texanol 0.15 TXIB 0.19 * Aromatiska kolväten: bensen, div. aromatiska kolväten, toluen, etylbensen, xylen, cymen * Alifatiska kolväten: pentadekan, div. alifatiska kolväten, hexadekan, heptan, 2,2,4,6,6- pentametylheptan, nonan, dekan, undekan, dodekan, tridekan, tetradekan * Terpener: a-pinen (22%), b-pinen, d-3-karen (14%), kamfen, limonen * Aldehyder och ketoner: butanal, 2-butanon, 4-metyl-2-pentanon, 2-hexanon, 3-hexanon, 2- heptanon, 3-heptanon, 6-metyl-5-hepten-2-on, cyklohexanon, pentanal, furfural, hexanal (10%), div. ketoner, heptanal, oktanal, nonanal, dekanal * Alkoholer: isobutanol, div. alkoholer, 1-butanol, 1-penten-3-ol, etylenglykol, 1- pentanol, propylenglykol * Glykoletrar: 1-metoxi-2-propanol, 2-fenoxietanol, 2-butoxietanol, div. glykoletrar, 2-(2- butoxietoxi)-etanol * Glykoleterestrar: 2-(2-butoxietoxi)-etylacetat * Övrigt: etylacetat, butylacetat, butylformiat, trimetylsilyl-2-[(trimetylsilyl)oxi]- bensoat, div. kiselföreningar, TXIB, isopropyldodekanoat, ättiksyra, 2- etylfuran, triacetin Sid 5 av 15

6 UA PP2a. BV, rum 1116 (riktad mot golv) 455 liter Total-VOC 30 1-butanol 0.67 bensen etyl-1-hexanol texanol < 0.35 TXIB < * Aromatiska kolväten: bensen, div. aromatiska kolväten, toluen (6%), etylbensen, xylen (5%) * Alifatiska kolväten: div. alifatiska kolväten, heptan, 2,2,4,6,6-pentametylheptan, nonan, metylcyklohexan, dekan, 1-okten, undekan (2%), dodekan, tridekan, tetradekan * Terpener: a-pinen (11%), b-pinen, d-3-karen (5%), kamfen, mentol * Aldehyder och ketoner: butanal, 2-butanon, 4-metyl-2-pentanon, 2-hexanon, 2-heptanon, 3- heptanon, 6-metyl-5-hepten-2-on, cyklohexanon, pentanal, hexanal (8%), div. ketoner, heptanal, oktanal, nonanal (9%), dekanal * Alkoholer: isobutanol, div. alkoholer, 1-butanol, 1-penten-3-ol, etylenglykol * Glykoletrar: 1-metoxi-2-propanol * Glykoleterestrar: - * Övrigt: etylacetat, butylacetat, trimetylsilyl-2-[(trimetylsilyl)oxi]-bensoat, div. kiselföreningar, TXIB Sid 6 av 15

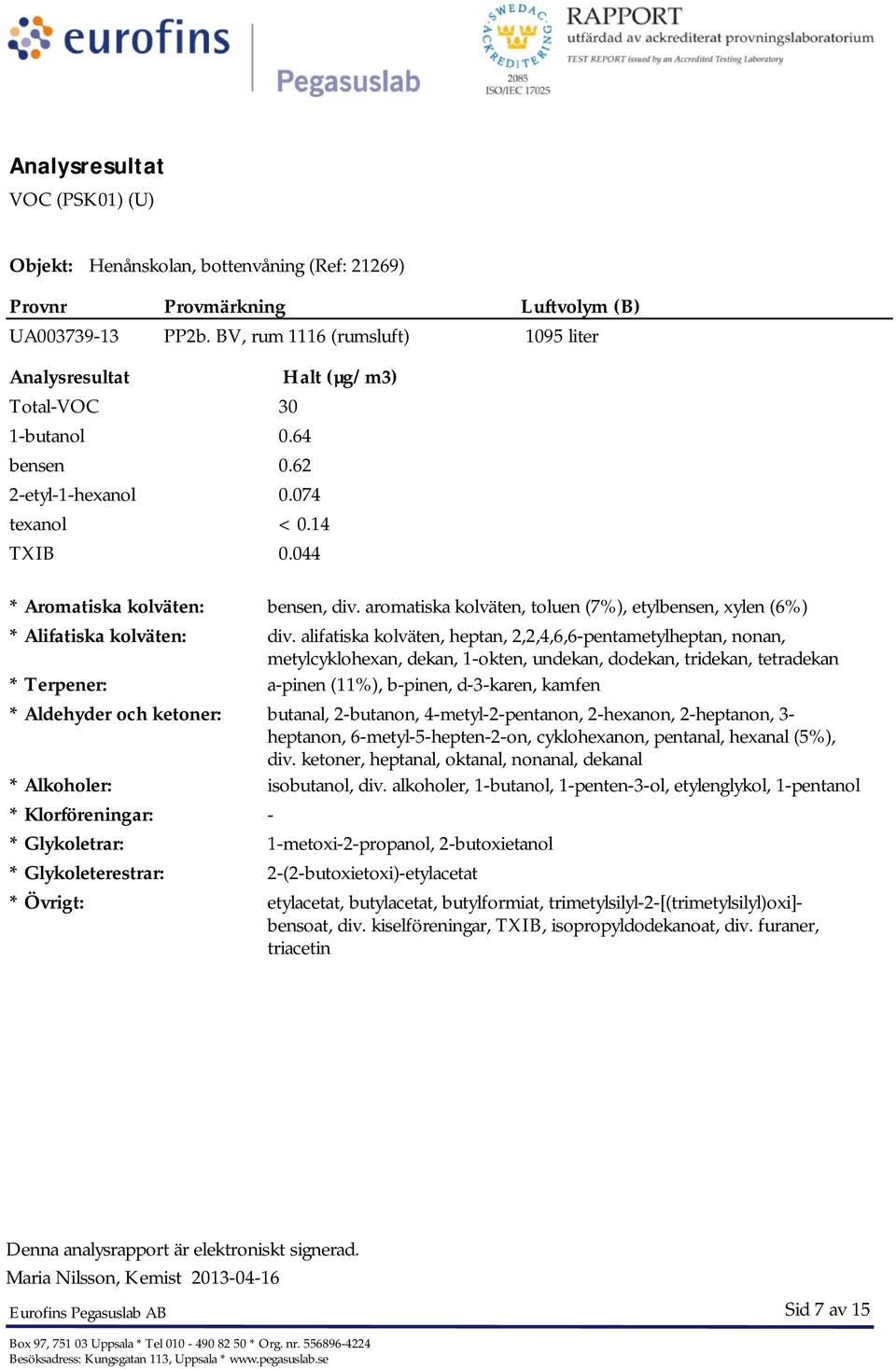

7 UA PP2b. BV, rum 1116 (rumsluft) 1095 liter Total-VOC 30 1-butanol 0.64 bensen etyl-1-hexanol texanol < 0.14 TXIB * Aromatiska kolväten: bensen, div. aromatiska kolväten, toluen (7%), etylbensen, xylen (6%) * Alifatiska kolväten: div. alifatiska kolväten, heptan, 2,2,4,6,6-pentametylheptan, nonan, metylcyklohexan, dekan, 1-okten, undekan, dodekan, tridekan, tetradekan * Terpener: a-pinen (11%), b-pinen, d-3-karen, kamfen * Aldehyder och ketoner: butanal, 2-butanon, 4-metyl-2-pentanon, 2-hexanon, 2-heptanon, 3- heptanon, 6-metyl-5-hepten-2-on, cyklohexanon, pentanal, hexanal (5%), div. ketoner, heptanal, oktanal, nonanal, dekanal * Alkoholer: isobutanol, div. alkoholer, 1-butanol, 1-penten-3-ol, etylenglykol, 1-pentanol * Glykoletrar: 1-metoxi-2-propanol, 2-butoxietanol * Glykoleterestrar: 2-(2-butoxietoxi)-etylacetat * Övrigt: etylacetat, butylacetat, butylformiat, trimetylsilyl-2-[(trimetylsilyl)oxi]- bensoat, div. kiselföreningar, TXIB, isopropyldodekanoat, div. furaner, triacetin Sid 7 av 15

8 UA PP3a. BV, rum 1122 (riktad mot golv) 596 liter Total-VOC butanol 2.5 bensen etyl-1-hexanol 0.44 texanol < 0.27 TXIB 0.14 * Aromatiska kolväten: bensen, div. aromatiska kolväten, toluen, etylbensen, xylen, cymen * Alifatiska kolväten: div. alifatiska kolväten, hexadekan, heptan, 2,2,4,6,6-pentametylheptan, nonan, 1-okten, undekan, dodekan, tridekan, tetradekan * Terpener: a-pinen (30%), b-pinen, d-3-karen (11%), kamfen, limonen * Aldehyder och ketoner: butanal, 2-butanon, 4-metyl-2-pentanon, 2-hexanon, 2-heptanon, 3- heptanon, 6-metyl-5-hepten-2-on, cyklohexanon, pentanal, furfural, nerylaceton, hexanal (10%), div. ketoner, heptanal, oktanal, nonanal, dekanal * Alkoholer: isobutanol, div. alkoholer, 1-butanol, 1-penten-3-ol, 1-pentanol, propylenglykol * Glykoletrar: 1-metoxi-2-propanol, 2-fenoxietanol, 2-butoxietanol, 2-(2-butoxietoxi)- etanol * Glykoleterestrar: 2-(2-butoxietoxi)-etylacetat * Övrigt: etylacetat, N,N-dibutylformamid, butylacetat, butylformiat, trimetylsilyl-2- [(trimetylsilyl)oxi]-bensoat, div. kiselföreningar, TXIB, isopropyldodekanoat, ättiksyra, div. furaner, triacetin Sid 8 av 15

9 UA PP3b. BV, rum 1122 (rumsluft) 1517 liter Total-VOC butanol 1.9 bensen etyl-1-hexanol 0.35 texanol 0.15 TXIB 0.14 * Aromatiska kolväten: bensen, div. aromatiska kolväten, toluen, etylbensen, xylen, cymen * Alifatiska kolväten: div. alifatiska kolväten, hexadekan, heptan, 2,2,4,6,6-pentametylheptan, nonan, 1-okten, undekan, dodekan, tridekan, tetradekan * Terpener: a-pinen (35%), b-pinen, d-3-karen (12%), kamfen, limonen * Aldehyder och ketoner: butanal, 2-butanon, 4-metyl-2-pentanon, 2-hexanon, 2-heptanon, 3- heptanon, cyklohexanon, pentanal, nerylaceton, hexanal (11%), div. ketoner, heptanal, oktanal, nonanal, dekanal * Alkoholer: isobutanol, div. alkoholer, 1-butanol, 1-penten-3-ol, 1-pentanol, propylenglykol * Glykoletrar: 1-metoxi-2-propanol, 1-(2-metoxipropoxi)-2-propanol, 2-butoxietanol * Glykoleterestrar: 2-(2-butoxietoxi)-etylacetat * Övrigt: etylacetat, N,N-dibutylformamid, butylacetat, butylformiat, trimetylsilyl-2- [(trimetylsilyl)oxi]-bensoat, div. kiselföreningar, TXIB, isopropyldodekanoat, ättiksyra, div. furaner, triacetin Sid 9 av 15

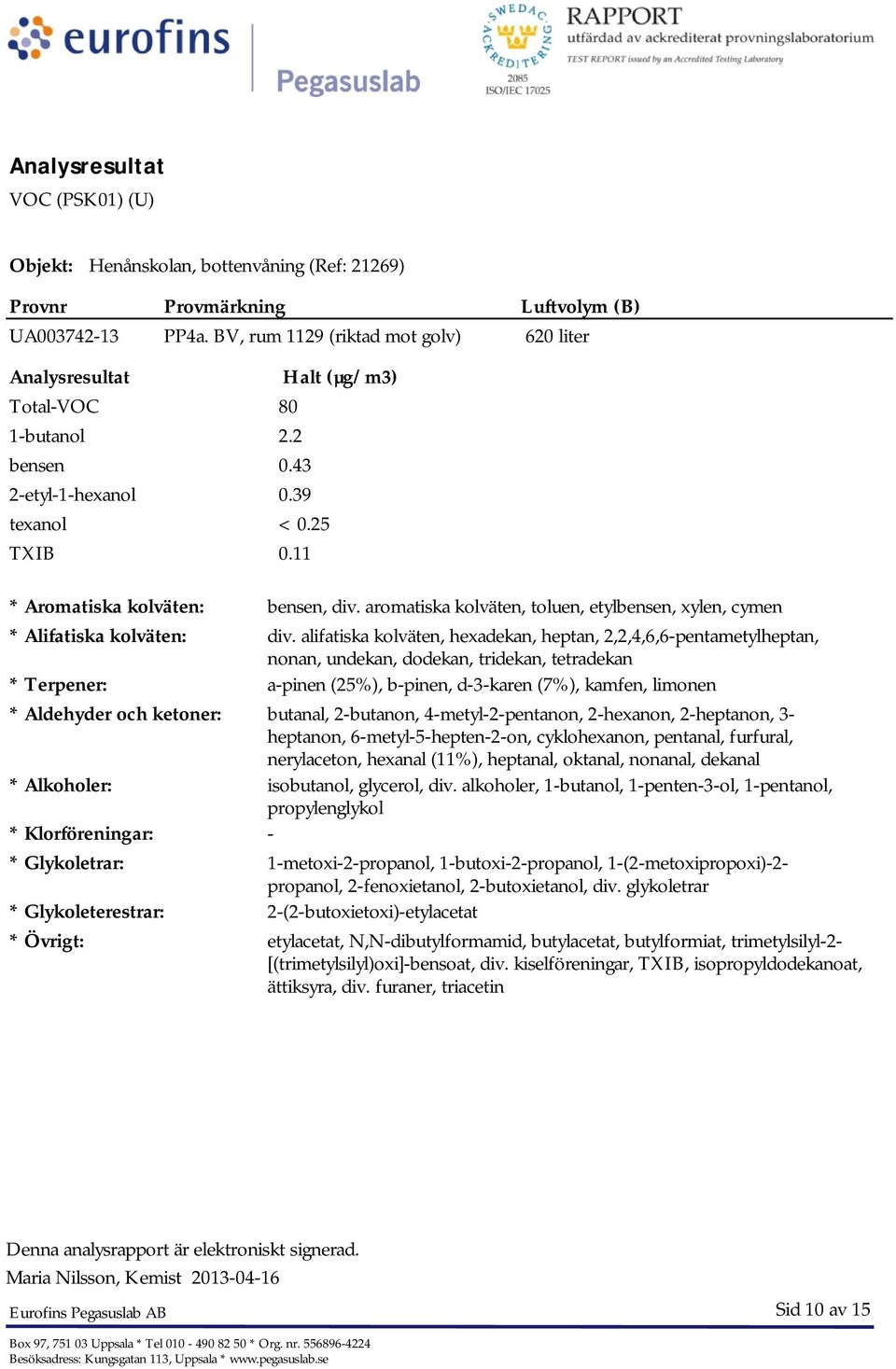

10 UA PP4a. BV, rum 1129 (riktad mot golv) 620 liter Total-VOC 80 1-butanol 2.2 bensen etyl-1-hexanol 0.39 texanol < 0.25 TXIB 0.11 * Aromatiska kolväten: bensen, div. aromatiska kolväten, toluen, etylbensen, xylen, cymen * Alifatiska kolväten: div. alifatiska kolväten, hexadekan, heptan, 2,2,4,6,6-pentametylheptan, nonan, undekan, dodekan, tridekan, tetradekan * Terpener: a-pinen (25%), b-pinen, d-3-karen (7%), kamfen, limonen * Aldehyder och ketoner: butanal, 2-butanon, 4-metyl-2-pentanon, 2-hexanon, 2-heptanon, 3- heptanon, 6-metyl-5-hepten-2-on, cyklohexanon, pentanal, furfural, nerylaceton, hexanal (11%), heptanal, oktanal, nonanal, dekanal * Alkoholer: isobutanol, glycerol, div. alkoholer, 1-butanol, 1-penten-3-ol, 1-pentanol, propylenglykol * Glykoletrar: 1-metoxi-2-propanol, 1-butoxi-2-propanol, 1-(2-metoxipropoxi)-2- propanol, 2-fenoxietanol, 2-butoxietanol, div. glykoletrar * Glykoleterestrar: 2-(2-butoxietoxi)-etylacetat * Övrigt: etylacetat, N,N-dibutylformamid, butylacetat, butylformiat, trimetylsilyl-2- [(trimetylsilyl)oxi]-bensoat, div. kiselföreningar, TXIB, isopropyldodekanoat, ättiksyra, div. furaner, triacetin Sid 10 av 15

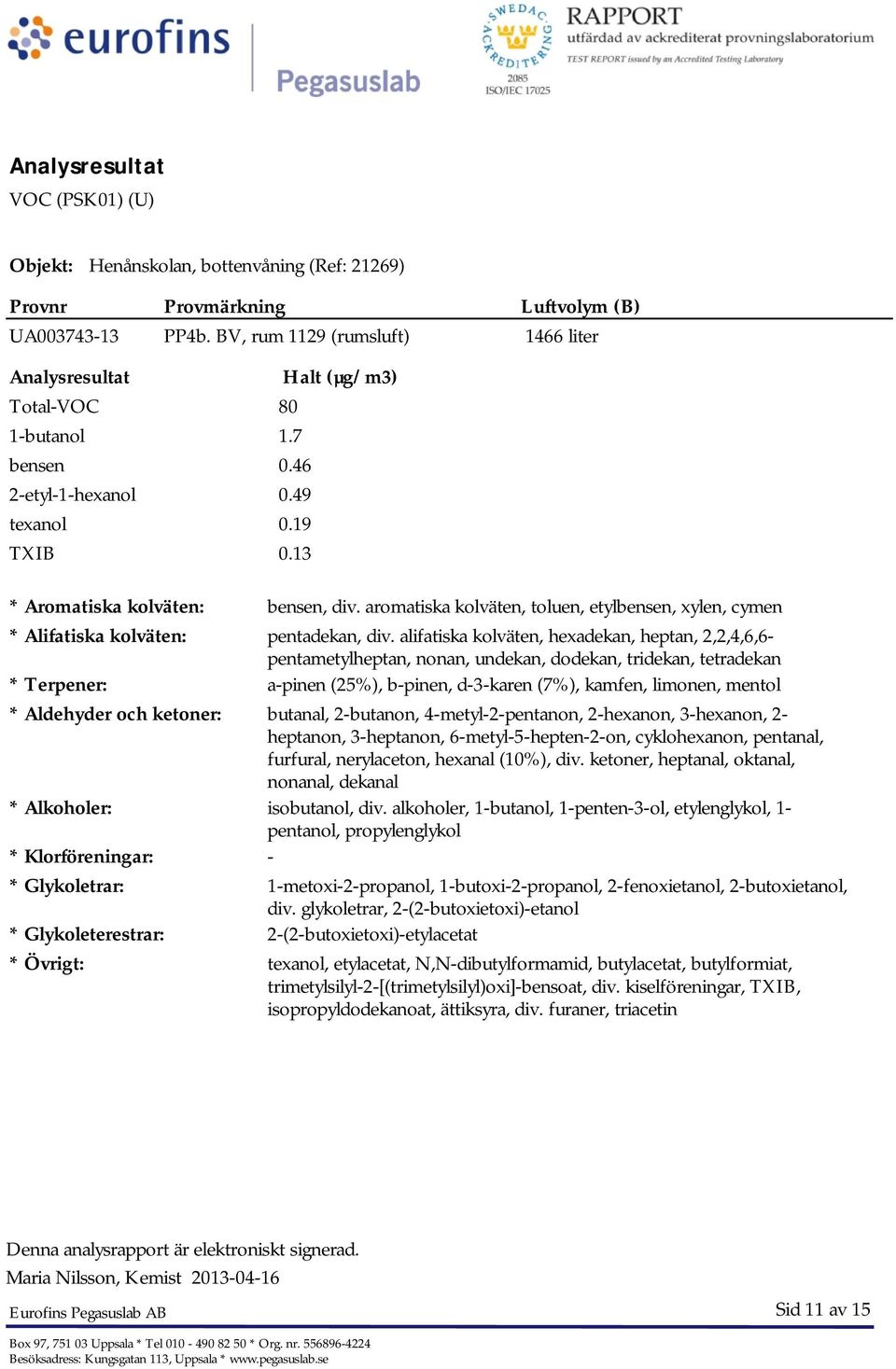

11 UA PP4b. BV, rum 1129 (rumsluft) 1466 liter Total-VOC 80 1-butanol 1.7 bensen etyl-1-hexanol 0.49 texanol 0.19 TXIB 0.13 * Aromatiska kolväten: bensen, div. aromatiska kolväten, toluen, etylbensen, xylen, cymen * Alifatiska kolväten: pentadekan, div. alifatiska kolväten, hexadekan, heptan, 2,2,4,6,6- pentametylheptan, nonan, undekan, dodekan, tridekan, tetradekan * Terpener: a-pinen (25%), b-pinen, d-3-karen (7%), kamfen, limonen, mentol * Aldehyder och ketoner: butanal, 2-butanon, 4-metyl-2-pentanon, 2-hexanon, 3-hexanon, 2- heptanon, 3-heptanon, 6-metyl-5-hepten-2-on, cyklohexanon, pentanal, furfural, nerylaceton, hexanal (10%), div. ketoner, heptanal, oktanal, nonanal, dekanal * Alkoholer: isobutanol, div. alkoholer, 1-butanol, 1-penten-3-ol, etylenglykol, 1- pentanol, propylenglykol * Glykoletrar: 1-metoxi-2-propanol, 1-butoxi-2-propanol, 2-fenoxietanol, 2-butoxietanol, div. glykoletrar, 2-(2-butoxietoxi)-etanol * Glykoleterestrar: 2-(2-butoxietoxi)-etylacetat * Övrigt: texanol, etylacetat, N,N-dibutylformamid, butylacetat, butylformiat, trimetylsilyl-2-[(trimetylsilyl)oxi]-bensoat, div. kiselföreningar, TXIB, isopropyldodekanoat, ättiksyra, div. furaner, triacetin Sid 11 av 15

12 ANSVAR ansvarar för provets hantering från ankomsten till laboratoriet till dess att provsvaret är klart, skickat till kund och arkiverat. ansvarar inte för provets hantering vid provtagning och transport till laboratoriet. Tänk på att provsvaret endast avser det insända provet. Åtgärder bör alltid planeras tillsammans med en byggnadstekniskt kunnig person som kan sätta resultatet i sitt rätta sammanhang. Vid förfrågan om denna analysrapport ring (vxl), begär Kemisupport. Sid 12 av 15

13 Bedömningsunderlag för VOC-analys Sammanfattning av i rapporten förekommande ämnen: 2-Etyl-1-hexanol Texanol TXIB Aromatiska kolväten Alifatiska kolväten Terpener Aldehyder 2-Etyl-1-hexanol finns i produkter såsom plastmattor och lim men bildas även som en nedbrytningsprodukt från ftalatestrar. Då material innehållande 2-etyl-1- hexanol utsätts för fukt, framför allt alkalisk fukt, ökar emissionen av denna mjukgörarkomponent. Texanol används som filmbildare i latexfärger. Halterna av filmbildare ligger vanligen omkring 1-5% i vanlig färg. Texanol hör till de ämnen i VOC-området som emitterar långsammast. TXIB är ett vanligt förekommande processlösningsmedel i komponenter som senare används vid tillverkning av PVC-mattor. Halter i rumsluft över 10 µg/m³ tyder som regel på att det finns plastmattor i utrymmen som ansluter till mätplatsen. TXIB hör till de ämnen i VOC-området som emitterar långsammast. Aromatiska kolväten är vanligt förekommande som lösningsmedel och ingår i motorbränslen, lacknafta, limmer, färger och en mängd andra produkter. Alifatiska kolväten är vanligt förekommande som lösningsmedel och ingår i till exempel lacknafta, fotogen, motorbränslen, kopieringsvätskor, limmer, lacker och färger. De vanligast förekommande terpenerna vid analys av inomhusluft är a-pinen, d-3-karen och limonen. De två förstnämnda terpenerna är beståndsdelar i terpentin och emitteras från gran- och tallved samt ingår som lösningsmedel i en rad olika produkter såsom till exempel möbelpolish. Limonen förekommer bland annat i skal från citrusfrukter och har stor användning som citrusdoftämne i olika hushållsprodukter (parfymer, diskoch rengöringsmedel etc.), men används även som lösnings- och avfettningsmedel. Det är allmänt känt att fuktiga material emitterar mer än torra material. En hög andel terpener, framför allt a-pinen, indikerar att fuktskador och därmed även mikrobiella skador (mögel/bakterier) kan förekomma i trä. Aldehyder kan emitteras från bland annat linoleum, trä, lacker, isoleringsmaterial och papperstapeter. Höga emissioner av aldehyder indikerar att man kan ha problem med slitna eller dåligt underhållna linoleummattor. Sid 13 av 15

14 Klorföreningar Glykoletrar och glykoleterestrar Störd Klorföreningar används som avfettnings- och lösningsmedel och tetrakloretylen även som kemtvättvätska. Glykoletrar och glykoleterestrar förekommer i bland annat spackel, vattenlöslig färg och polish. I en analys där ett ämne inte säkert kan detekteras, och därför inte heller kan kvantifieras, förekommer ordet störd i resultatdelen. Information om VOC-analysen: VOC (Volatile Organic Compounds) definieras av WHO (1989) som flyktiga organiska ämnen med kokpunkter mellan 50 och 260 C. I vår VOC analys mäter vi ämnen med kokpunkter mellan cirka 80 C och 300 C. Analysmetoden är utvecklad och anpassad för VOC-provtagning på adsorbenter med Anasorb 747 eller aktivt kol. TVOC (Total Volatile Organic Compounds ) definieras som den totala VOC-halten baserad på förekomsten av VOC i provet enligt Pegasus VOC. TVOC halten beräknas med vår metod i toulenekvivalenter. VOC-analysen ger en generell bild av de flyktiga organiska substanser (Volatile Organic Compounds, VOC) som finns i inomhusluften. De mest lättflyktiga föreningarna, såsom formaldehyd och metanol kan dock inte detekteras. Svårflyktiga föreningar kan inte heller detekteras. Hit hör exempelvis de flesta polyaromatiska kolvätena (PAH) och andra ämnen som kan förekomma i t ex kreosot. VOC-analysen kan användas som ett verktyg vid en byggnadsteknisk undersökning av en lokal. Luftanalysen ger dock inget svar på hur farligt det är att vistas i lokalen, då ämnena som mäts mycket sällan kommer upp i halter som enligt nu känd vetenskap, skulle kunna ge hälsoeffekter. I "sjuka hus" kan man ofta finna avvikande mönster vad gäller enskilda VOC-ämnen. Detta framgår av en SPrapport där ett antal väldokumenterade skadefall redovisats Total-VOC-halten anges i µg toluenekvivalenter per m³, dvs man förenklar beräkningen genom att anta att alla ämnen ger samma respons som toluen i analysinstrumentet. Mjukgörarkomponenterna kvantifieras utifrån egna standarder och halterna anges i µg/m³. Övriga substanser anges som procent av total-voc-halten. Andelar under 5% anges oftast inte. Total-VOC-halten ligger i normala fall inom intervallet µg/m³ som normalt uppmäts vid VOCmätningar av inomhusluft. Efter renoveringsåtgärder eller nybyggnation (mindre än 3 månader) kan man ofta se halter över 200 µg/m³. I industriella miljöer är halter över 1000 µg/m³ mer vanliga. I de fall provet är taget i byggnadskonstruktion bör det jämföras med en referens tagen exempelvis i den aktuella lokalens rumsluft eller, vilket är ännu bättre, i en jämförbar konstruktion där skada ej antas förekomma. Utökad mätorsäkerhet (95% konfidensintervall) för ackred. analyter 1-butanol 30% bensen 20% 2-etyl-1-hexanol 30% texanol (summan av båda isomererna) 50% TXIB 20% Sid 14 av 15

15 Ort (Anger var analysen är utförd) J KFA KE LFA LE S U Utfört av Eurofins Steins Laboratorium Jönköping, Sverige Utfört av Eurofins Food & Agro Kristianstad, Sverige Utfört av Eurofins Environment Kristianstad, Sverige Utfört av Eurofins Food & Agro Lidköping, Sverige Utfört av Eurofins Environment Lidköping, Sverige Utfört av Eurofins Environment Stockholm, Sverige Utfört av Uppsala, Sverige FB HG HB HA Utfört av Eurofins GeneScan Freiburg, Tyskland Utfört av Eurofins GfA Hamburg, Tyskland Utfört av Eurofins WEJ Hamburg, Tyskland Utfört av Eurofins Dr Specht Hamburg, Tyskland VA VE GA Utfört av Eurofins Vallensbaek, Danmark Utfört av Eurofins Vejen, Danmark Utfört av Eurofins Galten, Danmark R T Utfört av Eurofins Raisio, Finland Utfört av Eurofins Tampere, Finland O Utfört av Eurofins Moss, Norge CC Utfört av Eurofins Chemical Control, Italien PC Utfört av Eurofins Pharma Control, Frankrike Mätosäkerhet Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2 vilket ger en ungefärlig konfidensnivå på 95%. För flera av analyserna varierar mätosäkerheten inom mätområdet och anges med det värde som är relevant för det aktuella resultatet. Ytterligare upplysningar kan erhållas från laboratoriet. Övriga förklaringar * Ej av SWEDAC ackrediterad analys B Resultat beräknat från kunduppgift Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sid 15 av 15
