1 Upplev friheten med CTC! Energieffektiva lösningar för ett perfekt inneklimat

2 En trygg investering! När du investerar i en värmepump från CTC kan du vara trygg i att du installerar en av marknadens mest pålitliga och långlivade värmepumpar. Utveckling och tillverkning sker i vår egen fabrik i Småland där kvalitetstänkande och innovation går hand i hand. CTC Svensk kvalitet sedan En flexibel trygghetsförsäkring i upp till 18 år! En CTC-anläggning är byggd för att ge dig värme och trygghet i många år. Vill du sova extra lugnt kan vi, tillsammans med våra partners, erbjuda upp till 18 års trygghetsförsäkring. 3 års produktgaranti och 3 års trygghetsförsäkring ingår, vilket ger 6 års trygghet för privatpersoner. För juridisk person ingår 5 års trygghet. Efter den tiden blir du kontaktad av Arctic som erbjuder dig att teckna en försäkring årsvis till och med att din luft/vattenvärmepump är 16 år eller att din bergvärmepump är 18 år, vilket ger dig upp till 18 års trygghet. Våra produktkategorier: Bergvärmepumpar Med en bergvärmepump från CTC kan du spara upp till 85 % av din uppvärmningskostnad. Bergvärmepumpen använder solenergin som lagrats i berget. Energin som används är gratis, miljövänlig och hjälper till att minska utsläppen av CO₂. Sjö- och jordvärmepumpar För att komma åt denna energiresurs placeras en meter lång vätskefylld kollektorslang i marken eller sjön. Den cirkulerande vätskan i slangen värms upp av den lagrade solvärmen. Vätskan passerar genom värmepumpen där kompressorn höjer temperaturen med hjälp av köldmedie och värmeväxlare i ett slutet system. Luft/vattenvärmepumpar Med en luft/vattenvärmepump från CTC sparar du upp till 75 % av din uppvärmningskostnad. En luft/vattenvärmepump överför luftens energi till värme och varmvatten. Eftersom den varken kräver borrhål eller slingor i marken så är den enkel att installera. Energin som används är gratis, miljövänlig och hjälper till att minska utsläppen av CO₂. Ventilationslösningar Frisk luft inomhus är viktigt för vår hälsa. Ventilationen i din bostad har som uppgift att ventilera bort föroreningar och fukt i huset och tillföra ny friskluft. Det är även viktigt att minimera störande ljud i din bostad. CTC erbjuder ett helt nytt koncept för hus med frånluftsvärme. Inomhusmoduler Alla inomhusmoduler från CTC är utrustade med ett unikt styrsystem som används för att beräkna husets värmebehov. Styrsystemet ser till att värmepumpen arbetar effektivt och att rätt mängd värme och varmvatten produceras. Styrsystemet kommer du åt med hjälp av en logisk pekskärm, precis som på din smartphone. Varmvattenberedare På CTC har vi valt vår egen väg för att våra produkter ska ha längsta möjliga livslängd. Vi använder enbart rostfritt, syrafast, titanlegerat molybdenstål som är ett hållbart och tåligt material. Med bra material och i kombination av en unik tillverkningsmetod har korrosionsrisken minimerats. 2 3

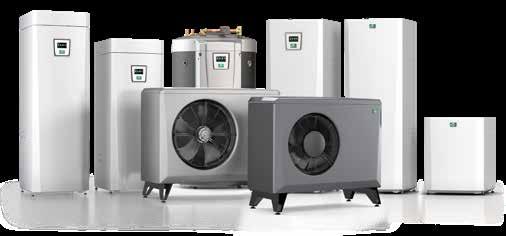

3 Bara hos CTC valfrihet med EnergyFlex På CTC har vi alltid hyllat principen om flexibla system. Det är därför du alltid får EnergyFlex på köpet hos oss. Det gör att du alltid har friheten att enkelt koppla på andra värmekällor, pool och tankar på ett kostnadseffektivt sätt i ett och samma system. Förberedd för allt Grunden i ett miljövänligt, ekonomiskt och flexibelt värmesystem består av en CTC värmepump. Kopplar du sedan till vår allt-i-ett-tank CTC EcoZenith i550 Pro är du förberedd för allt. Starta nu kom plettera senare Starta med en värmepump. Sedan kan du enkelt koppla till och komplettera ditt värmesystem med i stort sett allt som finns i värmeväg: solvärme, extra tankar, vattenmantlad kamin, ved-, el-, pellets- och till och med gaspannor. Frihet som inte kostar extra Det bästa av allt är att den här flexi biliteten inte kostar något extra. Den följer med som standard för alla våra värmepumpar. Utan krångel och besvärliga systemlösningar. Istället är det bara att koppla på, styra och börja njuta. Koppla till och komplettera ditt värmesystem med i stort sett allt som finns i värmeväg Solpaneler Med värme från CTC blir det enklare och billigare att skaffa pool Pelletspannor, t.ex. CTC EcoFlex Vattenmantlad kamin Gott om ved? Då passar CTC s moderna vedpanna CTC V40 Inomhusmodul t.ex. CTC EcoZenith i550 Pro 4 5

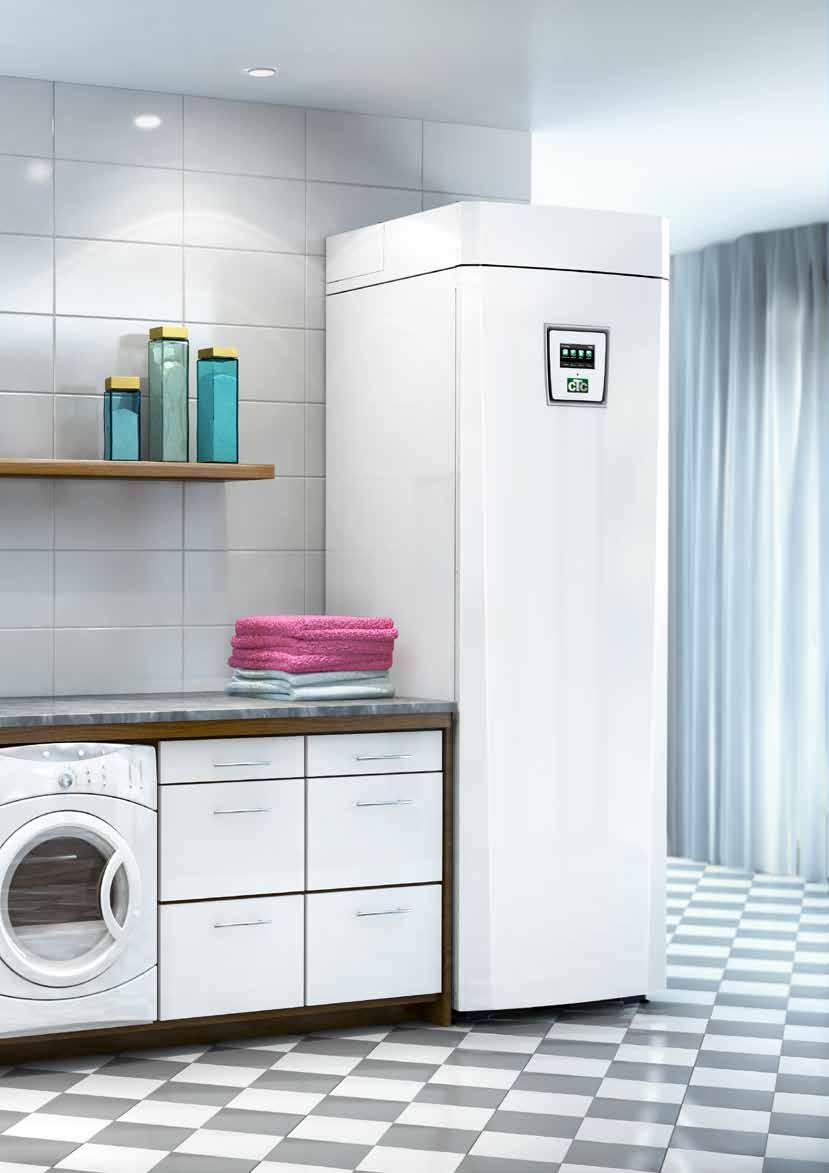

4 Bergvärmepumpen med över 300 liter varmvatten CTC GSi Varvtalsstyrda värmepumpar för berg-, sjö- eller jordvärme CTC GSi anpassar sig automatiskt till husets effektbehov under året. Vid stort effektbehov ökar effekten och vid lägre varvar kompressorn ner och effekten minskar. Tack vare detta får du alltid maximal besparing (upp till 85 %). Varmvatten i massor och lätt att dimensionera CTC GSi har utrustats med en högeffektiv varmvattenberedning som producerar över 300 liter varmvatten enligt tester hos RISE. När det sedan är dags att bestämma storlek av värmepump blir det nu betydligt enklare tack vare de inverterstyrda kompressorerna. CTC GSi 12 passar bäst för normalvillan med ett effektområde på 2,5 12 kw och CTC GSi 16 är perfekt för den lite större fastigheten med ett effektområde på 4 16 kw. Tyst och effektiv CTC GSi har en 4,3 tums pekskärm i färg med svensk text och tydliga symboler, vilket gör det enkelt att justera värme och varmvatten eller att hämta information om driften. GSi har en årsvärmefaktor på ** 5,5 i SCOP, vilket betyder att den under ett år ger mer än fem gånger så mycket energi som den förbrukar. Kompressor och kylkomponenter är inneslutna i en separat ljudisolerad enhet, vilket gör att den är mycket tystgående, endast 36 db(a) vid 50 rps. Värmepumpen har dessutom en mycket effektiv isolering som minimerar energiförlusterna. CTC GSi är är så effektiv att den enkelt klarar kraven för A+++, den absolut bästa energimärkningen en värmepump kan få. EnergyFlex Med tillbehöret installations-kit EnergyFlex kan du enkelt komplettera med solvärme, låta en vattenmantlad kamin eller din befintliga panna bidra med värme. Eller varför inte ansluta en pool så ni kan njuta av värmen även på sommaren. Utrustad med A-klassade lågenergicirkulationspumpar För lägsta energianvändning och största besparing är CTC GSi utrustad med A-klassade lågenergicirkulationspumpar på både brine- och värmesidan. Som värmekälla används berg-, sjö- eller jordvärme. Brinesystemet kan anslutas på höger-, vänster- eller baksidan. För smidig installation är värmepumpen uppbyggd i moduler, för att enkelt kunna delas i två separata enheter. * Energieffektivitetsklass i värmesystem (skala A+++ till G) ** Kallt klimat golvvärme 6 Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. 7

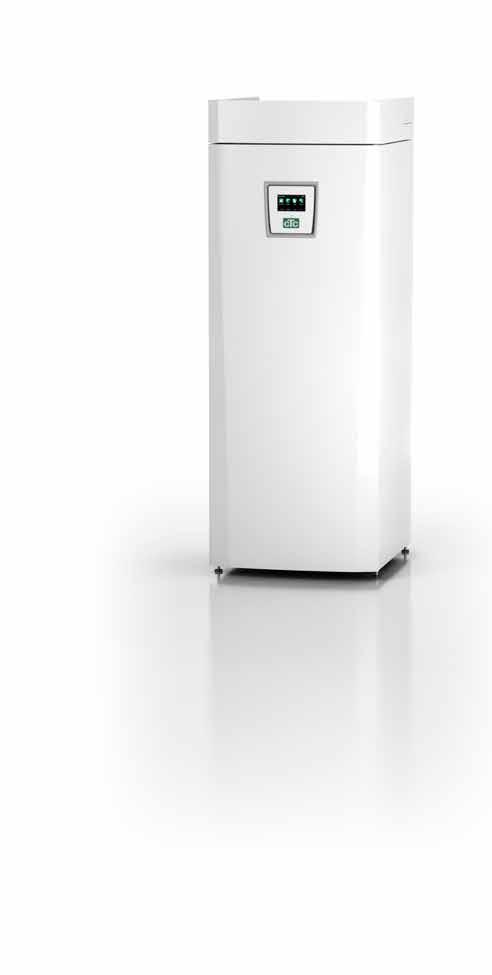

5 Hög nivå på våra bergvärmepumpar CTC GS 6-8 Prisvärda värmepumpar för berg-, sjö- eller jordvärme CTC GS är högeffektiva värmepumpar med innbyggd varmvattenberedning och tystgående scrollkompressorer. CTC GS finns i två storlekar, 6 respektive 8 kw. De har utrustats med den senaste tekniken och varmvattenberedningen är i en klass för sig. För lägsta energiförbrukning är de utrustade med A-klassade lågenergicirkulationspumpar och en mycket effektiv isolering. Premiumpump till lågpris CTC GS är en av Sveriges mest prisvärda värmepumpar, som under många år framöver kommer att ge skön värme till lägsta möjliga kostnad. CTC GS finns i två storlekar, 6 respektive 8 kw. De har utrustats med den senaste tekniken och med en varmvattenkapacitet på 300 liter. För lägsta energiförbrukning är de utrustade med A-klassade lågenergicirkulationspumpar och en mycket effektiv isolering. Styrautomatiken har en 4,3 tums pekskärm i färg med svensk text och tydliga symboler som gör det enkelt att justera värme och varmvatten. Hög verkningsgrad och låg ljudnivå CTC GS har en mycket hög verkningsgrad **5,0 i SCOP tack vare en köldmediekrets med elektronisk expansionsventil och effektiv scrollkompressor. För lägsta ljudnivå 39 db(a) är kompressorn och alla kylkomponenter inneslutna i en separat, ljudisolerad enhet. CTC GS är enkel och smidig att installera. Dessutom är både matarkabel och framledningsgivare fabriksmonterade. Det medföljande magnetitfiltret ser även till att hålla ditt radiatorsystem rent och fräscht. Redo för framtidens utmaningar CTC GS är dessutom förberedd för tillbehör med intelligent ventilationsstyrning och hemautomation. Dessa tillbehör kallar vi för CTC SmartControl. En styrenhet kontrollerar både trådlösa signaler för temperatur, luftfuktighet och koldioxidhalt och ser till att både värme, vatten och ventilation optimeras. Med CTC Connect+ styr du värmepumpen smidigt från din smartphone. CTC GS är dessutom Smartgrid-förberedd, vilket betyder att du enkelt kan koppla upp produkten mot den nordiska elbörsen och låta värmepumpen jobba som mest när elpriset är som lägst. 8 * Energieffektivitetsklass i värmesystem (skala A+++ till G) ** Kallt/medel klimat-golvvärme Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. 9

6 Den knäpptysta bergvärmepumpen CTC EcoHeat 400 Värmepumpar för berg-, sjö- eller jordvärme De tysta, effektiva bergvärmepumparna med pekskärm och EnergyFlex. CTC EcoHeat 400 finns i 4 modeller 6-12 kw. Spara upp till 80 % CTC EcoHeat 400 är en driftsäker och tyst med en årsverkningsgrad på **4,3 i SCOP. Med CTC EcoHeat 400 sparar du upp till 80 % av ditt nuvarande energibehov. Jämnare värme ger högre komfort För CTC EcoHeat 400 har vi valt en egen teknik som ger betydligt jämnare värme utan att temperaturen svänger upp och ned. Radiatorer och golv får alltid exakt temperatur. CTC EcoHeat 400 är byggd med en vattenbuffert som ger kompressorn betydligt bättre arbetsvillkor. Därför får du inga knäppningar och andra oljud i ledningar, golv eller radiatorer. Styr och ställ CTC EcoHeat 400 är utrustad med en 4,3 tums pekskärm i färg. Men viktigast av allt är att den har svensk text och enkla symboler du kan enkelt justera värme, varmvatten med mera och hämta en mängd information om driften. Frihet med EnergyFlex ingår Du kan komplettera nu eller senare med andra energikällor. Två anslutningar finns färdiga att koppla på solvärme, vattenmantlad kamin eller varför inte en pool? Peka eller surfa CTC EcoHeat 400 kan du också ansluta till internet eller mobilnätet och styra på distans med ett tillbehör. Trådlös givare inga problem Trådlösa rumsgivare finns som ovanligt kloka tillbehör. Standard Installation i nybygge kräver enligt Boverkets byggregler (BBR) en styrfunktion som begränsar eleffekten. Det är standard på CTC EcoHeat 400. * Energieffektivitetsklass i värmesystem (skala A+++ till G) 10 ** Kallt klimat golvvärme Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. 11

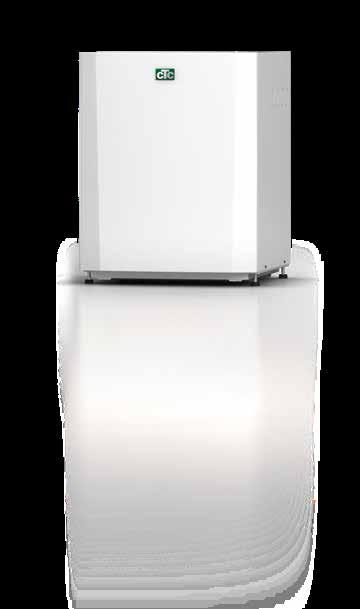

7 Toppeffekt även på minimal yta CTC EcoPart 400 Värmepumpar för berg-, sjö- eller jordvärme Kompakta värmepumpar med låg höjd, vilket gör dom perfekta för trånga utrymmen. Flera storlekar med många möjligheter Sex högeffektiva, kompakta värmepumpar som svarar för villans eller den mindre industrifastighetens värmebehov. CTC EcoPart 400 finns i sex storlekar: 6, 8, 10, 12, 14 och 17 kw. Om energibehovet är stort kan upp till 10 st CTC EcoPart 400 samköras. Effektivitet har inget med storlek att göra. CTC EcoPart 400 har en årsverkningsgrad på över **4,8 i SCOP. Med CTC EcoPart 400 sparar du upp till 80 % av ditt nuvarande energibehov. Tyst och enkel CTC EcoPart 400 är tystare än någonsin tack vare ljudisolerade kylmoduler. Den är liten och nätt och därför enkel att installera och serva. Frihet ingår Du kan komplettera nu eller senare med andra energikällor. Koppla på solvärme, vattenmantlad kamin eller varför inte en pool? Allt-i-ett-lösning Våra systemlösningar ger dig i princip obegränsade möjligheter att anpassa värmesystemet till dina och din fastighets behov. Är takhöjden låg och en normal värmepump är för hög, dockas CTC EcoPart lämpligen till inomhusmodulen CTC EcoZenith i250 L med höjd1652 mm. Har du ett större varmvattenbehov väljer du inomhusmodulen CTC EcoZenith i350 L som är utrustad med en högeffektiv varmvattenväxlare. Har du istället femton duschande tonåringar eller vill komplettera med vedpanna, vattenmantlad braskamin, solpaneler eller pool? Då ska du koppla CTC EcoPart 400 mot CTC EcoZenith i550 Pro. Vid dimensionering bör du ta med i beräkningen att CTC EcoZenith i550 Pro är en rund systemtank som kräver lite mer utrymme. För stora behov eller om du redan har en anläggning du ska komplettera finns även styrningen CTC EcoLogic Pro. Den knyter ihop ditt nuvarande system för varmvatten och värme med upp till 10 värmepumpar. Styrningen i CTC EcoZenith i250, i350, i550 Pro eller CTC EcoLogic Pro hanterar hela ditt värmesystem och styr varmvattenproduktionen efter dina önskemål och behov. Med CTC Connect+ styr du värmepumpen smidigt från din smartphone. Komplettera med kyla, flera värme kretsar, solpaneler och med pool i våra inomhusmoduler finns allt inbyggt från början. Enklare och mer flexibelt kan det inte bli. CTC Trygghet innebär upp till 18 års trygghet läs mer på ctc.se. Själv klart ingår kompressorn men dess utom varmvattenberedare, energi brunn, kollektorinstallation med mera. * Energieffektivitetsklass i värmesystem med inomhusmodul (skala A+++ till G) 12 ** Kallt klimat-golvvärme Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. 13

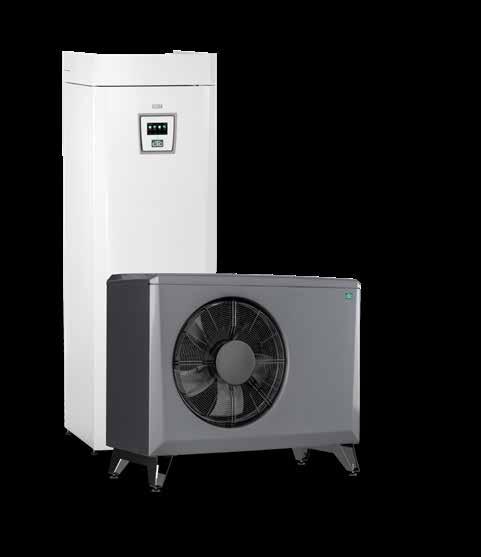

8 Vår bästa luft/vattenvärmepump har blivit ännu bättre CTC EcoAir 600M serien En helt ny serie varvtalsstyrda luft/vattenvärmepumpar CTC EcoAir 600M är en serie varvtalsstyrda luft/vattenvärmepumpar som anpassar sig automatiskt till husets effektbehov under året. Vid stort effektbehov ökar effekten och vid lägre varvar kompressorn ner och effekten minskar. Tack vare detta får du alltid maximal besparing (upp till 75 %). * Ny varvtalsstyrd kompressor CTC EcoAir 600M har utrustats med en ny varvtalsstyrd kompressor som på ett effektivt sätt anpassar sig till dina och din fastighets behov. Detta bidrar även till att den är lätt att dimensionera. Oavsett storlek på fastigheten så finns det alltid en modell som passar. Miljövänligt och förnybart CTC EcoAir 600M är optimerad för att på bästa sätt ta tillvara på den miljövänliga energin som finns i luften. Eftersom den varken kräver borrhål eller slingor i marken så är den enkel att installera. CTC EcoAir 600M i ny design och prestanda i världsklass CTC EcoAir 600M är en helt ny serie varvtalsstyrda luft/ vattenvärmepumpar som automatiskt anpassar sig till husets effektbehov. Konstruktionen bygger vidare på den beprövade EcoAir-serien som är en av Sveriges mest sålda luft/vattenvärmepumpar. Resultatet är en produkt med mycket hög verkningsgrad och låga ljudnivåer 51 db(a) (vid nominell drift, CTC EcoAir 614M). ** CTC EcoAir 600M är så effektiv att den nästan ger fem gånger så mycket energi som den förbrukar. Serien har fått ny fräsch design som passar in i de flesta miljöer och har behovsstyrd automatisk avfrostning vilket minskar avfrostningstillfällena till ett minimum. Detta ger mer värme, mer effekt och ökad livslängd. CTC EcoAir 600M finns i tre olika storlekar CTC EcoAir 610M CTC EcoAir 614M CTC EcoAir 622M 2,5-10 kw 2,5-14 kw 4,5-22 kw Ekonomiskt och tryggt Med en luft/vattenvärmepump från CTC kan du spara upp till 75 % av din uppvärmningskostnad. Värmepumpen sparar pengar från första dagen och ökar värdet på ditt hus. Varmvatten i massor och högsta komfort CTC EcoAir 600M passar perfekt ihop med inomhusmodulen CTC EcoZenith i350. Den har utrustats med en högeffektiv varmvattenberedning som producerar över 300 liter varmvatten. Med ett avancerat och driftsäkert styrsystem med en unik pekskärm i färg regleras inomhusklimatet automatiskt för högsta komfort. EnergyFlex Med tillbehöret installations-kit EnergyFlex kan du enkelt komplettera med solvärme, låta en vattenmantlad kamin eller din befintliga panna bidra med värme. Eller varför inte ansluta en pool så ni kan njuta av värmen även på sommaren? * Energieffektivitetsklass i värmesystem med inomhusmodul (skala A+++ till G) 14 ** SCOP 4,9 medelklimat-golvvärme Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. 15

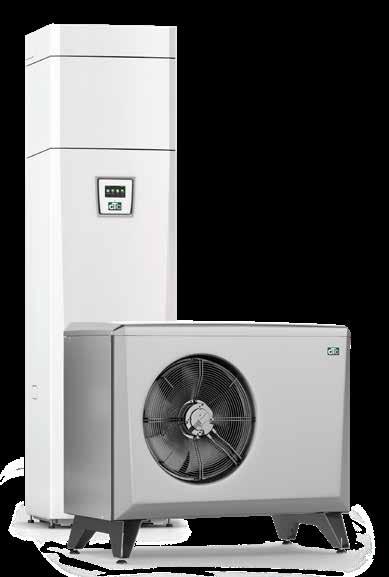

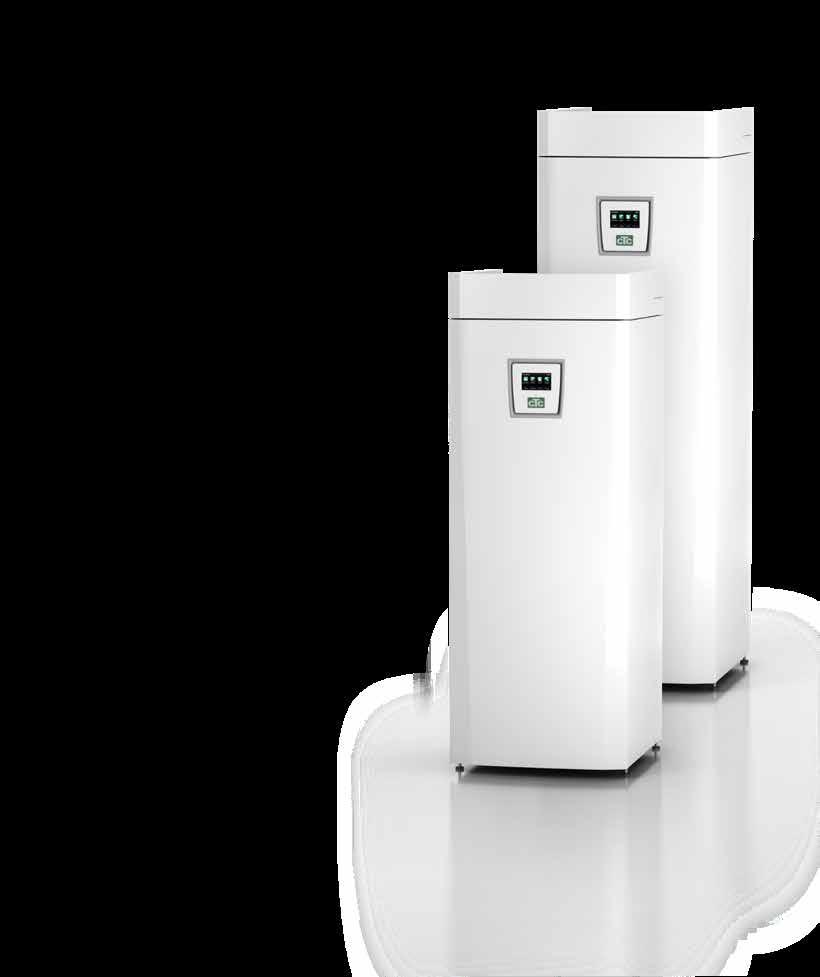

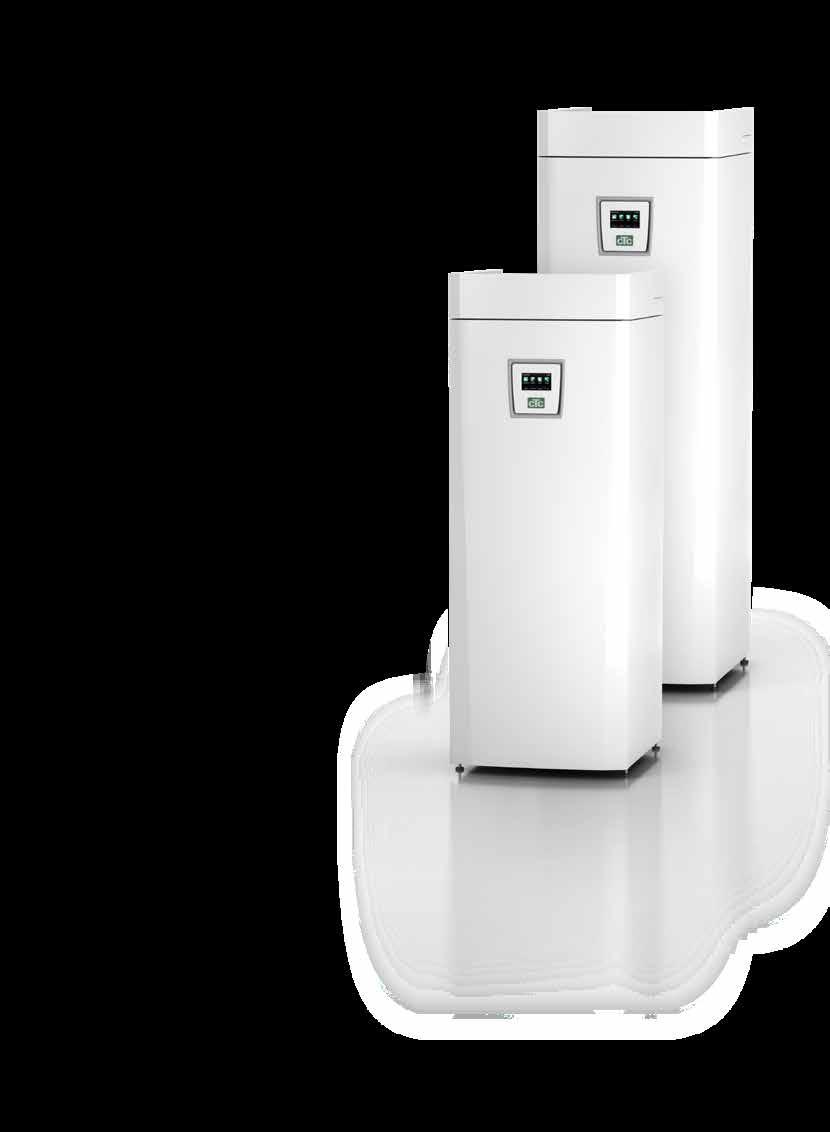

9 Den effektiva inomhusmodulen med mycket varmvatten! CTC EcoZenith i350 Högeffektiv inomhusmodul i två höjder med många möjligheter och inbyggd värmepumpsstyrning CTC EcoZenith i350 har utrustats med samma högeffektiva teknik för varmvattenberedning, som bergvärmepumparna CTC GSi. I kombination med CTC EcoAir eller CTC EcoPart producerar den över 300 liter varmvatten. En komplett värmepump CTC EcoZenith i350 är en högeffektiv inomhusmodul med inbyggd värmepumpsstyrning. Den perfekta kombinationen för en komplett värmepump, är att installera den tillsammans med luft/vattenvärmepumparna CTC EcoAir 600M. Den som istället vill ha berg-, sjö- eller jordvärme väljer CTC EcoPart All inclusive Det mesta är standard i CTC EcoZenith i350. Expansionskärl, matarkabel och framledningsgivare är fabriksmonterade, dessutom bipackas manometer och automatiska avluftare. Minimala energiförluster Tack vare effektiv isolering som ger minimala energiförluster och en kombination med de högeffektiva varvtalsstyrda luft/ vattenvärmepumparna når vi **4,9 i SCOP. Låg takhöjd? Inget problem! Välj den höjd på inomhusmodul som passar hemma hos dig, den finns i två höjder: eller mm. Den låga modellen har röranslutningara i toppen och den höga modellen ansluts i botten. Styr hemmet från mobilen Med CTC Internet och CTC Connect+ styr du värmepumpen smidigt från din smartphone. Ladda ner appen kostnadsfritt på AppStore eller google play. Klimatstyrd Den inbyggda shuntautomatiken är klimatstyrd och tar hänsyn till både inne- och utetemperaturen. Som standard kan CTC EcoZenith i350 styra två olika värmesystem. Koppla enkelt på andra energikällor Med tillbehöret installations-kit för EnergyFlex kan du enkelt komplettera med solvärme, låta en vattenmantlad kamin eller din befintliga panna bidra med värme. Eller varför inte ansluta en pool så ni kan njuta av värmen även på sommaren? * Energieffektivitetsklass i värmesystem med värmepump (skala A+++ till G) ** Medelklimat-golvvärme *** Upp till 18 års trygghet i paket med CTC bergvärmepump och upp till års trygghet i paket med CTC luft/vattenvärmepump Läs mer om vad som ingår i trygghetspaket från CTC på sidan ***

10 Den flexibla inomhusmodulen med pekskärm CTC EcoZenith i250 Effektiv inomhusmodul i två höjder Inomhusmodulen får aldrig bli ett svagt kort då spelar det ingen roll hur effektiv värmepumpen är. CTC EcoZenith i250 är vår inomhusmodul som har allt du önskar och lite till. Flexibel inomhusmodul Vad sägs om intelligent värmepumpsstyrning? Pekskärm i färg? Solanslutning? Bara för att ta några exempel. Insidan är starka sidan Inomhusmodulens viktigaste funktion är att så snålt och så snabbt som möjligt producera mycket varmvatten. CTC EcoZenith i250 kommer inte att göra dig och din familj besvikna. CTC EcoZenith i250 installeras alltid med värmepumparna CTC EcoAir eller CTC EcoPart och levererar upp till 65 C varmvatten. Tanken rymmer hela 223 liter. Frihet ingår Du kan komplettera nu eller senare med andra energikällor. Två anslutningar finns färdiga att koppla på solvärme, vattenmantlad kamin eller varför inte en pool? Och allt det andra Komplettera med CTC EcoComfort, tillsammans med CTC EcoPart så får du frikyla på sommaren. Styrfunktion som begränsar eleffekten är standard (krav och byggregler BBR). Täckkåpa (som på bilden) är standard, men finns i fler höjder som tillbehör om det behövs för en snyggare installation. Välj den höjd på som passar hemma hos dig: eller mm. ** * Energieffektivitetsklass i värmesystem med värmepump (skala A+++ till G) ** Upp till 18 års trygghet i paket med CTC bergvärmepump och upp till 16 års 18 trygghet i paket med CTC luft/vattenvärmepump Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. 19

11 Bättre ekonomi med integrerad frånluftsventilation! CTC EcoVent i350f CTC EcoVent i350f ger dig betydligt tystare inneklimat och bättre värmeekonomi Ett smart koncept för hus med frånluftsvärme. CTC EcoVent i350f är en komplett inomhusmodul med värmepumpsstyrning och integrerad ventilation som i kombination med en luft/vattenvärmepump ger en betydligt energieffektivare, smartare och tystare anläggning Tystare och bättre värmeekonomi Med kompressorn på utsidan av huset får du ett betydligt tystare inneklimat. Eftersom vi använder uteluften för att både värma huset och varmvattnet får du dessutom en bättre värmeekonomi. Smart eller hur? För högsta energibesparing installeras CTC EcoVent i350f tillsammans med en av Sveriges mest sålda luft/vattenvärmepumpar CTC EcoAir 406. CTC EcoVent i350f ventilerar bostaden, producerar värme och varmvatten och ser till att du alltid får ett perfekt inomhusklimat. Husets värme distribueras via golvvärme eller radiatorer. Ventilationsluften i alla våtutrymmen sugs ut med hjälp av den inbyggda fläkten och bildar ett svagt undertryck som gör att luften i övriga rum ventileras bort via husets olika våtutrymmen. Hög verkningsgrad och smart teknik CTC EcoVent i350f har utrustats med den senaste tekniken och med samma högeffektiva varmvattenberedning som bergvärmepumparna CTC GSi och producerar över 300 liter varmvatten. Produktens styrautomatik har en 4,3 tums pekskärm i färg med svensk text och tydliga symboler. Produkten har smidiga modulmått, låg tyngdpunkt och levereras i tre delar för en enkel och smidig installation. Ventilationskanalerna är optimerade för att passa de flesta förekommande ventilationsanslutningar vid utbyte av en frånluftsvärmepump. Redo för framtidens utmaningar Med CTC Connect+ styr du värmepumpen smidigt från din smartphone. CTC EcoVent i350f är dessutom Smartgridförberedd, vilket betyder att du enkelt kan koppla upp produkten mot den nordiska elbörsen och låta värmepumpen jobba som mest när elpriset är som lägst. Läs mer om vad som ingår i trygghetspaket från CTC på sidan * Energieffektivitetsklass i värmesystem med värmepump (skala A+++ till G) 21

12 Hög verkningsgrad över hela året CTC EcoPart Pro/Basic 3-stegs fastighetsvärmepumpar med inbyggd styrning CTC EcoPart Pro/Basic är anpassade för uppvärmning av större fastigheter, såsom flerbostadshus, industrifastigheter och kyrkor. Smart eller enkel styrning Välj mellan en inbyggd Pro-styrning och en enklare Basicstyrning. CTC EcoPart Pro har det unika styrsystemet CTC EcoLogic Pro inbyggt, som hanterar hela ditt värmesystem. Den övervakar och styr värmepumpar, varmvatten, solpaneler, spetsvärme, bufferttankar, pool, frikyla med mera. Du kan fjärrövervaka din anläggning via modbus och SMS. Har du inte samma krav på styrningen så väljer du CTC EcoPart Basic som kan styras med en digital signal, så kallad termostatstyrning. Dessutom kan den styras genom kontroll av returtemperaturen, en enkel styrning som passar bland annat vid ackumulatorladdning. Enklare och mer flexibelt kan det inte bli. Mycket låg ljudnivå Med hjälp av separata kylmoduler kopplas effekten in i tre steg. Detta ger en mjukare drift och bättre anpassning till husets olika effektbehov. CTC EcoPart Pro/Basic kan med hjälp av separata kylmoduler koppla in effekten i tre steg. Det ger en mjukare drift och bättre anpassning till husets olika effektbehov. Resultatet blir färre start/stopp och en högre värmekomfort jämfört med enstegsprodukter. De separata kylmodulerna ger dessutom en mycket låg ljudnivå. CTC EcoPart Pro/Basic finns i tre storlekar: 25, 30 och 35 kw och kan seriekopplas i upp till 170 kw (en st CTC EcoPart i435 Pro som styr fyra st CTC EcoPart 435 Basic). För lägsta energianvändning och största besparing är CTC EcoPart Pro/Basic utrustad med A-klassade lågenergicirkulationspumpar på både brine- och värmesidan. Mer varmvatten och varmare element Tack vare en utvecklad köldmediekrets och mycket effektiva kompressorer kan CTC EcoPart Pro/Basic producera 65 C vatten. Det gör att du kan få mer badvatten och varmare element. Perfekt för fastigheter med höga framledningstemperaturer. CTC EcoPart Pro/Basic är avsedd att kopplas till befintlig eller ny anläggning. Som värmekälla används berg-,sjöeller jordvärme. Brinesystemet kan enkelt anslutas på höger-, vänster-, ovan- eller baksidan. CTC EcoPart Pro/ Basic ett säkert och självklart val. 22 * Energieffektivitetsklass i värmesystem med Pro och Basic (skala A+++ till G) Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. 23

13 CTC EcoAir 400 serien Effektiva luft/vattenvärmepumpar De tre större värmepumparna i CTC s EcoAir 400-serie är perfekta för stora villor, hyres- och industrifastigheter. Du kan dessutom koppla ihop flera värmepumpar som ger upp till 170 kw. CTC EcoAir 400 är enkel att installera, tar liten plats vid en husvägg och kräver inga borrhål eller slingor i marken. CTC EcoAir 400 finns i flera storlekar från 6 17 kw, så oavsett villans förbrukning finns det alltid en värmepump som passar. 6 KW 15 KW 17 KW Luften är fri och fylld av energi CTC EcoAir 400 tar sin energi från luften ända ner till -22 C och lämnar upp till 65 C varmt vatten för användning till både tappvarmvatten och värme. CTC EcoAir 400 fungerar bäst med inomhusmodulerna CTC EcoZenith med inbyggd värmepumpstyrning. Har du en egen panna du vill komplettera med CTC EcoAir 400 så gör du det med någon av våra styrenheter. Styrningen hanterar hela ditt värmesystem och styr varmvattenproduktionen efter dina önskemål och behov. Mer effekt, mindre ljud och bättre besparing CTC EcoAir 400 är utrustad med en effektiv scrollkompressor, elektronisk expansionsventil och en fläkt med mycket låg ljudnivå. Den behovsstyrda avfrostningen och årsverkningsgraden på över **3,9 SCOP garanterar en lång livslängd och en mycket hög besparing. Jämn värme Vår shuntteknik i inomhusmodulerna CTC EzoZenith i250 och i550 Pro ger en jämn värme. Eftersom temperaturen är konstant slipper du gisslet med expansionsljud som kan ge störande knäppningar i golv och rörledningar. Fräscht, legionellafritt varmvatten I våra inomhusmoduler produceras varmvattnet varmvatten efter hand som det används. Denna lösningen gör att du alltid får nytt, fräscht och legionellafritt varmvatten. Även för dig med direkt el CTC EcoAir 400 fungerar även för hus med direkt el. Komplettera med en eller flera fläktkonvektorer som via tystgående fläktar sprider värme i huset. Effekt när den behövs som bäst CTC EcoAir 400 ger lite mer effekt när du verkligen behöver det - när det är kallt ute. CTC EcoAir 400 finns för den lilla villan till den stora fastigheten. Den största utmaningen för värmepumpar för flerfamiljsfastigheter är förmågan att snabbt värma upp mycket varmvatten. Vi människor verkar nämligen alltid vilja duscha samtidigt. Även när det är riktigt kallt ute. CTC EcoAir 415 ger till exempel upp till 65 C varmvatten i utetemperaturer från 10 till +40 C. Och skulle kylan slå till med temperaturer ned till 22 C så klarar den att leverera 54 C varmvatten. Med den intelligenta allt-i-ett tanken CTC EcoZenith i550 Pro har du obegränsade möjligheter att skapa ett flexibelt värmesystem. Effektiv kom pressor CTC EcoAir 400 är konstruerad för att arbeta med låg ljudnivå och hög verkningsgrad. Värmepumparna har en effektiv och driftsäker kompressor. Detta tillsammans med fläktkonstruktionen gör CTC EcoAir 400 till en driftsäker och tyst värmepump. CTC EcoAir 400 är enkel att installera. Eftersom den utnyttjar luften krävs varken borrhål eller slingor i marken. Koppla ihop flera värmepum par. Placeras utanför fastighetens vägg och tar liten plats. Systemlösningar för fastigheter Våra systemlösningar gör att möjligheterna att anpassa värmesystemet till din fastighet och dina behov är i princip obegränsade. För bästa komfort och ekonomi kompletterar du CTC EcoAir 400 med CTC EcoZenith i550 Pro, den intelligenta allt-i-ett-tanken för värme och varmvatten. För stora behov eller om du redan har en anläggning du ska komplettera finns även styrningen CTC EcoLogic Pro. Den knyter ihop ditt nuvarande system för varmvatten och värme med upp till 10 värmepumpar. Styrningen i CTC EcoZenith i550 Pro eller CTC EcoLogic Pro hanterar hela ditt värmesystem och styr varm vattenproduktionen efter dina önskemål och behov. Du kan fjärr övervaka din anläggning via BMS/Internet, Connect+ och SMS. Komplettera med kyla, flera värmekretsar, solpaneler och pool allt finns inbyggt från början. Enklare och mer flexibelt kan det inte bli. En dröm för installatören Vi har lyssnat på våra installatörer och tagit fasta på deras önskemål. CTC EcoAir 400 är därför ovanligt enkel att installera. Den tar lite markutrymme och har enkel rör- och eldragning i bekväm installationshöjd med gott om utrymme. * Energieffektivitetsklass i värmesystem med inomhusmodul (skala A+++ till G) ** Medelklimat-golvvärme 24 Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. 25

14 Allt-i-ett tank med inbyggd intelligens CTC EcoZenith i550 Pro Vattenmantlad kamin? Pool? Solvärme? Eller helt vanliga tonåringar? Vill du ha det bästa som finns till din villa? Vill du ha en framtidssäker lösning? All inclusive? En lösning som gör att du aldrig kommer att vara utan varmvatten? Då ska du välja CTC EcoZenith i550 Pro. Allt-i-etttanken med inbyggd intelligens. Flera fördelar med CTC EcoZenith i550 Pro: i i i i Oslagbar varmvattenkapacitet. Mer än 600 liter 40 C varm vatten räcker till 15 duschande tonåringar. Inga extra kostnader för styrning, extra soltank eller panna. Installation i nybygge kräver enligt Boverkets byggregler (BBR) en styrfunktion som begränsar eleffekten. Det är standard på CTC EcoZenith i550 Pro. Framtidssäker koppla på och styr nu eller längre fram: - Värmepumpar: bergvärme, luft/vatten eller båda två. - Vedtillskott: vedpanna eller vatten mantlad braskamin. - Solpaneler. - Pool. Rymlig mer än 500 liter men ovanligt kompakt. Kan placeras i utrymmen med vanlig takhöjd. Går igenom vanliga standarddörrar. i i i Isolering utöver det vanliga (90 mm formgjuten polyuretan). Ger låga värmeförluster som ger lägre energikostnader. Att styra värmesystem handlar om komfort, låg energi - förbrukning och säker drift. Den inbyggda styrningen: - Prioriterar det mest ekono miska sättet att värma villan och varm vatten. - Styr och övervakar alla delar av villan. - Känner automatiskt av hur värme systemet är uppbyggt och vilka värme källor som kopplas in. Varmvatten som är helt legionella säkert. Varmvattnet står aldrig still som i en vanlig varmvattenberedare där temperaturen måste vara hög för att döda legionellabakterier. i Med CTC Connect+ styr du CTC EcoZenith i550 Pro smidigt från din smartphone. Ladda ner appen kostnadsfritt på App Store eller google play. Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. Nya byggregler - Boverkets byggregler 2012 (BBR 18) innebär skärpta krav på en byggnads energi användning. - Hårdare krav på maximal effekt som får installeras i huset så kallad märkeffekt. - Sedan tidigare delar BBR in Sverige i tre klimatzoner: olika krav på energiför bruk ning beroende på var du ska bygga. Läs gärna mer om byggreglerna på boverket.se. 26 * Energieffektivitetsklass i värmesystem med värmepump (skala A+++ till G) 27

15 CTC SmartControl lösningen för smarta hem. Värme, varmvatten och ventilation optimeras med CTC SmartControl En värmepump är något av det klokaste du kan investera i. Om du har en årlig energiförbrukning på kwh betalar sig en värme pump i många fall redan efter ett par år. CTC SmartControl en serie smarta trådlösa givare som kontrollerar temperatur, luftfuktighet och koldioxid. CTC SmartControl Gateway Basenhet som kan styra upp till sju valfria smarta tillbehör. RSK-nr: CTC SmartControl Repeater Signalförstärkare som vid behov förstärker signalen mellan de olika tillbehören. RSK-nr: CTC SmartControl ser till att värme, varmvatten och ventilation optimeras Grunden i systemet är CTC SmartControl Gateway, en basenhet som kan styra upp till sju valfria trådlösa tillbehör. I serien ingår flera smarta tillbehör: en trådlös rumsgivare som drivs av solceller och en multiknapp som kan styra flera olika funktioner som t.ex. extra varmvatten. Har du tjocka golv och väggar behöver du kanske förstärka signalen, då finns en repeater som förstärker signalen mellan de olika tillbehören. Det finns dessutom fukt- och CO 2 -givare som kan behovsstyra ventilationen. Fuktgivaren ökar automatiskt ventilationen när luftfuktigheten ökar i dusch- eller tvättutrymmet. CO 2 -givaren ser till att minska ventilationen när ingen är hemma och kan öka ventilationen när t.ex. släkten är på besök. CTC SmartControl ser till att ventilationen alltid optimeras för en konstant god luftkvalitet och ser till att både ventilation och energiförbrukning hålls på rätt nivå. CTC SmartControl Rumsgivare Solcellsdriven trådlös rumsgivare med laddningsbart batteri. RSK-nr: CTC SmartControl Rums-/fuktgivare Solcellsdriven trådlös rumsgivare med laddningsbart batteri, som kan behovsstyra ventilationen. RSK-nr: CTC SmartControl Rums-/fukt-/CO 2 givare Sensor som kan behovsstyra ventilationen, ser till att ventilationen alltid optimeras för en konstant god luftkvalitet och ser till att både ventilation och energiförbrukning hålls på rätt nivå. CTC SmartControl Multiknapp Trådlös 2-lägesknapp som kan styra flera olika funktioner som t.ex. extra varmvatten. RSK-nr: RSK-nr: Kompatibla värmepumpar/styrenheter: Produkt Tillverkningsnummer CTC EcoVent i350f från CTC EcoZenith i350 H från CTC EcoZenith i350 L från CTC GSi från CTC GS 6-8 från CTC EcoZenith i250 H från * CTC EcoZenith i250 L från * CTC EcoHeat 400 från * Läs mer om vad som ingår i trygghetspaket från CTC på sidan 3. * ej för ventilationsstyrning 28 29

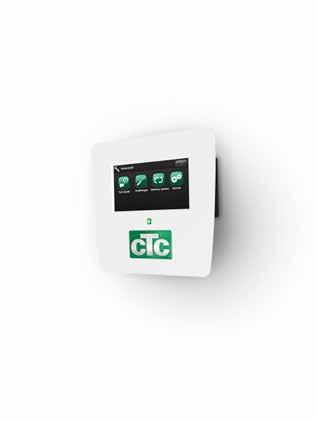

16 Smarta tillbehör Styrenheterna CTC EcoLogic Pro/Family Stor och tydlig 4,3 tum pekskärm i färg. Svenska texter. Logisk, intuitiv med enkla symboler. Beroende på variant kan du ansluta och styra upp till tio värmepumpar och fyra värmekretsar (fyra framledningstemperaturer/ värmekurvor). Inbyggd effektvakt, valfri extern spets, varm vatten prioritering och inbyggt summalarm. Du kan logga driftdata och uppdatera program via USB. Dessutom går den att styra via internet eller SMS (tillval) eller kopplas till fjärrdator (DUC). CTC Internet Med CTC Internet och appen CTC Connect+ kan du övervaka och styra din anläggning direkt via mobiltelefonen. Du kan till exempel justera temperatur eller få larm vid eventuellt driftstopp. CTC Connect+ laddas ner kostnadsfritt från App Store eller google play. Täckkåpa och förhöjningssockel Extra hög täckkåpa i olika höjder och förhöjningssockel i samma design och färg som din CTC-produkt. Kan kombineras för de flesta takhöjder. Förhöjningssockel passar: CTC GSi/GS/EcoHeat/EcoPart. Täckkåpan passar alla dessa och CTC EcoZenith i250/i350. CTC CFA frånluftsaggregat Ersätter tidigare ventilation i hus med frånluftsventilation. Passar CTC EcoHeat/EcoPart Pro och EcoZenith i250. CTC EcoVåf frånlufts aggregat med återvinning Används i kombination med bergvärme. Återvinner värmen i frånluften och höjer temperaturen på brinevätskan vilket ger högre COP. Passar CTC GSi/GS/EcoPart Pro/ EcoZenith i250/i350 samt EcoHeat. CTC EcoVent 20 frånluftsaggregat Gratis frikyla på sommaren ger svalt hus. Består av en passiv kylenhet som utnyttjar borrhålets svala temperatur. Frikyla CTC EcoComfort Ersätter tidigare ventilation i hus med frånluftsventilation. Passar CTC GSi/ GS samt EcoZenith i

17 Vilken värmepum p passar just dig? En värmepump är något av det klokaste du kan investera i. Om du har en årlig energiförbrukning på kwh betalar sig en värme pump i många fall redan efter ett par år. Hur vill du gå vidare? Broschyrer i all ära, det allra bästa är att prata med någon av alla våra installatörer. Börja med en alldeles egen värmekalkyl efter dina förutsättningar. Med CTC kan du sänka dina uppvärm ningskostnader med upp till 85 %. Högre energipriser gör din kalkyl ännu bättre för varje dag som går. Energi kostnaderna lär knappast minska. Om den ekonomiska vinsten är bra är miljövinsten ännu bättre. Väljer man en värmepump gör man en stor insats för miljön, eftersom % av energin kommer direkt från solen och således inte Besparingsexem pel med värmepum par från CTC: För dig som värmer ditt hus med olja. innebär någon miljöbelastning alls. För varje kwh du sparar in i el, minskar de CO 2 -utsläppen med kilo. Det motsvarar 615 mil/år med bil, mil/år med tåg eller mil/år med flyg. Väljer man att installera en värmepump från CTC, tar man samtidigt ansvar för vår gemensamma miljö. Vi på CTC hjälper dig att välja rätt värmepump och erbjuder dig en kostnadsfri, individuell besparingskalkyl. Gå in på vår hemsida eller ring Nuvarande behov av olja (75 % verkningsgrad) 2 m 3 /år 3 m 3 /år 4 m 3 /år 5 m 3 /år Energibesparing med CTC GSi kwh/år kwh/år kwh/år kwh/år Energibesparing med CTC EcoAir 600M serien kwh/år kwh/år kwh/år kwh/år För dig som värmer ditt hus med el. Nuvarande behov av el (exkl. hushållsel) kwh/år kwh/år kwh/år kwh/år Energibesparing med CTC GSi kwh/år kwh/år kwh/år kwh/år Energibesparing med CTC EcoAir 600M serien kwh/år kwh/år kwh/år kwh/år Beräkningskalkylerna ger en grov uppskattning av besparingen med en värmepump. Värdena gäller för klimatzon mellansverige. Rådgör alltid med CTC eller din installatör för en individuell besparingskalkyl. Val av värmepum pen Faktorer som påverkar valet av värmepump är bland annat hustyp, energibehov, skick, belägenhet och värmesystem. Då man skall välja och dimensionera bör följande fakta finnas tillgängliga: Årlig energiförbrukning Husets byggår, ev tilläggsåtgärder Husets storlek i kvm Ventilationsbehov och ventilationssystem Tomtyta, markförhållanden och belägenhet Antal boende i huset och ålder En värmepump är en miljövänlig uppvärmningsteknik som tar tillvara den värme som solen lämnar efter sig i luft, mark och vatten. Du kan välja mellan berg-, jord-, sjö- eller luft/vattenvärme. Bergvärmepum p + Lämplig för små tomter + Liten inverkan i trädgården + Hög verkningsgrad + Kan ge komfortkyla på sommaren Jordvärmepum p + Lämplig för större tomter + Ingen borrning behövs + Lägre installationskostnad än för bergvärme + Hög verkningsgrad Sjövärmepum p + Lämplig vid närhet till vattendrag + Ingen borrning behövs + Liten inverkan i trädgården + Hög verkningsgrad Luft/vattenvärmepum p + Ingen påverkan på tomten + Ingen borrning behövs + Lägsta installationskostnaden + Hög verkningsgrad Vi brukar säga att värmepumpen är halva lösningen. Minst lika viktig är installationen. Och då hänger det på installatören. Installatörer över hela landet Det finns ett rikstäckande nät av CTC Partner, de är specialutbildade och jobbar extra mycket med CTCprodukterna. Men du kan också lugnt vända dig till din lokala installatör. Eftersom CTC är så känt och funnits i mer än 100 år, kan de flesta våra produkter. Du hittar både CTC Partner och övriga installatörer på Men installatörerna gör mer än att installera. De tar ett helhetsansvar: offererar, dimensionerar, demonterar, installerar, trimmar in, driftsätter och går igenom din anläggning. Och viktigast av allt: de håller dig i handen även efter installationen. Gör alltid en egen besparingskalkyl På CTC erbjuder vi dig en kostnadsfri, individuell besparingskalkyl: Tillsammans med en CTC- installatör På En flexibel trygghetsförsäkring i upp till 18 år! En CTC-anläggning är byggd för att ge dig värme och trygghet i många år. Vill du sova extra lugnt kan vi, tillsammans med våra partners, erbjuda upp till 18 års trygghetsförsäkring. 3 års produktgaranti och 3 års trygghetsförsäkring ingår, vilket ger totalt 6 års trygghet för privatperson och 5 år för juridisk person. Försäkringen kan du sedan förnya årsvis så att du får totalt 18 års trygghet. För att försäkringen ska gälla behöver du registrera din produkt direkt efter installation. Det gör du enklast på ctc.se En del av Svenska Kyl och Värmepum pföreningen CTC är medlem i Svenska Kyl och Värmepumpföreningen SKVP. Det är en oberoende bransch organisation som hjälper privat personer, myndigheter och organisa tioner kring frågor som har med värme pumpar att göra. SKVP utarbetar bland annat garantier med Konsumentverket och administrerar VPN Värmepumpbranschens Reklamationsnämnd. Läs mer på skvp.se Ett enkelt tips Förbered dig innan du kontaktar din installatör. Använd upp gifterna från din räkning för el, fjärr värme eller olja som underlag. Notera beräknad årsförbrukning. Du kan även ladda ner vårt formulär på Energimärkning För detaljerad Ecodesigninformation se ctc.se Till din hjälp erfarna installatörer över hela landet som tar ett helhetsansvar

18 Tekniska data Luft/vattenvärmepumpar Produkt RSK Mått mm dxbxh Vikt kg Eldata Effekt kw CTC EcoAir x x V 3N~ 50Hz 6.2 CTC EcoAir x x V 3N~ 50Hz 7.8 CTC EcoAir x x V 3N~ 50Hz 11.5 CTC EcoAir x x V 3N~ 50Hz 15.9 CTC EcoAir x x V 3N~ 50Hz 17.6 CTC EcoAir 610M x x V 3N~ 50Hz CTC EcoAir 614M x x V 3N~ 50Hz CTC EcoAir 622M x x V 3N~ 50Hz Värmepumpar för berg-, sjö- eller jordvärme Produkt RSK Mått mm dxbxh Vikt kg Eldata Effekt kw CTC GSi x 596 x V 3N~ 50Hz 2,5-12 CTC GSi x 596 x V 3N~ 50Hz 4-16 CTC GS x 596 x V 3N~ 50Hz 5,9 CTC GS x 596 x V 3N~ 50Hz 8,3 CTC EcoHeat x 596 x V 3N~ 50Hz 11.7 CTC EcoHeat x 596 x V 3N~ 50Hz 12.6 CTC EcoHeat x 596 x V 3N~ 50Hz 13.4 CTC EcoHeat x 596 x V 3N~ 50Hz 14.1 CTC EcoPart x 596 x V 3N~ 50Hz 5.9 CTC EcoPart x 596 x V 3N~ 50Hz 8.2 CTC EcoPart x 596 x V 3N~ 50Hz 10.0 CTC EcoPart x 596 x V 3N~ 50Hz 11.8 CTC EcoPart x 596 x V 3N~ 50Hz 14.5 CTC EcoPart x 596 x V 3N~ 50Hz 16.2 CTC EcoPart 425 Basic x 596 x V 3N~ 50Hz CTC EcoPart 430 Basic x 596 x V 3N~ 50Hz CTC EcoPart 435 Basic x 596 x V 3N~ 50Hz CTC EcoPart i425 Pro x 596 x V 3N~ 50Hz CTC EcoPart i430 Pro x 596 x V 3N~ 50Hz CTC EcoPart i435 Pro x 596 x V 3N~ 50Hz Frånluftsventilation Produkt RSK Mått mm bxdxh Vikt kg Eldata Effekt kw CTC EcoVent i350f x 596 x V 3N~ 50Hz Inomhusmoduler Produkt RSK Mått mm bxdxh Vikt kg Eldata Effekt kw CTC EcoZenith i250l x 596 x V 3N~ 50Hz CTC EcoZenith i250h x 596 x V 3N~ 50Hz CTC EcoZenith i350l x 596 x V 3N~ 50Hz CTC EcoZenith i350h x 596 x V 3N~ 50Hz CTC EcoZenith i550 Pro x 886 x V 3N~ 50Hz

19 GoBrave, Växjö Med närmare 100 års erfarenhet arbetar vi aktivt för ett hållbart och fossilfritt samhälle. Vi utvecklar och tillverkar alla våra värmepumpar i Småland. Rötterna går tillbaka till 1923 då vi började värma svenska hem. Mest kända är vi för våra gröna pannor som gett värme åt miljoner hushåll över hela Europa. Vi var först med värmepannor med inbyggd varmvattenberedning och vi var först med att lansera värmepumpar för luft/vatten. Det är därför ingen överdrift att säga att vi utvecklat branschen. Kort sagt CTC är en av Europas ledande tillverkare av värmeprodukter. Vi finns i Småland och ingår tillsammans med Bentone, Turboflame och Osby Parca i Enertech AB som har försäljning över hela världen. Vi står för trygghet, kvalitet och värme! CTC förbehåller sig rätten till ändringar Enertech AB, Box 309, Ljungby. Tel: info@enertech.se
