1 Kungsleden AB, Norrköping Kompletterande miljöteknisk markundersökning med åtgärdsförslag, Oxelbergen 1: Structor Miljö Öst AB Kalmar/Linköping/Västervik

2 Uppdragsgivare: Kungsleden AB, Norrköping Uppdragsgivarens kontaktperson: Krister Johansson Uppdragsbeteckning: Rapporttitel: Kompletterande miljöteknisk markundersökning med åtgärdsförslag, Oxelbergen 1:2 Utfört av: Uppdragsledare: Martin Lyth Handläggare: Martin Lyth och Malin Montelius Structor Miljö Öst AB Teknikringen 1 E Linköping Tel: Org. nr Granskad av: Ebba Wadstein Upprättad: Reviderad: Structor Miljö Öst Postgatan Kalmar Structor Miljö Öst Kvarngatan Västervik Structor Miljö Öst Teknikringen 1E Linköping

3 Sammanfattning Det pågår arbete med att ta fram ny detaljplan för fastigheten Oxelbergen 1:2 i Norrköping. Detaljplanen kommer innebära att markanvändningen i området ändras, från tidigare kontor till att rymma omväxlande bostäder, vård, skola och centrumverksamhet. En tidigare markundersökning av Ramböll Sverige AB (2016) har visat att fyllningen inom området ställvis är förorenad av olja och PAH, främst i anslutning till tidigare verksamheter i nordväst (bensinstation) och sydost (tryckeriverksamhet). Lokalt kan även något förhöjda metallhalter förekomma i fyllningen. På uppdrag av Kungsleden AB har Structor Miljö Öst AB genomfört en kompletterande miljöteknisk markundersökning med provtagning av jord, grundvatten och porluft/inomhusluft på området. Uppdraget har även omfattat en förnyad riskbedömning samt förslag på åtgärder för att reducera hälso- och miljörisker till acceptabel nivå. Riskbedömningen visar att det i Egenskapsområde 1, där bostadsbebyggelse planeras, samt inom en del av Egenskapsområde 3, i ytan mellan befintliga kontor och tidigare tryckeri, finns ett behov av att reducera mängderna bensen, alifater och aromater samt PAH i jord. Föroreningarna, som återfinns inom ett ca 200 m 2 stort område på varierande djup från markytan ned till 4 m under mark, härrör från den drivmedelsverksamhet som tidigare bedrivits på området. Det finns inga indikationer på att förorening sprider sig till och under angränsande byggnader på området. Även inom Egenskapsområde 3, vid befintliga kontorslokaler och tryckeri, finns behov att reducera mängderna PAH, bensen och alifater i jord och grundvatten. Förorening återfinns inom en 500 m 2 stor yta mellan byggnaderna, på varierade djup 0- ca 4 m under mark, och det kan inte uteslutas att oljeförorenat grundvatten även finns under befintliga lokaler. I området finns en risk för exponering mot PAH-förorening via direktkontakt (hud, intag och inandning av damm) och mot oljeförorening via inandning av ångor och risk för föroreningsspridning med grundvattnet. Inom Egenskapsområde 2, den norra delen av fastigheten utmed Oxelbergsparken, är föroreningshalterna generellt låga. Samtliga undersökta föroreningar förekommer i halter väl under beräknade platsspecifika riktvärden, och det bedöms därför ej föreligga behov av ytterligare riskreduktion i området. Marken där förorening konstaterats utgörs idag huvudsakligen av asfalterade parkeringsytor, varför Structor rekommenderar att förorenade massor inom både Egenskapsområde 1 och 3 åtgärdas genom schaktsanering. Schaktning bedrivs i yta och mot djupet till dess att kvarlämnade jordmassor innehåller halter som understiger åtgärdsmål för respektive Egenskapsområde, och resthalter kontrolleras med kontrollprov i schaktväggar och schaktbotten. Kostnaderna för att åtgärda förorenade jordmassor inom Egenskapsområde 1 uppskattas till ca 0,4 Mkr, och inom Egenskapsområde 3 till ca 1,4 Mkr. Structor Miljö Öst Postgatan Kalmar Structor Miljö Öst Kvarngatan Västervik Structor Miljö Öst Teknikringen 1E Linköping

4 Innehåll Sammanfattning... 2 Bakgrund Mål och syfte Områdesbeskrivning... 4 Tidigare undersökningar... 5 Utförda undersökningar och metodik Provtagning av jord Provtagning av grundvatten Provtagning av porgas och inomhusluft Sammanställning uttagna prover... 8 Resultat Fältnoteringar Jordprover Grundvatten Porgas och inomhusluft Riskbedömning Riktvärden Allmänt Naturvårdsverkets generella riktvärden Platsspecifika riktvärden Jämförvärden Oxelbergen Egenskapsområden Oxelbergen Skyddsobjekt och exponeringsrisker Skyddsobjekt hälsa Skyddsobjekt miljö Beräkning av platsspecifika riktvärden jord Representativ halt för jordmatrisen Hälso- och miljörisker i jord Bedömning av risker för skyddsobjekt utifrån halter i grundvatten Samlad riskbedömning Egenskapsområde Egenskapsområde Egenskapsområde Övriga områden...17 Åtgärdsrekommendation Förslag på åtgärder Egenskapsområde Egenskapsområde Kostnader Slutsatser och rekommendationer Bilagor Referenser (20)

5 Bakgrund Fastighetsägaren Kungsleden AB avser att utveckla fastigheten Oxelbergen 1:2 i Norrköpings kommun och en ny detaljplan med förändrad markanvändning har tagits fram. Structor Miljö Öst AB har på uppdrag av Kungsleden AB utfört en kompletterande miljöteknisk markundersökning på området Mål och syfte Syftet med den kompletterande miljötekniska undersökningen har varit att: genom kompletterande provtagning avgränsa föroreningssituationen i plan och djupled inom området och undersöka spridningsförutsättningar. bedöma om det behövs några åtgärder med avseende på föroreningssituationen ta fram förslag på åtgärder för att uppnå acceptabel risknivå för planerad markanvändning Undersökningen ska ge tillräckligt underlag för att vid behov kunna ta fram en saneringsanmälan, anmälan enligt 28 förordningen (1998:899), om miljöfarlig verksamhet och hälsoskydd Områdesbeskrivning Det för undersökningen aktuella området är beläget centralt i Norrköping strax öster om centrum. Området, med en total area på ca m 2, avgränsas av Oxelbergsparken i norr och fastigheten Spårvägen 3, med verkstadshallar för spårvagnar i söder. Öster om fastigheten finns ett mindre grönområde samt en del villabebyggelse, och i väster finns Odalgatan samt Vikboplan. På området finns ett flera fastigheter där bland annat en vårdcentral, förskola och skola bedrivs. Där finns också ett flertal hyresgäster som hyr kontor och en del lokaler står tomma. Förändringar i detaljplanen innefattar bland annat bostadsbebyggelse och möjlighet till förskola och skola på ett utökat område, se figur 1. Figur 1. Förslag till plankarta över fastigheten Oxelbergen 1:2, en större version finns i bilaga 1. Enligt SGU:s jordartskarta för Norrköping ligger aktuell fastighet på en smal remsa med glacial lera, inklämd mellan Oxelbergsparkens sandiga morän med berg i dagen och ett mer omfattande område 4(20)

6 i sydväst med svallsediment och postglacial sand. Jordlagrens mäktighet varierar från 1 3 m i norr till mellan 5 10 m i söder. Det kan därmed inte uteslutas att en del av fastigheten Oxelbergen 1:2 ligger inom zonen för mer vattenförande jordlager, främst i den norra och sydvästra delen av området. Även om lerlager finns över hela fastigheten tyder närheten till både morän- och sandområden att mäktigheten på lerlagret sannolikt är begränsat. Fastigheten utgörs omväxlande av asfalterade och markstensbelagda ytor samt grönytor. Markytan inom fastigheten är generellt relativt flackt med en svag lutning mot söder. Markytans nivå inom fastigheten varierar från ca +12 i söder till ca +13,5 i den norra delen. Grundvattenbildning, och därmed utlakning av föroreningar bedöms huvudsakligen ske i områdets grönytor. Med hänsyn till områdets nivåskillnader och de täta jordlager som finns i området bedöms grundvattenströmningen huvudsakligen ske ovanpå leran. På området har det tidigare funnits tågverksamhet från början av seklet troligtvis fram tills området bebyggdes på 1970-talet. I den sydöstra delen av fastigheten har det också bedrivits tryckeriverksamhet. Byggnaden uppfördes på 1970-talet men det är oklart om verksamheten har bedrivits under hela tiden fram till 2016 när den flyttade. Det har även bedrivits drivmedelsförsäljning i den nordvästra delen av området, i hörnet mellan Oxelbergsparken och Odalsgatan. Stationen, som drevs av Svenska BP Oljeaktiebolag, ska ha varit i drift under perioden 1961 till Tidigare undersökningar Envipro Miljöteknik AB, Undersökningsrapport för den nedlagda bensinstationen på fastigheten Oxelberget 1:2, Odalgatan 19 i Norrköping, daterad SPIMFAB:s projektnummer Envipro Miljöteknik AB, Fördjupad riskbedömning komplettering till undersökningsrapporten för den nedlagda bensinstationen på fastigheten Oxelberget 1:2, Odalgatan 19 i Norrköping, daterad april Ramböll, 2016, Oxelbergen 1:2 miljöteknisk markundersökning. Rapport. daterad Hösten 2016 utfördes en översiktlig miljöteknisk markundersökning inom fastigheten (Ramböll, 2016). Av undersökningsresultaten framgick att fyllningen inom området ställvis innehåller förhöjda halter metaller och PAH. På två ställen påträffades petroleumprodukter, vid den gamla bensinstationen i den nordvästra delen av området samt vid tryckeriet i den sydöstra delen av området, se figur 2. Resultaten från den tidigare provtagningen kommer inkluderas i riskbedömningen av föroreningssituationen i avsnitt 5. Slutsatser som drogs av den tidigare undersökningen är att området behöver undersökas ytterligare för att avgränsa förorening och bedöma risker och eventuellt föroreningsbehov. 5(20)

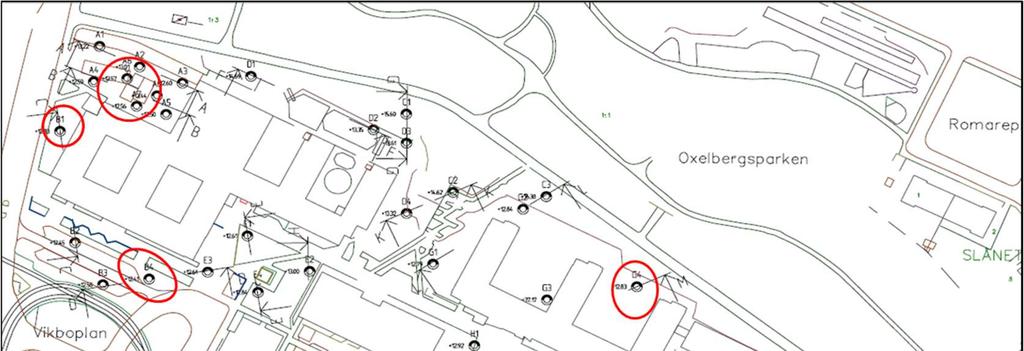

7 Figur 2. Presentation av undersökningsresultat (Ramböll, 2016). Grönt område jordhalter över KM, rött område över MKM. Utförda undersökningar och metodik Miljöteknisk markundersökning med provtagning av jord och porluft/inomhusluft genomfördes den 6 7 april På grund av dålig vattentillrinning och förstörd porgasprovtagning genomfördes kompletterande fältundersökning med provtagning den 11 och 18 april Provtagning av jord En miljöteknisk markundersökning genomfördes den 6 7 april Borrning genomfördes av fältgeotekniker Fredrik Stenqvist på WSP. Undersökningen omfattade provtagning av jord med skruvprovtagare i sammanlagt 4 punkter (17S01-17S02 samt 17S06-17S07) se situationsplan bilaga 2. Prover uttogs generellt varje 0,5 m i fyllningsjorden och för varje meter i underliggande naturligt lagrad lera/morän, med anpassning till skiftningar i jordlagerföljden samt till syn- och luktintryck. Jordlagerföljden bedömdes okulärt i fält, vilket tillsammans med syn- och luktintryck noterades i fältprotokoll. Efter avslutad provtagning installerades grundvattenrör, s k miljörör i PE-plast med diameter 50 mm, i respektive borrhål och där intagsfilter placerades i nivå med bedömd grundvattenyta. Grundvattenröret i punkt 17S07 installerades med spets mot berggrunden, för provtagning av klorerade lösningsmedel. Det gjordes även försök att installera ytterligare ett djupt grundvattenrör i punkt 17S06 för provtagning av klorerade lösningsmedel, men borrningarna avbröts vid 10 m djup under mark då jorden fortfarande utgjordes av lera utan indikation på grundvatten. För närmare information om jordartsförhållanden, grundvattenrör och grundvattennivåer i området hänvisas till fältprotokollen i bilaga 3. Med ledning av syn- och luktintryck valdes ett antal prover ut och lämnades till laboratorium för analys i varierande omfattning med avseende på metaller, PAH och olja (fraktionerade alifater och aromater samt BTEX och PAH). 6(20)

8 I samband med fältundersökningen genomfördes även provtagningen av ytlig jord enligt det rutsystem som tagits fram för den norra delen av området, utmed Oxelbergsparken, se figur 3. Provtagningen genomfördes med Auger som drevs för hand 0,4 0,5 m ner i marken. I varje ruta uttogs två delprov som slogs samman till samlingsprov för rutan. Auger användes även vid installationen av slangar för provtagning av porgas i området, i punkterna 17S03-17S06 samt 17S08-17S09 se kap 3.3. På grund av asfalterad yta och bärlager installerades porgasslangar i punkterna 17S01 och 17S02, vid bensinstationen i områdets nordvästra del, i slagsonderingshål. Samtliga porgasslangar installerades på ca 0,4 0,5 m djup med ett mindre sandfilter runt slangen och bentonittätning i markytan. Då trolig förorening noterades i punkt 17S06 installerades ytterligare ett porgasrör med Auger längre norrut, i punkt 17S11 för avgränsning. Samtliga prover som uttagits med Auger lämnades till laboratorium för analys med avseende på metaller och PAH Provtagning av grundvatten Den 11 april utfördes renspumpning/omsättning av grundvattnet med peristaltisk pump i punkterna 17S01, 17S06 och i grundvattenrör vid punkt I8, ett äldre rör från den tidigare miljötekniska undersökningen. De grundvattenrör som installerats i punkt 17S02 och 17S07 var vid tillfället torra. Provtagning genomfördes i punkterna 17S06 samt i I8. I 17S01 fanns det bara en lös lerblandning. Kompletterande provtagning av grundvatten genomfördes den 18 april 2017, med uttag av grundvattenprov från punkt 17S07. Trots att provuttag skedde utan föregående omsättningspumpning erhölls en begränsad provvolym som endast räckte till analys med avseende på klorerade lösningsmedel. Efter avslutad provtagning var grundvattenröret torrt Provtagning av porgas och inomhusluft I samband med fältundersökningen och installation av porgasslangar 6 och 7 april genomfördes även provtagning av porgas i sammanlagt 9 provpunkter, där uttag av luftprov för analys av lättflyktiga drivmedelsföroreningar gjordes i sju punkter (17S01-17S06 samt 17S11) och för analys av klorerade lösningsmedel i två punkter (17S08 och 17S09). Provtagningen genomfördes som aktiv/pumpad provtagning med kolrör med luftflöde 0,2 l/min under 1 timme. Utöver proverna för lättflyktiga organiska föroreningar uttogs även prover från tre punkter (17S01-17S03) för analys med avseende på PAH. Även dessa prover uttogs med pumpad provtagning med XAD2-rör med luftflöde 2 l/min under 4 timmar. Eftersom det visat sig att ett antal av provtagningsslangarna dragits upp ur marken under pågående provtagning, bland annat vid uttag av luftprover för PAH-analys i punkterna 17S01 och 17S03. Därför fick provtagningen göras om i dessa punkter den 11 april I byggnad med tryckeriverksamhet genomfördes den 6 april 2017 provtagning av inomhusluften i byggnadens sydöstra rum (punkt 17S10), ovanför konstaterad förorening i punkt M5. Enligt uppgift skall tryckeriutrustning tidigare stått i rummet. Provtagning i källarplan som beskrivet i provtagningsplanen var ej möjlig då just denna del av byggnaden saknade detta. Provtagningen genomfördes som aktiv/pumpad provtagning med luftprovtagningspump och XAD2-rör med luftflöde 2 l/min under 4 timmar, där pumpen placerades i rummet ca 5 m från vardera västra och södra väggen. 7(20)

9 Sammanställning uttagna prover En sammanställning av antalet prover som lämnats för analys framgår av tabell 1. För provpunkternas lägen hänvisas till figur 3 samt situationsplan med provpunkter, bilaga 2. Tabell 1. Analysprogram för Oxelbergen 1:2, antal analyser per media. Metaller PAH Olja Klorerade Provtagningsmedia (alif., arom., BTEX) lösningsmedel Jord Grundvatten Porluft Inomhusluft Figur 3. Plan över provpunkter i den aktuella markundersökningen, en större version finns i bilaga 2. Resultat 4.1. Fältnoteringar Vid fältundersökningen konstaterades att jorden i provpunkt 17S06, på 1,7 2,2 m djup, hade svart färg och uppvisade svag lukt som skulle kunna vara lättflyktig organisk förorening. I övriga punkter verkade marken vara opåverkad av oljeförorening. Protokoll från fältundersökningen återfinns i bilaga 3. 8(20)

10 Jordprover Den kompletterande markundersökningen visar generellt att halterna metaller och PAH i den ytliga jorden understiger Naturvårdsverkets riktvärden för KM. Låga halter PAH har även konstaterats i djupare liggande jordlager (>1 m), även om antalet prover som analyserats (4 st) är mycket begränsat för områdets storlek. Föroreningar med petrokemiskt ursprung (alifater, aromater, BTEX och PAH) har ej kunnat påvisas. Resultaten är sammanställda i tabell 2 och bilaga 4. Samtliga analysrapporter är bifogade i bilaga 5. Tabell 2. Sammanställning av resultat för jordanalyser, enhet mg/kg TS. Resultaten av oljeanalyserna redovisas ej, då samtliga ämnen förekommer i halter under analysmetodens rapporteringsgräns. Enskilda analyser återfinns i sammanställning i bilaga 4. Ämne Jorddjup 0 1 m Jorddjup >1 m Medel (n=24) Max Medel (n=4) Max Arsenik 3,0 4,2-2,43 * Barium 72, * Bly 24,2 58,8-61,7 * Kadmium 0,2 0,37-0,223 * Kobolt 6,5 11,4-4,6 * Koppar 28,9 69,8-35,9 * Krom 23, ,9 * Kvicksilver 0,2 0,213-0,328 * Nickel 13,8 22,2-10,7 * Vanadin 25,9 42,3-20,9 * Zink 80, ,4 * PAH-L 0,15 0,15 0,15 0,15 PAH-M 0,50 1,8 0,29 0,42 PAH-H 0,50 1,9 0,30 0,30 * Endast en metallanalys utförd på prov från djup >1 m under mark 4.3. Grundvatten I grundvattenrör I8 noterades en stark drivmedelslukt med skummande vatten se fältnoteringarna i bilaga 3. Resultatet från grundvattenprovtagningen i punkt I8 påvisar höga halter av arsenik, kvicksilver och bensen enligt SGU:s bedömningsgrunder. Halterna av alifater >C10-C12 är 5 gånger högre än SPI:s riktvärden som utgår från risken att ångor tar sig in i byggnader, se tabell 3. Även halter av aromater och PAH-M har uppmätts i halter som kan medföra risk om grundvatten används som dricksvatten. I punkten 17S06 är halterna av arsenik måttliga och kvicksilver och bly höga. Halterna av alifater >C10-C12 ligger även här över SPI:s riktvärde för ångor i byggnader. Vid provtagning noterades det en drivmedelslukt. I det djupa grundvattenröret vid punkten 17S07 fanns det väldigt lite vatten och så där analyserades bara klorerade alifater. Inga sådana ämnen kunde påvisas. Vid provtagning såg vattnet klart ut och ingen annorlunda lukt observerades. 9(20)

11 Analysrapporter återfinns i bilaga 6. Tabell 3. Resultat från laboratorieanalyser av grundvatten där metaller, aromater, alifater, PAH och klorerade lösningsmedel analyserats. För alla resultat se bilaga 4. Provnamn Ämne (µg/l) I8 17S06 17S07 SGU SPI riktvärden Låg Måttlig Hög As 11,6 3, Ba 31,3 23,6 Cd <0,02 0,0999 0,1 0,5 0, Co 0,587 1,85 Cr 1,08 0,642 0, Cu <1 24, Hg 0,775 5,74 0,005 0,01 0,01 0,05 0,05-1 Mn 0,629 8,74 Ni 0,165 0,516 0, Pb <2 8,92 0, Zn 2,42 1, Mo 11,6 3,19 V 31,3 23,6 trikloreten <0,10 0, Ångor i byggnader Miljörisk ytvatten tetrakloreten <0,20 0, alifater >C5-C8 24 < alifater >C8-C10 <10 < alifater >C10-C alifater >C12-C alifater >C5-C alifater >C16-C aromater >C8-C <0, aromater >C10-C , aromater >C16-C35 <1,0 <1, bensen 62,6 <0,20 0,02 0,1 0,1 0,2 0, ,5 PAH, summa L 12 <0, PAH, summa M 0,5 <0, PAH, summa H 0,019 <0, ,5 0,05 Dricksvatten 4.4. Porgas och inomhusluft Resultatet från porgasmätningarna i punkterna 17S01, 17S02, 17S03, 17S04, 17S05, 17S06 och 17S11 visade ingen påverkan av flyktiga kolväten som bensen, xylener, aromater eller alifater. I punkt 17S06 påvisades alifater >C8-C10 något över rapporteringsgräns. Porgasmätningar som analyserades med klorerade alifater i 17S08 och 17S09 visade heller inga ämnen över rapporteringsgräns. I punkterna 17S01, 17S03, och 17S02 noterades inga PAH:er över rapporteringsgräns. Även vid mätningen av inomhusluft med avseende på PAH i 17S10 var halterna under rapporteringsgräns. 10(20)

12 Analysrapporter återfinns i bilaga 7, där proverna fått benämningen osv av laboratoriet dvs bokstaven S har bytts ut mot 5. Riskbedömning 5.1. Riktvärden Allmänt Riktvärden för förorenad mark är ett verktyg i bedömningen av föroreningsgrad och åtgärdsbehov. Dessa anger en haltnivå i marken under vilken riskerna för hälsa och miljö är acceptabla. Det är dock inte nödvändigtvis så att halter som överskrider riktvärden automatiskt medför en risk. Bedömning av risk påverkas exempelvis också av huruvida föroreningen förekommer punktvis eller mer utbrett och mängden förorening Naturvårdsverkets generella riktvärden Naturvårdsverket har tagit fram generella riktvärden för förorenad jord för ett antal olika föroreningar (Naturvårdsverket, 2009). Dessa är anpassade till generella förhållanden för förorenade områden i hela Sverige, och utgår från den typ av markanvändning som området är avsett för. Riktvärdet för KM, känslig markanvändning, skyddar hälsa (hälsoriskbaserat riktvärde) och markmiljö (riktvärde för skydd av markmiljö) samt grundvatten och ytvatten intill området och är framtaget för områden som används till bostäder, jordbruk, skolor och liknande. Det innebär bl.a. att beräkningarna utgår ifrån att vuxna och barn kan exponeras för föroreningen samtliga dagar på året. Riktvärdet för MKM, mindre känslig markanvändning, skyddar också hälsa och miljö men i mindre omfattning. T.ex. antas kortare exponeringstider, lägre skydd av grundvatten och en högre acceptans mot försämrat funktion på ekosystemet. Marken kan användas för kontor, handel, trafikanläggningar och dylikt (Naturvårdsverket, 2009) Platsspecifika riktvärden För många områden finns speciella förutsättningar som gör det motiverat att ta fram platsspecifika riktvärden (PSR). Det är riktvärden som är anpassade till platsens förutsättningar för hur människor exponeras, de speciella krav som finns på att skydda miljön samt platsspecifika spridningsförutsättningar. PSR kan också ta hänsyn till platsspecifika egenskaper för föroreningarna, såsom lakbarhet och tillgänglighet för upptag i människor och andra organismer Jämförvärden Oxelbergen KM, Naturvårdsverkets generella riktvärde för känslig markanvändning, d.v.s. där marken kan användas för bostäder, jordbruk, skolor och liknande. Markanvändning där föroreningsnivåer inte begränsar markanvändning och där grundvatten och ytvatten intill området skyddas (Naturvårdsverket, 2009). MKM, Naturvårdsverkets generella riktvärde för mindre känslig markanvändning, dvs. där marken kan användas för kontor, handel, industri, trafikanläggningar och dylikt. Markanvändning där föroreningsnivåer begränsar markanvändning på området och där skyddet av hälsa och markmiljö är mindre omfattande än för känslig markanvändning (Naturvårdsverket, 2009). Platsspecifika riktvärden (PSR), se vidare under avsnitt Beräkning av platsspecifika riktvärden jord. 11(20)

13 FA, Avfalls Sveriges föreslagna haltgränser för klassificering av om massor med förorenad jord är farligt avfall. (Avfall Sverige 2007:1). SGU: s bedömningsgrunder för grundvatten (SGU, 2013). SPBI riktvärden grundvatten (SPI:s rekommendation Efterbehandling av förorenade bensinstationer och dieselanläggningar, främst med exponering mot ångor i byggnader, bevattning samt miljörisker i ytvattenrecipient, se Egenskapsområden Oxelbergen Utifrån resultatet i den utförda undersökningen har det ansetts att det varit lämpligt att dela in Oxelbergen i olika delar, s.k. Egenskapsområden. Uppdelningen är gjord utifrån detaljplanelagda områden, dvs. framtida markanvändning, se figur 1. Inom varje egenskapsområde har det gjorts bedömningar av risker och eventuella åtgärdsbehov. Egenskapsområden med provpunkter visas i figur 4 och samtliga provpunkter redovisas i bilaga 8. F.d. bensinstation socialkontor Figur 4. Plan över provpunkter i den aktuella markundersökningen samt från tidigare undersökningar. Data från dessa provpunkter används i riskbedömningen. Markerat syns också de tre egenskapsområdena, där egenskapsområde 1, 2 och 3 är markerade med respektive blått, orange och rött. Inom Egenskapsområde 1 planeras uppförandet av bostäder på garageplan under mark. Markanvändningen bedöms som känslig där människor kan komma att vistas alla dagar under året, och under dygnets alla timmar. 12(20)

14 Inom Egenskapsområde 2 ska marken kunna användas för centrum, skola eller förskola samt vård, där vårdlokalerna ej är avsedda för långvarig vistelse. Då området utgörs av arbetsplatser kan människor komma att vistas på området under normal arbetstid, 8 timmar per dag och under 260 dagar per år. Inom Egenskapsområde 3 ska marken kunna användas för centrum eller vård, där vårdlokalerna ej är avsedda för långvarig vistelse. Då området utgörs av arbetsplatser kan människor komma att vistas på området under normal arbetstid, 8 timmar per dag och under 260 dagar per år Skyddsobjekt och exponeringsrisker Skyddsobjekt hälsa Utgångspunkt för riskbedömningen med avseende på hälsa är: Området ska kunna användas för bostadsändamål, handel, vård och omsorg enligt förslag till detaljplan, med vissa restriktioner, utan att oacceptabla risker med avseende på förekommande föroreningar uppstår. Skyddsobjekt är vuxna och barn som vistas i området. Restriktioner som avses är: Grundvatten används inte som dricksvatten eller för bevattning. Exponeringsrisker som följer efter restriktioner antas vara: Hudkontakt av jord Inandning av damm Inandning av ånga Intag av jord Skyddsobjekt miljö Utgångspunkt för riskbedömningen med avseende på miljö är: Markekosystem har ansetts som skyddsvärt till skyddsnivån Mindre känslig markanvändning (MKM). Riktvärden för MKM baseras på skydd av markmiljön som motsvarar skydd av 50 procent av marklevande arter. Skyddsnivån för markmiljöns funktioner bedöms som acceptabel, då marken består av fyllnadsmassor och området till största delen är anlagd med asfalt. Grundvatten och ytvatten är naturresurser som i princip alltid är skyddsvärda Beräkning av platsspecifika riktvärden jord För Oxelbergen, egenskapsområde 2 och 3, har platsspecifika riktvärden (PSR) tagits fram för jordmatriserna 0-1 m u my. respektive >1 m u my. m u my står för meter under dagens marknivå. Beräkningarna utgår från förutsättningarna i detaljplaneförslaget gällande framförallt vistelsetid för barn och vuxna. För beräkningar har Naturvårdsverkets beräkningsmodell version använts. Framräknade platsspecifika riktvärden för relevanta ämnen redovisas i tabell 4. Utdrag från beräkningsmodell samt justeringar med motiveringar redovisas i bilaga 9. 13(20)

15 Tabell 4. Platsspecifika riktvärden (PSR) för Oxelbergen, Norrköpings kommun. Enhet mg/kg TS. Ämne PSR nivå 0-1 m u my PSR > 1 m u my Arsenik Barium Bly Kadmium 2,0 2,0 Kobolt Koppar Krom Kvicksilver 0,25 0,3 Nickel Vanadin Zink Bensen 0,020 0,020 PAH-L 8,0 8,0 PAH-M 6,0 15 PAH-H 5,0 5,0 Alifat >C5-C Alifat >C8-C Alifat >C10-C Alifat >C12-C Alifater >C16-C Aromat >C8-C Aromat >C10-C Aromat >C16-C35 8,0 8, Representativ halt för jordmatrisen Som representativ halt för jämförelse mot riktvärden har UCLM (Upper Confidence Limit of the Mean) använts för egenskapsområde 2. UCLM skattar den verkliga - men okända - medelhalten på ett område med en viss säkerhet (vanligen med 95 % säkerhet) utifrån utförda analyser. Att jämföra UCLM95 med riktvärdet innebär att medelhalten med ett definierat säkerhetsintervall, jämförs mot riktvärdet. Eftersom den verkliga medelhalten aldrig är känd, utan uppskattas med hjälp av stickprover, så är detta förfarande ett sätt att gardera sig mot osäkerheter, utan att risken underskattas. I praktiken innebär det att en sannolikhet på maximalt 5 % accepteras att den verkliga medelhalten överstiger UCLM95. För att beräkna UCLM har programvaran ProUCL använts. I de andra egenskapsområdena 1 och 3 har använts aritmetiska medelvärde som representativ halt. I dessa områden anses dataunderlaget för litet för att UCLM ska kunna användas. Om det är UCLM eller medelvärde som använts som representativ halt för respektive delområde och djupnivå redovisas i Tabell 5. Tabell 5. Val av representativa halter i jord, Oxelbergen, Norrköping. Egenskapsområde Djupnivå (m u my) Representativ halt Medelvärde labbanalyser 1 >1 Medelvärde labbanalyser UCLM 2 >1 Ingen data Medelvärde labbanalyser 3 >1 Medelvärde labbanalyser 14(20)

16 Hälso- och miljörisker i jord En sammanställning av representativa halter med markerade nivåer där riktvärdena för de olika egenskapsområdena överskrids presenteras i tabell 6. Tabell 6. Representativa halter samt fördelning av ämnen som överskrider platsspecifika riktvärden i egenskapsområden vid Oxelbergen, Norrköping. Halter i mg/kg TS. Egenskapsområde Typ av riktvärde Nivå, 0 1,0 m.u.my. Medel (n=5) 1 KM Stand. av. (n=5) Medel (n=23) 2 PSR UCLM (n=23) Medel (n=9) 3 PSR Medel (utan M5) PSR skola, förskola och vård KM 2 MKM 3 Arsenik 2,3 0,8 3,5 3,9 4,4 4, Barium 65,9 23,1 81,6 92,2 85,6 68, Bly 15,6 12,7 24,8 29,3 25,0 15, Kadmium 0,2 0,1 0,2 0,23 0,2 0,2 8 0,8 12 Kobolt 6,0 1,9 7,7 8,6 7,4 7, Koppar 22,3 13,7 29,5 34,3 39,3 34, Krom 26,5 17,0 26,0 28,6 22,3 23, Kvicksilver 0,1 0,1 0,2-0,1 0,1 1,5 0,25 2,5 Nickel 13,0 5,2 15,6 17,2 16,0 16, Vanadin 15,1 6,4 29,9 33,4 32,8 33, Zink 58,7 29,4 83,5 93,0 82,7 76, PAH-L 0,10 0,1 0,13 0,21 0,80 0, PAH-M 1,59 2,6 0,55 1,2 11,3 0, ,5 20 PAH-H 1,46 2,4 0,64 1,8 12,4 0, PSR Nivå >1,0 m.u.my. Stand. skola, Medel Begränsad Medel Medel KM förskola MKM av. 3 (n=5 (utan I8 (n=4 5) mängd data. (n=4) 6) och I10) och vård alifater >C5-C8 24,8 30, ,9 7, alifater >C8-C10 8,3 3, ,4 7, alifater >C10-C12 40,0 40, ,0 16, alifater >C12-C16 52,5 62, ,6 19, alifater >C5-C16 107, ,6 26, alifater >C16-C35 46,8 42, ,6 26, aromater >C8-C10 55,8 94, ,8 1, aromater >C10-C16 8,4 9, ,9 1, aromater >C16-C35 3,0 2, ,0 1, bensen 0,5 0, ,024 0,02 0,04 0,012 0,04 PAH-L 1,7 1,8-0,2 0, PAH-M 10,4 12,5-0,5 0, PAH-H 6,3 8,1-0,3 0, Oacceptabla risker för hälsa bedöms förekomma i övre jordlagren inom egenskapsområden 1 och 3 och kritiska exponeringsvägar är främst intag av växter. Oacceptabla risker under 1 m finns inom egenskapsområde 1 där kritiska exponeringsvägar främst utgörs av inandning av ånga (alifater, PAH- M), skydd av markmiljö (aromater), skydd av grundvatten (bensen) och intag växter (PAH-H). 15(20)

17 Bedömning av risker för skyddsobjekt utifrån halter i grundvatten Uttag av grundvattenprov har utförts i tre grundvattenrör på området: 17S07 samt 17S06 och I8 där de två sista installerats i samma område. I provet från 17S07 har klorerade lösningsmedel ej påvisats, samtliga halter var under analysmetodens rapporteringsgräns. Halterna av arsenik och kvicksilver i 17S06 och I8 anses i jämförelse med SGU:s bedömningsgrunder för grundvatten (SGU Rapport 2013:1) som höga. I 17S06 förekommer även bly i hög halt. Ursprunget till denna förorening är oklar. Provtagning av jord i punkter från detta område påvisade inga halter över PSR. Höga halter av kvicksilver kan medföra en hälsorisk vid inandning av ånga i byggnader. I grundvattnet från 17S06 och I8 förekommer både alifater och aromater. Halten alifater >C10- C12, och för punkt I8 även halten bensen, överskrider SPBI:s branschspecifika riktvärde för grundvatten, exponering Ångor i byggnader. De halter som uppmätts kan innebära en hälsorisk vid inandning av ånga i byggnader Samlad riskbedömning Egenskapsområde 1 Riskbedömningen visar att det i egenskapsområde 1 finns ett behov av riskreduktion med avseende på bensen, alifater, aromater och PAH. Inom Egenskapsområde 1 förekommer PAH i ytjorden i provpunkt A3-A5 och drivmedelsförorening har konstaterats i anslutning till de cisterner som kvarlämnats i områdets centrala del (punkt A6 och A7) på varierande nivå mellan 2-4 m under markytan. Det finns inga indikationer på att föroreningen skulle sprida sig in under andra byggnader på fastigheten, eller att det skulle finnas någon risk för inträngning av ånga i byggnaderna Egenskapsområde 2 Inom Egenskapsområde 2 förekommer metaller och PAH generellt i låga halter. Halterna är väl under beräknade platsspecifika riktvärden, varför det ej föreligger behov av riskreduktion i området. Jorden i detta område hade vid provtagning ingen avvikande lukt eller färg som indikerade petroleumförorening, därför har dessa ämnen heller inte analyserats Egenskapsområde 3 Riskbedömningen visar att det i egenskapsområde 3 finns ett behov av riskreduktion med avseende på halten PAH i jord i punkt M5. Det finns även ett behov av riskreduktion med avseende på alifater och bensen i jord och grundvatten i punkt I8. PAH har påträffats i jord från punkt M5, vid tryckeriets sydvästra hörn. Utbredningen bedöms som begränsad, både i yta och mot djupet. Hälsoriskerna med inträngning av ångor i byggnaden bedöms som små, däremot finns en risk för exponering mot föroreningen via direktkontakt (hud, intag och inandning av damm) och genom intag av växter. Vid Socialkontorets lokaler, se figur 4, förekommer alifater och bensen i både jord och grundvattnet. Halterna i jorden överskrider platsspecifika riktvärden, och i grundvattnet SPBI:s riktvärde för grundvatten, exponering ångor i byggnader. Föroreningen innebär hälsorisk genom inandning av ångor och risk för föroreningsspridning i grundvatten. 16(20)

18 Övriga områden De övriga områden som inte täcks av egenskapsområde 1, 2 och 3 är sparsamt provtaget av olika skäl. Vid området märkt CS 1D 1 runt den K-märkta gamla stationen samt vid vårdcentralen och torget utanför har det provtagits 8 provpunkter, se bilaga 1. I ytligt samlingsprov i jord vid B1-B4 samt B3, se bilaga 4, har förhöjda halter av PAHL, PAH-M och PAH-H noterats vid tidigare undersökning (Ramböll 2016). Vid porgasmätning vid 17S03, mellan dessa punkter har PAH inte kunna påvisas. Förhöjda PAH-halter i jord under täckt yta/vikboplanen kan dock inte uteslutas men har inte provtagits vidare pga. av extremt mycket ledningar. Så länge ytan är täckt bedöms detta inte innebära någon hälsorisk. Öster om station vid punkterna F1 F4 har inga föroreningar påträffats och halter underskrider KM i undersökta prover. Parkeringen, märkt PC i detaljplanen, se bilaga 1, J1-J3, har inga föroreningar påträffats och halter underskrider KM i undersökta prover. Åtgärdsrekommendation En riskreducering rekommenderas i vissa delar av egenskapsområde 1 och 3. Figur 5 visar var föroreningshalterna överskrider PSR för områdena och en åtgärd behövs. Figur 5. Röd markering visar områden i egenskapsområde 1 och 3 där föroreningshalter överskrider de platsspecifika riktvärdena. 17(20)

19 Förslag på åtgärder Egenskapsområde 1 Egenskapsområde 1 har detaljplanelagts som bostadsområde, och det finns planer på att bebygga området med flervåningsbyggnad för bostadsändamål på garageplan. Innan området bebyggs ska åtgärder genomföras för att reducera mängderna lättflyktiga organiska föroreningar (bensen, alifater och aromater) i marken, som annars kan innebära hälsorisker för boende i huset. Eftersom schaktning ändå kommer att erfordras vid grundläggning av byggnaden föreslår Structor att området åtgärdas genom schaktsanering i samband med schaktarbeten för byggnaden. Schaktningen bedrivs i yta och mot djupet till dess att kvarlämnade jordmassor innehåller halter som understiger mätbara åtgärdsmål för området. Halter i schaktväggar och botten kontrolleras med kontrollprov som analyseras vid ackrediterat laboratorium med avseende på aktuella föroreningar. Uppskattade mängder redovisas i tabell 7. Konstaterat förorenade massor hanteras separat och transporteras till godkänd mottagningsanläggning för behandling. Förorenade massor klassas som icke farligt avfall och ska transporteras till godkänd avfallsmottganing. Större delen av massorna bedöms som MKM-massor, dvs massor med halter över KM men under MKM. Rena massor med halter under mätbart åtgärdsmål kan återanvändas internt vid återfyllningen av området. Med hänsyn till markanvändningen föreslås Naturvårdsverkets riktvärde för KM som mätbart åtgärdsmål Egenskapsområde 3 Egenskapsområde 3 har detaljplanelagts som centrum och vård utan långvarigt boende. Åtgärder inom området behövs av den PAH-förorening som påträffats vid det före detta tryckeriet i punkt M5. Åtgärder är också nödvändiga runt punkt I8 där både jord och grundvatten är förorenat av petroleumprodukter. Structor rekommenderar att området åtgärdas genom schaktsanering av den förorenade jorden i punkt M5 och runt I8 och I10. Schaktningen bedrivs i yta och mot djupet till dess att kvarlämnade jordmassor innehåller halter som understiger mätbara åtgärdsmål för området. Halter i schaktväggar och botten kontrolleras med kontrollprov som analyseras vid ackrediterat laboratorium med avseende på aktuella föroreningar, se figur 5 för uppskattad utbredning och tabell 7 för uppskattade mängder. Efter avlägsnande av petroleumförorening i jord sjunker förhoppningsvis halterna i grundvattnet. För området föreslås beräknade platsspecifika riktvärden (PRV) som mätbart åtgärdsmål. Tabell 7 Uppskattade ytor och djup som behöver åtgärdas samt bedömd kostnad. Egenskapsområde 1 oljeförorening Egenskapsområde 1 PAH-förorening Egenskapsområde 3 Oljeförorening Egenskapsområde 3 PAH-förorening Yta (m²) Medeldjup (m) Volym (m³) Mängd (ton) dens. 1,8 ton/m³ Kostnad 120 kr/ton + transport 70 kr/ton (20)

20 Kostnader Åtgärder medför kostnader och i tabell 8 har dessa uppskattats för de rekommenderade åtgärderna för egenskapsområde 1 och 3. Utöver dessa kostnader tillkommer kostnader för detaljerad projektering, grävarbete. För egenskapsområde 1 har inte heller eventuell återfyllning tagits med då detta till stor del bör kunna samordnas med övrigt bostadsbyggande på området. Tabell 8 Uppskattade kostnader för föreslagna åtgärder. Kostnad (SEK) Egenskapsområde 1 Massor inkl. transport Miljökontroll Slutrapport Egenskapsområde 3 Massor inkl. transport Återfyll (100 kr/ton) Miljökontroll Slutrapport Slutsatser och rekommendationer I denna kompletterande markundersökning på fastigheten Oxelbergen 1:2 har föroreningshalter över generella samt beräknade platsspecifika riktvärden påvisats. Structor bedömer att dessa halter innebär en oacceptabel risk för den planerade markanvändningen och föreslår åtgärder i två av egenskapsområdena för att uppnå åtgärdsmålen. Kostnaden för åtgärd har översiktligt beräknats till ca kr för egenskapsområde 1 och drygt kr för egenskapsområde 3. Inför åtgärd behöver en anmälan enligt 28 förordningen (1998:899), om miljöfarlig verksamhet och hälsoskydd lämnas till den lokala miljömyndigheten. Linköping Uppdragsledare Granskning... Martin Lyth... Ebba Wadstein 19(20)

21 Bilagor Bilaga 1 Detaljplan för fastigheten Oxelbergen 1:2 med närområde inom Oxelbergen i Norrköping. Reviderad Bilaga 2 Situationsplan för den aktuella undersökningen Bilaga 3 Fältprotokoll Bilaga 4 Sammanställning jord Bilaga 5 Analysprotokoll jord Bilaga 6 Analysprotokoll grundvatten Bilaga 7 Analysprotokoll luft Bilaga 8 Situationsplan med alla provpunkter Bilaga 9 Uttagsrapporter, beräkning av platsspecifika riktvärden Referenser SGU, 201, Bedömningsgrunder för grundvatten. SGU rapport 2013:01. SPBI riktvärden grundvatten (SPI:s rekommendation Efterbehandling av förorenade bensinstationer och dieselanläggningar, främst med exponering mot ångor i byggnader, bevattning samt miljörisker i ytvattenrecipient, se Naturvårdsverket, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Naturvårdsverket, Riktvärden för förorenad mark, revidering juni Ramböll, 2016, Oxelbergen 1:2 miljöteknisk markundersökning, (20)

22 Bilaga 1

23 PLANKARTA v BCP VI CSD1 e TORG e IV Torg Kvartersmark BCP x2 CD1 boende. CS1D1 CS1D1 I x1 IV CSD1 PC q q1 e Parkering och centrum. UTNYTTJANDEGRAD/FASTIGHETSINDELNING e1 0,0 e2 0,0 bruttoarea. x1 e3 0,0 e V 31.0 x1 x2 Utformning och omfattning I IV v1 minst 1,0 meter. 0.0 GRUNDKARTANS BETECKNINGAR ILLUSTRATIONER q 0: Fastighetsbeteckning Byggnader Kantsten q1 Staket Belysningsstolpe ILLUSTRATIONSPLAN Strandskydd ORIENTERINGSKARTA SPN 2011/ X Illustrationskarta X Planbeskrivning X MKB X X Gestaltningsprogram Granskningshandling Christian Wintenby Processansvarig detaljplanering Planarkitekt Stadsbyggnadskontoret, Fysisk planering den Antagen i SPN/KF PLANSKALA 1:1000 Laga kraft 0 10 FORMAT A1 50 M Ritad av Registreringsnummer

24 Bilaga 2

25

26 Bilaga 3

27 Ort/Datum Linköping, Vår referens Martin Lyth Uppdrag Oxelbergen1:2 Norrköping Provtagning Jord Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S01 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Skr My Plats (enkel beskrivning): Gård vid bensinstation, vid fasad Svedaviahuset i söder. Även porluftsmätning, PID innan provtagning 2,4 ppm. Mly Grundvattenrör ja nej Typ av spets Material (tex PE) PE Filtertyp Dimension, ytter diameter (mm) 50 Tot rörlängd inkl. filter (m) Dimension innerdiameter (mm) 40 Filterlängd Vanlig Sandstrumpa 4 1 Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå ,26 m u my 4,0 m u my Mkt finpartiklar,filkonsist Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,05 Asfalt 0,05-0,4 F: Gr Bärlager 0,4-1,0 F: gr Sa Grå 1,0-1,5 F: gr Sa Grå 1,5-1,9 F: gr Sa Gråbrun 1,9-2,0 F: Le Gråbrun 2,0-2,5 F: sa gr Le 2,5-3,0 F: sa gr Le 3,0-4,0 sa gr Si (Mn?) Fuktigt 4,0-4,5 si Mn Fuktigt Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

28 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S02 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Skr My Plats (enkel beskrivning): Gård vid bensinstation, vid fasad mot Erlaskolan mot öster. Även porluftsmätning, PID innan provtagning 0,0 ppm. Mly Grundvattenrör ja nej Typ av spets Material (tex PE) PE Filtertyp Dimension, ytter diameter (mm) 50 Tot rörlängd inkl. filter (m) Dimension innerdiameter (mm) 40 Filterlängd Vanlig Sandstrumpa 3 1 Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå ,04 m u rt (torrt) 3,04 m u rt (torrt) Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,05 Asfalt 0,05-0,5 F: sa Gr Bärlager 0,5-1,0 F: sa gr Le 1,0-1,3 F: sa gr Le 1,3-1,6 F: Sa 1,6-2,0 F: sa Si 2,0-2,5 F: sa gr Le 2,5-3,0 Le si Brun, lös, fuktig? 3,0-4,0 Le si Brun, lös, blöt 4,0-5,0 si Le Brun, riktigt lös Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

29 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S03 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger My Plats (enkel beskrivning): I planteringsyta söder om centrumbyggnad, mot Vikboplan. PID innan provtagning 1,1 ppm. Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,2 F: Mu 0,2-0,7 F: mu Sa Vid kontroll 39 min kvar av PAH-mätning upptäcktes att någon dragit upp slangen, så mätningen fick göras om. Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S04 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger My Plats (enkel beskrivning): Erlaskolans innegård, närmast bensinstationen. Innersta hörnet, i rabattkant. PID innan provtagning 2,9 ppm Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,2 F: mu Sa 0,2-0,5 F: Sa Grå, bergkross 0-8 Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

30 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S05 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger My Plats (enkel beskrivning): I planteringsyta söder om centrumbyggnad, mot Vikboplan. PID innan provtagning X.X ppm. Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,2 F: Mu 0,2-0,6 F: si Le (gr) Tegelbitar Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

31 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S06 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Skr Plats (enkel beskrivning): My Uppfylld mark vid lågbyggnads östra fasad. GV-rör med rt 0,39 m ö my, filternivå 2,6-3,6 m u my. Spets 4,03 m u rt. Porluftsprovtagning i punkt ca 0,8 m söder om grundvattenröret PID innan provtagning varierar med högst värde ca 680 ppm. Vid start för provtagningen var PID-värdet ca 200 ppm. Mly Grundvattenrör ja nej Typ av spets Material (tex PE) PE Filtertyp Dimension, ytter diameter (mm) 50 Tot rörlängd inkl. filter (m) Dimension innerdiameter (mm) 40 Filterlängd Vanlig Sandstrumpa 4 1 Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå ,75 m u rt Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,5 F: mu Sa 0,5-0,9 F: sa Let Tegel 0,9-1,5 F: Sa 1,5-1,7 F: si Le 1,7-2,2 F: Si Svart, luktar lite av något 2,2-2,5 Le Blågrå m svart inslag, luktar lite av något 2,5-3,0 Le Blågrå m svart inslag, luktar lite av något 3,0-4,0 Le Blågrå, mindre lukt. Blött från 2,7 m u my 4,0-5,0 Le Blågrå, inslag gyttja 5,0-6,0 Le Grå, ingen lukt 6,0-7,0 Le Grå 7,0-8,0 Le Grå Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

32 Ort/Datum Linköping, Vår referens Martin Lyth Uppdrag Oxelbergen1:2 Norrköping 8,0-9,0 Le Grå 9,0-10,0 Le Brun Planen var att sätta djupare grundvattenrör med filter i morän under leran, men skruvprovtagningen avbröts vid 10 m djup utan att morän påträffats. Bedömningen gjordes att förorening på detta djup innebär en mycket liten risk för negativa hälsoeffekter för människor som vistas inom området. Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

33 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S07 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Skr Plats (enkel beskrivning): My I nordöstra delen av fastigheten, norr om tryckeribyggnad. Placering i gräsyta i slänt mellan GC-väg och asfalterad parkeringsyta. GV-rör sticker upp ca 0,7 m ö my. Mly Grundvattenrör ja nej Typ av spets Material (tex PE) PE Filtertyp Dimension, ytter diameter (mm) 50 Tot rörlängd inkl. filter (m) Dimension innerdiameter (mm) 40 Filterlängd Vanlig Sandstrumpa 7 1 Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå ,02 m u rt (torrt) 7,02 m u rt, vatten 6,87 m u rt Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,5 F: mu Sa Mörkbrun 0,5-1,2 F: Let Gråbrun, rostfl med grunskorn 1,2-1,4 F: Sa Svart, ingen lukt. Slagg/kol? 1,4-2,0 si Let Gråbrun, rostfl 2,0-3,0 Let Brun, rostfl 3,0-4,0 Le si Brun 4,0-5,0 v Le Brun 5,0-5,5 v Le Brun 5,5-6,0 gr Sa Brun, blött? 6,0-6,3 sa Si Brun, blött Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

34 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S08 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger My Plats (enkel beskrivning): Mitt i grönyta mellan tryckeribyggnad och asfalterad parkering. PID innan provtagning 0,2 ppm Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,2 F: Mu Brun 0,2-0,65 F: si Le Brun Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S09 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger My Mly Plats (enkel beskrivning): Nordöstra hörnet av fastigheten, öster om provpunkt 17S07 och ca 1 m från asfaltskant. PID innan provtagning 0,2 ppm Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,4 F: mu Sa 0,4-0,65 F: Let Grå, rostfl Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

35 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S10 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur - Plats (enkel beskrivning): - Provtagning av inomhusluft i tryckeribyggnad. Provtagningen skedde i större tryckerihall mot söder, ca 7 m från sydvästra hörnet (ca 5 à 5 m ut). Under hallen finns torpargrund, d v s inget källarplan. Pump placerades på golvet med intag/kolrör ca 0,1 à 0,2 m upp från golvet. PID innan provtagning 0,5 ppm Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S11 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): My Kompletterande provtagning av porgas vid lågbyggnadens östra fasad, ca 10 m norr om punkt 17S06. Variation i PID-värde innan provtagning, max ca 170 ppm, vid start av provtagning ca 30 ppm. Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0,0-0,3 F: mu Sa Mörkbrun, inslag gruskorn 0,3-0,65 F: Sa Ljusbrun Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

36 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer I8 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur - Plats (enkel beskrivning): My Grundvattenrör som installerats vid tidigare översiktlig markundersökning i området. Vattnet uppvisar svag doft av drivmedel, med bailer konstaterades att det inte var fri fas. Mly Grundvattenrör ja nej Typ av spets Material (tex PE) PE Filtertyp Dimension, ytter diameter (mm) 50 Tot rörlängd inkl. filter (m) Dimension innerdiameter (mm) 40 Filterlängd Vanlig Sandstrumpa 4 1 Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå ,88 m u rt Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

37 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P7 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov Grundvattenrör ja nej My Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Mly Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,35 mulesa Provuttag 0-0,4 inslag av grus 0,2-0,4 sagrle Inslag av grus Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P8 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): My 3 st delprov, 2 st till 0,3, 1 st till 0,4 sedan stopp. P8 flyttad pga av asfalt. Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Mly Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,2 samule 0,2-0,4 sagrle Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

38 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P11 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov Grundvattenrör ja nej My Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Mly Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,4 mule Provuttag 0-0,4 Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P12 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,4 mule Provuttag 0-0,4 Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

39 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P15 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,25 musale 0,25-0,4 sagrle Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P20 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,35 samule Provuttag 0-0,4 0,35-0,4 mule Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

40 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P21 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,3 salemu Provuttag 0-0,4 0,3-0,4 samule Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P23 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Grillplats, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,3 mule 0,3-0,4 mule Inslag av grus/sand Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

41 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P24 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,3 samule Provuttag 0-0,4 0,35-0,4 samule Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P25 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,3 mule Provuttag 0-0,4 0,3-0,35 samule Svart inslag kol? I södra punkten 0,35-0,4 lesisa Ljusare färg i södra punkten. Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

42 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P34 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,35 samule 0,35-0,4 samule Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P37 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

43 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P38 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger My Plats (enkel beskrivning): P35 flyttad till P38 pga ledningar mm, 2 st delprov. Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,3 mule Provuttag 0-0,4 0,3-0,4 mule Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P39 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,3 samule Provuttag 0-0,4 0,3-0,4 mule Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

44 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer P44 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger Plats (enkel beskrivning): Park, 2 st delprov My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,3 samule Provuttag 0-0,4 0,3-0,4 mule Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Porluft Plats (enkel beskrivning): Punktnummer 17S01 Referensyta (t ex my) My Datum Marknivå/referensnivå Blad 1 Signatur Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,4 sten Mätning 0,6 mumy PAH-mätning start 9,13. Omsättning PID 5 min 1 Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

45 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S02 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Porluft Plats (enkel beskrivning): Grundvattenrör ja nej My Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Mly Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) PAH-mätning start, 11.26, slut efter 4 h. Mätning 0,5 mumy, hål rasar igen lätt. PID omsättning 5 min 0,8 Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S03 Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Porluft Plats (enkel beskrivning): Hål med Auger, rabatt. My Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,2 Mu Mätning 0,5 mumy 0,2-0,7 musa PAH-mätning start, Vid kontroll 39 min hade någon dragit upp slangen. PID omsättning 5 min 1,1 Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

46 Ort/Datum Linköping, Uppdrag Oxelbergen1:2 Norrköping Vår referens Martin Lyth Uppdragsnamn Oxelbergen Metod (t ex skr, grop) Punktnummer 17S06c Referensyta (t ex my) Datum Marknivå/referensnivå Blad 1 Signatur Auger My Plats (enkel beskrivning): Vid GV-rör 17S06 ca 1 m närmre parkering. PID varierar mellan ppm. Mly Grundvattenrör ja nej Material (tex PE) Dimension, ytter diameter (mm) Dimension innerdiameter (mm) Typ av spets Filtertyp Tot rörlängd inkl. filter (m) Filterlängd Grundvattenobservation (Fri vattenyta i provhål eller grv-rör) Datum Tid Djup under referensnivå Nivå Djup (m) under ref.yta PID, XRF etc Jordart fältbedömning Anmärkning (lukt, färg, foto etc) XRF/PID analys (nr) 0-0,4 F: Mu 0,4-0,6 F: Sa Structor Miljö Öst Postgatan 2 Teknikringen 1E Kalmar Linköping Tel vxl: Tel vxl:

47 Bilaga 4

48 Bilaga 4 Djup 0-1 m Ämne 17S S02 0,5- Enhet KM MKM FA 1,0m 1,0m 17S03 17S04 17S05 17S06 17S07 17S08 17S09 17S11 P7 P8 P11 P12 P15 P20 P21 TS_105 C % 96,7 82,7 91,2 91,1 85,8 92,4 85,3 82, , ,5 81,6 80,5 82,7 80,5 79,8 As mg/kg TS ,803 2,5 1,21 1,25 3,26 1,92 3,14 3,42 3,36 1,95 3,23 2,57 2,88 3,57 2,8 3,78 3,2 Ba mg/kg TS ,2 95,4 41,2 22,4 69,5 50, ,5 70,3 39, ,1 69, ,7 84,1 Cd mg/kg TS 0, /1000 0,1 0,131 0,1 0,1 0,18 0,15 0,265 0,13 0,161 0,216 0,221 0,209 0,218 0,372 0,166 0,233 0,185 Co mg/kg TS /2500 3,52 7,75 3,47 3,04 6,06 4,58 9,82 5,6 6,68 3,92 11,4 4,35 6, ,01 6,05 7,93 Cr mg/kg TS / , ,2 6,42 23,6 17,5 28, ,9 15, ,4 22,8 31,8 24,2 26,9 27,7 Cu mg/kg TS ,2 39,2 19,4 7,27 33,3 21,2 23,9 28, ,8 32, ,4 27,3 17,5 69,8 25,1 Hg mg/kg TS 0,25 2,5 500/1000 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,213 0,2 0,2 0,2 0,2 0,2 Ni mg/kg TS /1000 8,4 17,1 5,84 3,37 13,4 9,12 18,2 13,1 13,5 8,09 21,3 10,1 14,1 22,2 14,1 15,3 16,5 Pb mg/kg TS ,65 25,4 9,15 5,8 26,3 12,6 21,1 27,2 19,8 8,72 23,1 58,8 18,1 23,2 16,7 41,9 28,9 V mg/kg TS , ,6 7,71 25, ,5 37,7 31,7 19,8 33,2 17, , ,8 28,8 Zn mg/kg TS ,3 92,1 54,7 32,7 74,8 59,7 81,8 78,2 72,9 56,5 90,9 96,1 79,1 85,6 68, ,7 TS_105 C % ,4 86,7 92,5 86,3 84,5 90,5 83,7 86,3 81,8 92,2 84,1 85,5 81,7 81,1 83,4 82,2 80,4 alifater >C5-C8 mg/kg TS alifater >C8-C10 mg/kg TS alifater >C10-C12 mg/kg TS alifater >C12-C16 mg/kg TS alifater >C5-C16 mg/kg TS alifater >C16-C35 mg/kg TS aromater >C8-C10 mg/kg TS aromater >C10-C16 mg/kg TS metylpyrener/metylfluorantener mg/kg TS metylkrysener/metylbens(a)antracener mg/kg TS aromater >C16-C35 mg/kg TS bensen mg/kg TS 0,012 0, toluen mg/kg TS etylbensen mg/kg TS m,p-xylen mg/kg TS o-xylen mg/kg TS xylener, summa mg/kg TS TEX, summa mg/kg TS naftalen mg/kg TS ,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 acenaftylen mg/kg TS ,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 acenaften mg/kg TS ,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 fluoren mg/kg TS ,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 fenantren mg/kg TS ,1 0,43 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,37 0,1 0,1 0,1 0,31 0,1 antracen mg/kg TS ,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,16 0,1 0,1 0,1 0,1 0,1 fluoranten mg/kg TS ,1 0,59 0,1 0,1 0,26 0,1 0,1 0,18 0,1 0,1 0,1 0,7 0,1 0,1 0,1 0,7 0,16 pyren mg/kg TS ,1 0,46 0,1 0,1 0,22 0,1 0,1 0,15 0,1 0,1 0,1 0,6 0,1 0,1 0,1 0,6 0,14 bens(a)antracen mg/kg TS ,05 0,17 0,05 0,05 0,1 0,05 0,05 0,084 0,05 0,05 0,05 0,31 0,05 0,05 0,05 0,28 0,067 krysen mg/kg TS ,05 0,25 0,05 0,05 0,12 0,05 0,05 0,093 0,05 0,05 0,05 0,32 0,05 0,05 0,05 0,37 0,08 bens(b)fluoranten mg/kg TS ,05 0,26 0,05 0,05 0,15 0,05 0,05 0,1 0,05 0,05 0,054 0,35 0,059 0,068 0,05 0,46 0,11 bens(k)fluoranten mg/kg TS ,05 0,094 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,12 0,05 0,05 0,05 0,14 0,05

49 Djup 0-1 m Ämne 17S S02 0,5- Enhet KM MKM FA 1,0m 1,0m 17S03 17S04 17S05 17S06 17S07 17S08 17S09 17S11 P7 P8 P11 P12 P15 P20 P21 bens(a)pyren mg/kg TS ,05 0,14 0,05 0,05 0,081 0,05 0,05 0,055 0,05 0,05 0,05 0,23 0,05 0,05 0,05 0,24 0,051 dibens(ah)antracen mg/kg TS ,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 benso(ghi)perylen mg/kg TS - - 0,1 0,12 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,15 0,1 0,1 0,1 0,2 0,1 indeno(123cd)pyren mg/kg TS ,05 0,14 0,05 0,05 0,078 0,05 0,05 0,052 0,05 0,05 0,05 0,18 0,05 0,05 0,05 0,24 0,051 PAH, summa 16 mg/kg TS ,3 2,7 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 3,5 1,3 1,3 1,3 3,5 1,3 PAH, summa cancerogena mg/kg TS ,2 1,1 0,2 0,2 0,53 0,2 0,2 0,38 0,2 0,2 0,054 1,5 0,059 0,068 0,2 1,7 0,36 PAH, summa övriga mg/kg TS ,5 1,6 0,5 0,5 0,48 0,5 0,5 0,33 0,5 0,5 0,5 2 0,5 0,5 0,5 1,8 0,3 PAH, summa L mg/kg TS /1000 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 PAH, summa M mg/kg TS 3, /1000 0,25 1,5 0,25 0,25 0,48 0,25 0,25 0,33 0,25 0,25 0,25 1,8 0,25 0,25 0,25 1,6 0,3 PAH, summa H mg/kg TS /1000 0,25 1,2 0,25 0,25 0,53 0,25 0,25 0,38 0,25 0,25 0,054 1,7 0,059 0,068 0,25 1,9 0,36

50 Bilaga 4 Ämne TS_105 C % Enhet KM MKM FA As mg/kg TS Ba mg/kg TS Cd mg/kg TS 0, /1000 Co mg/kg TS /2500 Cr mg/kg TS /10000 Cu mg/kg TS Hg mg/kg TS 0,25 2,5 500/1000 Ni mg/kg TS /1000 Pb mg/kg TS V mg/kg TS Zn mg/kg TS TS_105 C % alifater >C5-C8 mg/kg TS alifater >C8-C10 mg/kg TS alifater >C10-C12 mg/kg TS alifater >C12-C16 mg/kg TS alifater >C5-C16 mg/kg TS alifater >C16-C35 mg/kg TS aromater >C8-C10 mg/kg TS aromater >C10-C16 mg/kg TS metylpyrener/metylfluorantener mg/kg TS metylkrysener/metylbens(a)antracener mg/kg TS aromater >C16-C35 mg/kg TS bensen mg/kg TS 0,012 0, toluen mg/kg TS etylbensen mg/kg TS m,p-xylen mg/kg TS o-xylen mg/kg TS xylener, summa mg/kg TS TEX, summa mg/kg TS naftalen mg/kg TS acenaftylen mg/kg TS acenaften mg/kg TS fluoren mg/kg TS fenantren mg/kg TS antracen mg/kg TS fluoranten mg/kg TS pyren mg/kg TS bens(a)antracen mg/kg TS krysen mg/kg TS bens(b)fluoranten mg/kg TS bens(k)fluoranten mg/kg TS P23 P24 P25 P34/36 P38 P39 P44 82,4 82,9 78,9 80,9 80,1 80,1 82,1 88,1 93,4 91,4 92,3 91,3 82, ,1 2,93 4 3,26 4,21 4,19 4,05 3,71 2,6 2,9 2,5 2,5-4,1 5,2 2,5 77,3 81,9 76,9 69,8 90,4 80,4 64, ,213 0,169 0,184 0,215 0,316 0,272 0,135 0,2 0,22 0,2 0,2-0,27 0,22 0,2 7,09 7,57 6,81 6,27 6,85 6,04 6,54 6,2 7,8 4,9 6, ,1 26,2 28,5 25,4 25,9 27,2 23,1 25, ,7 36,8 22,9 25,9 38, , ,2 0,2 0,2 0,2 0,2 0,2 0,2 0,01 0,034 0,01 0,077-0,026 0,069 0,01 14,8 15,6 13,9 16,8 17,4 15,5 13, , ,2 22, ,1 47,5 34,8 25,2 6,3 33 6, ,4 42,3 30,2 28,3 31,4 27,3 25,2 31, , ,2 78,5 72, , ,7 82,8 79,4 81,7 80,7 77,8 84, , , , , , , , ,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,17 0,11 0,13 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,11 0,48 0,29 0,23 0,1 0,1 0,1 0,1 0,41 0,28 0,2 0,05 0,05 0,05 0,054 0,2 0,17 0,11 0,05 0,062 0,05 0,066 0,24 0,19 0,15 0,065 0,074 0,05 0,087 0,31 0,26 0,2 0,05 0,05 0,05 0,05 0,088 0,1 0,071 A1-A4 0-1m A3+A5 0-1m A6+A7+A8 0-1m B1+B4 0-1m B3 0,05-1 m C1-C3 0-1m D1+D4 0-0,7m F1+F4 0,05-0,6m

51 Ämne Enhet KM MKM FA bens(a)pyren mg/kg TS dibens(ah)antracen mg/kg TS benso(ghi)perylen mg/kg TS - - indeno(123cd)pyren mg/kg TS PAH, summa 16 mg/kg TS PAH, summa cancerogena mg/kg TS PAH, summa övriga mg/kg TS PAH, summa L mg/kg TS /1000 PAH, summa M mg/kg TS 3, /1000 PAH, summa H mg/kg TS /1000 P23 P24 P25 P34/36 P38 P39 P44 0,05 0,05 0,05 0,05 0,17 0,16 0,13 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,1 0,1 0,1 0,1 0,13 0,12 0,1 0,05 0,05 0,05 0,05 0,16 0,13 0,1 1,3 1,3 1,3 1,3 2,4 1,8 1,3 0,065 0,14 0,2 0,21 1,2 1 0,76 0,5 0,5 0,5 0,11 1,2 0,8 0,56 A1-A4 0-1m A3+A5 0-1m A6+A7+A8 0-1m B1+B4 0-1m B3 0,05-1 m C1-C3 0-1m D1+D4 0-0,7m F1+F4 0,05-0,6m 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,03 0,14 0,03 2,2 0,16 0,03 0,03 0,03 0,25 0,25 0,25 0,11 1,1 0,68 0,56 0,05 6,1 0, ,2 0,63 0,28 0,05 0,065 0,14 0,25 0,21 1,3 1,1 0,76 0,08 5,7 0, ,7 0,76 0,49 0,08

52 Bilaga 4 Ämne TS_105 C % Enhet KM MKM FA As mg/kg TS Ba mg/kg TS Cd mg/kg TS 0, /1000 Co mg/kg TS /2500 Cr mg/kg TS /10000 Cu mg/kg TS Hg mg/kg TS 0,25 2,5 500/1000 Ni mg/kg TS /1000 Pb mg/kg TS V mg/kg TS Zn mg/kg TS TS_105 C % alifater >C5-C8 mg/kg TS alifater >C8-C10 mg/kg TS alifater >C10-C12 mg/kg TS alifater >C12-C16 mg/kg TS alifater >C5-C16 mg/kg TS alifater >C16-C35 mg/kg TS aromater >C8-C10 mg/kg TS aromater >C10-C16 mg/kg TS metylpyrener/metylfluorantener mg/kg TS metylkrysener/metylbens(a)antracener mg/kg TS aromater >C16-C35 mg/kg TS bensen mg/kg TS 0,012 0, toluen mg/kg TS etylbensen mg/kg TS m,p-xylen mg/kg TS o-xylen mg/kg TS xylener, summa mg/kg TS TEX, summa mg/kg TS naftalen mg/kg TS acenaftylen mg/kg TS acenaften mg/kg TS fluoren mg/kg TS fenantren mg/kg TS antracen mg/kg TS fluoranten mg/kg TS pyren mg/kg TS bens(a)antracen mg/kg TS krysen mg/kg TS bens(b)fluoranten mg/kg TS bens(k)fluoranten mg/kg TS G1+G2+G4 0,2-1m I1-I3 0- I4 0,5-1m 1m I6-I7 0-1m J1-J3 0-1m K1-K3 0,05-0,8 m L1-L3 0-0,6m M1 0,07-1m M4 0,07-1m M5 0,07-0,75m M6 0,35-0,8m M3+M7 0,05-1 m M1 0,07-1m M4 0,07-1m Medelvärde 0-1 m 82,8 93,8 91,8 89,8 90,1 90,9 93,8 91,5 93,5 89,5 82,2 83, ,7 6,6 2,5-3,6 3,4 2,5 2, ,7 9, , ,3 0,23 0,2-0,26 0,2 0,2 0, ,36 0,2 0,21 0,2 0,2 0,2 14 6,8-8,2 6,8 6, , ,4 7,5 7, , ,0 0,031 0,01-0,043 0,058 0,01 0, ,12 0,049 0,046 0,05 0,05 0, ,1 21 4, ,1 6, , , , , , , ,02 0, ,02 0, , ,02 0, ,02 0, , ,02 0, ,02 0, ,02 0, ,02 0, , ,04 0, ,04 0, , ,05 0,

53 Ämne Enhet KM MKM FA bens(a)pyren mg/kg TS dibens(ah)antracen mg/kg TS benso(ghi)perylen mg/kg TS - - indeno(123cd)pyren mg/kg TS PAH, summa 16 mg/kg TS PAH, summa cancerogena mg/kg TS PAH, summa övriga mg/kg TS PAH, summa L mg/kg TS /1000 PAH, summa M mg/kg TS 3, /1000 PAH, summa H mg/kg TS /1000 G1+G2+G4 0,2-1m I1-I3 0- I4 0,5-1m 1m I6-I7 0-1m J1-J3 0-1m K1-K3 0,05-0,8 m L1-L3 0-0,6m M1 0,07-1m M4 0,07-1m M5 0,07-0,75m M6 0,35-0,8m M3+M7 0,05-1 m M1 0,07-1m M4 0,07-1m Medelvärde 0-1 m ,12 0,03 0,038 0,046 0,03 0,03 0,03 0,25 0,25 6,9 0,03 0, ,6 0,05 0,39 0,43 0,41 0,05 0,05 0,39 0, ,31 0, ,9 0,08 0,42 0,82 0,63 0,08 0,08 0, ,49 0,

54 Bilaga 4 Djup >1 m Ämne TS_105 C % Enhet KM MKM FA As mg/kg TS Ba mg/kg TS Cd mg/kg TS 0, /1000 Co mg/kg TS /2500 Cr mg/kg TS /10000 Cu mg/kg TS Hg mg/kg TS 0,25 2,5 500/1000 Ni mg/kg TS /1000 Pb mg/kg TS V mg/kg TS Zn mg/kg TS TS_105 C % alifater >C5-C8 mg/kg TS alifater >C8-C10 mg/kg TS alifater >C10-C12 mg/kg TS alifater >C12-C16 mg/kg TS alifater >C5-C16 mg/kg TS alifater >C16-C35 mg/kg TS aromater >C8-C10 mg/kg TS aromater >C10-C16 mg/kg TS metylpyrener/metylfluorantener mg/kg TS metylkrysener/metylbens(a)antracener mg/kg TS aromater >C16-C35 mg/kg TS bensen mg/kg TS 0,012 0, toluen mg/kg TS etylbensen mg/kg TS m,p-xylen mg/kg TS o-xylen mg/kg TS xylener, summa mg/kg TS TEX, summa mg/kg TS naftalen mg/kg TS acenaftylen mg/kg TS acenaften mg/kg TS fluoren mg/kg TS fenantren mg/kg TS antracen mg/kg TS fluoranten mg/kg TS pyren mg/kg TS bens(a)antracen mg/kg TS krysen mg/kg TS bens(b)fluoranten mg/kg TS bens(k)fluoranten mg/kg TS S02 3-4m 17S S06 1,7-4m 2,2m 17S06 2,5-3m A6 3-3,5m A7 1-1,35m C1+C3 1-E1-E4 1-2m 1,5m F2+F3 0,6-1,3m G4 1-1,5m H1-H3 1-1,5m I8 2-3m I8 3-4m Medelvärde >1 m ,7-75,2 86,6 78,9 81,9 84,8 86,1 84,3 79, ,1 79, , ,3 4,4 3,6 5 3, , , , ,32 0,2 0,2 0,62 0, , , ,5 6,3 14 6, , , , , , , ,036 0,041 0,15 0,045 0, , , , , , , , , ,7 68,7 88,1 77,9 78, , , ,2 1,2 1,2 14, ,1 8, , , , , , , ,2 5,1 8, , , , ,9 0,01 0,01 0,01 0,01 1,8 0, ,046 0,052 0,003 0,2 0,05 0,05 0,05 0,05 5,7 0, ,1 0,1 0,1 0,7 0,05 0,05 0,05 0, , ,26 0,1 0,1 1,6 0,05 0,05 0,05 0, ,1 0,05 0,05 0,05 0, ,1 0,05 0,05 0,05 0, , ,8 0,1 0,1 8,0 0,1 0,1 0,1 0,1 91 0, ,1 0,15 0,15 10,3 0,1 0,1 0,1 0, ,1 0,1 0,1 0,1 0, ,1 0,1 0,1 0,1 0, ,1 0,1 0,1 0,1 0, ,1 0,1 0,16 0,1 0, ,1 0,1 0,1 0,1 0, ,1 0,1 0,15 0,1 0, ,1 0,1 0,11 0,1 0, ,1 0,08 0,08 0,08 0, ,1 0,08 0,08 0,08 0, ,1 0,08 0,08 0,08 0, ,1 0,08 0,08 0,08 0, ,1 I10 1-1,3m

55 Djup >1 m Ämne Enhet KM MKM FA bens(a)pyren mg/kg TS dibens(ah)antracen mg/kg TS benso(ghi)perylen mg/kg TS - - indeno(123cd)pyren mg/kg TS PAH, summa 16 mg/kg TS PAH, summa cancerogena mg/kg TS PAH, summa övriga mg/kg TS PAH, summa L mg/kg TS /1000 PAH, summa M mg/kg TS 3, /1000 PAH, summa H mg/kg TS / S02 3-4m 17S S06 1,7-4m 2,2m 17S06 2,5-3m A6 3-3,5m A7 1-1,35m C1+C3 1-E1-E4 1-2m 1,5m F2+F3 0,6-1,3m G4 1-1,5m H1-H3 1-1,5m I8 2-3m I8 3-4m I10 1-1,3m Medelvärde >1 m 0,08 0,08 0,08 0, ,1 0,08 0,08 0,08 0, ,1 0,1 0,1 0,1 0, ,1 0,08 0,08 0,08 0, ,1 1,5 1,5 1,5 1, ,5 0,3 0,3 0,3 0, ,3 0,5 0,42 0,5 0, ,5 0,15 0,15 0,15 0,15 4,6 1,7 0,03 0,03 0,03 0,087 0,03 0,89 0,042 0,12 0,6 0,25 0,42 0,25 0, , ,23 1,2 0,05 1,4 0,05 1,1 5,6 0,3 0,3 0,3 0,3 4,7 20 0,76 0,78 0,37 0,91 0,08 0,18 0,08 0,64 2,1

56 Bilaga 5

57 Rapport Sida 1 (31) T JP2QBC8DZF Ankomstdatum Structor Miljö Öst AB Utfärdad Malin Montelius Projekt Bestnr Teknikringen 1E Linköping Sweden Analys av fast prov Er beteckning 17S01 0-1,0m Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd <0.1 mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 97.4 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

58 Rapport Sida 2 (31) T JP2QBC8DZF Er beteckning 17S02 0,5-1,0m Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 86.7 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 1.1 mg/kg TS 3 N LISO PAH, summa övriga* 1.6 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 1.5 mg/kg TS 3 N LISO PAH, summa H* 1.2 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

59 Rapport Sida 3 (31) T JP2QBC8DZF Er beteckning 17S03 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd <0.1 mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 92.5 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

60 Rapport Sida 4 (31) T JP2QBC8DZF Er beteckning 17S04 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd <0.1 mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 86.3 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

61 Rapport Sida 5 (31) T JP2QBC8DZF Er beteckning 17S05 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 84.5 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* 0.53 mg/kg TS 3 N LISO PAH, summa övriga* 0.48 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 0.48 mg/kg TS 3 N LISO PAH, summa H* 0.53 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

62 Rapport Sida 6 (31) T JP2QBC8DZF Er beteckning 17S06 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 90.5 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

63 Rapport Sida 7 (31) T JP2QBC8DZF Er beteckning 17S07 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 83.7 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

64 Rapport Sida 8 (31) T JP2QBC8DZF Er beteckning 17S08 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 86.3 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* 0.38 mg/kg TS 3 N LISO PAH, summa övriga* 0.33 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 0.33 mg/kg TS 3 N LISO PAH, summa H* 0.38 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

65 Rapport Sida 9 (31) T JP2QBC8DZF Er beteckning 17S09 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 81.8 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

66 Rapport Sida 10 (31) T JP2QBC8DZF Er beteckning 17S11 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 92.2 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

67 Rapport Sida 11 (31) T JP2QBC8DZF Er beteckning P7 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 84.1 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

68 Rapport Sida 12 (31) T JP2QBC8DZF Er beteckning P8 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 85.5 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren mg/kg TS 3 J LISO antracen mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 1.5 mg/kg TS 3 N LISO PAH, summa övriga* 2.0 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 1.8 mg/kg TS 3 N LISO PAH, summa H* 1.7 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

69 Rapport Sida 13 (31) T JP2QBC8DZF Er beteckning P11 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 81.7 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

70 Rapport Sida 14 (31) T JP2QBC8DZF Er beteckning P12 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 81.1 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

71 Rapport Sida 15 (31) T JP2QBC8DZF Er beteckning P15 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 83.4 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

72 Rapport Sida 16 (31) T JP2QBC8DZF Er beteckning P20 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 82.2 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 1.7 mg/kg TS 3 N LISO PAH, summa övriga* 1.8 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 1.6 mg/kg TS 3 N LISO PAH, summa H* 1.9 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

73 Rapport Sida 17 (31) T JP2QBC8DZF Er beteckning P21 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 80.4 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* 0.36 mg/kg TS 3 N LISO PAH, summa övriga* 0.30 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 0.30 mg/kg TS 3 N LISO PAH, summa H* 0.36 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

74 Rapport Sida 18 (31) T JP2QBC8DZF Er beteckning P23 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 81.7 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

75 Rapport Sida 19 (31) T JP2QBC8DZF Er beteckning P24 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 82.8 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* 0.14 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* 0.14 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

76 Rapport Sida 20 (31) T JP2QBC8DZF Er beteckning P25 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 79.4 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.05 mg/kg TS 3 J LISO krysen <0.05 mg/kg TS 3 J LISO bens(b)fluoranten <0.05 mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

77 Rapport Sida 21 (31) T JP2QBC8DZF Er beteckning P34/36 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 81.7 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.05 mg/kg TS 3 J LISO bens(a)pyren <0.05 mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.05 mg/kg TS 3 J LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* 0.21 mg/kg TS 3 N LISO PAH, summa övriga* 0.11 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 0.11 mg/kg TS 3 N LISO PAH, summa H* 0.21 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

78 Rapport Sida 22 (31) T JP2QBC8DZF Er beteckning P38 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 80.7 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 1.2 mg/kg TS 3 N LISO PAH, summa övriga* 1.2 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 1.1 mg/kg TS 3 N LISO PAH, summa H* 1.3 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

79 Rapport Sida 23 (31) T JP2QBC8DZF Er beteckning P39 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 77.8 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 1.0 mg/kg TS 3 N LISO PAH, summa övriga* 0.80 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 0.68 mg/kg TS 3 N LISO PAH, summa H* 1.1 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

80 Rapport Sida 24 (31) T JP2QBC8DZF Er beteckning P44 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 84.2 % 2 O MISW naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.05 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 0.76 mg/kg TS 3 N LISO PAH, summa övriga* 0.56 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 0.56 mg/kg TS 3 N LISO PAH, summa H* 0.76 mg/kg TS 3 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

81 Rapport Sida 25 (31) T JP2QBC8DZF Er beteckning 17S02 3-4m Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 68.7 % 2 O MISW alifater >C5-C8 <10 mg/kg TS 4 1 LISO alifater >C8-C10 <10 mg/kg TS 4 J STGR alifater >C10-C12 <20 mg/kg TS 4 J STGR alifater >C12-C16 <20 mg/kg TS 4 J STGR alifater >C5-C16* <30 mg/kg TS 4 N STGR alifater >C16-C35 <20 mg/kg TS 4 J STGR aromater >C8-C10 <1 mg/kg TS 4 J STGR aromater >C10-C16 <1 mg/kg TS 4 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 4 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 4 N STGR aromater >C16-C35 <1 mg/kg TS 4 J STGR bensen <0.01 mg/kg TS 4 J LISO toluen <0.05 mg/kg TS 4 J LISO etylbensen <0.05 mg/kg TS 4 J LISO m,p-xylen <0.05 mg/kg TS 4 J LISO o-xylen <0.05 mg/kg TS 4 J LISO xylener, summa* <0.05 mg/kg TS 4 N LISO TEX, summa* <0.1 mg/kg TS 4 N LISO naftalen <0.1 mg/kg TS 4 J STGR acenaftylen <0.1 mg/kg TS 4 J STGR acenaften <0.1 mg/kg TS 4 J STGR fluoren <0.1 mg/kg TS 4 J STGR fenantren <0.1 mg/kg TS 4 J STGR antracen <0.1 mg/kg TS 4 J STGR fluoranten <0.1 mg/kg TS 4 J STGR pyren <0.1 mg/kg TS 4 J STGR bens(a)antracen <0.08 mg/kg TS 4 J STGR krysen <0.08 mg/kg TS 4 J STGR bens(b)fluoranten <0.08 mg/kg TS 4 J STGR bens(k)fluoranten <0.08 mg/kg TS 4 J STGR bens(a)pyren <0.08 mg/kg TS 4 J STGR dibens(ah)antracen <0.08 mg/kg TS 4 J STGR benso(ghi)perylen <0.1 mg/kg TS 4 J STGR indeno(123cd)pyren <0.08 mg/kg TS 4 J STGR PAH, summa 16 <1.5 mg/kg TS 4 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 4 N STGR PAH, summa övriga* <0.5 mg/kg TS 4 N STGR PAH, summa L* <0.15 mg/kg TS 4 N STGR PAH, summa M* <0.25 mg/kg TS 4 N STGR PAH, summa H* <0.3 mg/kg TS 4 N STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

82 Rapport Sida 26 (31) T JP2QBC8DZF Er beteckning 17S01 3-4m Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 88.1 % 2 O MISW alifater >C5-C8 <10 mg/kg TS 4 1 LISO alifater >C8-C10 <10 mg/kg TS 4 J STGR alifater >C10-C12 <20 mg/kg TS 4 J STGR alifater >C12-C16 <20 mg/kg TS 4 J STGR alifater >C5-C16* <30 mg/kg TS 4 N STGR alifater >C16-C35 <20 mg/kg TS 4 J STGR aromater >C8-C10 <1 mg/kg TS 4 J STGR aromater >C10-C16 <1 mg/kg TS 4 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 4 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 4 N STGR aromater >C16-C35 <1 mg/kg TS 4 J STGR bensen <0.01 mg/kg TS 4 J LISO toluen <0.05 mg/kg TS 4 J LISO etylbensen <0.05 mg/kg TS 4 J LISO m,p-xylen <0.05 mg/kg TS 4 J LISO o-xylen <0.05 mg/kg TS 4 J LISO xylener, summa* <0.05 mg/kg TS 4 N LISO TEX, summa* <0.1 mg/kg TS 4 N LISO naftalen <0.1 mg/kg TS 4 J STGR acenaftylen <0.1 mg/kg TS 4 J STGR acenaften <0.1 mg/kg TS 4 J STGR fluoren <0.1 mg/kg TS 4 J STGR fenantren mg/kg TS 4 J STGR antracen <0.1 mg/kg TS 4 J STGR fluoranten mg/kg TS 4 J STGR pyren mg/kg TS 4 J STGR bens(a)antracen <0.08 mg/kg TS 4 J STGR krysen <0.08 mg/kg TS 4 J STGR bens(b)fluoranten <0.08 mg/kg TS 4 J STGR bens(k)fluoranten <0.08 mg/kg TS 4 J STGR bens(a)pyren <0.08 mg/kg TS 4 J STGR dibens(ah)antracen <0.08 mg/kg TS 4 J STGR benso(ghi)perylen <0.1 mg/kg TS 4 J STGR indeno(123cd)pyren <0.08 mg/kg TS 4 J STGR PAH, summa 16 <1.5 mg/kg TS 4 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 4 N STGR PAH, summa övriga* 0.42 mg/kg TS 4 N STGR PAH, summa L* <0.15 mg/kg TS 4 N STGR PAH, summa M* 0.42 mg/kg TS 4 N STGR PAH, summa H* <0.3 mg/kg TS 4 N STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

83 Rapport Sida 27 (31) T JP2QBC8DZF Er beteckning 17S06 1,7-2,2m Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 77.9 % 2 O MISW alifater >C5-C8 <10 mg/kg TS 4 1 LISO alifater >C8-C10 <10 mg/kg TS 4 J STGR alifater >C10-C12 <20 mg/kg TS 4 J STGR alifater >C12-C16 <20 mg/kg TS 4 J STGR alifater >C5-C16* <30 mg/kg TS 4 N STGR alifater >C16-C35 <20 mg/kg TS 4 J STGR aromater >C8-C10 <1 mg/kg TS 4 J STGR aromater >C10-C16 <1 mg/kg TS 4 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 4 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 4 N STGR aromater >C16-C35 <1 mg/kg TS 4 J STGR bensen <0.01 mg/kg TS 4 J LISO toluen <0.05 mg/kg TS 4 J LISO etylbensen <0.05 mg/kg TS 4 J LISO m,p-xylen <0.05 mg/kg TS 4 J LISO o-xylen <0.05 mg/kg TS 4 J LISO xylener, summa* <0.05 mg/kg TS 4 N LISO TEX, summa* <0.1 mg/kg TS 4 N LISO naftalen <0.1 mg/kg TS 4 J STGR acenaftylen <0.1 mg/kg TS 4 J STGR acenaften <0.1 mg/kg TS 4 J STGR fluoren <0.1 mg/kg TS 4 J STGR fenantren <0.1 mg/kg TS 4 J STGR antracen <0.1 mg/kg TS 4 J STGR fluoranten <0.1 mg/kg TS 4 J STGR pyren <0.1 mg/kg TS 4 J STGR bens(a)antracen <0.08 mg/kg TS 4 J STGR krysen <0.08 mg/kg TS 4 J STGR bens(b)fluoranten <0.08 mg/kg TS 4 J STGR bens(k)fluoranten <0.08 mg/kg TS 4 J STGR bens(a)pyren <0.08 mg/kg TS 4 J STGR dibens(ah)antracen <0.08 mg/kg TS 4 J STGR benso(ghi)perylen <0.1 mg/kg TS 4 J STGR indeno(123cd)pyren <0.08 mg/kg TS 4 J STGR PAH, summa 16 <1.5 mg/kg TS 4 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 4 N STGR PAH, summa övriga* <0.5 mg/kg TS 4 N STGR PAH, summa L* <0.15 mg/kg TS 4 N STGR PAH, summa M* <0.25 mg/kg TS 4 N STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

84 Rapport Sida 28 (31) T JP2QBC8DZF Er beteckning 17S06 1,7-2,2m Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.3 mg/kg TS 4 N STGR Er beteckning 17S06 2,5-3m Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 78.1 % 2 O MISW alifater >C5-C8 <10 mg/kg TS 4 J LISO alifater >C8-C10 <10 mg/kg TS 4 J STGR alifater >C10-C12 <20 mg/kg TS 4 J STGR alifater >C12-C16 <20 mg/kg TS 4 J STGR alifater >C5-C16* <30 mg/kg TS 4 N LISO alifater >C16-C35 <20 mg/kg TS 4 J STGR aromater >C8-C10 <1 mg/kg TS 4 J STGR aromater >C10-C16 <1 mg/kg TS 4 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 4 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 4 N STGR aromater >C16-C35 <1 mg/kg TS 4 J STGR bensen <0.01 mg/kg TS 4 J LISO toluen <0.05 mg/kg TS 4 J LISO etylbensen <0.05 mg/kg TS 4 J LISO m,p-xylen <0.05 mg/kg TS 4 J LISO o-xylen <0.05 mg/kg TS 4 J LISO xylener, summa* <0.05 mg/kg TS 4 N LISO TEX, summa* <0.1 mg/kg TS 4 N LISO naftalen <0.1 mg/kg TS 4 J STGR acenaftylen <0.1 mg/kg TS 4 J STGR acenaften <0.1 mg/kg TS 4 J STGR fluoren <0.1 mg/kg TS 4 J STGR fenantren <0.1 mg/kg TS 4 J STGR antracen <0.1 mg/kg TS 4 J STGR fluoranten <0.1 mg/kg TS 4 J STGR pyren <0.1 mg/kg TS 4 J STGR bens(a)antracen <0.08 mg/kg TS 4 J STGR krysen <0.08 mg/kg TS 4 J STGR bens(b)fluoranten <0.08 mg/kg TS 4 J STGR bens(k)fluoranten <0.08 mg/kg TS 4 J STGR bens(a)pyren <0.08 mg/kg TS 4 J STGR dibens(ah)antracen <0.08 mg/kg TS 4 J STGR benso(ghi)perylen <0.1 mg/kg TS 4 J STGR indeno(123cd)pyren <0.08 mg/kg TS 4 J STGR PAH, summa 16 <1.5 mg/kg TS 4 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 4 N STGR PAH, summa övriga* <0.5 mg/kg TS 4 N STGR PAH, summa L* <0.15 mg/kg TS 4 N STGR PAH, summa M* <0.25 mg/kg TS 4 N STGR PAH, summa H* <0.3 mg/kg TS 4 N STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

85 Rapport Sida 29 (31) T JP2QBC8DZF * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt metod baserad på SS EN ISO 18287:2008 mod. och intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±27-37% Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-44% Aromatfraktioner: ±27-28% Enskilda PAH: ±24-27% Bensen ±31% vid 0,1 mg/kg Toluen ±23% vid 0,1 mg/kg Etylbensen ±24% vid 0,1 mg/kg m+p-xylen ±25% vid 0,1 mg/kg ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

86 Rapport Sida 30 (31) T JP2QBC8DZF Metod o-xylen ±25% vid 0,1 mg/kg Summorna för metylpyrener/metylfluorantener, metylkrysener/metylbens(a)antracener och alifatfraktionen >C5-C16 är inte ackrediterade. Rev ERJA LISO MISW STGR Godkännare Erika Jansson Linda Söderberg Miryam Swartling Sture Grägg D H J N O V Utf 1 För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

87 Rapport Sida 31 (31) T JP2QBC8DZF Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: Tel: Fax: Dokumentet är godkänt och digitalt signerat av

88 Bilaga 6

89 Rapport Sida 1 (4) T KGO6UDTXD4 Ankomstdatum Structor Miljö Öst AB Utfärdad Malin Montelius Projekt Bestnr Teknikringen 1E Linköping Sweden Analys av grundvatten Er beteckning I8 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign As µg/l 1 H JECE Ba µg/l 1 H JECE Cd <0.02 µg/l 1 H JECE Co µg/l 1 H JECE Cr µg/l 1 H JECE Cu <1 µg/l 1 H JECE Mo µg/l 1 H JECE Ni µg/l 1 H JECE Pb µg/l 1 H JECE Zn <2 µg/l 1 H JECE V µg/l 1 H JECE Er beteckning 17S06 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign As µg/l 1 H JECE Ba µg/l 1 H JECE Cd µg/l 1 H JECE Co µg/l 1 H JECE Cr µg/l 1 H JECE Cu µg/l 1 H JECE Mo µg/l 1 H JECE Ni µg/l 1 H JECE Pb µg/l 1 H JECE Zn µg/l 1 H JECE V µg/l 1 H JECE ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

90 Rapport Sida 2 (4) T KGO6UDTXD4 Er beteckning 17S07 Provtagare Malin Montelius Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign diklormetan <2.0 µg/l 2 1 ULKA 1,1-dikloretan <0.10 µg/l 2 1 ULKA 1,2-dikloretan <0.50 µg/l 2 1 ULKA trans-1,2-dikloreten <0.10 µg/l 2 1 ULKA cis-1,2-dikloreten <0.10 µg/l 2 1 ULKA 1,2-diklorpropan <1.0 µg/l 2 1 ULKA triklormetan <0.30 µg/l 2 1 ULKA tetraklormetan (koltetraklorid) <0.10 µg/l 2 1 ULKA 1,1,1-trikloretan <0.10 µg/l 2 1 ULKA 1,1,2-trikloretan <0.20 µg/l 2 1 ULKA trikloreten <0.10 µg/l 2 1 ULKA tetrakloreten <0.20 µg/l 2 1 ULKA vinylklorid <1.0 µg/l 2 1 ULKA 1,1-dikloreten <0.10 µg/l 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

91 Rapport Sida 3 (4) T KGO6UDTXD4 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket V-2 Bas. Bestämning av metaller utan föregående uppslutning. Provet har surgjorts med 1 ml salpetersyra (Suprapur) per 100 ml. Detta gäller dock ej prov som varit surgjort vid ankomst till laboratoriet. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Analys med ICP-AES har skett enligt SS EN ISO (mod) samt EPA-metod (mod). Speciell information vid beställning av tilläggsmetaller: Vid analys av W får provet ej surgöras. Vid analys av S har provet först stabiliserats med H2O2. Vid analys av Hg med AFS har analys skett enligt SS-EN ISO 17852:2008. Rev Paket OV-6A. Bestämning av klorerade kolväten inklusive vinylklorid, enligt metod baserad på US EPA 624, US EPA 8260, EN ISO 10301, MADEP 2004, rev.1.1. Mätning utförs med GC-FID och GC-MS. Rev JECE ULKA Godkännare Jeanna Cederström Ulrika Karlsson H Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

92 Rapport Sida 4 (4) T KGO6UDTXD4 Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

93 Bilaga 7

94 Rapport Sida 1 (5) T JRVXMLAG7L Ankomstdatum Structor Miljö Öst AB Utfärdad Malin Montelius Projekt Bestnr Teknikringen 1E Linköping Sweden Analys av luft Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 12 liter 1 1 NIBO 1,1-dikloreten < mg/m3 1 1 WIDF diklormetan < mg/m3 1 1 WIDF trans-1,2-dikloreten < mg/m3 1 1 WIDF cis-1,2-dikloreten < mg/m3 1 1 WIDF triklormetan < mg/m3 1 1 WIDF 1,2-dikloretan < mg/m3 1 1 WIDF 1,1,1-trikloretan < mg/m3 1 1 WIDF tetraklormetan < mg/m3 1 1 WIDF trikloreten < mg/m3 1 1 WIDF tetrakloreten < mg/m3 1 1 WIDF 1,2-diklorpropan < mg/m3 1 1 WIDF vinylklorid < mg/m3 1 1 WIDF Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 12 liter 1 1 NIBO 1,1-dikloreten < mg/m3 1 1 WIDF diklormetan < mg/m3 1 1 WIDF trans-1,2-dikloreten < mg/m3 1 1 WIDF cis-1,2-dikloreten < mg/m3 1 1 WIDF triklormetan < mg/m3 1 1 WIDF 1,2-dikloretan < mg/m3 1 1 WIDF 1,1,1-trikloretan < mg/m3 1 1 WIDF tetraklormetan < mg/m3 1 1 WIDF trikloreten < mg/m3 1 1 WIDF tetrakloreten < mg/m3 1 1 WIDF 1,2-diklorpropan < mg/m3 1 1 WIDF vinylklorid < mg/m3 1 1 WIDF ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

95 Rapport Sida 2 (5) T JRVXMLAG7L Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 12 liter 2 1 NIBO bensen < mg/m3 2 1 WIDF toluen < mg/m3 2 1 WIDF etylbensen < mg/m3 2 1 WIDF m,p-xylen < mg/m3 2 1 WIDF o-xylen < mg/m3 2 1 WIDF xylener, summa* < mg/m3 2 1 WIDF MTBE < mg/m3 2 1 WIDF aromater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C6-C8 <0.85 mg/m3 2 1 WIDF alifater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C10-C12 <0.85 mg/m3 2 1 WIDF Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 12 liter 2 1 NIBO bensen < mg/m3 2 1 WIDF toluen < mg/m3 2 1 WIDF etylbensen < mg/m3 2 1 WIDF m,p-xylen < mg/m3 2 1 WIDF o-xylen < mg/m3 2 1 WIDF xylener, summa* < mg/m3 2 1 WIDF MTBE < mg/m3 2 1 WIDF aromater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C6-C8 <0.85 mg/m3 2 1 WIDF alifater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C10-C12 <0.85 mg/m3 2 1 WIDF Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 12 liter 2 1 NIBO bensen < mg/m3 2 1 WIDF toluen < mg/m3 2 1 WIDF etylbensen < mg/m3 2 1 WIDF m,p-xylen < mg/m3 2 1 WIDF o-xylen < mg/m3 2 1 WIDF xylener, summa* < mg/m3 2 1 WIDF MTBE < mg/m3 2 1 WIDF aromater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C6-C8 <0.85 mg/m3 2 1 WIDF alifater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C10-C12 <0.85 mg/m3 2 1 WIDF ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

96 Rapport Sida 3 (5) T JRVXMLAG7L Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 12 liter 2 1 NIBO bensen < mg/m3 2 1 WIDF toluen < mg/m3 2 1 WIDF etylbensen < mg/m3 2 1 WIDF m,p-xylen < mg/m3 2 1 WIDF o-xylen < mg/m3 2 1 WIDF xylener, summa* < mg/m3 2 1 WIDF MTBE < mg/m3 2 1 WIDF aromater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C6-C8 <0.85 mg/m3 2 1 WIDF alifater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C10-C12 <0.85 mg/m3 2 1 WIDF Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 12 liter 2 1 NIBO bensen < mg/m3 2 1 WIDF toluen < mg/m3 2 1 WIDF etylbensen < mg/m3 2 1 WIDF m,p-xylen < mg/m3 2 1 WIDF o-xylen < mg/m3 2 1 WIDF xylener, summa* < mg/m3 2 1 WIDF MTBE < mg/m3 2 1 WIDF aromater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C6-C8 <0.85 mg/m3 2 1 WIDF alifater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C10-C12 <0.85 mg/m3 2 1 WIDF ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

97 Rapport Sida 4 (5) T JRVXMLAG7L Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign volym 12 liter 2 1 NIBO bensen < mg/m3 2 1 WIDF toluen < mg/m3 2 1 WIDF etylbensen < mg/m3 2 1 WIDF m,p-xylen < mg/m3 2 1 WIDF o-xylen < mg/m3 2 1 WIDF xylener, summa* < mg/m3 2 1 WIDF MTBE < mg/m3 2 1 WIDF aromater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C6-C8 <0.85 mg/m3 2 1 WIDF alifater >C8-C mg/m3 2 1 WIDF alifater >C10-C12 <0.85 mg/m3 2 1 WIDF Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 12 liter 2 1 NIBO bensen < mg/m3 2 1 WIDF toluen < mg/m3 2 1 WIDF etylbensen < mg/m3 2 1 WIDF m,p-xylen < mg/m3 2 1 WIDF o-xylen < mg/m3 2 1 WIDF xylener, summa* < mg/m3 2 1 WIDF MTBE < mg/m3 2 1 WIDF aromater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C6-C8 <0.85 mg/m3 2 1 WIDF alifater >C8-C10 <0.85 mg/m3 2 1 WIDF alifater >C10-C12 <0.85 mg/m3 2 1 WIDF ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

98 Rapport Sida 5 (5) T JRVXMLAG7L * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket Meny A1+vinylklorid. Bestämning av klorerade alifater i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS Rev Paket Meny A8, Petrolpack. Bestämning av BTEX, MtBE, aromat-& alifatfraktioner i luftprover. Provtagning med kolrör. Mätning utförs med GC-MS Rev NIBO WIDF Godkännare Niklas Bodén William Di Francesco Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

99 Rapport Sida 1 (4) T K9W9JABHLL Ankomstdatum Structor Miljö Öst AB Utfärdad Malin Montelius Projekt Bestnr Teknikringen 1E Linköping Sweden Analys av luft Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 480 liter 1 1 NIBO naftalen µg/m3 1 1 CL acenaftylen <0.021 µg/m3 1 1 CL acenaften <0.021 µg/m3 1 1 CL fluoren <0.021 µg/m3 1 1 CL fenantren <0.021 µg/m3 1 1 CL antracen <0.021 µg/m3 1 1 CL fluoranten <0.021 µg/m3 1 1 CL pyren <0.021 µg/m3 1 1 CL benso(a)antracen <0.021 µg/m3 1 1 CL krysen <0.021 µg/m3 1 1 CL benso(b)fluoranten <0.021 µg/m3 1 1 CL benso(k)fluoranten <0.021 µg/m3 1 1 CL benso(a)pyren <0.021 µg/m3 1 1 CL dibenso(ah)antracen <0.021 µg/m3 1 1 CL benso(ghi)perylen <0.021 µg/m3 1 1 CL indeno(123cd)pyren <0.021 µg/m3 1 1 CL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

100 Rapport Sida 2 (4) T K9W9JABHLL Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 360 liter 1 1 NIBO naftalen <0.028 µg/m3 1 1 CL acenaftylen <0.028 µg/m3 1 1 CL acenaften <0.028 µg/m3 1 1 CL fluoren <0.028 µg/m3 1 1 CL fenantren <0.028 µg/m3 1 1 CL antracen <0.028 µg/m3 1 1 CL fluoranten <0.028 µg/m3 1 1 CL pyren <0.028 µg/m3 1 1 CL benso(a)antracen <0.028 µg/m3 1 1 CL krysen <0.028 µg/m3 1 1 CL benso(b)fluoranten <0.028 µg/m3 1 1 CL benso(k)fluoranten <0.028 µg/m3 1 1 CL benso(a)pyren <0.028 µg/m3 1 1 CL dibenso(ah)antracen <0.028 µg/m3 1 1 CL benso(ghi)perylen <0.028 µg/m3 1 1 CL indeno(123cd)pyren <0.028 µg/m3 1 1 CL Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 480 liter 1 1 NIBO naftalen 0.12 µg/m3 1 1 CL acenaftylen <0.021 µg/m3 1 1 CL acenaften <0.021 µg/m3 1 1 CL fluoren <0.021 µg/m3 1 1 CL fenantren <0.021 µg/m3 1 1 CL antracen <0.021 µg/m3 1 1 CL fluoranten <0.021 µg/m3 1 1 CL pyren <0.021 µg/m3 1 1 CL benso(a)antracen <0.021 µg/m3 1 1 CL krysen <0.021 µg/m3 1 1 CL benso(b)fluoranten <0.021 µg/m3 1 1 CL benso(k)fluoranten <0.021 µg/m3 1 1 CL benso(a)pyren <0.021 µg/m3 1 1 CL dibenso(ah)antracen <0.021 µg/m3 1 1 CL benso(ghi)perylen <0.021 µg/m3 1 1 CL indeno(123cd)pyren <0.021 µg/m3 1 1 CL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

101 Rapport Sida 3 (4) T K9W9JABHLL Er beteckning Provtagare Martin Lyth Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign volym 480 liter 1 1 NIBO naftalen <0.021 µg/m3 1 1 CL acenaftylen <0.021 µg/m3 1 1 CL acenaften <0.021 µg/m3 1 1 CL fluoren <0.021 µg/m3 1 1 CL fenantren <0.021 µg/m3 1 1 CL antracen <0.021 µg/m3 1 1 CL fluoranten <0.021 µg/m3 1 1 CL pyren <0.021 µg/m3 1 1 CL benso(a)antracen <0.021 µg/m3 1 1 CL krysen <0.021 µg/m3 1 1 CL benso(b)fluoranten <0.021 µg/m3 1 1 CL benso(k)fluoranten <0.021 µg/m3 1 1 CL benso(a)pyren <0.021 µg/m3 1 1 CL dibenso(ah)antracen <0.021 µg/m3 1 1 CL benso(ghi)perylen <0.021 µg/m3 1 1 CL indeno(123cd)pyren <0.021 µg/m3 1 1 CL ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

102 Rapport Sida 4 (4) T K9W9JABHLL * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket Meny C2. Bestämning av polycykliska aromatiska kolväten, PAH, i luftprov. Provtagning med XAD-2 rör. Mätning utförs med GC-MS. Rev CL NIBO Godkännare Camilla Lundeborg Niklas Bodén Utf 1 1 För mätningen svarar GBA, Flensburger Straße 15, Pinneberg, Tyskland, som är av det tyska ackrediteringsorganet DAkkS ackrediterat laboratorium (Reg.nr. D-PL ). DAkkS är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade på följande adresser: Flensburger Straße 15, Pinneberg Daimlerring 37, Hildesheim Brekelbaumstraße1, Hameln Im Emscherbruch 11, Herten Bruchstraße 5c, Gelsenkirchen Meißner Ring 3, Freiberg Goldtschmidtstraße 5, Hamburg Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
