Ökad lönsamhet med Trellex Poly-Cer

Transkript

1

2 Ökad lönsamhet med Trellex Poly-Cer

3 Trellex Poly-Cer är utvecklat för att vara utomordentligt slitstark, även vid stora och snabba materialflöden. Den unika utformningen av keramkroppar ger en ökad livslängd och har stötupptagande egenskaper. Med Poly-Cer minskas även ljud och vibrationer. Lång livslängd lägre totalkostnad Genom att kombinera de bästa egenskaperna hos gummi och keramer erhålls en förlängd livslängd i jämförelse med andra slitskydd. De extremt hårda keraminsatserna är unikt motståndskraftiga mot glidande slitage, medan de elastiska egenskaperna hos gummit effektivt dämpar stötar. Täcker stötar från svåra vinklar Trellex Poly-Cer skyddar mot stötar i vinklar som är svårhanterliga med gummi och stål, och ger därför högre tillgänglighet. T ex tilllämpningar med överföringspunkter i transportsystemet och materialdeflektorer mm. Unik design av keramer ökad effekt Keramer placerade i ett sicksackmönster skyddar mot slitagediken. Med den unika flaskliknande designen hålls keramerna fast och absorbtionsförmågan vid vinklade materialflöden ökas. Enkel att installera minskat driftstopp Standardstorlekar och anpassade lösningar tillsammans med ett pålitligt och flexibelt fästsystem ger enkel, snabb och säker installation. Miljöanpassade produkter Trellex-produkterna överträffar de tuffaste miljökraven. Både under tillverkning men även i kundens arbetsmiljö, där till exempel ljudnivåer kan minskas med upp till 50 %. Fri från PAH Trellex gummiblandning innehåller inga PAH-ämnen (polycykliska aromatiska kolväten) ämnen som har påvisat en ökad risk för cancer. 筛分和输送解决方案 3

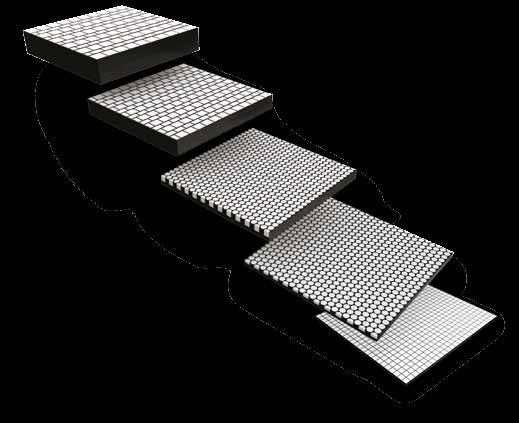

4 Framtidens kompositprodukter! Trellex Poly-Cer kombinerar det bästa hos slitstarka och stötabsorberande material. Trellex Poly-Cer S Trellex Poly-Cer S är konstruerad av slitgummi med inbyggda keramkroppar som varmvulkaniserats tillsammans och kombinerats med ett limskikt. Förstklassig slitstyrka i tillämpningar med glidande slitage och höga materialhastigheter, särskilt när materialet har en låg anslagsvinkel. Trellex Poly-Cer S är anpassad för medeltung och lätt applikation inom gruvindustrin samt lättare tilllämpningar inom sten- och grusindustrin. Sammanlagda tjockleken är 8 mm (5/16 ). Trellex Poly-Cer 10S Förstklassigt slitskydd för krävande miljöer, med låga anslagsvinklar och höga materialflöden. Trellex Poly-Cer 10S är det tunna alternativet vid användningsområden där fodrets vikt och tjocklek är begränsade. Typiska användningsområden är matare, stup och överföringspunkter i bandtransportörsystem. Sammanlagda tjockleken är 20 mm (3/ ). Trellex Poly-Cer S 8/0 Trellex Poly-Cer 10S 20/5 Förklaring av produktnamnen 20S 20 Keramikens tjocklek S Keramikens standardkvalitet 35/5 35 Poly-Cer-plattans totala tjocklek inklusive keramik 5 Stålförstärkningens tjocklek 筛分和输送解决方案

5 Trellex Poly-Cer 20S Med mer än 15 år på marknaden är Trellex Poly-Cer 20S den äldsta produkten inom Poly-Cer-familjen. Det är en allsidig slitageplatta med många användningsområden. Poly-Cer 20S ger förstklassiga resultat vid stora volymer och höga materialhastigheter. Typiska användningsområden är stup och överföringspunkter i bandtransportörsystem, liksom materialdeflektorer och siktstup. Sammanlagda tjockleken är 35 mm (1 5/16 ). Trellex Poly-Cer 38S Den unika utformningen av keramkroppar och dess sicksackmönster öppnar för mer krävande tillämpningar med stora material, höga volymflöden och vinklade stötar. Patenterad design. Sammanlagda tjockleken är 6 mm (2 1/2 ). Trellex Poly-Cer 70S Trellex Poly-Cer 70S är en ännu kraftigare version av Trellex Poly-Cer 38S, med en liknande unik utformning av keramer i ett sicksackmönster som klarar extrema material, volymer och vinklar. Lösningen för lång livslängd. Patenterad design. Sammanlagda tjockleken är 95 mm (3 3/ ). Trellex Poly-Cer 20S 35/5 Trellex Poly-Cer 38S 6/5 Trellex Poly-Cer 70S 95/5 筛分和输送解决方案 5

6 Applikationsguide Denna guide hjälper dig att jämföra och välja den Poly-Cer-produkt som passar bäst och ger mest värde i din applikation. Applikationsguide Poly-Cer S Högsta fallhöjd 1 m Anslagsvinkel 0-20 Materialstorlek max 25 mm Applikationsguide Tillämpningsguide Poly-Cer 10S och 20S Fallhöjd, m Fallhöjd, fot Poly-Cer 20S 35/5 anslagsvinkel 0-30 Poly-Cer 20S 35/5 anslagsvinkel Poly-Cer 10S 20/5 anslagsvinkel 0-30 Poly-Cer 10S 20/5 anslagsvinkel Materialstorlek, mm / tum Applikationsguide Poly-Cer 38S och 70S Fallhöjd, m 3 2 Fallhöjd, fot Poly-Cer 70S 95/5 anslagsvinkel 0-30 Poly-Cer 70S 95/5 anslagsvinkel Poly-Cer 38S 6/5 anslagsvinkel 0-30 Poly-Cer 38S 6/5 anslagsvinkel Materialstorlek, mm / tum Anm.: Föreslagna Poly-Cer infordringar skall ses som rekommendationer. Metso tar inget ansvar för dessa. 6 筛分和输送解决方案

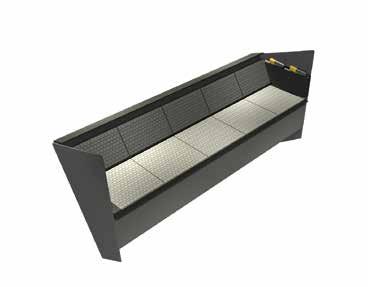

7 Trellex Poly-Cer för påmatningsplan, siktar Lösningen är baserad på antingen Trellex gummisystem eller Trellex Poly-Cer lösning eller en kombination av båda. Poly-Cer lösningen ger ett unikt överlappande tätningssystem som hindrar materialansamling mellan infodring och sikt. Gummiförstärkt baksida ger extra stöd och bättre tätning mellan infodring och sikt, tack vare utformningen av den integrerade förstärkningen. Trellex Poly-Cer slitbalk 100/38S Poly-Cer standardslitbalk är 100 mm ( ) bred och 100 mm ( ) hög. Den har invulkad alu-skena på undersidan för T-bultsinfästning och samma översida med keramer som Poly-Cer 38S. Böjningsradie Man kan vid behov böja Trellex Poly-Cer 10S och 20S. Minsta möjliga innerradie som kan böjas utan skador är 250 mm (10 ). Fästsystem Svetsbultsinfästning Torra arbetsförhållanden Svetsbult + enkel bricka + nyloc-mutter T-bultsinfästning Torra arbetsförhållanden T-bult + enkel bricka + nyloc-mutter Våta arbetsförhållanden Våta arbetsförhållanden Svetsbult + gummitätning + T-bult + gummitätning + kupad bricka + nyloc-mutter kupad bricka + nyloc-mutter 筛分和输送解决方案 7

8 Metso Minerals (Sweden) AB Screening and Conveyor Solutions P.O. Box 132 SE Trelleborg Sweden Phone: Fax: For contact or information about your nearest sales office please visit: Subject to alteration without prior notice. Brochure No SBL/Trelleborg-Swedish Metso Printed in Sweden

9 Screening and Conveyor Solutions Trellex Poly-Cer SE Slitskydd för maximal produktivitet och vinst
