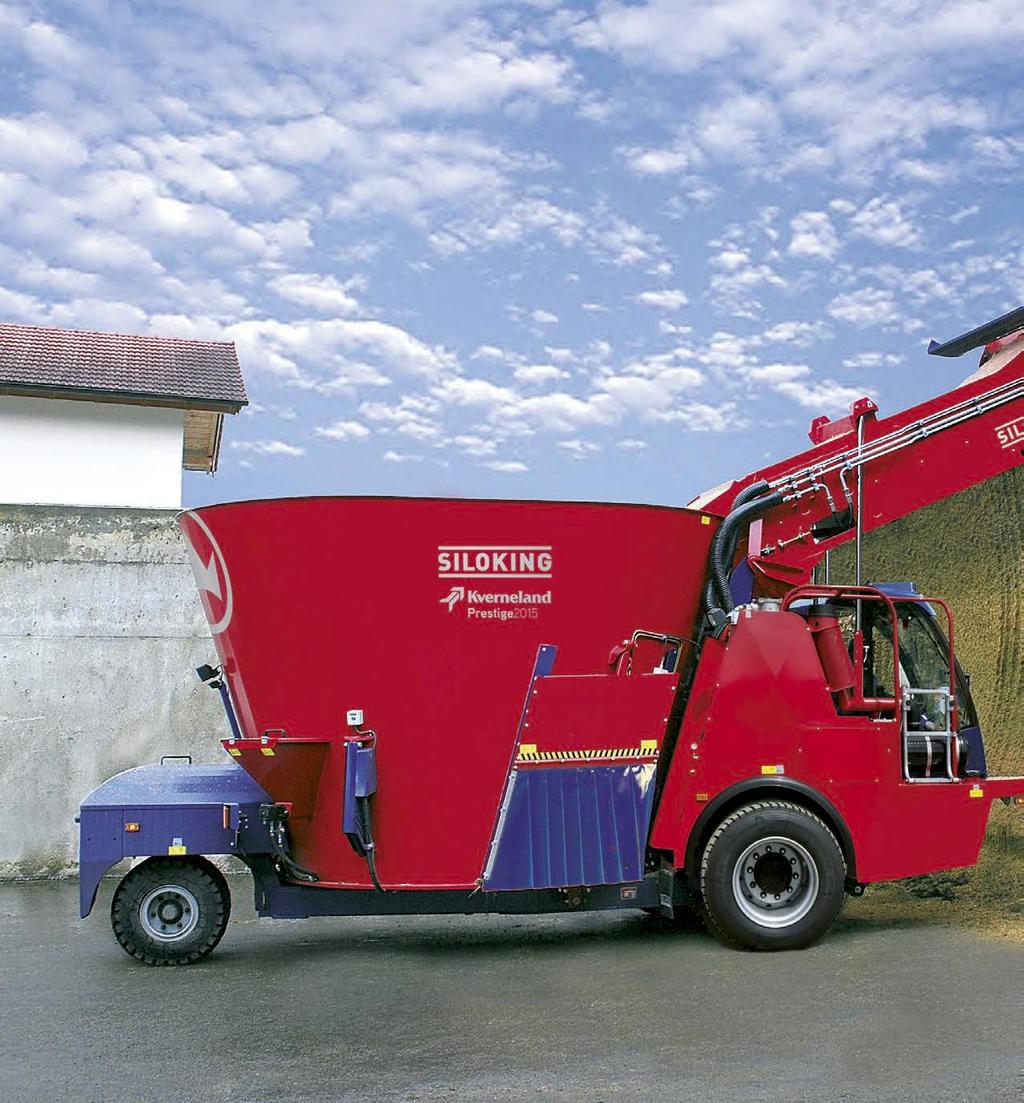

1 Prestige Självgående foderblandare Smidighet, enkelhet och komfort

2 Perfekt blandning Noggrant beräknade givor av homogent mixade och omsorgsfullt utvalda komponenter med optimal struktur ger dina djur maximalt välbefi nnande. Låga arbetskostnader En maskin och en förare. Jämför detta med den traditionella blandarlösningen med en traktor med förare och bogserad mixare, plus en ytterligare förare med traktor för lastning. Inte bara maskininvesteringen blir intressant även underhållskostnaden påverkas på ett positivt sätt. Planera och minimera avståndet mellan de olika foderkomponenterna. Systemet med en maskin och en förare för lastning, transport och utfodring av ett högvärdigt foder ger optimalt utnyttjande av tillgänglig arbetsinsats. Ekonomi och effektivitet! 2

3 Den ultimata arbetsmiljön Oavsett om brukningsenheterna är familjejordbruk eller större företag utnyttjas teknisk utrustning allt mera och hårdare. Likaså får många gånger också förarna längre och tuffare arbetsdagar. Därför blir en noggrant och ergonomiskt utformad förarplats allt viktigare. Friska och motiverade förare gör alltid ett bättre jobb! Maskiner och tillbehör anpassade för just dina behov Det fi nns en självgående blandare för alla behov. Välj bland t ex chassier, fjädringstyper, och hastighetsalternativ upp till 40 km/h för att skapa en maskin som passar just dig. Kombinera med olika typer av avlastningselevatorer och vågsystem så har du en exklusivt skräddarsydd lösning för just din gård. Scanna koden för att se en video. 3

4 4 Ge en optimal fodergiva - spara samtidigt både tid och pengar!

5 Framsynta lantbrukare ser, oavsett verksamhetens storlek, nödvändigheten av effektivitet och ekonomi. Prestigeseriens självgående foderblandare från Kverneland Siloking klarar kraven fullt ut. Serien omfattar modeller med en eller två blandarskruvar från 10 till 20 m 3. 5

6 Klartext: Prestigeseriens nya självgående blandare är fyllda med värdefulla funktioner och argument som gör investeringen självklar! Oslagbar smidighet Maskinernas kompakta byggnadssätt är avgörande för funktionern i trånga utrymmen. Den unika styrningen av det tredje hjulet ger minsta tänkbara vändcirkel och den låga totalhöjden ger tillträde till de fl esta stallar. Självlastande fräshuvud Ett 2m brett fräshuvud tar snabbt fodret till blandarbehållaren via en elevator. Fräshuvudet är utformat för att lasta alla fodertyper snabbt men också skonsamt.. Konisk blandarkammare Konisk blandarkammare ger snabb upplösning av balar och block samt effektiv blandning. Den inbyggda halmringen i kammarens överdel optimerar materialfl ödet under blandningen och eliminerar risken för att foder förblir oblandat längs kanterna. Turbo blandarskruv Blandarskruvens höjd är exakt anpassad till blandarbehållarens höjd vilket ger noggrann och snabb blandning med låg effektåtgång. Tack vare dubbla skruvfronter blir inte bara blandningsarbetet snabbt, även avlastningen sker i jämn takt och lämnar en likformig fodersträng på foderbordet Deluxe förarhytt Lågt insteg, ergonomiskt utformade reglage och utmärkt sikt är kännetecken för Prestigeseriens förarhytter. Stor möda har lagts på att ge föraren en så komfortabel arbetsmiljö som möjligt. Den multifunktionella joysticken, den extra stora vindrutan och kameraövervakningen är några exempel på detta. 6

7 Prestigeserien: Enmanssystem Det behövs endast en man för att sköta lastning, blandning och utfodring. Lasttraktor är överflödig. Dyrbar utrustning och arbetskraft kan sparas och endast en maskin behöver hållas igång i vinterkylan. Prestige 1612 Volym: Prestige 12 12m 3 Prestige 13 13m 3 Prestige 16 16m 3 Prestige 2615 Volym: Prestige 15 15m 3 Prestige 20 20m 3 7

8 Den ultimata smidigheten... Kompakt, allsidig och stark Kombinationen av lågt byggnadssätt och bakhjulsstyrning ger oslagbar framkomlighet även i små och trånga utrymmen. Smala silos, låga portar och trånga passager är inga problem för Prestige självgående blandare. Den smala monteringen av bakhjulen eliminerar risken för att hjulen rullar i det utlagda fodret. särskilt viktigt i trånga passager. Som tillval kan blandaren utrustas med dubbla luckor för samtidig avlastning på båda sidor. Den unika trepunktsfjädringen eliminerar vridkrafter i den kraftiga huvudramen. Resultatet; lång livslängd och säker vägning av foderkomponenterna. Smalt monterade bakhjul med stora styrvinklar innebär suverän smidighet. 8

9 Unik trehjulslösning Prestigeseriens självgående foderblandare har en unik trehjulskonstruktion bakaxelns styrhjul gör att maskinen svänger runt den främre axeln. Det är en överlägsen egenskap i trånga utrymmen. Bakhjulsstyrning innebär minsta möjliga vändradie plus enkel och effektiv manövrering vid både lasting och utfodring. Fodret hamnar på rätt plats och onödigt spill undviks. De smalt placerade styrhjulen gör också att maskinen kan placeras så att fräshuvudet kan nå allt foder ända in till silons sidoväggar. På så sätt elimineras manuellt arbete och foderförluster. Prestige kan arbeta i utrymmen med begränsade mått. Lågt och smalt byggnadssätt gör Prestige till ett alternativ även i äldre byggnader. Trehjulssystemet garanterar att inga hjul rullar i utlagt foder. 9

10 10 Självlastande fräshuvud

11 Kvalitetsfoder...snabbt! Det 2 m breda fräshuvudet har utformats för att ge ett snabbt men varsamt materialfl öde så att det avlevererade fodret ska bli rätt sammansatt och noggrant blandat med väl bevarad struktur. De keramiskt belagda knivarna är speciellt utformade för att fräsa loss material så effektivt som möjligt. Knivarna har lång livslängd men är ändå vändbara för att kunna utnyttjas maximalt. Exakt vägning För att vägningen ska vara exakt så vägs material i fräshuvud, elevator och blandarkammare. Elevatorn kan till och med reverseras för att tömmas på oönskade fodermängder. Det programmerbara vågsystemet hjälper föraren att förbereda exakta blandningar. Direkt bakom knivarna sitter styrvingar som för fodret mot fräshuvudets mitt och vidare till lastelevatorn som sedan för materialet till blandarkammaren. Eventuella blockeringar I elevatorkanalen kan lösas enkelt genom reversering av elevatorn. Manövrering sker från förarplatsen. 11

12 Konisk blandarkammare för minskad blandningstid Turboskruven Blandarskruvens höjd är exakt anpassad till blandarbehållarens höjd vilket ger noggrann och snabb blandning med låg effektåtgång. Den stora blandarskruven roterar långsamt vilket innebär skonsam behandling av fodret. Tack vare den extra skrapvingen placerad 180 från skruvens front blir inte bara blandningsarbetet snabbt, även avlastningen sker i jämn takt och lämnar en likformig fodersträng på foderbordet Turboskruvarna är utrustade med mycket slitstarka knivfronter, (St 70) och justerbara, belagda XS-knivar som ger maximal slitstyrka. Blandarskruvens knivfront har låg profil för att minska effektåtgången. Detta gör också att koncentrat och andra mindre foderkomponenter säkert lyfts från behållarens botten och blandas in redan från blandningens start. Turboskruven kan också förses med en magnet som fångar främmande metallföremål under blandningen. En värdefull möjlighet för att minska förekomsten av farliga föremål i fodret. 12

13 Konisk blandningskammare Blandningskammaren med den inbyggda halmringen och blandarskruven är perfekt matchade mot varandra för att ge ett foder med hög kvalitet, likformig blandning och en väl fungerande avlastning även när foderkomponenter med långa strålängder ingår. Den koniska formen förstärker fodrets rörelse från toppen tillbaka mot botten vilket ger snabb upplösning av block och balar. Skruven behöver därför rotera färre varv per blandning vilket ökar produktiviteten och minskar bränsleåtgången. Behållarens halmring styr foderfl ödet tillbaka mot skruvarna och förhindrar att oblandat foder blir kvar längs behållarens kanter. Blandningsprocessen effektiviseras då blandningstiden förkortas och foderstukturen bevaras på en önskad nivå. XS-knivarna är tillverkade av härdat material och kan justeras för olika blandningsbehov. Turboskruvens låga knivfront ger effektiv upptagning av koncentrat och påskyndar blandningen. De hydrauliska motknivarna underlättar blandning och avlastning. De regleras hydrauliskt från förarplatsen. 13

14 Förarplatsen Ergonomisk hyttdesign Vi vill att föraren av blandaren ska vara lika nöjd med maskinen som korna med fodret och därför är Prestigeseriens förarhytt utformad helt utifrån målet att ge föraren bästa tänkbara arbetsmiljö. All manövrering kan bekvämt ske från det avfjädrade förarsätet. Multifunktionsjoysticken styr de flesta lastnings- och avlastningsfunktioner. Förarplatsens placering och den förlängda vindrutan ger mycket god överblick över lastningsarbetet - fräshuvudet är synligt i hela arbetsområdet från marknivå till högsta läge. Eluppvärmda backspeglar, rejält ventilationssystem i kabinen och stora torkare hjälper till att hålla sikten från förarplatsen på topp också när det är stora temperaturskillnader mellan hyttluft och omgivning. Värmeanläggningen återcirkulerar luften från golvet vilket ger ren vindruta (och varma fötter!) och den bekväma förarstolen hjälper också till att göra även långa arbetsdagar trevliga. 14

15 Videokameror med färgskärmar tillhör standardutrustningen och ger överblick över blandarkammaren. När backväxeln aktiveras växlar bildskärmen automatiskt över till back-kameran för att underlätta backningen. Det låga insteget underlättar på- och avstigning och innebär att de där småjobben på utsidan maskinen blir gjorda Sikten vid lastning är i det närmaste obegränsad. 15

16 Drivsystemet ekonomi, effektivitet och tillförlitlighet Motor och hydraulsystem är placerade central i maskinen. Kort drivlina till fräshuvudet, blandaren och till drivhjulen garanterar ett effektivt drivsystem. Det innebär lågt effektbehov och lägre bränsleförbrukning. Perfekt viktfördelning Den centralt placerade motorn med hydraulsystem, lastningselevatorn med fräshuvud och en huvuddel av blandarkammarens vikt belastar den främre drivande hjulaxeln. Hela drivsystemet kyls via en extra stor kylare det betyder att du även vid full belastning, i extrem värme och i dammiga förhållanden kan vara säker på att kylsystemet är tillräckligt. Därför är maskinen extremt stabil och belastningen på drivhjulen gör att framkomligheten blir överlägsen i besvärliga förhållanden som vinterväglag och starkt kuperad terräng. Ett automatiskt reningssystem som vänder luftströmmen genom kylaren med jämna intervaller håller kylaren ren från damm vilket minimerar den manuella rengöringen. 16

17 Enkelt underhåll Nyckeln till bekymmersfri funktion under lång tid är reguljärt, planerat underhåll. Prestigeseriens självgående blandare har konstruerats för enkelt underhåll av en person. Motorutrymmet är lättillgängligt och hydrauloljans nivå är tydligt synlig via nivåglas. Kylarmaskeringen är öppningsbar för enkelt tillträde till motor- och hydrauloljekylare. Ett förfi lter förlänger intervallerna mellan rengöring av luftfi ltret. Alla smörjpunkter är bekvämt placerade inga komplcerade smörjprocesser! Enkel luftfilterservice. De lätt åtkomliga batterierna har en torr, skyddad placering. Prestigeseriens konstruktion minimerar servicetiden tack vare att alla smörjpunkter är lätt åtkomliga. Hydrauloljans nivåglas ger tydlig information. 17

18 Tillval Alternativ transporthastighet 15, 25 eller 40 km/h. Avlastningsluckor och elevatorer. Påfyllningstratt med hydrauldriven skruv för enkel inblandning av små komponentmängder som mineraler. Säker och bekväm transport Luftfjädring (på modeller med 25 km/h och 40 km/h chassi) absorberar stötar, skyddar både förare och foderblandare. Luftkonditionering. Elektriska luckindikatorer för exakt kontroll av luckornas läge. Fällbar backspegel för underlättad passage av trånga utrymmen. Dataöverföring till PC. 18

19 Tekniska Specifikationer Typ Prestige 1612 Prestige 2615 Blandarkammarens kapacitet 12m 3 13m 3 16m 3 15m 3 20m 3 Dimensioner Längd (m) Bredd (m)* Höjd (m) Tomvikt (kg) Däck Däck, bakaxel 27x10x12 27x10x12 27x x10x12 245/70 R17.5 Däck,framaxel 400/70 400/70 400/70 400/70 495/45 R22.5 R22.5 R22.5 R22.5 R22.5 Totalbredd över hjulen (m) Övrigt Varvtal blandarskruvar (rpm) 40/17 40/17 40/21 40/17 40/21 Antal vågceller Effekt standardmotor (kw/hp) 94(128) 94(128) - 95(128) - Effekt tillvalsmotor (kw/hp) 129(175) 129(175) 129(175) 129(175) 129(175) Transporthastighet (km/h) 15/25/40 15/25/40 15/25 15/25/40 25 Vändcirkeldiameter (m) * ökar vid tillval av elevator Information som lämnas I denna broschyr är endast avsedd att vara av allmän karaktär för internationell spridning. Avsikten är att informationsinnehållet ska vara så riktigt som möjligt. Om det mot förmodan förekommer felaktigheter kan detta inte orsaka att legala krav ställs på Kverneland Group. Modeller, specifikationer och utrustningar kan variera från land till land. Kontakta din återförsäljare för närmre information. Kverneland Group förbehåller sig rätten att när som helst göra ändringar i konstruktioner eller specifikationer, liksom att lägga till eller ta bort funktioner på maskiner som visas eller beskrivs I denna broschyr, utan vidare ansvar för köp gjorda före eller efter att ändring genomförts. Viss skyddsutrustning kan vara demonterad på bilder av maskiner. Detta är gjort endast för att bättre visa och beskriva vissa av maskinernas funktioner. För att undvika skaderisker får aldrig skyddsutrustningar demonteras. Om det ändå blir nödvändigt att demontera sådan utrustning t.ex. vid underhåll, kontakta lämplig hjälp från tekniker. Kverneland Group Kerteminde AS. 19
