1 KATALOG 208 SLANGPAKET

2 INNEHÅLL SLANGPAKET TÄND, TRYCK OCH SVETSA...3 MIG slangpaket...4 Luftkylda MIG slangpaket...4 Slitdelar till luftkylda MIG slangpaket...8 Vattenkylda MIG slangpaket... Slitdelar till vattenkylda MIG slangpaket...4 Push-pull slangpaket...6 Slitdelar till Push-pull slangpaket...7 Migair slangpaket med rökutsug...8 Kontaktrör och Kontaktrörsfästen...9 Reservedelar ZA...22 Trådledare...23 TIG Ergo slangpaket...24 Slitdelar till TIG Ergo slangpaket...29 TIG Adjust Specialdelar till TIG 20/22/ Speciallösningar...35 Slitdelar efter individuella behov...36 Plasmaskärslangar...37 Plasmasvetsslanger...39 Slitdelar till plasmasvetsslangar...40 Wolframelektroder...4 Slitdelar i butiks-blisterpack

3 TÄND, TRYCK OCH SVETSA MIGATRONIC Som ledande leverantör av professionella svetslösningar har Migatronic fokus på att producera och leverera högkvalitets-slangpaket till MIG/MAG-, TIG-, mma- och plasmasvetsning. Migatronics slangpaket har ergonomisk korrekt design. De passar perfekt till både höger och vänster hand, och svetsaren undgår belastning på fingrar och handled. KONTAKT Migatronics medarbetare står naturligvis till förfogande, om du har frågor. För försäljnings-, leverans- och garantivillkor hänvisas till KATALOGEN INNEHÅLLER INFORMATION OM: slangpaket teknisk data Vi reserverar oss för ändringar av priser och specifikationer samt tryckfel. Den levererade produkten kan avvika från bilden. 3

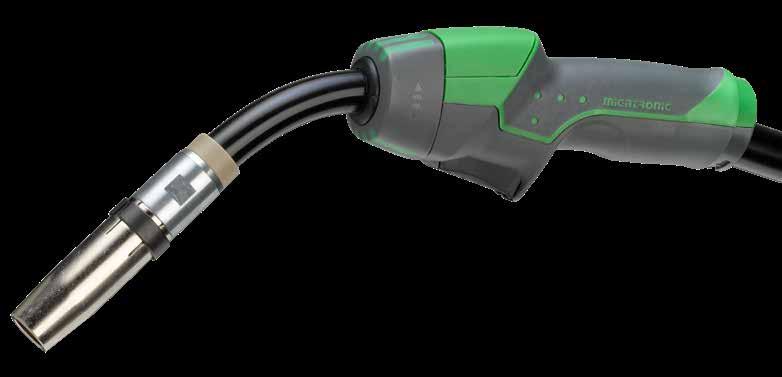

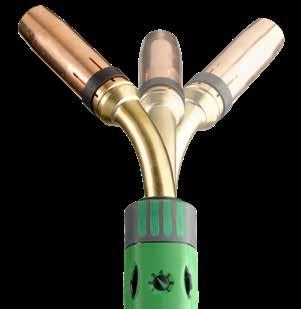

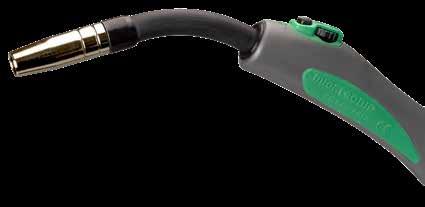

4 MIG SLANGPAKET - LUFTKYLD MIG-A Twist Vridbar svanhals Ergonomisk korrekt arbetsställning oavsett svetsvinkel Kan vridas upp till 90 åt båda hållen och stegvis i intervaller av 5. Kan fås i 60 olika konfigurationer Tillbehör: gaskåpor, svanhals, gasspridare och trådledare Tre olika moduler kan monteras/eftermonteras på handtaget Passar till alla märken av slangpaket FÖRKORTNINGAR MIG: ML = Migatronic luftkylt slangpaket 300 = Modelllstorlek R = Fjärreglering/Dialog 8 m = Längd AH = Advanced handtag/manager ALU = Teflon trådledare ZA = Euro anslutning FKS = Dubbel vattenkylning med extra kylning av gaskåpa KD = Separat munstyckshållare Art. nr. Modell ML40 Softgrip 360 3m 0,8 ZA ML50 TWIST 3m 0, ML50 TWIST 4m 0, ML 50 TWIST 5m 0, ML50 TWIST 3m,0 ALU ML50 TWIST R 3m 0, ML50 TWIST R 4m 0, ML50 TWIST R 3m,0 ALU ML6 3m RallyMIG 6i 8098 ML6 Softgrip 360 3m 0,8 ZA ML6 Softgrip 360 3m XE ML240 TWIST 3m 0, ML240 TWIST 4m 0, ML240 TWIST 5m 0, ML240 TWIST 3m,0 ALU ML240 TWIST 3m,0 ALU/RUSTFRI ML240 TWIST R 3m 0, ML240 TWIST R 3m,0 ALU ML240 TWIST R 3m,2 ALU ML240 TWIST R 4m 0, ML240 TWIST R 4m,0 ALU ML24 Softgrip 360 3m, ML24 Softgrip 360 4m, ML24 Softgrip 360 4m, ML250 TWIST 3m 0, ML250 TWIST 4m 0, ML250 TWIST 5m 0, ML250 TWIST 3m,0 stål ML250 TWIST R 3m 0,8 Art. nr. Modell ML250 TWIST R 4m 0, ML250 TWIST R 3m,0 ALU ML250 TWIST R 4m,0 ALU ML300 TWIST 3m, ML300 TWIST 4m, ML300 TWIST 5m, ML300 TWIST 3m,0 ALU ML300 TWIST 4m, ML300 TWIST R 3m, ML300 TWIST R 4m, ML360 TWIST 3m, ML360 TWIST 4m, ML360 TWIST 5m, ML360 TWIST 4m, ML360 TWIST 3m, ML360 TWIST R 3m, ML360 TWIST R 4m, ML380 HD TWIST 4m, ML400 TWIST 3m, ML400 TWIST 4m, ML400 TWIST 5m, ML500 TWIST 3m, ML500 TWIST 4m, ML500 TWIST 5m, Manager ML240 3M AHZA 25 0,8KD Manager ML240 4M AHZA 25 0,8KD Manager ML240 3M AHZA.0 ALU Manager ML360 3M AHZA 50,0KD Alla modeller levereras med spring pin. MODELL TWIST ML 40 ML 50/ 50 C/6 ML 240/24 ML 250 ML 300 ML 360 ML 380 ML 400 ML 500 Intermittens CO 2 60% 20 A 80 A 250 A 230 A 295 A 380 A 380 A 400 A 500 A Intermittens CO 2 0% 0 A 60 A 225 A 205 A 260 A 400 A 350 A 450 A Mixgas 60% 60 A 70 A 220 A 225 A 255 A 3 A 350 A 360 A 450 A Mixgas 0% 40 A 50 A 95 A 200 A 225 A 270 A 3 A 400 A Gasflow +/-5% 5 l/min. * 5 l/min. * 5 l/min. * 5 l/min. * 5 l/min. * 5 l/min. * 5 l/min. * 8 l/min. * 20 l/min. * Tråddiameter, mm 0,6-,2 0,6-,2 0,6-,6 0,6-,6 0,6-,6 0,6-,6 0,6-,6 0,8-2,4 0,6-2,4 Kabel, mm Vikt 0,9 kg 0,9 kg,2 kg,3 kg,6 kg,8 kg,9 kg,9 kg 2,0 kg Totalvikt kg, 3 m,8 kg,8 kg 2, kg 2, kg 2,5 kg 2,9 kg 3,0 kg 3,5 kg 3,6 kg Anslutning ZA ZA ZA ZA ZA ZA ZA ZA ZA * = Minimum gasflow för att hålla maximal prestanda 4

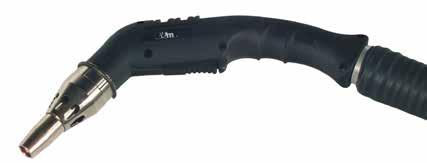

5 MIG SLANGPAKET - LUFTKYLD ML 6 & ML 24 Litet handtag, enkel hantering och flexibilitet. Kulled mellan slang och handtag Softgrip på svetshandtagets sidor Ergonomisk korrekt arbetsställning oavsett svetsvinkel. Levereras med standard komponenter av gaskåpor, svanhals, gasspridare och trådledare. Betjäningsenhet till steglös ström-/trådreglering kan monteras/eftermonteras på handtaget. ML6 Softgrip ML24 Softgrip Svanhalsen kan vridas 360 utan att använda verktyg Art. nr Enkel avtryckare Standardutrustning Maskinanslutning XE Maskin tilslutning ZA ÅRGANG Automig 80 XE Automig 200 XE Art. nr Enkel avtryckare med horisontell MIG regleringsknapp(rh). Kräver en elektronikbox MPS-4TF Art. nr Maskinanslutning ZA Maskin tilslutning ZA ÅRGANG Automig 8 Automig 83 Automig 22 Automig 223 Automig 23 Automig 27 Automig 273 Automig 250 XE Art. nr. Modell Kollo ML50C/ XR 3m ML50C / XE 3m ML50C ZA 3m 0,8 Maskinanslutning tilslutning X ZA ÅRGANG Automig 20 Automig 80 X Automig 40 Automig 85 X Automig 60 Automig 200 X Automig 250 X Maskinanslutning tilslutning XE ZA ÅRGANG Automig 80 XE Automig 200 XE Maskinanslutning tilslutning ZA ZA ÅRGANG Automig 8 Automig 83 Automig 22 Automig 223 Automig 23 5

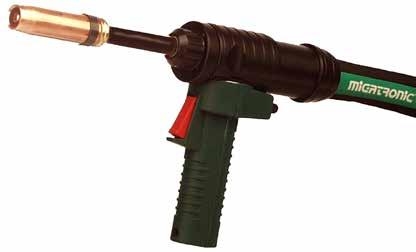

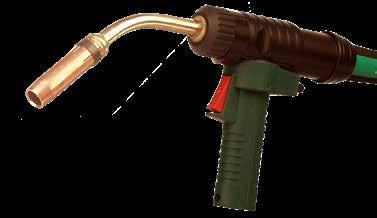

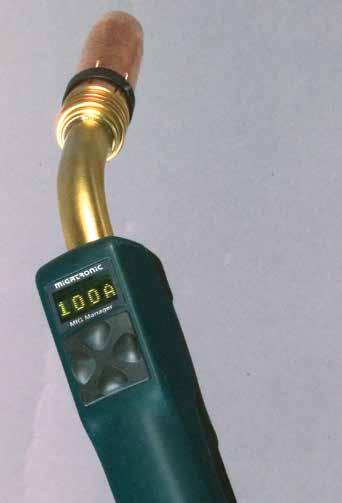

6 MIG SLANGPAKET - LUFTKYLD 2 Trigger och triggerstopp Trigger med mjukt avtryckarstopp och skifte mellan kort och lång vandring Alla modeller levereras med spring pin. Fjäderstift f/za luft Kulled ZA anslutning, vatten. Avtryckare komplett för MIG-A-TWIST Art. nr Art. nr MIG-A TWIST TRIGGER ADJUST PAL Fjäderstift f/za vatten Art. nr Art. nr MIG Manager - digital kommunikation med FLEX 2, Sigma och Galaxy svetsmaskiner Ergonomiskt korrekt och användarvänlig Justering och avläsning av parametrar i displayen MODELL MANAGER ML 240 ML 360 Intermittens CO 2 60% 250 A 380 A Intermittens CO 2 0% 225 A 340 A Mixgas 60% 220 A 3 A Mixgas 0% 95 A 270 A Gasflow +/-5% 5 l/min. * 5 l/min. * Tråddiameter, mm 0,6-,2 0,6-,2 Kabel, mm Vikt,2 kg,8 kg Totalvikt kg, 3 m 2, kg 4,0 kg Anslutning ZA ZA * = Minimum gasflow för att hålla maximal prestanda PASSAR TILL Inverterbaserad MIG/MAG SLANGPAKET FLEX SIGMA 2 & SIGMA GALAXY 300 C / S SIGMA 2 & SIGMA GALAXY400 C / S SIGMA 2 & SIGMA GALAXY500 C / S Manager ML240 3M AHZA 25 0,8KD KIT KIT Manager ML240 4 m AHZA 25 0,8KD KIT KIT Manager ML240 3M AHZA,0 ALU KIT KIT Manager ML360 3M AHZA 50,0KD KIT KIT (KIT) (KIT) KIT = Rekommenderas kräver MIG Manager kit (KIT) = Kan ej rekommenderas för maximal prestanda kräver MIG Manager kit 6

7 PASSAR TILL MIG/MAG med stegreglering Inverterbaserad MIG/MAG SLANGPAKET Automig Automig 273 MIG S 385x MIG S 445x RallyMig 6i/ Focus MIG 30 Automig² 83i Automig² 233i Automig² 273i Automig² 83i DUO Automig² 233i DUO Automig² 273i DUO Omega Yard 300/ Omega² 300 SIGMA SELECT 300 C / S SIGMA SELECT 400 C / S SIGMA SELECT 550 C / S SLANGPAKET UTAN KONTROLL ) ML40 Softgrip 360 3m 0,8 ZA (*) (*) ML50 TWIST 3 m 0,8 * * * (*) ML50 TWIST 4 m 0,8 * * * (*) ML50 TWIST 5 m 0,8 * * * (*) ML50 TWIST 3 m,0 ALU * * * (*) ) ML6 3 m RallyMIG 6i * 8098 ) ML6 Softgrip 360 3m 0,8 * * * (*) ML240 TWIST 3 m 0,8 * * (*) * * * * * * ML240 TWIST 3 m,0 ALU * * (*) * * * * * * ML240 TWIST 3m,0 ALU/Rostfritt * * (*) * * * * * * ML240 TWIST 4 m 0,8 * * (*) * * * * * * ML240 TWIST 5 m 0,8 * * (*) * * * * * * ) ML24 Softgrip m,0 * * (*) * * * * (*) 8099 ) ML24 Softgrip m,0 * * (*) * * * * (*) ) ML24 Softgrip m,2 * * (*) * * * * (*) ML250 TWIST 3 m 0,8 * * (*) * * * * * ML250 TWIST 4 m 0,8 * * (*) * * * * * ML250 TWIST 5 m 0,8 * * (*) * * * * * ML250 TWIST 3m,0 stål * * (*) * * * * * ML300 TWIST 3 m,0 * * (*) * * ML300 TWIST 3 m,0 ALU * * (*) * ML300 TWIST 4 m,0 * * (*) * * ML300 TWIST 4 m,2 * * (*) * * ML300 TWIST 5 m,0 * * (*) * * ML360 TWIST 3 m,0 * (*) * * * ML360 TWIST 3 m,6 KD * (*) ML360 TWIST 4 m,0 * (*) * * * ML360 TWIST 4 m,2 * (*) ML360 TWIST 5 m,0 * (*) * * * ML380 HD TWIST 4m,2 * (*) * * * * ML400 TWIST 3 m,2 * * * * * ML400 TWIST 4 m,2 * * * * * ML400 TWIST 5 m,2 * * * * * ML500 TWIST 3 m,2 * * * ML500 TWIST 4 m,2 * * * ML500 TWIST 5 m,2 * * * SLANGPAKET MED KONTROLL ML50 TWIST R 3 m 0,8 * * * (*) ML50 TWIST R 3 m,0 ALU * * * (*) ML50 TWIST R 4 m 0,8 * * * (*) ML240 TWIST R 3 m 0,8 * * (*) * * * * * ML240 TWIST R 3 m,0 ALU * * (*) * * * * * ML240 TWIST R 3 m,02 ALU * * (*) * * * * * ML240 TWIST R 4 m 0,8 * * (*) * * * * * ML240 TWIST R 4 m,0 ALU * * (*) * * * * * ML250 TWIST R 3 m 0,8 * * (*) * * * * * ML250 TWIST R 3 m,0 ALU * * (*) * * * * * ML250 TWIST R 4 m 0,8 * * (*) * * * * * ML250 TWIST R 4 m,0 ALU * * (*) * * * * * ML300 TWIST R 3 m,0 * * (*) * * ML300 TWIST R 4 m,0 * * (*) * * ML360 TWIST R 3 m,0 * (*) * * * ML360 TWIST R 4 m,0 * (*) * * * * Rekommenderas. (*) Kan ej rekommenderas för maximal prestanda. 7

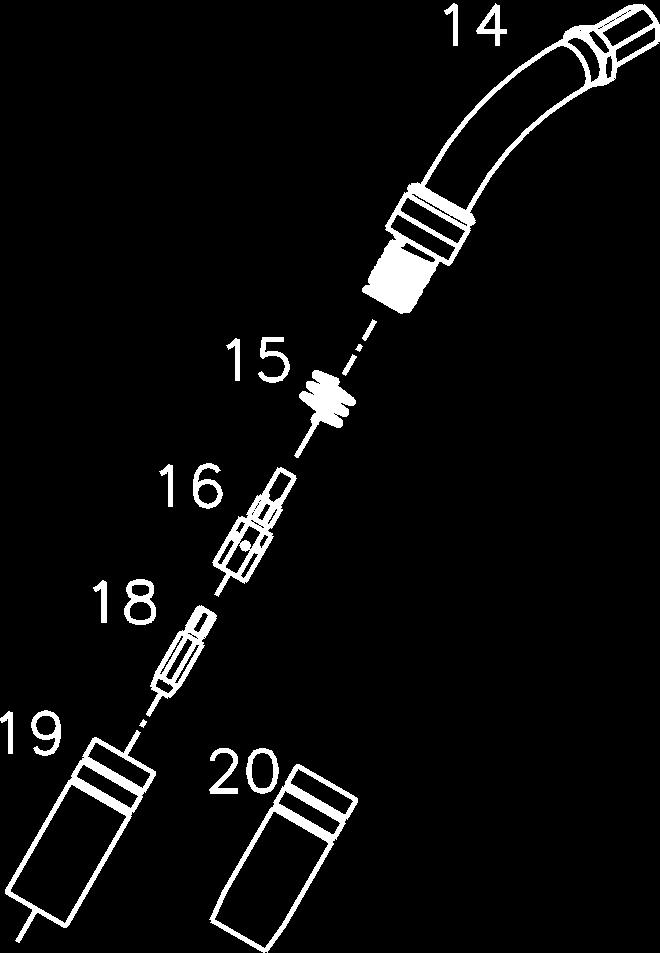

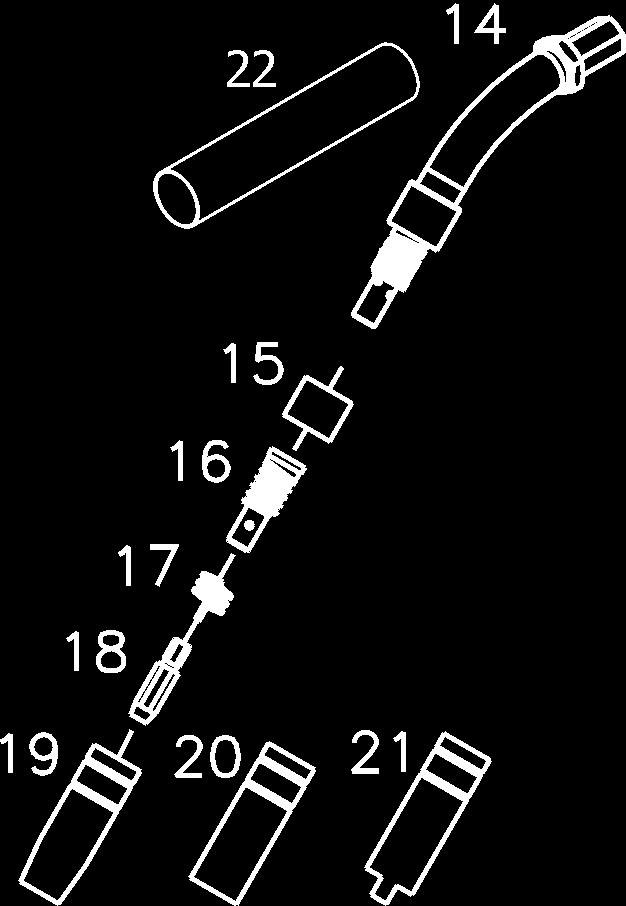

8 SLITDELAR TILL LUFTKYLDA MIG SLANGPAKET Slitdelar till ML 40 Softgrip Position nr. Art. nr. Benämning Kollo Gaskåpa ML40 med gänga konisk Kontaktrör. SE SID ISOLERING K-rörsfäste för ML40 vänster Slitdelar till ML 50 TWIST / ML 6 / ML 50C Position nr. Art. nr. Benämning Kollo 4 * D Svanhals ML50 MIG A TWIST Svanhals ML6 M/ANSLUTNING Svanhals ML50C M/ANSLUTNING 5 * D ISOLERING 6 * * Kontaktrörs fäste ML 20/30/50 Kontaktrörs fäste ML 6, ML50C 7 * D FJÄDER F KONTAKTRÖRFÄSTE 8 * D Kontaktrör. SE SID * D Gaskåpa ML20/30/50 Konisk Gaskåpa ML20/30/50 Cylindrisk Gaskåpa ML20/30/50 SPOT Overdrag brännare Slitdelar till ML 250 TWIST Slitdelslåda ML50 Ergo/Twist 0.6 stål Slitdelslåda ML50 Ergo/Twist 0.8 stål * = ML50 standard monterat vid leverans. = ML6 standard monterat vid leverans. D = ML50C standard monterat vid leverans Position nr. Art. nr. Benämning Kollo Svanhals ML250 MIG A TWIST HÅLLARFJÄDER ML KONTAKTRÖRSFÄSTE ML250 M6 37 mm * KONTAKTRÖRSFÄSTE ML250 M6 35 mm 8 * KONTAKTRÖR. SE SID Gaskåpa ML250 Cylindrisk 20 * Gaskåpa ML250 Konisk * = standard monterat vid leverans Slitdelslåda ML stål Slitdelslåda ML stål Slitdelslåda ML250,0 alu 8

9 SLITDELAR TILL LUFTKYLDA MIG SLANGPAKET Slitdelar till ML 240 TWIST / Manager ML 240 / ML 24 Position nr. Art. nr. Benämning Kollo * * SVANHALS ML240 MIG A TWIST SVANHALS ML 240 MANAGER SVANHALS ML 24 M/ANSLUTNING Gas spridare ML/MV24 SVART Gas spridare ML/MV24 VIT K-RÖRSHÅLLARE ML-MV240 CUCRZR 5 mm K-RÖRSHÅLLARE ML-MV240 mässing 5 mm K-RÖRSHÅLLARE ML-MV240 mässing 7 mm Kontaktrör. SE SID 20 8 * Gaskåpa ML/MV240 Konisk Gaskåpa ML/MV240 Cylindrisk * = standard monterat vid leverans Slitdelslåda ML stål Slitdelslåda ML stål Slitdelslåda ML/MV alu Slitdelar till ML 300 TWIST/ML 360 TWIST/Manager ML 360 Position nr. Art. nr. Benämning Kollo 4a Svanhals ML300 MIG A TWIST 4b Svanhals ML360 MIG A TWIST 5 * * Gas spridare ML300/360 VIT Gas spridare ML360 32mm VIT K-Rörfäste ML300/360 M8-6 25mm mässing K-Rörfäste ML300/360 M8-6 32mm mässing K-Rörfäste ML300/360 M8-6 25mm CuCrZr K-Rörfäste ML300/360 M8-8 23MM mässing K-Rörfäste ML300/360 M8-8 32mm mässing K-Rörfäste ML300/360 M mm K-Rörfäste ML300/360 M mm 8 * KONTAKTRÖR. SE SID * * = standard monterat vid leverans Gaskåpa ML/MV Cylindrisk Gaskåpa ML360 CYLIN. FÖNICKL. Gaskåpa ML/MV Konisk Gaskåpa ML360 Konisk FÖNICKL. Slitdelslåda ML stål Slitdelslåda ML stål CuCrZr 9

10 SLITDELAR TILL LUFTKYLDA MIG SLANGPAKET Sliddele til ML 380 TWIST Position nr. Art. nr. Benämning Kollo Svanhals ML380 MIG-A Twist K-rörsfäste adaptor M-*20L till ML 380 HD 5 * Isoleringsskiva ML380 HD KD 6 * K-Rörfäste MV CUCRZR K-Rörfäste MV CUCRZR 29 8 * Gaspridare MV450/550 VIT Gaspridare MV450/550 CYLINDR KONTAKTRÖR. SE SID Gaskåpa ML/MV Cylindrisk 22 * Gaskåpa ML/MV Konisk Gaskåpa ML/MV Super Konisk Gaskåpa ML360 CYLIN. FÖNICKL Gaskåpa ML360 Konisk FÖNICKL. * = standard monterat vid leverans Slitdelar till ML 400 TWIST Position nr. Art. nr. Benämning Kollo Svanhals ML400 MIG A TWIST 3a * Gas spridare ML400 VIT 3b Gaspridare ML400 Keramisk 3c * Gaspridare ML400 SVART 4a * K-Rörfäste ML400 M mm 4b 8004 K-Rörfäste ML400 M mm KONTAKTRÖR. SE SID Gaskåpa ML400 Cylindrisk 7 * Gaskåpa ML400 Konisk ø 8 mm Gaskåpa ML400 Konisk ø 4 mm * = standard monterat vid leverans Slitdelar till ML 500 TWIST Position nr. Art. nr. Benämning Kollo Svanhals ML500 MIG A TWIST 3 * Gas spridare ML500 VIT K-Rörfäste ML500 M/M8 43 mm, CuCrZr 5 * KONTAKTRÖR. SE SID * Gaskåpa ML500 Konisk ø 20 mm * = standard monterat vid leverans

11 MIG SLANGPAKET - VATTENKYLDA MIG-A Twist Vridbar svanhals Ergonomisk korrekt arbetsställning oavsett svetsvinkel Kan vridas upp till 45 åt båda håll och stegvis i intervaller av 5. Kan fås i 60 olika konfigurationer Tillbehör: gaskåpor, svanhals, gasspridare och trådledare Tre olika moduler kan monteras/eftermonteras på handtaget Passar till alla svetsmaskinsfabrikat FÖRKORTNINGAR MIG: MV = Migatronic vattenkyld brännare 300 = Modellstorlek R = Fjärreglage/Dialog 3 m = Längd AH = Advanced handtag/manager ALU = Teflon liner ZA = Centralanslutning FKS = Dubbel vattenkylning med extra kylning av gaskåpan KD = Separat munstyckshållare MODELL TWIST MV 240 MV 400 FKS MV 450** MV 450 KD MV 500 FKS MV 550** MV 550 KD Intermittens CO 2 60% 300 A 45 A 450 A 400 A 560 A 550 A 500 A Intermittens CO 2 0% 300 A 45 A 450 A 400 A 560 A 550 A 500 A Mixgas 60% 270 A 350 A 400 A 350 A 520 A 500 A 450 A Mixgas 0% 270 A 350 A 400 A 350 A 520 A 500 A 450 A Min. flowrate vattenlylda bar l/min. l/min. l/min. l/min. l/min. l/min. l/min. Gasflow +/-5% 5 l/min. * 8 l/min. * 8 l/min. * 8 l/min. * 8 l/min. * 8 l/min. * 8 l/min. * Tråddiameter, mm 0,6-,8 0,8-2,4 0,6-3,2 0,6-3,2 0,8-2,4 0,6-3,2 0,8-2,4 Kabel, mm Vikt,5 kg,6 kg,6 kg,6 kg,7 kg,6 kg,6 kg Totalvikt kg, 3 m 3,0 kg 3, kg 3,0 kg 3,0 kg 3,2 kg 3,0 kg 3,0 kg Anslutning ZA ZA ZA ZA ZA ZA ZA * = Minimum gasflow för att hålla maximal prestanda. ** = integrerad munstyckshållare MIG-A Twist brännarna kan konfigureras med fyra olika moduler. Gäller även efterföljande med snabba upp- och nedgraderingar i takt med behovet. Skifte av modul sker utan att behöva använda verktyg - bekvämt och enkelt på ett ögonblick, gör enligt nedan: Vrid låsring Avlägsna täcklock På med modul Återställ låsring Observera att alla varumärken som nämns i denna katalog, är de respektive firmas egendom. Basmodul Potentiometermodul (800402) Sekvensmodul (800403) Potentiometermodul för Kemppi (8004)

12 MIG SLANGPAKET - VATTENKYLDA Prislista Art. nr. Modell MV240 TWIST 3m, MV240 TWIST 4m, MV240 TWIST 5m, MV240 TWIST R 3m, MV240 TWIST R 4m, MV240 TWIST R 3m,0 ALU MV400 FKS TWIST 3m, MV400 FKS TWIST 4m, MV400 FKS TWIST 5m, MV400 FKS TWIST R 3m, MV400 FKS TWIST R 4m, MV450 TWIST 3m,2 KD MV450 TWIST 4m,2 KD MV450 TWIST 3m, MV450 TWIST 4m, MV450 TWIST 3m,0 KD MV450 TWIST 4m,0 KD MV450 TWIST 5m,2 KD MV450 TWIST 5m, MV450 TWIST R 3m,0 HD ALU MV450 TWIST R 3m,2 KD MV450 TWIST R 4m,2 KD MV450 TWIST R 3m, MV450 TWIST R 4m,2 Art. nr. Modell MV500 FKS TWIST 3m, MV500 FKS TWIST 4m, MV500 FKS TWIST 5m, MV500 FKS TWIST R 3m, MV500 FKS TWIST R 4m, MV550 TWIST 3m,2 KD MV550 TWIST 4m,2 KD MV550 TWIST 3m, MV550 TWIST 4m, MV550 TWIST 5m,2 KD MV550 TWIST 5m, MV550 TWIST R 3m,2 KD MV550 TWIST R 4m,2 KD MV550 TWIST R 6m,2 KD MV550 TWIST R 3m, MV550 TWIST R 4m, Manager MV240 3M AHZA 6,0KD Manager MV240 4M AHZA 6,0KD Manager MV240 4M AHZA 6 ALU Manager FKS400 3M AH ZA 6, Manager FKS400 4M AH ZA 6, Manager FKS400 4M AH ZA.2ALU Manager FKS500 3M AH ZA 6, Manager FKS500 4M AH ZA 6,2 Alla modeller levereras med spring pin. Avancerat kylsystem FKS slangpaketen har dubbla kylkamrar, som säkrar kylning ända ut i gaskåpan. Levereras även med Dialog reglering av svetsström eller med det digitala MIG Manager konceptet. Särskilt utvecklad till puls- eller spraybågesvetsning. PASSAR TILL Inverterbaserad MIG/MAG SLANGPAKET FLEX SIGMA 2 & SIGMA GALAXY300 C / S SIGMA 2 & SIGMA GALAXY400 C / S Omega² 400 C SIGMA 2 & SIGMA GALAXY500 C / S Manager MV240 3M AHZA 6,0KD (KIT) KIT (KIT) Manager MV240 4 m AHZA 6,0KD (KIT) KIT (KIT) Manager MV240 4 m AHZA 6 ALU (KIT) KIT (KIT) Manager FKS400 3M AH ZA 6,2 KIT KIT KIT (KIT) Manager FKS400 4 m AH ZA 6,2 KIT KIT KIT (KIT) Manager FKS400 4 m AH ZA.2ALU KIT KIT KIT (KIT) Manager FKS500 3M AH ZA 6,2 KIT KIT KIT KIT Manager FKS500 4 m AH ZA 6,2 KIT KIT KIT KIT KIT = Rekommenderas kräver MIG Manager kit (KIT) = Kan ej rekommenderas för maximal prestanda kräver MIG Manager kit 2

13 MIG SLANGPAKET - VATTENKYLDA PASSAR TILL MIG/MAG med stegreglering Inverterbaserad MIG/MAG SLANGPAKET MIG S 385x MIG S 445x SIGMA SELECT 300 C / S SIGMA SELECT 400 C / S SIGMA SELECT 550 C / S SLANGPAKET UTAN KONTROLL MV240 TWIST 3 m,0 * * (*) (*) MV240 TWIST 4 m,0 * * (*) (*) MV240 TWIST 5 m,0 * * (*) (*) MV450 TWIST 3 m,0 KD * * * * * MV450 TWIST 3 m,2 KD * * * * * MV450 TWIST 3 m,2 * * * * * MV450 TWIST 4 m,0 KD * * * * * MV450 TWIST 4 m,2 KD * * * * * MV450 TWIST 4 m,2 * * * * * MV450 TWIST 5 m,2 KD * * * * * MV450 TWIST 5 m,2 * * * * * MV550 TWIST 3 m,2 KD * * * * * MV550 TWIST 3 m,2 * * * * * MV550 TWIST 4 m,2 KD * * * * * MV550 TWIST 4 m,2 * * * * * MV550 TWIST 5 m,2 KD * * * * * MV550 TWIST 5 m,2 * * * * * MV400 FKS TWIST 3 m,2 * * * * * MV400 FKS TWIST 4 m,2 * * * * * MV400 FKS TWIST 5 m,2 * * * * * MV500 FKS TWIST 3 m,2 * * * * * MV500 FKS TWIST 4 m,2 * * * * * MV500 FKS TWIST 5 m,2 * * * * * SLANGPAKET MED KONTROLL MV240 TWIST R 3 m,0 * * (*) (*) MV240 TWIST R 4 m,0 * * (*) (*) MV240 TWIST R 3 m,0 ALU * * (*) (*) MV450 TWIST R 3 m,0 HD ALU * * * * * MV450 TWIST R 3 m,2 KD * * * * * MV450 TWIST R 3 m,2 * * * * * MV450 TWIST R 4 m,2 KD * * * * * MV450 TWIST R 4 m,2 * * * * * MV550 TWIST R 3 m,2 KD * * * * * MV550 TWIST R 3 m,2 * * * * * MV550 TWIST R 4 m,2 KD * * * * * MV550 TWIST R 4 m,2 * * * * * MV550 TWIST R 6 m,2 KD * * * * * MV400 FKS TWIST R 3 m,2 * * * * * MV400 FKS TWIST R 4 m,2 * * * * * MV500 FKS TWIST R 3 m,2 * * * * * MV500 FKS TWIST R 4 m,2 * * * * * * Rekommenderas. (*)Kan ej rekommenderas för maximal prestanda. 3

14 SLITDELAR TILL VATTENKYLDA MIG SLANGPAKET Slitdelar till MV 240 TWIST / Manager MV 240 Position nr. Art. nr. Benämning Kollo Svanhals MV240 MIG A TWIST Svanhals MV 240 MANAGER 3a * Gas spridare ML/MV24 SVART 3b Gas spridare ML/MV24 VIT 3c Gas spridare ML/MV24 Keramisk 4 * K-Rörfäste ML-MV240 CUCRZR 5 mm K-Rörfäste ML/MV 240 K-Rörfäste ML/MV 240 lang MS 5 * KONTAKTRÖR. SE SID 2 6 * Gaskåpa ML/MV240 Konisk Gaskåpa ML/MV240 Cylindrisk 8022 Slitdelslåda ML/MV alu * = standard monterat vid leverans Slitdelar till FKS 400 TWIST / Manager FKS Position nr. Art. nr. Benämning Kollo Svanhals MV400 FKS TWIST Svanhals MV 400 FKS MANAGER Krympeflex Ø24 /8 mm,2m LIM Isolering för kylning FKS Vattenkylningsenhet FKS O-Ring FKS400W (2 stk.) Isoleringsring FKS400W 8 * K-Rörfäste MV400FKS 24 mm 9 * KONTAKTRÖR. SE SID Gaskåpa MV400FKS Cylindrisk 62 mm 2 * Gaskåpa MV400FKS Konisk 62 mm Gaskåpa MV400FKS Cylindrisk 67 mm Gaskåpa MV400FKS Konisk 67 mm 24a 804 K-Rörfäste FÖR ISOLATOR 400FKS 24b Gaspridare-ISOLATOR 400FKS Slitdelslåda MV 400 FKS.0-.2 stål * = standard monterat vid leverans OBS: 24a och 24b måste användas tillsammans 4

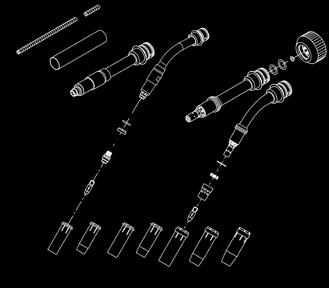

15 SLITDELAR TILL VATTENKYLDA MIG SLANGPAKET Slitdelar till FKS 500 TWIST / Manager FKS Position nr. Art. nr. Benämning Kollo Svanhals MV500 FKS TWIST Krympflex Ø24 /8 mm,2 lim Isolering för kylning FKS Vattenkylningsenhet FKS O-Ring FKS500W (2 stk.) Isoleringsring FKS500W 8 * 804 K-Rörfäste.MV500FKS 38 mm CUCRZR 9 * Slitdelar till MV 450 / 550 TWIST Position nr. Art. nr. Benämning Kollo Svanhals MV450KD MIG A TWIST Svanhals MV550KD MIG A TWIST Svanhals MV450 MIG A TWIST Svanhals MV550 MIG A TWIST Isoleringsskiva MV450/ K-RÖRSFÄSTE MV450/550 M8 25mm mässing 5.2 * K-RÖRSFÄSTE MV CuCrZr K-RÖRSFÄSTE MV450/550 M6 25mm mässing K-RÖRSFÄSTE MV450/550 M8 29mm mässing K-Rörfäste MV CUCRZR Gäng ring 8. * Gaspridare MV450/550 VIT Gaspridare MV450/550 SVART Gaspridare MV450/550 Keramisk Gaspridare MV450/550 CYLINDR 20 * KONTAKTRÖR. SE SID Gaskåpa ML/MV Cylindrisk 22 * Gaskåpa ML/MV Konisk Gaskåpa ML/MV Super Konisk Gaskåpa ML360 CYLIN. FÖNICKL Gasdyse Kon ML360 Fornikl Slitdelslåda MV 450/ stål * = standard monterat vid leverans Gaspridare MV FKS/HD-S VIT Gaspridare Keramisk, HD-S+500FKS 20 * Kontaktrör. SE SID Gaskåpa ML/MV Cylindrisk 22 * Gaskåpa ML/MV Konisk Gaskåpa ML/MV Super Konisk Gaskåpa ML360 CYLIN. FÖNICKL Gaskåpa ML360 Konisk FÖNICKL Slitdelslåda MV 500 FKS.0-.2 stål * = standard monterat vid leverans 5

16 PUSH-PULL SLANGPAKET - LUFTKYLDA/VATTENKYLDA Art. nr. Push-pull slangpaket - luftkylta MPL 300F Rak 8m II MPL 300F Böjd 8m II MPL 300F Böjd 8M II Vridbar Art. nr. Push-pull slangpaket - vattenkylda MPV 400F Rak 8 m II MPV 400F Böjd 8 m II MPV 400F Rak 8 m II Vridbar MPV 400F Böjd 8 m II Vridbar MPV 400F FKS Rak 8 m II MPV 400F FKS Böjd 8M Vridbar Art. nr. Matarhjul Matarhjul 0,8 mm Matarhjul,0 mm Matarhjul,2 mm Matarhjul,0 mm Alu U-spår Matarhjul,2 mm Alu U-spår Umbraco skruv för matarhjul MODELL MPL 300 MPV 400 MPV 400 FKS Konfigurerbar Intermittens CO 2 60% A 45 A Intermittens CO 2 0% 275 A 365 A 45 A Mixgas 60% 325 A 350 A Mixgas 0% 250 A 325 A 350 A Kylning Luft Vatten Vatten Vandkøling bar l/min.* l/min.* Max. tryck (vatten) 5 bar 5 bar Max. vattentemperatur 70 C 70 C Gasflow +/-5% 5 l/min.* 8 l/min.* 8 l/min.* Tråddiameter, mm 0,8-,2 0,8-,6 0,8-,6 Kabel, mm Vikt** 2 kg,7 kg,7 kg Totalvikt kg, 8 m 9,5 kg 8,2 kg 8,2 kg Anslutning ZA + 8 pol ZA + 8 pol ZA + 8 pol Svanhalslängd*** Rak 8 cm Böjd 6,5cm Rak 23 cm Böjd 20 cm Rak 8 cm Böjd 7 cm Norm IEC EC IEC EC IEC EC * = Minimum gasflow för att hålla maximal prestanda ** Vikt *** Svanhalslängd Den levererade produkten kan avvika från bilden. 6

17 SLITDELAR TILL MPL 300 / MPV FAST a 5a a + 3a VRIDBAR a Pos. nr. Art. nr. Benämning FAST Pos. nr. Art. nr. Beskrivning VRIDBAR Svanhals PP 450 rak fast Svanhals PP 450, böjd fast Svanhals PP 400 FKS rak fast Svanhals PP 400 FKS, böjd fast Isoleringsskiva MV450/ Gäng ring Gaspridare MV450/550 SVART a Svanhals PP 550 KD, rak vridbar 2a Svanhals PP 550 KD, böjd fast 3a Svanhals PP 450 KD, rak vridbar 4a Svanhals PP 400 FKS, rak vridbar 5a Svanhals PP 400 FKS, böjd vridbar Isoleringsskiva MV450/ Gäng ring Gaspridare MV450/550 VIT Gaspridare MV450/550 SVART * Gaspridare MV450/550 Keramisk * DYSE. SE SIDE Gaspridare MV450/550 VIT * Gaspridare MV450/550 Keramisk O-Ring FKS400W (2 stk.) Isoleringsring FKS400W 80408* K-Rörfäste MV400FKS 24 mm *K-Rörfäste FÖR ISOLATOR 400FKS *Gaspridare-ISOLATOR 400FKS Bronsspiral Krympflex Ø24 /8 mm,2 lim Gaskåpa ML/MV Cylindrisk * DYSE. SE SIDE O-Ring FKS400W (2 stk.) Isoleringsring FKS400W K-Rörfäste MV400FKS 24 mm *K-Rörfäste FÖR ISOLATOR 400FKS *Gaspridare-ISOLATOR 400FKS Bronsspiral Krympflex Ø24 /8 mm,2 lim * Gaskåpa ML/MV Konisk Gaskåpa ML/MV Cylindrisk Gaskåpa ML/MV Super Konisk Gaskåpa ML/MV Konisk Gaskåpa MV400FKS Konisk 62 mm Gaskåpa ML/MV Super Konisk Gaskåpa MV400FKS Cylindrisk 62 mm Gaskåpa MV400FKS Konisk 67 mm Gaskåpa MV400FKS Cylindrisk 67 mm Gaskåpa MV400FKS Konisk 62 mm Gaskåpa MV400FKS Cylindrisk 62 mm Gaskåpa MV400FKS Konisk 67 mm O-ring ø6x Viton * = standard monterat vid leverans OBS: 2 och 3 skall användas tillsammans Gaskåpa MV400FKS Cylindrisk 67 mm Stopp mutter O-ring ø5,5x, O-ring * = standard monterat vid leverans OBS: 2 och 3 skall användas tillsammans 7

18 PUSH-PULL SLANGPAKET - LUFTKYLDA/VATTENKYLDA PASSAR TIL MIG/MAG med stegreglering PUSH-PULL SLANGPAKET - LYFTKYLDA MIG 385x S MIG 445x S MPL 300F Rak 8 m II KIT KIT MPL 300F Böjd 8 m II KIT KIT MPL 300F Böjd 8 m II Vridbar KIT KIT PUSH-PULL SLANGPAKET - VATTENKYLDA MPV 400F Rak 8 m II KIT KIT MPV 400F Böjd 8 m II KIT KIT MPV 400F Rak 8 m II Vridbar KIT KIT MPV 400F Böjd 8 m II Vridbar KIT KIT MPV 400F FKS Rak 8 m II KIT KIT MPV 400F FKS Böjd 8 m Vridbar KIT KIT KIT = Kräver Push pull kit. Migair slangpaket med rökutsug Art. nr. ML 240 luftkyld ML240 MIG AIR 4 m ML240 MIG AIR 5m Art. nr. MV 400 FKS vattenkyld MV400 FKS MIG AIR 4 m MV400 FKS MIG AIR 5m MODELL ML 240 MigAir Intermittens CO 2 60% 250 A 45 A Intermittens CO 2 0% 225 A 45 A Mixgas 60% 220 A 350 A Mixgas 0% 95 A 350 A Kylning Luft Vatten Min. flowrate Vattenkylning bar MV 400 FKS MigAir - l/min. Max. tryck (vatten) - 5 bar Max. vattentemperatur - 70 C Gasflow +/-5% -20 l/min. -20 l/min. Tråddiameter, mm 0,8-,2 0,8-,6 Kabel, mm Vikt,4 kg,7 kg Totalvikt kg, 8 m 4,8 kg 4,9 kg Anslutning ZA ZA Norm IEC , IEC Art. nr. Benämning Ståltrådledare vit Ståltrådledare Ståltrådledare 4,4 m,2-,6 röd * Ståltrådledare 5,4 m,2-,6 röd Utsugningskopp lång Utsugningskopp kort * = standard monterat vid leverans Slitdelar: Vi hänvisar till sidan MV 240 och MV 400 FKS på sid 3 8

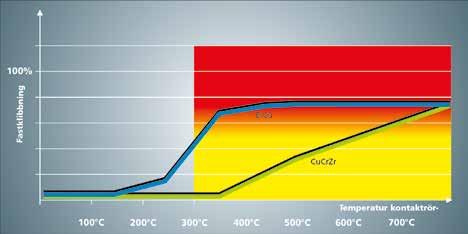

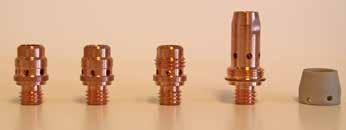

19 KONTAKTRÖR OCH KONTAKTRÖRSFÄSTEN Val av kontaktrör ML/MV slangpaket är, med undantag av ML 50/250, standardutrustade med CuCrZr (koppar, krom, zirkorium) kontaktrör, i den mest använda dimensionen, samt en tillhörande gaskåpa. Det är det mest optimala valet i förhållande till svetsegenskaper och/eller driftsomkostnader. Kontaktrör till ML/MV finns i olika material och längder, var och en optimerad för bästa möjliga resultat. För att optimera överföringen av svetsström och gasskydd rekommenderar vi till MIG pulssvetsning och svetsning i aluminium ett längre kontaktrör kombinerat med längre gaskåpa. Vid val av ett smalt kontaktrör reduceras temperaturen i kontaktröret, då den mottager mindre strålvärme från ljusbågen än de traditionella. Vi rekommenderar därför CuCrZr kontaktrör, som är väsentligt hårdare och mindre känslig för höga temperaturer. Vid temperaturer i Kontaktröret över ca. 300ºC kommer en vanlig E-Cu (koppar) dysa att bli mjuk och fastna i svetstråden. Detta sker mycket senera med ett kontakrör av CuCrZr (se kurva till vänster). Se översikt över kontaktrör. Val av kontakrörsfäste material och design Några brännarmodeller kan utrustas med Kontaktrörsfästen i olika utformningar. Anledningen till detta är att den kan optimera till en annan typ av kontaktrör (gänga/längd). Vid val av material av CuCrZr ökar man dessutom brännarens prestanda. Ett ML / MV 240 MS CuCrZr MS standard fäste är av Ms (mässing), som utmärker sig i styrka, men som ej har optimal värmeledningsegenskaper. CuCrZr har styrka och seghet som Ms samt värmeledningsegenskaper som E-Cu. Därför kan man uppnå högre prestanda för en given brännare genom att använda ett Kontaktrörsfäste av CuCrZr. MV 450/550 slangpaket levereras med fast eller separat Kontaktrörsfäste. För maximal prestanda rekommenderas fast Kontaktrörsfäste, men om Kontaktrörs-gängan blir defekt så måste svanhalsen bytas ut. Brännare med separat Kontaktrörsfäste har lägre prestanda, men fördelen är, att Kontaktrörsfästet kan bytas ut. FKS modellerna har separat kontaktrörsfäste, som har direkt kontakt med kylvattnet, och är därmed prestandamässigt i samma nivå som en brännare med fast Kontaktrörsfäste. MV500FKS är standard utrustad med separat Kontaktrörsfäste i CuCrZr. Se översikt över Kontaktrörsfästen MV 450 / MV 550 MV 450 FKS / MV 550 FKS MS CuCrZr MS CuCrZr CuCrZr CuCrZr CuCrZr CuCrZr 9

20 KONTAKTRÖR Kontaktrör - form och längd Art. nr. Benämning ML 40 ML 50 ML 250 ML 240 ML 300 ML 360 ML 400 ML 500 M ø 0.6 M5 ø 5 x8mm E-Cu ø 0.8 M5 ø 5 x8mm E-Cu ø,0 M5 ø 5 x 8mm E-Cu M ø 0.6 M6 ø 6 x 25 mm Cu nickelbelagd ( ) ( ) ( ) ( ) ( ) ø 0.8 M6 ø 6 x 25 mm Cu nickelbelagd ( ) ( ) ( ) ( ) ( ) ø.0 M6 ø 6 x 25 mm Cu nickelbelagd ( ) ( ) ( ) ( ) ( ) ø.2 M6 ø 6 x 25 mm Cu nickelbelagd ( ) ( ) ( ) ( ) ( ) 8030 ø 0,6 M6 ø 6 x 25 mm Cu ( ) ( ) ( ) ø 0,8 M6 ø 6 x 25 mm Cu ( ) ( ) ( ) ø,0 M6 ø 6 x 25 mm Cu ( ) ( ) ( ) ø,2 M6 ø 6 x 25 mm Cu ( ) ( ) ( ) ø 0,6 M6 ø 8 x 28 mm Cu ø 0,8 M6 ø 8 x 28 mm Cu ø,0 M6 ø 8 x 28 mm Cu ø,2 M6 ø 8 x 28 mm Cu ø 0,8 M6 ø 8 x 28 mm CuCrZr ø,0 M6 ø 8 x 28 mm CuCrZr ø,2 M6 ø 8 x 28 mm CuCrZr ø,4 M6 ø 8 x 28 mm CuCrZr ø,6 M6 ø 8 x 28 mm CuCrZr M ø 0,8 M8 ø 8 x 30 mm CuCrZr heavy duty ø,0 M8 ø 8 x 30 mm CuCrZr heavy duty ø,2 M8 ø 8 x 30 mm CuCrZr heavy duty 8023 ø 0,8 M8 ø x 30 mm E-Cu ø,0 M8 ø x 30 mm E-Cu ø,2 M8 ø x 30 mm E-Cu ø,4 M8 ø x 30 mm E-Cu ø,6 M8 ø x 30 mm E-Cu ø 0,8 M8 ø 8 x 30 mm CuCrZr ø,0 M8 ø 8 x 30 mm CuCrZr ø,2 M8 ø 8 x 30 mm CuCrZr ø,6 M8 ø 8 x 30 mm CuCrZr ø,4 M8 ø 8 x 30 mm CuCrZr ø 0,8 M8 ø x 30 mm CuCrZr ø,0 M8 ø x 30 mm CuCrZr ø,2 M8 ø x 30 mm CuCrZr ø,4 M8 ø x 30 mm CuCrZr ø,6 M8 ø x 30 mm CuCrZr Ring = CuCrZr material = Vanligt stål Fe, rostfritt stål CrNi och FCW. ( ) = Alternativ, men vi rekommenderar. = Aluminiumsvetsning. = För specilalängder på gaskåpor: se under slangpaket typ. ( ) = Alternativ, men vi rekommenderar. 20

21 KONTAKTRÖR Kontaktrör - form och längd Art. nr. Benämning MV 240 MV 450 MV 550 MV 400 FKS MV 500 FKS M ø 0,6 M6 ø 6 x 25 mm Cu forniklet ( ) ø 0,8 M6 ø 6 x 25 mm Cu forniklet ( ) ø,0 M6 ø 6 x 25 mm Cu forniklet ( ) ø,2 M6 ø 6 x 25 mm Cu forniklet ( ) ø 0,6 M6 ø 8 x 28 mm Cu ø 0,8 M6 ø 8 x 28 mm Cu ø,0 M6 ø 8 x 28 mm Cu ø,2 M6 ø 8 x 28 mm Cu ø 0,8 M6 ø 8 x 28 mm CuCrZr ø,0 M6 ø 8 x 28 mm CuCrZr ø,2 M6 ø 8 x 28 mm CuCrZr ø,4 M6 ø 8 x 28 mm CuCrZr ø,6 M6 ø 8 x 28 mm CuCrZr M ø 0,8 M8 ø x 30 mm E-Cu ø,0 M8 ø x 30 mm E-Cu ø,2 M8 ø x 30 mm E-Cu ø,4 M8 ø x 30 mm E-Cu ø,6 M8 ø x 30 mm E-Cu 8023 ø 0,8 M8 ø 8 x 35 mm CuCrZr 8023 ø,0 M8 ø 8 x 35 mm CuCrZr ø,2 M8 ø 8 x 35 mm CuCrZr ø,6 M8 ø 8 x 35 mm CuCrZr ø,0 M8 ø x 35 mm E-Cu ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ø,2 M8 ø x 35 mm E-Cu ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ø 0,8 M8 ø 8 x 30 mm CuCrZr ø,0 M8 ø 8 x 30 mm CuCrZr ø,2 M8 ø 8 x 30 mm CuCrZr ø,6 M8 ø 8 x 30 mm CuCrZr ø,4 M8 ø 8 x 30 mm CuCrZr ø 0,8 M8 ø 8 x 30 mm CuCrZr heavy duty ø,0 M8 ø 8 x 30 mm CuCrZr heavy duty ø,2 M8 ø 8 x 30 mm CuCrZr heavy duty ø 0,8 M8 ø x 30 mm CuCrZr ø,0 M8 ø x 30 mm CuCrZr ø,2 M8 ø x 30 mm CuCrZr ø,4 M8 ø x 30 mm CuCrZr ø,6 M8 ø x 30 mm CuCrZr ø 0,8 M8 ø x 38 mm CuCrZr ø,0 M8 ø x 38 mm CuCrZr ø,2 M8 ø x 38 mm CuCrZr ø,6 M8 ø x 38 mm CuCrZr Ring = CuCrZr material = Vanligt stål Fe, rostfritt stål CrNi och FCW. ( ) = Alternativ, men vi rekommenderar. = Aluminiumsvetsning. = För specilalängder på gaskåpor: se under slangpaket typ. ( ) = Alternativ, men vi rekommenderar. 2

22 KONTAKTRÖR Kontaktdyse - form og længde Art. nr. Benämning MV 400 FKS MV 500 FKS M ø,0 M8 ø x 4 mm CuCrZr ø,2 M8 ø x 4 mm CuCrZr Ring = CuCrZr material = Vanligt stål Fe, rostfritt stål CrNi och FCW. ( ) = Alternativ, men vi rekommenderar. = Aluminiumsvetsning. = För specilalängder på gaskåpor: se under slangpaket typ. ( ) = Alternativ, men vi rekommenderar. Reservdelar till ZA Reservdelar till centralanslutning Art. nr. Benämning Stopp mutter Gasnippel Ms Gasnippel Ms Gasnippel CrNi 8007 O-ring Kontaktstift utan fjäder 2.5 mm ø Kontaktstift utan fjäder 9.0 mm ø 6, Kontaktstift med fjäder 24.0 mm ø 5, Fjäderkontaktstift f/za luft 24mm ø 6, Fjäderkontaktstift f/za Vatten 2mm ø 6, ZA-ML spring pin luft ZA-MV spring pin vand Mutter för ZA slang Låsring: Gasnippel: O-ring: Ms x Ms x CrNi x Kontaktstift: Kontaktstift fast 2,5 mm ø0,5 Kontaktstift fast 9,0 mm ø6,5 Kontaktstift fjäder 24,0 mm ø5,2 Fjäderstift till ZA luft 8008 ø6,5 Fjäderstift till ZA vand 8008 ø6,5 Honkontakt ø4 röd, lös (2 st.)

23 TRÅDLEDARE Trådledare Art. nr. Benämning Ståltrådledare vit Ståltrådledare blå Ståltrådledare röd Ståltrådledare gul Ståltrådledare vit Ståltrådledare blå Ståltrådledare röd Ståltrådledare gul Trådledare Art. nr. Benämning Stål/teflon trådledare (PTFE) Ø4 4,4 m 0,8-, Stål/teflon trådledare (PTFE) Ø5 4,4 m,0-, Stål/teflon trådledare (PTFE) Ø4 5,4 m 0,8-, Stål/teflon trådledare (PTFE) Ø5 5,4 m,0-, Stål/teflon trådledare (PTFE) Ø4 3,4 m 0,8-, Stål/teflon trådledare (PTFE) Ø5 6,4 m,0-, Plasttrådledare (PEH), brons Plasttrådledare (PEH), brons Karbon teflonledare (carbon PTFE), brons Karbon teflonledare (carbon PTFE), brons Migatronic rekommenderar Tråd Tråddiameter Ståltrådledare / Stålteflontrådledare Plasttrådledare (PEH) med bronsspiral Kolteflontrådledare (carbon PTFE) med bronsspiral Trådledarlängd 3.4 m 4.4 m 5.4 m 6,4 m 4.4 m 4.4 m Fe Vanligt stål CrNi Rostfritt stål Cu Kopparlegeringar Fe Flux Stål pulverfyldt rörtråd CrNi Flux Rostfri pulverfylld rörtråd Al Aluminium 0,6 mm 0,8 mm,0 mm,2 mm,4 mm,6 mm 2,0 mm 2,4 mm 0,8 mm,0 mm,2 mm,2 mm,4 mm,6 mm 0,6 mm 0,8 mm,0 mm,2 mm,4 mm,6 mm 2,0 mm 2,4 mm 0,8 mm,0 mm,2 mm,2 mm,4 mm,6 mm 0,8 mm,0 mm,2 mm,2 mm,4 mm,6 mm Gråmarkerade fält gäller endast stålteflonledare Med en linerdiameter på Ø4 väljs tråddiameter 0,8-,2 mm. Med en linerdiameter på Ø5 väljs tråddiameter,2-,6 mm

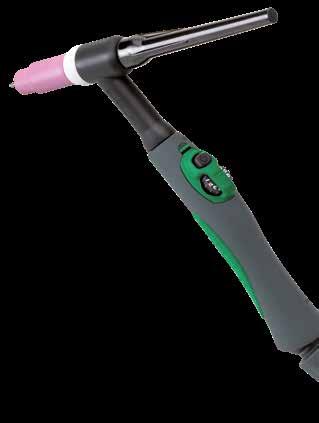

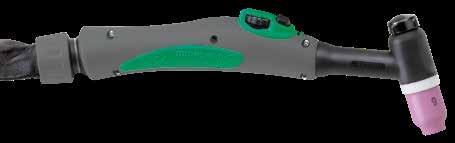

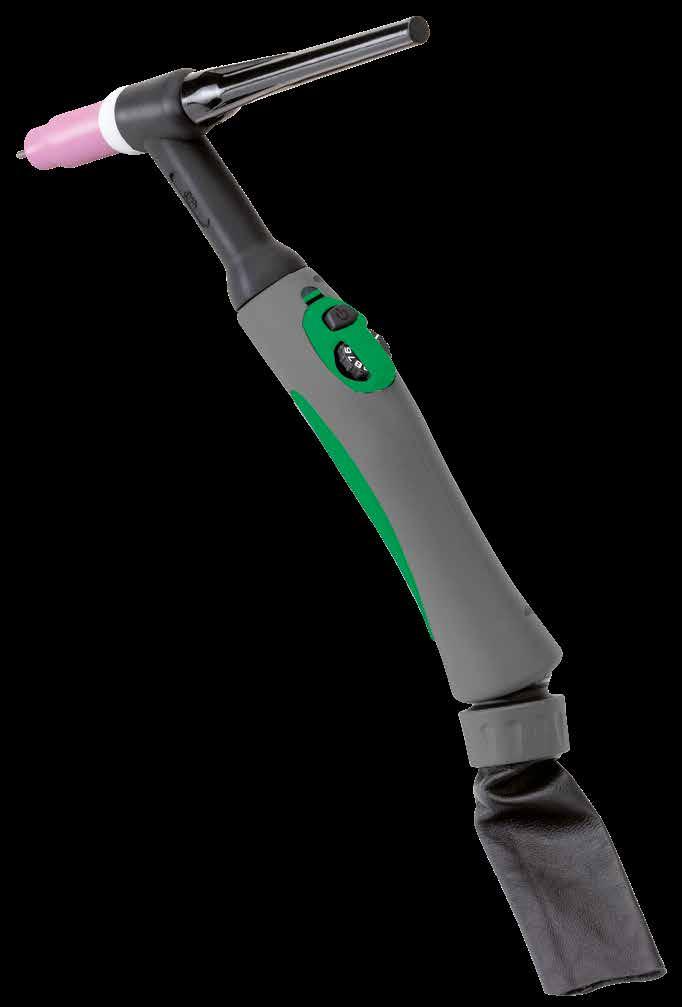

24 TIG ERGO SLANGPAKET TIG Ergo till optimal TIG svetsning TIG Ergo är designad med fokus på ergonomi, användarvänlighet, rörlighet och driftssäkerhet. Programmet omfattar mer än 50 olika modeller från de helt små luftkylda till heavy duty vattenkylda versioner på över 400 A. Alla TIG Ergo modeller har konfigurerbar betjäning och handtag i två storlekar med kulled och softgrip Blankt lock för användning av t.ex fotpedal Enkelt avtryckare (gammal modell) (ny modell) Enkelt avtryckare med vertikal TIG regleringsknapp (RV) (gammal modell) (ny modell, 202) Enkelt avtryckare med horisontell TIG regleringsknapp (RH) (gammal modell) (ny modell) Gammal modell, använd: Ny modell (202 ), använd: Up/Down modul med 4-knappsavbrytare för justering av svetsström inkl.tig-a Tack funktion Up/Down modul med 3-knappsavtryckare för justering av svetsström

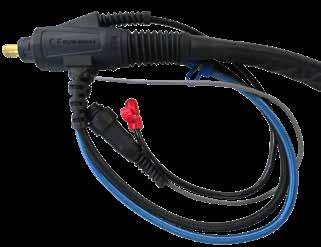

25 ANSLUTNING FÖR TIG ERGO SLANGPAKET Anslutning för vattenkyld TIG 32/40/45 slangpaket Anslutning för vattenkyld TIG 30 slangpaket Anslutning för luftkyld TIG /20 slangpaket Anslutning för luftkyld TIG 22 slangpaket MODELL TIG ERGO TIG TIG 20 TIG 22 TIG 30 TIG 32 TIG 40 TIG 45 Intermittens DC 60% 90 A A 30 A 230 A 325 A 400 A 460 A Intermittens AC 60% 65 A 75 A 90 A 60 A 230 A 280 A 320 A Intermittens DC 0% 80 A 90 A A 225 A 325 A 400 A 460 A Intermittens AC 0% 55 A 65 A 80 A 60 A 230 A 280 A 320 A Kylning Luft Luft Luft Vatten Vatten Vatten Vatten Gasflow +/-5% 7 l/min. 7 l/min. 7 l/min. 9 l/min. 9 l/min. l/min. l/min. Elektrodediameter, mm,0-2,4,0-2,4,0-2,4,0-3,2,0-3,2,0-4,0,0-4,8 Kabel, mm /6 (8 m) 2/5 (8 m) 2/5 (8 m) 8 (8 m) Vikt ved m højde 0,8 kg,0 kg,0 kg 0,8 kg,0 kg, kg,2 kg Totalvikt kg, 4 m,7 kg,9 kg 2,0 kg,5 kg 2,0 kg 2,2 kg 2,7 kg 25

26 TIG ERGO SLANGPAKET Art. nr. TIG SERIE TIG Ergo 4 m 7P TIG Ergo Flex 4 m 7P TIG Ergo 8 m 7P TIG Ergo Flex 8 m 7P TIG Ergo RH 4 m 7P TIG Ergo RH Flex 4 m 7P TIG Ergo RH 8 m 7P TIG Ergo RH Flex 8 m 7P TIGRV 4 m 7P TIGRV 8 m 7P TIG ERGO V 4 m Art. nr. TIG 20 SERIE TIG Ergo 20 4 m 7P TIG Ergo 20 FLEX 4 m 7P TIG Ergo 20 8 m 7P TIG Ergo 20 FLEX 8 m 7P TIG Ergo 20RH 4 m 7P TIG Ergo 20RH FLEX 4 m 7P TIG Ergo 20RH 8 m 7P TIG Ergo 20RH FLEX 8 m 7P TIG Ergo 20RV 4m 7P TIG Ergo 20RV 8m 7P Art. nr. TIG 22 SERIE TIG Ergo 22 4 m 7 P TIG Ergo 22 8 m 7 P TIG Ergo 22 5m 7 P TIG Ergo 22RH 4 m 7 P TIG Ergo 22RH 8 m 7 P TIG Ergo 22RH 5m 7 P TIG Ergo 22RV 4 m 7 P TIG Ergo 22RV 8 m 7 P TIG Ergo 22 FLEX 4M 7P TIG Ergo 22 FLEX 8M 7P TIG Ergo 22RH FLEX 4M 7P TIG Ergo 22RH FLEX 8M 7P Art. nr. TIG 30 SERIE TIG Ergo 30 4 m 7P TIG Ergo 30 FLEX 4 m 7P TIG Ergo 30 8 m 7P TIG Ergo 30 FLEX 8 m 7P TIG Ergo 30RH 4 m 7P TIG Ergo 30RH FLEX 4 m 7P TIG Ergo 30RH 8 m 7P TIG Ergo 30RH FLEX 8 m 7P TIG Ergo 30RV 4m 7P TIG Ergo 30RV 8m 7P Art. nr. TIG 32 SERIE TIG Ergo 32 4 m 7P TIG Ergo 32 8 m 7P TIG Ergo 32RH 4m 7P TIG Ergo 32RH 8m 7P Art. nr. TIG 40 SERIE TIG Ergo 40 4 m 7P TIG Ergo 40 8 m 7P TIG Ergo 40RH 4 m 7P TIG Ergo 40RH 8 m 7P TIG Ergo 40RV 4m 7P TIG Ergo 40RV 8m 7P TIG Ergo 40RH FLEX 4M TIG Ergo 40RH FLEX 8M Art. nr. TIG 45 SERIE TIG Ergo 45 4m 7P TIG Ergo 45 8m 7P TIG Ergo 45 RH 4m 7P TIG Ergo 45 RH 8m 7P TIG Ergo 45 RV 4m 7P TIG Ergo 45 RV 8m 7P FÖRKORTNINGAR: TIG 20 = Modell R = Reglering för Migatronic TIG maskiner (Dialog) FLEX = Flexibelt brännarhuvud 8 m = Längd RH = Horisontell reglering RV = Vertikal reglering TIG Ergo V, 4 m Art. nr /6 polig adapter Art. nr polig TIG ZA adapter Art. nr

27 TIG ERGO SLANGPAKET PASSAR TILL TIG & MMA maskiner SLANGPAKET RallyMIG PI 200 L / Focus TIG 60/200 PI 200 W PI 250 L PI 250 W PI 350 W PI 350 L PI 500 TIG ERGO V * TIG ERGO SERIE 7 pole (*) (*) TIG ERGO 20/22 SERIE 7 pole * * (*) TIG ERGO 30/32 SERIE 7 pole * * * (*) TIG ERGO 40 SERIE 7 pole * * * (*) TIG ERGO 45 SERIE 7 pole * * * * * Rekommenderas. (*) Kan ej rekommenderas för max.prestanda Läderöverdrag med blixtlås Till skydd för slangpaketet Till TIG /30 Art. nr Migatronics TIG slangpaket är utrustade med en lätt utbytbar styrningsenhet på brännarhandtaget. Som standard består styrningenheten av en enkelt avtryckare, men till Migatronics TIG maskiner rekommenderas en styrenhet med både avtryckare och regleringsknapp. 2 4 TIG förlängning TIG förlängningskabel till TIG slangpaket. Fördelen är att man efter användning återigen kan välja det korta TIG slangpaketet. Vid användning av vattenkyld TIG förlängning bibehålls intermittensen på standardbrännaren, då kabeln i TIG förlängaren ej belastar kylmodulen. Art. nr. Benämning m 25mm² Luft 7-P utan box m 25mm² Luft 7-P utan box m 25mm² Luft 7-P utan box m 50mm² Vatten 7-P utan box m 50mm² Vatten 7-P utan box m 50mm² Vatten 7-P utan box Läderöverdrag med blixtlås för TIG /30 27

28 TIG ERGO SLANGPAKET Slitdelar till TIG Ergo Slitdelslåda TIG St. Isolator TIG/ St. Wolfram elektrod WS2 Ø,6 superblue St. Wolfram elektrod WS2 Ø2,4 superblue St. Bakhätta Kort TIG St. Bakhätta mellan TIG St. Bakhätta lång TIG St. O-ring Bakhätta TIG0/ St. Elektrodhållarer ø,6 TIG/ St. Elektrodhållarer ø2,4 TIG/ St. Spännhylsa ø,6mm CuCr St. Spännhylsa ø2,4mm CuCr St. Gaskåpa TIG/30 # St. Gaskåpa TIG/30 # St. Gaskåpa TIG/30 #7 Slitdelslåda till TIG -32 Art. nr Std. slitdelset Ø,6 TIG Ø2,4 TIG Slitdelset, gaslinser (inte föreställt) Ø,6 TIG Ø2,4 TIG Slitdelslåda TIG 20/22/ St. Isolator TIG St. Wolfram elektrod WS2 Ø,6 superblue St. Wolfram elektrod WS2 Ø2,4 superblue St. Bakhätta Kort TIG St. Bakhätta Lång TIG St. O-ring f. Hätta TIG20/ St. Elektrodhållare ø,6 TIG20/ St. Elektrodhållare ø2,4 TIG20/ St. Spännhylsa ø,6mm CUCR St. Spännhylsa ø2,4mm CUCR St. Gaskåpa TIG20/40 # St. Gaskåpa TIG20/40 # St. Gaskåpa TIG20/40 #7 Slitdelslåda till TIG Art. nr Std. slitdelset Ø,6 TIG Ø2,4 TIG Slitdelset, gaslinser (inte föreställt) Ø,6 TIG Ø2,4 TIG

29 SLITDELAR TILL TIG ERGO SLANGPAKET Slitdelar till TIG Ergo /30/32 Position nr. Art. nr. Benämning Kollo 4 D Bakhätta Lång TIG D Bakhätta Mellan TIG D Bakhätta Kort TIG D O-ring Bakhätta TIG0/300 8a Brännarhuvud TIG 60 mm 9a Brännarhuvud TIGF 60 mm Brännarhuvud TIGF 0 mm Brännarhuvud TIG F, 35 mm 8b Brännarhuvud TIG30 55mm 9b Brännarhuvud TIG30F 55mm Brännarhuvud TIG 30 F, 5 mm Brännarhuvud TIG 30 F, 35 mm D Isolator TIG/30 * D D Spännhylsa ø,0mm CuCr Spännhylsa ø,6mm CuCr Spännhylsa ø2,4mm CuCr Spännhylsa ø3,2mm CuCr TIG är ett litet luftkylt TIG slangpaket. Den används där det är trångt om utrymme och där svetströmmen ej överstiger 0 A DC. TIG används till svetsning i rostfritt material. TIG 30 och 32 är extra robusta, vattenkylda slangpaket. Vattenkylningen säkrar låga temperaturer i brännaren och i handtaget, vilket även ger större komfort och hållbarhet. TIG 30/32 används till svetsning i stål, rostfritt stål och aluminium. TIG -32 kan monteras med alla slitdelar som visas här till höger, och styrningsenheten är lätt att byta ut a 5b 5c 9 * D D D * D D * D D Gaslins,0 mm -30 koppar/mässing Gaslins,6 mm -30 koppar/mässing Gaslins 2,4 mm -30 koppar/mässing Gaslins II 3,2 mm -30 koppar/mässing Gaslins II,0mm -30 helstöpt mässing Gaslins II,6mm -30 helstöpt mässing Gaslins II 2,4mm -30 helstöpt mässing Gaslins II 3,2mm -30 helstöpt mässing Gaskåpa, lins, TIG/30 #4 Gaskåpa, lins, TIG/30 #5 Gaskåpa, lins, TIG/30 #6 Gaskåpa, lins, TIG/30 #7 Gaskåpa, lins, TIG/30 #8 Elektrodhållarer ø,0 TIG/30 Elektrodhållarer ø,6 TIG/30 Elektrodhållarer ø2,4 TIG/30 Elektrodhållarer ø3,2 TIG/30 Gaskåpa TIG/30 #4 Gaskåpa TIG/30 #5 Gaskåpa TIG/30 #6 Gaskåpa TIG/30 #7 Gaskåpa TIG/30 #8 Gaskåpa Lång 48 mm #4L Gaskåpa Lång 48 mm #5L Gaskåpa Lång 48 mm #6L Gaskåpa X-Lång 64 mm #4XL Gaskåpa X-Lång 64 mm #5XL Gaskåpa X-Lång 64 mm #6XL Wolframelektroder. Se side 4 * Std. Slitdelset Ø,6 TIG/30/ Std. Slitdelsset Ø2,4 TIG /30/ Slitdelslåda TIG /30/32,6/2,4 D Slitdelslåda TIG /30/32 2,4/3, Slitdelset.6 gas TIG Slitdelset 2.4 gas TIG Gaskåpestorlek (invändig diameter) t.ex #4 = 4 x,6 mm = 6,4mm. * D = Inkl. i slitdelslåda 29

30 SLITDELAR TILL TIG ERGO SLANGPAKET Slitdelar till TIG Ergo 20/22/40 Position nr. Art. nr. Benämning Kollo Bakhätta Lång TIG Bakhätta Kort TIG O-ring f. Hätta TIG20/40 7a Brännarhuvud TIG20 70mm TIG 22 Brännarhuvud 7b Brännarhuvud TIG40 80 mm 8a Brännarhuvud TIG20F 70mm Brännarhuvud TIG20F 90mm TIG 22F Brännarhuvud 8b Brännarhuvud TIG40F 80 mm Isolator TIG * Spännhylsa ø,0mm CuCr Spännhylsa ø,6mm CuCr Spännhylsa ø2,4mm CuCr Spännhylsa ø3,2mm CuCr Spännhylsa ø4,0mm CuCr Gaslins,0mm TIG20-40 Gaslins,6mm TIG20-40 Gaslins 2,4mm TIG20-40 Gaslins 3,2mm TIG20-40 Gaslins 4,0mm TIG20-40 TIG 20 används till svetsning i rostfritt material och aluminium inom reparation och produktion. TIG 22 används till heavy duty uppdrag och produktionsuppdrag i aluminium. TIG 40 används till svetsning med strömstyrkor upp till 400 A DC, t.ex i svart rostfritt stål och aluminium inom produktion och reparation * * Gaskåpa till gasl. TIG20/22//40/45 #4 Gaskåpa till gasl. TIG20/22//40/45 #5 Gaskåpa till gasl. TIG20/22//40/45 #6 Gaskåpa till gasl. TIG20/22//40/45 #7 Gaskåpa till gasl. TIG20/22//40/45 #8 Gaskåpa till gasl. TIG20/22//40/45 # Elektrodhållare ø,0 TIG20/40 Elektrodhållare ø,6 TIG20/40 Elektrodhållare ø2,4 TIG20/40 Elektrodhållare ø3,2 TIG20/40 Elektrodhållare ø4,0 TIG20/40 Gaskåpa TIG20/40 #4 Gaskåpa TIG20/40 #5 Gaskåpa TIG20/40 #6 Gaskåpa TIG20/40 #7 Gaskåpa TIG20/40 #8 Gaskåpa TIG20/40 # Gaskåpa till gasl. TIG20/40 # Gaslins Isolator TIG * Wolframelektroder. Se side 4 * Std. Slitdelset Ø2,4 TIG 20/22/ Std. Slitdelset Ø,6 TIG 20/22/ Slitdelslåda TIG BR. 20/22/ Slitdelset.6 gas TIG Slitdelset 2.4 gas TIG Gaskåpestorlek (invändig diameter) t.ex #4 = 4 x,6 mm = 6,4mm. * D = Inkl. i slitdelslåda 30

31 SLITDELAR TILL TIG ERGO SLANGPAKET Slitdelar till TIG Ergo 45 TIG 45 är den kraftigste modellen i vårt TIG slangpaketprogram. TIG 45 är vattenkylt och dimensionerad för hård, kontinuerlig svetsning. TIG 45 används, när det verkligen krävs en hög prestanda och intermittens. TIG 45 används till svetsning med en strömstyrka på upp till 450 A DC, t.ex i svart rostfritt stål och aluminium inom produktion och reparation. Position nr. Art. nr. Benämning Kollo Bakhätta Lång TIG Bakhätta Kort TIG O-ring f. Hätta TIG20/ Brännarhuvud TIG 45 8 D Isolator TIG 45 9 * D Spännhylsa ø,0mm CuCr Spännhylsa ø,6mm CuCr Spännhylsa ø2,4mm CuCr Spännhylsa ø3,2mm CuCr Spännhylsa ø4,0mm CuCr Spännhylsa HD ø4,0 mm Spännhylsa HD ø4,8 mm *D 8030 Elektrodhållare standard ø,0-3, Elektrodhållare HD ø3,2-4,8 3 * D 8 * D Gaskåpa till gasl. TIG20/22//40/45 #4 Gaskåpa till gasl. TIG20/22//40/45 #5 Gaskåpa till gasl. TIG20/22//40/45 #6 Gaskåpa till gasl. TIG20/22//40/45 #7 Gaskåpa till gasl. TIG20/22//40/45 #8 Gaskåpa till gasl. TIG20/22//40/45 # Wolframelektroder. Se side 4 * Std. Slitdelset Ø2,4 TIG 45 D Std. Slitdelset Ø3,2 TIG 45 Gaskåpestorlek (invändig diameter) t.ex #4 = 4 x,6 mm = 6,4mm. * D = Inkl. i slitdelslåda TIG 45 kan monteras med alla slitdelar som visas här till höger, och styrningeenheten är lätt att byta. 3

32 TIG ADJUST TIG Adjust luft- eller vattenkyld brännare är till svetsning på svåråtkomliga platser. ( ) Litet huvud ( ) Stort huvud Fjäder Luftkyld -20 (803006) Fjäder TIG Adjust ger 360 graders frihet! TIG Adjust är utvecklad till svetsuppdrag där återkommande justering av brännarhuvudet är vanligt. Brännarhuvudet kan vridas i alla rikningar och har längre livslängd än vanliga böjbara brännarhuvuden. Övergångsstycke för 40 ( ) 2 st O-ring ( ) Luft- och vattenkylda modeller Brännarhuvuden i två olika storlekar Litet brännarhuvud: standard slitdelar från TIG -30 serien Stort brännarhuvud: standard slitdelar från TIG serien Levereras standard utan slitdelar TIG Adjust passar i TIG Ergo seriens båda svetshandtagens storlekar, och alla TIG Ergo styrningsenheter kan användas Levereras alla i 4 m och 8 m modeller i TIG Ergo programmet, men erbjuds även i speciallängder mot order Kan beställas som en standard applikation Vattenkyld (803006) Adaptor (294208) TIG Variant Art. nr. TIG TIG Adjust 4 m Litet huvud TIG Adjust 8 m TIG R Adjust 4 m TIG R Adjust 8 m TIG 20 TIG 20 Adjust 4 m Stort huvud TIG 20 Adjust 8 m TIG 20R Adjust 4 m TIG 20R Adjust 8 m Variant Art. nr. TIG 30 TIG 30 Adjust 4 m Litet huvud TIG 30 Adjust 8 m TIG 30R Adjust 4 m TIG 30R Adjust 8 m TIG 40 TIG 40 Adjust 4 m Stort huvud TIG 40 Adjust 8 m TIG 40R Adjust 4 m TIG 40R Adjust 8 m Art. nr. TIG ADJUST SERIE TIG Ergo ADJUST 4 m 7p TIG Ergo ADJUST 8 m 7p TIG RH Ergo ADJUST 4 m 7p TIG RH Ergo ADJUST 8 m 7p TIG 20 Ergo ADJUST 4 m 7p TIG 20 Ergo ADJUST 8 m 7p TIG 20RH Ergo ADJUST 4 m 7p TIG 20RH Ergo ADJUST 8 m 7p TIG 30 Ergo ADJUST 4 m 7p TIG 30 Ergo ADJUST 8 m 7p TIG 30RH Ergo ADJUST 4 m 7P TIG 30RH Ergo ADJUST 8 m 7P TIG 40 Ergo ADJUST 4 m 7p TIG 40 Ergo ADJUST 8 m 7p TIG 40RH Ergo ADJUST 4 m 7p TIG 40RH Ergo ADJUST 8 m 7p Art. nr. TIG ADJUST SERIE Kollo Huvud liten TIG Adjust Huvud stor TIG Adjust Kropp luftkyld TIG Adjust Kropp vattenkyld TIG Adjust Fjäder TIG Adjust Övergångsstycke för 20HD O-ring Adaptor /4"UNF-3/8"24UNF vänster Den levererade produkten kan avvika från bilden. 32

33 SPECIALDELAR TILL TIG 20/22/40 Speciallösning för Stubby system Stubby-delarna används på TIG 20 och TIG 40. Stubby-delar ger reducerad brännarhöjd och därmed lättare åtgång på svårtillgängliga ställen. 2 TIG Gaskåpa från TIG -30 serien, # Gaskåpa från TIG -30 serien, # Pos. nr. Art. nr. System Stubby Kollo Spännhylsa ø,0mm "Stubby" Spännhylsa ø,6mm "Stubby" Spännhylsa ø2,4mm "Stubby" Spännhylsa ø3,2mm "Stubby" Isolator för gaslins "Stubby" Gaslins,0mm "Stubby" Gaslins,6mm "Stubby" Gaslins 2,4mm "Stubby" Elektrodhållare "Stubby" Slitdels set TIG Stubby ø.6 Slitdels set TIG TIG Stubby ø2.4 Slitdels set TIG Stubby ø.6 gaslins Slitdels set TIG Stubby ø2.4 gaslins 33

34 SPECIALDELAR TILL TIG 20/22/40 Specialbrännarhuvud WP24 / WP24 Mini Brännarhuvudet som inte kräver plats Pos. nr. Art. nr. WP24 Kollo Isolator Spännhylsa ø,0mm Spännhylsa ø,6mm Spännhylsa ø2,4mm Elektrodhållare standard,0mm Elektrodhållare standard,6mm Elektrodhållare standard 2,4mm Gaskåpa #4 Ø6,5mm Gaskåpa #5 Ø8,0mm Gaskåpa #6 Ø9,5mm WP24G brännarhuvud kropp Luft WP24W Brännarhuvud kropp Övergångsstycke för 20HD O-ring Hållarutterk NV Adaptor /4"UNF-3/8"24UNF vänster Slitdels set TIG WP24 ø.6 Slitdels set TIG WP24 ø2.4 Slitdelslåda TIG WP24/DSF225 Gaskåpestorlek (invändig diameter) t.ex #4 = 4 x,6 mm = 6,4mm. Pos. nr. Art. nr. WP24 Mini Kollo WP24 isolator mini till gaslins Spännhylsa ø,6mm Spännhylsa ø2,4mm TIG /30 gaslins mini ø, TIG /30 gasline mini ø 2, Gaskåpa till TIG/30 mini #5 Ø8, Gaskåpa till TIG/30 mini #6 Ø

35 APPLIKATIONER OCH SPECIALLÖSNINGAR Specialbrännarkropp/-huvud DSF 225 FLEX DSF 225 FLEX är en flexibel vattenkyld brännarkropp med utbytbart brännarhuvud. TIG 20 DSF 225x3B # 4 m 7 polig TIG 20 DSF 225x3B # 8 m 7 polig TIG 30 DSF 225x3B # 4 m 7 polig TIG 30 DSF 225x3B # 8 m 7 polig Pos. nr. Art. nr. DSF FLEX Litet huvud # (*) /30 80 Litet huvud # (*) /30 90 Litet huvud (*) / TIG Ergo 20 DSF 225x3B 4m 7p TIG Ergo 20 DSF 225x3B 8m 7p TIG Ergo 30 DSF 225x3B 4m 7p TIG Ergo 30 DSF 225x3B 8m 7p Brännarhuvud liten Brännarhuvud liten rak Brännarhuvud liten Brännarhuvud liten WP Brännarhuvud stor Brännarhuvud stor FLEX Brännarhuvud DSF 225 7a FLEX Brännarhuvud DSF 225 Luft Övergångsstycke för 20HD O-ring Ø7,5x,5mm 4 70 Litet huvud # (**) WP Adaptor /4"UNF-3/8"24UNF vänster Slitdelslåda TIG /30/32,6/2,4 Slitdelslåda TIG WP24/DSF225 Slitdelslåda TIG BR. 20/22/ Stort huvud (*) 20/40 75 mm 6 80 Stort huvud (*) 20/ a 9 (*) Lilla huvudet = slitdelar -30. Stort huvud = slitdelar (**) WP 24 slitdelar. 35

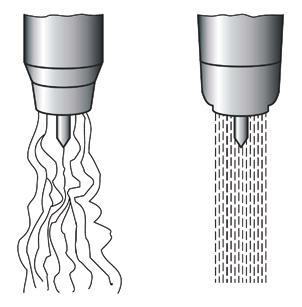

36 SLITDELAR EFTER INDIVIDUELLA BEHOV Migatronic TIG slangpaket levereras som standard utan slitdelar, men kan monteras med slitdelar efter behov. Se översikt över slitdelar till de olika modellerna av TIG slangpaket på de föregående sidorna. Vid val av standardslitdelar monteras TIG brännarhuvudet med elektrodhållare och spännhylsa samt keramisk gaskåpa, om funktion är att leda skyddsgasen ner kring svetszonen, så den atmosfäriska luften förträngs. För ökad precision och styrning vid TIG svetsning rekommenderas det att välja gaslinser till TIG brännarhuvudet, som ger ett mycket enhetligt flow av skyddsgasen och möjlighet för längre utstick av elektroden. Dessutom kan gasförbruket reduceras vid användning av gaslins. TIG FLEX brännarhuvud Migatronics TIG FLEX brännarhuvud är flexibel och kan formas till svåra uppdrag. Vid behov för återkommande formningar rekommenderas ett vridbart TIG brännarhuvud. Applikationer och speciallösningar finns på sidan 32. Det krävs stor varsamhet, när brännarriktningen skall ändras. Brännarhuvudet skall vara avkylt och får max. böjas 45 med stöd av tummen, som visas nedanför. Gasflow Gasflow Stötta med tummen Skyddsgasstråle Standard Med gaslins 36

37 PLASMASKÄRSLANGAR Plasmaskärslangar till Zeta 60, 6 m Art. nr Slitdelslåda Art. nr Slitdelar till plasmaskärhandtag Position Art. nr. Benämning Kollo nr. Zeta Brännarhuvud 2* * *Elektrod 2a 8060 Elektrod, lång 3* * *Isoleringsring 4 4 4* 4 4a 4a 4a 4a * Skärdysa, kort ø0,9 Skärdysa, kort ø,0 *Skärdysa, kort ø, Skärdysa, kort ø,2 Skärdysa, lång ø0,9 Skärdysa, lång ø,0 Skärdysa, lång ø, Skärdysa, lång ø,2 5* * *Skyddskåpa 6* * *Avståndsfjäder Fördelare O-ring Avståndsring (2 ben) Avståndsring ø2mm Avståndsring ø2mm (4 ben) Slitdelslåda 37

38 PLASMASKÄRSLANGAR Plasmaskärslangar till Zeta 0, 6 m Art. nr Plasmaskärslangar till Zeta 0, m Art. nr Plasmaskärslangar till Zeta 0, 5 m Art. nr Position nr. Art. nr. Benämning Kollo Zeta Brännarhuvud x Zeta 0 Automat Skärhuvud x a O-ring x x b Kylrör x x Handtag med tryckenhet x Plasma automat rör x x 2a Tryckenhet x 3* 8060 *Elektrod x x Gasspridare 30-70A x x 5* *Gasspridare 80-20A x x Skärdysa, ø0.9 x x Skärdysa, ø.0 x x Skärdysa, ø. x x Skärdysa, ø.2 x x Skärdysa, ø.4 x x 8.2* *Skärdysa, ø.5 x x Skärdysa, ø.6 x x Skyddskåpa 30-70A x x * *Skyddskåpa 80-20A x x * *Avståndsring (2 ben) x x Kolbågsdysa x x Skyddsenhet x x Skyddskåpa fogskärning x x Slitdelslåda x x * = standard monterat vid leverans Plasmaskärslangar till Zeta 0, 6 m (automation) Art. nr PT-0 a 2a b Slitdelslåda Art. nr

39 PLASMASVETSSLANGAR Art. nr. PWM-4A / PWM-300 Bemärk PWM-4A 80 komplett u/slang PWM komplett u/slang Slang PWM-4A/PWM300,0 m Slang PWM-4A/PWM300,5 m Slang PWM-4A/PWM300 2,0 m Slang PWM-4A/PWM300 3,0 m Slang PWM-4A/PWM300 3,5 m Slang PWM-4A/PWM300 4,0 m Slang PWM-4A/PWM300 4,5 m Slang PWM-4A/PWM300 5,0 m Slang PWM-4A/PWM300 5,5 m Slang PWM-4A/PWM300 6,0 m Slang PWM-4A/PWM300 6,5 m Slang PWM-4A/PWM300 7,0 m Slang PWM-4A/PWM300 7,5 m Slang PWM-4A/PWM300 8,0 m Samlingsbox för Plasma slangar Till Plasma svetsning med slangar > 8m Mellankabel PMW4A/ m Samlingsbox för Plasma slangar Art. nr Mellankabel PMW4A/ m Art. nr Slang PWM-4A/PWM300 Art. nr

40 SLITDELAR TILL PLASMASVETSSLANGAR PWM-4A Position no. Art. nr. PWM-4A Keramikdysa Dysa std.,58 0A f/4a Dysa std. 2,37 80A f/4a Dysa std. 3,8 220A f/4a Dysa lång,7 40A f/4a Dysa lång,57 90A f/4a Dysa lång 2,36 50A f/4a Dysa lång 3,7 80A f/4a Elektrod WL20 ø4,8x9 spets 20 grader Elektrod lang 4,8 x mm Gasföring & fördelare f/4a 4A Gasföring f/4a 4B Gasspridare vit f/pwm-4a O-ring f/4a (röd) O-ring f/4a och 6A Packning f/keramikdysa 4A Kravering f/4a Gaslins f/4a Brännarkropp PWH-4A Brännarkropp PWM-4A O-ring f/4a Elektrod tång f/pwm-4a Elektrod hätta f/4a Elektrod hätta lång f/4a Justeringsnyckel f/4a & 6A Position no. Art. nr. PWM Keramikdysa f/pwm-300&6a Dysa 2,36 200A f/ Dysa 2,87 250A f/ Dysa 3,8 300A f/ Dysa 200 AMP-LG PWM Dysa 250 AMP-LG PWM Dysa 300 AMP-LG PWM O-ring f/pwm-6a Elektrod WL20 ø4,8x9 spets 20 grader O-ring f/pwm-6a Gasföring f/6a & Gasspridare vit f/ Adapter f/keramikdysa 6A Packning f/6a O-ring 25x05 f/6a och PWM Brännarkropp PWM O-ring f/6a och PWM Elektrod tång f/pwm Elektrod hätta f/ Nyckel f/dysa PWM Justeringsnyckel f/pwm PWM

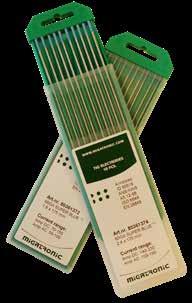

41 WOLFRAMELEKTRODER Migatronics sortiment av wolframelektroder i högsta industrikvalitet är utvecklade i samarbete med Europas ledande producent av wolframelektroder. Ingen radioaktiv strålingsfara för användaren eller miljön Spetsig elektrod och fokuserad ljusbåge efter lång driftstid Hög tändings- och återtändningssäkerhet Ökad svetskvalitet och säkerhet Här ses skillnaden på ljusbågarna, som tänds med respektive högkvalitets- och lågkvalitets-wolframelektroder. Art. nr. Benämning Kollo Wolfram elektrod WP Ø,6 grön Wolfram elektrod WP Ø2,4 grön Wolfram elektrod WP Ø3,2 grön Wolfram elektrod WL Ø,6 svart Wolfram elektrod WL Ø2,4 svart Wolfram elektrod WL Ø3,2 svart Wolfram elektrod WL20 Ø,6 blå Wolfram elektrod WL20 Ø2,4 blå Wolfram elektrod WL20 Ø3,2 blå Wolfram elektrod WS2 Ø,0 superblue Wolfram elektrod WS2 Ø,6 superblue Wolfram elektrod WS2 Ø2,0 superblue Wolfram elektrod WS2 Ø2,4 superblue Wolfram elektrod WS2 Ø3,2 superblue Wolfram elektrod WS2 Ø4,0 superblue Wolfram elektrod WS2 Ø4,8 superblue Högkvalitets-wolfram Lågkvalitets-wolfram: Ljusbågen tänder oftast från sidan, ljusbågen flackar och vandrar endast långsamt till elektrodspetsen, som skall skäras av och tillspetsas igen. 4

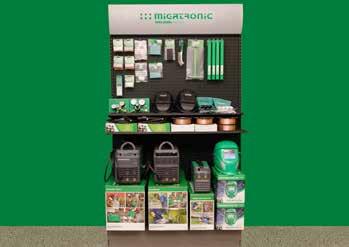

42 MIGATRONIC SLITDELAR I BUTIKS-BLISTERPACK Standard Migatronic slitdelar kan även fås i blisterpack, som levereras färdiga för upphängning i återförsäljares butiker. De är fina för presentation, och har en tydlig märkning med streckkod, varutext och -nummer vilket gör det enkelt att återbeställa. Blisterpack är till kunder med behov för köp i små styckantal. Kontakta Migatronic för ytterligare information. Art. nr. Benämning Blisterpaket x Chassikontakt mm2 892 Blisterpaket x förlängningskontakt mm² ø3 mm hona Blisterpaket x Chassikontakt -25B ø mm hane Matrhjulsats för BP 2-hjul. 0, Matrhjulsats för BP 2-hjul., Matrhjulsats för BP MWF 0,8 V-spår vit Matrhjulsats för BP MWF,0 V-spår blå Matrhjulsats för BP MWF,0 U-spår blå Matrhjulsats för BP MWF,2 V-spår röd Matrhjulsats för BP MWF,2 U-spår röd Matrhjulsats för BP MWF 0,6 V-spår svart/vit Blisterpaket fjäderkontaktbussning ML50B/C-6 x 2 Art. nr. Benämning Blisterpaket x kontaktrör ø0,6 m6 ø8x28mm E-Cu Blisterpaket x kontaktrör ø0,8 m6 ø8x28mm E-Cu Blisterpaket x kontaktrör ø,0 m6 ø8x28mm E-Cu Blisterpaket x kontaktrör ø,2 m6 ø8x28mm E-Cu Blisterpaket med gaskåpa till ML50/6 till punktsvetsning Blisterpaket x 2 gaskåpa ML20/30/50/6 konisk Blisterpaket med dys-set till ML50/6 till gasfri svetsning Blisterpaket med cylindrisk gaskåpa till ML50/ Blisterpaket x 2 gaskåpa ML250 konisk Blisterpaket x 2 gaskåpa ML/MV240 konisk Blisterpaket gasspridare för MV450/550 vit x Blisterpaket x kontaktrör ø0,8 m8 øx30mm E-Cu Blisterpaket x kontaktrör ø,0 m8 øx30mm E-Cu Blisterpaket hållarfhjäder ML250 x Blisterpaket kontaktrörsfäste ML20/30/50 34mm x Blisterpaket x 2 kontaktrörsfäste ML50C/6 (Plus 5) Blisterpaket k-rörsfäste för mv450/550m8 25mmx Blisterpaket k-rörsfäste för MV450/550 CuCrZr 25 mm x Blisterpaket k-rörsfäste för ML250 m6 37mm x Blisterpaket k-rörsfäste för ML250 m6 35mm x Blisterpaket k-rörsfäste för ML-MV240 5 mm CuCrZr x Blisterpaket k-rörsfäste för ML mm CuCrZr x Blisterpaket gasspridare för ML300/360 hvid x Blisterpaket x kontaktrör ø,0 m6 ø8x28mm CuCrZr Blisterpaket x kontaktrör ø,2 m6 ø8x28mm CuCrZr 8039 Blisterpaket x kontaktrör ø0,6 m6 ø6x25mm E-Cu Blisterpaket x kontaktrör ø0,8 m6 ø6x25mm E-Cu Blisterpaket x kontaktrör ø,0 m6 ø6x25mm E-Cu Blisterpaket x kontaktrör ø,2 m6 ø6x25mm E-Cu Blisterpaket x kontaktrör ø0,8 m6 ø8x28mm CuCrZr Blisterpaket x kontaktrör ø,2 m8 øx30mm E-Cu Blisterpaket x5 kontaktrör ø0,8 m8 ø8x30mm CuCrZr Blisterpaket x5 kontaktrör ø,0 m8 ø8x30mm CuCrZr Blisterpaket x5 kontaktrör ø,2 m8 ø8x30mm CuCrZr Blisterpaket x5 kontaktrör ø,4 m8 ø8x30mm CuCrZr Blisterpaket x5 kontaktrör ø,0 m8 øx30mm CuCrZr Blisterpaket x5 kontaktrör ø,2 m8 øx30mm CuCrZr Blisterpaket x 2 gaskåpa ML300/360/MV450/550/FKS550 konisk CU Blisterpaket isolator till TIG 20/40 x Blisterpaket spännhuv kort till TIG 20/ Blisterpaket spännhuv lång till TIG 20/ Blisterpaket isolator till TIG/30 x Blisterpaket med O-ring till spännhuv TIG20/ Blisterpaket med elektrodhållare till ø.6tig20/40x2 42

43 Art. nr. Benämning Blisterpaket med elektrodhållare till ø2.4tig20/40x Blisterpaket med elektrodhållare till ø3.2tig20/40x Blisterpaket spännhylsa till ø.6mm CuCrZr x2 TIG20/ Blisterpaket spännhylsa till ø2.4mm CuCrZr x2 TIG20/ Blisterpaket x 2 med spännhylsa ø,6 mm CuCr Blisterpaket med spännhylsa Ø2,4 mm CuCr x Blisterpaket spännhylsa till ø3.2mm CuCr X Blisterpaket x2 Gaskåpa till TIG20/40 #5 Ø8, Blisterpaket x2 Gaskåpa till TIG20/40 #6 Ø9, Blisterpaket x2 Gaskåpa till TIG20/40 #7 Ø, Blisterpaket med gaskåpa till TIG20/40 #8 Ø2,5 x Blisterpaket med gaskåpa till TIG20/40 # Ø6,0 x Blisterpaket med gaskåpa till TIG20/40 #2 Ø9,5 x Blisterpaket spännhuv kort till TIG /30/ Blisterpaket spännhuv mellan till TIG /30/ Blisterpaket spännhuv lång till TIG /30/ Blisterpaket med O-ring till spännhuv TIG/ Blisterpaket med elektrodehållare till ø.0tig/ Blisterpaket med elektrodehållare till ø.6tig/30x Blisterpaket med elektrodehållare till ø2.4tig/30x Blisterpaket med elektrodehållare till ø3,2 TIG/30 x Blisterpaket med spännhylsa ø,0 mm CuCr x Blisterpaket med spännhylsa ø,0 mm CuCr x Blisterpaket med spännhylsa ø2,4mm CuCr x Blisterpaket med spännhylsa ø3,2 mm CuCr x Blisterpaket med gaskåpa till TIG/30 #4 Ø6, Blisterpaket x2 Gaskåpa till TIG/30 #5 Ø8, Blisterpaket x2 Gaskåpa tilltig/30 #6 Ø9, Blisterpaket x2 Gaskåpa till TIG/30 #7 Ø, Blisterpaket x2 Gaskåpa tilltig/30 #8 Ø2, Blisterpaket x MMA elektrodehållare 450A Blisterpaket x MMA elektrodehållare 200A Blisterpaket x löst huvud 45/90 till elektrodehållare 400/600A Blisterpaket x elektrodehållare 600A Blisterpaket x elektrodehållare 300A Blisterpaket x elektrodehållare200a Blisterpaket x återledarklämma 250A Blisterpaket x återledarklämma 400A Blisterpaket x återledarklämma 500A Blisterpaket x skruv återledarklämma 600A Blisterpaket till CUT45/63x2 Art. nr. Benämning Blisterpaket avståndsring 2 ben x Blisterpaket avståndsring Ø2mm x Blisterpaket avståndsring 4 ben ø2mm x Blisterpaket kylrör till ZETA0 x Blisterpaket gasspridare 30/70 til ZETA0x Blisterpaket gasspridare 80/20 tilzeta0x Blisterpaket avstånd till ZETA0 x Blisterpaket elektrod till CUT x Blisterpaket elektrod till ZETA0 x Blisterpaket Skärdysa ø.2 till CUT40/60 x Blisterpaket Skärdysaø. till CUT40/60 x Blisterpaket Skärdysa ø.0 till CUT40/60 x Blisterpaket Skärdysa ø0, 9 till CUT40/60 x Blisterpaket Skärdysa.LÅNGø0.9CUT40/60x Blisterpaket Skärdysa.LÅNGø.0CUT40/60x Blisterpaket Skärdysa.LÅNGø.CUT40/60x Blisterpaket Skärdysa.LÅNGø.2CUT40/60x Blisterpaket Skärdysa ø0.9 T.ZETA0 x Blisterpaket Skärdysa ø.0 T.ZETA0 x Blisterpaket Skärdysa ø. T.ZETA0 x Blisterpaket Skärdysa ø.2 T.ZETA0 x Blisterpaket Skärdysa ø.4 T.ZETA0 x Blisterpaket Skärdysa ø.5 T.ZETA0 x Blisterpaket Skärdysa ø.6 T.ZETA0 x Blisterpaket kolbågsdysa till ZETA0 x Blisterpaket skyddskåpa till CUT45/63 x Blisterpaket skyddskåpa till 30/70A ZETA 0 x Blisterpaket skyddskåpa till 80/20A ZETA 0 x Blisterpaket skyddskåpa till kolbågning ZETA0x Blisterpaket skyddskåpa kolbågning till ZETA0 x Blisterpaket isolering ring till CUT45/63 x Blisterpaket x förstoringsglas 5 x 8 mm med styrka +, Blisterpaket x förstoringsglas 5 x 8 mm med styrka +2, Blisterpaket x förstoringsglas 5 x 8 mm med styrka +2, Blisterpaket x förstoringsglas 5 x 8 mm med styrka +, Blisterpaket x svetsglas klar 60 x mm Blisterpaket x svetsglas DIN 60 x mm Blisterpaket x svetsglas DIN 60 x mm Blisterpaket x. Stor munstyckstång Blisterpaket x rensnålsats kort Blisterpaket x D75/S80 gaständare OX Blisterpaket k-rörsfäste ML/MV 240 x2 mässing 5 mm Blisterpakke gasspridare för ML/MV240 svart x 2 43
