Göteborg, Sannegården. Geoteknisk utredning för detaljplan för järnvägstunnel och bostäder vid Säterigatan

Transkript

1 Götebrg, Sannegården. Geteknisk utredning för detaljplan för järnvägstunnel ch bstäder vid Säterigatan 1-9- rev

2 Nybyggnatin vid Säterigatan Geteknisk utredning för detaljplan för järnvägstunnel ch bstäder vid Säterigatan 1-9- rev Beställare: Knsult: Uppdragsledare Götebrgs stad, Fastighetskntret Pstgatan 1 11 Götebrg Nrcnsult AB B Götebrg Jel Wessman Uppdragsnr: 139 Filnamn ch sökväg: \\nrcnsultad.cm\dfs\swe\götebrg\ndata\13\\139\g\beskr-pm\pm_detaljplan 1-8 jw.dc Kvalitetsgranskad av: Bernhard Gervide Eckel

3 n:\13\\139\g\beskr-pm\pm_detaljplan 15-7 jw rev3.dc 3 (7) 1. Innehållsförteckning 1. Innehållsförteckning Förutsättningar Underlag... Tidigare utförda undersökningar... Nu utförda undersökningar... Övriga uppgifter m mrådet Getekniska förhållanden / undersökningsresultat... 7 Tpgrafi ch jrdlagerbeskrivning... 7 Område A... 8 Område B... 8 Område C... 9 Område D... 9 Område E... 9 Område F Stabilitet... 1 Resultat Bergras ch blcknedfall... 1 Slutsats Radn ch gammastrålning Gammastrålning Markradn Sättningar Anvisningar för planen/slutsats/ Rekmmendatiner... 1 Stabilitet... Grundläggning ch risker p.g.a. befintliga ch planerade knstruktiner i mrådet... 3 Radn... 5 Sättningar rev Götebrg Geteknisk utredning för detaljplan för järnvägstunnel ch bstäder vid Säterigatan

4 Bilagr 1. Gynnsamma ch gynnsamma faktrer för beräkning av stabilitet.. Relatinsritningar för brfäste vid Nrdviksgatan 3. Resultatfigurer från stabilitetsberäkningar för befintliga förhållanden, i sektin 1,3,5,7, 8 tillsammans med en plan ch resultat från Swecs beräkningar i sektin; +1, +18, + ch +.. Jrdartstlkning ch mrådesindelning i plan 5. Belastningsrestriktiner ch beräkningssektiner i plan för befintliga förhållanden. Tlkning av CPT-snderingar 7. Tlkning av Hejjar-snderingar 8. Plankarta med bestämmelser 9. Belastningsrestriktiner, förutsatt att marknivån i mrådet stämmer överens med plankartan ch dess bestämmelser 1. Resultat från stabilitetsberäkningar (åtgärdsförslag) nrr m Nrdviksgatan inkl. en plan med inritade sektiner ch principskiss för grundförstärkningarna. 11. Undersökningsresultat (MUR) från Trafikverket utredning inför systemhandling.

5 . Förutsättningar Nrcnsult har fått i uppdrag av Götebgs stads fastighetskntr att undersöka de getekniska förutsättningarna för att bygga flerbstadshus, -8 våningar höga, i huvudsak söder m Säterigatan ch nrr m Östra Eriksbergsgatan på Hisingen. Planmrådet är ca 1 m se figur.1 nedan. Föreliggande rapprt mfattar en sammanfattning av bergras-/blckutfallsrisken där det kan påverka planmrådet, redvisade resultat från radnmätning, sammanfattning av stabilitetsutredningen för mrådet i dag, översiktlig beskrivning av sättningsförhållandena i mrådet, resultat från grundvattenmätningar, upplysning av risker för mgivningspåverkan vid byggnatin ch en översiktlig beskrivning av grundläggningsförhållandena i mrådet Krdinatsystem Sweref 1 ch höjdsystem GH 88 är använt i föreliggande rapprt på grund av att huvudelen av underlagsmaterialet är angett i Swreff 1 ch GH88. Skillnaden mellan GH88 ch RH är ca 1 m. Nllpunkten för GH88 är 9,953 m lägre än nllpunkten för RH. Figur.1 Ortft över mrådet. Planmrådet är markerat med gul linje. Områdena inm parentes var med i riginalhandlingen men är nu brttagna från aktuellt detaljplanmråde. 5

6 3. Underlag Tidigare utförda undersökningar Det är utfört getekniska undersökningar på mrådet tidigare, vid lika tillfällen. Undersökningarna är utförda av 1. Götebrgs stads gatukntr, 198, längs Säterigatan i nrra delen av mrådet. Orrje & C / Scandiacnsult, 197, vid Nrdviksgatan i östra delen av mrådet ch i södra delen av mrådet. 3. Gatukntret Götebrg, 197, vid Nrdviksgatan i Nrra delen av mrådet.. Gatublaget knsult, 8, i södra delen av mrådet 5. Nrcnsult, 11, i södra delen av mrådet. COWI, 11, längs planlagd hamnbana, från västra delen av mrådet till nrdöstra delen. 7. SWECO, 15, längs planlagd hamnbana. De van nämnda ch de nu utförda undersökningarna redvisas i MUR 139, daterad 1-9-1, med undantag för SWECOS undersökningar, sm endast är med sm en bilaga, då det har inte har levererats i digitalt frmat. Nu utförda undersökningar Nrcnsult fältgeteknik utförde kmpletterande undersökningar i mrådet i juli ch i början på augusti 1. Följande kmpletterande undersökningar är utförda i förbindelse med aktuell detaljplanutredning: JB-ttalsnderingar CPT snderingar Hejarsnderingar 5 skruvprvtagningar till 3 m djup För mer detaljerad infrmatin m undersökningarna, se MUR 139, daterad

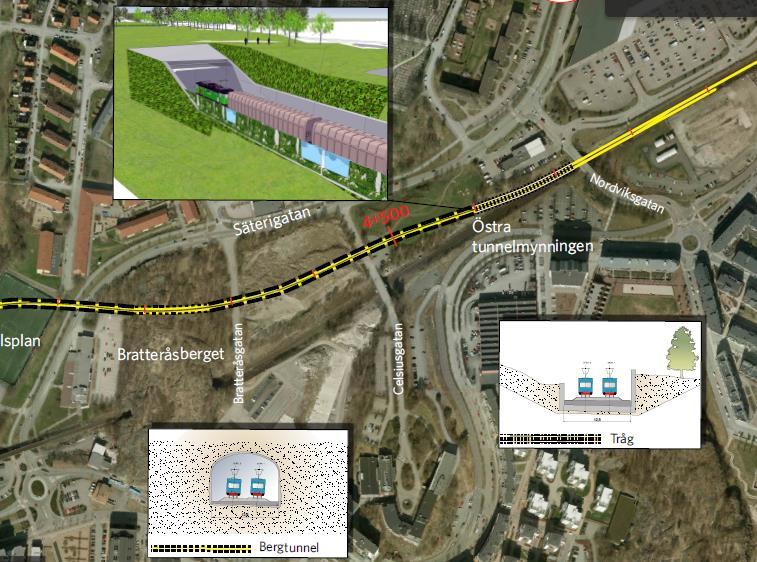

7 Övriga uppgifter m mrådet Inm planmrådet planeras en mläggning av hamnbanans sträckning nrr m befintligt spår. Det nya spåret skall förläggas, delvis i tunnel ch delvis i tråg genm mrådet, se figur 3. där förslag på ny sträckning visas. Figur 3. Planlagd järnvägssträckning för nya hamnbanan, uppgifter från Trafikverket via Götebrgs stad.. Getekniska förhållanden / undersökningsresultat Inm mrådet återfinns en bergtunnel för spillvatten sm av sekretesskäl inte är krdinatsatt eller utritad. För mer infrmatin m dess läge ch restriktiner ska Götebrg Vatten kntaktas. Tpgrafi ch jrdlagerbeskrivning Detaljplanemrådet består av väldigt varierande jrdlagerföljder sm berr, dels av den kmplea gelgin ch dels av de uppfyllnader ch urgrävningar sm har 7

8 gjrts i mrådet, vilket medför att det är svårt att göra en översiktlig beskrivning av jrdlagerföljden i mrådet. På grund av mrådets strlek har mrådet delats in i fem mindre mråden, A till F, se figur.1. Område A Nrr m Säterigatan, söder m Danaplatsen ch undbygatan är mråde A beläget. Terrängen i mrådet är relativt plan på nivå ca + med undantag för en höjd i den nrdöstra delen av mrådet. Markytan på mrådet är generellt täckt av träd ch buskage. På höjden, ca nivå +3, vanför slänten i den nrdöstra delen av mrådet är det utfört jrdberg- ch hejarsndering sm visar på friktinsjrd med ökande fasthet mt djupet, ned till nivå +18,5 där jrd- bergsnderingen avslutades i berg. Generellt består mrådet av friktinsjrd med varierande fasthet, till varierande djup, mellan någn meters djup till ca 3 m djup i den djupaste undersökta punkten på mrådet, NC3. Undantaget är den västra delen av mrådet där det har påträffats ett m djupt lerlager under trrskrpan/fyllnadsmassrna överst. Område B Område B begränsas i väster av Bratteråsgatan, i nrr av Säterigatan, i öst av Celsiusgatan ch i söder av befintlig järnväg (hamnbanan). Terrängen i mrådet är ursprungligen relativt plan på ca nivå +, men vid tidpunkten för rapprtens framtagande är mrådet täckt av ca - meter höga fyllningshögar med varierande innehåll, mestadels rivningsmassr. Massrna ska avlägsnas enligt föreslagen plan. ängs den sydöstra delen av mrådet löper en ca m djup, delvis jrd- delvis bergskärning för befintlig hamnbana. Fyllnadsmassrna i mrådet bedöms till största delen bestå av betngkrss i lika fraktiner, från silt till blck. Även tegel, stenkrss ch visst inslag av stålskrt har påträffats. Utöver detta kan det knstateras att rganiskt innehåll finns i fyllnadsmassrna, så sm delar av brädr, slipers, träbalkar ch dylikt. Viss vegetatin har etablerat sig vid fyllnadsmassrna. Under fyllnadsmassrna, på ca nivå + har det överst registrerats ett ca m tjckt lager av relativt fast jrd av antagen friktinsjrd eller trrskrpa. Därunder, 8

9 mellan ca ch,5 m djup, är det registrerat ett lösare lager av antagen lera/silt. eran/silten underlagras av en relativt fast jrd, med varierande mäktighet till berg, upp till 3 m i de undersökta snderingspunkterna. Område C Öster m Celsiusgatan, söder m Säterigatan, väster m Nrdviksgatan ch nrr m befintlig järnväg (hamnbanan) är mråde C beläget. Terrängen är relativt plan på mrådet, på ca nivå mellan +3 ch +5. Markytan är i huvudsak täckt av gräs, träd ch buskar. Berg i dagen är registrerat i sydöst, mt järnvägen ch även i nrdöst en bit in på mrådet. Generellt visar undersökningarna inm mrådet överst ett lager av fastare jrd, från markytan på ca nivå +, ned till ca m djup. Därunder är det registrerat ett ca m tjckt lager av relativt lös jrd, sm underlagras av en någt fastare jrd ned till berg, på nivå +18 med undantag för den nrdöstra delen av mrådet där ett upp till m tjckt lerlager har registrerats i tidigare undersökningar, utförda av gatublaget. Område D Område D är begränsat av Nrdviksgatan i nrr, Östra Eriksbergsgatan i söder ch hamnbanan i väst. Området utgörs i huvudsak av en asfalterad parkeringsplats samt några träd ch buskar i den nrdöstra delen av mrådet. Terrängen är relativt plan på nivå ca +1, med undantag för vägbanken tillhörande Nrdviksgatan i nrr, sm ligger på ca nivå +1,5, sm enligt relatinshandlingar är delvis grundlagd med bankpålar, intill brfästet, se bilaga. Området väster m befintlig vägbank antas överst bestå av ett ca m tjckt lager med cket fast jrd. Därunder bedöms det vara lös - cket lös friktinsjrd till berg på ca 15 m djup enligt utförd sndering i mrådet. Snderingar från Swecs datarapprt, nr.: 335, daterad visar ckså på friktinsjrds i mrådet. Område E Område E begränsas av Östra Eriksbergsgatan i öst, av Dnnergymnasiet ch Bstadshusen vid Bratteråsbacken i syd, Bratteråsberget i väst ch av hamnbanan i nrr. Terrängen i mrådet är relativt kuperad. Marknivån varierar mellan ca nivå +1 i mitten på mrådet ch ca nivå +3 i den sydöstra ch nrdvästra delen av 9

10 mrådet. Marken är i huvudsak täckt av asfalterade ytr, mindre buskage ch träd ch delvis berg i dagen. Väster m Celsiusgatan är det tidigare utfört många snderingar i förbindelse med utbyggnaden av Juvelkranen. Snderingarna visar att jrden i huvudsak består av friktinsjrd med varierande fasthet, allt från lös till cket fast. Bergnivån varierar över mrådet, från nivå -5 i sndering nr. SC5 till berg i dagen på nivå +8 i den västra delen av mrådet ch +3 i den sydöstra delen av mrådet. Område F Området är cirka 3 meter brett ch sträcker sig cirka m i nrdstlig riktning från Nrdviksbrn, längs befintlig järnväg. Från krsningen mellan Klhamnsgatan ch Nrdviksgatan så sluttar markytan ner mt järnvägen ch ner längs Klhamnsgatan i nrdvästlig riktning. Från cirka nivå +1 i krsningen ner till nivå +5,5 vid järnvägen. Generellt utgörs jrdlagren i mrådet överst av ett cirka en meter tjckt lager av fyllnadsmassr sm i huvudsak består av sand ch grus. Under fyllnadsmassrna utgörs de naturliga jrdlagren i huvudsak av lera med varierande mäktighet, från cirka 3 m längst i nrdöst till någn enstaka meter vid brläget. Den övre metern av lerlagret är av trrskrpekaraktär, därunder är det registrerat en relativt lös lera sm klassas sm mellansensitiv till högsensitiv enligt Trafikverket. Gehydrlgi Mätningarna sm är utförda på mrådet visar en grundvattennivå på ca 1 m djup i mråde A, B ch C, sm mtsvarar ca nivå +1, ch en grundvattennivå på ca m djup i mråde D vilket mtsvarar ca nivå +1. Grundvattennivån är inte registrerad i mråde E men antas ligga någn meter under markytan i de låga delarna av mrådet, på ca nivå +15. Områden A-F visas i figur Stabilitet Stabilitetsberäkningarna är utförda enligt IEGs tillämpningsdkument för stabilitet, rapprt :1, sm är baserade på svensk tlkning av SS-EN

11 IEG:s riktvärden för erfrderliga säkerhetsfaktrer har använts i föreliggande utredning. För planläggning är kravet på beräknad säkerhetsfaktr vid dränerad analys F ø 1,3, dränerad analys F c 1,7 1,5 ch i kmbinerad analys F kmb 1,5-1,. I bilaga 1 har en inventering av förhållanden sm påverkar valet av säkerhetsfaktr utförts. Utfallet visar att förhållandena är gynnsamma ch därför är det tillfredställande m den beräknade säkerhetsfaktrn är större eller lika med det lägre värdet i intervallet, 1, för kmbinerad analys ch 1,5 för dränerad analys. Beräkningarna har utförts med Gesuite Stability, versin 1.. Swecs stabilitetsberäkningar är utförda i Slpe med reducerade jrdparametrar. I deras beräkningssektiner ska F c ch F kmb vara större eller lika med 1,1 enligt IEGs rapprt :8 eftersm SK3 är valt för slänter sm kan påverka en järnvägsknstruktin. Sektinerna har beräknats för befintliga förhållanden, med en utbredd last på pådrivande sida. En lastfaktr på 1,7 är använd på all markbelastning, enligt IEGs rapprt :8 för SK, vilket är den valda säkerhetsklassen med undantag för de sektiner där ett eventuellt skred påverkar planlagd järnvägsknstruktin (Swecs beräkningar). Grundare glidytr än 3 m är inte beräknade. Beräkningarna har utförts med dränerad analys för sektin 1,3,5 ch 7. Odränerad ch kmbinerad analys har utförts på beräkningarna i sektin 8. Cirkulärcylindriska glidytr med Beast 3, sm beräkningsmtr, har använts vid beräkningarna. Beräkningssektinerna är visade i plan i bilaga 5. Underlaget har bestått av grundkartans nivåkurvr samt utförda undersökningar. Vid beräkning i kmbinerad analys har hållfasthetsparametrar antagits enligt prais, c = c u *,1 ch med en friktinsvinkel på 3. Övriga parametrar är redvisade i bilaga 3 ch 1. En sammanställning av beräknade säkerhetsfaktrer för beräkningssektinerna redvisas i Tabell 5.1 nedan. Beräkningarna redvisas i Bilaga 3 ch 1. Område A 11

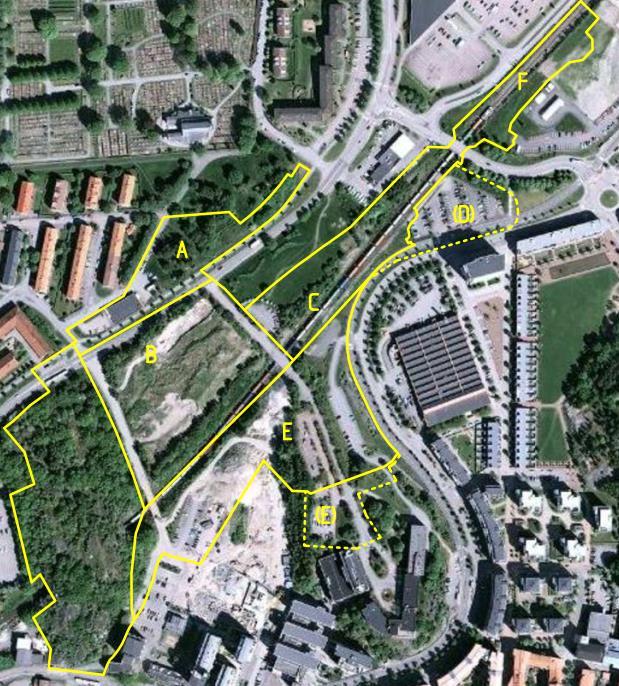

12 Stabiliteten för aktuellt delmråde är kntrllerad i en sektin, sektin 3. Det är den enda relevanta höjdskillnaden i aktuellt delmråde. Område B Stabiliteten för aktuellt delmråde är kntrllerad i en sektin, sektin 3 sm kan anses representera den enda relevanta slänten i mrådet. Område C Stabiliteten för aktuellt delmråde är kntrllerad i en sektin, sektin 8 sm kan anses representera den enda relevanta slänten i mrådet. Område D Stabiliteten för aktuellt delmråde är kntrllerad i en sektin, sektin 5 sm kan anses representera den enda relevanta slänten i mrådet. Område E Stabiliteten för aktuellt delmråde är kntrllerad i en sektin 7 sm anses vara den mest kritiska sektinen i mrådet. Område F Swec har, på beställning av Trafikverket, beräknat fyra sektiner med lösningsförslag för att förbättra befintlig stabilitet mellan Klhamnsgatan ch järnvägen. Beräknade sektiner är +1, +18, + ch + ch de visas i bilaga 1. Resultat Tabell 5.1 Beräknade säkerheter mt skred för befintliga förhållanden Sektin Säkerhetsfaktr F ø / kmbinerad med förhöjt prtryck Fc Kmmentar Sektin 1, Område C med 5, kpa utbredd last. (Bilaga 3:1) 1,31 - OK Sektin 1, Område E med 5, kpa utbredd last bakm planlagd fyllning. (Bilaga 3:1) 1,39 - OK 1

13 Sektin 3,,kPa utbredd last (Bilaga 3:) 1,9 - OK Sektin 5, med 1,7 kpa trafiklast. (Bilaga 3:3) 1,3 1,89 OK Sektin 7, med 5, kpa utbredd last. (Bilaga 3:) Sektin 8 med 1,7 kpa utbredd last. (Bilaga 3:5) 1, - OK 1,58 - OK Sektin + (Bilaga 3) -,9 1 TIFRED- EJ STÄANDE Sektin + (Bilaga 3) 1,8 1 1,9 1 TIFRED- EJ STÄANDE Sektin +1 (Bilaga 3),7 1 1,7 1 OK Beräkningarna visar att säkerheten mt skred är fullgd för befintliga förhållanden i alla sektiner utan de sektiner sm ligger nrr m Nrdviksgatan förutsatt att marken inte belastas med mer än de angivna lasterna i bilaga 5 (gällande för befintliga förhållanden). Tabell 5. Beräknade säkerheter mt skred för ett eempel på lösning sm beskrivs i TRVs prjekterings PM, dkumentnummer ch bilaga 1. Säkerhetsfaktr Sektin F ø / kmbinerad med förhöjt prtryck Fc Kmmentar Sektin + (Bilaga 1) 1, 1 1,1 1 OK Sektin + (Bilaga 1) 1,7 1 1,1 1 OK Sektin +1 (Bilaga 1),17 1 1,3 1 OK 1 Denna sektin är beräknad med reducerade materialparametrar ch gränsvärdet för tillfredställande stabilitet är således 1,1 (SK3). 13

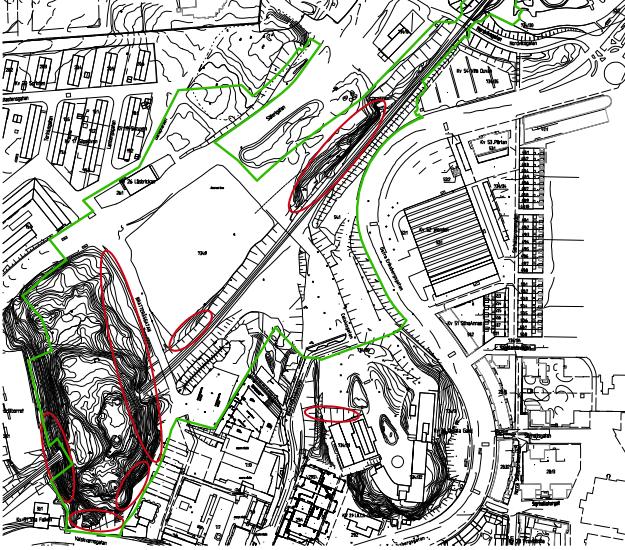

14 . Bergras ch blcknedfall Inm aktuellt detaljplanmrådet har de rödmarkerade mrådena i Figur.1 nedan bedömts på plats. Figur.1 Bedömda mråden är markerade med rött Höjdpartiet i mrådets västra del utgörs av en bergplint sm består av en medelkrning grå granit ch gnejs av gd kvalitet. Andelen mörka mineral uppskattas till mellan 1 ch %. I delen söder m järnvägen är slänterna höga ch på sina ställen cket branta, nrr m järnvägen är de låga ch flacka. Berggrunden är relativt strblckigt uppsprucken. Tre huvudsprickriktningar förekmmer; nrd-sydligt strykandes sprickr i förskiffringsriktningen sm stupar medelbrant åt väster, nrd-sydliga brantstående sprickr sm stupar åt öster samt öst-västligt strykandes brantstående sprickr sm stupar åt nrr. Dessa sprickr syns tydlig i den delvis sprängda skärningen vid befintlig uppfart i Bratteråsgatan från Valskvarnsgatan Figur. ch i förskärningarna till järnvägstunneln sm går igenm höjden, Figur.3 ch Figur.. I förskärningarna till järnvägstunneln har ett antal befintliga bergbultar bserverats sm bedöms vara i gtt skick. Handnära inspektin har dck ej varit möjlig. 1

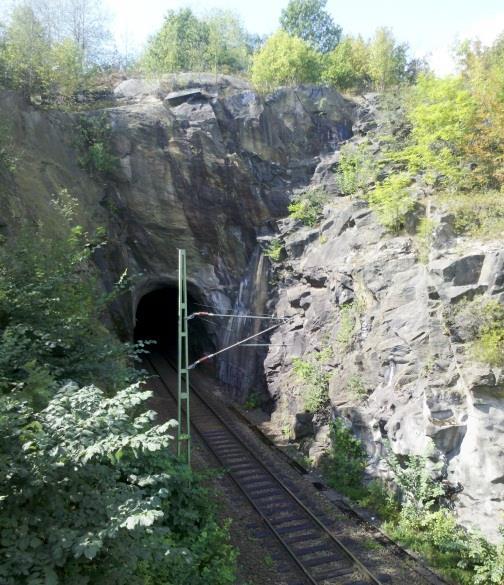

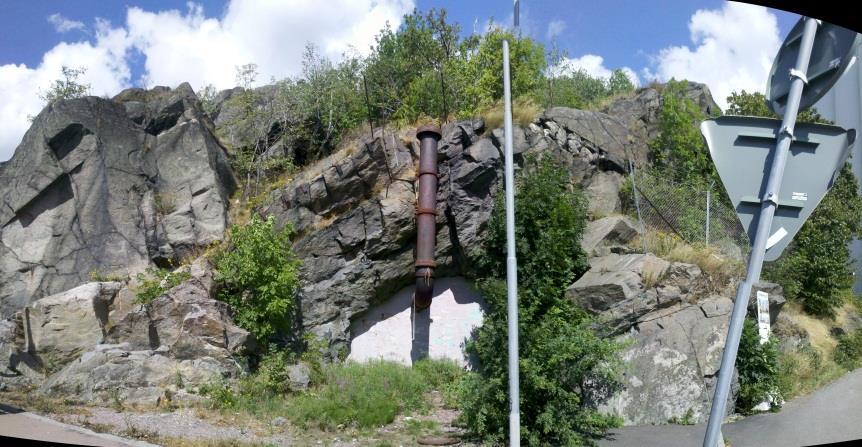

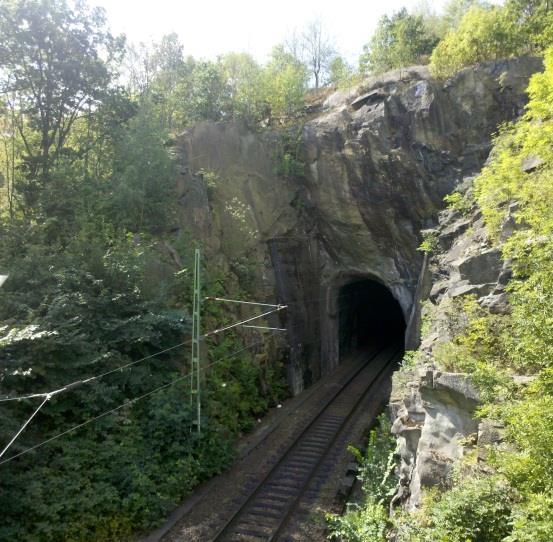

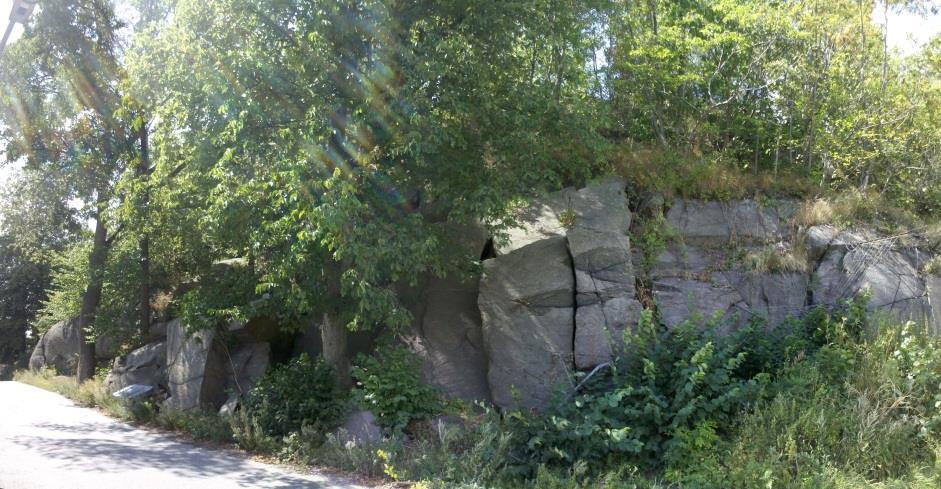

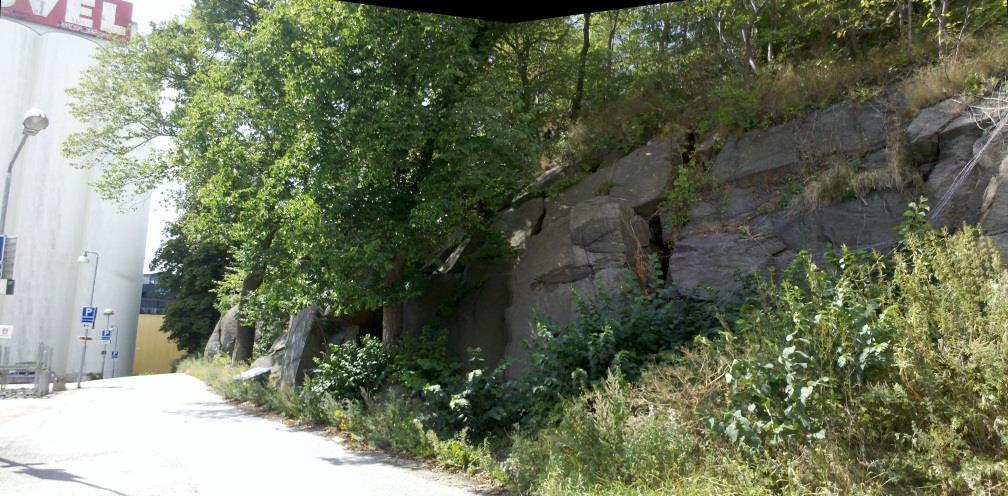

15 Figur. Delvis sprängd skärning i söder vid uppfarten från Valskvarnsgatan. Vy mt nrr. Figur.3 Södra bergskärningen järnvägen. Figur.Nrra bergskärningen järnvägen. 15

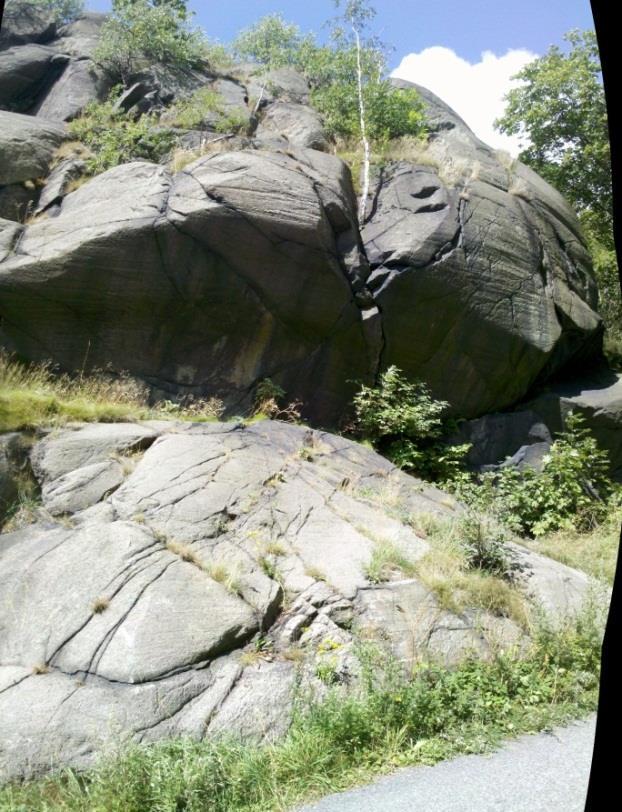

16 Figur.5 Naturlig bergslänt i Bratteråsgatan. Vy mt nrr. Figur. Naturlig bergslänt i Bratteråsgatan. Vy mt söder. Figur.7 Naturlig bergslänt i Bratteråsgatan stra söder m järnvägen. Vy mt väster. 1

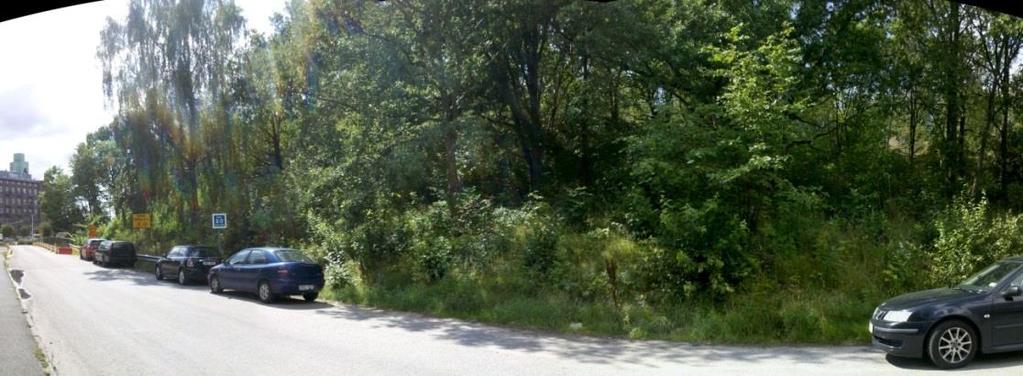

17 Figur.8 Överhängande berg nära krsning Valskvarnsgatan/Bratteråsgatan. Figur.9 Området nrr m järnvägen. Vy mt söder. I mrådet öster m tunnelnningen finns bergskärningar på nrra sidan längs järnvägen. Dessa är upp till ca 5 m höga. I den östligast belägna skärningen finns en ingång till bergutrymme. Berggrunden utgörs av samma bergart sm i höjdpartiet. Medelbranta sprickr sm stryker subparallellt ch stupar ut mt järnvägen kan i kmbinatin med andra förekmmande sprickriktningar utgöra glidytr för blck. Detta skall beaktas i fall bergschakt skall utföras. I sin nuvarande utfrmning är järnvägsskärningarna helt utan bergförstärkning, men bedöms inte vara i behv av någt medelbart bergunderhåll. 17

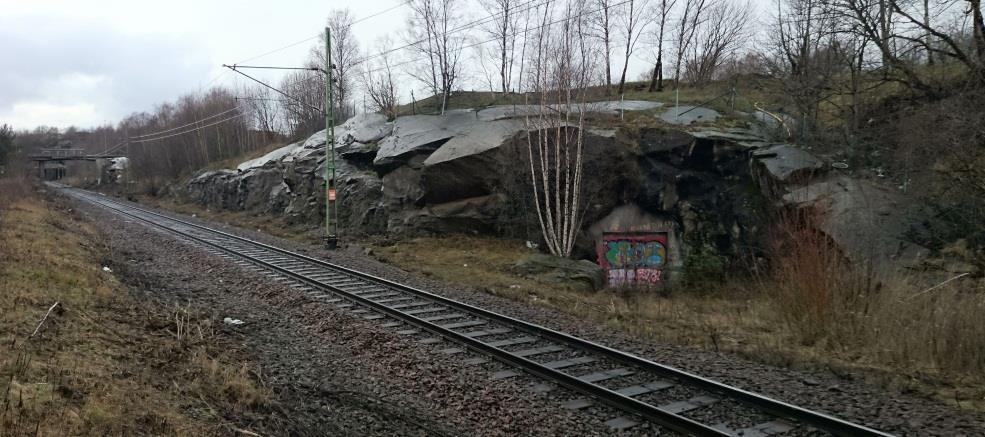

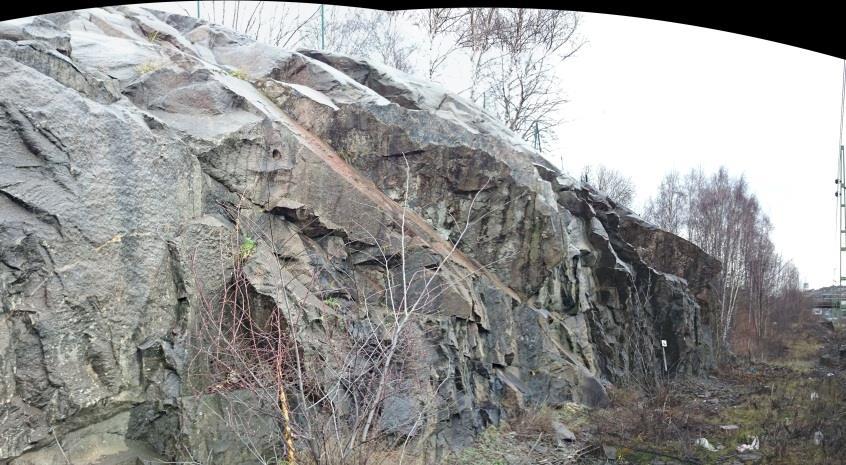

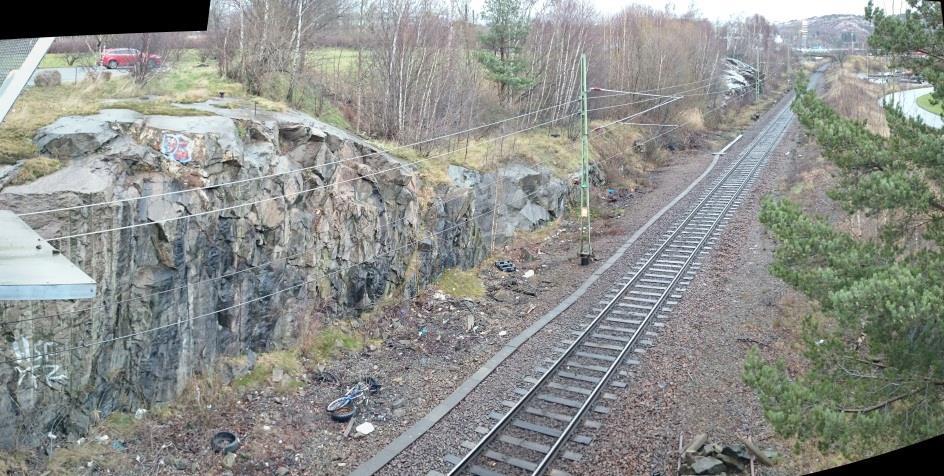

18 Figur. Bergskärningarna i NÖ delen av mrådet Vy mt nrdöst. Figur.1 Bergskärningarna i NÖ delen av mrådet Vy mt väster. Figur.Medelbrant slag sm lutar ut mt järnvägen. Slutsats Området bedöms generellt sm stabilt men bergförstärkning vid befintliga skärningar för eisterande järnvägstunnel bör ses över ch eventuellt kmpletteras. För nybyggnatin bedöms inte släntstabiliteten utgöra någn betydande risk. 18

19 7. Radn ch gammastrålning Det är utfört 3 bergradnmätningar ch markradnmätningar. Placering av mätpunkterna visas i Figur 7.1 nedan. Figur 7.1 Placering av gammastrålnings- ch markradnmätpunkter. Gammastrålningsmätningarna på berg är numrerade med B i början ch markradnpunkternas numrering börjar med M. Gammastrålning Gammastrålningsmätningen utfördes 1-8- med en gammascintillmeter av typen RS-111 med kristall natriumjdid (NaI). 19

20 Riskbedömning med avseende på gammastrålning från berg respektive fyllning redvisas i Tabell 7. till 7. nedan. Tabell 7. Gränsvärden, gammastrålning Markklass Markyta Gammastrålning [ Sv/h] Högradnmark Berg >, á,3 Sprängsten >,15 á,5 Nrmalradnmark Berg,8 á,1, á,3 Sprängsten,5 á,8,15 á,5 ågradnmark Berg <,8 á,1 Sprängsten <,5 á,8 Tabell 7.3 Sammanställning av uppmätta värden samt klassning Mätpunkt Gammastrålning Markyta Klassning [ Sv/h] 1,38-,51 Berg åg,3-,5 Berg åg 3,7-,3 Berg åg De tre punkterna är belägna på den södra delen av berget där bart berg förekmmer. Mätningarna visar i huvudsak att mrådet består av lågradnmark. Markradn Mätningarna utfördes i juni 1, med hjälp av en emanmeter Markus 1. Tabell 7. Gränsvärden, markradn Markklass Jrdtyp Radnhalt i jrdluften 1 m under markytan [kb/m 3 ] Högradnmark Grus, grvkrnig >5 mrän ch grus era >1 Nrmalradnmark Grus, grvkrnig 1-5 mrän ch grus era -1 ågradnmark Grus, grvkrnig <1

21 mrän ch grus era < Det är utfört mätningar i punkter utspritt över hela mrådet. Mätningarna visar värden mellan 1 ch 13 kbq/m 3 vilket innebär att det i huvudsak är lågradnmark. 8. Sättningar Utförda getekniska undersökningar i detta skede indikerar på stra variatiner av jrdmäktigheten ch typ av jrd inm detaljplanemrådet. eran bedöms inm de delar där snderingar indikerar förekmst av lera, se bilaga, vara lös till halvfast, vilket innebär att jrdarna inm de delmrådena kan vara sättningsbenägna. Huvuddelen av detaljplanemrådet består av fastmark sm inte är sättningskänslig. Dck kan det förekmma ett 1-3 m tjckt lager av lera under det översta fyllnads/trskrpelarget i stra delar av detaljplanemrådet, sm bör beaktas. 9. Anvisningar för planen/slutsats/ Rekmmendatiner Generellt är mrådet lämpligt för den angivna planen sm visas i bilaga 8. Det finns vissa restriktiner för mrådet sm gäller för rådande tpgrafi, sm skiljer sig ifrån den planlagda tpgrafin. Mycket av restriktinerna upphävs när den planlagda nivån är etablerad, främst på grund av uppfyllnaden av den befintliga järnvägen. Uppfyllnaden längs befintlig järnväg bör utföras med kmpetenta ch pålbara massr i gd tid innan övrig bebyggelse utförs. Detta för att minimera risken för sättningar på knstruktiner i samband med uppfyllnaden I mrådet planläggs en ny dubbelspårig hamnbana sm medför krav på utförandet vid byggnatin i närheten av spåret. Detta påverkar grundläggningskstnaden för husen närmast spåren, då grundläggningen måste utföras med minimal påverkan på den planlagda tunneln, eempelvis genm någn frm av grävpålar. Dessutm så finns det en GRYAB tunnel/kulvert i mrådet sm måste tas hänsyn till vid 1

22 markarbetena inm detaljplanemrådet. Detta kan framförallt påverka handläggningstiden ch eventuellt byggkstnaderna. I föreliggande kapitel beskrivs mrådesstabiliteten ch grundläggningsförhållandena sm ska tas hänsyn till innan ch under markarbetena påbörjas. Stabilitet Befintliga förhållanden Enligt utförda beräkningar för befintliga förhållanden med förhöjt prtryck är, enligt gällande nrmer, säkerheten mt skred tillfredsställande inm aktuellt mråde. Detta under förutsättning att marken inm de planerade verksamhetsytrna, byggnader, anläggningar, gatr ch parkeringar generellt ej belastas med mer än kpa, inm 5 m från befintliga släntkrön. Det gäller inte för kullen i den nrdöstra delen av mråde A där marken endast får belastas med 5 kpa, där befintlig markyta ligger på nivå +3,5. Alltså är stabilitetsförhållandena tillfredställande för det angivna ändamålet i alla mråden med viss begränsning i tillvägagångsättet för grundläggningen med undantag för mrådet nrdöst m Nrdviksbrn där stabilitetsförbättrande åtgärder måste utföras. Detta gäller under förutsättning att marknivån inte förändras på ett negativt sätt ch att marken inte belastas med mer än de angivna lasterna i bilaga 5. Planlagda förhållanden Stabiliten inm detaljplanemrådet, med undantag för mrådet nrr m Nrdviksbrn, är tillfredställande för den planlagda byggnatinen förutsatt att marknivån följer planens angivelser ch de fyllmassr sm etableras för att uppnå detta är stabila/kmpetenta massr. Nrdöst m Nrdviksbrn gäller följande: Nrr m Nrdviksbrn måste stabilitetsförbättrande åtgärder utföras. Ett eempel på lösning lyfts fram i TRVs prjekterings PM, dkumentnummer Föreslagen lösning redvisas i bilaga 1. Den föreslagna lösningen är installatin av temprär spnt för att kunna etablera en permanent stödmur. Detta i kmbinatin med att mer lätta massr etableras under Klhamnsgatan, gör att stabiliteten säkerställs i mrådet. Observera att bärighets-, lkalstabilitets- ch sättningsförhållandena frtfarande måste utredas inför byggskedet, med hänsyn till val av grundläggningsmetd.

23 Grundläggning ch risker p.g.a. befintliga ch planerade knstruktiner i mrådet Inm aktuellt detaljplanemråde finns det befintliga ch planlagda knstruktiner. Nedan är risker ch rekmmendatiner i förbindelse med grundläggning i närhet till dessa beskrivna Risker med Gryab-knstruktin inm mrådet Inm mrådet återfinns en berganläggning sm ägs av Gryab ch sm av sekretesskäl inte är krdinatsatt eller utritad. Vibratinsalstrande arbeten till eempel sprängning, pålning ch spntslagning ska utföras så att skadr ej uppkmmer på anläggningen eller på anläggningens installatiner. Regler ch anvisningar för vibratinsrelaterade arbeten samt alla typer av markarbeten finns i "Kretslpp ch vattens anvisningar för arbeten under mark". Skadr på bergläggningen ch berganläggningens eventuella installatiner åtgärdas på bekstnad av den sm vållat skadan. Risker med planlagd järnvägstunnel inm aktuellt mråde Inm aktuellt detaljplanemråde är ny järnvägssträckning planlagd. Järnvägen är delvis planlagd i berg- ch jrdtunnel sm övergår till tråg ch sedan fri järnväg mt öster. Tunneln ska, enligt nuvarande planer, grundläggas utan pålar. Detta innebär att tunneln är känslig mt rörelser i både hrisntal- ch vertikalled. Utbyggnaden av husen i närheten av den planlagda hamnbanan bör krdineras med utbyggnaden av hamnbanan för att undvika nödiga restriktiner vid markarbeten, så sm pålning, djupare schakter ch eventuell sprängning mm. Förutsatt att utbyggnad utförs i mrådet i närheten av hamnbanan efter det att hamnbanan är färdigställd så har Trafikverket tillsammans med Swec sammanställt några saker att tänka på sm nämns i följande tet: På mrådet direkt över den planlagda hamnbanan ch 5 m ut från tunnelväggarna, markerat med magenta i figur 7.1 nedan, i bilaga 5 ch 9, får inga byggnader uppföras sm inte går att flytta på vid behv av åtkmst till tunneln vanifrån. Schakt ch grundläggning djupare än en meter får inte heller förekmma inm mrådet, med undantag för ledningar ch annan infrastruktur sm kan tillåtas passera djupare än 1,5 m, förutsatt att schakten utförs inm ett begränsat mråde 3

24 endast för ledningen. Avvikelser kan beviljas av Trafikverket efter särskild begäran sm inkluderar redvisning av knsekvenser. Maimal markbelastning på det magenta markerade mrådet är kpa. I det närliggande mrådet, 5-5 m från tunnelväggarna, markerat med blått i figur 7.1 nedan, i bilaga 5 ch 9, får marken inte belastas med mer än kpa utan att lasten överförs via icke massundanträngande pålar. Alternativt kan husen grundläggas med andra metder sm tillgdser kraven m rörelser på den planlagda järnvägstunneln samtidigt sm de för ner laster sm överstiger kpa till berg. Inm detta mråde 5-5 m från befintlig järnvägstunnel bör kritiska markarbeten, så sm djupa schakter ch pålning, krdineras för att minimera påverkan på tunnelknstruktinen. Eventuella stödknstruktiner, eller jrden i närheten av schakten bör regelbundet kntrlleras under arbetsskedet så att tunnelknstruktinen inte skadas. Figur 7.1 Visar maimal tillåten belastning inm mrådet p.g.a. den planlagda hamnbanan. I det blåfärgade mrådet kan större laster tas upp m de förs ner till berg utan att skadliga defrmatiner på tunneln uppkmmer. Dessa rekmmendatiner kmmer från ett utlåtande sm Swec ch Trafikverket gemensamt har tagit fram i förbindelse med prjekteringen av den planlagda hamnbanan)
