1 GEOTEKNISKA EGENSKAPER OCH SLÄNTSTABILITET DEL AV OSDAL

2 Uppdrag: , Getekniska undersökningar del av Osdal 7 Titel på rapprt: Getekniska egenskaper ch släntstabilitet, Del av Osdal 7 Status: Slutrapprt Datum: verkande Beställare: Kntaktpersn: Ulricehamns Kmmun Kajsa Rieden Knsult: Uppdragsansvarig: Handläggare: Fältingenjör: Redvisning: Kvalitetsgranskare: Tyréns AB, Geteknik Regin Väst Tim Björkman Tim Björkman Jnas Frslund Carline Apell Victria Svahn Författare: Tim Björkman Datum: Handlingen granskad av: Victria Svahn Datum: Tyréns AB Lilla Badhusgatan Götebrg Besök: Lilla Badhusgatan 2 Tel: Säte: Stckhlm Org.Nr: O:\GBG\261532\G\_Tet\PrjekteringsPM_ dc Versin:

3 Innehållsförteckning 1 Inledning Allmänt Syfte Metd Underlag Tidigare utredningar Nyttjade dkument Förutsättningar Markförhållanden Säkerhetsfaktr Markbelastningar Stabilitetsberäkningar Resultat Slutsats ch rekmmendatiner... 7 Bilagr: Bilaga 1 Plan ch Sektinsritning (2 sidr) Bilaga 2 Resultat CPT-sndering (4 sidr) Bilaga 3 Utvärdering av dimensinerande värden (2 sidr) Bilaga 4 Stabilitetsberäkningar (1 sida) Uppdrag: Del av Osdal Beställare: Ulricehamns kmmun Slutrapprt O:\GBG\261532\G\_Tet\PrjekteringsPM_ dc Versin: (7)

4 Uppdrag: Del av Osdal Beställare: Ulricehamns kmmun Slutrapprt O:\GBG\261532\G\_Tet\PrjekteringsPM_ dc Versin: (7)

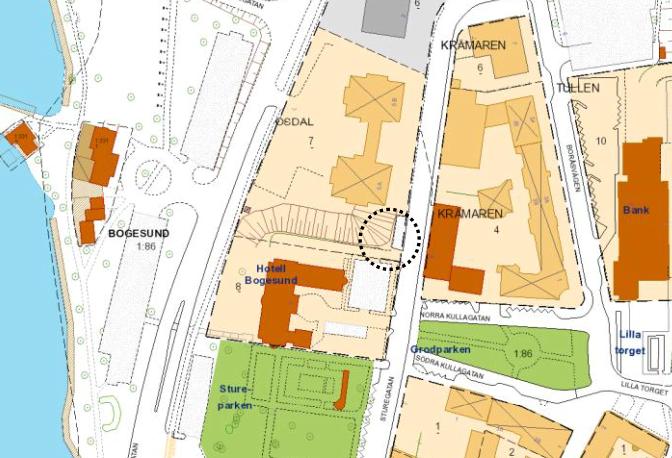

5 1 Inledning 1.1 Allmänt Tyréns AB har på uppdrag av Ulricehamns kmmun utfört getekniska undersökningar samt kntrllerat stabilitet för att möjliggöra byggnatin inm del av fastigheten Osdal 7, Ulricehamn, se Figur 1. Ulricehamns Energi AB ämnar uppföra en transfrmatrstatin på släntkrönet med ungefärlig area 3,35,6 m 2 ch en beräknad vikt m cirka 40 tn. Figur 1. Ungefärligt planmråd inm streckad cirkel. 1.2 Syfte Syftet med denna rapprt är att klargöra markens lämplighet för planerad markanvändning ch eventuella restriktiner, genm att utreda de getekniska förutsättningarna sm underlag till en uppdaterad detaljplan för del av fastigheten Osdal Metd Två stycken CPT-snderingar har utförts för att säkerställa jrdlager ch materialparametrar. Grundvattenytan har utvärderats ur snderingsresultaten tillsammans med att bservatiner har utförts i prvtagningshålen. Se Bilaga 1 för plan ch sektin över snderingarna ch Bilaga 2 för resultat från snderingarna. Aktuell angränsande slänt är inmätt med GPS ch redvisas i sektin i Bilaga 1. Utvärdering av materialparametrar sker i enlighet med SGI Infrmatin 1 samt SGI Infrmatin 15. Uppdrag: Del av Osdal Beställare: Ulricehamns kmmun Slutrapprt O:\GBG\261532\G\_Tet\PrjekteringsPM_ dc Versin: (7)

6 Beräkningar av släntstabilitet sker i enlighet med gällande eurpastandarder inm geteknik (IEG, Rapprt 6:2008). Säkerhetsklass väljs till SK2. 2 Underlag 2.1 Tidigare utredningar Tidigare utredningar sm har nyttjats i denna utredning är: Utlåtande över geteknisk undersökning inm Stg 577 m m i Ulricehamn, Ulricehamns kmmun. Upprättat av K-Knsult, daterad Nyttjade dkument Statens getekniska institut (2007). Jrds egenskaper SGI Infrmatin 1. Linköping. Statens getekniska institut (2007). CPT-Sndering SGI Infrmatin 15. Linköping. Implementeringskmmissin för Eurpastandarder inm Geteknik, IEG, Rapprt 6:2008 (EN Kapitel 11 ch 12, Slänter ch bankar) Svensk Byggtjänst, AMA Anläggning 13 3 Förutsättningar 3.1 Markförhållanden Marknivåer inm aktuellt mråde varierar från cirka 178 vid släntkrön till 168 vid släntft. Snderingar påvisar 0-1,5 meter tjcka fyllningsmassr underlagrad av naturligt avlagrad sand med varierande inslag av större ch mindre fraktiner. Grundvattenytan bedöms ur undersökningar ligga på nivå 164,5, vilket i strt sett överensstämmer med Åsundens vattenyta (164,1), från denna nivå mdelleras grundvattentrycket hydrstatiskt. Lagringstätheten för sanden är generellt medelhög i ytan ökande till hög på några meters djup, även m en viss variatin kan ses. Sandens benämns sm medelfast till fast ch densiteten bestäms till 18 kn/m 3 van grundvattenytan respektive 20 kn/m 3 under grundvattenytan. Fyllningens densitet ansätts till 20 kn/m 3. Friktinsvinkeln för sanden utvärderas till mellan 35 ch 37. Friktinsvinkel för fyllningen ansätts till 37. Dimensinerande parametrar redvisas i Bilaga Säkerhetsfaktr IEG, Rapprt 6:2008 kravställer att säkerhetsfaktrn vid beräkning i stabilitetsprgram överstiger 1,0 i SK Markbelastningar I utförda stabilitetsberäkningar har en markbelastning mtsvarande 25 kpa ansatts vid släntkrön. Denna last beräknas mtsvara lasten från en transfrmatrstatin med vikten 45 tn ch arean 18,5 m 2. Trafiklast på intilliggande väg ingår ckså i beräkningen ch ansätts, i enlighet med IEG, Rapprt 6:2008, till 10 kpa. Uppdrag: Del av Osdal Beställare: Ulricehamns kmmun Slutrapprt O:\GBG\261532\G\_Tet\PrjekteringsPM_ dc Versin: (7)

7 4 Stabilitetsberäkningar Stabiliteten har analyserats med glidyteberäkningar utförda i stabilitetsprgrammet GeStudi 2012 SLOPE/W versin 8.0. Beräkningsmdell Mrgenstern-Prices med antagandet m cirkulärcylindriska glidytr, har nyttjas. Beräkningar har utförts sm en dränerad analys. I beräkningarna har ingen hänsyn tagits till tredimensinella effekter. Sektin A-A sm mdellerats redvisas i plan ch sektin i Bilaga Resultat Utförda beräkningar visar att säkerhetsfaktrn för van nämnda beräkningar uppgår till 1,04, vilket uppfyller kravet på en säkerhetsfaktr över 1,00, se Bilaga 4. 5 Slutsats ch rekmmendatiner Utförda getekniska undersökningar ch stabilitetsberäkningar visar att markbelastningar upp till 45 tn kan tillåtas, förutsatt att belastningen sker över en area m minst 3,35,6 m 2. Därmed anses att planerad transfrmatrstatin kan placeras enligt förslag ch tillfredsställande säkerhet mt skred erhålls. Utförd analys gäller så länge släntens gemetri inte förändras. Mt bakgrund av att fyllningens egenskaper kan variera rekmmenderas dck att statinen inte placeras närmare än 1 meter från släntkrönet. Vid grundläggning bör fyllningsmassrna under bttenplattan schaktas ur till naturligt avlagrad sand ch ersättas med material av materialtyp 2, vars densitet ej överstiger 20 kn/m 3 (tjälfarlighetsklass 1), eempelvis sand eller grus, se Tabell 1. Tabell 1. Fyllningsmaterial för väg, br, byggnad m m, ur AMA Anläggning 13, CE/1. Uppdrag: Del av Osdal Beställare: Ulricehamns kmmun Slutrapprt O:\GBG\261532\G\_Tet\PrjekteringsPM_ dc Versin: (7)

8 8 - Htell Bgesund OSDAL 7 - NORRA KULLAGATAN

9

10 CPT-sndering utförd enligt pren ISO Förbrrningsdjup Start djup Stpp djup Grundvattennivå m m m m Referens Nivå vid referens Förbrrat material Gemetri m Fyllning Nrmal Vätska i filter Glycerl Brrpunktens krd. Utrustning Getech Snd nr 4544 Prjekt Prjekt nr Plats Brrhål Datum DEL AV OSDAL Ulricehamn TY Spetstryck q t (MPa) Friktin f t (kpa) Prtryck u, u, Du (kpa) Friktinskvt R ft (%) Prtrycksparameter B q Lutning (grader) U U Nivå (m) U U O:\GBG\261532\G\Utvärdering\TY1_cpt.CPW

11 CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup m m m Förbrrningsdjup Förbrrat material Utrustning Gemetri m Fyllning Getech Nrmal Utvärderare Datum för utvärdering Tim Björkman Prjekt Prjekt nr Plats Brrhål Datum DEL AV OSDAL Ulricehamn TY Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktinsvinkel ( ) Relativ lagringstäthet I D (%) Mdul (MPa) Svensk empiri Lunne, överknsliderad Lunne, nrmalknsliderad L D D Nivå (m) Sa D D O:\GBG\261532\G\Utvärdering\TY1_cpt.CPW

12 CPT-sndering utförd enligt pren ISO Förbrrningsdjup Start djup Stpp djup Grundvattennivå m m m m Referens Nivå vid referens Förbrrat material Gemetri m Fyllning Nrmal Vätska i filter Glycerl Brrpunktens krd. Utrustning Getech Snd nr 4544 Prjekt Prjekt nr Plats Brrhål Datum DEL AV OSDAL Ulricehamn TY Spetstryck q t (MPa) Friktin f t (kpa) Prtryck u, u, Du (kpa) Friktinskvt R ft (%) Prtrycksparameter B q Lutning (grader) U U Nivå (m) U U O:\GBG\261532\G\Utvärdering\TY2_cpt.CPW

13 CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup m m m Förbrrningsdjup Förbrrat material Utrustning Gemetri m Fyllning Getech Nrmal Utvärderare Datum för utvärdering Tim Björkman Prjekt Prjekt nr Plats Brrhål Datum DEL AV OSDAL Ulricehamn TY Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktinsvinkel ( ) Relativ lagringstäthet I D (%) Mdul (MPa) D Svensk empiri Lunne, överknsliderad Lunne, nrmalknsliderad D Sa Nivå (m) D O:\GBG\261532\G\Utvärdering\TY2_cpt.CPW

14 Bilaga 3 Utvärdering av dimensinerande värden, DEL AV OSDAL 7 Friktinsvinkel Karakteristisk friktinsvinkel, sand ϕ k [ ] 35 Karakteristisk friktinsvinkel, fyllning ϕ k [ ] 37 Partialkefficient γф' [-] 1,3 Omräkningsfaktr η [-] 1,0 Dimensinerande friktinsvinkel, sand ϕ D[ ] 28 Dimensinerande friktinsvinkel, fyllning ϕ D[ ] 30 f' d = tan -1 æ ç 1 h f' èg f' ö tanf' ø Densitet Karakteristisk densitet, sand (van gvy) γk [kn/m3] 18 Karakteristisk densitet, sand (under gvy) γk [kn/m3] 20 Karakteristisk densitet, fyllning γk [kn/m3] 20 Omräkningsfaktr η [-] 1,0 Dimensinerande densitet, sand (van gvy) γk [kn/m3] 18 Dimensinerande densitet, sand (under gvy) γk [kn/m3] 20 Dimensinerande densitet, fyllning γk [kn/m3] 20 Säkerhetsklass Vald säkerhetsklass SK2 Partialkefficient γd [-] 0,91 Säkerhetsfaktr FEN 1,0 Laster Variabel last (trafiklast) Qkj [kpa] 10 Dim variabel last Qd [kpa] 12,7 Permanent last (last från byggnad) Gkj [kpa] 25 Dim permanent last Gd [kpa] 25 Uppdrag: , DEL AV OSDAL 7 Beställare: Ulricehamns kmmun 1(2)

15 Bilaga 3 Utvärdering av mräkningsfaktrn η h = h1 h 2 h 3 h 4 h 5 h 6 h 7 h 8 η1 beaktar egenskapens naturliga variatin, definierad i frm av varianskefficienten V η2 beaktar antal berende undersökningar n η3 beaktar säkerhet relaterad till bestämning av jrdens egenskaper η4 beaktat geknstruktinens närhet till undersökningspunkt η5 beaktar mfattninga av den del av marken sm bestämmer beteendet hs geknstruktinen i det betraktade gränstillståndet η6 beaktar geknstruktinens förmåga att överföra last från veka till fasta delar i marken η7 beaktar typ av brttmekanism (sprött eller segt) η8 beaktar parameterns betydelse i förhållande till andra lastgivande eller mthållande parametrar Värden för η(1,2) vid utvärdering av Ф' (i naturligt lagrad friktinsjrd??) Jrdtyp VФ n=1 n=2 n=3 Silt ch sand 6% 0,90 0,95 1,00 Grus ch mrän 6% 0,90 0,95 1,00 Värden för η3 vid utvärdering av Ф' i naturligt lagrad friktinsjrd Inverkande faktrer CPT/Hejarsndering har ej utförts (endast enklare snderingsmetder nyttjas) Hejarsndering har utförts CPT-sndering har utförts η3 0,90 0,95 1,00 Värden för η(4, 5, 6, 7) (vid utvärdering av Ф' i naturligt lagrad friktinsjrd) Omfattning av brttyta, knsekvens av brtt elvärde/ Avstånd till undersökning Svag zn Str brttyta el - Svag zn - Krt Långt Krt Långt η(4,5,6,7) Liten brttyta, liten knsekvens av brtt - - 1,00 Liten brttyta, str knsekvens av brtt el Svag zn 1,00 0,95 1,00 0,95 0,95 0,90 Uppdrag: , DEL AV OSDAL 7 Beställare: Ulricehamns kmmun 2(2)

16 Bilaga 4 Släntstabilitet, Sektin A-A , DEL AV OSDAL 7, Ulricehamn Analys: Dränerad analys Metd: Mrgenstern-Price Skala: 1:300 (A4) Längdenhet: Meter 1,04 1,1 1,2 Name: Sand Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Chesin': 0 kpa Phi': 28,3 Phi-B: 0 Unit Wt. Abve Water Table: 18 kn/m³ Piezmetric Line: 1 1,2 1,1 Name: Fyllning Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Chesin': 0 kpa Phi': 30 Phi-B: 0 Unit Wt. Abve Water Table: 20 kn/m³ Piezmetric Line: 1 TY1 Gd = 25,0 kpa Qd = 12,7 kpa Fyllning TY2 Sand Distance Sökväg: O:\GBG\261532\G\_Berakningar\ Filnamn: SLOPE.gsz 1 (1) GeStudi 2012 v 8.0. (GEO-SLOPE) Skapad av: Björkman, Tim Datum:
