1 MONTERING AM ; AMC 0..

2 VARNINGSSYMBOL Dessa anvisningar ska läsas igenom innan ventilationsanläggningen från Airmaster monteras. Genom att följa dessa anvisningar garanteras korrekt drift av produkten. Tillverkaren ansvarar inte för skador som har uppstått till följd av användning eller montering som strider mot instruktionerna i dessa anvisningar. Montören ansvarar för att monteringen av anläggningen utförs enligt gällande regler och standarder. Tillverkaren förbehåller sig rätten att utföra ändringar utan föregående meddelande. Alla angivna värden är nominella värden och påverkas av lokala villkor. Vid montage av ventilationsanläggningen i rum med rumsluftberoende eldstäder ska gällande bestämmelser följas. Om anvisningar försedda med risksymboler inte följs finns det risk för personskador eller materiella skador. Ventilationsanläggningen får inte monteras i rum med abrasiva (slipande) partiklar eller brännbar eller etsande gas i luften, i våtrum eller i explosionsskyddade rum. Dessa anvisningar gäller den levererade Airmaster-anläggningen inklusive all utrustning och ska överlämnas till ägaren och sparas av denne. Ventilationsanläggningen får inte användas utan de filter som nämns i instruktionsboken. Alla nödvändiga data och anvisningar om nätverksintegration kan laddas ner från webbplatsen VARNING Serviceluckor skall inte öppnas utan att strömförsörjningen till anläggningen är frånslagen och säkrad mot oavsiktlig start. Anläggningen skall inte startas, förrän samtliga serviceluckor och galler på kanalanslutningar är monterade. Installationsplats och serienummer (S/N): Typ: Leveransdatum: Installationsplats: S/N Ventilationsanläggning: S/N Kylmodul:

3 Innehållsförteckning. Generell information.... Tekniska specifikationer.... Montering..... Placering av anläggning..... Takbeslag..... Väggram och kanalhål Kylmodul, CC Anläggning, AM Montering med takram..... Anläggning, AM/AMC Montering med takram..... Rör och galler Takhuvar..... Fogning runt kanaler Fogning mot taket..... Montering av designpaneler..... Kontroll montering...

4 Bilaga Måttritningar...8 AM 0 H...8 AM 0 H - CF... AMC 0 H... 0 AMC 0 H - CF... AM H... AM V... AM DIDE... AM H - CF (Takram)... AM V - CF (Takram)... AM H - CC (med kylmodul)... AM HDIDE - CC (med kylmodul)... 8 Isometrisk Visning... Modellversioner AM Bilaga Ytterligare mått... Anslutningar AM Anslutningar AM 00 - CC... Anslutningar AM Anslutningar AM 00 - CC... Anslutningar AM Anslutningar AM CC... Anslutningar AM 800 DIDE... Anslutningar AM 800 DIDE - CC... Takbeslag, vinklar... Takbeslag, justerbart... Placering av takbeslag... 8 AM 00, 00 och AM 00, 00 och 800 med kylmodul (CC)... 8 Placering av takramen... AM 00, 00 och

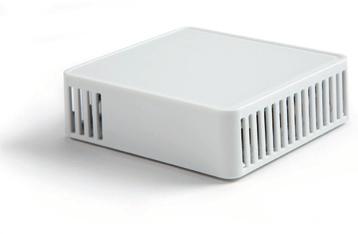

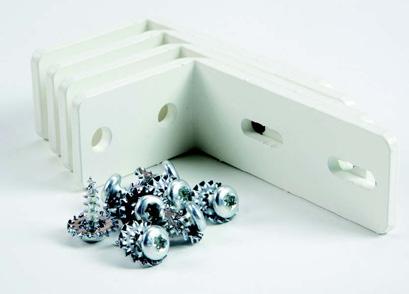

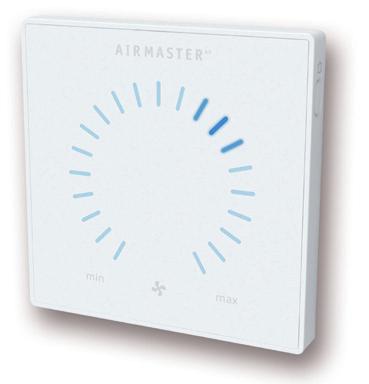

5 . Generell information. Takbeslag (tillval) Leveransomfattning: Airmaster anläggningen är paketerad i en eller flera kartonger på pall. Inne i kartongerna finns alla enskilda delar, beroende på kundens beställning. Kontrollera vänligen leveransen före installation. De viktigaste delarna ses här nedan. Leveransomfattning framgår av följesedeln.. Kontrollpanel Airlinq Viva Airlinq Orbit. Airmaster anläggning (AM/AMC) eller. CO -givare (tillval). Väggram (monterad på. eller.) 8. Närvarogivare, PIR (tillval). Kylmodul (CC - tillval). Takgenomföringsset (tillval) < 80 < 0s 0. Fasadgaller (tillval) OBS! Kylmoduler och anläggningar med integrerad kylmodul skall lagras och transporteras på bottenplattan. Enheten får dock tippas upp till 80 grader i upp till 0 sekunder.. Designpaneler (ett sätt består av till långa och dubbelt så många korta paneler). Instruktionsbok (till programmering), Montageanvisning (till montage) och Installationsanvisning (till installation); Överlämnas till ägaren!

6 . Tekniska specifikationer Vikt, standardanläggning Vikt, standardanläggning + kylmodul Färg designpaneler Färg kabinett Dimensioner AMC 0 AM 0 AM 00 AM 00 AM 800 kg , kg - 0,8, RAL RAL mm Se Bilaga Måttritningar. Montering OBS! Montören har ansvaret för att Airmaster anläggningen monteras och förankras på ett korrekt sätt i vågrätt position. OBS! Montören har ansvaret för att existerande funktioner i vägg/tak (t.ex. fuktspärr) återställs och att det är fullt funktionsdugligt efter montage av anläggningen. OBS! Läs detta avsnitt Montering ordentligt innan påbörjande av montage... Placering av anläggning På nedanstående bild visas de väsentliga måtten för anläggningens placering. D C A E G H B OBS! Att väggen som anläggningen ska monteras på skall vara jämn. Om ytan är ojämn kan ramen bli sned under monteringen. Detta kan medföra otätheter och ökad ljudnivå i driften av anläggningen. F J A: Frånluft (kan också vara på höger sida av anläggningen) B: Avstånd till innertak: max 0 mm. C: Avstånd till vägg: min 0, m D: Extern CO -givare (CO -givare kan även fås, monterad på fabrik, inbyggd i anläggningen) E: Ca,0 m F: Ca,0 m G: Fritt utrymme till service min 0, m H: Extern PIR-givare (PIR-givare kan även fås, monterad på fabrik, inbyggd i anläggningen) J: Ca., m (,8-, m) OBS! CO -givaren bör inte monteras I närheten av ett fönster eller en dörr. OBS! Rökdetektorer bör inte vara för nära tillufts- och frånluftsluftströmmen.

7 .. Takbeslag Takbeslaget är tänkt att hålla en väggmonterad anläggning uppe, när fästanordningen på väggramen ensam inte är tillräcklig. Exempel kan vara när anläggningen är utrustad med kylmodul, när väggen inte är tillräckligt bärkraftig eller när anläggningen skall monteras fritt hängande. Inte AM 0/AMC 0. Hålen för att montera takbeslaget finns på båda sidor i toppen av anläggningen och kylmodulen. Se Bilaga Måttritningar eller i Bilaga Ytterligare mått. OBS! Används takbeslag (dikt tak), skall avståndet från väggramen/anläggningen till taket anpassas, då takbeslaget sticker upp över kanten av anläggningen med upp till 0mm!

8 .. Väggram och kanalhål OBS! Det rekommenderas, att kanalhålen borras 0- mm större än angivet i ritningen för att ge möjlighet för efterisolering, för att undgå direktkontakt med vägg/tak och för att återställa fuktspärr o. dyl. Ett gummimembran för att återupprätta fuktspärrens funktion kan levereras av anläggningens leverantör (tillval). OBS! Kanalhål i väggen skall ha ett utåtgående fall på -% för att förhindra, att eventuellt slagregn kommer in i anläggningen. OBS! Hål till takkanaler skall borras ovala, innan anläggningen monteras. Se Bilaga Måttritningar. OBS! Att väggen som anläggningen ska monteras på skall vara vågrätt och jämn.. Väggramen hålls upp mot väggen under taket. AM/AMC Avstånd (A) väggramen från taket [mm] Optiskt avstånd anläggningen från taket [mm] 0,, Skall anläggningens avstånd från taket ökas t. ex om anläggningen skall monteras med takbeslag (se även avsnitt Takbeslag och Bilaga Ytterligare mått ), läggs det ökade avståndet till på avstånd (A).. Alla hål, väggramens överkant och vänster kant markeras på väggen. Montera väggramen provisoriskt, om det är nödvändigt.. Uppmärkning av hål till kanaler enligt Bilaga Måttritningar. h i k. Alla markerade hål borras.. Väggramen monteras. OBS! Borrning av hål, hålstorlekar och montagematerial är avhängt av väggmaterial och vald anläggning. 8

9 .. Kylmodul, CC OBS! Kylmodulen skall monteras vågrätt.. Kylmodulen lyfts med lämplig lyftutrustning till väggramen. OBS! Ett skyddande underlag ska läggas under kylmodulen för att undvika repor. Underlaget kan t.ex. vara kraftig papp, isolering eller tyg.. Kylmodulen hängs på ramen och skruvas fast med de levererade bultarna.. Justera kylmodulen till horisontellt läge (endast CC 00). I botten av kylmodulen finns justeringsskruvar på båda sidor.

10 .. Anläggning, AM OBS! Anläggningen skall monteras vågrätt.. Ta bort tapen som håller avluftsspjället i transportläge. Endast AM 00.. Borra hål till takbeslagen efter måttritningarna i Bilaga Måttritningar eller Bilaga Ytterligare mått. m l. Anläggningen lyfts med lämplig lyftutrustning till väggramen/kylmodulen. OBS! Ett skyddande underlag ska läggas under anläggningen för att undvika repor. Underlaget kan t.ex. vara kraftig papp, isolering eller tyg.. Tryck fast anläggningen på hållaren på kylmodulen/ väggramen och skruva fast den med de medföljande bultarna på modulen/ramen.. Justera anläggningen till horisontellt läge (endast AM 00). I botten av anläggningen finns justeringsskruvar på båda sidor.. Säkra anläggningen på takbeslaget.. Dra kylmodulens el-ledningar till anläggningen. 8. Notera ventilationsanläggningens och kylmodulens typ, leveransdatum, installationsplats samt serienummer (S/N) på sidan i både installationsanvisningarna och instruktionsboken. 0

11 ... Montering med takram OBS! Anläggningen skall monteras vågrätt.. Ta bort tapen som håller avluftsspjället i transportläge. Endast AM 00.. Borra hål till kanaler og ramen efter måttritningarna i Bilaga Måttritningar och Bilaga Ytterligare mått (se även avsnitt Väggram och kanalhål ). OBS! Takram till AM 00, 00 och 800 är justerbar i höjd. Anläggningens höjdposition kan därför varieras med 0 mm.. Anläggningen lyfts med lämplig lyftutrustning till taket. OBS! Ett skyddande underlag ska läggas under anläggningen för att undvika repor. Underlaget kan t.ex. vara kraftig papp, isolering eller tyg.. Sätt anläggningen till montagepositionen och skruva fast takramen i taket.. Justera anläggningen till vågrätt position och skruva fast aggregatet i takramen.. Notera ventilationsanläggningens typ, leveransdatum, installationsplats samt serienummer (S/N) på sidan i både installationsanvisningarna och instruktionsboken.

12 .. Anläggning, AM/AMC 0 OBS! Anläggningen skall monteras vågrätt.. Borra hål till kanaler og ramen (, eller +) efter måttritningarna i Bilaga Måttritningar (se även avsnitt Väggram och kanalhål ).. Ramen monteras till vågrätt position. (, eller +) OBS! Borrning av hål, hålstorlekar och montagematerial är avhängt av väggmaterial och vald anläggning.. Anläggningen lyfts med lämplig lyftutrustning till taket. OBS! Ett skyddande underlag ska läggas under anläggningen för att undvika repor. Underlaget kan t.ex. vara kraftig papp, isolering eller tyg.. För ledningar och kondensslang från anslutningarna förbi ramen.. Sätt anläggningen på ramen. OBS! Monteringsbeslagen på anläggningen skall föras inom ramen.. Sätt anläggningen till montagepositionen genom att trycka anläggningen mot väggen.. Tryck anlägggningen mot väggen och skruva anlägggningen fast på ramen. 8. Justera anläggningen till vågrätt position med justeringsskruvarna. OBS! Max. tryck per justeringsskruv: AM 0: 0 N. AMC 0: 0 N.

13 . Lyft bottenplåten till anläggningen med lämplig lyftutrustning. OBS! Ett skyddande underlag ska läggas under bottenplåten för att undvika repor. Underlaget kan t.ex. vara kraftig papp, isolering eller tyg. 0. För de korta gångjärnen som är monterade på bottenplåten över bultarna på höljet och fäst dem med de medföljande låsmuttrarna utan att skruva fast gångjärnen helt. OBS! På AM 0 måste tilluftsfiltret demonteras.. Montera de långa gångjärnen som är monterade på höljet med de medföljande skruvarna på bottenplåten. OBS! På AM 0 måste tilluftsfiltret monteras igen.. Anslut jordledningen på gångjärnssidan från höljet till bottenplåten.. Stäng bottenplåten försiktigt samtidigt som du håller mot. OBS! Bottenplåten är tung. Stäng först låsen på inblåsningssidan och därefter låsen på ramsidan.. Notera ventilationsanläggningens typ, leveransdatum, installationsplats samt serienummer (S/N) på sidan i både monteringsanvisningarna, installationsanvisningarna och instruktionsboken.

14 ... Montering med takram OBS! Anläggningen skall monteras vågrätt.. Borra hål till kanaler og ramen efter måttritningarna i Bilaga Måttritningar.. Anläggningen lyfts med lämplig lyftutrustning till taket. OBS! Ett skyddande underlag ska läggas under anläggningen för att undvika repor. Underlaget kan t.ex. vara kraftig papp, isolering eller tyg.. Sätt anläggningen till montagepositionen.. För ledningar och kondensslang från anslutningarna förbi takramen.. Tryck anlägggningen mot väggen och skruva fast takramen i taket.. Lyft bottenplåten till anläggningen med lämplig lyftutrustning. OBS! Ett skyddande underlag ska läggas under bottenplåten för att undvika repor. Underlaget kan t.ex. vara kraftig papp, isolering eller tyg.. För de korta gångjärnen som är monterade på bottenplåten över bultarna på höljet och fäst dem med de medföljande låsmuttrarna utan att skruva fast gångjärnen helt. OBS! På AM 0 måste tilluftsfiltret demonteras.

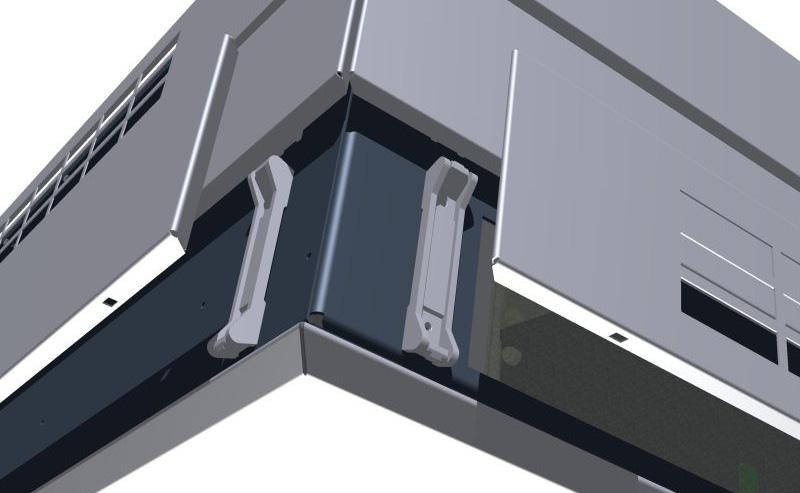

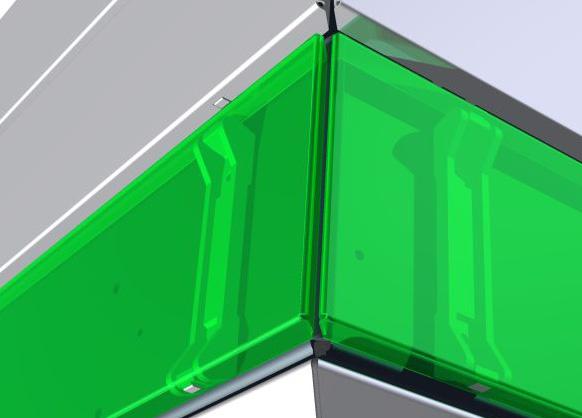

15 8. Montera de långa gångjärnen som är monterade på höljet med de medföljande skruvarna på bottenplåten. OBS! På AM 0 måste tilluftsfiltret monteras igen.. Anslut jordledningen på gångjärnssidan från höljet till bottenplåten. 0. Stäng bottenplåten försiktigt samtidigt som du håller mot. OBS! Bottenplåten är tung. Stäng först låsen på inblåsningssidan och därefter låsen på ramsidan.. Notera ventilationsanläggningens typ, leveransdatum, installationsplats samt serienummer (S/N) på sidan i både monteringsanvisningarna, installationsanvisningarna och instruktionsboken.

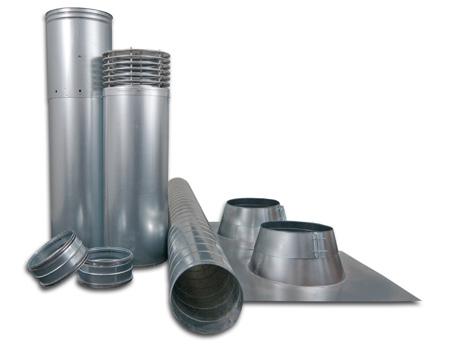

16 .. Rör och galler.8. Takhuvar Materielbehov och montering av vent.kanaler är avhängt på lokalen, vald anläggning, tillval, etc. Därför kan vi endast ange en generell vägledning för montering av kanaler. Kanalängden genom vägg/tak för avluft resp. uteluft beräknas efter väggtjocklek/takdimensioner. Vid montering av avluft och intag genom taket ska en takhuv monteras på taket. Monteringen är beroende av takkonstruktionen (). Ritningen visar vilken takhuv som ska användas till avluft () och intag (). OBS! Vid montering av flera anläggningar ska brandkraven i gällande standarder och bestämmelser följas. OBS! Kanaler ut genom yttervägg skall ha -% utgående fall för att för att förhindra, att eventuellt slagregn kommer in i anläggningen. OBS! Avlufts- och intagskanaler ska isoleras mot kondensbildning på kanalerna, om kanalerna befinner sig innanför klimatskärmen. Frånlufts- och inblåsningskanaler ska isoleras mot temperaturförlust och kondensbildning inuti kanalerna om kanalerna befinner sig utanför klimatskärmen eller först genom ouppvärmda rum. OBS! Kondens- och värmeisoleringen ska utföras i enlighet med gällande standarder och bestämmelser. OBS! Brandkrav i enlighet med gällande standarder och bestämmelser ska följas. OBS! Montering av ventilationskanaper ska utföras i enlighet med gällande standarder och bestämmelser. OBS! Avlufts- och intagskanaler ska ljudisoleras om kanalerna har monterats synligt. Som avslutning monteras anpassade runda fasadgaller med lameller riktade nedåt utvändigt på väggen eller takhuvar på taket. Det är viktigt att rören inte vrids eller pressas på anslutningsstosarna på anläggningen för att undvika ökad ljudnivå. Kom ihåg att foga. Se avsnitt Fogning runt kanaler... Fogning runt kanaler Fogning runt kanalerna utförs enligt schemat nedan. Fogning (här visat på en modell med väggkanaler) vid de med pil markerade punkter () är viktigt för att förhindra drag mellan anläggningen () och väggen/taket () samt kanaler () och väggen/taket (). Den invändiga fogningen mellan rör () och väggen/taket () kan också genomföras mellan kylmodulen/anläggningen () och väggen/taket () vid position (), innan kylmodulen/ anläggningen monteras på ramen: Beroende på hur väggen/taket ser ut och kylmodulens/ anläggningens mått kan det t.ex. användas en långtids elastiska fogmassa eller ett expanderande fogband till en flexibel fogning. Materialet läggs på baksidan av anläggningen runt kanalstosarna eller vid sidan av kanalhålen på väggen för att utjämna ojämnheter på väggen/taket.

17 .0. Fogning mot taket Airmaster rekommenderar att avståndet mellan anläggningens topplatta och taket fogas om anläggningen monteras fullt synlig. Fogningen på sidorna och framtill kan göras med t.ex. bottningslist eller fogband i lämplig tjocklek. Bakkanten behöver inte fogas... Kontroll montering Serienummer noterat Väggram monterad Kylmodul monterad Transportsäkringstejp borttagen Anläggning monterad Takbeslag monterat Vent.rör och galler monterade Takhuvar monterade Skruvar efterdragna ja nej Montörens namn: Notering:.. Montering av designpaneler Först när anläggningen är monterad med all utrustning, ansluten och anläggningens funktioner är genomgångna skall panelerna monteras. Inte AM 0/AMC 0. Panelerna trycks på clipsen på anläggningen, tills de sitter fast.

18 Bilaga AM 0 H Måttritningar ** 0* 0* Ø, 0 80** * * * * 8* * Ø Ø ** Ø 0 ** * 0 Ø, 8 0 = Avluft = Uteluft = Tilluft = Frånluft = Vägg/tak ram = Kondensavlopp = Elektrisk anslutning 8 = Status LED = Möjlighet till ettermontering: Kondensavlopp 0 = Möjlighet till ettermontering: Elektrisk anslutning * Avstånd från ovankanten eller bakkanten av ramen till mitten av hålet. ** Avstånd från vänster kant av ramen till mitten av hålet. Bilaga - 8

19 AM 0 H - CF 0 0** 0* * * * * 8* Ø Ø * Ø 0 Ø 8* ** = Avluft = Uteluft = Tilluft = Frånluft = Vägg/tak ram = Kondensavlopp = Elektrisk anslutning 8 = Status LED = Möjlighet till ettermontering: Kondensavlopp 0 = Möjlighet till ettermontering: Elektrisk anslutning * Avstånd från ovankanten eller bakkanten av ramen till mitten av hålet. ** Avstånd från vänster kant av ramen till mitten av hålet. Bilaga -

20 AMC 0 H ** 0* 0 * 8* Ø, 0 80** * 8* * * Ø * Ø * Ø 0 8 ** * * * Ø, 0** = Avluft = Uteluft = Tilluft = Frånluft = Vägg/tak ram = Kondensavlopp = Elektrisk anslutning 8 = Status LED = Möjlighet till ettermontering: Kondensavlopp 0 = Möjlighet till ettermontering: Elektrisk anslutning = Valfri extra montering i taket * Avstånd från ovankanten eller bakkanten av ramen till mitten av hålet. ** Avstånd från vänster kant av ramen till mitten av hålet. Bilaga - 0

21 AMC 0 H - CF 0 0** 0* * * * 8* Ø Ø 8* Ø Ø 88* 8* Ø ** = Avluft = Uteluft = Tilluft = Frånluft = Vägg/tak ram = Kondensavlopp = Elektrisk anslutning 8 = Status LED = Möjlighet till ettermontering: Kondensavlopp 0 = Möjlighet till ettermontering: Elektrisk anslutning * Avstånd från ovankanten eller bakkanten av ramen till mitten av hålet. ** Avstånd från vänster kant av ramen till mitten av hålet. Bilaga -

22 AM H Här visas: AM 00HB med utsugning på höger sida och en panelrad. (Väggramen på AM 00HB och 800HB ser annorlunda ut än vad som visas här.) A k i h p c q 8 8 b e g A B g f d B AM 00H: = Avluft = Uteluft = Tilluft = Frånluft = Väggram = Kondensavlopp = Elektrisk anslutning 8 = Centermarkering = TILLOPP + RETUR a For AM 00 og 800 se Isometrisk Visning. AM a b c d e f g h* i* k p* q* , * * * * * Avstånd från ovankanten av väggramen till mitten av hålet. * Avstånd från vänster kant av väggramen (utan monteringsstift) till mitten av hålet. * Se Bilaga Ytterligare mått. Bilaga -

23 AM V Här visas: AM 00VC med utsugning på höger sida och två panelrader. (Väggramen på AM 00VC och 800VC ser annorlunda ut än vad som visas här.) A k i p g c g q b e f h a A B d B 8 8 AM 00V: = Avluft = Uteluft = Tilluft = Frånluft = Väggram = Kondensavlopp = Elektrisk anslutning 8 = Centermarkering = TILLOPP + RETUR For AM 00 og 800 se Isometrisk Visning. Borrhål till luftkanaler: +0 mm +0 mm h + mm + mm Vägg AM a b c d e f g h* i* k p* q* , * * * * * Avstånd från bakkanten av väggramen till mitten av hålet. * Avstånd från vänster kant av väggramen (utan monteringsstift) till mitten av hålet. * Avstånd från ovankanten av väggramen till mitten av hålet. * Se Bilaga Ytterligare mått. Bilaga -

24 AM DIDE Här visas: AM 00 HDIDE med utsugning på höger sida och tre panelrader. (Väggramen på AM 00 HDIDE och 800 HDIDE ser annorlunda ut än vad som visas här.) A k i p v q 8 e s t 8 u B h A B g g b a g g AM 00 HDIDE: = Avluft = Uteluft = Tilluft = Frånluft = Väggram = Kondensavlopp = Elektrisk anslutning 8 = Centermarkering = TILLOPP + RETUR For AM 00 og 800 se Isometrisk Visning. AM a b e g h* i* k p* q* s t u v , * * * * * * * * * Avstånd från ovankanten av väggramen till mitten av hålet. * Avstånd från vänster kant av väggramen (utan monteringsstift) till mitten av hålet. * Se Bilaga Ytterligare mått. Bilaga -

25 AM H - CF (Takram) Här visas: AM 00 HT med utsugning på höger sida och panelrader. A k i p h d c q e a b f A g g * * * * * * * * * * AM 00 H: = Avluft = Uteluft = Tilluft = Frånluft = Takram = Kondensavlopp = Elektrisk anslutning = TILLOPP + RETUR For AM 00 og 800 se Isometrisk Visning. AM a b c d e* f g h* i* k p* q* * * * * * Avstånd från ovankanten av takramen till mitten av hålet. Anläggningen kan justeras +0/-0 mm i höjd. * Avstånd från vänster kant av takramen till mitten av hålet. * Se Bilaga Ytterligare mått. Bilaga -

26 AM V - CF (Takram) Här visas: AM 00 VT med utsugning på höger sida och panelrader. A p q g d c g e a b f i k h * * A * * * * * * * * AM 00 V: = Avluft = Uteluft = Tilluft = Frånluft = Takram = Kondensavlopp = Elektrisk anslutning = TILLOPP + RETUR For AM 00 og 800 se Isometrisk Visning. AM a b c d e* f g h i* k p* q* * * * * * Avstånd från bakkanten av takramen till mitten av hålet. Anläggningen kan justeras +0/-0 mm i höjd. * Avstånd från vänster kant av takramen till mitten av hålet. * Se Bilaga Ytterligare mått. Bilaga -

27 AM H - CC (med kylmodul) Här visas: AM 00 HB-CC med utsugning på höger sida och en panelrad. (Väggramen på AM 00 HB-CC och AM 800 HB-CC ser annorlunda ut än vad som visas här.) A k i p h c q d 8 8 e f A B g g B b AM 00 H-CC: = Avluft = Uteluft = Tilluft = Frånluft = Väggram = Kondensavlopp = Elektrisk anslutning 8 = Centermarkering = TILLOPP + RETUR a For AM 00 og 800 se Isometrisk Visning. AM a b c d e f g h* i* k p* q* , * * * * * Avstånd från ovankanten av väggramen till mitten av hålet. * Avstånd från vänster kant av väggramen (utan monteringsstift) till mitten av hålet. * Se Bilaga Ytterligare mått. Bilaga -

28 A AM HDIDE - CC (med kylmodul) Här visas: AM 00 HDIDE-CC med utsugning på höger sida och tre panelrader. (Väggramen på AM 00 HDIDE-CC och AM 800 HDIDE-CC ser annorlunda ut än vad som visas här.) A k i p e s v t q 8 8 u B h g g B b g AM 00 HCIDE-CC: = Avluft = Uteluft = Tilluft = Frånluft = Väggram = Kondensavlopp = Elektrisk anslutning 8 = Centermarkering = TILLOPP + RETUR a g For AM 00 og 800 se Isometrisk Visning. AM a b e g h* i* k p* q* s t u v , * * * * * * * * * Avstånd från ovankanten av väggramen till mitten av hålet. * Avstånd från vänster kant av väggramen (utan monteringsstift) till mitten av hålet. * Se Bilaga Ytterligare mått. Bilaga - 8

29 Isometrisk Visning AM 00H AM 00H DIDE AM 800H AM 800H DIDE = Avluft = Uteluft = Tilluft = Frånluft = Väggram = Kondensavlopp = Elektrisk anslutning = TILLOPP + RETUR Bilaga -

30 AM 00V AM 00V DIDE AM 800V AM 800V DIDE = Avluft = Uteluft = Tilluft = Frånluft = Väggram = Kondensavlopp = Elektrisk anslutning = TILLOPP + RETUR Bilaga - 0

31 AM 00H - CF (Takram) AM 00V - CF (Takram) AM 800H - CF (Takram) AM 800V - CF (Takram) = Avluft = Uteluft = Tilluft = Frånluft = Takram = Kondensavlopp = Elektrisk anslutning = TILLOPP + RETUR Bilaga -

32 AM 00H - CC (med kylmodul) (AM) (CC) (CC) AM 800H - CC (med kylmodul) (AM) (CC) (CC) = Avluft = Uteluft = Tilluft = Frånluft = Väggram / Takram = Kondensavlopp = Elektrisk anslutning = TILLOPP + RETUR Bilaga -

33 Modellversioner AM Version T: Inblåsning i toppen. Version C: Inblåsning i mitten. Version B: Inblåsning i botten. Version DI: Inblåsning rördragen. Version DE: Utsugning rördragen. Version RE: Intag och avluft med fyrkantiga stosar. d a b c b a d e e AM a b c d e Bilaga -

34 Bilaga Anslutningar AM 00 Ytterligare mått *** Anslutningar AM 00 0* * * * * 8*** ** 0* Anslutningar AM 00 - CF (takramme) -* *** *** 0-0* 0-0* -* *** * 8** 8*** 0* Anslutningar AM 00 - CC *** ** * - * * * * ** 8*** 8*** *** ** 0** Anslutningar AM 00 - CF (takramme) 0-* ** 0-* 0*** 00-0* ** = Kondensavlopp = Elektrisk anslutning = TILLOPP + RETUR AM 00: Tillopp är däruppe. AM 00: Tillopp mot fronten. ** * Från vägg-/takramens överkant. ** Från väggen. *** Från vägg-/takramens vänstra kant. 0*** Bilaga -

35 Anslutningar AM 00 - CC Anslutningar AM * 0* * * *** 8*** 8**. 0* *. ** ** 8*** 08** * *. * 0* 80*** ** ** ** 08** *** Anslutningar AM CF (takramme) 8** -* -* *** -*. 88*** 8*** ** **. = Kondensavlopp AM. = Kondensavlopp CC = Elektrisk anslutning = TILLOPP + RETUR AM 00: Tillopp mot fronten. AM 800: Retur mot front. 8*** * Från vägg-/takramens överkant. ** Från väggen. *** Från vägg-/takramens vänstra kant. Bilaga -

36 Anslutningar AM CC Anslutningar AM 800 DIDE - * 0* * * * ** 8** *.. 0* *. 8** 8*** 0*** * * 8*** ** ** 0 ** * *. * 0 Ø0 ** 80*** 0*** 80*** 8** *** () 8** ** *** **. = Kondensavlopp AM. = Kondensavlopp CC = Elektrisk anslutning = TILLOPP + RETUR AM 800: Retur mot front. * Från vägg-/takramens överkant. ** Från väggen. *** Från vägg-/takramens vänstra kant. Bilaga -

37 Anslutningar AM 800 DIDE - CC Takbeslag, vinklar -* 0* *, ** *. 8***. 0** 0* 0 Ø 0 0 * * *. 0** ** ** Ø0 0 * 0 0 ** 0*** 80*** 0 Ø8, Ø8, ** 8** () Takbeslag, justerbart *** 0,. = Kondensavlopp AM. = Kondensavlopp CC = Elektrisk anslutning = TILLOPP + RETUR AM 800: Retur mot front. * Från väggramens överkant. ** Från väggen. *** Från väggramens vänstra kant. 00 Bilaga -

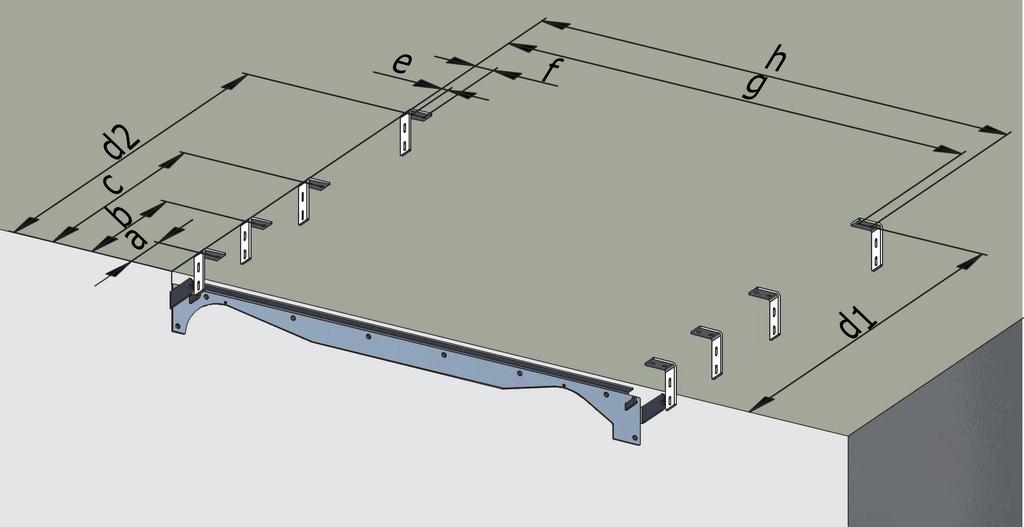

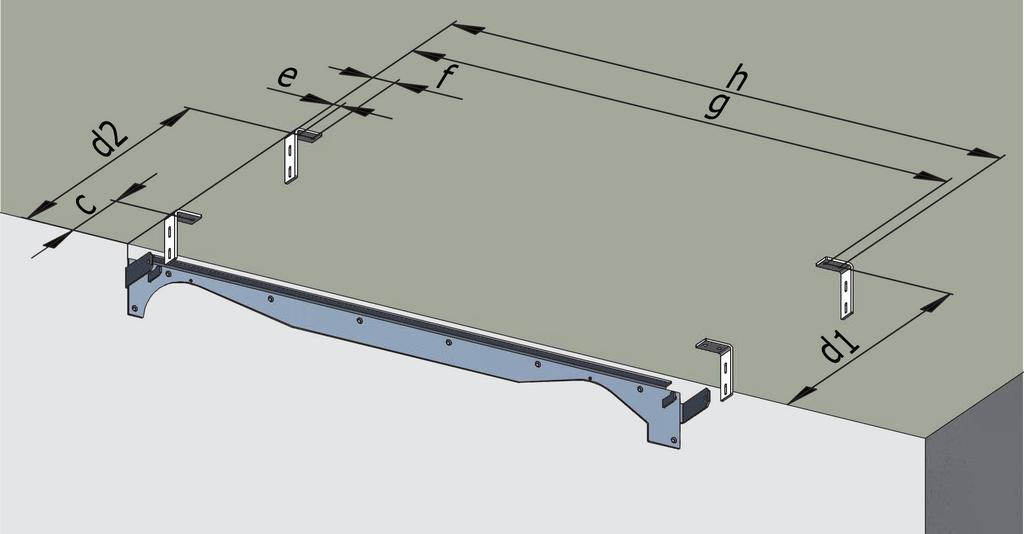

38 Placering av takbeslag AM 00, 00 och 800 Avstånd (A) väggram Optiskt avstånd till tak anläggning till tak AM min. max. min. max. c** d** d** e*** f*** g*** h*** 00,,,, 00,, 8,,,, 800, 8, 0,, 8, 8, 800 (DE), 8, 0,, 8, 8, AM 00, 00 och 800 med kylmodul (CC) AM+CC CC 00 AM 00 Avstånd (A) väggram till tak a** b** c** d** d** e*** f*** g*** h***./. 0./../../.,,,,./../../../../../ ,,,, 00,, 0 0,,,, 800, 8, 0,, 8, 8, 800 (DE), 8, 0,, 8, 8, ** Från väggen. *** Från väggramens vänstra kant. (DE) Version DE Rördragen utsugning. Optiskt avstånd anläggning till tak min. maks. min. maks. Bilaga - 8
