7 Med högre våningsantal skärps regelkraven 8, 11 resp. 16 våningar Totala personanatalet i byggnaden ökar även om det kan vara ganska få per brandcell Utrymningen tar längre tid Räddningstjänsten får svårt att göra insats Färre naturliga sätt att undvika stora katasrofer Brand sprids uppåt Stack effect påverkar alla system för brandgasevakuering När blir sprinkler ett krav?

8 Trapphus i egen brandcell Trapphus Tr1, resp. Tr2 ska utformas med avskiljande konstruktion så att brand- och brandgasspridning till trapphuset begränsas

9 Enbart krav på brandgasventilation för Räddningstjänstens insats Över 8 våningar får förenklad dimensionering med 1 m 2 lucka inte användas Handbokslösning med fläkt för 20 oms/tim ger relativt stora fläktar Stigkraften genom lucka blir svag p.g.a. stor inblandning

10 Sluss ska vara öppen mot det fria (eller motsvarande) SS-EN nyttjas som utgångspunkt för övertrycksättning av trappa/sluss istället SBUF-rapport visar att få lösningar verifieras

11 Övertrycksättning en svår balans Enligt SS-EN rekommenderas >50Pa över stängd dörr för att förhindra brandgasspridning >100Pa leder till att slagdörrar blir svåröppnade Naturlig tryckskillnad mellan inne-ute i vinterfallet kan uppgå till ca 4Pa/våning Ventilationsbrandskyddet kan tillföra ytterligare svårigheter Behöver samordnas med övriga system för brandgasvenitlation Många styrningar och komponenter medför risk för minskad robusthet hos systemet

12 Hissdörrar är inte brandgastäta Läckareor upp till 405 cm 2 /dörr Brandgasspridning via hisschakt ska alltid förhindras Sluss framför varje hissdörr, eller brandgasventilation Brandgasventilation till hissar i höga byggnader ska beräknas Kan göras på flera olika sätt beroende på prioritering, enkelt system eller samordningsvinster I byggnader med minst 11 våningsplan ska minst en hiss utföras som räddningshiss

13 Dimensioneras generellt för att hålla neutralplanet i hisschaktet ovanför översta hissdörren Kan dock dimensioneras så att vi inte får inträngande brandgaser alls i hisschaktet (d.v.s. övertrycksättning vid fler hissar) Tryckfall över hissdörrar är inte ett problem Tryckfall över dörrar för utrymning behöver dock beaktas Aktuellt när hiss vetter mot Tr2-sluss Framförallt aktuellt vid bostäder, men även kontor Sällan problem i hotell

14 Ska kunna användas av räddningstjänsten för att underlätta insats Relativt ny i byggreglerna gör att det är otydligt hur hissen förväntas nyttjas i en skarp situation Ska alltid vetta mot brandsluss Ska vara egen brandcell Hänvisning i BBR finns till SS-EN81-72 Finns dock motsägande krav kontra BBR Ingen tydlig handledning hur standarden ska tolkas

15 Hissen ska ha säker drift vid brand Utgångspunkten för kraften är att denna ska ha två oberoende matningar Dieselgenerator Två abonnemang Ska ej kunna slås ut av ett enda fel inom fastigheten Hissen ska skyddas mot inträngande vatten Kan lösas genom sluttande golv i hisshallen Alternativ är avlopp längst ner i hissgrop som avleder inträngande vatten Elinstallationer inom hisschakt ska vara IP-klassat

16 Hissen ska vara skyddad mot inträngande rök Innebär i praktiken att hisschakt eller brandsluss övertryckssätts Måste lösas för hela byggnadens höjd Finns ingen standard för utformningen medför att många ställer krav enligt trapphusstandarden Flertal problem har dykt upp under de senaste åren till följd av övertrycksättning av hisschaktet

17 Ovana konsulter kan skriva in i FU att tryckskillnad över hissdörr måste vara >50 Pa Många hissleverantörer flaggar för att deras hissdörrar ej kommer att fungera om tryckfallet över dörren överstiger 80Pa Elinstallationerna i hisschaktet är ej provade för temperaturer under 0C Vilken säkerhet ska elmatningen till skyddssystem för hissen ha? Missljud över hissdörren för ej leda till att kommunikationssystemet ej går att använda Många styrningar och komponenter riskerar att göra systemet orobust Om skyddsmålet inte uppnås kommer systemet istället att aktivt sprida brandgaser i byggnaden

18 Fokus bör ofta kunna flyttas från brandgasspridning in till hissen och istället läggas på att förhindra spridning till slussen Luft bör dock alltid flöda i rätt riktning över hissdörrarna Ofta vetter minst en annan hiss mot samma sluss, vilket ger en naturlig avlastning Bör/ska dimensioneras tillsammans med övrig brandgasventilation (samverkar/motverkar)

19 Brandgasfläktar Tål högre temperaturer Ofta robusta i sin konstruktion Viktigt att stämma av fläktkurvan så för stora undertryck inte skapas Går inte alltid att få med styrning (p.g.a. CE-märkning) Övertrycksfläkt Kan utgöras av vanlig fläkt Lättare att styra Viktigt att denna inte har säkerhetsfunktioner som kan stänga av fläkten i brandfallet Huv och spjäll vs. Lucka Tryckmätare Mellan vilka utrymmen ska mätningen ske? Tål installationen värme?

20 Provning/injustering Ska finnas instruktioner för hur injustering/provning av systemet ska ske som tas fram i samband med dimensioneringen Flöde bör mätas men är svårt att göra i praktiken Provning består (ofta) av två moment dels eftersträvat flöde, dels provning av öppningskraften hos slagdörrar Efter injustering bör kontrollberäkning göras för att kontrollera brandfallet Helst ska brandgassystem provas när även ventialtionssystemet är i läge brand

21 Brandspridning via fasad kan delas upp i tre aspekter Fönster Utförande med förenklad dimensionering är egentligen ingen garanti för att brandspridning inte kan ske mest anpassnign efter gammal praxis Ofta vill byggherren maximera glasytan vid höga byggnader för att öka upplevelsen inne i byggnaden relativt vanligt avsteg i sprinklade byggnader, men kan det göras hur högt som helst? Infästning mot bjälklag Fasadmaterial Enligt förenklad dimensionering ska fasaden utföras helt i obrännbart material då är det ett ickeprioblem Många har en önskan att ersätta isolermaterialet med cellplast För byggnader upp till 8 våningar kan brännbara material användas om fasadsystemet testas enligt SP Fire 105

22 Vid byggnader över 8 har Rtj inte möjlighet att bekämpa en utvändig brand Om en brand får fäste i fasaden kan den spridas fort Hålrum är svåra/omöjliga att sektionera Brandskyddet i bygganden är ej dimensionerat för brand i mer än en brandcell

23

24

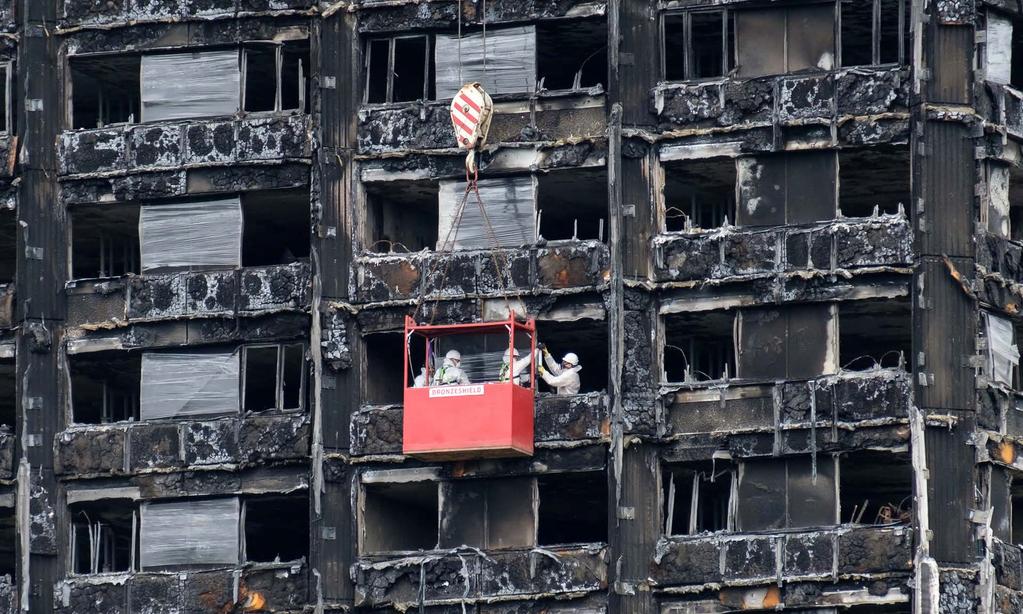

25 Uppförd 1974 Ombyggnad (bl.a. fasadrenovering) våningar Centralt beläget trapphus med 2 st hissar

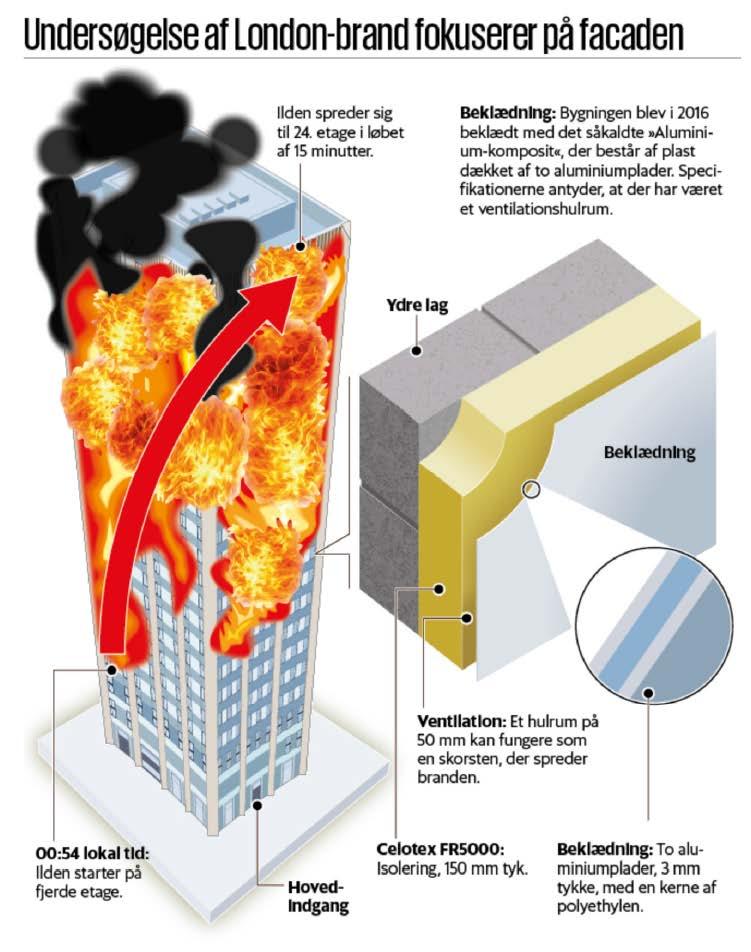

26 Reynobond (ACM) Luftspalt PIR Start i lägenhet med flammor ut

27 Utredningsarbete pågår fortfarande Mycket fokus ligger på fasadens utförande Trapphus centrala för utrymning Olika regelverk vid byggnadens uppförande och renovering Nyligen har förslag på omarbetning av regelverket föreslagits Hur är läget i Sverige?
