1 Branden i Grenfell Tower i London Kan det hända här? Fabian Ardin Brandingenjör Helsingborg

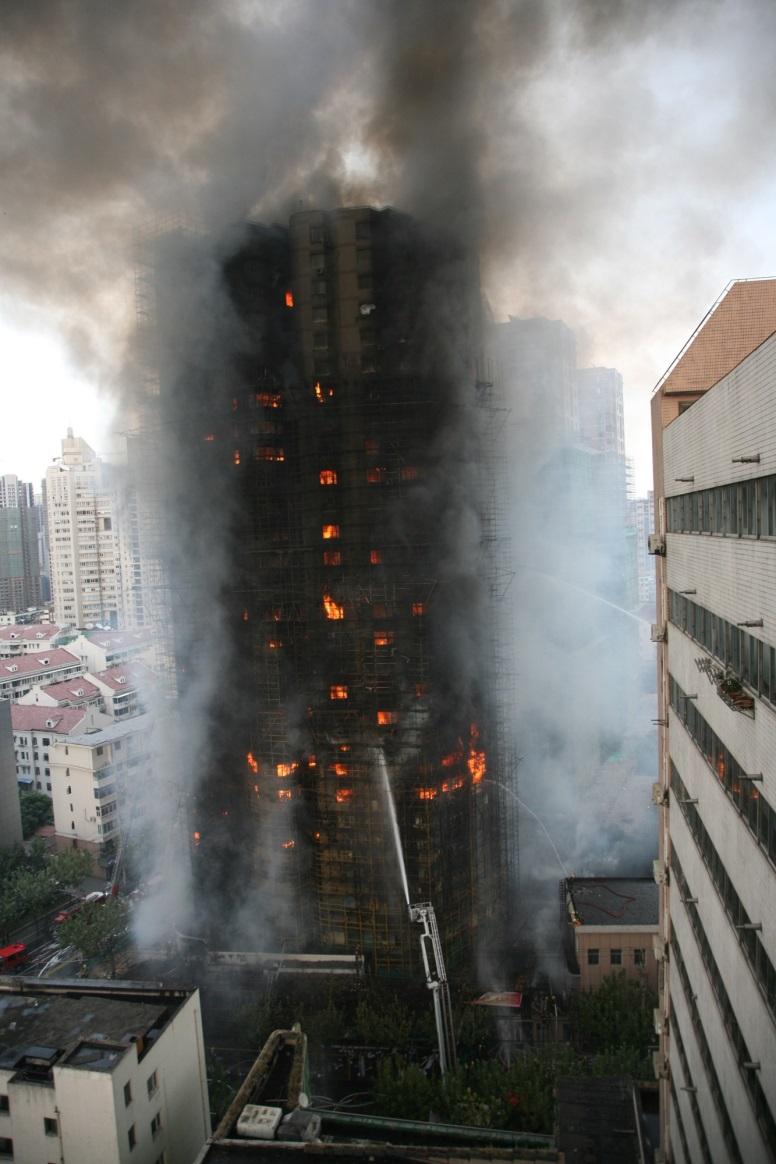

2 Foto: Peijin Chen Wikimedia Commons Foto: Bling Bling gold Wikimedia Commons

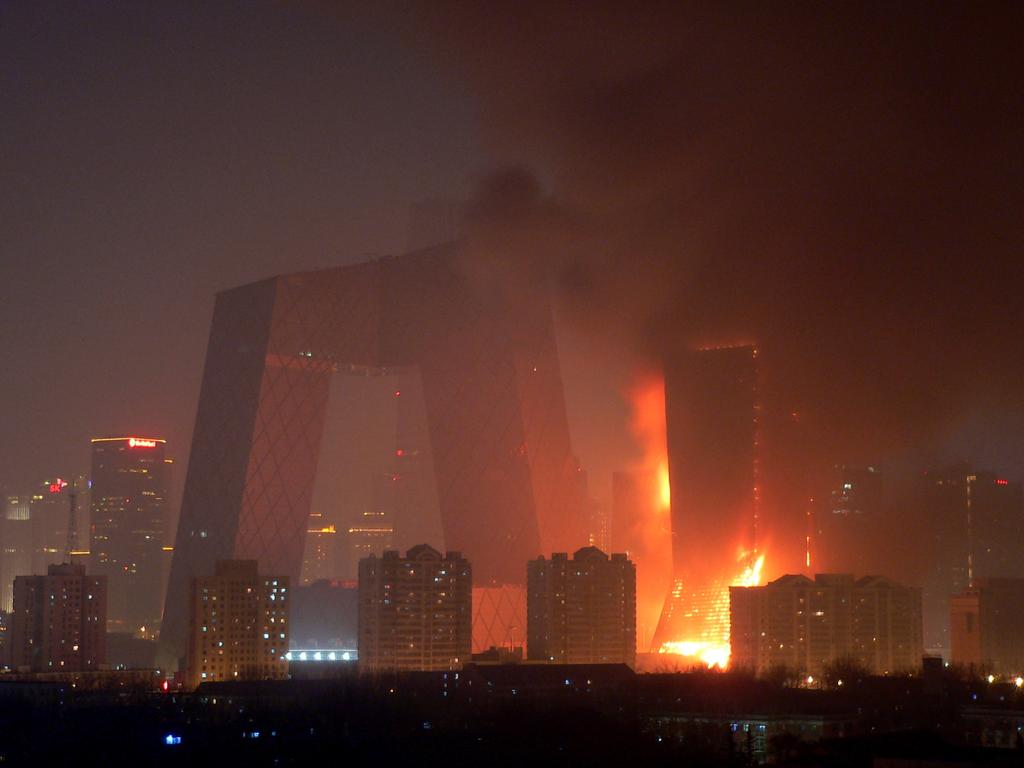

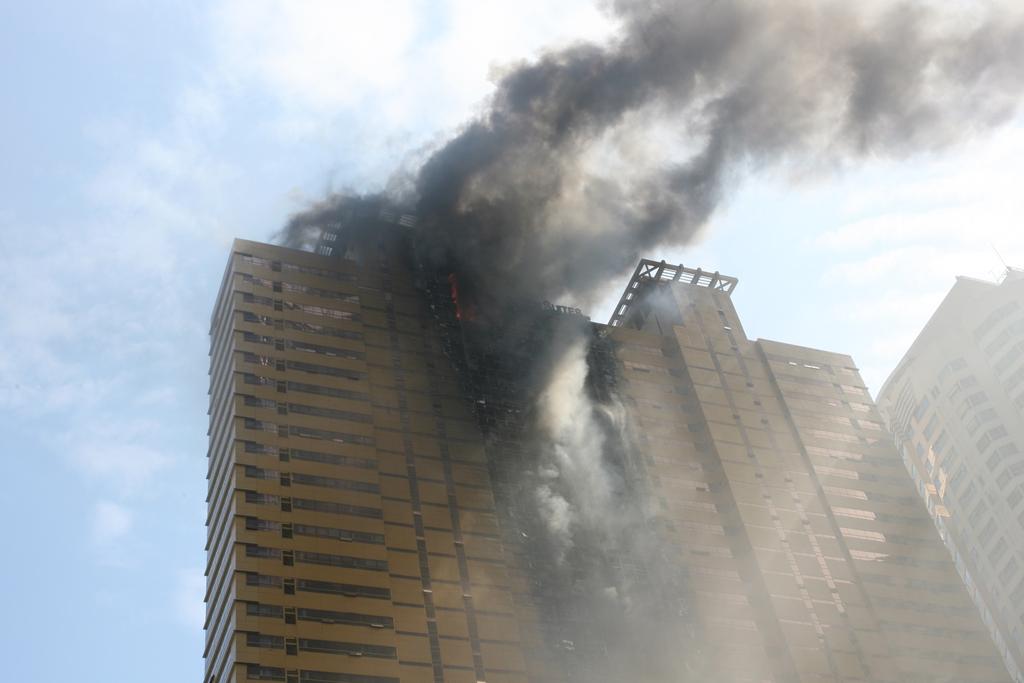

3 Foto: 최광모 Wikimedia Commons Foto: WiNG Wikimedia Commons

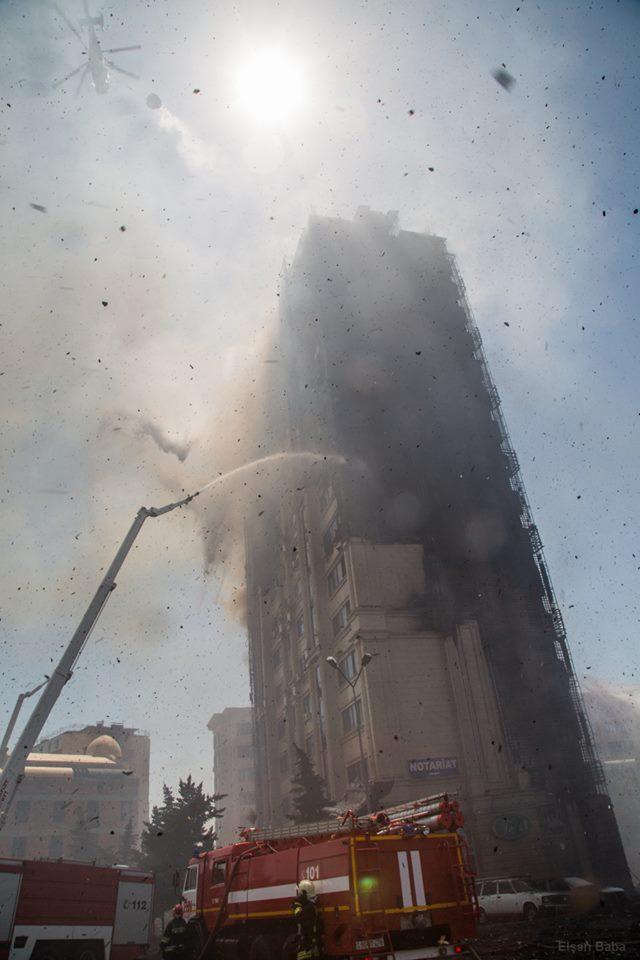

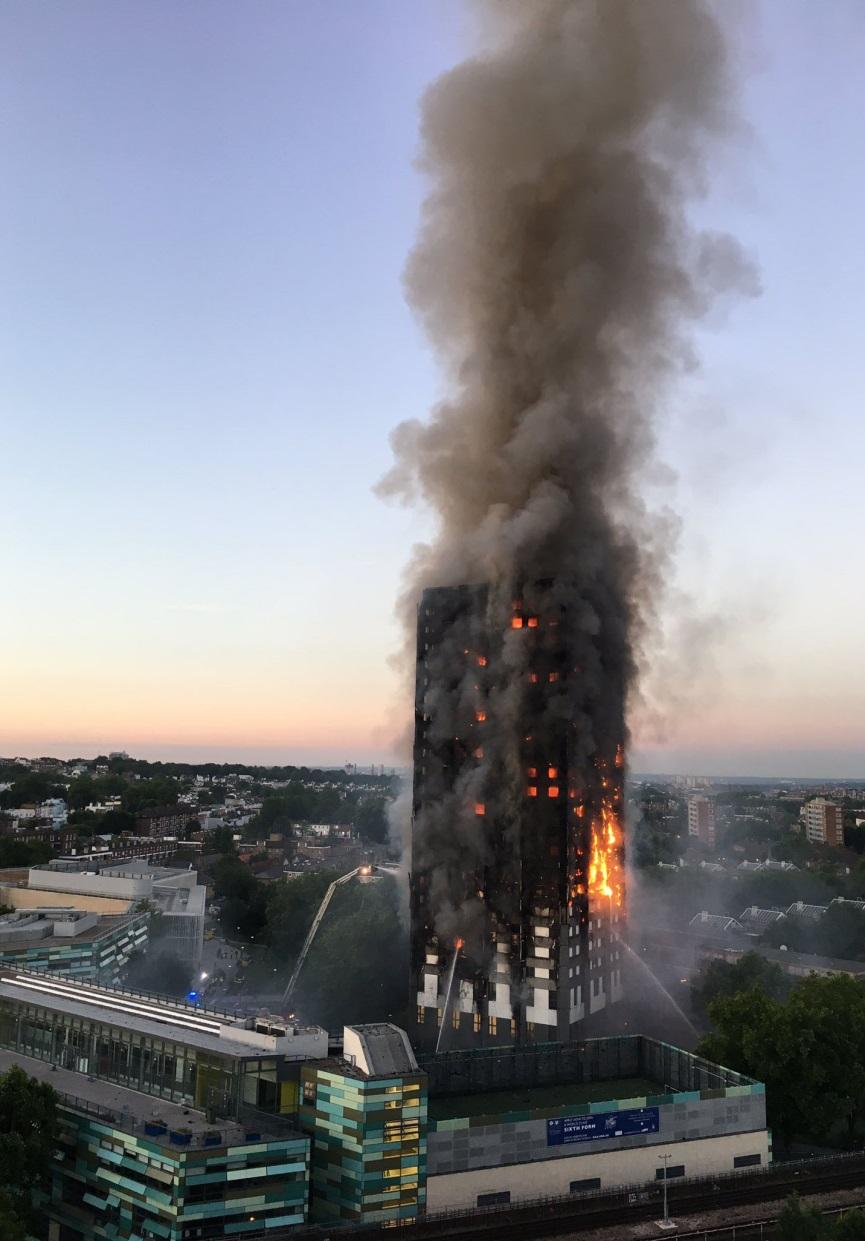

4 Foto: Elshan Baba Wikimedia Commons Foto: Natalie Oxford Wikimedia Commons

5 Agenda 1. Översiktligt om Grenfell Tower och brandförloppet 2. Fasaden på Grenfell Tower 3. Vad har hänt efter branden? Tester, utredningar m.m. 4. Hur ser reglerna ut i Sverige? Kan det hända i Sverige?

6 1. Översiktligt om Grenfell Tower och brandförloppet

7 Grenfell Tower Ursprungligen byggt tidigt 1970-tal Ombyggnad , bland annat nya branddörrar, nytt fasadsystem 25 våningsplan Bärande och avskiljande konstruktioner i armerad betong Bostäder i hela byggnaden, sex i varje våningsplan Ett trapphus Foto: Ian Wright Wikimedia Commons

8 Planlösning, brandtekniska installationer Lägenhet Lägenhet Varje lägenhet egen brandcell Lägenhet Lägenhet Trapphus enda utrymningsväg Brandgasventilation av slussar Enklare räddningshiss Lägenhet Lägenhet Stigarledning i trapphus Typplan Illustration: Fabian Ardin

9 Tidslinje 00:54 - Första larmsamtal, brand i köket på plan 4 01:14 - Branden sprider sig till fasaden 01:21 - Brand i fasaden upp till plan 11 01:26 - Brand i fasaden upp till plan 23 01:40 - Omfattande rökspridning till trapphus 02:47 - Räddningstjänsten överger stay put formellt och ändrar till "advise people to make efforts to leave the building.

10 Brandförloppet och räddningsinsatsen Omfattande brandspridning i fasaden Brandspridning från fasaden och sedan vidare in i stort antal lägenheter Lägenhetsdörrar brister i utförande. Dörrar är den sannolika spridningsvägen från lägenheter till slussar och därefter från slussar trapphus Troligen felfungerande brandgasventilation och ej fungerande räddningshiss. Stigarledning ej trycksatt Räddningstjänsten uppmanade boende att stanna kvar under de två första timmarna innan taktiken ändrades. Huvuddelen av de som utrymde gjorde det mot rekommendation och före 01:30, då trapphuset fortfarande var fritt från rök

11 2. Fasaden på Grenfell Tower

12 Skivor skurna och vikta till paneler samt monterade med distans från varandra. Exponerar PE-kärnan Ursprunglig bröstning av betong Tilläggsisolerat med PIR (brännbar isolering) Luftspalt Brandstopp (stenull och svällband) Illustration: Fabian Ardin 4 mm aluminiumkompositskiva med kärna av 3 mm polyeten (brännbar termoplast)

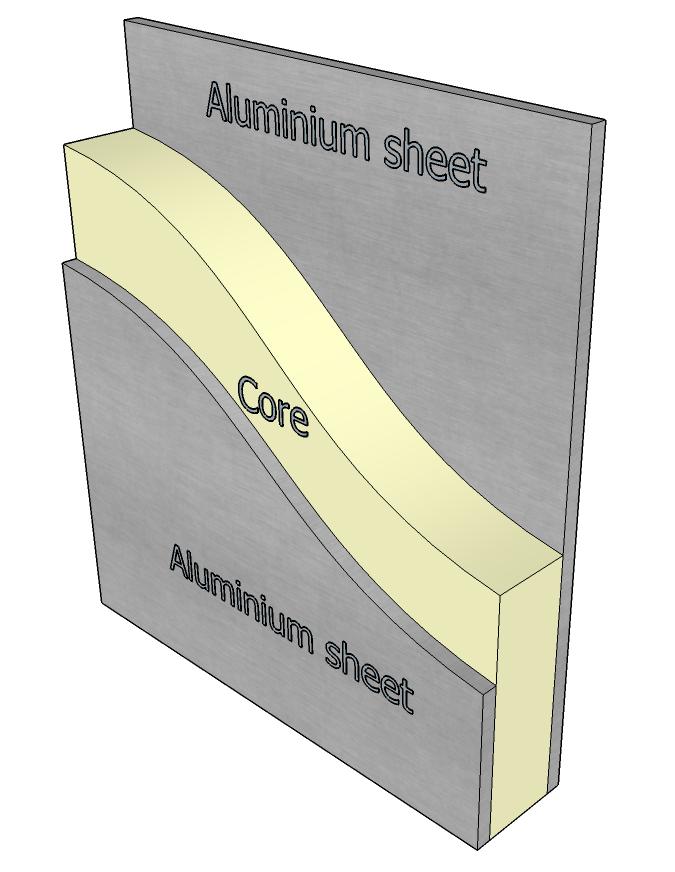

13 Illustration: Phoenix7777 Wikimedia Commons 4 mm

14 Betongbröstning Pelare Luftspalt PIR U-profil för upphängning av fasadskivor Brandstopp avskurna runt profil där fasadpanel hängs upp, bildar öppna kanaler Fasadpanel Illustration: Fabian Ardin Svällband monterade upp-ochned. Har också felaktigt använts i vertikalt läge

15 Slutsatser om fasaden Kompositskivor med aluminiumytskikt och polyetenkärna som fasadskikt främsta orsak till omfattande brandspridning i fasad Anslutningar mellan lägenhetsfönster och fasad bidrog troligen till att branden enkelt fick fäste i fasaden och enkelt kunde sprida sig vidare in i fler lägenheter. Inga brandstopp runt fönster. Brandstopp har funnits vid pelare och bjälklagskanter, men utförande förefaller felaktigt och slarvigt Profiler för upphängning av fasadpaneler genombröt brandstopp Inga bevis för att korrekta brandstopp hade hjälpt för den typ av fasadskiva som användes

16 3. Vad har hänt efter branden?

17 Vad har hänt efter branden? Tester av fasadtyper och rekommendationer Grenfell Inquiry inklusive tekniska undersökningar Independent Review of Building Regulations and fire safety, Dame Judith Hackit Polisutredning? Ändring i byggregler?

18 Storskaliga tester hösten 2017 Test 4 mm aluminiumpanel med kärna av Bakomliggande isolering Test avbruten [m:s] Resultat enligt BS Polyeten 3 mm PIR 6:35 Underkänd 2 Polyeten 3 mm Stenull 4:35 Underkänd 3 Flamskyddad polyeten 3 mm PIR 23:22 Underkänd 4 Flamskyddad polyeten 3 mm Stenull Nej (60 min) Godkänd 5 Mineralull 3 mm PIR Nej (60 min) Godkänd 6 Mineralull 3 mm Stenull Nej (60 min) Godkänd 7 Flamskyddad polyeten 3 mm Fenolisolering 26:19 Underkänd

19 Independent Review of Building Regulations and Fire Safety Slutrapport maj 2018 Efterlyser större ansvar av industrin Behövs ett kulturskifte där alla måste ta sitt ansvar för att få långsiktigt hållbara och säkra byggnader

20 Ändrade byggregler? Otillåtet med brännbara material i ytterväggar Vissa byggnader, såsom sjukhus byggnader högre än 18 m m.fl. Inte retroaktivt

21 4. Hur ser reglerna ut i Sverige? Kan det inträffa här?

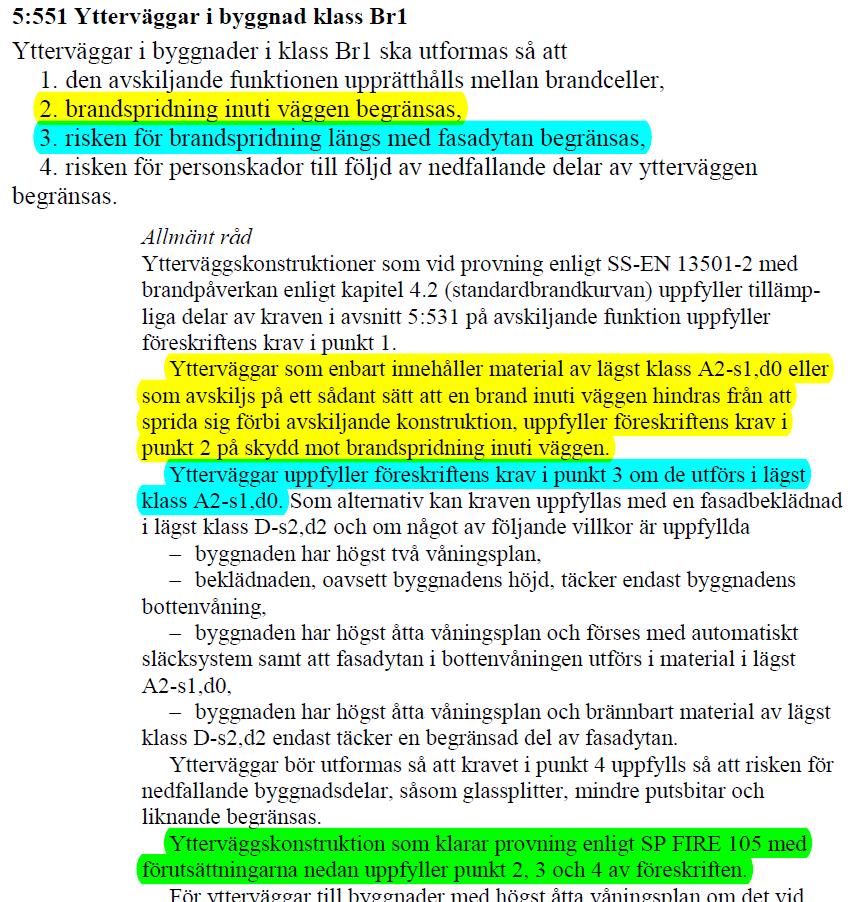

22 Hur ser reglerna ut i Sverige? Utklipp från BBR (Boverkets Byggregler)

23 Kan det inträffa i Sverige? Sannolikt, men förhoppningsvis inte i mycket höga byggnader Fasaden skulle högst sannolikt inte klara kraven för flervåningsbyggnader genom SP FIRE 105 och uppfyller inte heller A2-s1,d0. Kan finnas brandkonsulter som gjort bedömningar: Fasadpanelerna har bra klassning för ytskikt genom att man eldar på ytan i testmetoden för rumsbrand. Inte rättvisande för storskalig fasadbrand. Uppges finnas sådana fasader i enkätstudie som Briab (konsultbolag) gjort Kan även finnas genom okunskap eller rent fusk hos byggherre: Så har vi ju byggt i andra länder; måste vara OK i Sverige också Underlåtit anlita sakkompetens vid fasadrenoveringar Byter material till billigare utan att fråga Slarv och försummelse vid utförande och egenkontroller

24 Länkar Dr Barbara Lane's expert report Dr Barbara Lane's presentation (med omfattande bildmaterial) Professor Luke Bisby's expert report Building a Safer Future, Interim Report Building a Safer Future, Final Report

25 Synpunkter? Frågor? Funderingar?
