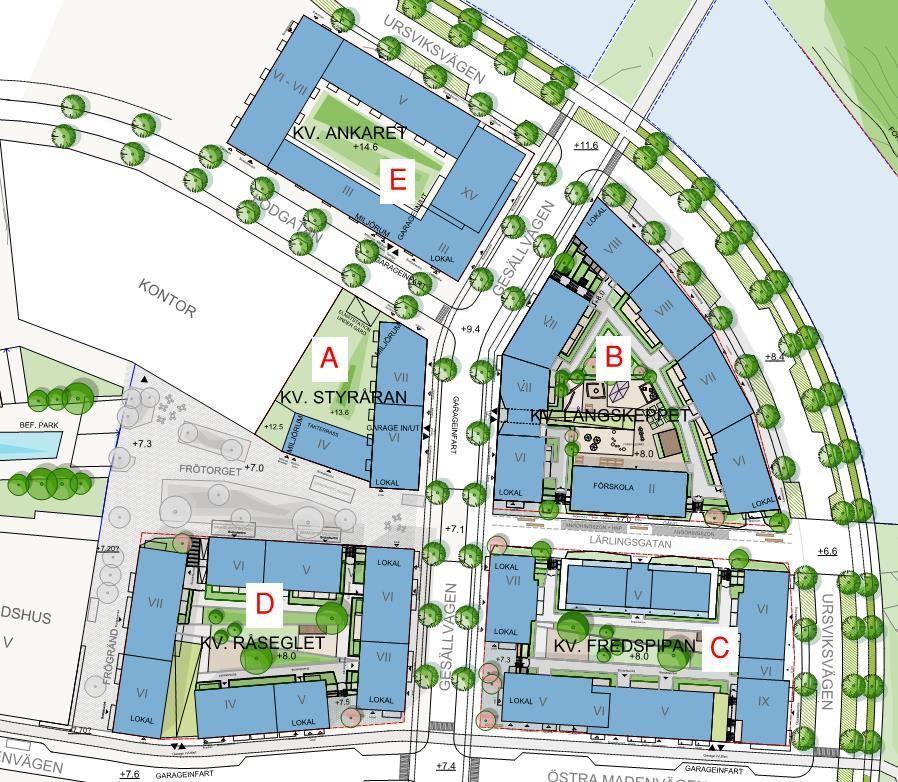

1 Uppdragsnamn Kv. Fröfjärden, Sundbypark Uppdragsgivare Uppdragsnummer Datum Skanska Sverige AB, Nya hem Stockholm Handläggare Egenkontroll Internkontroll Markus Nilsson MNN SIN Denna handling redovisar den övergripande strategin för utformningen av planerad bebyggelse avseende brand- och utrymningssäkerhet samt räddningstjänstens insatsmöjligheter för ny bebyggelse inom kv. Fröfjärden i stadsdelen Hallonbergen, Sundbyberg. I området som består av 5 kvarter (A-E) planeras i huvudsak för bostadsbebyggelse med vissa möjligheter till handelslokaler i markplan. Under kvarteren planeras för garage. Inom kvarter B planeras även för en förskola som placeras i en egen byggnad längs med Lärlingsgatan. Bebyggelsen uppförs i som mest 15 våningar ovan mark (del av kvarter E). Förskola uppförs i två plan. Illustrationsplan för aktuellt område vilket även utgör underlag för utlåtandet redovisas i figur 1 nedan. Uppställningsplats inritad i ritning Figur 1. Illustrationsskiss kv. Fröfjärden (ÅWL, Skanska ). Stockholm Falun Gävle Karlstad Malmö Örebro Östersund Box 9196 Långholmsgatan tr Stockholm brandskyddslaget.se info@brandskyddslaget.se Org nr: Innehar F-skattebevis

2 I Plan- och Bygglagen (SFS 2010:900), PBL, 8 kap 4 anges att byggnadsverk skall ha de tekniska egenskaper som är väsentliga i fråga om bl.a. säkerhet i händelse av brand. Enligt tillhörande förordning (SFS 2011:338), PBF 3 kap. 8 innebär ovanstående lagkrav att byggnadsverket skall vara projekterade och utförda på ett sådant sätt att: 1. byggnadsverkets bärförmåga vid brand kan antas bestå under en bestämd tid, 2. utveckling och spridning av brand och rök inom byggnadsverket begränsas, 3. spridning av brand till närliggande byggnadsverk begränsas, 4. personer som befinner sig i byggnadsverket vid brand kan lämna det eller räddas på annat sätt, och 5. räddningsmanskapets säkerhet vid brand beaktats Dimensionerande förutsättningar utgår från Boverkets byggregler BFS 2011:6 med ändringar t.o.m. BFS 2017:5 (BBR 25). Revideringar i förhållande till föregående version markeras med streck i marginalen likt detta stycke. Föreskrifter avseende bärande konstruktioner hanteras i Boverkets föreskrifter och allmänna råd (BFS 2011:10 med ändringar t o m BFS 2015:6) om tillämpning av europeiska konstruktionsstandarder (eurokoder), EKS 10. Enligt gällande regler om byggnaders bärförmåga vid brand ska bärande konstruktioner utformas och dimensioneras så att säkerheten mot materialbrott och mot instabilitet är betryggande vid brand och föreskriven last. Vidare anges föreskrifter om brandtekniska klasser i bärande konstruktioner beroende på byggnadsteknisk klass och antal våningsplan. Bärande konstruktioner kan också behöva dimensioneras för att upprätthålla funktionen i en brandcellsgräns eller annan avskiljande konstruktion. Översiktligt gäller R 60 avseende bärande konstruktioner för bostadsbyggnader i 2-4 våningsplan ovan mark. Översiktligt gäller R 90 avseende bärande konstruktioner för bostadsbyggnader i 5-8 våningsplan ovan mark. Bjälklag kan dock utföras i klass R 60. Översiktligt gäller R 90 avseende bärande konstruktioner (även bjälklag) för bostadsbyggnader i 9-16 våningsplan ovan mark. Förskola i två plan ska utföras med bärande konstruktioner i klass R 60 (byggnadsklass Br1). Uppdragsnamn: Kv. Fröfjärden, Sundbypark Datum: Uppdragsnummer: Sida: 2 av 7

3 En byggnad ska projekteras och utföras så att utveckling samt spridning av brand och brandgaser begränsas inom byggnadsverket. I BBR delas detta krav in med avseende på skydd mot brandspridning inom en brandcell, skydd mot brand- och brandgasspridning mellan brandceller samt skydd mot omfattande brandspridning. Det främsta syftet med kraven på skydd mot utveckling och spridning av brand och brandgaser inom en byggnad är att fördröja brandens utveckling samt brand- och brandgasspridningen inom byggnaden för att möjliggöra en säker utrymning. Brandcellsindelningen syftar även till att möjliggöra för räddningstjänsten att få kontroll över branden innan den blir för omfattande. Skyddsåtgärder omfattar brandavskiljande byggnadsdelar (inkl. dörrar och fönster/glaspartier) och ytskiktskrav. Ytterväggar ska utformas så att den avskiljande funktionen upprätthålls mellan brandceller, att brandspridning inuti väggen begränsas, att risken för brandspridning längs med fasadytan begränsas samt så att risken för personskador till följd av nedfallande delar av ytterväggen begränsas. Särskilda åtgärder behöver därför vidtas för ytterväggar med brännbar isolering/cellplast eller träreglar. Fönster som tillhör skilda brandceller i samma byggnad och som vetter mot varandra (i innervinkel och motstående) eller är placerade ovanför varandra i höjdled inom 1,2 m, ska utformas och placeras så att brandspridning mellan brandcellerna begränsas. Brandklassade fönster får endast vara öppningsbara med verktyg, nyckel eller liknande (för att möjliggöra underhåll och rengöring). Generellt gäller att respektive verksamhet, garage och bostadslägenhet utförs som egna brandceller. Vidare utförs trapphus som egna brandceller och är att betrakta som utrymningsvägar. Om brandceller utförs större än 1250 m 2 (kan vara aktuellt för garage) krävs extra skyddsåtgärder i form av brandlarm (max 5000 m 2 ) eller sprinkler (obegränsad) eller brandsektion REI 90-m om maximalt 2500 m 2 som skydd mot omfattande brandspridning. Förskola ska delas in i brandceller så att högst två avdelningar eller funktionella enheter ingår i samma brandcell. Byggnader ska utformas med tillfredställande skydd mot brandspridning mellan byggnader. Tillfredställande skydd erhålls om byggnader uppförs med ett avstånd som överstiger 8 meter. Om avståndet mellan byggnader är mindre än 8 m måste åtgärder vidtas för att förhindra mot brandspridning mellan byggnader. Exempelvis kan ytterväggar och fönster utföras i brandteknisk klass. Utformningen behöver verifieras genom fördjupad utredning. Sammanbyggda byggnader med mer än två våningsplan ska avskiljas med brandvägg i lägst brandteknisk klass REI 90-M. Brandväggen ska ha sådan stabilitet och bärförmåga att byggnader på endera sidan kan störta samman utan att brandväggens egenskaper avsevärt försämras. Byggnadsdelar, installationer och anslutningar som placeras på, intill eller i en brandvägg ska utformas så att de inte kan försämra brandväggens funktion. Uppdragsnamn: Kv. Fröfjärden, Sundbypark Datum: Uppdragsnummer: Sida: 3 av 7

4 Taktäckningen ska utformas så att antändning försvåras, brandspridning begränsas samt att den endast kan ge ett begränsat bidrag till branden. Med försvårad antändning avses exempelvis skydd mot flygbränder eller gnistor. Kraven på taktäckning är inte fullt applicerbara på utformning av takterrasser m.m. där delar är att betrakta som lös inredning. Med utförande enligt aktuell illustrationsplan understiger avståndet mellan byggnader i vissa lägen 8 meter och skydd mot brandspridning behöver beaktas. Där avståndet mellan byggnader är mindre än 8 m ska yttervägg utföras i brandteknisk klass EI 60 som skydd mot brandspridning mellan byggnader. Eventuellt kan fönster utföras utan brandteknisk klass även på avstånd under 8 meter, detta behöver dock verifieras med strålningsberäkningar. Alternativt utförs fönster i klass EI 30 och ej öppningsbara förutom med nyckel/verktyg. Om det finns inglasad balkong ska avståndet beräknas från balkongplattans ytterkant. Övriga utstickande detaljer, t ex taksprång och balkong, som sticker ut mer än 0,5 m tas med i beräkningen av avstånd mellan byggnader. Taktäckning ska generellt utföras med material i lägst klass B ROOF (t2). I det fall avstånden är mindre än 8 m och underlaget är brännbart ska taktäckning utföras med material i klass A2-s1,d0. Om underlaget är obrännbart ska taktäckning utföras med material i lägst klass B ROOF (t2). Byggnader ska utformas så att det ges möjlighet till tillfredställande utrymning vid brand, vilket innebär att personer som utrymmer, med tillräcklig säkerhet, inte utsätts för nedfallande byggnadsdelar, hög temperatur, hög värmestrålning, giftiga brandgaser eller dålig sikt som hindrar utrymning till säker plats. Personer ska antingen kunna utrymma byggnaden alternativt ska de personer som befinner sig inom den av branden berörda delen kunna förflytta sig till en säker flyktplats inom byggnaden. Det senare fallet innebär att personerna måste vara skyddade mot värme och toxiska gaser under ett fullständigt brandförlopp eller minst den tid som fordras för att branden ska vara helt släckt. För publika lokaler som ska vara tillgängliga och användbara för personer med nedsatt rörelse- eller orienteringsförmåga är det krav på att de ska förses med minst två oberoende utrymningsplatser (om utrymning ej kan ske direkt till det fria). Utrymningsplatsen ska vara placerad i intilliggande brandcell och finnas i anslutning till eller i utrymningsvägen. En utrymningsplats ska kunna rymma minst en mindre utomhusrullstol. Generellt ska utrymmen där personer vistas mer än tillfälligt utformas med tillgång till minst två av varandra oberoende utrymningsvägar. Om lokalen har fler än ett plan ska det generellt finnas minst en utrymningsväg från varje plan (mindre entresolplan kan utformas utan utgång till utrymningsväg från entresolplanet under förutsättning att utrymningen ändå kan ske på ett tillfredsställande sätt). Gångavstånd ska ej överstiga 45 meter för bostäder, garage och lokaler där personer med god lokalkännedom vistas, samt 30 meter för publika lokaler och förskola. Sammanfallande gångväg multipliceras med faktor 1,5. För publika lokaler (ej garage) och förskola gäller faktor 2. Uppdragsnamn: Kv. Fröfjärden, Sundbypark Datum: Uppdragsnummer: Sida: 4 av 7

5 I byggnader med fler än 8 men högst 16 våningsplan ska byggnad utformas med tillgång till minst ett trapphus Tr2. Från bostäder i högst 16 våningar är en utrymningsväg tillräcklig under förutsättning att samtliga bostäder respektive kontor har tillgång till ett Tr2-trapphus. Från mindre verksamhetslokaler i markplan är en utrymningsväg tillräcklig under förutsättning att utrymning sker direkt till det fria, att gångavståndet till utrymningsväg understiger 15 meter samt att personantalet understiger 30 personer. Från bostäder får utrymning från fönster med hjälp av räddningstjänst tillgodoräknas som en av utrymningsvägarna. Räddningstjänstens höjdfordon kan användas upp till högst 23 meter över marknivån (mätt till öppningens underkant). Bärbara stegar kan användas upp till högst 11 meter. Utrymning med hjälp av räddningstjänst förutsätter att räddningstjänsten har tillräckligt snabb insatstid och förmåga samt att det finns tillgängliga tillfartsvägar, räddningsvägar och uppställningsplatser dimensionerade för räddningstjänstens utrustning. Se vidare avsnitt Möjlighet till räddningsinsats. Generellt för bostadshus i upp till 8 plan ovan mark gäller att utrymning sker via trapphus alternativt via räddningstjänstens stegutrustning från kringliggande gatunät. För lägenheter som inte nås från gata (ex. enkelsidiga lägenheter mot innergård) kan räddningstjänstens bärbara stegutrustning nyttjas till 11 meter ovan mark. För bostäder som inte nås med räddningstjänstens stegutrustning samt för byggnader över 8 våningar ska trapphus utföras som Tr2-trapphus. Lokaler i markplan, inklusive förskola, ska ha möjlighet att utrymma utan insats från räddningstjänsten. Vid utrymning mot innergård ska vidare utrymning till det fria säkerställas. Enligt genomförd riskbedömning gäller vidare att i byggnader som ligger inom 12 meter från Ursviksvägen ska det vara möjligt att utrymma bort från vägen, det vill säga mot innergård. Byggnader ska vara åtkomliga för räddningsinsatser. Om gatunätet eller motsvarande inte ger åtkomlighet ska särskild räddningsväg anordnas som ger god framkomlighet. Räddningsväg ska vara skyltad och ha uppställningsplatser för erforderliga fordon. I planläggningen behöver räddningstjänstens insatsmöjligheter beaktas, framförallt med avseende på framkomligheten för räddningstjänstens fordon. Avståndet mellan räddningsfordonens uppställningsplats och byggnadens angreppspunkt ska understiga 50 meter. Detta avstånd gäller även mellan räddningsfordonets uppställningsplats och uppställningsplatser för bärbara stegar. Om utrymning förutsätts ske med räddningstjänstens höjdfordon får avståndet mellan höjdfordonets uppställningsplats och husväggen vara högst 9 m. Uppställningsplatsen ska utformas så att det är möjligt att komma till platsen utan att behöva backa fordonet. Stegen eller hävaren ska kunna resas utan att hindras av utskjutande byggnadsdelar, träd eller dylikt. Se även figur nedan. Uppdragsnamn: Kv. Fröfjärden, Sundbypark Datum: Uppdragsnummer: Sida: 5 av 7

6 Vägar som ska användas av räddningstjänstens fordon ska ha en körbanebredd på minst 3,0 m med en vertikalradie på minst 50 m. Den fria höjden på vägen ska vara minst 4,0 meter. Längslutningen får vara högst 8 % och tvärfallet ska vara högst 2 %. Om särskilda uppställningsplatser erfordras så ska dessa vara minst 5 x 12 meter och lutningen får var högst 8,5 %. Vidare ska både vägar och uppställningsplatser ha ett hårdgjort ytlager och tåla ett axeltryck på minst 100 kn. För räddningsvägar och uppställningsplatser finns även krav på vinterväghållning. Om räddningsväg eller uppställningsplats är belägna på bjälklag behöver detta beaktas vid dimensionering av bjälklagens bärförmåga. Figur 2. Illustration uppställningsplats för stegutrymning Byggnaderna ska utföras så att det finns en tillträdesväg för invändiga räddningsinsatser på varje plan. Tillträdesväg kan utgöras av utrymningsväg. Om räddningstjänsten inte kan förväntas nå yttertaket med egen utrustning ska en brandtekniskt avskild invändig tillträdesväg ordnas. Invändig tillträdesväg ska avskiljas från vind enligt kraven för avskiljande konstruktion. För källare i två eller fler källarplan samt för källare som står i förbindelse med trapphus Tr2 ska tillträdesvägen till källaren möjliggöra räddningsinsats utan att utrymningsvägarna från bostäder eller lokaler sätts i öppen förbindelse med källaren. Varje källarplan ska i sådana fall vara avskild från tillträdesvägarna så att räddningspersonalens insats säkerställs. Det är ok med dörrar för normal passage från Tr2-trapphus till hisshall eller sluss i markplan förutsatt att de utförs i motsvarande brandklass som övriga dörrar mot Tr2-trapphuset i huset. Dörren får dock inte fungera som angreppsväg till källare vid räddningstjänstens insats. Följande utrymmen ska förses med brandgasventilation/tryckavlastning: Trapphus Utrymmen på vind som används som förrådsutrymme Uppdragsnamn: Kv. Fröfjärden, Sundbypark Datum: Uppdragsnummer: Sida: 6 av 7

7 Källare. Vid fler än ett källarplan ska brandgasventilation finnas separat för varje källarplan. Garage Hiss som inte är belägen inom trapphus I byggnader med mer än 10 våningsplan ovan mark ska minst en räddningshiss finnas. Räddningshiss får endast förbindas med andra utrymmen genom brandsluss. Räddningshiss ska kunna rymma en sjukbår (1,1 x 2,1 meter). Räddningshissen ska utformas enligt SS-EN 81-72, vilket ställer krav på alternativ kraftkälla vid spänningsbortfall. För byggnader högre än 24 meter ska trapphus ha stigarledning för släckvatten. Uttag ska finnas i trapphuset från och med våningsplan tre och på minst vartannat efterföljande våningsplan. För byggnader högre än 40 meter ska stigarledningarna vara trycksatta. För att möjliggöra räddningsinsatser inom byggnaderna krävs säker tillgång till släckvatten. Detta sker genom det kommunala brandpostnätet. Brandpostnätet ska utföras så att det uppfyller VAV P83, Allmänna vattenledningsnätet och VAV P76, Vatten till brandsläckning. Avståndet mellan brandposter ska vara högst 150 meter så att avståndet från uppställningsplats för räddningstjänstens släckfordon till närmaste brandpost understiger 75 meter. Räddningstjänsten förutsätts generellt kunna nyttja ordinarie gatunät för uppställning av räddningsfordon och stegutrymning. Vid behov ska det även vara möjligt att nå innergård med bärbara stegar. Specifika räddningsvägar in till innergårdar är inte nödvändigt utifrån aktuell illustrationsplan med undantag av fram till inritad uppställningsplats på Frötorget, se markering i figur 1. Lokaler under mark, trapphus, garage och hissar ska kunna brandgasventileras. Utformning av Tr2-trapphus behöver göras med hänsyn till räddningstjänstens insats och att bostäder inte sätts i öppen förbindelse med källarplan. Stigarledningar är aktuellt i de högre byggnadskropparna, trycksatt stigarledning bedöms dock endast vara aktuellt i byggnad med 16 våningsplan. Bostadshus inom kvarter E med >10 våningar förses med räddningshiss. Befintligt brandpostnät ska kontrolleras och vid behov kompletteras utifrån ny kvartersstruktur så att avstånd mellan brandposter är maximalt 150 meter. Uppdragsnamn: Kv. Fröfjärden, Sundbypark Datum: Uppdragsnummer: Sida: 7 av 7
