RHEO KNEE XC INTRODUKTION EGENSKAPER

Transkript

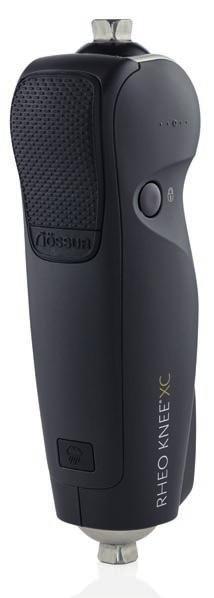

1 RHEO KNEE XC INTRODUKTION VÄLJ MELLAN 3 ELLER 5 ÅRS GARANTI. RHEO KNEE XC är en säker, följsam och dynamisk mikroprocessorkontrollerad (MPK) protesknäled. Den ger brukaren god hjälp redan från den tidiga rehabiliteringsfasen ända fram till full återhämtning vilket möjliggör ett aktivt vardagsliv i hemmet och på jobbet, t.ex. cykling, löpning och gång uppför trappa. RHEO KNEE XC är fullmatad med modern och effektiv teknik vilket gör den intuitiv och snabb och enkel att gå med. Den anpassar sig automatiskt efter brukaren och ger alltid rätt motstånd i varje situation, oavsett aktivitet eller belastning. RHEO KNEE XC är smidig för ortopedingenjören att tillpassa. Med en korrekt inriktning av protesen samt en proteshylsa med god funktion, räcker 30 steg för att fastställa en god inställning på RHEO KNEE. EGENSKAPER RHEO KNEE kan med fördel användas tillsammans med: Pro-Flex * Pro-Flex LP Pro-Flex LP Torsion Pro-Flex XC Pro-Flex XC Torsion Re-Flex Shock *OBS! Pro-Flex är inte avsedd för s.k. high impact-aktiviteter RHEO KNEE XC ger brukaren god hjälp redan från den tidiga rehabiliteringsfasen ända fram till full återhämtning vilket möjliggör ett aktivt vardagsliv i hemmet och på jobbet, med t.ex. cykling, löpning och gång uppför trappa. Automatiskt anpassad och intuitiv kontroll av stöd- och svingfasen. Initiering av svingfasen är enkel och förutsägbar oavsett underlag. Automatisk snubbelkontroll reducerar risken att brukaren snubblar och faller Enhanced Stability Control - ökad säkerhet under stödfasen (initial contact/swing initiation sensitivity) för osäkra och/ eller nyamputerade brukaren. Ortopedingenjören slår av funktionen när brukaren känner sig trygg i sin gång. Manuellt extensionslås - låser knäleden i full extension för ökad säkerhet och komfort Weatherproof design - tål stänk av färskvatten Styrs med ÖSSUR LOGIC app för ios-enheter. Finns i Expert Mode (CPO) och User Mode (brukare): Expert Mode: Lätt och smidig inställning/ tillpassning och justering av knäleden. Tillgång till brukarövningar och aktivitetsrapport. User Mode: Tillgång till brukarövningar som stöd till fortsatt funktionell träning hemma - bäddar för bättre och säkrare protesgångare. Tillgång till information om aktuellt batteristatus och antal steg. Smart Extension - möjliggör att med symmetri och mindre ansträngning resa sig från sittande till stående Möjliggör gång över hinder och gång bakåt INFO@OSSUR.COM

2 RHEO KNEE XC Brukarinformation Transfemural, knäleds-/ Amputationsnivå: höftledsexartikulation* Impact-nivå: Låg-medel Hög Max. patientvikt: 136 kg 110 kg BRUKARPROFIL Gång med möjligheten att växla gånghastig-het och gångmönster, självsäker gång utomhus. Snabb gång, jogging, lättare kroppsarbete och motionsidrott. Produktinformation Vikt: 1.61 kg Bygghöjd: Min. utrymme stump-golv: 340 mm Max. flexionsvinkel: 120º Aluminum chassi Weatherproof: tål stänk av färskvatten (IP34). *Kontakta Össur innan beställning av RHEO KNEE till HD-amputerade. Gå in på YouTube och sök på Össur - RHEO KNEE XC eller läs in (eller klicka på) QR-koden ovan för mer information. BYGGHÖJD RHEO KNEE XC RHEO KNEE XC PYRAMIDHONA M. UTV GÄNGA (A ) 81 mm 75 mm 81 mm 75 mm 201 mm 35 mm 201 mm 35 mm 265 mm 74 mm 265 mm 74 mm 56 mm 56 mm

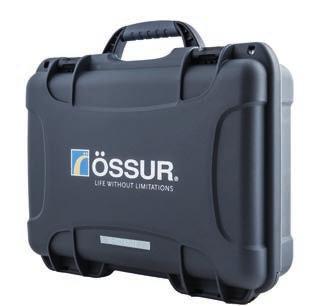

3 RHEO KNEE XC RHEO KNEE XC KIT RHEO KNEE XC 3 ÅRS GARANTI Art.nr. RKNXC0003 Beskrivning RHEO KNEE XC* (3 års garanti, exkl. service) * BIONIC PROTECTOR beställs separat RHEO KNEE XC 5 ÅRS GARANTI Art.nr. RKNXC0005 Beskrivning RHEO KNEE XC* (5 års garanti, inkl. service) * BIONIC PROTECTOR beställs separat Innehåller: RHEO KNEE XC RHEO KNEE -laddare för nätdrift Garantisedel Bruksanvisning 3 3y years warranty 5 years warranty 5y KOMPONENTER RHEO KNEE XC MED PROXIMAL GÄNGANSLUTNING Pyramidhona med utvändig gänga (låg bygghöjd) för långa TF-stumpar och KD. För beställning av RHEO KNEE XC med proximal gänganslutning, lägg till art.nr. A till ditt RHEO KNEE XC. Art.nr. Beskrivning Bygghöjd Vikt A Pyramidhona med utvändig gänga 9 mm 33 g TILLBEHÖR RHEO KNEE XC TILLBEHÖR Art.nr. BIC00110 PRX00421 RKNXCSC20M RKNLPCWB1 N/A Beskrivning BIONIC PROTECTOR Laddare med EU-kontakt Voluntary 20 Month Service Check RHEOLOGIC Workbench Software för PC ÖSSUR LOGIC for ios - finns på App Store INFO@OSSUR.COM

4 ÖSSUR LOGIC APP FUNKTIONELL TRÄNING MED APP RHEO KNEE och RHEO KNEE XC styrs med ÖSSUR LOGIC app för ios (ipad, iphone). ÖSSUR LOGIC fi nns för: 1. Expert Mode (för ortopedingenjörer) 2. User Mode (för brukare) UTAN APP Övningarna för funktionell träning med RHEO KNEE finns även i pappersformat. Skriv ut träningsplanen och instruktionerna nedan som underlag till de som inte har tillgång till Össur Logic app:en. Vinsten är stor om den funktionella träning fortsätter hemma - om än feedbacken uteblir. All träning är bra träning. I User Mode har brukaren tillgång till övningar för funktionell träning. Brukaren kan, i sin egen takt, med hjälp av app:en fortsätta med sin funktionella träning hemma, för att på så sätt utvecklas till en bättre och säkrare gångare. Övningarna är enkla, tydliga och illustrativa och brukaren får direkt feedback på t.ex. hur förhållandet viktfördelning/belastning är osv. Gå in på länken nedan och ladda ner dokumenten ( Össur training plan och Instructions ) i PDF-format alternativt läs in QR-koden till höger med appen QR READER. ÖSSUR LOGIC fi nns för ios-enheter (ios 9,3 eller senare) och appen kan laddas ner utan kostnad på App Store.

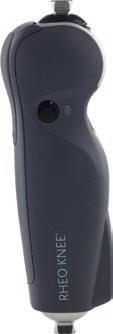

5 RHEO KNEE OCH RHEO KNEE XC ÖVERSIKT EGENSKAPER 201 mm 35 mm RHEO KNEE RHEO KNEE XC Running capability Step-over-step stair ascent Automatic cycling recognition Advanced technology: MR-fluid,1000 hz microprocessor, gyro, accelerometer & force and angle sensors Automatic stumble recovery Manual extension lock Auto Adjustment Stable - even when taking small steps and stepping backwards Safely step over obstacles (Extension hold) Weatherproof (IP34)* NEW ÖSSUR LOGIC APP - easy data access, now also with training exercises NEW EXTERIOR - now more robust, easier access to charging port NEW SMART EXTENSION - to reduce load on the sound side NEW Enhanced Stability Control - Transition options for insecure users (/new amputees) to grow in confi dence with RHEO KNEE * Do not submerse, or expose to chlorinated or salt water. INFO@OSSUR.COM

6 RHEO KNEE REFERENSER 1. Eneroth, M., Apelqvist, J., et al. (1996). Operations, total hospital stay and costs of critical leg ischemia. A population-based longitudinal outcome study of 321 patients. Acta Orthop. Scand. 67(5): Freescale 16 bit Microcontroller datasheet for M68HC12B M68HC12B.pdf?pspll=1 3. Hermodsson, Y. and Persson, B. M. (1998). Cost of prostheses in patients with unilateral transtibial amputation for vascular disease. A population-based follow-up during 8 years of 112 patients. Acta Orthop. Scand. 69(6): Herr, H. & Wilkenfeld, A (2003). User-adaptive control of a magnetorheological prosthetic knee. Industrial Robot: An International Journal. 30(1): Kciuk, M. & Turcyn, R. (2006). Properties and application of magnetorheological fluids. Journal of Achievements in Materials and Manufacturing Engineering. 18(1-2). 5. Kciuk, M. & Turcyn, R. (2006). Properties and application of magnetorheological fluids. Journal of Achievements in Materials and Manufacturing Engineering. 18(1-2). 6. Lelas, L. J., Thakkar, S., et al. Hydraulic versus Magnetorheological-Based Electronic Knee Prostheses: A Clinical Comparison. Artificial Intelligence Lab, and Harvard/MIT Division of Health Sciences and Technology, MIT, Cambridge, MA USA. Department of Physical Medicine and Rehabilitation, Harvard Medical School, Spaulding Rehabilitation Hospital, Boston, MA, USA. 7. Milecki, A. (2001). Investigation and control of magneto-rheological fluid dampers. International Journal of Machine Tools & Manufacture. 41(3): Sigurjónsson, B., Ikelaar L, Lindgren K, Langlois D, Lechler K, A new microprocessor-controlled knee significantly improves mobility and function in high active TF amputees compared to their previous MPK; OT World Congress 2016 Leipzig, Germany Lecture Research/Practical [5905] Abstract [1872]. 9. Veltmann, U., Wühr, J., et al. (2007). C-Leg and RheoKnee: are they interchangeable? 12th World Congress of the International Society for Prosthetics and Orthotics Vancouver, Canada, July 29 August 101
