1 EGENKONTROLL FÖR PUMPSTATIONER Rutin- och driftinstruktioner Examensarbete 30 poäng Vatten- och miljöteknik Hallsberg

2 Ansvarig utbildningsanordnare: Stiftelsen för Kvalificerad Yrkesutbildning i Mellansverige Utbildningens namn: Vatten- och miljöteknik Utbildningsområde: Samhällsbyggnad och byggteknik Examensarbete: 30 poäng Utbildnings- samordnare, BluePeak AB, Yrkeshögskolan i Hallsberg: Elisabeth Hagberg VD/Kvalitetsansvarig, BluePeak AB, Yrkeshögskolan i Hallsberg: Gunnar Cornelius vvd/utbildningsledare BluePeak AB, Yrkeshögskolan i Hallsberg: Jörgen Carlsson Författare: Joel Olsson Handledare Extern: Bjarne Segersteén, Verksamhetschef Avloppsreningsverk, SBVT (Skåne Blekinge Vattentjänst) Publikationsdatum: April, 2015

3 Förord Jag vill framför allt tacka min handledare, Bjarne Segersteén (Verksamhetschef Avloppsreningsverk), Caroline Nilsson (drifttekniker), Pernilla Sjöberg (driftledare) och Jonna Hiltunen (drifttekniker) för all hjälp med snabba svar till mina många frågor och funderingar under arbetets gång.

4 Sammanfattning SBVT (Skåne Blekinge Vattentjänst) var i behov att uppdatera sina rutin- och driftinstruktioner för pumpstationer inom Östra Göinge kommun. Arbetet skulle också kunna användas som utgångspunkt och appliceras på resterande pumpstationer inom de övriga tre kommunerna; Bromölla kommun Olofström kommun Osby kommun Syftet med arbetet var att utforma en översiktlig driftinstruktion med tillhörande beskrivning av utförande, komponenter samt upprätta ritningar över anläggningen. Instruktionerna beskriver enkelt och förståeligt hur man underhåller diverse pumpstation. Arbetet är upplagt efter ett standardprotokoll som upprättades för att ett homogent utseende och informationsmässigt innehåll skulle kunna ges. Standardprotokollet innehåller: Framsida Innehållsförteckning Allmänt om pumpstationer Organisation Anläggningen Processtyrning Driftsjournal Utfört arbete berör 14 av 18 pumpstationer i Östra Göinge kommun. Resterande 4 pumpstationer har antingen lämnats utanför p.g.a. en begränsad tillgång under utsatt tidsperiod för examensarbetet eller för att pumpstationen ska projekteras om. Då det totala antalet sidor för alla 14 pumpstationer är ca: 385 har jag valt ut ett visningsexempel som kan ses nedan. Eftersom alla är upprättade efter en standardmall så är textinnehållet det samma för samtliga (med vissa tillägg/avdrag för särskilda pumpstationer). Det som skiljer är bildernas utseende, dimensioneringstabellen samt ritningarna över pumpstationerna.

5

6

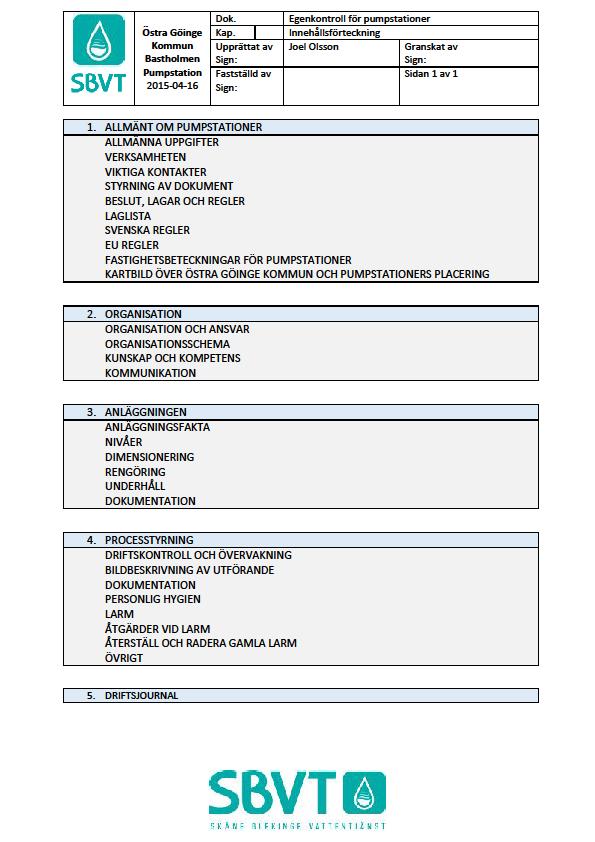

7 Innehållsförteckning EGENKONTROLL FÖR PUMPSTATIONER... Fel! Bokmärket är inte definierat. INNEHÅLLSFÖRTECKNING... 2 ALLMÄNT OM PUMPSTATIONER... 3 ALLMÄNNA UPPGIFTER... 3 VERKSAMHETEN... 3 VIKTIGA KONTAKTER... 4 STYRNING AV DOKUMENT... 5 BESLUT, LAGAR OCH REGLER... 6 TILLSYN... 6 SVENSKA REGLER... 6 EU REGLER... 6 FASTIGHETSBETECKNINGAR FÖR PUMPSTATIONER... 8 KARTBILD ÖVER ÖSTRA GÖINGE KOMMUN OCH PUMPSTATIONERS PLACERING... 9 ORGANISATION ORGANISATION OCH ANSVAR ORGANISATIONSSCHEMA KUNSKAP OCH KOMPETENS KOMMUNIKATION ANLÄGGNINGEN ANLÄGGNINGSFAKTA NIVÅER DIMENSIONERING RENGÖRING UNDERHÅLL DOKUMENTATION PROCESSTYRNING DRIFTSKONTROLL OCH ÖVERVAKNING BILDBESKRIVNING AV UTFÖRANDE DOKUMENTATION PERSONLIG HYGIEN LARM ÅTGÄRDER VID LARM Hög nivå:... 22

8 Nätfel: Utlöst motorskydd P 1 och P 2: Bräddning: Kallstart: ÅTERSTÄLL OCH RADERA GAMLA LARM MACTEC FMC ÖVRIGT BILDEXEMPEL PÅ 3 AV 13 PUMPSTATIONER SOM SAKNAR RITNINGAR SLUTSATS... 29

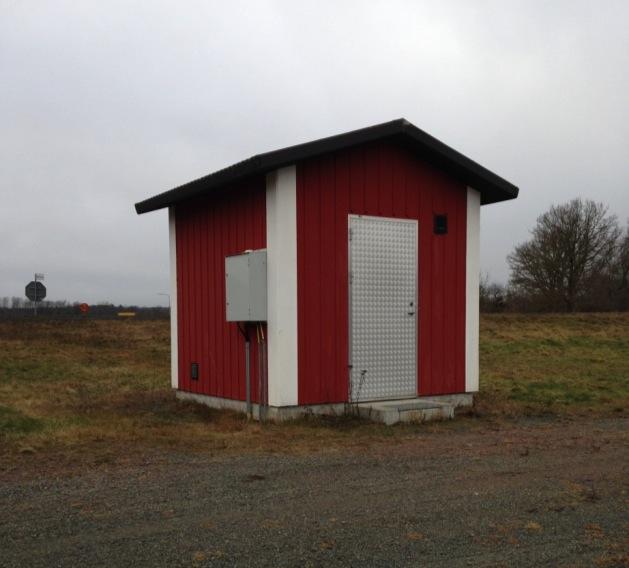

9 Egenkontroll för pumpstationer Bastholmen pumpstation Framtagen av: Joel Olsson Skåne Blekinge Vattentjänst 1

10 2

11 ALLMÄNT OM PUMPSTATIONER ALLMÄNNA UPPGIFTER Huvudsyftet med VA verksamheten är att distribuera dricksvatten, att omhänderta avloppsvatten samt att avleda dagvatten inom ramen för gällande lagar, författningar och förordningar. Reningen av avloppsvatten sker vid 7 avloppsreningsverk; Broby, Knislinge, Sibbhult, Östanå, Immeln, Boalt och Kräbbleboda. De fyra förstnämnda har mekanisk, biologisk och kemisk rening. Avloppsvatten är allt vatten som kommer från hushåll och verksamheter. Som reningsverk räknas den del som renar allt avloppsvatten samt hanterar avloppsslammet. Som ledningsnät räknas alla ledningar, pumpstationer eller liknande utrustning som transporterar avloppsvattnet. Verksamheten är en 24- timmars verksamhet, så det finns alltid personal i beredskap. VERKSAMHETEN - Driftsjournal Journalföring av driftsvärden, driftproblem, service och övriga noteringar görs på journalblad som finns på anläggningen. Journalblad arkiveras i pärmen, märkt driftsinstruktioner som är placerad på Broby ARV. Ytterligare utläsning av värden, uppföljning m.fl. kan göras via övervakningssystemet, Aqua View. Ansvarig för journalföring är drifttekniker under arbetstid. Annan tid behörig beredskapspersonal. - Larm Verksamheten är bemannad under normal arbetstid måndag- fredag Övrig tid gäller beredskap. Processen styrs och övervakas av ett datoriserat övervakningssystem som är anslutet till en central fjärrövervakningsanläggning (Aqua View). Utskick av A- larm (se flik 4, Processtyrning ) sker med sms/uppringning på mobiltelefon. Övriga larm visas på övervakningsdatorn och på reningsverket i Broby. 3

12 VIKTIGA KONTAKTER SBVT Tel: E- post: 00 Felanmälan dagtid Tel: (via växel) Felanmälan efter Tel: Befattning Namn Telefonnummer E- post VD Per Fremark Tel: SMS: Verksamhetschef Bjarne Tel: Avloppsreningsverk Segersteén 19 Driftledare Avlopp DO 2 Kjell Fritzson Tel: kjell.fritzson@sbvt.se Driftledare Vattenproduktion DO 2 Drifttekniker (DO 2) Pernilla Sjöberg Tel: Jonna Tel: Hiltunen Drifttekniker (DO 2) Caroline Tel: Nilsson 66 Drifttekniker (DO 2) Urban Persson Tel: Drifttekniker (DO 2) Bo Nyström Tel: Miljö- och byggavdelningen Enhetschef Miljö & Bygg pernilla.sjoberg@sbvt.se jonna.hiltunen@sbvt.se caroline.nilsson@sbvt.se urban.persson@sbvt.se bo.nyström@sbvt.se Johan Valler MiljoochBygg.Info@ostragoinge.se VA- inspektör Jonas Juhlin jonas.juhlin@ostragoinge.se Räddningstjänsten DO 2: Driftområde 2 4

13 STYRNING AV DOKUMENT Syfte Syftet är att samtliga dokument i egenkontrollen skall vara giltiga och kända av berörda. Ansvar Ansvarig för uppdatering är berörd drifttekniker. Omfattning Samtliga dokument i egenkontrollen. Utförande Dokumentet skall vara försett med ett dokumenthuvud enligt ovan med angivande av; Namn på dokumentet. Namn och nummer på kapitel. Upprättat av: person som skapat eller uppdaterat dokumentet. Fastställt av: person som godkänt avsnittet. Reviderat: datum för senaste ändring. Upprättat: datum då dokumentet upprättades. Sidnumrering: aktuellt sidnummer av totala antalet sidor i avsnittet. Godkännande och distribution av dokument Originaldokumentet arkiveras i egenkontrollen som förvaras på reningsverket/huvudkontor. 5

14 BESLUT, LAGAR OCH REGLER I detta avsnitt tas beslut gällande verksamheten upp. I sammanställningen tas svenska regler beslutade av riksdagen, regeringen, myndighet samt kommuner upp. Dessutom tas den EU- lagstiftning som är tillämpliga för verksamheten på ett avloppsreningsverk också upp. TILLSYN Länsstyrelsen i Skåne län har idag tillsyn för Broby, Knislinge och Sibbhults avloppsreningsverk. Tillsynen för övriga Va- anläggningar utför Miljö- och Byggavdelning, Östra Göinge kommun. SVENSKA REGLER De svenska reglerna består i huvudsak av lagar, förordningar, föreskrifter, dvs. författningar, samt allmänna råd, handböcker och vägledningar. En lag är beslutad av riksdagen till exempel miljöbalken. Den är oftast en ramlag, dvs. den innehåller få detaljer och måste fyllas ut med regler. En förordning har beslutats av regeringen och innehåller mer detaljerade regler. Ytterligare föreskrifter beslutas av myndigheter såsom t.ex. Naturvårdsverket, Kemikalieinspektionen och kommuner. Föreskrifterna är bindande. Handböcker med allmänna råd ges ut av myndigheter. Allmänna råd är generella rekommendationer om hur man kan eller bör handla för att uppfylla lagstiftningen. Allmänna råd skiljer sig på det sättet från föreskrifter genom att råden inte är bindande. Det står den enskilde fritt att välja en annan lösning än den som anges i allmänna råd. Vägledningar är ett samlat dokument över det regelverk som gäller och är vägledande för verksamhetsutövaren samt ett stöd för Tillstånds- och tillsynsmyndigheter. Vägledningen är inte juridiskt bindande. EU REGLER EUs regelverk består av förordningar, direktiv och beslut. Förordningarna kan dels beslutas av rådet i EU och dels av Kommissionen. Förordningarna gäller direkt i Sverige. Direktiv är anvisningar och uppmaningar till medlemsländerna, de skall leda till att ländernas respektive lagstiftning överensstämmer med direktivets innehåll. Direktiven införs i Svensk lagstiftning genom myndigheternas föreskrifter. 6

15 Beslut i vissa frågor delegeras till Kommissionen i EU- förordningar eller EU- direktiv. Till exempel regler för miljömärkning samt den europeiska avfallskatalogen. 7

16 FASTIGHETSBETECKNINGAR FÖR PUMPSTATIONER Avloppspumpstation Ligger på fastigheten Adress Anm. 21 Mejeriet, Knislinge LEJONET 2 Mejerigatan 22 Färgeriet, Knislinge HJÄRSÅSLILLA 4:112 Färgerigatan 23 Lertagsvägen, Knislinge KNISLINGE 39:6 Lertagsv/Tegelv 25 Mejerigatan, Broby BROBY 60:1 Mejerigatan Ligger mellan BRÄNNERIET 2 och BRÄNNERIET 3 26 Industriomr. Broby BROBY 8:5 Pappersbruksv Lagervägen, Broby VÄSTRABY 36:1 Lagervägen Ligger öster om STORMHATTEN 1 29 Hjärsåsvägen, Sibbhult SIBBHULT 26:1 Hjärsåsvägen 30 Knorrevången, Glimåkra GLIMÅKRA 37:1 Knorrevägen 31 Boaltsvägen, Glimåkra GLIMÅKRA 37:1 Boaltsvägen 33 Slättåkra, Hanaskog KVIINGE 23:1 Kornringen 34 Kyrkan, Hanaskog KVIINGE 44:1 Kviingevägen 35 Bössebacken, Hanaskog Fastighetsområde ej RV19/Kristianstadsv. utrett 36 Almö, Hanaskog KVIINGE 45:1 RV19/Kristianstadsv. 37 Hjärsås HJÄRSÅS 9:17 Hjärsås 3131A 39 Immeln VRÅNGAFÄLLA 2:65 Norregårdsvägen 16 (Vid Immelnvägen) 40 Gyvik GYVIK 1:2 Immeln/Kolonivägen 42 Bruket, Östanå GLIMMINGE 12:2 Karstorpsvägen 45 Bastholmen BROBY 59:1 Väg 119 OBS! Flertalet av pumpstationerna är belägna på fastigheter som sträcker sig över stora områden. Pumpstationerna har alltså oftast inte en egen, mindre fastighet som avgränsar sig i pumpstationens närhet. 8

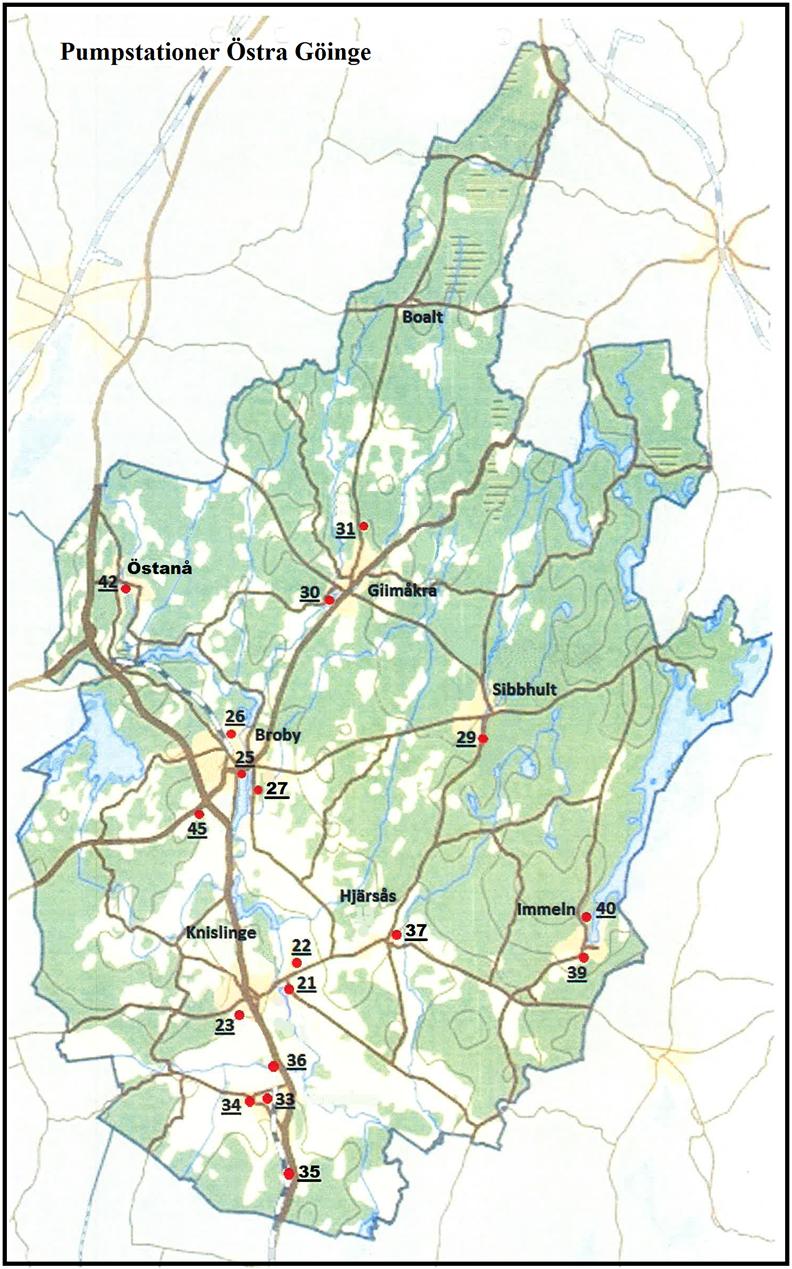

17 KARTBILD ÖVER ÖSTRA GÖINGE KOMMUN OCH PUMPSTATIONERS PLACERING 9

18 ORGANISATION ORGANISATION OCH ANSVAR Syfte: Varje medarbetare skall vara medveten om ansvarsfördelningen och veta vilka befogenheter som hen har. Ansvar: Ansvar för anläggningen är berörd drifttekniker. Hen ska sköta journalföringen samt egenkontrollens genomförande. Omfattning: Omfattningen innebär att rutinen ses över när någon medarbetare slutar, börjar eller ändrar befattning. Utförandet: Utförandet innebär att aktuellt organisationsschema där samtliga inblandande enheters kopplingar till varandra syns samt att aktuella arbetsbeskrivningar finns där ansvar, delegationer och befogenheter kan utläsas. 10

19 ORGANISATIONSSCHEMA 11

20 KUNSKAP OCH KOMPETENS Syfte: All personal skall ha relevant utbildning och erfarenhet för att uppfylla gällande krav och kunna sköta driften på respektive anläggning på ett säkert sätt. Omfattning: All personal inom VA berörs av rutinen. Utförande: Se flik 3 ANLÄGGNINGEN Se flik 4 PROCESSTYRNING KOMMUNIKATION Syftet: Rutinen syftar till att kommunicera verksamhetens arbete och resultat internt och externt. En god kommunikation är viktigt för ett egenkontrollsarbete samt för kontakten med allmänhet och myndigheter. Kommunikationen är nödvändig för att alla berörda ska kunna ta del av nyheter och förändringar i verksamheten. T.ex. utförda åtgärder som vidtagits/skall vidtas för den dagliga driften. Omfattning: Alla verksamma inom VA verksamheten berörs av rutinen, rutinen är löpande. 12

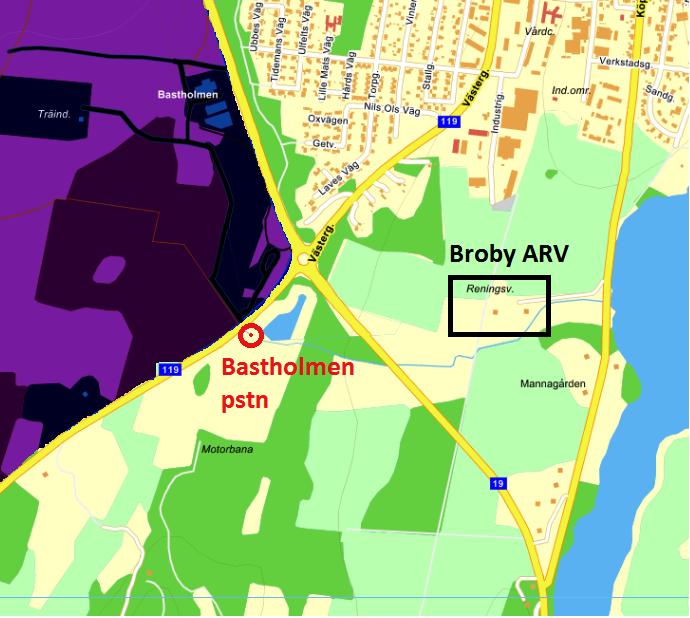

21 ANLÄGGNINGEN ANLÄGGNINGSFAKTA Anläggning/objektsnummer: Bastholmen/3215 Fastighetsbeteckning: BROBY 59:1 Huvudman: Östra Göinge kommun Driftsansvarig: SBVT AB Organisationsnummer: Anläggningen är placerad ca; 246 meter från rondellen (se röd färgmarkör) längst väg 119. Pumpstationens verkningsområde kan utläsas efter det lila markeringsområdet på bilden nedan. Spillvattnet pumpas därefter till Broby ARV för slutbehandling (för en mer detaljerad kartbild över ledningsnätet kontrollera med en rörnätstekniker). Kontroll av pumpstationen görs en gång i månaden (se UTFÖRANDE i flik 4 PROCESSTYRNING ) annars övervakar ett datoriserat driftövervakningssystem driftförfarandet (Aqua View). Pumpstationen består av två stycken dränkbara pumpar, NP 3085 MT, från Flygt (mjukstart). Undercentralen kommunicerar via GSM (tel: ). OBS! Då pstn saknar brutet vatten måste extra hänsyn till spolslangens placering efter användning göras då spolning görs med dricksvatten! 13

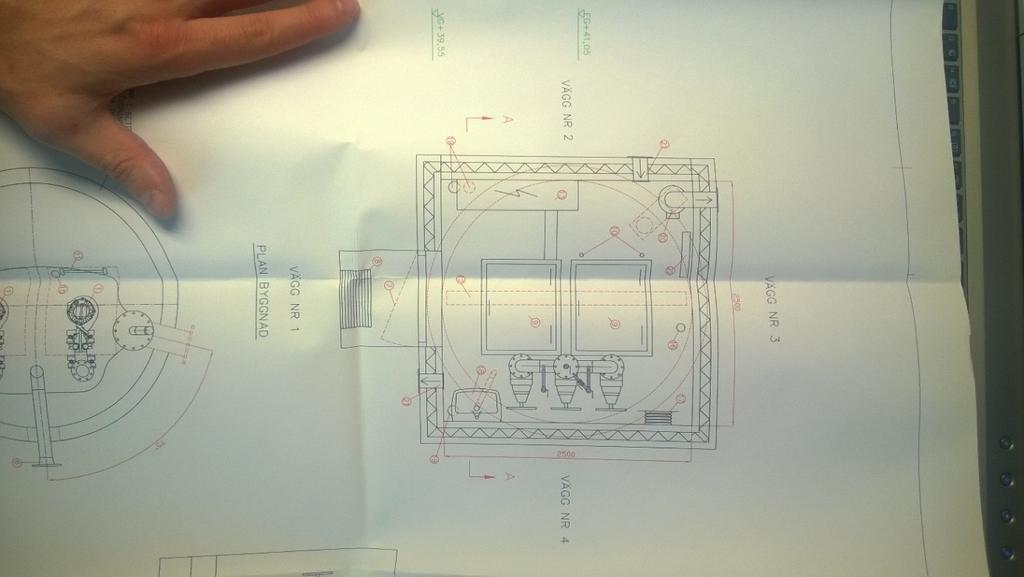

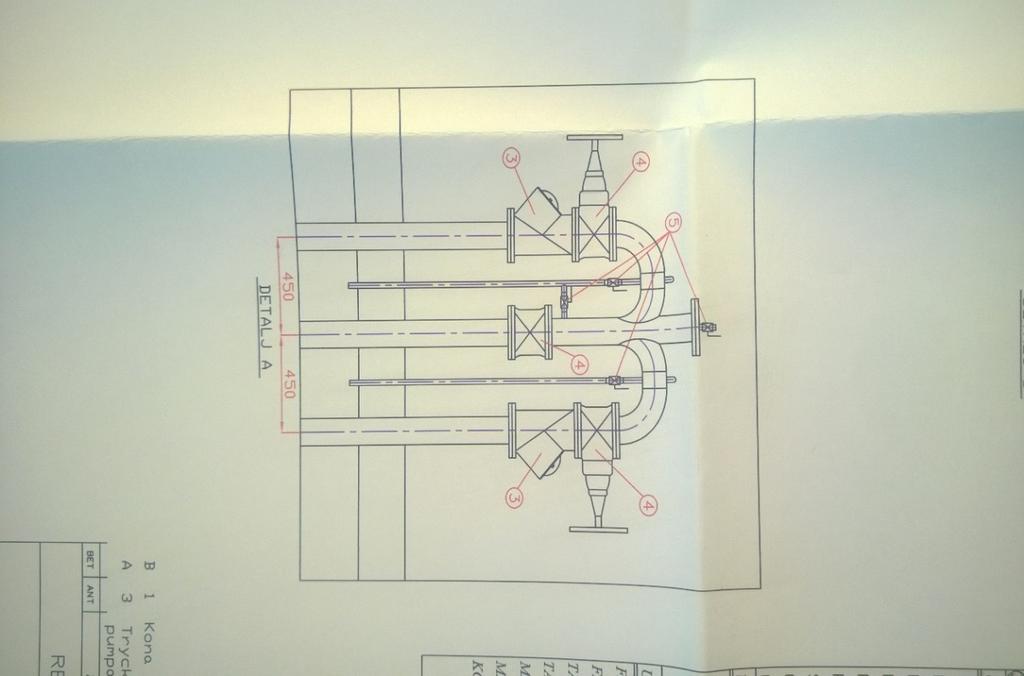

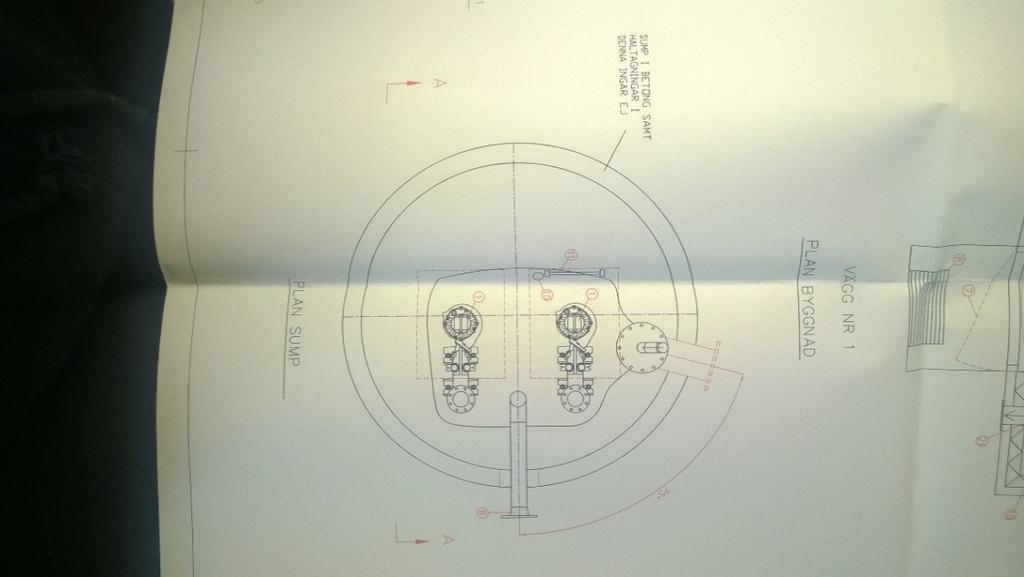

22 Beskrivning: 1. NP 3085 MT PUMPFOT DN KULBACKVENTIL DN KILSLIDSVENTIL DN LUFTNINGSVENTIL DN UTG. TRYCK DN 150 (HÅL Ø 312) 7. DÖRR 10X21 8. ENTREPLAN MED SKRAPGALLER 9. LUCKA 700X HANDLEDARE LÖSTAGBARA 11. STEGE GAP FAST MONTERAD 12. TELFERBALK IPE AUTOMATIKSKÅP 14. SUMPBELYSNING 500 W 15. SKYDDSRÖR 84X2,0 SS RÖR 84X2,0 SS SPOLSLANG DN 25, 5 M 18. TVÄTTSTÄLL MED VÄRMARE 3 kw 19. HÅL Ø110 FÖR EL/TELE/VATTEN 20. KANALFLÄKT DN TALLRIKSVENTIL DN EL- ELEMENT 1000 W 23. GEJDFÄSTE 2 SS GEJDRÖR 2 SS FÄSTÖGLA FÖR LIVLINA ÖRIGT: GOLV UTFÖRS MED FALL MOT LUCKOR. LUCKOR FÖRSES MED KV- GALLER. PUMPAR MED LYFTKÄTTING I SS BALK FÖRSES MED BLOCK OCH VAGN. FLÄNSAR OCH BULT I SS RÖRINREDNING I SS SUMP SAMT INKOMMANDE LEDNING UTFÖRD I TIDIGARE ENTREPRENAD. UTGÅENDE TRYCK MED FLÄNS Ø 150. FÖR FULLSTÄNDIGA RITNINGAR OCH MATERIALLISTA SE PÄRM: Anv. instruktion för PREMAX Pumpstation, Bastholmen, Östra Göinge. Tillverkare: NORDFORM, MARK- VA- SYSTEM 14

23 NIVÅER Förinställda nivåer. Kan ändras via Aqua View eller undercentralen ute på pumpstationen. Pumpnivåer Startnivå m Stoppnivå m Startnivå m Stoppnivå m Hög nivå larm 3.00 m Maxnivå/Bräddnivå 3.50 m Sumpvolym 4,6 m 3 DIMENSIONERING Antal Utrustning Fabrikat Seriebeteckning Volym/Kapacitet 1 Väggskåp Elkapsling AB Serie VSD - 1 Undercentral ITT Flygt MACTEC FMC Nivådränksond Swedmeter PPS 2, 2- trådsgivare - 1 Nivåvippa Flygt ENM Taklampa Fagerhult Allround T8 Klar 1 Strålkastare Ljusgruppen MX W Halogenstav, sockel R7s 1 Element FRICO Thermovarm, TWT Pumpar Flygt NP 3085 MT, dränkbar 1 Lyftblock Yale Yalelift kg 1 Löpvagn Yale Modell HTG - 2 Kulbackventil BPS Segjärn, PN10, Maxtryck 10 bar flänsad, fullt genomlopp. DN Kilslidsventil BPS Epoxybelagt gjutjärn GG 25, flänsat utförande PN 16/10 DN Kulventil Ahlsell AVI

24 RENGÖRING Syfte: Att säkerställa att lokalen med inredning och utrustning rengörs regelbundet. Ansvar: Drifttekniker Utförande: Städa efter behov. God ordning. Arbetsytor, tillbehör och utrustning i pumpstationen hålls rena. Golv och skåp hålls rena och fria från ovidkommande föremål. Kontrollera ventilationsutrustningen. Handtvättställ hålls rent och fritt från ovidkommande föremål. Spola av golvet och ta bort spindelväv, flugor, damm, mm. Så att det ser trevligt ut. Släng sopor och fyll på med pappershanddukar vid behov. OBS! Spolslangen skall hängas upp efter användning. Den får inte ligga på golvet, då vi spolar med dricksvatten. UNDERHÅLL Syfte: Att säkerställa att lokalen med inredning och all utrustning underhålls för en fungerande driftsfunktion. Ansvar: Berörd drifttekniker Omfattning: Löpande och förebyggande underhåll av anläggningen och dess utrustning. Utförande: Se flik 4 under DRIFTSKONTROLL OCH ÖVERVAKNING. DOKUMENTATION Drifttider för pumpar, elförbrukning och åtgärder antecknas i journalen. Journalen finns längst bak i egenkontrollpärmen (se flik 5, Driftsjournal ). 16

25 PROCESSTYRNING DRIFTSKONTROLL OCH ÖVERVAKNING Syfte Att säkerställa driften genom en fortlöpande kontroll av pumpstationens funktion. Ansvar Drifttekniker under arbetstid. Annan tid behörig beredskapspersonal. Omfattning Hela verksamheten innefattande personal, utrustning, drift och larmfunktioner. Utförande Tillsyn av pumpstationen görs en gång i månaden. Att kontrollera (se flik 5, Driftsjournal ): Kontrollera pumpstationen efter yttre åverkan Drifttider Elförbrukning Kontrollera larm i undercentralen Provkör pumpar Spola pumpgrav Städa Journalblad arkiveras i pärmen, märkt Driftsjournaler Broby pstn som är placerad på Broby ARV. Processen styrs och övervakas av ett datoriserat övervakningssystem (Aqua View) som är anslutet till ett fjärrövervakningssystem på Broby ARV. Reningsverket är bemannat under normal arbetstid måndag- fredag Under övrig tid gäller beredskap. Utskick av A- larm sker i klartext från Aqua View till mobiltelefon, B- larm visas på övervakningsdatorn som kontrolleras minst en gång per dag. Pumpdriften alterneras. Om utlöst motorskydd sker under beredskap kan arbetet/felsökningen göras under arbetsbelagd tid följande arbetsdag. 17

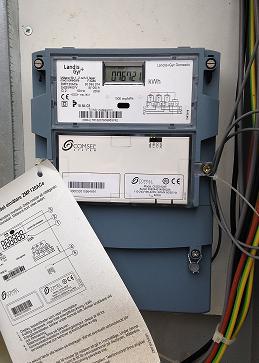

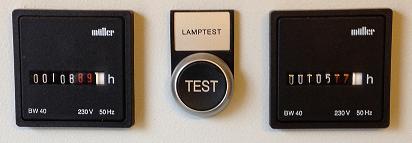

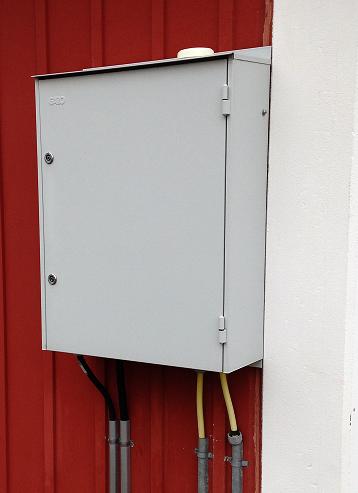

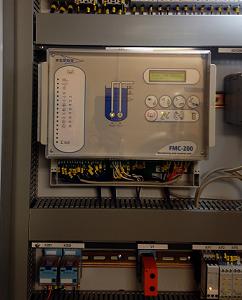

26 BILDBESKRIVNING AV UTFÖRANDE Kontrollera drifttid, för pump 1 och pump 2: Anteckna drifttiden i journalen och räkna ut differensen sedan senaste besöket. Kontrollera elförbrukningen: Anteckna elförbrukningen i journalen och räkna ut differensen sedan senaste besöket. Kolla larm i undercentralen: För att åtgärda larm: Se sida 6, Åtgärder vid larm ). Se sida 10, Återställ och radera gamla larm. 18

27 BILDBESKRIVNING AV UTFÖRANDE Provkör pumpar: Provkör en pump i taget. Ställ handvredet/omkopplaren för pumpen i noll och sedan i hand. Kör så du ser att nivån på undercentralen går ner. Pumpa ner tills du har 50 cm kvar. Ställ tillbaka handvredet/omkopplaren i noll och sedan i auto. Kontrollera även vilken ampere pumpen tar. Det ligger normalt mellan 6-8 A. Amperemätare pump 1 Amperemätare Pump 2 Spola pumpgrop: Spola rent i pumpgropen. Spolslangen skall hängas upp efter användning. Den får inte hänga i gropen eller ligga på golvet, då vi spolar med dricksvatten. 19

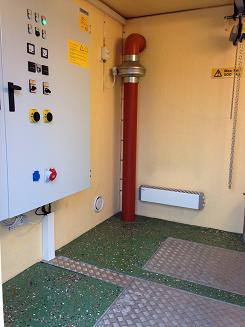

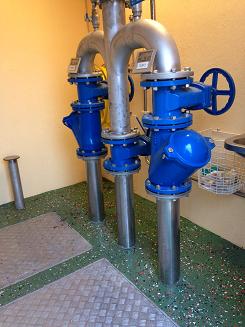

28 BILDBESKRIVNING AV UTFÖRANDE Städa: Spola av golvet och ta bort spindelväv, flugor, damm, mm. Så att det ser trevligt ut. Släng sopor och fyll på med pappershanddukar vid behov. Spolslangen skall hängas upp efter användning. Den får inte ligga på golvet, då vi spolar med dricksvatten. DOKUMENTATION Drifttider för pumpar, elförbrukning och åtgärder antecknas i journalen. Journalen finns under flik 5 Driftsjournal. 20

29 PERSONLIG HYGIEN Syfte: Säkerställa ett tryggt arbete för personalens hälsa och att minska smittorisker. Ansvar: Berörd drifttekniker ansvarar för att rutinen efterlevs samt att nödvändigt skyddsmaterial finns på rätt plats och att ordningen är god. Omfattning: Rutinen omfattar den personal som arbetar eller de personer som vistas på anläggningen såsom entreprenörer, konsulter och varuleverantörer. Den kan i vissa fall, t.ex. vid smittsamma sjukdomar, också innefatta personer som ovanstående personal är i kontakt med. Utförande: Vid allt arbete på pumpstationer skall ovanstående personal iaktta god renlighet, bära lämpliga arbetskläder samt inte ha åkommor som innebära en risk eller indirekt kontaminering av dricksvattnet. Under spolningsarbeten eller okulär kontroll av pumpar, ta extra hänsyn till lämpliga arbetskläder/skyddsutrustning p.g.a. smittorisken. Avloppsvattnet innehåller hälsofarliga mikroorganismer (vätska kategori 5). Efter utfört arbete skall händerna tvättas ordentligt, desinfektionsmedel skall användas. Vid sjukdom, sår eller infektioner skall särskild hänsyn tas. Om misstanke om smittorisk förekommer måste tillfredställande skyddsåtgärder vidtas. Åtgärdernas omfattning är beroende på vilken smitta som det gäller. 21

30 LARM A- larm Beskrivning A- larm Hög nivå A- larm Nätfel A- larm Utlöst motorskydd, P 1 A- larm Utlöst motorskydd, P 2 A- larm Bräddning A- larm Kallstart B- H Larm kan läsas ut via Aqua View. ÅTGÄRDER VID LARM Hög nivå: Hög nivå larm 3.00 m (Aqua View) Kontrollera så att samtliga pumpar går. Om en pump står still, kontrollera undercentralen och motorskydden om några andra larm har löst ut. Provkör därefter pumpen (se sida 3, provkör pumpar). Kontrollera nivån via displayen på undercentralen. Andra iakttagelser: Har det varit mycket nederbörd under de senaste dagarna? Tar de rätt ampere? - Kontrollera spänningen i lindningarna till motorskyddet gentemot det förinställda amperevärdet. Om inget ovan kan förklara larmet kan en vattenläcka ha uppstått. 22

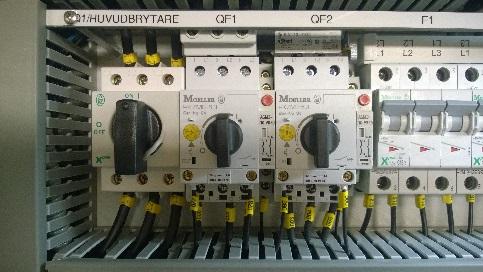

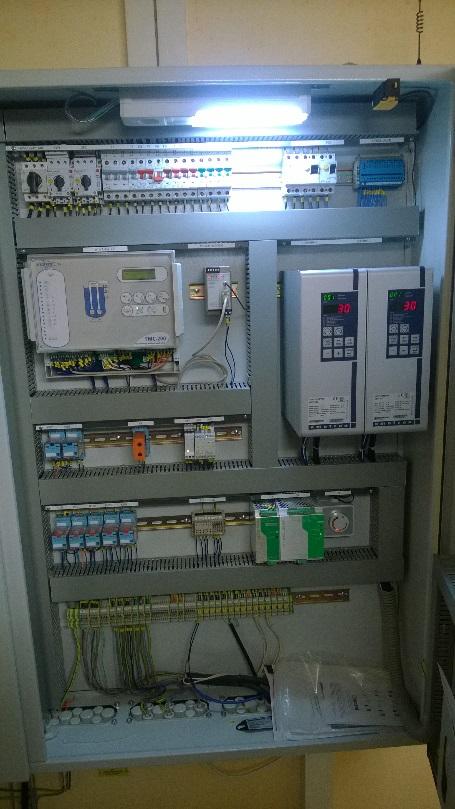

31 Nätfel: Strömavbrott (vanlig felkälla). - Ring EON (elleverantör) eller gå in på deras hemsida och kontrollera om det finns några driftstörningar. Kundservice: Hemsida: Undercentralen kommunicerar via tel: Ring upp modemet, om en felsignal eller upptaget uppkommer ligger felet i anläggningen. Kontrollera modemet till undercentralen. Ring Telia och kontrollera ifall de har någon driftstörning. Kundservice: Utlöst motorskydd P 1 och P 2: Återställ motorskyddet inne i apparatskåpet Testa därefter och prov starta pumpen (se sida 3, provkör pumpar ). - Löser pumpen igen kontrollera säkringarna. Löser motorskyddet ut igen kan det vara något som fastnat i pumpen. Om fasväxlare vad för typ: Kontakt eller automatik skåp är installerat i pumpstationen, provkör pumpen baklänges och försök lossa eventuella trasor eller dylikt. Upprepa därefter steg 1 och 2 igen. Bastholmen pumpstation har ingen fasväxlare installerad. Lyft av pump krävs om ovanstående punkter inte löser problemet. OBS! Man skall ALLTID vara minst 2 personer när man lyfter en pump. 23

32 Vid lyft: Skruva loss och kontrollera hjulhuset okulärt efter trasor och dylikt. Använd skyddsutrustning (handskar och skyddsglasögon) för att minska smittorisken. - Kan eventuellt finnas risk för vattenstänk när man ska sära hjulhuset från statorhuset (se bildhänvisning till höger). Uppstår en vattensamling i skruvhuvudets hålrum (se röd färgmarkering på bilden till höger). Nummerbeteckning 45, Sexkanthålskruv M12X25- A2-70. Fullständig sprängskiss i pärm Anv. instruktion för PREMAX Pumpstation, Bastholmen, Östra Göinge, flik 3. Ta bort eventuella trasor Hur låter pumpen under drift? Lager fel? Inspektera hjulet efter skada. Kontrollera lindningarna till motorskyddet. Bräddning: Maxnivå/Bräddnivå 3.50 m (Aqua View) Håll pumpstationen under uppsikt. Kontrollera via Aqua View. Går båda pumparna finns inte så mycket man kan göra under bräddningen. Vad är det för väder ute? 24

33 Kallstart: Undercentralens minne nollställt. Ny kanalinställning är nödvändig (registreras ej lokalt). För att återställa undercentralen MÅSTE du först skicka börvärden FRÅN Aqua View till undercentralen. Hur man går till väga Exempel: Logga in på Aqua View Steg 1. Höger klicka på vald anläggning Steg 2. Välj börvärden Steg 3. Datorn frågar efter börvärden från anläggningen. TRYCK NEJ Steg 4. Klicka in på mappen för börvärden Steg 5. Höger klicka på ett börvärde (vilket som) och välj uppdatera alla och så skickar Aqua View alla börvärden till undercentralen. 25

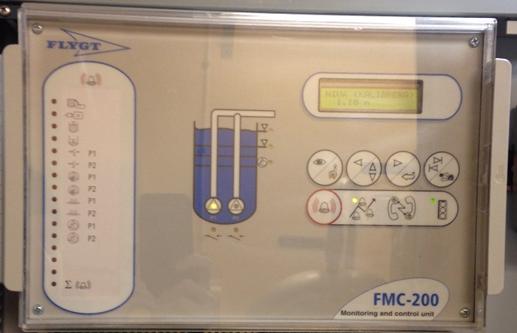

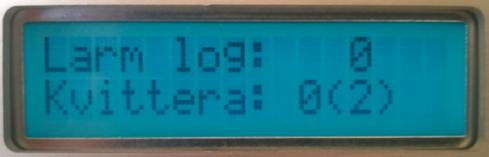

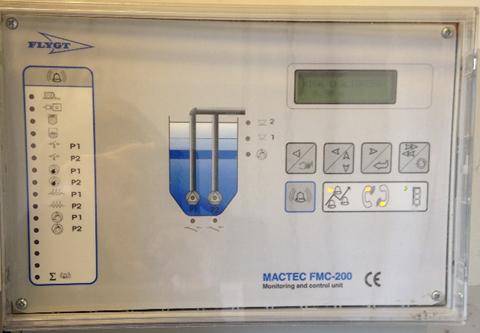

34 ÅTERSTÄLL OCH RADERA GAMLA LARM MACTEC FMC- 200 Kvittera larm: Larm kan ses visuellt på konsolens vänstra sida med hjälp av en bildbeteckning och en tillhörande röd lampa som indikerar fel. Larmbeskrivning kan annars läsas ut via displayfönstret. För att kvittera larm: 1. Bläddra fram till larmloggen via direktionspilarna. 2. Markera värdet med att trycka på ögat/handen. Gul indikatorlampa lyser när knappen är intryckt. Endast då går det att ändra ett värde. 3. Larm log: visar antalet larm Kvittera: samlad larmkod Bläddra ner till <Kvittera> och ändra 0 till 2 4. Kvittera därefter med enter. 5. Avmarkera värdet för att undvika oavsiktliga ändringar. 6. Återvänd till första sidan. 7. Tryck en gång på larmklockan och stäng därefter skyddskåpan. Glöm inte och släck lyset! 26

35 ÖVRIGT 27

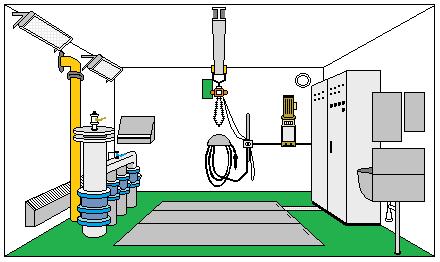

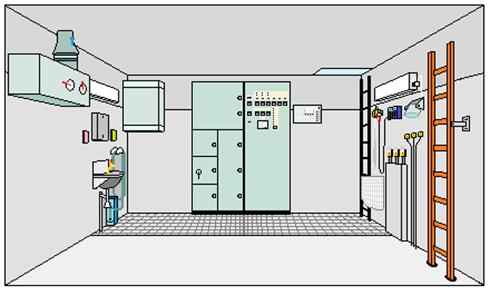

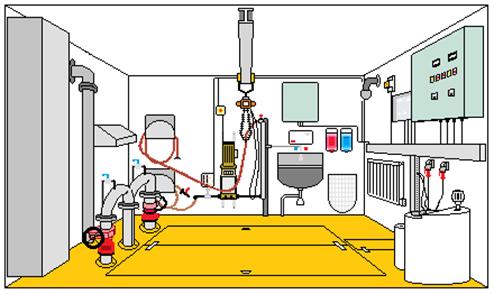

36 BILDEXEMPEL PÅ 3 AV 13 PUMPSTATIONER SOM SAKNAR RITNINGAR Bränneriet pumpstation Bössebacken pumpstation Almö pumpstation 28

37 SLUTSATS Arbetet och mitt standardprotokoll kommer komma väl till användning inom de resterande kommunerna och för deras uppdatering av rutin- och driftinstruktioner. Egenkontrollen ger en underhållsförklaring samt ett starkt utgångsläge för de andra anställda driftteknikerna som kommer fortsätta mitt arbete inom: Bromölla kommun Olofström kommun Osby kommun Upplägget för instruktionerna är utformade på ett sådant sätt att personal som är ovan eller som normalt inte sköter driften och det regelbundna underhållsarbetet kan arbeta på anläggningen. Mitt val att upprätta egenkontrollen för pumpstationer inom Östra Göinge kommun var ett stort åtagande, särskilt för ett examensarbete som bara var tidplanerat för 6 veckor. Men jag känner att slutresultatet matchar mina mål och krav. Förutom mina mål i handlingsplanen, har min avsikt alltid varit att utseendet och innehållet skulle kunna appliceras inom de flesta kommunerna i Sverige. Mitt standardprotokoll kommer också fungera som ett utgångsläge för framtida arbeten inom samma område. Vill återigen tacka min handledare, Bjarne Segersteén (Verksamhetschef Avloppsreningsverk), Caroline Nilsson (drifttekniker), Pernilla Sjöberg (driftledare) och Jonna Hiltunen (drifttekniker) för all hjälp med snabba svar till mina många frågor och funderingar under arbetets gång. 29
