1 NYA LÖSNINGAR FÖR SÄKRARE DRICKSVATTENLEVERANS SVENSKT VATTEN FORSKNING OCH INNOVATION FÖR SÄKERT DRICKSVATTEN NOVEMBER MATS KALL 1

2 Historik -50-talet Bred utbyggnad av Vattenverk i Sverige Kalla kriget var som värst Anläggningar förlagda i berg, skydd vid krig, skyddsrum, stridsledningscentraler olje- och bensindepåer, samt några vattenverk Bild från Glömda Hus FÖR SÄKERT DRICKSVATTEN, NOVEMBER 2

3 Nutidshistoria Bild Die Welte

4 Säkerhetsarbete Förstärkt fokus på säkerhetsfrågor inom dricksvattenproduktion och distribution efter 11:e september, arbete inom Svenskt Vatten, MSB, Livsmedelsverket mfl Mindset fokus Bild från Dreamstime.com Bild från NY Daily news

5 Utgångspunkt för säkerhetsarbete Risk- och sårbarhetsanalys Livsmedelsverket 2007 Använd personer från olika discipliner och bakgrund i detta arbete! I denna korta presentation berörs: Insugning av förorening på grund av undertryck t.ex vid brandvattenuttag (8) Skadegörelse eller hot om skadegörelse (19) Avsiktlig förorening eller hot om avsiktlig förorening (20) Inom parentes numrering från generell lista över oönskade händelser Anpassa skyddet till de värden som ska skyddas

6 Reservoarer Bild från Sweco Ta bort en kritisk punkt i form av lucka på taket, använd lucka/dörr Ventilation via filter i eget reservoarhus, dvs bakom larmad dörr Riktad dysa på inlopp för omblandning

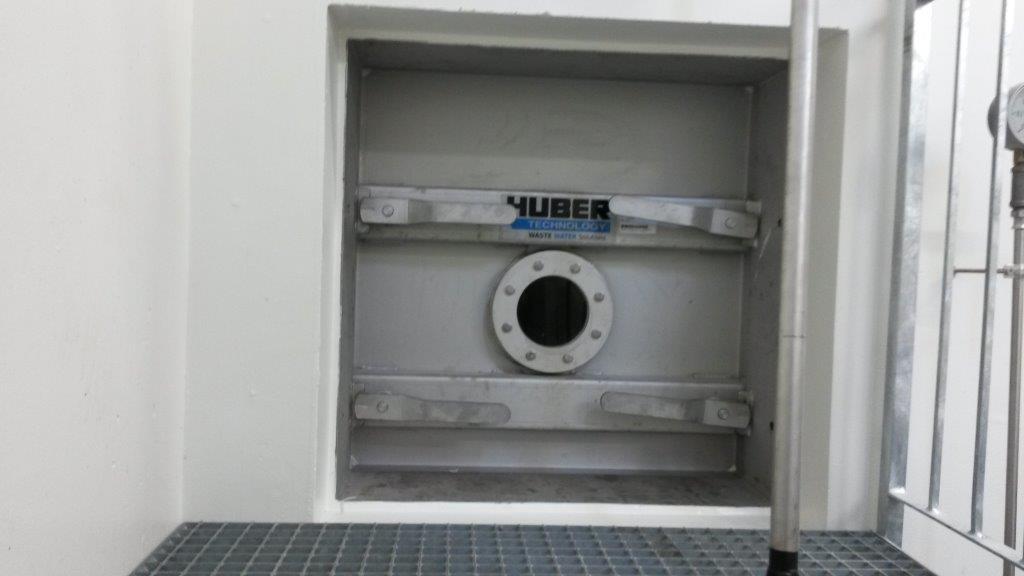

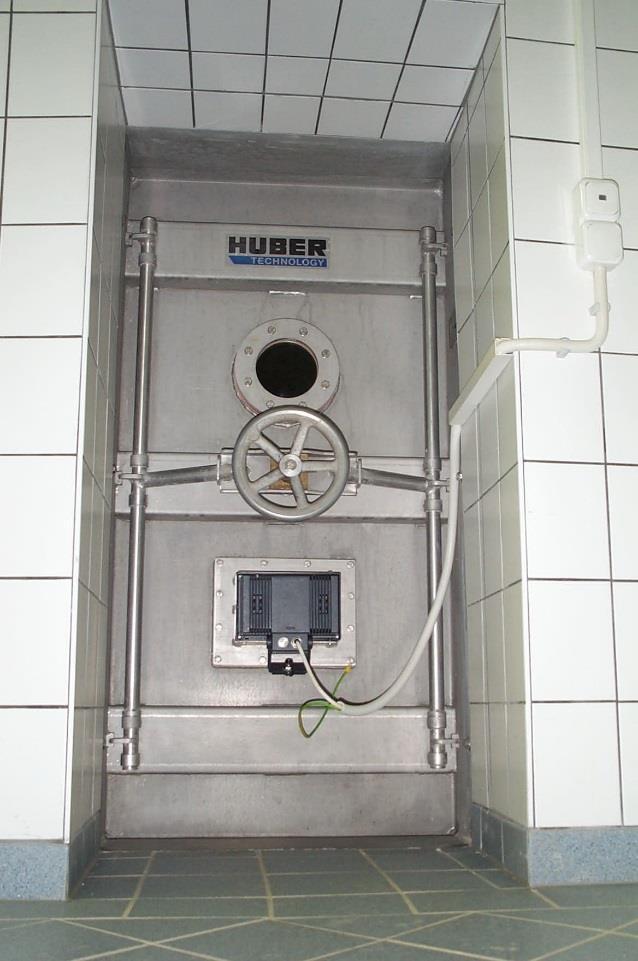

7 Reservoarer Trycksäkra dörrar Bilder från Huber Trycksäkra dörrar Vattentryck upp till 30 meter Både rektangulär och rund tank Eftermontering möjlig Öppning in i tanken Gångjärn Centralt lås eller handtag Inspektionslucka för att blicka in i vattnet, för att kunna se ev grumlighet och väggar, spotlight Möjlighet att göra en provtagning på vattnet vid dörren (ej på bild)

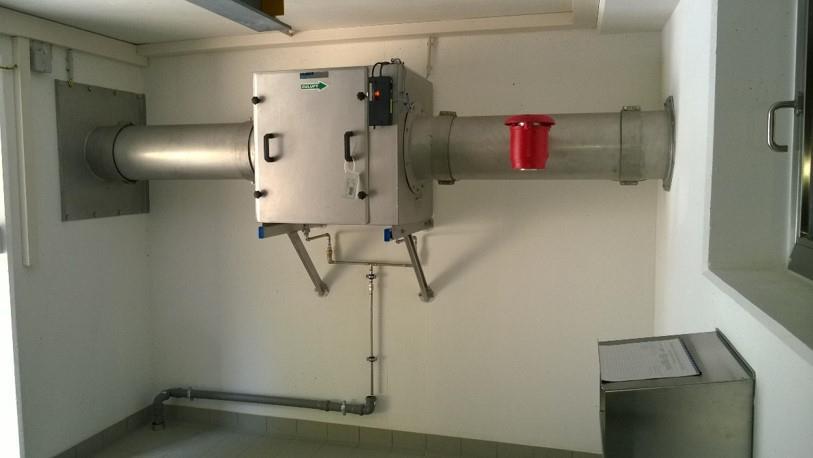

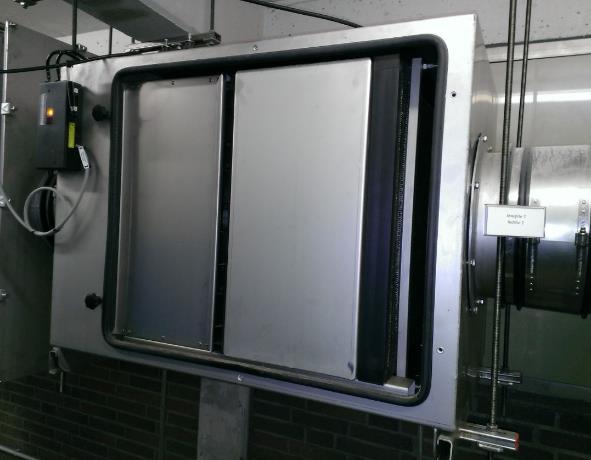

8 Reservoarer - Filter Kondensvatten avleds via brutet system Bilder från Huber Filter med demonterad front Filtrering av tilluft Säkerhetsventil Kondensvatten Inställning av lufttryck ex ställ in 120 Pa, sätta larm på t ex Pa då öppnar säkerhetsventilen och luft går in för att inte rör skall kollapsa. Tvåstegs filter för att minimera antalet byten av filter. Ett EU4 filter och sedan ett EU13 filter efter. Filtermaterial behöver bytas var 3-7 år och rengöring sker regelbundet med hjälp av högtrycksluft

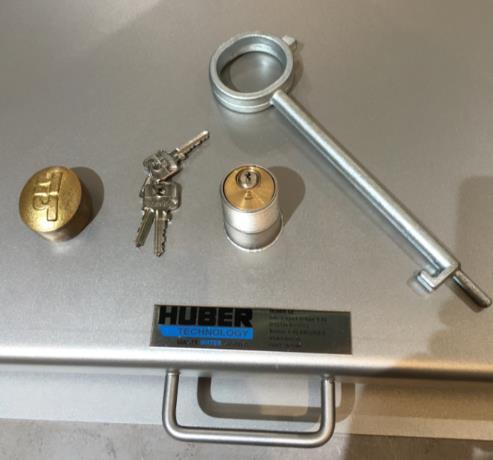

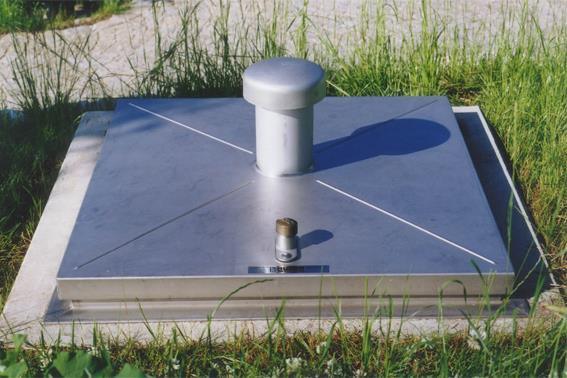

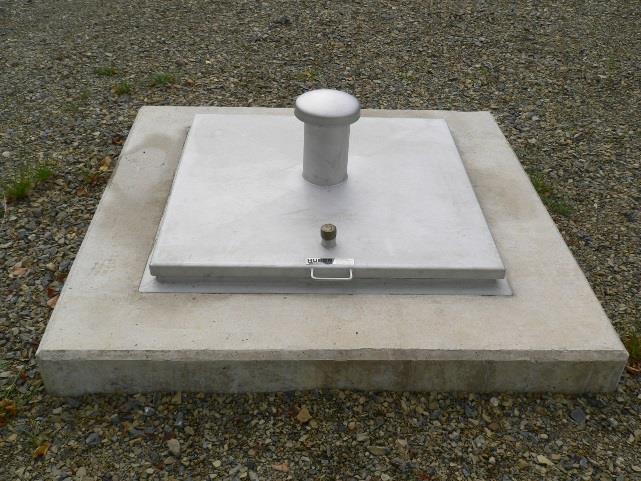

9 Manhåls- nedstigningsluckor Manhålsluckor/Nedstigningsluckor Säkerhetstestade RC3 (motstår 20 min med kofot mm) Vädersäkrade 4 mm stål För ingjutning eller fastbultning Dubbla ramar all fastsättning insidan Täckta gångjärn Optioner Ventilation med tillval pollen eller luktfilter Isolering Fallskydd säkerhetsgaller uppfällbart vid rektangulärt och för runda luckor måste galler lyftas ur Magnetkontakt indikering öppen el stängd Film/platta under luckan larm om någon borrar i luckan Bilder från Huber

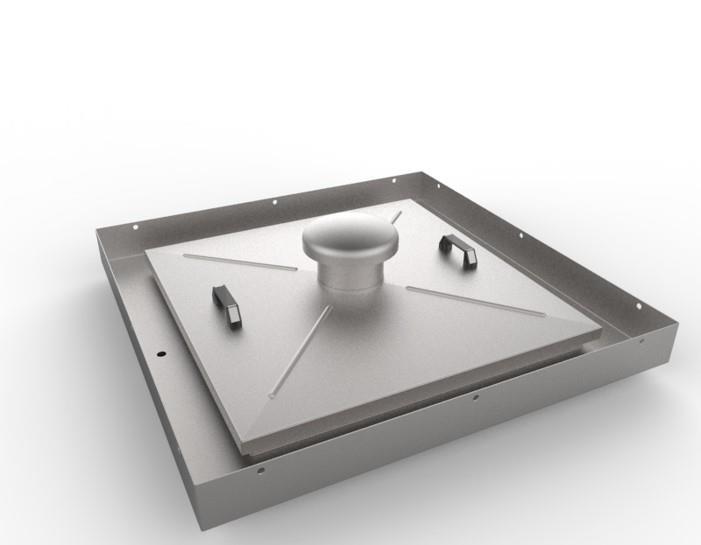

10 Lösning försök av sabotage/intrång av lucka Anti-terrorist Placeras under nedstigningslucka Uppsamlingsram/kärl för vätska som kan komma om någon borrar i luckan ovan och droppar ner Vätska får ledas bort med rör från detta kärl Syns ej ovanifrån Bilder från Huber

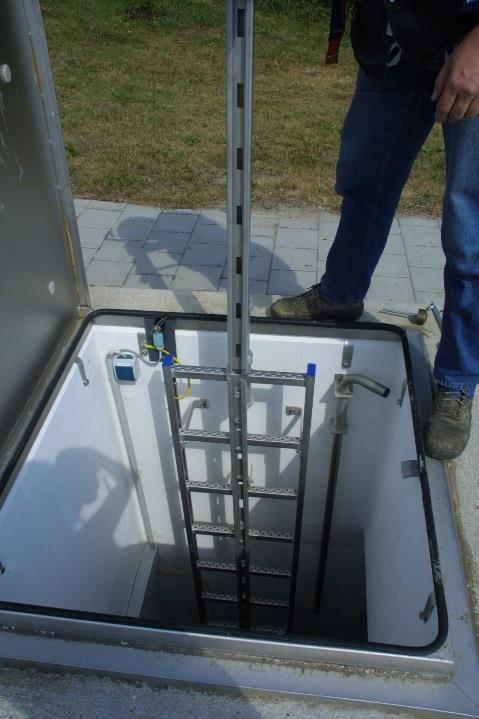

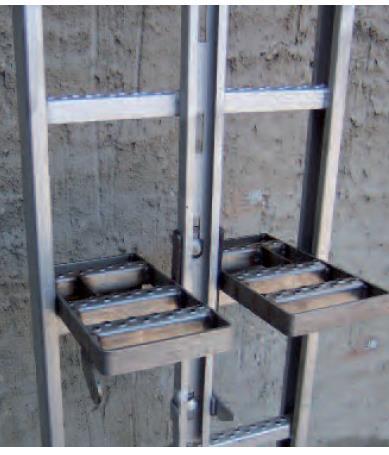

11 Tillträdesanordning Stegar skydda personalen också! Stegar med säkerhetsräls Integrerad räls Bilder från Huber Ingångsstöd för säkring innan man börjar klättra så du är skyddad hela tiden Löpare går i räls av sig själv sin egen tyngd Om man halkar till låser löparen så att man inte faller hela stegens längd ned. Bredder på 400 & 500 mm

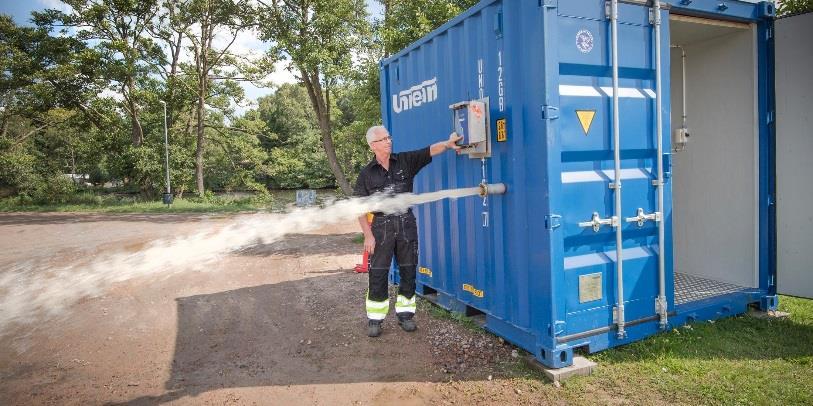

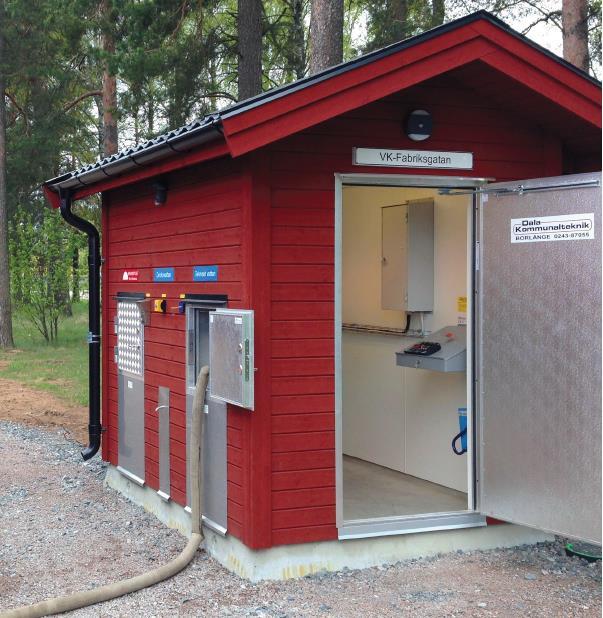

12 Ledningsnät - vattenkiosk Vattenkiosker Tekniskt vatten Brandpost Till spolbilar, asfaltsbilar, bevattningsfordon, spolning av isbanor Kan även förses med uttag för dricksvatten Bild från Hallandsposten, LBVA Bild från Dala Kommunalteknik

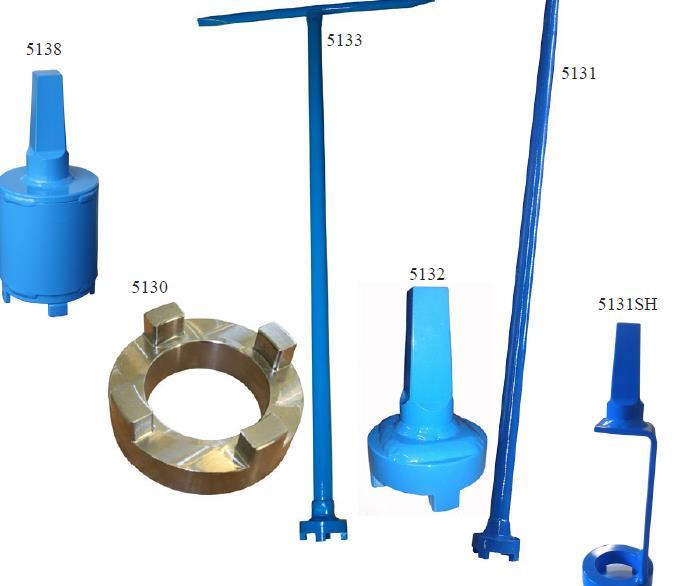

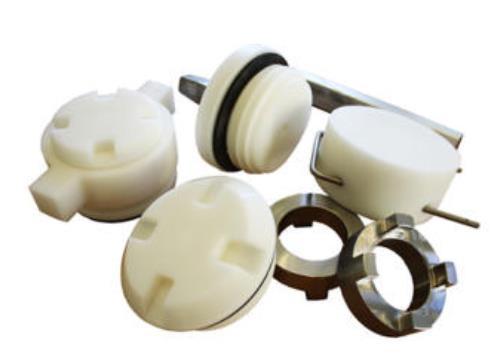

13 Ledningsnät spol/brandpost Spol/Brandposter Ta bort de som inte krävs för underhåll Kvarvarande plomberas, specialnycklar för öppning Vid nybyggnation, spolposter för underhåll av nätet Larm på spol/brandposter? Bilder från KZ Handels
