1 Bruksanvisning Vikgrind Bruksanvisning i original utgåva E

2 Sida 2 av 14 Innehållsförteckning Inledning... 3 Tillverkare... 3 CE-dokument Märkning... 7 Användningsområde... 7 Referensdokumentation... 7 Beskrivning av vikgrind... 8 Säkerhet... 8 Användning av vikgrind... 9 Frikoppling av motorspel... 9 Underhåll och Service Reparation av vikgrind Reservdelar Hantering och transport av vikgrind Transport Lyft Uppställning Montering, Installation och Drifttagning Montering grindstolpar mot mark Montering grindstolpar mot golv Mekaniskt montage av vikgrind Elektrisk installation Drifttagning Demontering Teknisk specifikation Kontroll vid mekaniskt montage... 14

3 Inledning Tillverkare Heras Stängsel AB Fridhemsgatan Ystad Telefon Fax E-post Sida 3 av 14

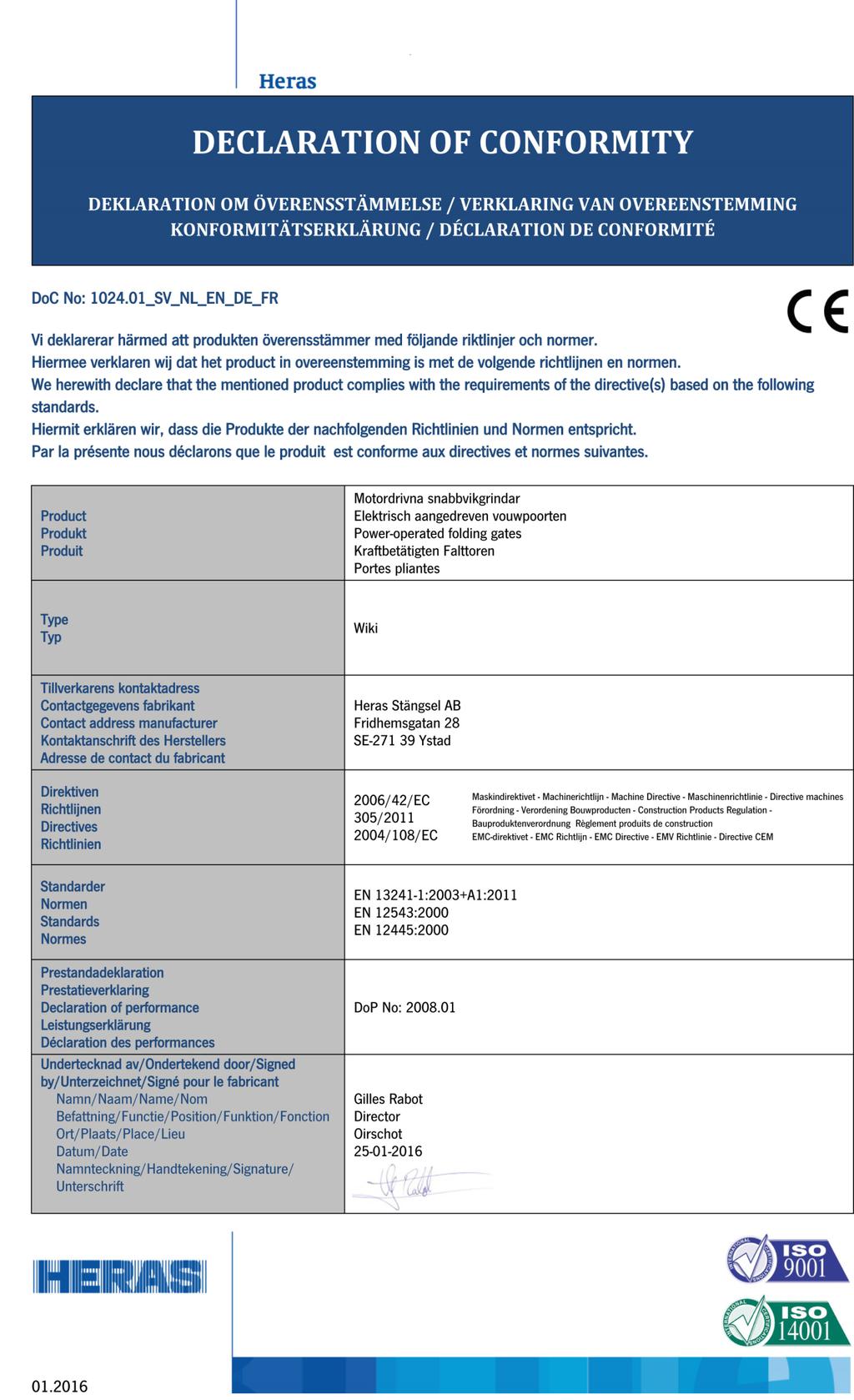

4 Sida 4 av 14

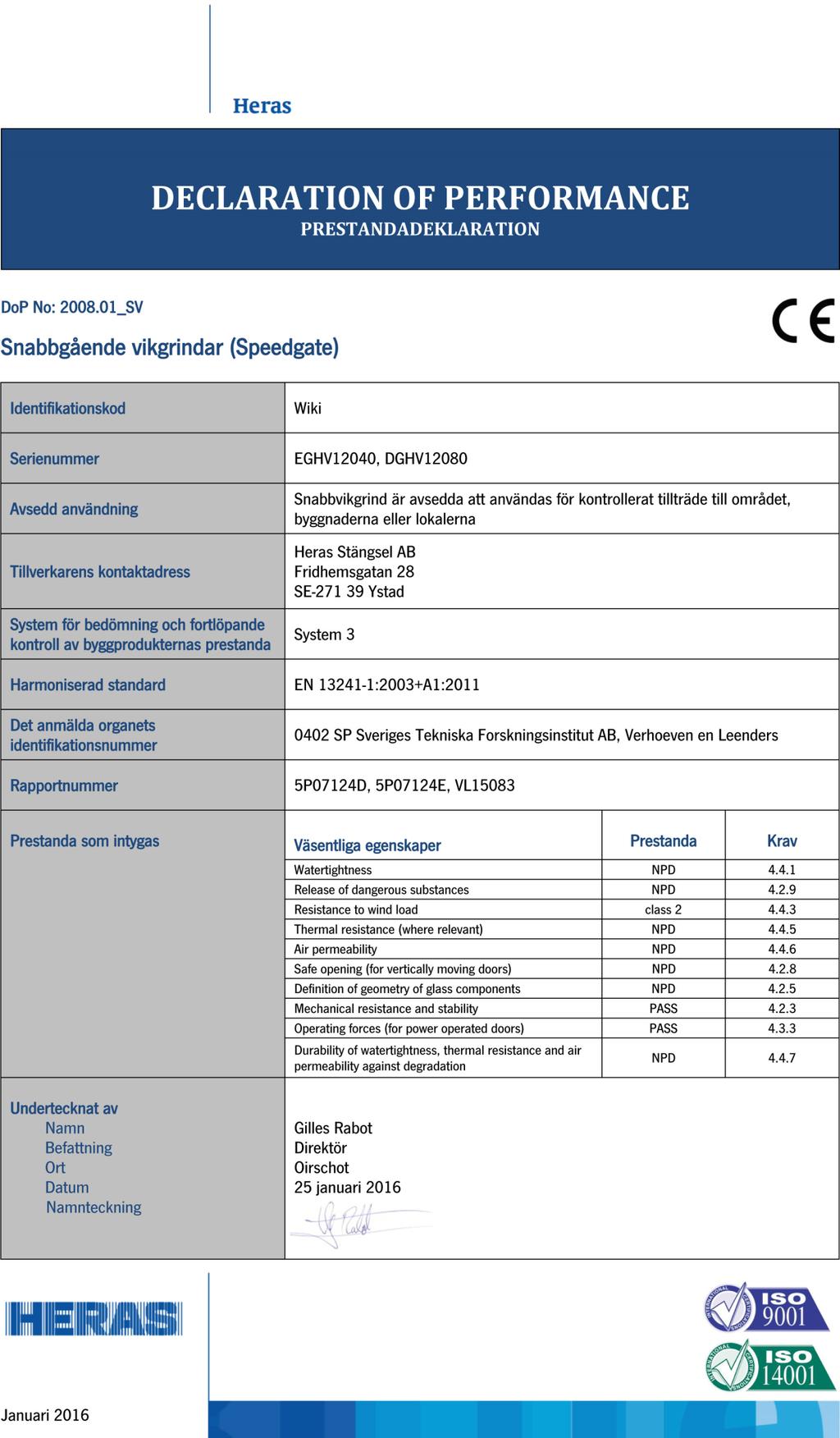

5 Sida 5 av 14

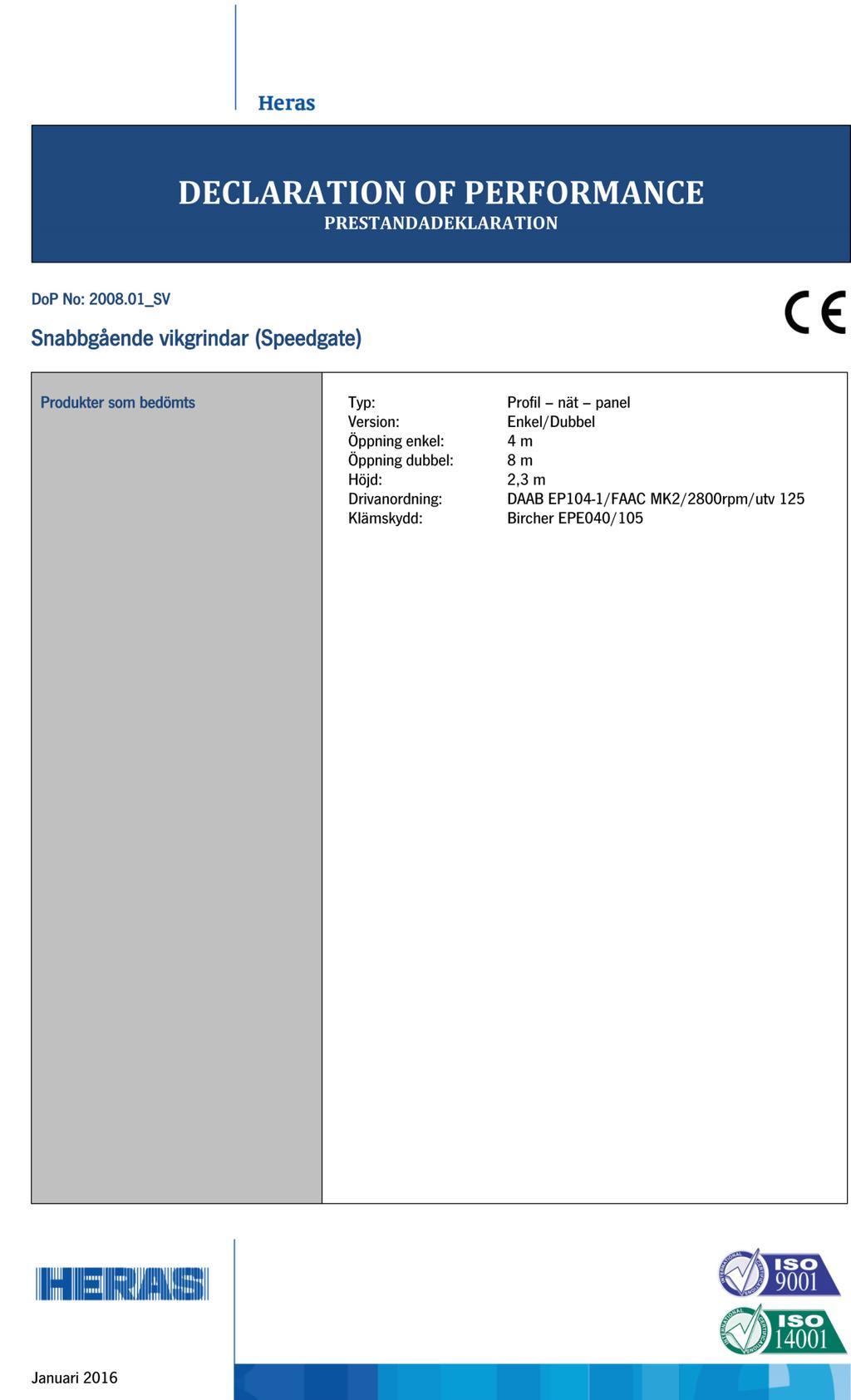

6 Sida 6 av 14 Tillgängliga för nedladdning via

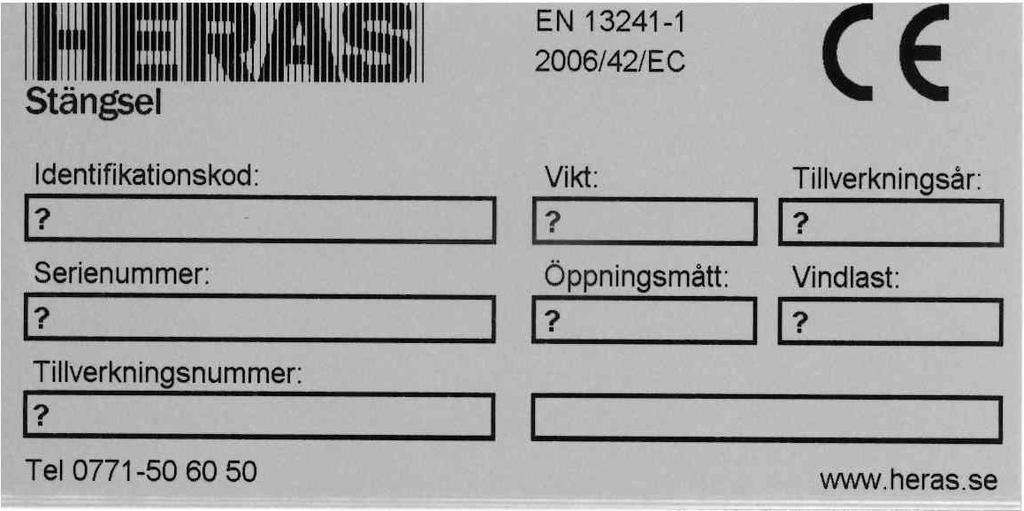

7 Sida 7 av 14 Märkning CE-skylt placerad på grindens styrskåp innehållande: Användningsområde Denna vikgrind är avsedd för passage av personer och/eller fordon genom staket och områdesskydd. All annan användning är inte tillåten utan skriftligt godkännande från Heras Stängsel AB. Referensdokumentation Denna bruksanvisning. Bruksanvisning till styrautomatik enligt leveransdokumentation. Bruksanvisning till motorspel enligt leveransdokumentation. Referensdokumentationen samt denna bruksanvisning skall förvaras i grindens styrskåp. Denna bruksanvisning samt fundamentsritningar finns tillgängliga för nedladdning via Bruksanvisningar till styrautomatik samt motorspel från ursprungsleverans kan beställas i digitalt format via Tillverkaren; info@heras.se Vid beställning av dokumentskopior skall tillverkningsnummer uppges enligt; FOX-XXXXXX

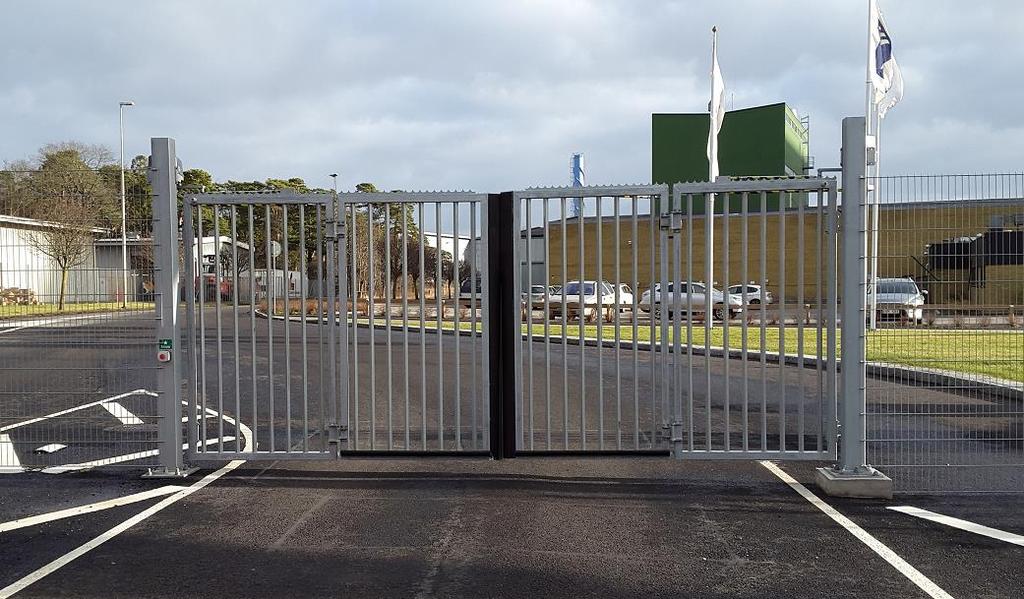

8 Sida 8 av 14 Beskrivning av vikgrind Heras vikgrind är en kompakt och snabböppnande motordriven grind. Grindbladen viks ihop på mitten under öppning och viks ut till full längd under stängning. Denna vikning av grindbladen gör att öppning och stängning blir snabb samtidigt som grinden tar liten plats. Grinden kan erhållas som enkel grind med upp till 4m öppningsmått eller i dubbelutförande med upp till 8m öppningsmått. Mellan öppet grindblad och fast byggnadsdel skall avståndet överstiga minst 600mm. Säkerhet Denna vikgrind är tillverkad med hänsyn till säkerhet för användarna och överensstämmer i tillämplig grad säkerhetskraven i tillämpliga harmoniserade säkerhetsstandarder och gällande standard för portar och grindar. Trots detta kan risker finnas vid följande punkter: Mellan grindblad och stolpe när grinden är i rörelse. Vid motorspelets länkarmar vid öppnande rörelse och om motorspel sitter lägre än 2,5m över mark/golv. Motorspelets länkarmar är försedda med gul/svart varningstejp. I grindens vikning under öppning. Där grindblad möts eller går mot stolpe vid stängning. Grinden är försedd med följande säkerhetsåtgärder: Avhakningsskydd på gångjärnen. Fotocell. Elektrisk klämskyddslist på grindbladens kant mot stolpe eller mötande grindblad. Elektrisk klämskyddslist på grindbladets underkant i grindens vikning. Elektrisk klämskyddslist på grindbladets utsida i underkant. Klämskyddslisterna stoppar grindrörelsen genom styrsystemet och skyddar användarna från skada men skall trots det aldrig tas som garanti för säkerheten. För det aktuella användningsområdet bör utökade säkerhetsfunktioner alltid beaktas, så som markslingor vid fordonspassage. Om grind fjärrmanövreras bör ljus- / ljudsignalering övervägas. Genomför alltid en riskanalys på grinden i sin användning för att uppmärksamma de för installationen speciella risksituationerna. Utifrån riskanalysen genomförs lämpliga åtgärder i syfte att undanröja eventuella speciella risksituationer.

9 Sida 9 av 14 Användning av vikgrind Passera genom grinden endast när den stannat i öppet läge. Var uppmärksam på och avlägsna eventuella föremål i grindens arbetsområde som kan sticka ut eller blockera grindens rörelse. Vid hålldonskörning av grind skall detta alltid göras med fullständig uppsikt av hela grinden. Om skador observeras på grinden eller på någon av dess säkerhetsanordningar skall detta åtgärdas av behörig tekniker snarast möjligt. Frikoppling av motorspel Om grinden är blockerad i sin rörelse eller av annan anledning behöver manövreras för hand kan denna frikopplas mekaniskt enligt motorspelets bruksanvisning som medföljer leveransdokumentationen. Underhåll och Service Vid underhåll och service av grinden skall alltid strömmen brytas med arbetsbrytare på styrskåpet. Om delar av grinden behöver lyftas gäller inte eventuella tyngdpunktsmarkeringar på grinden. Motorspel underhålls i enlighet med motorspelets bruksanvisning. Vid service, i intervall om minst 6 månader, samt efter reparation skall följande kontrolleras och dokumenteras i loggen: Inspektion av rörelseområde Det får inte finnas risk att föremål kan komma in i grindens rörelseområde. Allmän funktion Kör grinden till full öppet läge och tillbaka till stängt läge. Grinden skall gå lugnt och stadigt utan onormala ljud. Allmänt slitage Alla skruvförband dragna Funktionskontroll av motorspelets frikoppling Frikoppla enligt anvisning och kontrollera att grinden kan manövreras för hand från stängt läge till helt öppen och tillbaka till stängt läge igen. Klämskyddslister hela och utan synbara skador som kan påverka funktionen Kontroll av klämskyddslisternas funktion. Klämskydd mot anslagsstolpen som påverkas skall stoppa grinden och sedan vända denna till helt öppet läge. Klämskydd mot fasta delar skall stanna grinden och sedan avlasta med en kort returrörelse. Fast klämskydd vid grindens vikning helt och utan synbara skador Funktion på fotocell vid passage: Under öppning av grinden, påverka fotocellen, grinden skall stanna och sedan vända till helt stängt läge. Funktion på fordonsslinga i mark. Om monterad. Öppna grinden helt, under stängning av grinden påverkas fordonsslingan med ett fordon. Grinden skall stanna och sedan vända till helt öppet läge.

10 Sida 10 av 14 Om någon av säkerhetsfunktionerna ovan inte fungerar som avsett skall grindens drivenhet stängas av med arbetsbrytaren på styrskåpet. Arbetsbrytaren skall vara låst till felen rättats till av behörig tekniker. Kontakta Heras Stängsel AB för serviceavtal. Reparation av vikgrind Vid reparation av vikgrind skall försiktighet iakttagas. Grindens rörliga delar är av betydande vikt och kan orsaka allvarlig personskada om dessa kommer i okontrollerad rörelse under reparation. Speciellt gäller att huvudströmbrytare är frånslagen och att rörliga delar, till exempel grindblad, är säkrade mot oavsiktlig rörelse samt att eventuella lyft görs enligt avsnitt Hantering och transport i denna bruksanvisning. Vid all reparation skall bruksanvisningar för styrautomatik och motorspel beaktas. Använd alltid Heras Stängsel ABs rekommenderade reservdelar. Vid tveksamhet om reparation kontakta Heras Stängsel AB. Reservdelar Reservdelar som anses påverka operatörernas hälsa och säkerhet är Klämskydd, Styrautomatik och Motorspel. Dessa reservdelar skall vid behov beställas med referens till tillverkningsnummer, av Heras Stängsel AB för att säkerheten skall kunna bibehållas. Hantering och transport av vikgrind Grinden transporteras till användningsplatsen i delar för montering till en färdig enhet på plats. För vikter på de ingående delarna hänvisas till avsnitt Tekniska Data i denna bruksanvisning. För hantering av vikgrind i samband med transport och montering anlitas behörig personal med god erfarenhet av lyft av större och tyngre laster. Transporter skall utföras av personal med gällande förarbehörighet och god erfarenhet av transport och transportsäkring av större och tyngre laster. Transport Grindstolpe, grindblad och motorspel är monterade till en enhet för transport. Styrskåp levereras som en lös enhet. Grindbladen är hopvikta och transportsäkrade i hopvikt tillstånd. OBS, grindbladens transportsäkring får ej demonteras innan grindenheten är säkert monterad mot mark/golv. Vid transport bör grindenheten transporteras stående och väl säkrade så att de inte välter under transport.

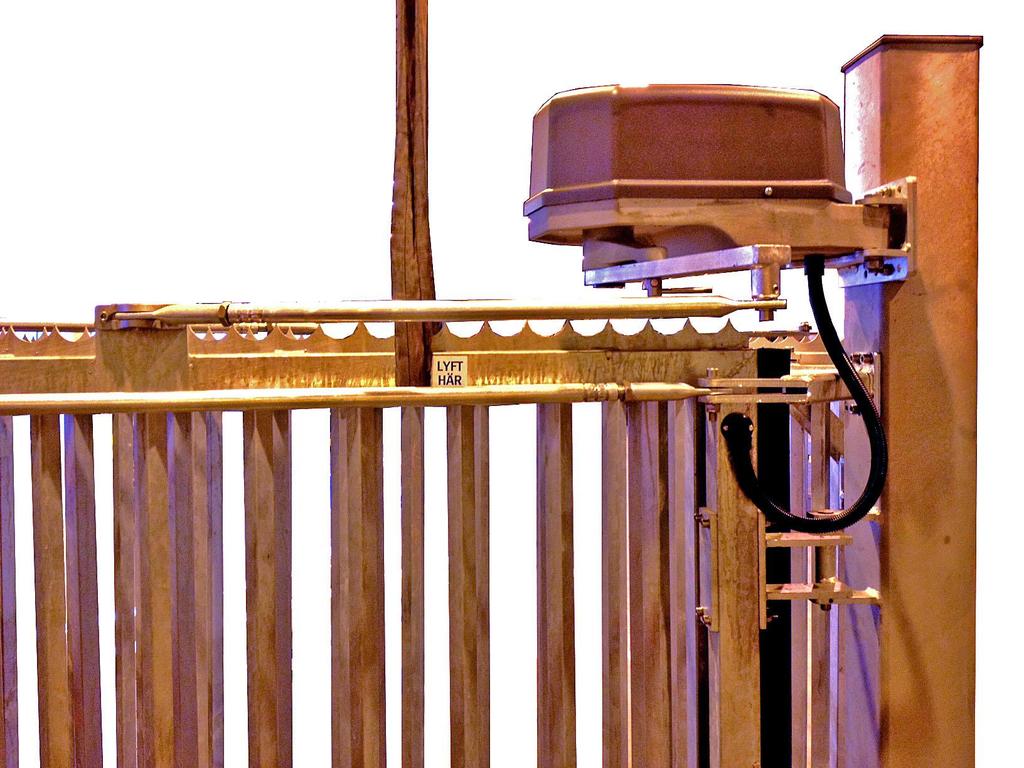

11 Sida 11 av 14 Lyft Grindenheten skall lyftas med 1st standard lyftstropp, vilken fästs på markerad lyftpunkt enligt nedanståend bild. Tag hänsyn till vikt enligt den tekniska specifikationen. Lyftpunkt utmärkt på grind Observera att lyftstroppen till grindbladen skall går runt båda grindhalvorna och under motorspelets länkarmar. Uppställning Tillse att grind ställs på ett säkert sätt så att de inte kan välta och är skyddade mot oavsiktlig påkörning i väntan på montering.

12 Sida 12 av 14 Montering, Installation och Drifttagning För montering av grind skall utförande personal ha god vana och kunskap i gjutning av fundament och vana av allmänt mekaniskt monteringsarbete. Montering grindstolpar mot mark Fundamentsritningar tillgängliga för nedladdning via Tillse att gjutkorgen sitter rakt och att fästbultarna är lodräta. Vänta med fortsatt montage av grinden tills fundamenten kan bära full last. Kabelkanaler skall vara försedd med dragsnöre för kabeldragning och monteras så att vatten, snö, is eller grus inte kan tränga in i kanalen under portens driftstid. Montering grindstolpar mot golv Golvet skall vara industrigolv i betong med minsta tjocklek 150mm. Som fästbultar mot grindstolpar används M24 expanderbult. Stolparna monteras i golv med samma c-c mått som vid ingjutning. Mekaniskt montage av vikgrind Grind monteras mot fäste med grindbladen hopvikta och monterad transportsäkring. Med hjälp av muttrarna på infästningen kan grindstolparna justeras in enligt nedanstående: Grindstolparna skall sitta på samma höjd i förhållande till våglinjen mellan stolparna. Grindstolparna skall stå lodrätt och inbördes parallellt. Ta bort grindens transportsäkring, frikoppla motorspelet och kontrollera att grindhalvorna löper lätt på gångjärnen och inte öppnar eller stänger sig själva i något läge. Elektrisk installation All elektrisk installation skall göras av behörig elektriker. Bryt alltid strömmen med arbetsbrytaren på styrskåpet. Lås arbetsbrytaren för att förhindra oavsiktlig återinkoppling. Till styrskåpet kopplas motorspel, klämskydd och nätanslutning enligt manual för styrautomatik. Vid behov skall inkoppling av markslinga, ljus- / ljudsignalering genomföras i enlighet med manual för styrautomatik. Av leveransdokumentationen och/eller användarens risk- analys framgår vilka extra säkerhetskomponenter som skall kopplas in. I kabelkanal till styrskåp kan med fördel extra dragsnöre lämnas för att underlätta vid framtida kabelarbeten. Placering av manöverdon till grinden skall väljas så att de inte kan nås genom grinden från någon punkt samt att man har uppsikt över grinden vid manövrering.

13 Sida 13 av 14 Drifttagning Före drifttagning kontrolleras både det mekaniska och elektriska montaget så att det är korrekt. Kontrollpunkter i denna manual. Grinden kontrolleras med hålldonskörning med avseende på motorriktning samt att grinden löper jämt och lätt i sin rörelse. Styrautomatiken är inställd från fabrik. Om justering av styrsystemets parametrar måste göras hänvisas till styrautomatikens bruksanvisning. För att ändra eller justera styrsystemets automatik krävs dokumenterad kunskap och förståelse av styrautomatikens funktion samt vana vid inställning av styrsystem för portar och grindar. Kontrollera drifttagningen genom att kvittera och signera separat bifogad Checklista montering & drifttagning - Slaggrind / Vikgrind. Demontering Endast behörig elektriker har tillåtelse att utföra arbeten med den elektriska inkopplingen. Slå av huvudströmmen och koppla bort all elektrisk inkoppling. Vik ihop grindarna och säkra hopvikning med spännband. Fäst lyftstroppar i grinden enligt lyftinstruktion i avsnitt Hantering och Transport i denna bruksanvisning. Observera att eventuella tyngdpunktsmarkeringar på grinden inte gäller vid lyft av enskilda delar. Lossa grindstolparna från sin infästning mot golv/mark och lyft bort hela enheten. Kapa bultar jäms med mark/golv. Teknisk specifikation Märkspänning Strömförbrukning Vikt på grindenhet, per sektion Stängningstid Öppningstid Ljudnivå Enligt bruksanvisning för motorspel och styrsystem Enligt bruksanvisning för motorspel och styrsystem Max 250kg 7sek 7sek <70dB(A)

14 Kontroll vid mekaniskt montage Uppställningsplats Sida 14 av 14 Datum Användare, företag/ansvarig Ansvarig för uppställning Signatur Kontroll montering Transportsäkring demonterad Ja OK Nej Grind och Motorspel oskadad Alla bultförband dragna Grindstolpar justerade lodrätt Grindhalvor lätta att öppna och stänga med motorspel frikopplat Minsta avstånd mellan grindhalvor och annat fast föremål är minst 600mm under hela öppnings och stängningsrörelsen Noteringar
