1 CHOPSTAR, ROLLSTAR, HILLSTAR, ROW-GUARD Mångsidig radrensningsteknik Mångsidig radrensningsteknik CHOPSTAR ROLLSTAR HILLSTAR ROW-GUARD

2 CHOPSTAR ROLLSTAR HILLSTAR ROW-GUARD JUMBO PNEUMATICBOX P-BOX SPEED 2

3 Mekanisk OgrÄsBekÄMPning PÅ RÄTT SÄTT FRAMGÅNGSFAKTORER: BRA VÄXTFÖLJD, ANPASSAD JORDBEARBETNING OCH EFFEKTIV RADRENSNINGSTEKNIK Imotsats till kemisk ogräsbekämpning uppnås med mekanisk radrensning inte bara bekämpning av ogräset utan även syresättning av jorden, ökad mineralisering, vattenhushållning mm. Lyckad mekanisk ogräsbekämpning är beroende av många olika faktorer ihele produktionsprocessen som alla påverkar slutresultatet. Långsiktig framgång kräver grundläggande agronomiska överväganden iplantproduktionens samtliga aspekter: Enväl utförd jordbearbetning och en jämn såbädd skapar förutsättningar för en lyckad mekanisk ogräsbekämpning. Grödans sådjup har en indirekt inverkan på resultatet av mekanisk ogräsbekämpning. Blindharvning med Einböck Aerostar mellan sådd och uppkomst kräver ibland ett ökat sådjup. Iörtbladstadiet är fröogräsen känsliga för behandling och en blindharvning vill därför ha stor effekt mot ogräsen. Kulturplantornas groddar får dock inte skadas! Växtföljden bör innehålla en så stor variation av grödor som möjligt. En bra växtföljd vill förebygga uppförökning av många svårbekämpade ogräs. Anpassad kvävetillförsel: Överdosering av kväve kan leda till uppförökning av många svårbekämpade ogräs. Såbäddsberedningen är en av nycklarna till en lyckad ogräsbekämpning. God jordstruktur och tidigt beredd såbädd ger bra förutsättningar för effektiv mekanisk ogräsbekämpning. Einböck erbjuder ett stort antal redskap för såbäddsberedning. 3

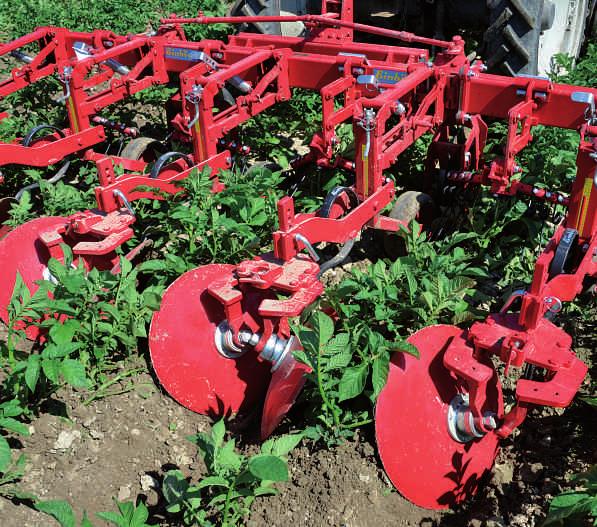

4 CHOPstar rollstar HiLLstar HILLSTAR ROLLSTAR är Einböcks tallrikskup som används för kupning av grödor odlade på drill. Ett förluckringsskär luckrar upp jord och de stora skåltallrikarna återställer drillen efter erosion genom att fösa jord tillbaka upp idrillen. Tack vara de stora glatta tallrikarna skadas inte de ytliga hårrötterna. Tallrikarna har underhållsfria lager av hög kvalitet och kan enkelt justeras i sidled såväl som ivinkel. Som tillval finns efterharv som frilägger och ytterligare bekämpar ogräs på drillens sidor och på toppen. är Einböcks radrensare med stjärnhjul. Rollstar används övervägande på lätta jordar och ofta av kunder som behöver den till flera olika kulturer som potatis, grönsaker, majs mm. Allt efter arbetsbredd utrustas redskapet med flera eller färre stjärnhjul. Förluckringsskär, som kan justeras ihöjd, luckrar upp jord och underlättar stjärnhjulens arbete. Vid större radavstånd eller arbetsbredd används två förluckringsskär. Genom att stjärnhjulen kan justeras horisontalt och vertikalt kan jordflödet styras in mot eller bort från plantraden och även för att kupa grödor odlade på drill. Som tillval kan ROLLSTAR utrustas med plantskyddsplåtar och/eller efterharv. Vid frontupphängt redskap används en frontbock (tillval). Allmänt: Sidorna 4-11 Detaljerad beskrivning av HILLSTAR: Sidorna Allmänt: Sidorna 4-11 Detaljerad beskrivning av ROLLSTAR: Sidorna

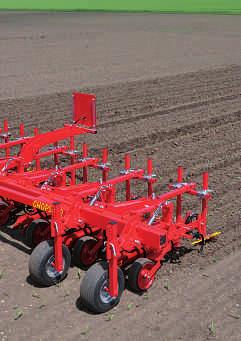

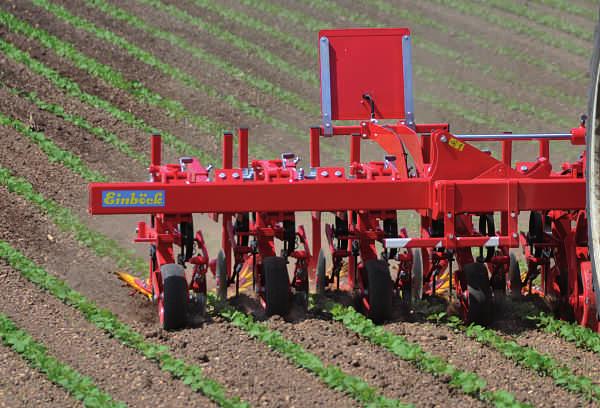

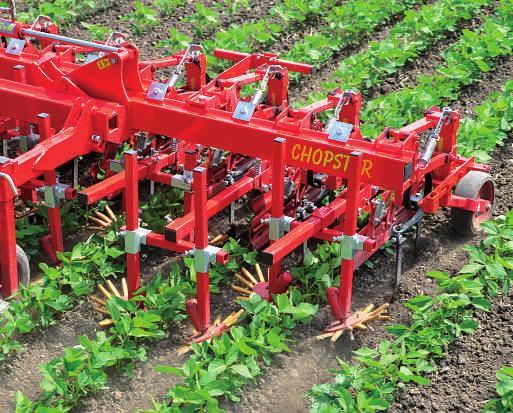

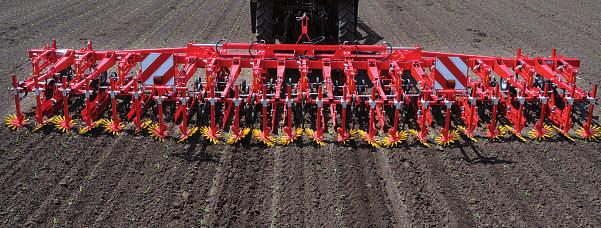

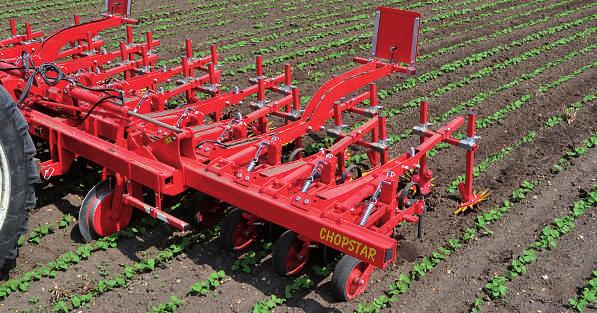

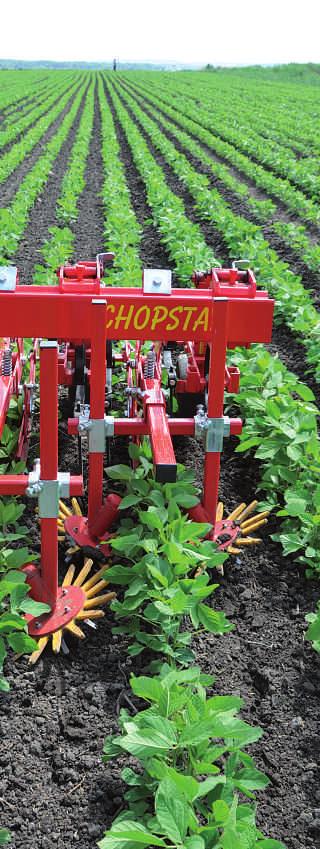

5 CHOPstar rollstar HiLLstar CHOPSTAR är Einböcks radrensare med gåsfotsskär. Detta redskap används huvudsakligen på mellan till tunga jordar för radrensning itex. spannmål, betor, majs, oljeväxter, bönor, grönsaker mm. Arbetsdjupet avgör valet av pinnar och gåsfotsskär. Vid radavstånd från 60 cm (tex. majs) erbjuds som standard pinnar och skär till större arbetsdjup. Vid mindre radavstånd används gåsfotsskär som kan justeras individuellt ihöjd och som arbetar flackt med minimal kupningseffekt. Antal pinnar och skärbredd väljs utifrån radavstånd och hackbredd. Skyddsplåtar eller skyddstallrikar finns som skydd av späda plantor vid första radrensningen. CHOPSTAR radrensarens hackelement kan vändas 180. Härigenom kan en bakupphängd radrensare enkelt göras om till frontupphängd. Vid frontupphängt redskap skjuts parallellogrammen framåt vilket gör redskapet kort så att vikten av redskapet dras närmare traktorn. Allt efter insatsbehov kan en mängd olika verktyg så som kupplog, kupvingar, efterharv, fingerhacka mm. monteras (tillval). CHOPSTAR cm SPANNMÅL, OLJEVÄXTER, BETOR, BÖNOR... Allmänt: Sidorna 4-11 Detaljerad beskrivning av CHOPSTAR: Sidorna RADAVSTÅND: CHOPSTAR cm CHOPSTAR cm MAJS, SOLROSER... PUMPA, BLOMKÅL, JORDGUBBAR... 5

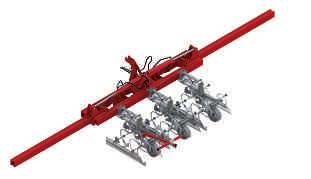

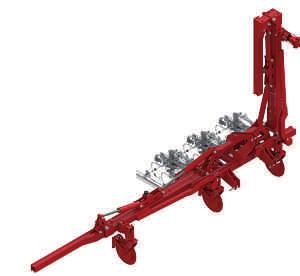

6 CHOPstar rollstar HiLLstar STEL Frontupphängd ram utan uppfällning Bakupphängd ram med toppstångsstyrning utan uppfällning HYDRAULISK UPPFÄLLNING Frontupphängd ram med hydraulisk uppfällning Bakupphängd ram med toppstångsstyrning och hydraulisk uppfällning 6

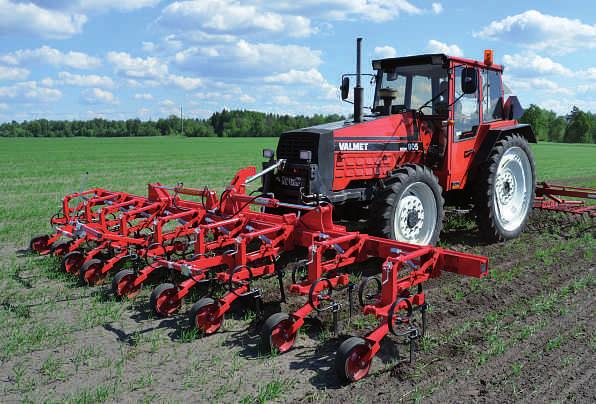

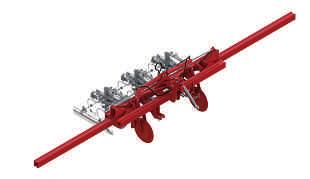

7 CHOPstar rollstar HiLLstar STARK RAM FÖr HÖga BeLastningar Redskapsramen som parallellogrammen är monterade på erbjuds iversioner med och utan hydraulisk uppfällning. ENKEL OCH SNABB INSTÄLLNING CHOPSTAR, ROLLSTAR eller HILLSTAR - ramen är den samma. Bakupphängd ram med dubbeluppfällning. Stor arbetsbredd; liten transportbredd Med Einböcks speciella ramprofil behövs endast ett klämelement per parallellogram. 7

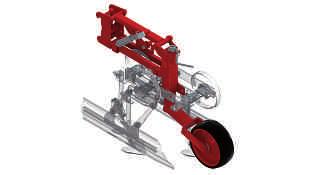

8 CHOPstar rollstar HiLLstar Hackelementets arbetsdjup justeras steglöst med spindel till parallellogrammens farmflex-stödhjul. Med dragfjädern kan jordsökningen ökas eller minskas. Toppstångsstyrning för exakt radrensning även ikurvor och på lutande fält. Med spårkranshjulen som bär redskapet uppnås en optimal styrning och traktorns framhjul bibehåller sitt marktryck. Med hydraulisk förstyrning kan toppstångsstyrningens utslag förstärkas. Detta rekommenderas vid arbete på fält med mer än 6% lutning. Vid vändning växlas cylindern till motsatt läge. Lyftarmsbultarna har stöd ibåda sidor för ökad stabilitet. 8

9 CHOPstar rollstar HiLLstar HÖGRE PRODUKTION Med VÄLskÖtta radkulturer Ekonomiska, organisatoriska och kommersiella beslut har tidigare lett till att herbicider iövervägande grad användes iogräsbekämpningen. Användningen av kemiska preparat sparade ofta kostnader och tid vilket ökade det ekonomiska överskottet samtidigt som odlingssäkerheten ökade. En logisk följd av denna utveckling var att typiska hackgrödor utvecklades till sprutgrödor. På senare tid har dock intresset för mekanisk ogräsbekämpning ökat. Följande anledningar kan nämnas: Uppförökning av svårt bekämpade ogräs som utvecklat resistens mot vissa herbiciders aktiva ämnen Förbud mot användning av svartlistade herbicider Kraftiga prishöjningar på kemiska bekämpningsmedel Allmänt ökad fokus på miljöskydd Ökad tolerans för viss ogräsförekomst iodlingen Förbättrade redskap: toppstångsstyrning till bakupphängda redskap, kamerastyrningen ROW-GUARD... Med mekanisk ogräsbekämpning uppnås även en jordförbättrande effekt: Ökad syresättning av jorden Brytning av kapillärkraften Skorpbrytning Bevarande av näringsämnen som ofta förstörs eller förträngs vid användning av kemiska preparat Den naturliga markstrukturen bevaras Mikroorganismerna lever kvar och säkrar balanserade jordförhållanden 9

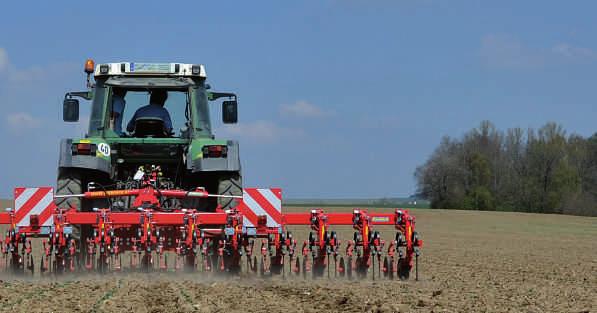

10 CHOPstar rollstar HiLLstar Toppstångsstyrningens princip Toppstångsstyrning med hydr. förstyrning Avhängigt av radantal levereras bakupphängda maskiner som standard med automatisk toppstångsstyrning. Radrensning på lutande fält med upp till 6% lutning är möjligt. Styrningen av de stora spårkranshjulen får radrensaren att följa exakt bakom traktorn även ikurvor. Spårkranshjulen bär radrensaren som skall hänga löst ilyftarmarna (ca 7cmtill varje sida) för att styrningen skall fungera. När radrensaren bär sig själv bibehåller traktorns framhjul sin styrbarhet och tyngd mot marken, vilket är särskild viktigt på lutande fält. Varningstavla med belysning finns som tillval. Då sikten framåt ofta är begränsad är frontupphängda redskap alltid utrustade med siktpinne. Standardutrustning CHOPSTAR, ROLLSTAR och HILLSTAR 10 Lyftarmsbultarna har stöd ibåda sidor Bakupphängda maskiner har automatisk toppstångsstyrning inklusive toppstång och spårkranshjul Frontupphängda maskiner har siktpinne som styrhjälp Ställbar förstärkning av jordsökningen på samtliga parallellogram Breda, justerbara parallellogram Farmflex stödhjul, kullagrade och steglöst ställbara ihöjd med spindel Ø300 mm /100 mm breda Slitstark, elastisk och miljövänlig 2-komponentlack Instruktionsbok

11 CHOPstar rollstar HiLLstar BasUtrUstning CHOPSTAR, ROLLSTAR, HILLSTAR Stabil ram med specialprofil Smörjnipplar vid samtliga leder Skär och fjäderpinnar av hög kvalitet Hydrauliskt uppfällbara maskiner med fackverkskonstruktion Smidda ledbultar (hydrauliskt uppfällda maskiner) Universalparallellogram med jordsökningsförstärkning Bakupphängda radrensare har, avhängigt av radantal, automatisk toppstångsstyrning och spårkranshjul med avstrykare och stänkskydd Snabbjustering av parallellogrammen Stor justermån för hackskären ihöjd och isidled Enkel ändring från bak- till frontupphängd maskin utan merkostnad (endast möjligt för standardutrustade CHOPSTAR radrensare) Samtliga radrensare, CHOPSTAR, ROLLSTAR och HILLSTAR, är utrustade med samma breda parallellogram med jordsökningsförstärkning och Farmflex-stödhjul. Parallellogram till frontupphängd radrensare (endast CHOPSTAR) Parallellogram till bakupphängd radrensare 11

12 CHOPstar Standardutrustning CHOPSTAR cm Steglös inställning av radavstånd mellan 20-45cm (utan skyddstallrikar eller skyddsplåtar) Steglös inställning av radavstånd mellan 37-45cm (med skyddstallrikar eller skyddsplåtar) Vibro-gåsfotsskär ställbara ihöjd och sidled Skyddstallrikar eller parallellupphängda skyddsplåtar (ställbara ilängd) Hackelement komplett: 2gåsfotsskär 140 mm, 1gåsfotsskär 160 mm Hackelement till ytterraderna (halvt): 1gåsfotsskär 140 mm, 1gåsfotsskär 160 mm Tillvalsutrustning CHOPSTAR cm Bredare ramprofil för större radavstånd Efterharv med skrappinnar arbetar tätt intill raden Fingerhacka arbetar även iraden mellan plantorna Kupvingar till gåsfotsskär Hydraulisk eller mekanisk styrning (inte möjligt för alla maskintyper) Varningstavla med belysning Pneumatisk frösåmaskin Vinkelskär Tekniska data CHOPSTAR cm 12 typ/ arbetsbredd transportbredd in m 1 ramlängd im 1 pinnar hackelement hp/kw vikt ca. kg med skyddsplåtar bak front ERS 5rader STEL / ERS 6rader STEL / ERS 8rader HG / ERS 9rader HG / ERS 12 rader HG / ERS 15 rader HG / ERS 18 rader HG 2, / ERS 18 rader HG 3, / ERS 24 rader HG 2, / ERS 24- rader HG 3, / Ramlängd = radavstånd x radantal + 20 cm(transportbredd ändras!) 1 vid radavstånd 45 cm 2 hydraulisk uppfällning tredelad ram 3 hydraulisk uppfällning -dubbeluppfälld 4 4 spårkranshjul i stället för toppstångsstyrning Tekniska data och måttuppgifter är oförpliktande. Vi förbehåller oss rätten att ändra data och specifikationer utan föregående meddelande.

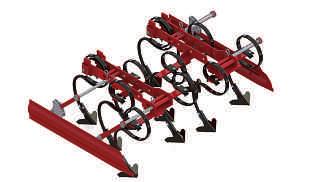

13 CHOPstar CHOPSTAR spannmål, OLJeVÄXter, BÖnOr, BetOr... Hackelement CHOPSTAR cm komplett, med skyddsplåtar och flackt arbetande vibro-gåsfotsskär Hackelement CHOPSTAR cm komplett, med skyddstallrikar och flackt arbetande vibro-gåsfotsskär 13

14 CHOPstar SKÄRBESTYCKNING radavstånd första pinnrad hackelement komplett /halvt mittersta pinnrad hackelement komplett /halvt bakre pinnrad hackelement komplett /halvt cm 2 styck /1 styck 120 mm halv-gåsfotsskär 2 styck /1 styck 105 mm gåsfotsskär 1 styck /1 styck 180 mm gåsfotsskär cm 2 styck /1 styck 120 mm halv-gåsfotsskär 2 styck /1 styck 180 mm gåsfotsskär 1 styck /1 styck 180 mm gåsfotsskär från 75 cm 2 styck /1 styck 180 mm gåsfotsskär 2 styck /1 styck 180 mm gåsfotsskär 1 styck /1 styck 180 mm gåsfotsskär Tillvalsutrustning CHOPSTAR cm Standardutrustning CHOPSTAR cm Steglös inställning av radavstånd mellan cm Bakre fjäderpinne med förstärkningsfjäder och ställbar ihöjd Stort justeringsutrymme isidled Skyddstallrikar eller parallellupphängda skyddsplåtar (ställbara ilängd) Bredare ramprofil för större radavstånd Kupplog med ställbara vingar Kupvingar till S-pinne Efterharv med skrappinnar arbetar tätt intill raden Fingerhacka arbetar även iraden mellan plantorna Flackt arbetande vibro-gåsfotsskär, ställbar höjd Hydraulisk eller mekanisk styrning (inte möjligt för alla maskintyper) Gödselspridare Pneumatisk frösåmaskin Varningstavla med belysning 14 Tekniska data CHOPSTAR cm typ/ arbetsbredd transportbredd im 1 ramlängd im 1 pinnar hackelement hp/kw vikt ca. kg med skyddsplåtar bak front EMS 2rader STEL / EMS 4rader STEL / EMS 4rader HG / EMS 6rader STEL / EMS 6rader HG / EMS 8rader STEL / EMS 8rader HG / EMS 12 rader HG 2, / EMS 12 rader HG 3, / Ramlängd = radavstånd x radantal + 20 cm(transportbredd ändras!) 1 vid radavstånd 70 cm 2 hydraulisk uppfällning tredelad ram 3 hydraulisk uppfällning -dubbeluppfälld 4 4 spårkranshjul i stället för toppstångsstyrning Tekniska data och måttuppgifter är oförpliktande. Vi förbehåller oss rätten att ändra data och specifikationer utan föregående meddelande.

15 CHOPstar CHOPSTAR MaJs, kål, solrosor... För kulturer som kräver ett ytligt och flackt arbete kan hackelementet CHOPSTAR cm fås med flackt arbetande vibro-gåsfotsskär. Hackelement CHOPSTAR cm komplett, med skyddsplåtar Hackelement CHOPSTAR cm komplett, med tandade skyddstallrikar 15

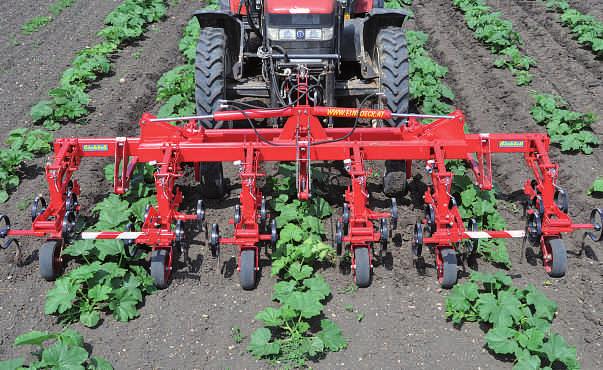

16 CHOPstar CHOPSTAR PUMPa, BLOMkåL, JOrdgUBBar... Hackelement CHOPSTAR cm komplett, med skyddsplåtar Standardutrustning CHOPSTAR cm Steglös inställning av radavstånd mellan cm Bakrefjäderpinne med förstärkningsfjäder och ställbart ihöjd Stort justeringsutrymme isidled Skyddstallrikar eller parallellupphängda skyddsplåtar (justerbar längd) Hackelement med gåsfotsskär 180 mm Tillvalsutrustning CHOPSTAR cm Bredare ramprofil för större radavstånd Kupplog med ställbara vingar Efterharv med skrappinnar arbetar tätt intill raden Hydraulisk eller mekanisk styrning (inte möjligt för alla maskintyper) Fingerhacka arbetar även iraden mellan plantorna Varningstavla med belysning Tekniska data CHOPSTAR cm typ/arbetsbredd transportbredd im 1 ramlängd im 1 pinnar hackelement hp/kw vikt ca. kg med skyddsplåtar bak front EKS 2rader STEL / EKS 3rader HG / vid radavstånd 150 cm 2 hydraulisk uppfällning tredelad ram 16 Tekniska data och måttuppgifter är oförpliktande. Vi förbehåller oss rätten att ändra data och specifikationer utan föregående meddelande.

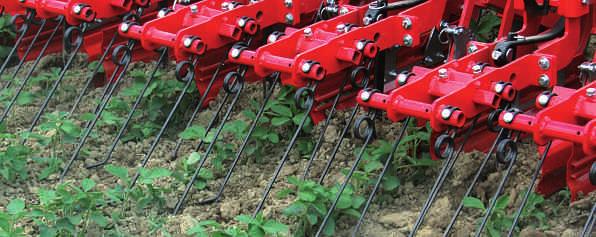

17 CHOPstar Vinkelskär finns som tillval. Denna kupplog med ställbara vingar kan användas istället för den bakre S-pinnen på CHOPSTAR cm för att kupa tex. potatis. Med kupvingar kan jord fösas in mot plantraden. Dessa finns för både vibro-gåsfotsskär som för S-pinne. BÄSTA CHOPSTAR TEKNIK individuellt UtrUstad Allt efter radavstånd erbjuds vibro-gåsfotsskär från mm bredd Ställbara efterharvar till CHOPSTAR cm och CHOPSTAR cm: De yttersta skrappinnarna kan byta plats. På så sätt kan efterharven dra bort jord från raden eller fösa in jord mot raden och täcka späda ogräsplantor mellan plantorna iraden. Fingerhjulen river ut och täcker över ogräsplantor iraden mellan plantorna. Vid frontupphängd maskin krävs stödhjul. 17

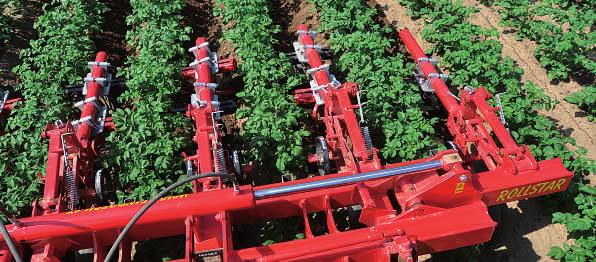

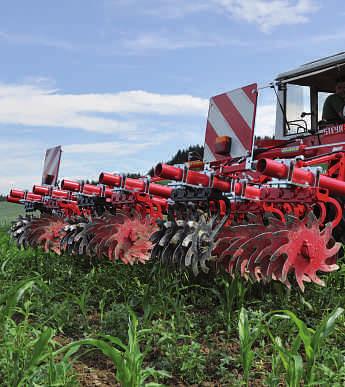

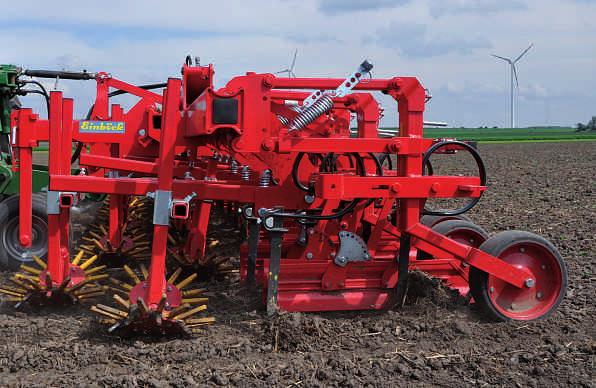

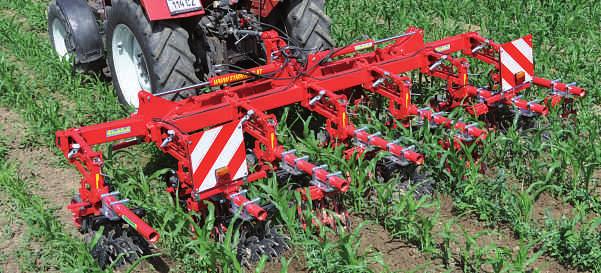

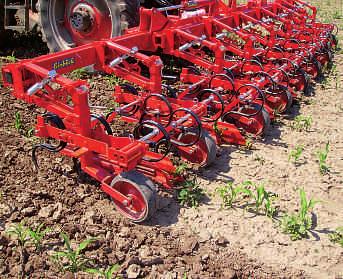

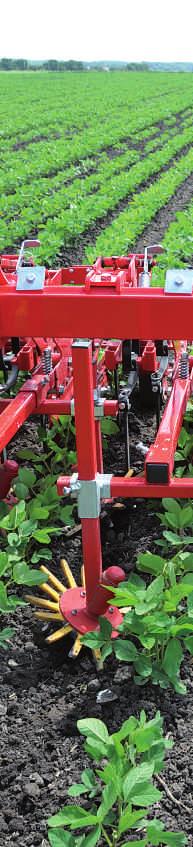

18 rollstar Standardutrustning ROLLSTAR Steglös inställning av radavstånd mellan 30 70cm (grönsaker och betor cm; majs cm) 1förluckringsskär med steglös höjdinställning per hackelement vid potatis- eller grönsaksutförande 2förluckringsskär med steglös höjdinställning per hackelement vid majsutförande Stjärnhjulen har koniska rullager och är individuellt borttagbara Stjärnhjul av slitstarkt material Tillvalsutrustning ROLLSTAR Bredare ramprofil för större radavstånd Drillharv till potatisdrillar Hydraulisk och mekanisk styrning (inte möjligt för alla maskintyper) Frontbock Varningstavla med belysning Gödselspridare Pneumatisk frösåmaskin Tekniska data ROLLSTAR typ/arbetsbredd transportbredd im 1 ramlängd im 1 hackelement stjärnhjul hp/kw vikt ca. kg Majsutförande: Radavstånd mellan cm EMR 2rader STEL / EMR 4rader STEL / EMR 6rader STEL / EMR 6rader HG / EMR 8rader HG / Potatisutförande: Radavstånd mellan cm EKR 2rader STEL / EKR 3rader STEL / EKR 4rader STEL / EKR 6rader STEL / EKR 6rader HG / EKR 8rader HG / EKR 12 rader HG 3, / Bet,/grönsaksutförande: Radavstånd mellan cm EGR 2rader STEL / EGR 3rader STEL / EGR 4rader STEL / EGR 5rader STEL / EGR 6rader STEL / EGR 7rader HG / EGR 8rader HG / EGR 12 rader HG 2, / Ramlängd = radavstånd x radantal + 20 cm(transportbredd ändras!) 1 vid radavstånd 70 cm (potatis, majs) resp. 45 cm (betor, grönsaker) 2 hydraulisk uppfällning tredelad ram 3 hydraulisk uppfällning dubbeluppfälld med 3 meters transportbredd 4 4spårkranshjul istället för toppstångsstyrning 18 Tekniska data och måttuppgifter är oförpliktande. Vi förbehåller oss rätten att ändra data och specifikationer utan föregående meddelande.

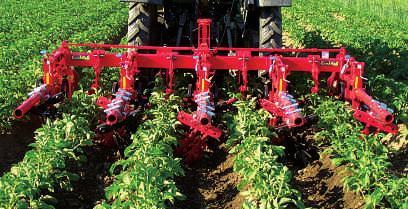

19 rollstar ROLLSTAR OLika HACKELEMENT grönsaker MaJs Drillharv drar ut och täcker över ogräs på potatisdrillens topp och sidor. POtatis Frontbock används vid frontupphängd maskin. Exempel: ROLLSTAR för potatis EKR 4rader 19

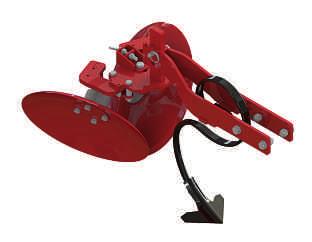

20 HiLLstar Standardutrustning HILLSTAR Förluckringsskär 180 mm Radavstånd steglöst inställbart mellan cm Kupelement komplett med 1stück gåsfotsskär 180 mm och dubbeltallrik Kupelement halvt med 1stück gåsfotsskär 180 mm och enkeltalltik Kuptallrikar ställbara isidled Exakt inställning av tallrikarnas vinkel Tillvalsutrustning HILLSTAR Bredare ramprofil för större radavstånd Drillharv med paralellogram (3-delad) Hydraulisk eller mekanisk styrning (inte möjligt för alla modeller) Varningstavla med belysning Gödselspridare Pneumatisk frösåmaskin Tekniska data HILLSTAR typ/arbetsbredd transportbredd im 1 ramlängd im 1 pinnar tallrikar hp/kw viktca. kg EHG 2rader STEL / EHG 4rader STEL / EHG 4rader HG / EHG 6rader STEL / EHG 6rader HG / EHG 8rader STEL / EHG 8rader HG / EHG 12 rader HG 2, / EHG 12 rader HG 3, / Ramlängd = radavstånd x radantal + 20 cm(transportbredd ändras!) 1 vid radavstånd 70 cm (potatis, majs) resp. 45 cm (betor, grönsaker) 2 hydraulisk uppfällning tredelad ram 3 hydraulisk uppfällning dubbeluppfälld med 3 meters transportbredd 4 4spårkranshjul istället för toppstångsstyrning 20 Tekniska data och måttuppgifter är oförpliktande. Vi förbehåller oss rätten att ändra data och specifikationer utan föregående meddelande.

21 HiLLstar HILLSTAR effektiv KUPNING Drillharv med parallellogram (3-delad) 21

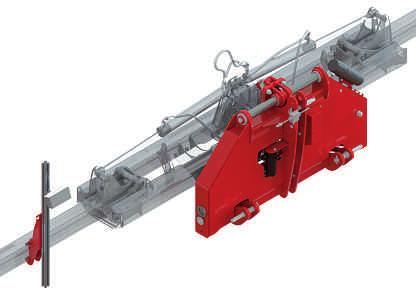

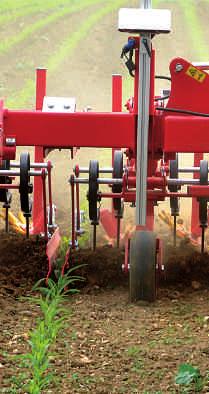

22 row-guard tekniska HigHLigHts - Fångkrokar för enkel tillkoppling av radrensaren - 3-punktens tillkopplingspunkter har härdade bussningar Styrsystemet detekterar med stor noggrannhet gröna plantor iraderna. Enkel och användarvänlig inställning av plantrader, radavstånd mm. Det breda siktfältet över flera rader säkerställer en exakt styrning även vid högvuxet ogräs. Kameran har två linser, inställda för olika ljusförhållanden. Detta minimerar inverkan av skuggor (även vid starkt solsken). - Stor sidoförskjutning, totalt 500 mm korrigerar även vid stora avvikelser från körspåret. - Stadigt fäste för kameran med snabblås för verktygsfri inställning av kamerahöjd och vinkel. Standardutrustning ROW-GUARD Sideshift med sidoförskjutning på totalt 500 mm Lyftarmsbultarna har stöd ibåda sidor för ökad stabilitet 3-punktens tillkopplingspunkter har härdade bussningar Fångkrokar för snabb och enkel tillkoppling av radrensaren Förkromade glidaxlar av högvärdigt material minimerar slitage Kamera med 2linser, inställda för olika ljusförhållanden vilket medför ökad precision och säkerhet Kamerafäste anpassad för Einböck radrensare Hjulsensor med fäste och anslutningskabel passande för farmflex stödhjul på Einböcks radrensare Lyftsensor vid toppstången som indikerar aktuellt lyftarmsläget Styrterminal med universalfäste för traktorhytten Stödben Förvaringsväska för kamera och styrterminal Ett enkelverkande hydrauluttag med tryckfri retur och 12 Vströmförsörjning krävs Instruktionsbok Tillvalsutrustning ROW-GUARD Xenon strålkastare för arbete imörker Stabiliseringstallrikar rekommenderas för små traktorer (vid förfrågan) Förlängningskabel till kameran Förlängningskabel till hjulsensorn Hjulsensor med fäste för ytterligare radrensare Kamerafäste för ytterligare radrensare Utmatarhjul för sensor behövs vid annat radrensarfabrikat 22

23 row-guard ROW-GUARD PRECISION MED KAMERASTYRNING exakt MeLLan raderna Kamerastyrsystemet ROW-GUARD styr radrensaren absolut exakt även vid hög arbetshastighet. Precisionsstyrsystemets inställningar görs enkelt ienterminal itraktorhytten. Med aktuell radkonfiguration (radavstånd, radantal osv.) läggs ett raster över kamerabilden som analyseras iområden med hög koncentration av gröna färgpunkter. Med hjälp av dessa samlade data håller sideshiften radrensaren exakt centrerat över raderna. Fördelarna med ROW-GUARD kamerastyrning är tydliga: -ökad precision -rensning av hela ytan vid kombination med fingerhjul -effektiv ogräsbekämpning Extremt hög arbetshastighet är möjlig (upp till 15 km/h beroende på markförhållanden). Föraren är mindre anspänd och blir inte lika fort trött när fokus begränsas till att hålla traktorn irätt körspår. Den exakta styrningen mot raderna har övertagits av ROW-GUARD styrsystem. Styrsystemet kan användas iolika gröna grödor oberoende av radavstånd, antal rader osv. 23

24 JUMBO Den hydrauliska fläkten skapar en kraftig luftström som transporterar gödsel eller utsäde från utmatarenheten bakut till förderarhuvuden och vidare till utsläppen. Vid transportväg på över 10 meter förhindrar en luftsluss (tillval) att luften försvinner ut vid såvalsen och säkerställer att lufttrycket är konstant högt. p p Utmatningen drivs av ett stort utmatarhjul och är därigenom hastighetsrelaterad. Utsädesmängden regleras steglöst med en spak. Två såvalser levereras som standard och de täcker nära på alla sorters utsäde och gödsel (oavsett utsädesstorlek). p Standardutrustning Fronttank JUMBO 1500 liter tankvolym Underrede och utmatarenhet irostfritt stål -lackerade Hydraulisk fläkt (1 enkelverkande hydrauluttag med kapacitet upp till 30 l/min och trycklös retur med ¾ koppling krävs) Stort utmatarhjul med hydraulisk lyftcylinder (1 enkelverkande hydrauluttag krävs) Steglös växellåda för reglering av utsädesmängd Frånkopplingsbar omrörare Upp till 4utmatarenheter Vridprovsback Instruktionsbok Tillvalsutrustning Fronttank JUMBO Luftsluss (nödvändig vid transportväg på över 10 m) Hydraulpaket (om hydrauluttag endast finns bak på traktorn) Belysning Tekniska data JUMBO typ luftsluss vikt ca. kg transportlängd JUMBO OZ utan 450 upp till 10 m JUMBO MZ med 460 över 10 m 24 Tekniska data och måttuppgifter är oförpliktande. Vi förbehåller oss rätten att ändra data och specifikationer utan föregående meddelande.

25 JUMBO JUMBO FULL VOLYM större PrOdUktiVitet Fronttanken JUMBO gör det möjligt att så bottengröda eller sprida gödsel isamband med radrensning med stora, uppfällda maskiner och med optimal viktfördelning. Tanken har en kapacitet på 1500 liter och kan kombineras med alla bakupphängda radrensare, men också med andra typer av bakupphängda redskap. 25

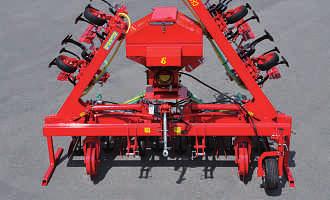

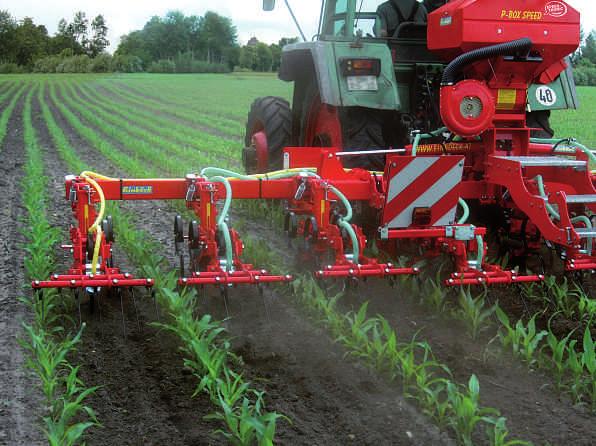

26 PneUMatiCBOX P-BOX speed P-BOX SPEED PNEUMATICBOX För sådd av bottengröda (eller gödsel) finns de pneumatiska frösåmaskinerna PNEUMATICBOX och P-BOX SPEED att montera på radrensaren. Läs mera ibroschyren om våra frösåmaskiner. För CHOPSTAR cm, ROLLSTAR Majs eller HILLSTAR utan uppfällning finns mekaniska gödselspridare irostfritt stål. 26

27 INDIVIDUELLA LÖSNINGAR skräddarsydd efter dina ÖnskeMåL Vi kan leverera radrensare till nästan alla radodlade kulturer! För detta behöver vi följande uppgifter: Radavstånd Radantal vid sådd Frontupphängd radrensare eller bakupphängd med toppstångsstyrning alternativt ROW-GUARD kamerastyrning Önskad hackbredd (vilket ger radbredden som inte skall bearbetas) Vid specialkulturer: Hur djupt skall det bearbetas? Är sådraget symmetriskt iförhållande till traktorspåren? Lyftarmskategori Traktorns spårvidd 27

28 kbo FS 11/ S Einböck GmbH &CoKG Schatzdorf 7 A-4751 Dorf /Pram AUSTRIA Tel: (+43) Fax: (+43) info@einboeck.at
