1 SOLCELLSSYSTEM BauderSOLAR för låglutande tak

2 SOLCELLSSYSTEM Förnyelsebar energi spelar allt större roll i Sverige. Nu kan du bidra till att minska utsläppen av klimatskadlig koldioxid och steg för steg minska användningen av kärnkraft. Förnyelsebar energi Som förnyelsebar energi räknas långsiktigt hållbara energikällor. Dessa finns kontinuerligt tillgängliga under lång tid och förbrukas inte i motsats till fossila bränslen eller konventionellt kärnbränsle som för eller senare kommer att vara förbrukade. Som förnyelsebar energi räknas bioenergi, geotermisk energi, vattenkraft, vindkraft och solenergi. Jämfört med fossila bränslen bidrar användningen av de flesta förnyelsebara energikällor knappast till utsläppen av koldioxid. Om man tittar på potentialen för all förnyelsebar energi, är denna mer än gånger större än den mängd energi som förbrukas över hela världen idag. Solenergi står för den märkbart största andelen. Man kan utvinna både värme och elektrisk energi från solstrålning. Med solenergi avses både solvärme och solceller. När man utvinner solvärme omvandlar man solenergi till värmeenergi. På solcellsanläggningar använder man solcellspaneler för att omvandla solenergi till elektrisk ström. Solcellsanläggningar är ekonomiskt lönsamma, miljövänliga och långsiktigt hållbara. Ekonomiskt lönsamma Du kan få skattereduktion på 60 öre för varje kwh du säljer och med elcertifikat ytterligare öre i ersättning. Tilldelningen av elcertifikat är kostnadsfri, ansökan görs hos Energimyndigheten. Om du själv kan förbruka el som du producerar ökar solcellsanläggningens lönsamhet ytterligare. Miljövänlig Solcellsanläggningar bidrar inte till utsläppen av skadliga växthusgaser. En solcellsanläggning sparar i genomsnitt ca. 500 kg CO ² per installerad kwp och bidrar på så sätt till en bättre miljö. Långsiktigt hållbar Fossila bränslen kommer att ta slut genom att de förbrukas kontinuerligt. Om du bygger en solcellsanläggning hjälper du till att hushålla med jordens resurser. Den som satsar på alternativa energikällor på ett tidigt stadium, kan räkna med att bli en vinnare i det långa loppet. Ju snabbare vi kan vidareutveckla användningen av solenergi och hitta nya tekniska lösningar, desto större försprång kommer vi att få. 2

3 3

4 Bauder solcellssystem Elproduktion med system på låglutande tak Ur ekologiskt hänseende slår du två flugor i en smäll genom att använda låglutande tak för att producera el. Låglutande tak lämpar sig utmärkt för installation av solcellsanläggningar. När man monterar solceller på ett låglutande tak är man normalt inte beroende av det låglutande takets riktning eller lutning, eftersom man fritt kan välja riktning med hjälp av monteringssystemet. På låglutande tak är det särskilt viktigt att monteringssystemet är optimalt anpassat efter takets specifika förutsättningar. Innan du monterar en solcellsanläggning måste du säkerställa att taket är utrustat med en högvärdig permanent tätning och värmeisolering. Ofta blir dock gränssnittet mellan de tre komponenterna montering av tätning, värmeisolering och solcellsanläggning den svaga länken på sådana system. Utan någon ändamålsenlig tätning kommer ett låglutande tak att perforeras när man monterar ett låglutande tak. Följdskadorna är förprogrammerade. Ofta bygger man anläggningar som har en gammal PVC-tätning eller som har en värmeisolering som inte uppfyller dagens krav på energibesparing. Utifrån en energiteknisk helhetssyn måste du bygga om sådana tak. Å ena sidan utvinner du energi via solcellssystem. Å andra sidan försvinner den möjliga energibesparingen genom den bristfälliga värmeisoleringen. De innovativa systemen från Bauder förenar solcellsanläggningar och deras fästen med kraven på tätning och värmeisolering på ett optimalt sätt. De är perfekt anpassade till varandra i detta system. 4

5 Världens samlade energiförbrukning under ett år Uranreserver Årlig solinstrålning Naturgasreserver Oljereserver Kolreserver 5

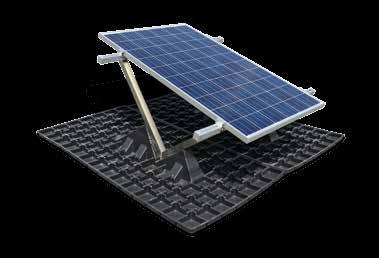

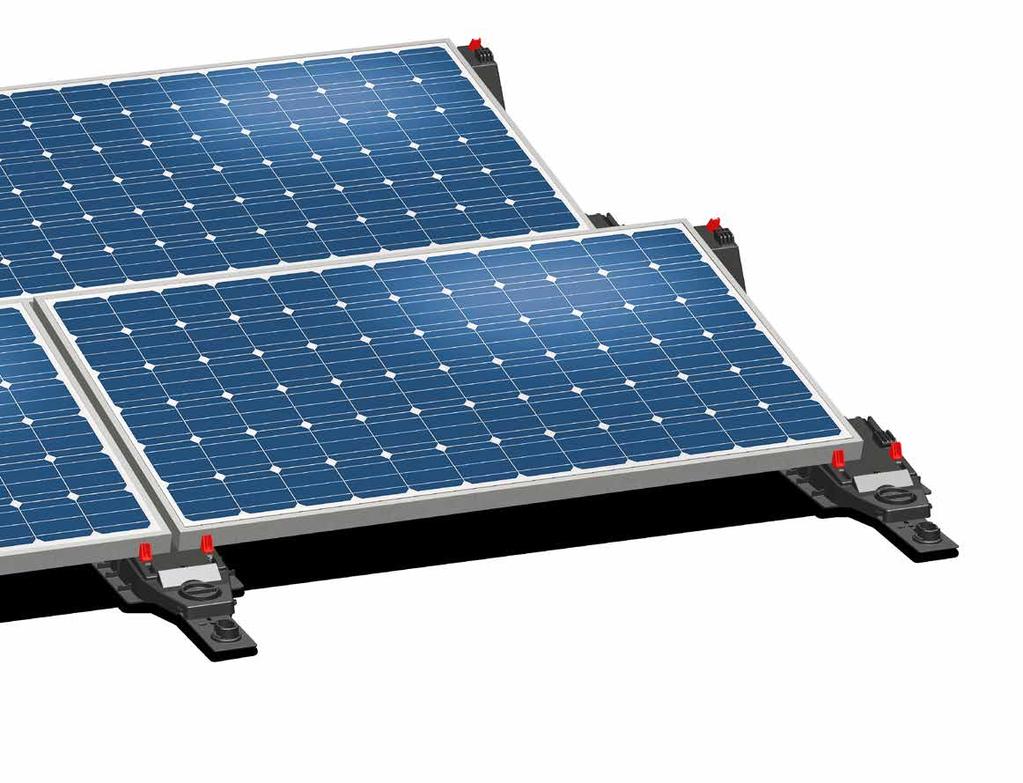

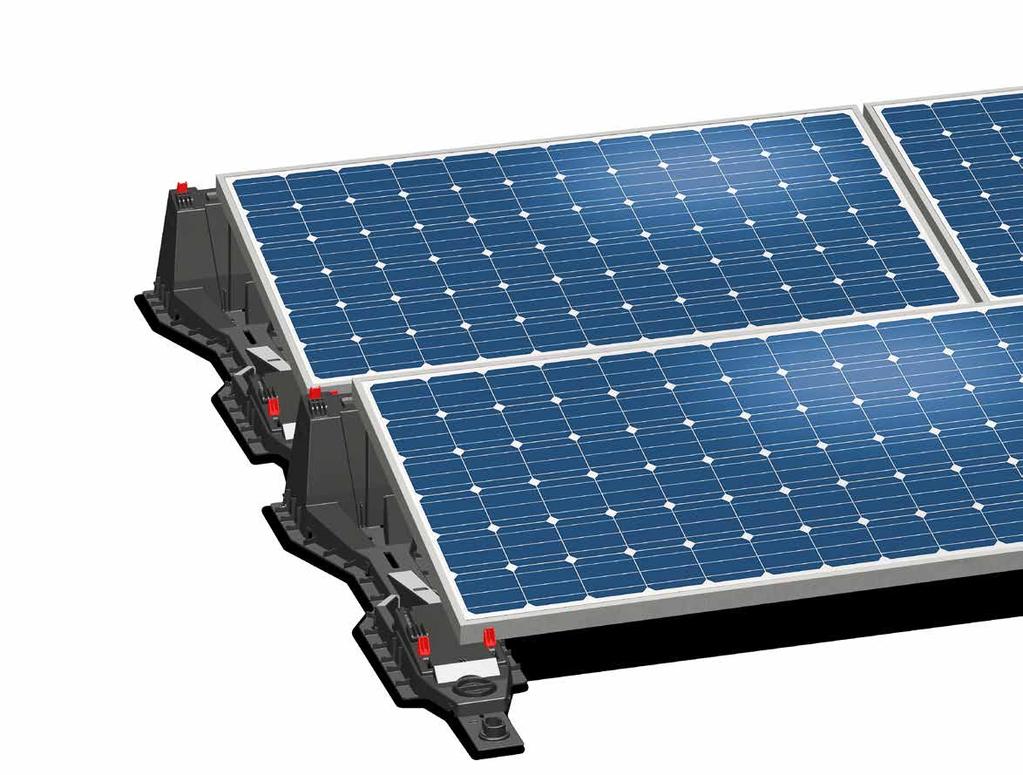

6 BauderSOLAR låglutande tak Systemet för låglutande tak Det nya BauderSOLAR UK FD har särskilt utvecklats för användning på stora sammanhängande takytor. Här har vi lagt ner extra mycket arbete på gränssnittet mellan isolering, tätning och anslutningen till underkonstruktionen. Underkonstruktionen monteras utan att taket perforeras och lämpar sig även för tak med låga belastningsreserver. I kombination med det nya klämsystemet för panelerna kan systemet installeras utan verktyg vilket skonar tätningen och isoleringen. Systemkomponenter Du kan montera nästa alla typer av inramade standardpaneler på nya BauderSOLAR UK FD. Ett fjäderklämsystem säkerställer att du kan montera panelerna så enkelt som möjligt. Förutom underkonstruktionen kan Bauder även tillhandahålla det samlade solcellssystemet som består av underkonstruktionen, panelerna, växelriktare, kablar och kabelkanaler. Bauder kan även hjälpa dig att planera en komplett anläggning och kan erbjuda omfattande planeringsunderlag. Resultatet är ett system med takkonstruktion och solcellsanläggning som är perfekt anpassade till varandra. Du kan dessutom optimera anläggningens kostnader och effektivitet om du låter Bauder hjälp dig med planeringen Anläggningens amortering redan på ett tidigt stadium. 2 Jämförelse elpriset/produktionskostnader solcellssystem Elpris År År 6

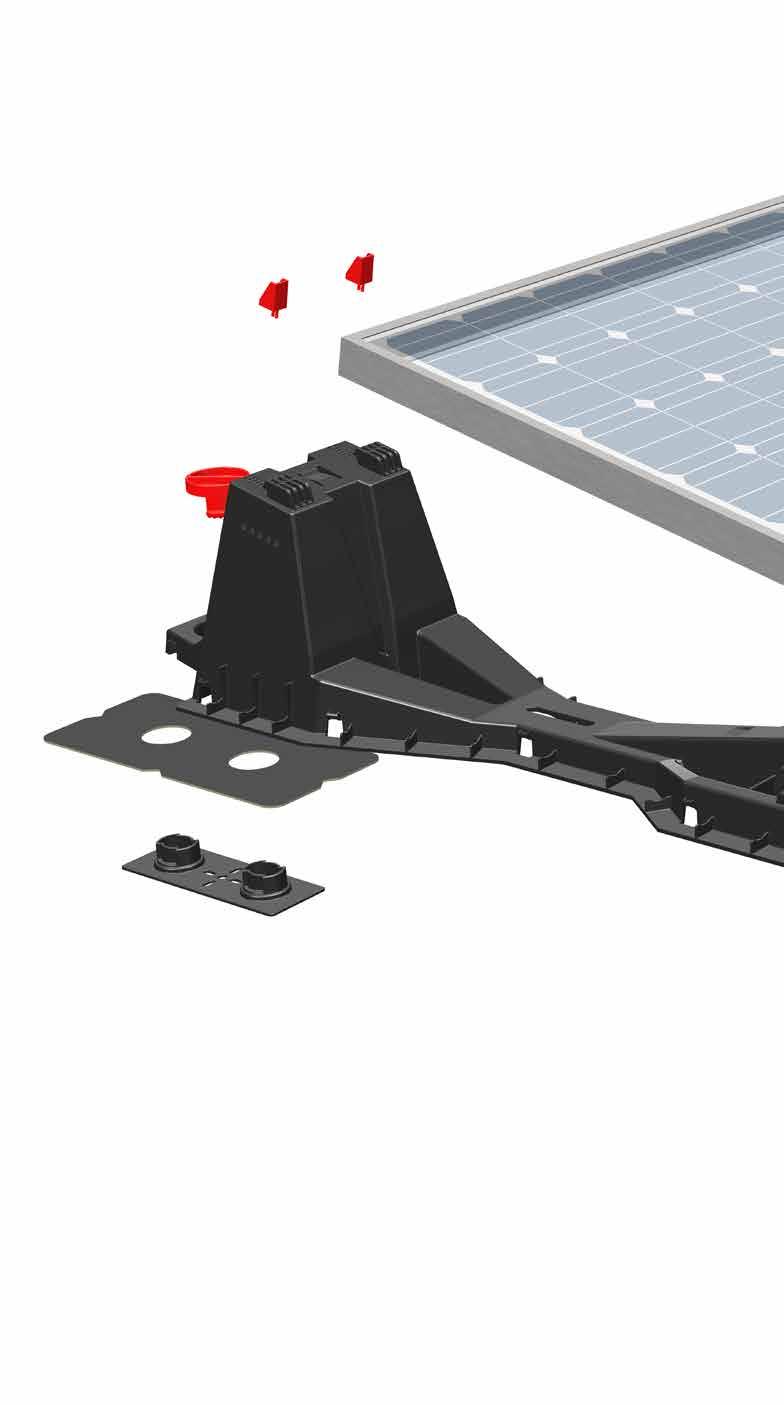

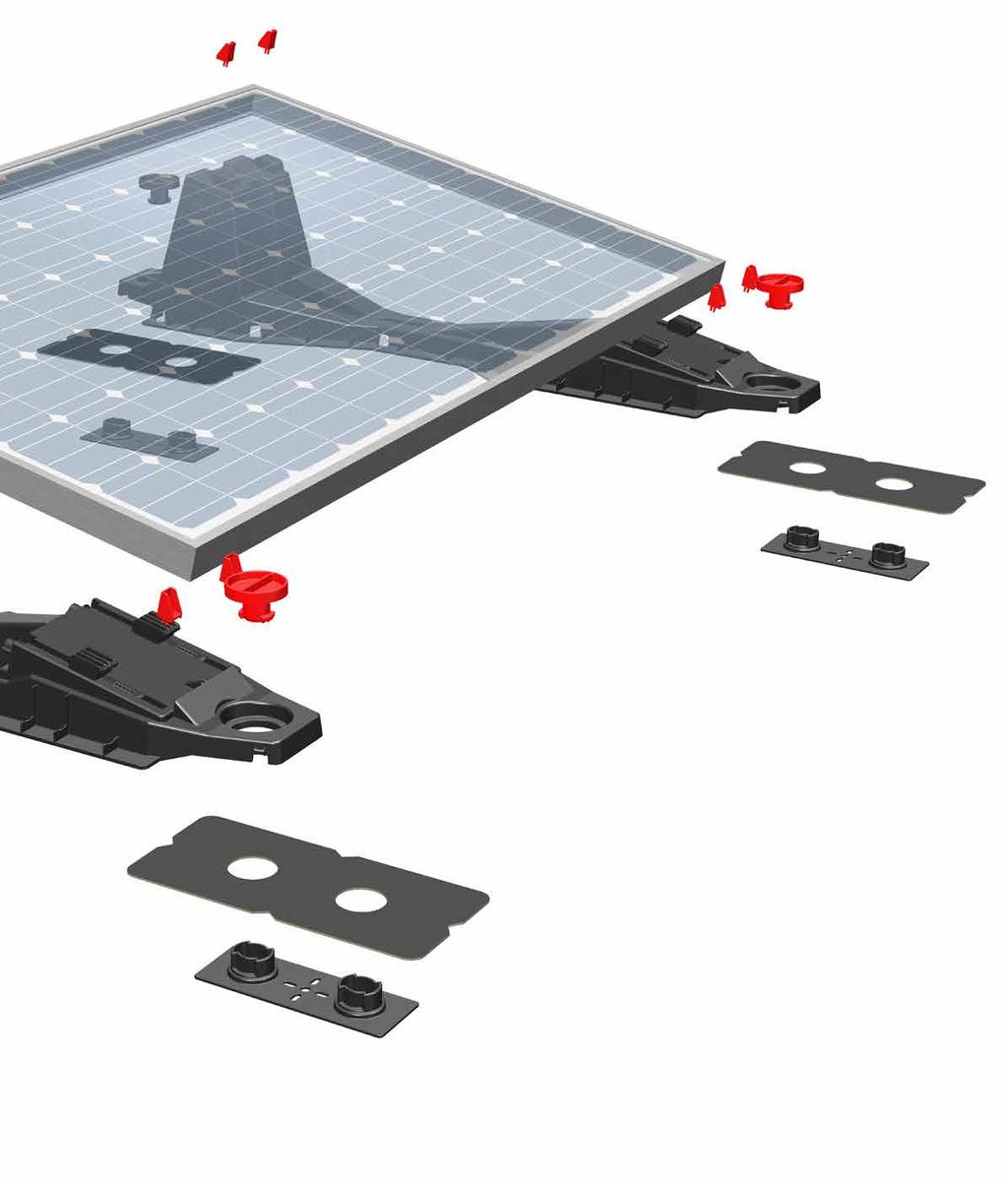

7 1 BauderSOLAR UK FD 5 2 Bottenplatta 3 Manschett 4 Bajonettförslutning 5 Säkerhetsstift 6 Solcellspanel En översikt över viktiga fakta 3 2 Installation Lämplig för Panelernas lutning Vikt per underkonstruktion Mått (L x B x H) i mm Beräkningen av vindsuget Läckagesäker, utan att taktätningen perforeras låglutande tak med asfalt- eller PVC-tätning 12 ca. 3,2 kg 1450 x 330 x 310 Objektrelaterad 7

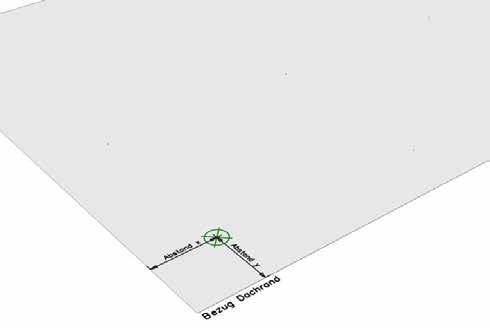

8 BauderSOLAR låglutande tak Enkel och säker montering på låglutande tak Du monterar snabbt underkonstruktionen tack vare det låga antalet enskilda komponenter och den höga andelen förmonterade delar. Anläggningens stabilitet säkerställs genom svetsning av manschetter. På så sätt undviker du även att perforera taket. Beroende på hur solinstrålningen infaller på taket kan du montera underkonstruktionen både i läge nord-syd och i ost-väst. Underkonstruktionen är utformad på så sätt att den fångar upp monteringsplatsens toleranser. Eftersom raderna går att konfigurera valfritt (enkeluppställning möjlig) kan man utnyttja takytorna så effektivt som möjligt utan att störa takets dränering. 1 2 Uppmätning av kontrollpunkt (kantområdets startpunkt) Förläng ytterkanterna med ett slagsnöre 3 4 Markering av det fasta radavståndets axelavstånd Justera bottenplattan och manschetten

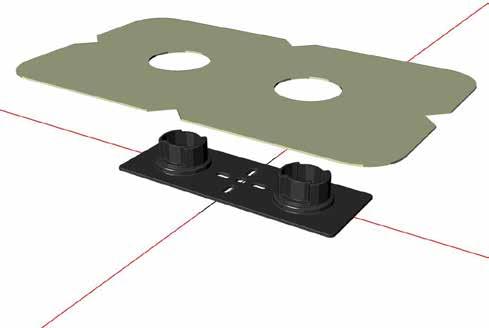

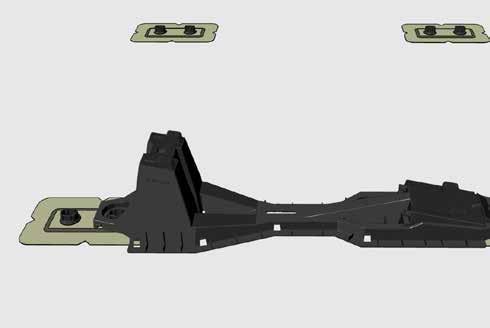

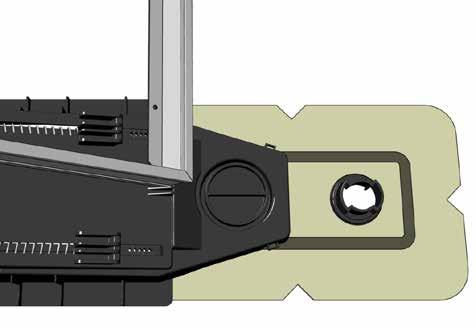

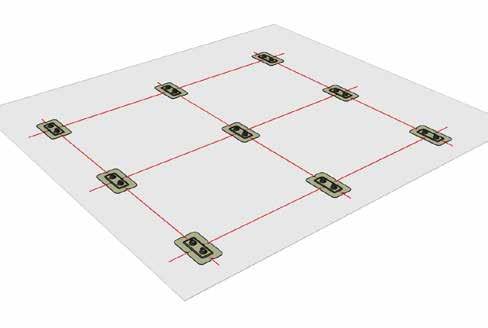

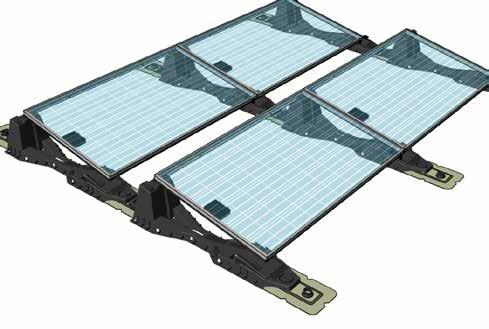

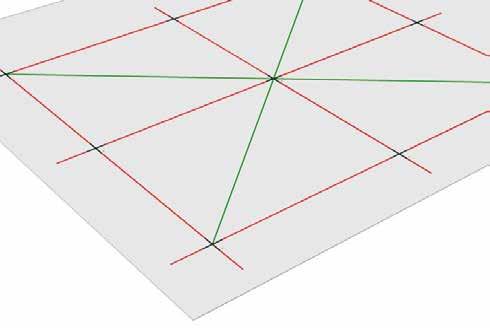

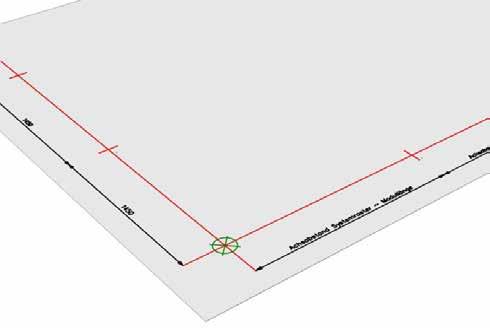

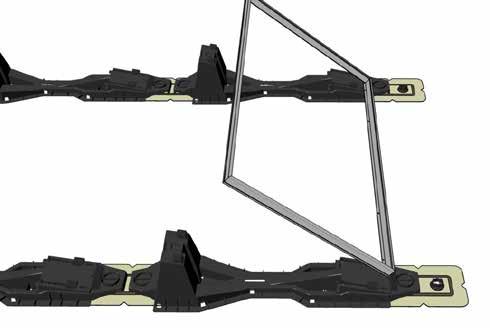

9 5 6 Svetsa ihop bottenplattan med manschetten Montera underkonstruktionen på bottenplattan 7 8 Lägg panelen mot fästpunkten på UK Centrera panelen på de båda underkonstruktionerna 9 10 Dra panelen via de övre krokarna Upprepa stegen tills du har monterat hela panelfältet 9

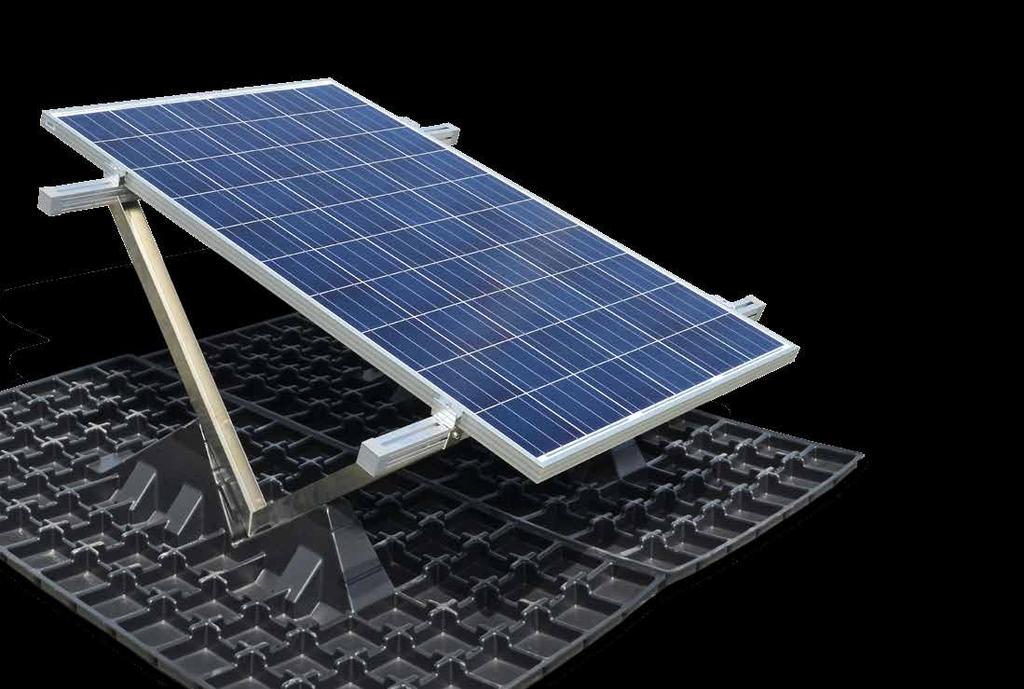

10 BauderSOLAR gröna tak Underkonstruktion för gröna tak BauderSOLAR underkonstruktionen för gröna tak är en effektiv lösning för kombinationer av gröna tak och solcellsanläggningar. Allt fler byggherrar vill använda sina takytor för att utvinna energi utan att avstå från grönskan på taket. Låg uppvärmning av gröna tak Ett grönt tak har betydligt lägre omgivningstemperaturer än jämförbara tak med grusbädd eller obelagda tak. Även solcellspanelerna får en lägre temperatur vilket leder till en ökad elproduktion eftersom temperaturförlusterna minskar. Säker montering utan att du behöver ta hål på taket Underkonstruktionen på gröna tak är utformad på så sätt att grönskans substratlager samtidigt fungerar som underkonstruktionens ballast. På så sätt behöver du inte någon extra förankring på takkonstruktionen. Enkel montering På grund av färre delar som behöver monteras och att delarna redan är beprövats i andra system monterar du systemet snabbt och kostnadseffektivt. Mått grundplatta (LxBxH) Material Vattenlagringsvolym 1980 x 970 x 60 mm Grundplatta: HDPE Monteringsskenor: Aluminium 45 liter/m² Panelernas lutning 10 och 15 Artikel/Beställningsnummer Skuggor på grund av vegetation Eftersom panelerna står en bra bit över taket minimerar du risken för skuggor på grund av vegetationen. Omfattande servicetjänster Vi skapar ett monteringsschema Beräkning av monteringsskenornas längd och den nödvändiga belastningen för den ska ligga stabilt på plats Vi levererar alla mindre komponenter: - Grundplatta - Knick-fix-vinkel - Monteringsprofiler - Panelklämmor Som avser ett komplett system inklusive paneler och växelriktare möjligt 10

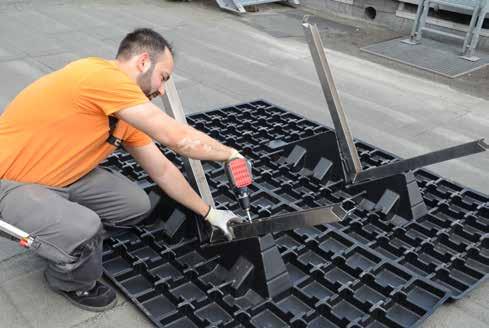

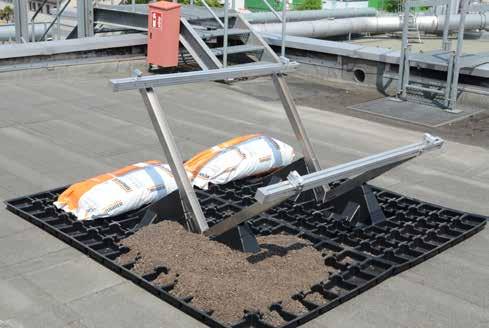

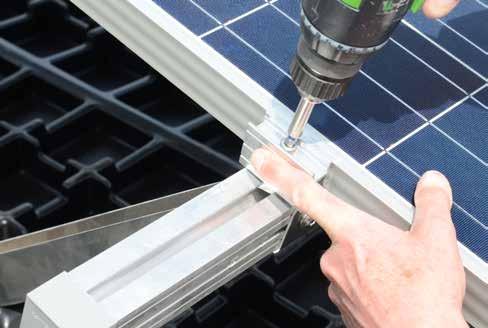

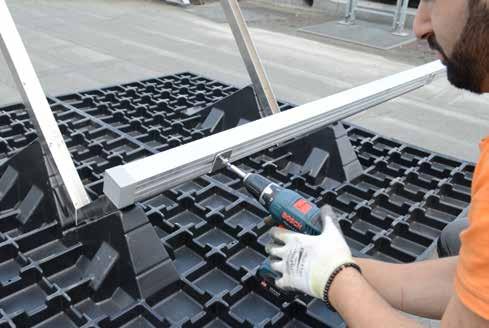

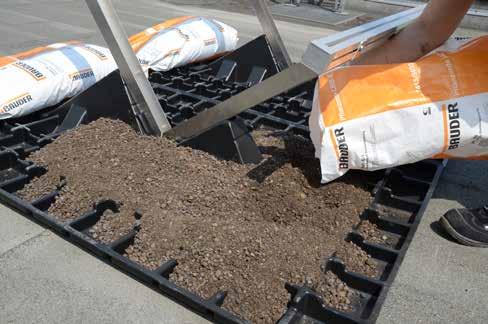

11 Så enkelt är det med solceller på ett grönt tak Snabb montering, grönska utan ansträngning 1 2 Placera grundplattan i enlighet med monteringsschemat. Vinkla aluminiumprofilen vid den angivna vinkeln och fäst den i grundplattan med vardera fyra skruvar. Fäst monteringsprofilen på knickfixvinkeln med gängformade skruvar. 3 4 Fyll på grundplattan med substrat till den angivna påfyllningsnivån i enlighet med den statiska beräkningen. Lägg in panelklämmorna i monteringsprofilen. Lägg in ändklämmorna i radernas respektive start/ändar. Säkerställ att panelklämmorna har rätt klämhöjd för panelernas ramar. 5 6 Montera panelen högkant på monteringsprofilen. Justera panelen korrekt med monteringshjälpen. Anslutningsdosan ska ligga på den högsta punkten. Kläm fast panelen genom att dra åt skruvarna. 11

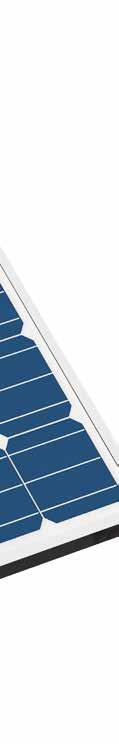

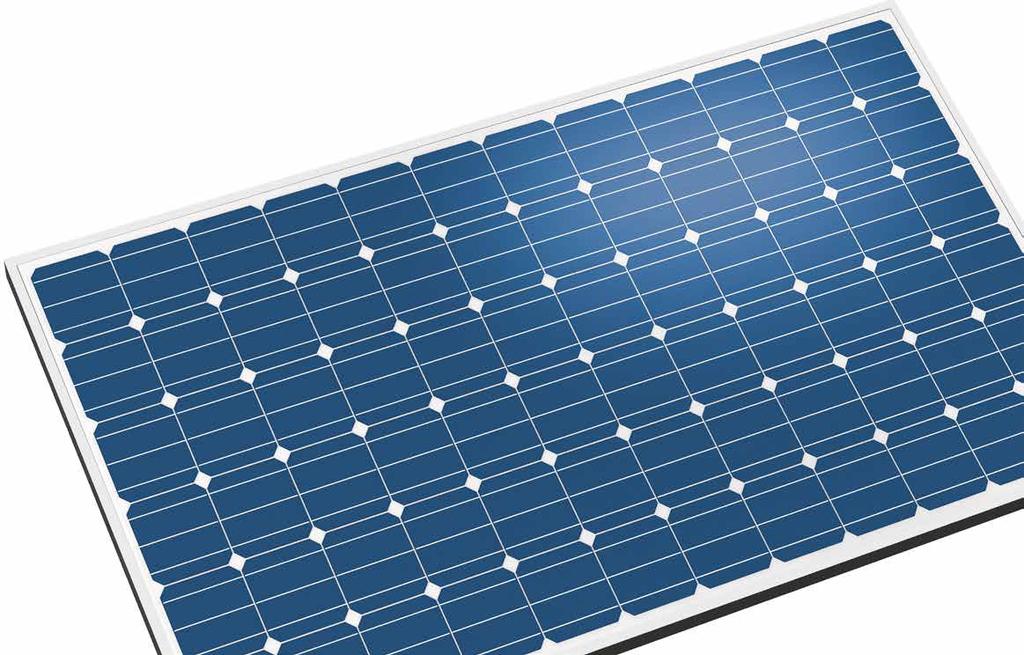

12 SOLAR plus Panel Högeffektiv solcellspanel SOLAR plus Panel är högeffektiva paneler i tysk toppkvalitet. Omfattande kvalitetskontroller säkerställer bästa möjliga kvalitet som styrks genom panelernas goda lönsamhet och långa livslängd. Högupplösande elektroluminiscens- och infraröd fotografering, isoleringstester och transportsimulationstester - dessa är bara några av de kontroller som SOLAR plus-panelerna klarar med fullgott resultat. Panelernas höga verkningsgrad uppnås genom användning av antireflexglas. En särskild beläggning medför att reflexerna på panelernas yta reduceras. På så sätt kommer det upp till 2,5 % mer ljus till cellen vilket medför en högre verkningsgrad. En annan åtgärd är att man använder optimerade cellkontakter. Den strukturerade ytan som riktar solljusets reflexion gör att ljuset reflekteras optimalt på frontglaset. På så sätt leds ljuset tillbaka till cellerna. Förutom den höga verkningsgraden utmärker sig dessa paneler även genom sin hållfasthet. Den kraftiga ramen på 50 mm motstår mekanisk belastning som tryck- eller sugbelastning och skyddar solcellspanelerna under många år. 12

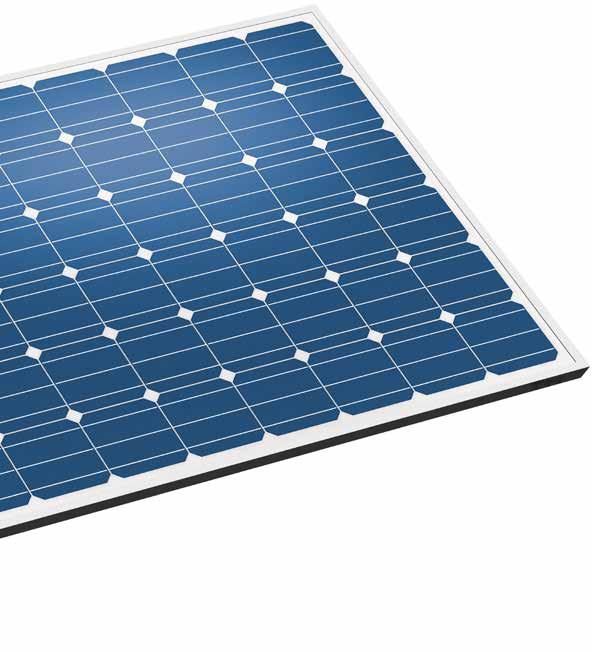

13 Övervakning av anläggningen Optimal kontroll - maximal lönsamhet och säkerhet Det smarta systemet Detta system erbjuder ett antal övertygande fördelar jämfört med andra solcellssystem. Varje enskild panel alstrar så mycket el som möjligt helt oberoende av de andra panelerna. Jämfört med standardsystem styrs den så kallade MPP tracking inte centralt i växelriktaren på plus-system. Varje enskild panel har en egen integrerad effektoptimerare som reglerar ström och spänning individuellt för varje panel (MPP tracking) och på så sätt optimerar de enskilda panelernas effekt. Om enskilda paneler utsätts för skugga har detta ingen negativ påverkan på de andra panelernas effekt i panelslingan. Med hjälp av denna typ av intelligent styrning kan du nu lägga paneler som täcker hela takytan även på delvis skuggade tak. Alla paneler alstrar hela tiden så mycket el som möjligt. Optimal kontroll Plus-systemet kontrolleras optimalt genom att växelriktarna är systemets kommunikationscentral. Det sitter inbyggda effektoptimerare och en kommunikationsenhet inbyggd i plus-panelerna, vilket möjliggör internetbaserad övervakning via en säker Internetportal. På så sätt kan du hela tiden övervaka både de enskilda solcellspanelernas och den samlade anläggningens effekt. Du kan även snabbt lokalisera och åtgärda eventuella störningar. Maximal säkerhet Central avstängning av anläggningen erbjuder högsta möjliga säkerhet på plus-systemet. I sådana fall föreligger det ingen risk för strömstötar eller ljusbågar vid brand eller andra nödsituationer. Övervakning Övervakningen ger användaren möjlighet att när som helst hämta relevanta data för anläggningen, även på panelnivå. Operatören kan välja önskade data för sin anläggning via en särskild Internetportal och t.ex. registrera effektdata, rapporter och aktuella analyser. På så sätt är det även lätt att identifiera paneler som inte arbetar på full effekt, vilket i sin tur kan bero på nedsmutsning eller tekniska fel. 13

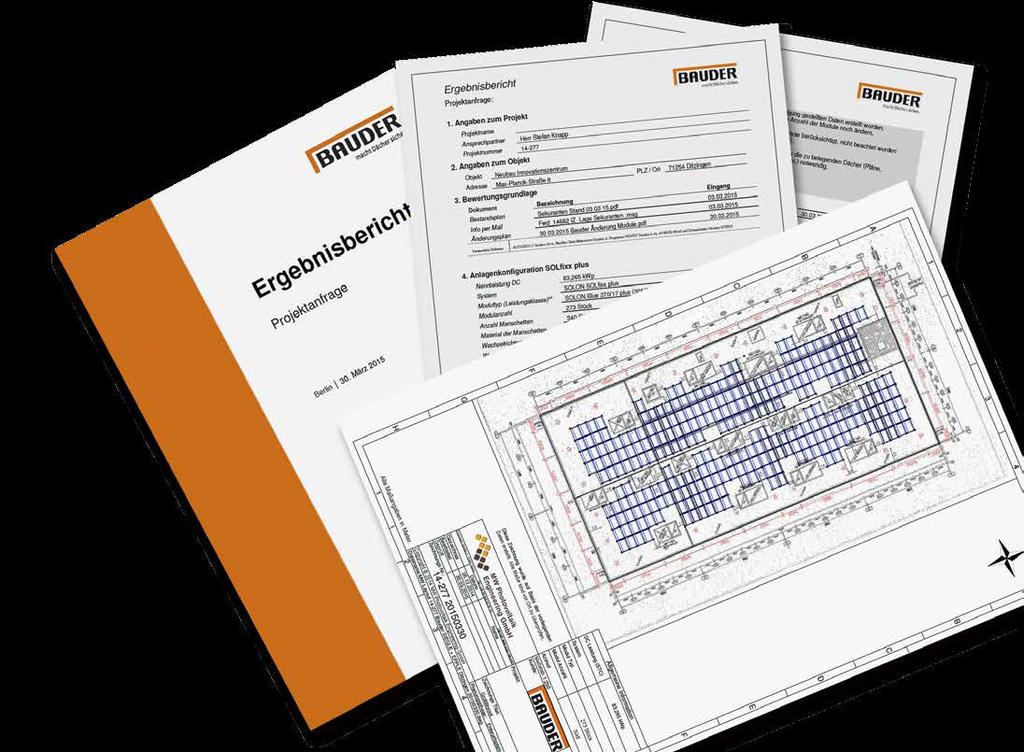

14 BauderSOLAR Planering och servicetjänster Förutom att planera anläggningen optimalt måste du även utföra belastningsanalyser, prognostisera lönsamheten samt övervaka anläggningen efter uppförandet för att systemet ska kunna drivas så effektivt som möjligt. Bauder hjälper under planeringens alla faser. Planera anläggningen Planeringen börjar med att vi ger byggherren rådgivning samt skapar en lönsamhetsrapport. För denna lönsamhetsrapport är det viktigt att det finns detaljerade takritningar som man kan använda för att skapa ett monteringsschema. I denna framgår sedan hur stor effekt som kan installeras på taket och hur många kwh som solcellsanläggningen faktiskt kan producera på den aktuella uppställningsplatsen. Utifrån denna lönsamhetsrapport tillhandahåller vi sedan ett monterings- och kopplingsschema samt ett objektrelaterat intyg om statisk hållfasthet för anläggningen. Belastningsanalyser och egen förbrukning När planeringen har avslutats och man vet vilken effekt som solcellsanläggningen kommer att alstra, tittar man på byggnadens strömförbrukning. För detta skapar man en belastningsanalys. Förutom byggnadens strömförbrukning behöver man även referenskostnaden för denna belastningsanalys. Strömförbrukningen jämförs med solcellsanläggningens elproduktion. På så sätt beräknar man hur mycket av solcellsanläggningens el som förbrukas direkt på plats.

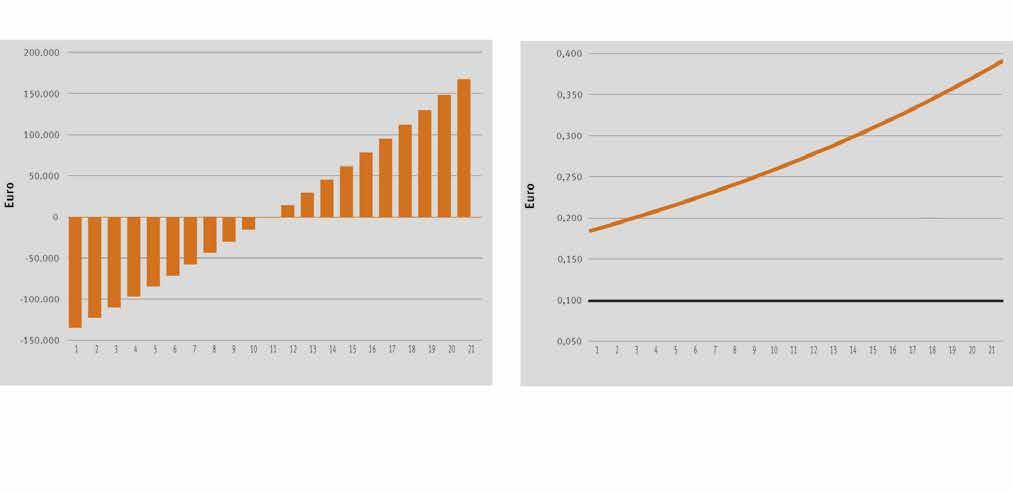

15 Prognostisera lönsamheten Så snart vi har jämfört strömförbrukningen med solcellsanläggningens elproduktion överför vi data till lönsamhetsprognosen. Vid denna analys ser vi hur många procent av solcellsanläggningens elproduktion som förbrukas på plats och hur många procent som matas till elnätet. Här beaktar vi även ev. stigande elpriser samt referenspriset per kwh. Utifrån dessa värden beräknar vi solcellsanläggningens lönsamhet samt även de kostnader som uppkommer för att elen ska produceras. Internetportal för att övervaka anläggningen Efter att solcellsanläggningen har installerats är det viktigt att övervaka anläggningen för att få en säker drift. På plus-systemet sker övervakningen av anläggningen via en kostnadsfri Internetportal. Övervakningen av anläggningen omfattar produktionsdata för den samlade anläggningen, strängövervakning samt produktionsdata på panelnivå. Du kan dessutom analysera produktionsdata för varje dag, månad, år eller kvartal. Anläggningen visas med ett fågelperspektiv på Internetportalen. Detta medför fördelen att du kan se exakt vilken av panelerna på taket som har fel vid ev. driftstörningar och att du även kan utföra riktade åtgärder för att åtgärda fel.

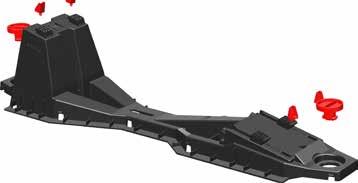

16 BauderSOLAR produktöversikt Underkonstruktioner låglutande/gröna tak BauderSOLAR UK FD Kompletta underkonstruktioner för låglutande tak med solcellspaneler i ramar. Montering på asfalt- eller PVC-tätning. Huvudkonstruktion Bajonett Säkerhetsstift För att fästa solcellspaneler (1 styck) 2 st. per huvudkonstruktion 4 st. per huvudkonstruktion Artikelnummer BauderSOLAR grundfot BIT Grundfot inkl. manschett för infästning på taktätning av asfalt. Grundfot Manschett (asfalt) för att fästa huvudkonstruktionen (1 styck) för svetsning med asfalttätning (1 styck) Artikelnummer BauderSOLAR grundfot KST Grundfot inkl. manschett för infästning på taktätning av PVC. Grundfot Manschett (pvc) för att fästa huvudkonstruktionen (1 styck) för svetsning med PVC-tätning (1 styck) Artikelnummer BauderSOLAR gröna tak Kompletta underkonstruktioner för låglutande tak med solcellspaneler i ramar. Montering på gröna tak. Bild? Grundplatta Knick-fix-vinkel Monteringsskena Panelklämmor för beläggning med substrat (1 styck) för att fästa tvärstaget (1 styck) För att fästa solcellspaneler (2 styck) för att fästa panelerna (4 styck) Artikelnummer

17 BauderSOLAR produktöversikt Solpanel, växelriktare, tillbehör SOLAR panel Standard-högprestandapanel Typ Aleo S 18 Artikelnummer SOLAR panel Plus Högprestandapanel med inbyggd effektoptimerare Typ Axitec World plus SE Artikelnummer SOLAR växelriktare Växelriktare för omvandling av likström till växelström Typ/data vid förfrågan Artikelnummer SOLAR-kabel Solarkabel är särskilt UV-resistent och klarar en tuff utemiljö Typ/data vid förfrågan Artikelnummer SOLAR-kabelkanal Kabelkanal för dragning av solarkablar för extra UV- och väderskydd Typ/data vid förfrågan Artikelnummer

18 Solcellsteknik Lexikon Ordbok Amorfa celler En amorf cell är en solcell som består av ett tunt skikt av kisel med ett bakre skikt av metall, glas eller plast. Atomerna fördelas inte i en kristallstruktur utan är osorterade. Fördelen med dessa celler är att de kan utformas i de mest varierande former, färger och storlekar. Återbetalningstid Den tid som krävs för att solcellssystemet ska ge tillbaka investeringskostnaden via matningen till elnätet. Återbetalningstiden beror på investeringskostnaden, löptiden och anläggningens specifika solinstrålning per år. Azimut (solazimut, azimutvinkel) Vinkeln mellan den geografiska sydriktningen och den lodräta projektionen för sträckan observatör - solen på horisontalplanet. Bypassdiod Rader med celler på en panel överbyggas med en bypassdiod för att bibehålla funktionen när panelen delvis är skuggad. DC - Likström (Direct Current) Engelsk förkortning för likström. Diffusstrålning Diffusstrålning är den strålning som reflekterats eller spridits över himlavalvet innan den träffar en yta och som således inte kommer direkt från solen. Direktstrålning Direktstrålning är den instrålning som kommer direkt från solen. Dopning När man tillverkar en solcell "dopas" kisel i cellen. På så sätt uppnås antingen ett positivt eller negativt laddningsöverskott i kislet. Vid denna övergång (pn-övergång) mellan positiv och negativ laddning uppkommer solenergi. Intäkt för matning till elnätet Är det belopp per inmatad kwh som garanteras under 20 år [gäller i Tyskland]. Likström/Likspänning I motsats till växelström är likström elektrisk ström som alltid har samma riktning. Likström har tidsmässigt konstant elektrisk spänning och används för laddning av batterier och för strömförsörjningen av elektroniska omkopplare och apparater. Likspänningskällor är t.ex. batterier, ackumulatorer och solcellspaneler. Globalstrålning Summan av den direkta sol- och diffusa himmelsstrålningen mot en horisontell yta. Globalstrålningen på våra breddgrader ligger på ca. 1000W/m². Kilowattimme (kwh) Måttenhet för energi/effekt (1kWh = 1 000Wh). Effekt Den energi som förbrukas eller alstras per tidsenhet. 18

19 Lutningsvinkel Vinkeln mellan en lämplig nivå för solpanelerna och horisontalplanet. Det finns olika optimala lutningsvinklar beroende på vilken breddgrad man ställer upp solcellsanläggningen. Nominell effekt och spänning Max. effekt i Watt Nominell spänning: Spänning vid maximal effekt i Volt. Båda är inte bara beroende av solinstrålningen utan även av driftstemperaturen. Solcellsteknik En teknik med vilken man kan skapa ström med hjälp av solstrålning. Primärenergi Energi som kan utvinnas av naturliga källor (t.ex. sol, vind, vatten, råolja och naturgas). Temperaturkoefficient Anger med hur många procent som cellernas effekt avtar när temperaturen sjunker. Växelriktare Omvandlar solcellernas likström till växelström som kan användas av anläggningens operatör eller som kan matas till det allmänna elnätet. Växelström, -spänning Som växelspänning ändrar växelström sin styrka och riktning enligt en särskild konstant. Verkningsgrad Solcellernas verkningsgrad anger hur många procent av den inkommande strålningsenergin som faktiskt omvandlas till elektrisk ström. Sekundärenergi Uppkommer genom omvandling av primärenergi. Kiselceller Kisel är kvartssand som är ett av jordens vanligaste grundämnen. Man skiljer mellan monokristallina och polykristallina celler. Monokristallina celler (utseende som en jämn cellyta) har en verkningsgrad som är ca. 2 % högre än för polykristallina celler (utseende som en fläckig cellyta). Systemets verkningsgrad Hela solcellsanläggningens effektivitet under en längre tidsperiod, dvs. förhållandet mellan omvandlingen och instrålningen. 19
