2 Välkommen Över 200 års erfarenhet inom verktygstillverkning är en lång tid och under denna tid har både världen och metallsågarna hunnit förändras: Det gäller både för användningsområdena liksom för de höga kvalitetskrav som ställs på ARNTZ-sågverktyg. Därför kretsar allt hos ARNTZ kring sågteknik i en allt snabbare takt. Utmärkta sågar behöver utmärkt service. ARNTZ-sågar får du så snabbt som möjligt. Lagervara kan i regel levereras på kort tid. ARNTZ hjälper även sina kunder på plats vid bandsågen. Självklart finns vi även på Internet. För din skull förbättrar vi hela tiden vår service. Lika tekniskt fullkomliga som ARNTZ produkter är, lika viktiga är människorna som använder dessa produkter för oss. Därför hjälper vi dig gärna. Dra nytta av vår användningsrådgivning. Över hela världen står vårt utbildade team av eperter till förfogande! Ett internationellt försäljningsnät bidrar till att våra kunders önskemål inkluderas och uppfylls individuellt. Det garanterar jag och mitt team. Jan Wilhelm Arntz 2

3 Nu är rätta tiden att göra kapet! Artikelgrupp Beteckning Sida Bimetall Bandsågblad 420 M42-STAR 8 Standardtand (N), spånvinkel 0 o 421 M42-STAR-PLUS 9 Haktand (H), spånvinkel positiv 430 M42-SPRINT 10 Kombitand (K), spånvinkel 0 o 431 M42-SPRINT-PLUS 11 Kombitand (K), spånvinkel positiv 433 M42-SPRINT-MEDIUM-VS 12 Kombitand (K), spånvinkel lätt positiv 434 M42-MAXIMA-SPRINT 13 Kombitand (K), spånvinkel etremt positiv 445 M42-PROFILER-SPRINT-VS 14 Kombitand (K), spånvinkel lätt positiv 426 M42-ALUCUT-PLUS 15 Haktand (H), spånvinkel positiv 436 M42-ALUCUT-SPRINT 15 Kombitand (K), spånvinkel positiv 437 M42-TAIFUN-SPRINT 16 Kombitand (K), spånvinkel positiv 438 M42-TAIFUN-MAXIMA 17 Kombitand (K), spånvinkel etremt positiv 531 M51-SPRINT-PLUS 18 Kombitand (K), spånvinkel etremt positiv 537 M51-TAIFUN-MAXIMA 19 Kombitand (K), spånvinkel etremt positiv 544 BLIZZARD-SPRINT 20 Kombitand (K), spånvinkel etremt positiv Hårdmetall Bandsågblad Diamant Bandsågblad Kolstål Bandsågblad 620 TC-BLACK-LINE (H+K) 22 Spånvinkel positiv, V+N geometri 630 TC-RED-LINE (H+K) 23 Spånvinkel positiv, V+N geometri 650 VC-SILVER-LINE (K) 24 Spånvinkel positiv, multispångeometri 651 VC-SILVER-LINE-N (K) 25 Spånvinkel negativ, multispångeometri 710 DIA-NAVY-LINE DIA-YELLOW-LINE CS-1 28 Haktand (H) och standardtand (N) Spånvinkel positiv och 0 o 110 CS-2-PLUS 28 Haktand (H) och standardtand (N) Spånvinkel positiv och 0 o 3

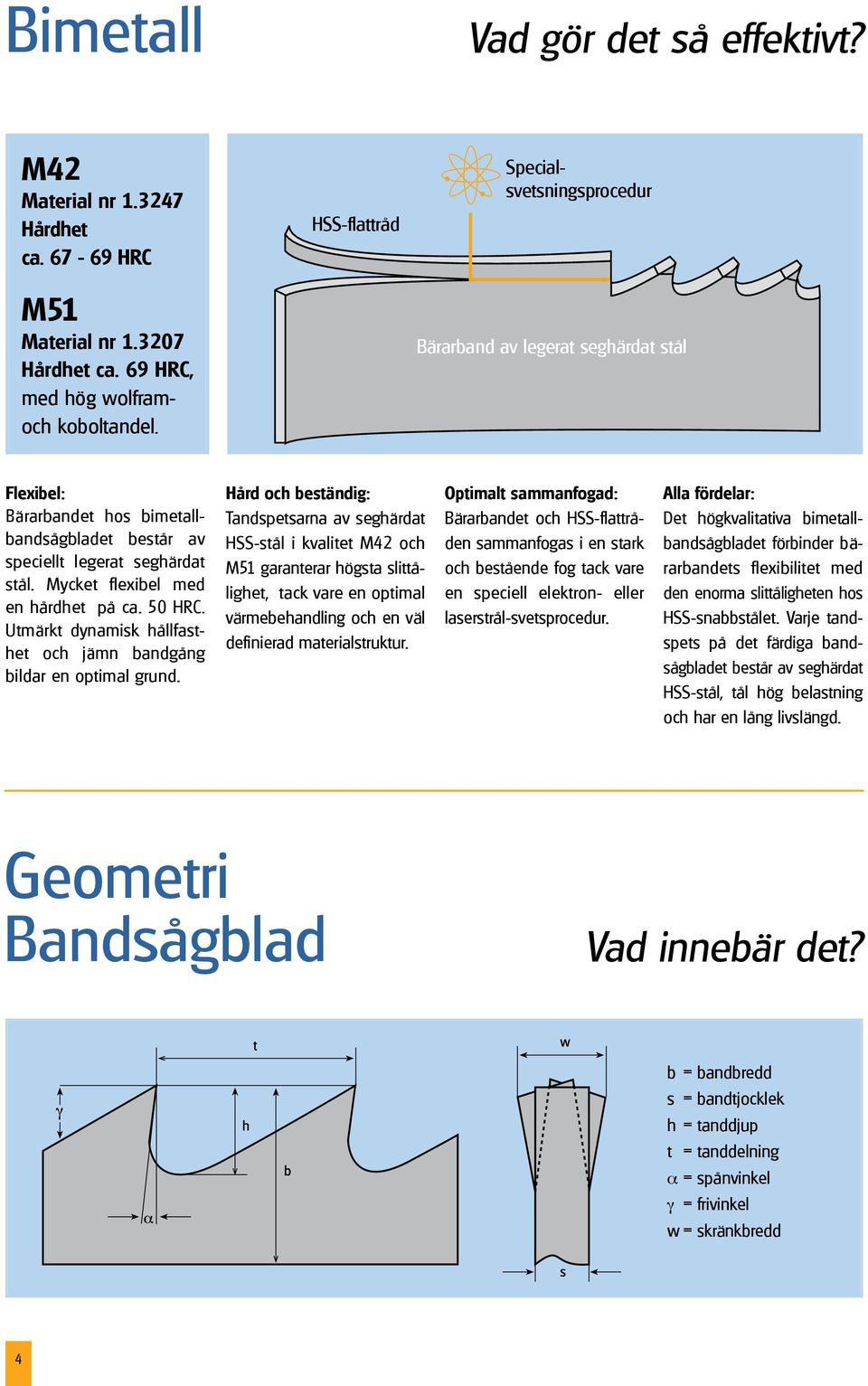

4 Bimetall Vad gör det så effektivt? M42 Material nr Hårdhet ca HRC M51 Material nr Hårdhet ca. 69 HRC, med hög wolframoch koboltandel. HSS-flattråd Specialsvetsningsprocedur Bärarband av legerat seghärdat stål Fleibel: Bärarbandet hos bimetallbandsågbladet består av speciellt legerat seghärdat stål. Mycket fleibel med en hårdhet på ca. 50 HRC. Utmärkt dynamisk hållfasthet och jämn bandgång bildar en optimal grund. Hård och beständig: Tandspetsarna av seghärdat HSS-stål i kvalitet M42 och M51 garanterar högsta slittålighet, tack vare en optimal värmebehandling och en väl definierad materialstruktur. Optimalt sammanfogad: Bärarbandet och HSS-flattråden sammanfogas i en stark och bestående fog tack vare en speciell elektron- eller laserstrål-svetsprocedur. Alla fördelar: Det högkvalitativa bimetallbandsågbladet förbinder bärarbandets fleibilitet med den enorma slittåligheten hos HSS-snabbstålet. Varje tandspets på det färdiga bandsågbladet består av seghärdat HSS-stål, tål hög belastning och har en lång livslängd. Geometri Bandsågblad Vad innebär det? b = bandbredd s = bandtjocklek h = tanddjup t = tanddelning a = spånvinkel g = frivinkel w = skränkbredd 4

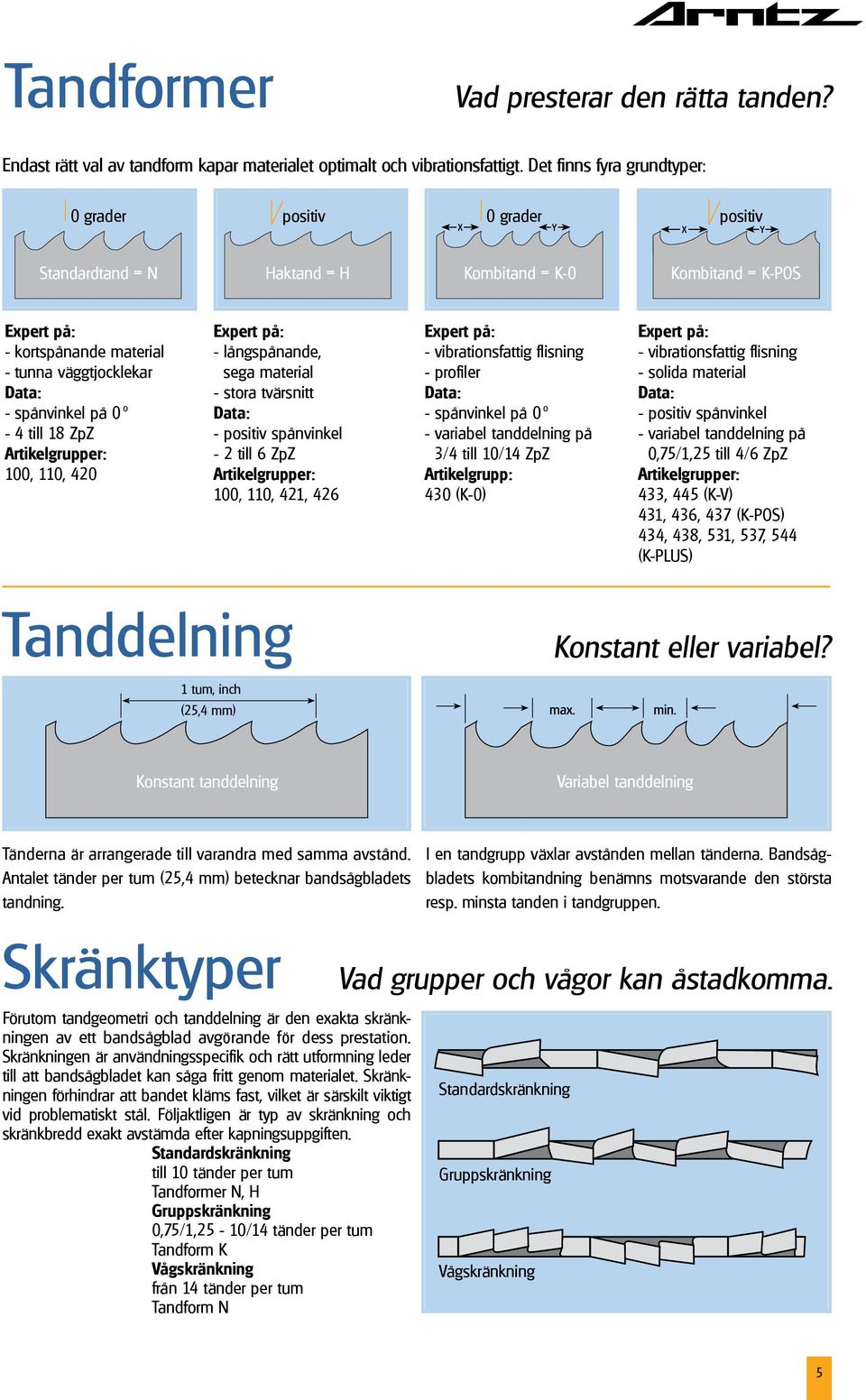

5 Tandformer Vad presterar den rätta tanden? Endast rätt val av tandform kapar materialet optimalt och vibrationsfattigt. Det finns fyra grundtyper: 0 grader positiv 0 grader positiv Standardtand = N Haktand = H Kombitand = K-0 Kombitand = K-POS Epert på: - kortspånande material - tunna väggtjocklekar Data: - spånvinkel på 0 o - 4 till 18 ZpZ Artikelgrupper: 100, 110, 420 Epert på: - långspånande, sega material - stora tvärsnitt Data: - positiv spånvinkel - 2 till 6 ZpZ Artikelgrupper: 100, 110, 421, 426 Epert på: - vibrationsfattig flisning - profiler Data: - spånvinkel på 0 o - variabel tanddelning på 3/4 till 10/14 ZpZ Artikelgrupp: 430 (K-0) Epert på: - vibrationsfattig flisning - solida material Data: - positiv spånvinkel - variabel tanddelning på 0,75/1,25 till 4/6 ZpZ Artikelgrupper: 433, 445 (K-V) 431, 436, 437 (K-POS) 434, 438, 531, 537, 544 (K-PLUS) Tanddelning Konstant eller variabel? 1 tum, inch (25,4 mm) Konstant tanddelning Variabel tanddelning Tänderna är arrangerade till varandra med samma avstånd. Antalet tänder per tum (25,4 mm) betecknar bandsågbladets tandning. I en tandgrupp välar avstånden mellan tänderna. Bandsågbladets kombitandning benämns motsvarande den största resp. minsta tanden i tandgruppen. Skränktyper Förutom tandgeometri och tanddelning är den eakta skränkningen av ett bandsågblad avgörande för dess prestation. Skränkningen är användningsspecifik och rätt utformning leder till att bandsågbladet kan såga fritt genom materialet. Skränkningen förhindrar att bandet kläms fast, vilket är särskilt viktigt vid problematiskt stål. Följaktligen är typ av skränkning och skränkbredd eakt avstämda efter kapningsuppgiften. Standardskränkning till 10 tänder per tum Tandformer N, H Gruppskränkning 0,75/1,25-10/14 tänder per tum Tandform K Vågskränkning från 14 tänder per tum Tandform N Vad grupper och vågor kan åstadkomma. Standardskränkning Gruppskränkning Vågskränkning 5

6 Rätt tandning - optimal sågning Avgörande för optimal användning av ett bimetall bandsågblad är valet av rätt tandning för materialtvärsnittet som ska kapas. För att lyckas med detta kan man välja mellan standardtanden med konstant tanddelning eller kombitanden med variabel tanddelning. För vibrationsfattig sågning av problematiska materialmått rekommenderar vi kombitanden med variabel tanddelning av tandgrupper. Vibrationsresonanser minskas och bandsågbladet skonas. Tandningsrekommendation för solida material Konstant tandning Materialtvärsnitt Tand per tum mm TPI Tandform H H H/N H/N N N till N N = Standardtand H = Haktand Variabel tandning Materialtvärsnitt Tand per tum mm TPI Tandform från /1,5 K /3 K /6 K /7 I 5/8 K /10 K /11 I 8/12 K till 25 10/14 K K = Kombitand Tandningsrekommendation för profiler Profiler med tunna väggtjocklekar (0 o spånvinkel) Väggtjocklek Profilens utvändiga diameter (D) i mm (S) i mm / /14 10/14 8/11 I 8/ /14 10/14 8/11 I 8/12 8/11 I 8/12 6/ /14 10/14 8/11 I 8/12 8/11 I 8/12 6/10 6/ /14 8/11 I 8/12 8/11 I 8/12 6/10 6/10 5/7 I 5/ /11 I 8/12 6/10 6/10 5/7 I 5/8 5/7 I 5/8 5/7 I 5/8 10-6/10 6/10 5/7 I 5/8 5/7 I 5/8 5/7 I 5/8 - Vid kapning av profiler spelar valet av tandning en avgörande roll för sågresultatet. Den tandform som visat sig vara den bästa av alla är bandsågblad med variabel tandning. Den nödvändiga tanddelningen väljs efter väggtjocklek och tvärsnittet på den profil som ska kapas. Följande tabeller gäller för enkelkapning. Om två eller fler rektangelprofiler kapas intill varandra gäller tabellerna under hänsynstagande till dubbel väggtjocklek. Profiler med tjocka väggar (positiv spånvinkel) Väggtjocklek Profilens utvändiga diameter (D) i mm (S) i mm /6 4/6 4/6 3/4 2/3 15 4/6 4/6 4/6 4/6 4/6 3/4 2/3 2/3 20 4/6 4/6 4/6 4/6 3/4 3/4 2/3 2/3 30 4/6 4/6 4/6 3/4 3/4 2/3 2/3 2/ /4 3/4 2/3 2/3 2/3 1,4/ /3 2/3 1,4/2 1,4/ /3 1,4/2 1,4/2 ARNTZ bimetall bandsågblad levereras som vetsade band och är perfekt anpassade till din såg eller som rulle: 6-13 mm i rullar på ca 30, m mm i rullar på ca 100 m 41 mm i rullar på ca 80 m mm i rullar på ca 90 m 80 mm i rullar på ca 50 m 6

7 Bimetall och hårdmetall Rätt bandsågblad för varje användning. Art.-Gr. 420 Produkt STAR STAR-PLUS SPRINT SPRINT-PLUS SPRINT-MEDIUM-VS MAXIMA-SPRINT PROFILER-SPRINT-VS ALUCUT-PLUS ALUCUT-SPRINT TAIFUN-SPRINT TAIFUN-MAXIMA SPRINT-PLUS TAIFUN-MAXIMA BLIZZARD-SPRINT BLACK-LINE RED-LINE SILVER-LINE SILVER-LINE-N Katalogsida Materialmått (mm) - Byggstål < 70 - Sätthärdningsstål Automatstål > Oleg. Verktygsstål < 70 - Fjäderstål Valslagerstål > Snabbarbetsstål < 70 - Kallarbetsstål > Nitrerstål < 70 - Seghärdat stål Varmarbetat stål > Rostfritt stål < > Värmetåligt stål < 70 - Värmebeständigt stål > Höghållfast stål < 70 - Titan + titanlegeringar Nickelbaslegeringar > Kantskiktshärdade vågor < 70 - Härdat stål till 62 HRC Hårdförkromade arbetsstycken > Gjutstål < 70 - Gjutjärn > Aluminium < 70 - Koppar > Mässing < 70 - Brons Rödmässing > Aluminiumbrons < 70 - Aluminiumlegeringar med hög kiselandel > 350 lämplighetsgrad = mycket bra = bra 7

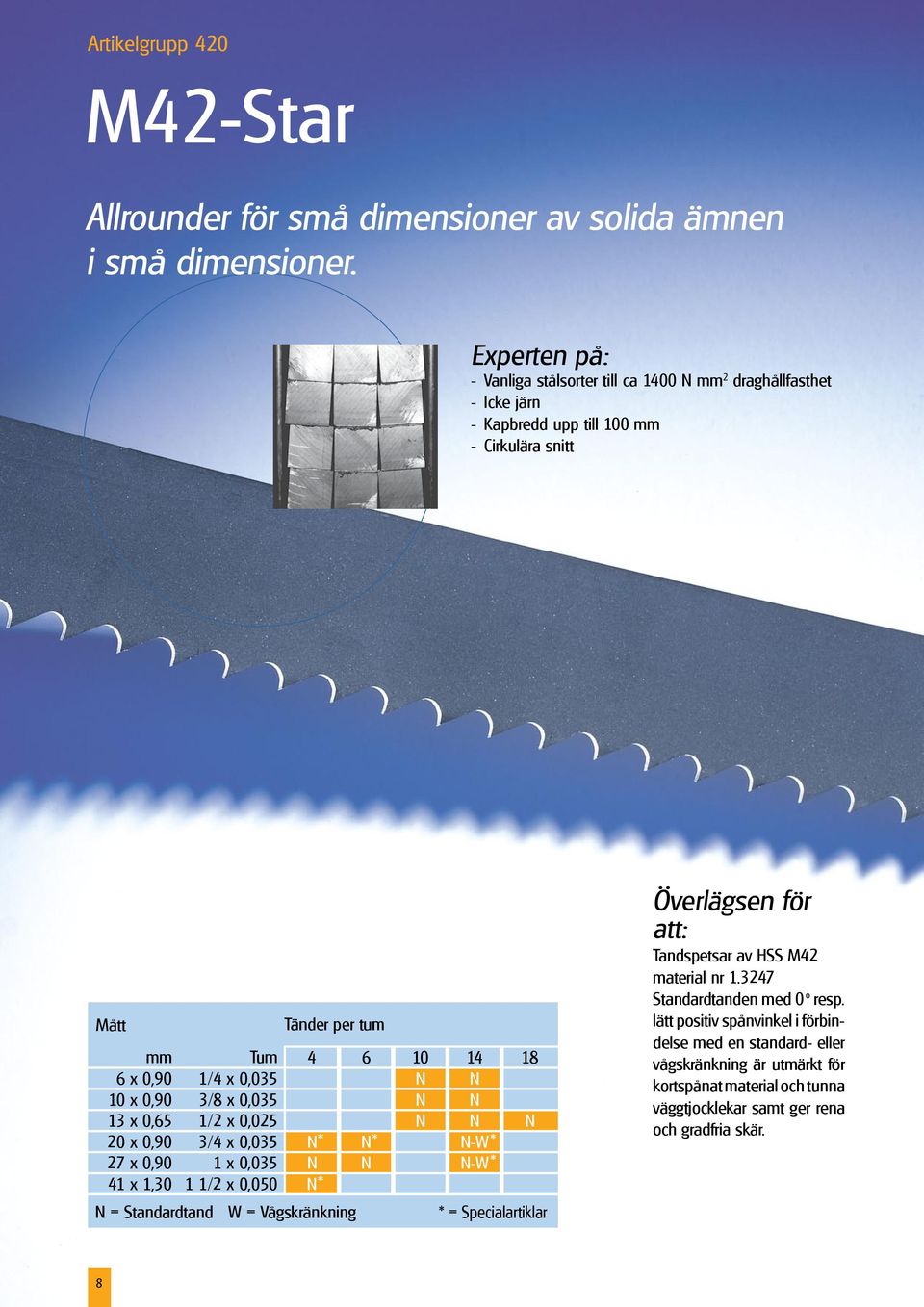

8 Artikelgrupp 420 M42-Star Allrounder för små dimensioner av solida ämnen i små dimensioner. Eperten på: - Vanliga stålsorter till ca 1400 N mm 2 draghållfasthet - Icke järn - Kapbredd upp till 100 mm - Cirkulära snitt Tänder per tum mm Tum ,90 1/4 0,035 N N 10 0,90 3/8 0,035 N N 13 0,65 1/2 0,025 N N N 20 0,90 3/4 0,035 N* N* N-W* 27 0,90 1 0,035 N N N-W* 41 1,30 1 1/2 0,050 N* N = Standardtand W = Vågskränkning * = Specialartiklar Överlägsen för att: Tandspetsar av HSS M42 material nr Standardtanden med 0 o resp. lätt positiv spånvinkel i förbindelse med en standard- eller vågskränkning är utmärkt för kortspånat material och tunna väggtjocklekar samt ger rena och gradfria skär. 8

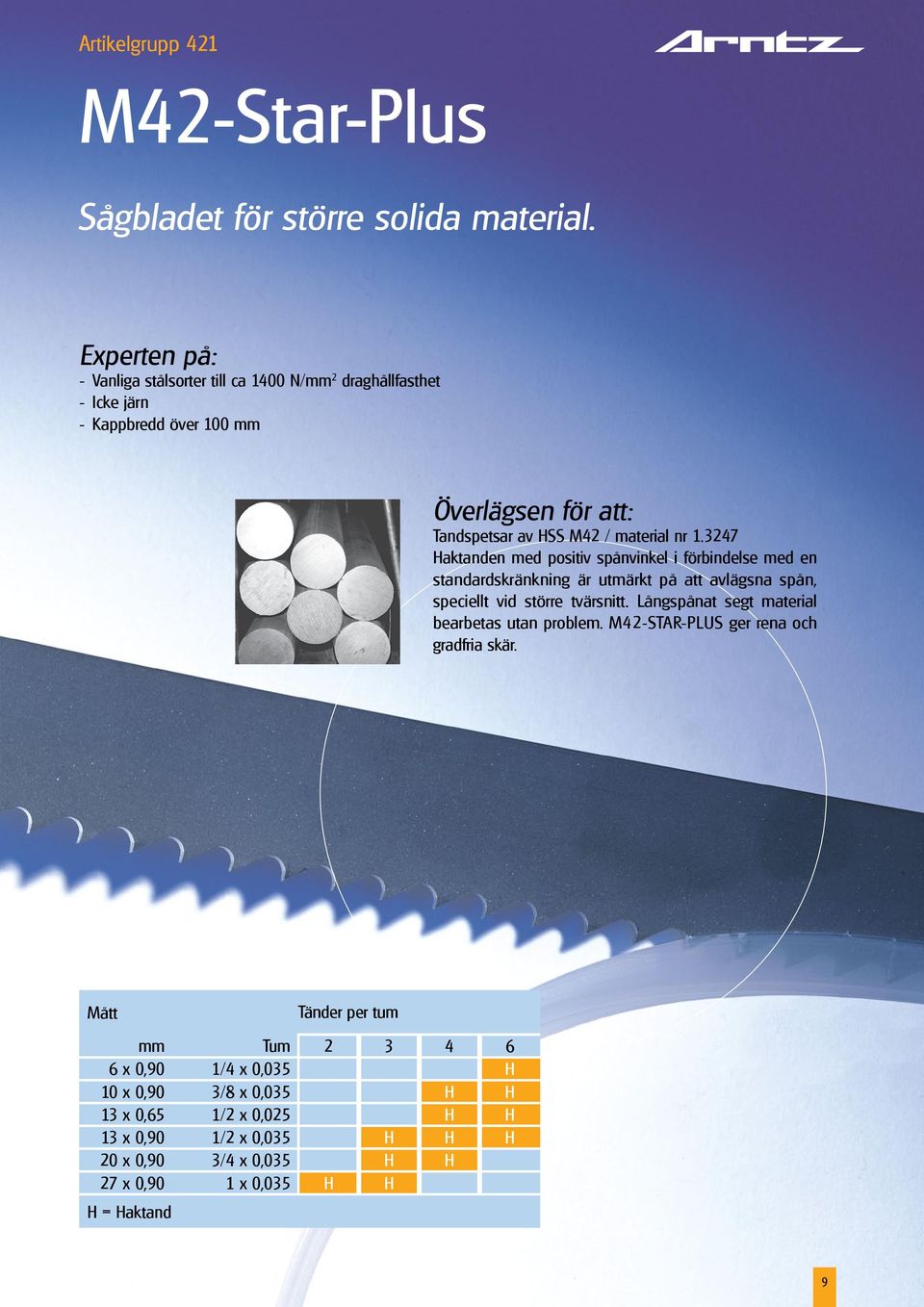

9 Artikelgrupp 421 M42-Star-Plus Sågbladet för större solida material. Eperten på: - Vanliga stålsorter till ca 1400 N/mm 2 draghållfasthet - Icke järn - Kappbredd över 100 mm Överlägsen för att: Tandspetsar av HSS M42 / material nr Haktanden med positiv spånvinkel i förbindelse med en standardskränkning är utmärkt på att avlägsna spån, speciellt vid större tvärsnitt. Långspånat segt material bearbetas utan problem. M42-STAR-PLUS ger rena och gradfria skär. Tänder per tum mm Tum ,90 1/4 0,035 H 10 0,90 3/8 0,035 H H 13 0,65 1/2 0,025 H H 13 0,90 1/2 0,035 H H H 20 0,90 3/4 0,035 H H 27 0,90 1 0,035 H H H = Haktand 9

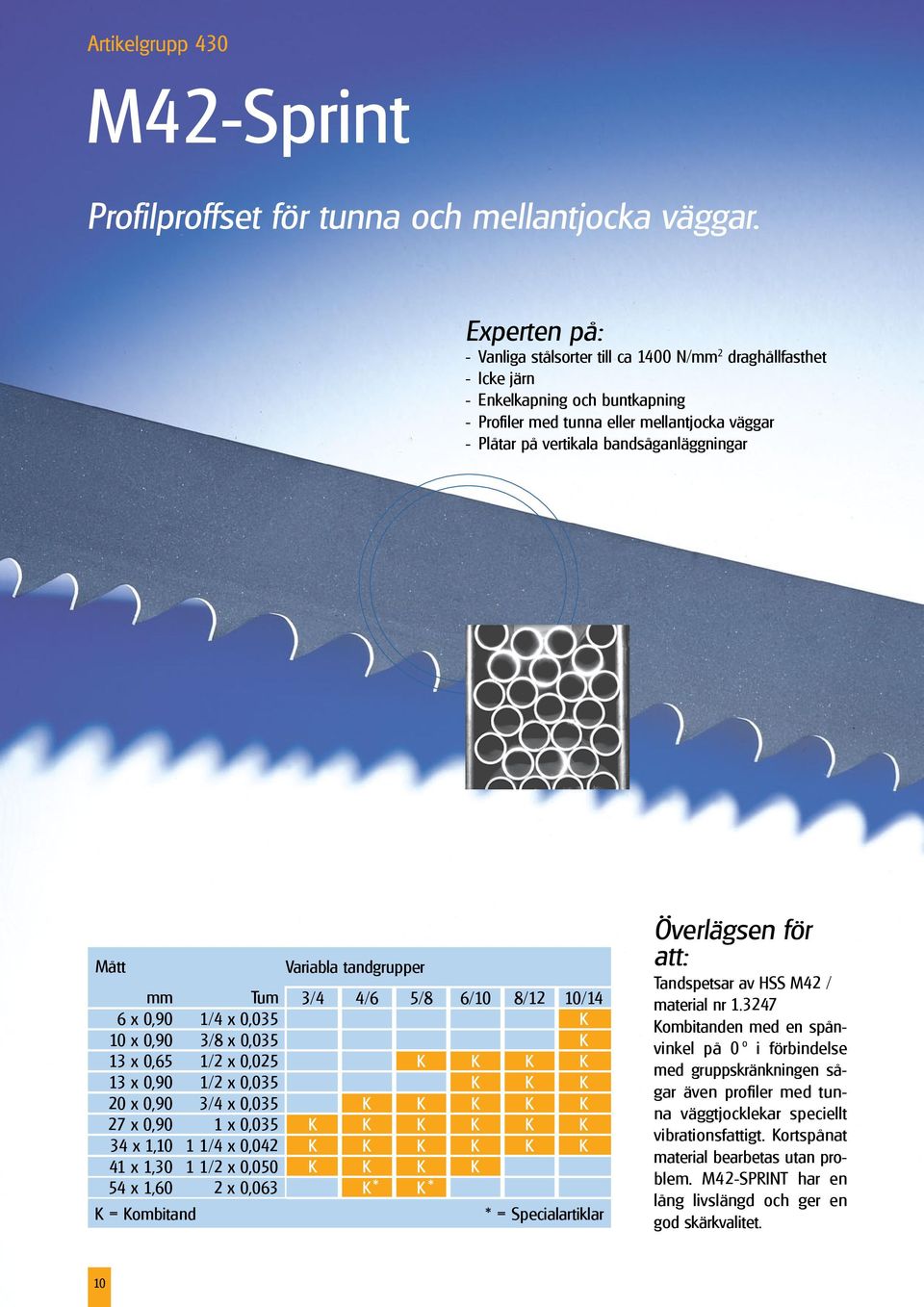

10 Artikelgrupp 430 M42-Sprint Profilproffset för tunna och mellantjocka väggar. Eperten på: - Vanliga stålsorter till ca 1400 N/mm 2 draghållfasthet - Icke järn - Enkelkapning och buntkapning - Profiler med tunna eller mellantjocka väggar - Plåtar på vertikala bandsåganläggningar Variabla tandgrupper mm Tum 3/4 4/6 5/8 6/10 8/12 10/14 6 0,90 1/4 0,035 K 10 0,90 3/8 0,035 K 13 0,65 1/2 0,025 K K K K 13 0,90 1/2 0,035 K K K 20 0,90 3/4 0,035 K K K K K 27 0,90 1 0,035 K K K K K K 34 1,10 1 1/4 0,042 K K K K K K 41 1,30 1 1/2 0,050 K K K K 54 1,60 2 0,063 K* K * K = Kombitand * = Specialartiklar Överlägsen för att: Tandspetsar av HSS M42 / material nr Kombitanden med en spånvinkel på 0 o i förbindelse med gruppskränkningen sågar även profiler med tunna väggtjocklekar speciellt vibrationsfattigt. Kortspånat material bearbetas utan problem. M42-SPRINT har en lång livslängd och ger en god skärkvalitet. 10

11 Artikelgrupp 431 M42-Sprint-Plus Lämpling för material med medelstora och stora dimensioner. Eperten på: - Vanliga stålsorter till ca 1400 N/mm 2 draghållfasthet - Icke järn - Enkelkapning och buntkapning - Arbetsstycken med medelstora och stora dimensioner - Profiler med tjocka väggar Överlägsen för att: Tandspetsar av HSS M42 / material nr Kombitanden med en positiv spånvinkel i förbindelse med gruppskränkningen kapar solida material och profiler med tjocka väggar speciellt vibrationsfattigt. M42-SPRINT-PLUS ökar skärprestandan och genererar en slät yta. Variabla tandgrupper mm Tum 0,75/1,25 1,4/2 2/3 3/4 4/6 20 0,90 3/4 0,035 K 27 0,90 1 0,035 K K K 34 1,10 1 1/4 0,042 K K K K 41 1,30 1 1/2 0,050 K K K K 54 1,30 2 0,050 K K K K 54 1,60 2 0,063 K K K K 67 1,60 2 5/8 0,063 K K K 80 1,60 3 0,063 K K K = Kombitand 11

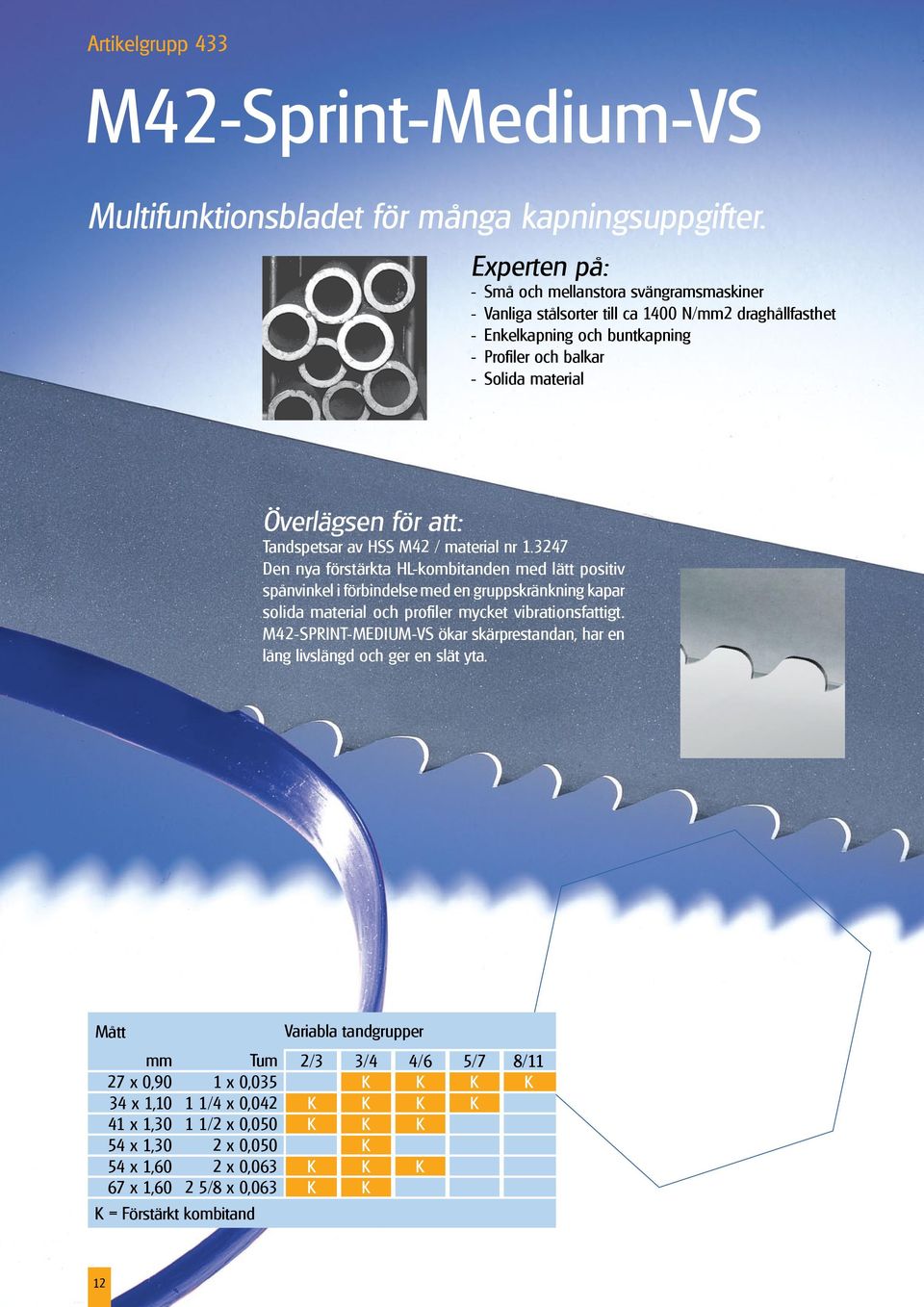

12 Artikelgrupp 433 M42-Sprint-Medium-VS Multifunktionsbladet för många kapningsuppgifter. Eperten på: - Små och mellanstora svängramsmaskiner - Vanliga stålsorter till ca 1400 N/mm2 draghållfasthet - Enkelkapning och buntkapning - Profiler och balkar - Solida material Överlägsen för att: Tandspetsar av HSS M42 / material nr Den nya förstärkta HL-kombitanden med lätt positiv spånvinkel i förbindelse med en gruppskränkning kapar solida material och profiler mycket vibrationsfattigt. M42-SPRINT-MEDIUM-VS ökar skärprestandan, har en lång livslängd och ger en slät yta. Variabla tandgrupper mm Tum 2/3 3/4 4/6 5/7 8/ ,90 1 0,035 K K K K 34 1,10 1 1/4 0,042 K K K K 41 1,30 1 1/2 0,050 K K K 54 1,30 2 0,050 K 54 1,60 2 0,063 K K K 67 1,60 2 5/8 0,063 K K K = Förstärkt kombitand 12

13 Artikelgrupp 434 M42-Maima-Sprint Lämplig för segt material och legeringar. Eperten på: - Långspånat stål - Rost- och syrabeständigt stål - Titanlegeringar - Specialbrons - Kopparlegeringar - Nickelbaslegeringar - Eotiska, svårkapade legeringar - Solida material med mellanstora mått Överlägsen för att: Tandspetsar av HSS M42 / material nr Kombitanden med en etremt positiv spånvinkel i förbindelse med gruppskränkningen kapar aggressivt i segt material och genererar en ren och slät yta. Den vibrationsfattiga kapningsproceduren ger en lång livslängd. Variabla tandgrupper mm Tum 1,4/2 2/3 3/4 27 0,90 1 0,035 K 34 1,10 1 1/4 0,042 K K 41 1,30 1 1/2 0,050 K K 54 1,30 2 0,050 K 54 1,60 2 0,063 K K K K = Kombitand 13

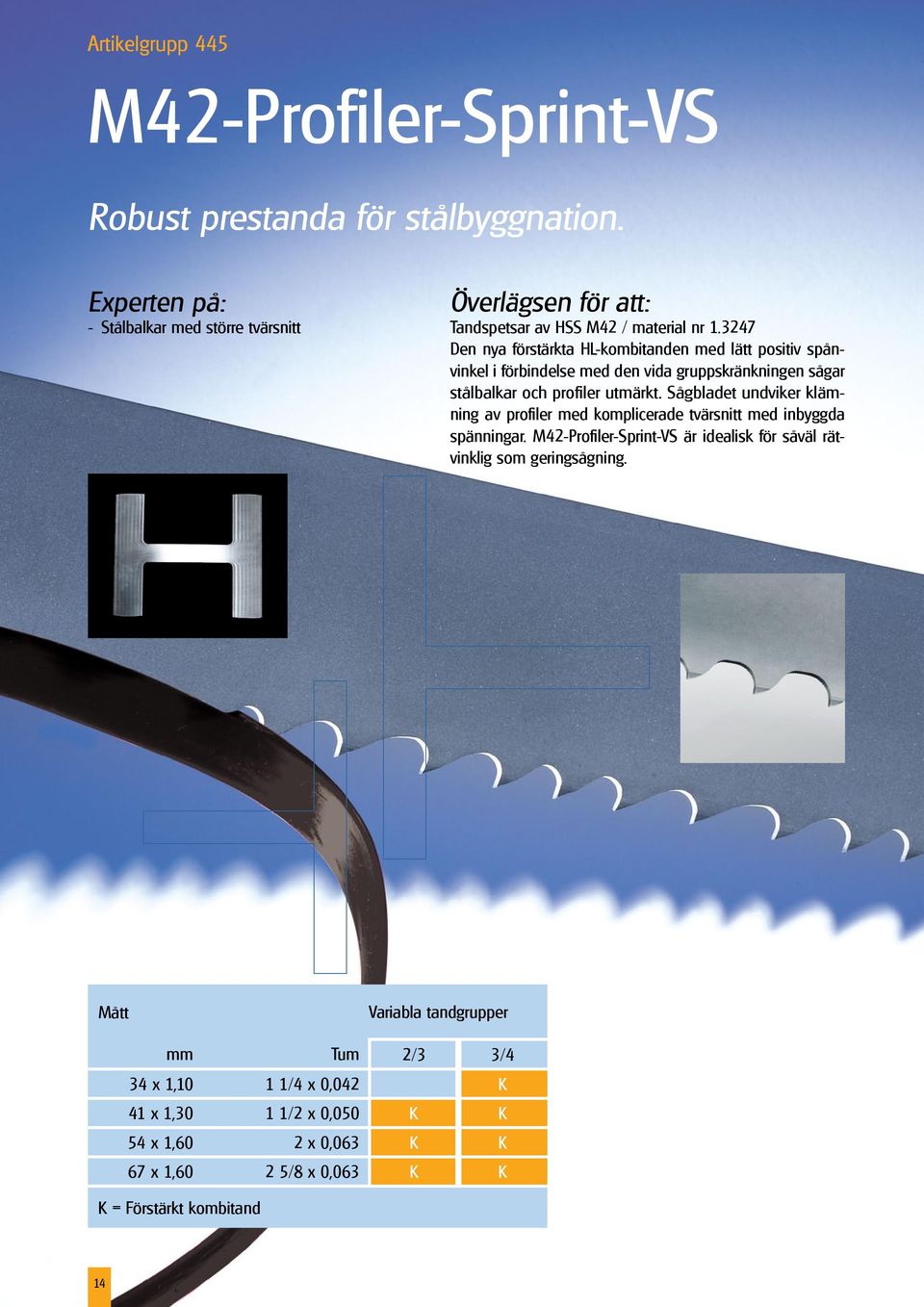

14 Artikelgrupp 445 M42-Profiler-Sprint-VS Robust prestanda för stålbyggnation. Eperten på: - Stålbalkar med större tvärsnitt Överlägsen för att: Tandspetsar av HSS M42 / material nr Den nya förstärkta HL-kombitanden med lätt positiv spånvinkel i förbindelse med den vida gruppskränkningen sågar stålbalkar och profiler utmärkt. Sågbladet undviker klämning av profiler med komplicerade tvärsnitt med inbyggda spänningar. M42-Profiler-Sprint-VS är idealisk för såväl rätvinklig som geringsågning. Variabla tandgrupper mm Tum 2/3 3/4 34 1,10 1 1/4 0,042 K 41 1,30 1 1/2 0,050 K K 54 1,60 2 0,063 K K 67 1,60 2 5/8 0,063 K K K = Förstärkt kombitand 14

15 Artikelgrupp 426 M42-Alucut-Plus Artikelgrupp 436 M42-Alucut-Sprint Lätt skärning genom lättmetall. Eperten på: - Ren aluminium och aluminiumlegeringar - Alla dimensioner Överlägsen för att: Tandspetsar av HSS M42 / material nr Haktanden med positiv spånvinkel i förbindelse med en standardskränkning lämpar sig som utmärkt kapare för alla tvärsnitt. M42-ALUCUT-PLUS har en lång livslängd och genererar en slät yta. Skär genom aluminium utan att klämma. Eperten på: - Ren aluminium och aluminiumlegeringar - Material med egenspänning som kan klämma fast - Starkare solida material och profiler med tjocka väggar Överlägsen för att: Tandspetsar av HSS M42 / material nr Kombitanden med en positiv spånvinkel i förbindelse med en gruppskränkning förhindrar fastklämning och kapar större mått speciellt vibrationsfattigt. M42 ALU- CUT-SPRINT har lång livslängd och genererar en slät yta. Tänder per tum mm Tum ,90 3/8 0,035 H H 13 0,65 1/2 0,025 H H 13 0,90 1/2 0,035 H H H 20 0,90 3/4 0,035 H 27 0,90 1 0,035 H H H = Haktand Variabla tandgrupper mm tum 2/3 3/4 27 0,90 1 0,035 K K 34 1,10 1 1/4 0,042 K K K = Kombitand 15

16 Artikelgrupp 437 M42-Taifun-Sprint Sågar övertygande vid speciallegeringar och svårbearbetat material. Eperten på: - Rost- och syrabeständigt stål - Värmebeständigt stål - Titanlegeringar - Nickelbaslegeringar Variabla tandgrupper mm Tum 0,75/1,25 1,4/2 2/3 3/4 27 0,90 1 0,035 K K 34 1,10 1 1/4 0,042 K K K 41 1,30 1 1/2 0,050 K K K 54 1,30 2 0,050 K K K 54 1,60 2 0,063 K K K 67 1,60 2 5/8 0,063 K K K 80 1,60 3 0,063 K K K = Kombitand Överlägsen för att: Precisa borazonslipade tandspetsar av HSS M42 / Material nr Kombitandningen med slipad skärgeometri och en positiv spånvinkel i förbindelse med gruppskränkningen genererar en optimal spånuppdelning. Styrningständer säkrar en eakt bandstyrning vilket garanterar utmärkt skäryta och lång livslängd. 16

17 Artikelgrupp 438 M42-Taifun-Maima Perfekta skär av segt material och legeringar. Eperten på: - Långspånat stål - Rost- och syrabeständigt stål - Titanlegeringar - Specialbrons - Kopparlegeringar - Nickelbaslegeringar - Eotiska, svårkapade legeringar Överlägsen för att: Precisa borazonslipade tandspetsar av HSS M42 / material nr Kombitandningen med en etremt positiv spånvinkel och den slipade skärgeometrin genererar tillsammans med gruppskränkning en överlägsen spånuppdelning. Styrningständer säkrar eakt, vibrationsfattig bandgång, vilket resulterar i optimal skäryta och lång livslängd. Variabla tandgrupper mm Tum 1,4/2 2/3 3/4 34 1,10 1 1/4 0,042 K K 41 1,30 1 1/2 0,050 K K 54 1,30 2 0,050 K 54 1,60 2 0,063 K K K K = Kombitand 17

18 Artikelgrupp 531 M51-Sprint-Plus Etra slittåliga tänder för stål och legeringar med mellanstora dimensioner. Eperten på: - Vanliga stålsorter till ca 1700 N/mm 2 draghållfasthet - Rost- och syrabeständigt stål - Nickelbaslegeringar - Titan och specialbrons - Solida material med mellanstora dimensioner - Profiler med tjocka väggar Överlägsen för att: Tandspetsar av HSS M51 / material nr Kombitanden med en etremt positiv spånvinkel i förbindelse med gruppskränkningen kapar även tvärsnitt av solida material speciellt vibrationsfattigt. Tandspetsarna av HSS M 51 ökar dessutom bandets livslängd, speciellt vid svårbearbetade material. Variabla tandgrupper mm Tum 1,4/2 2/3 3/4 4/6 27 0,90 1 0,035 K K K 34 1,10 1 1/4 0,042 K K K 41 1,30 1 1/2 0,050 K K K 54 1,60 2 0,063 K K 67 1,60 2 5/8 0,063 K K K = Kombitand 18

19 Artikelgrupp 537 M51-Taifun-Maima Etremt motståndskraftiga och slipade tänder för stål och legeringar med mellanstora dimensioner. Eperten på: - Vanliga stålsorter till ca 1700 N/mm 2 draghållfasthet - Rost- och syrabeständigt stål - Nickelbaslegeringar - Titan och specialbrons - Solida material med mellanstora dimensioner Överlägsen för att: Precisa borazonslipade tandspetsar av HSS M51 / material nr Kombitandningen med en etremt positiv spånvinkel och en speciellt slipad skärgeometri genererar tillsammans med gruppskränkningen en överlägsen spånuppdelning. Den utmärkta skärytan garanteras tack vare styrningständer och en vibrationsfattig gång. Den långa livslängden för detta band garanterar hög lönsamhet. Variabla tandgrupper mm Tum 0,75/1,25 1/1,5 1,4/2 2/3 3/4 34 1,10 1 1/4 0,042 K K 41 1,30 1 1/2 0,050 K K K 54 1,60 2 0,063 K K K K 67 1,60 2 5/8 0,063 K K K 80 1,60 3 0,063 K K K = Kombitand 19

20 Artikelgrupp 544 Blizzard-Sprint Effektiv vid stora dimensioner och svårbearbetade legeringar. Eperten på: - Större tvärsnitt - Stål med hög hållfasthet - Långspånat material - Rost- och syrabeständigt stål - Titanlegeringar - Nickelbaslegeringar - Specialbrons Variabla tandgrupper mm Tum 0,75/1,25 1/1,5 1,4/2 2/3 41 1,30 1 1/2 0,050 K K 54 1,60 2 0,063 K* K K K 67 1,60 2 5/8 0,063 K K K K 80 1,60 3 0,063 K K K = Kombitand med specialgeometri * = specialartiklar Överlägsen för att: Precist utformade tandningar och optimalt härdade tandspetsar (68-69 HRC) ger perfekt ytbeskaffenhet hos det bearbatade materialet. Etremt positiv spånvinkel i förbindelse med en gruppskränkning genererar släta och raka skärytor. Korta skärtider och lång livslängd övertygar med BLIZZARD-SPRINT. 20

21 Hårdmetall Vad gör det så effektivt? 1:a steget Bärarband 2:a steget Kapning för HM-tänder 3:e steget Ihopsvetsning med bärarbandet 4:e steget Basslipning 5:e och 6:e steget Följdslipning Fleibel: Bärarbandet för hårdmetallbandsågbladet består av speciellt legerat seghärdat stål. Etremt tålig: Tandspetsarna består av speciella hårdmetallsorter. Perfekt förbunden: I en specialprocedur svetsas hårdmetalltänderna fast på bärarbandet. Bandsågbladgeometri Utmärkta i ARNTZ tillverkningsprogram är prestationsstarka hårdmetall bandsågblad. De påsvetsade hårdmetalltänderna är försedda med olika skärgeometrier. Dessa skärgeometrier når optimala spånuppdelningar och därmed högsta kapningsprestanda. De olika skärgeometrierna hos ARNTZ hårdmetall bandsågblad leder till vibrationsfattig sågning och rena och släta materialytor. Rätt användning: För att uppnå en optimal prestanda ska ARNTZ hårdmetall bandsågblad användas i bandsågmaskiner som är särskilt lämpade för detta. ARNTZ hårdmetall bandsågblad levereras som svetsade band och är perfekt anpassade till din såg, eller som rulle: mm i längder på ca 100 m 41, 54, 67 och 80 mm i längder på ca 50 m 21

22 Artikelgrupp 620 TC-Black-Line Hårdmetall bandsågblad med för- och efterskärgeometri För bearbetning av solida arbetsstycken i stål Eperten på: - Titan - Rost- och syrabeständigt stål - Nickelbaslegeringar - Värmebeständigt stål - Eotiska, svårkapade legeringar - Solida material med mellanstora och stora dimensioner Överlägsen för att: De påsvetsade, precisionsslipade tänderna i hårdmetall med optimal för- och efterskärgeometri möjliggör en vibrationsfattig sågning vid högsta kapningsprestanda och reducerade skärtider. Variabla tandgrupper mm Tum 0,75/1,25 1/1,5 1,4/2 2/3 3 3/4 27 0,90 1 0,035 K H K 34 1,10 1 1/4 0,042 K K 41 1,30 1 1/2 0,050 K K K 54 1,30 2 0,050 K K 54 1,60 2 0,063 K K K K 67 1,60 2 5/8 0,063 K K K K = Kombitand H = Haktand 22

23 Artikelgrupp 630 TC-Red-Line Hårdmetall bandsågblad med för- och efterskärgeometri För bearbetning av icke järn. Eperten på: - Ren aluminium - Aluminiumbrons och Ampco - Koppar - Mässing - Aluminium- och magnesiumgjutgods med sandandel Variabla tandgrupper mm Tum 0,75/1,25 1/1,5 1,4/2 2/3 3 3/4 27 0,90 1 0,035 K H 34 1,10 1 1/4 0,042 K K 41 1,30 1 1/2 0,050 K K K 54 1,30 2 0,050 K K 54 1,60 2 0,063 K K K K 67 1,60 2 5/8 0,063 K K K K = Kombitand H = Haktand 23

24 Artikelgrupp 650 VC-Silver-Line Hårdmetall bandsågblad med multispångeometri För bearbetning av solida arbetsstycken i stål och icke järn. Eperten på: - Solida material med mellanstora och stora dimensioner - Rost- och syrabeständigt stål - Speciallegeringar - Värmebeständigt stål - Varmarbetat stål - Kallarbetsstål Överlägsen för att: - Seghärdat stål till 1900 N/mm 2 De påsvetsade, precisionsslipade tänderna i hårdmetall - Aluminium-kisellegeringar med multispångeometri möjliggör en vibrationsfattig - Koppar- nickellegeringar sågning vid högsta kapningsprestanda och förlängd - Titan livslängd. - Ampco - Zirconium Variabla tandgrupper mm Tum 0,75/1,25 1/1,5 1,4/2 2/3 3/4 27 0,90 1 0,035 K K 34 1,10 1 1/4 0,042 K K K 41 1,30 1 1/2 0,050 K K K 54 1,30 2 0,050 K K 54 1,60 2 0,063 K K K K 67 1,60 2 5/8 0,063 K K K 80 1,60 3 0,063 K K K = Kombitand Patent nr

25 Artikelgrupp 651 VC-Silver-Line-N Hårdmetall bandsågblad med multispångeometri och negativ skärvinkel För bearbeting av etremt hårda stålsorter. Eperten på: - Induktivt härdade kolvstänger - Stål med en hårdhet på upp till 62 HRC - Hårdförkromade arbetsstycken - Manganhaltigt hårdstål Variabla tandgrupper mm Tum 2/3 3/4 27 0,90 1 0,035 K K 34 1,10 1 1/4 0,042 K K 41 1,30 1 1/2 0,050 K K 54 1,60 2 0,063 K K = Kombitand Patent nr

26 Artikelgrupp 710, 711, 712 Dia-Navy-Line Sågbladet med diamantbeskiktning för kapning av diverse olika material. Eperten på: - Kisel (solcells- och elektronikindustrin) - Oidkeramik som t.e. aluminiumoid - Icke-oidkeramik - Kiselkarbid - Kiselnitrid - Borkarbid Överlägsen för att: Galvaniserade, diamantbeskiktade bandsågblad, med en diamanthårdhet på ca 9000 HV. Perfekt och absolut permanent förbundet med bärarbandet kapar diamanter svårseparerat material. Mindre arbetsstycken bearbetas för bästa ytfinish bäst med det slutna utförandet. Det partiella utförandet sörjer för bättre kylning och främjar transporten av slipavfall vilket gör det mest lämpat för kapning av stora arbetsstycken. ARNTZ Dia-Navy-Line bandsågblad finns tillgängliga med följande diamantstrukturer: FEPA US-Mesh mm Tum D / 200 D / 170 D / 140 D / 120 D / 100 D / ,50 3/8 0, ,50 1/2 0, ,50 5/8 0, ,50 3/4 0, ,90 3/4 0, ,70 1 0, ,90 1 1/4 0, ,50 1 1/2 0, ,90 1 1/2 0, ,90 2 0,035 ARNTZ diamant bandsågblad levereras enbart som svetsade band till sågen: Rekommenderad skärhastighet (Vc) = ca m/min. Utföranden som kan levereras Artikelgrupp 710 Artikelgrupp 711 Artikelgrupp 712 Slutet utförande Partiellt utförande Tandat utförande 26

27 Artikelgrupp 720, 721, 722 Dia-Yellow-Line... för sågning av diverse olika material. Eperten på: - Glas/kvarts - Granit/marmor/sandsten - Grafit - Byggmaterial som t.e. sandwich-material - Glasfiberförstärkta plaster (GFK) - Kolfiberförstärkta plaster (CFK) mm Tum 10 0,50 3/8 0, ,50 1/2 0, ,50 5/8 0, ,50 3/4 0, ,90 3/4 0, ,70 1 0, ,90 1 1/4 0, ,50 1 1/2 0, ,90 1 1/2 0, ,90 2 0,035 ARNTZ Dia-Yellow-Line bandsågblad finns tillgängliga med följande diamantstrukturer: FEPA US-Mesh D / 60 D / 50 D / 50 D / 35 D / 30 ARNTZ diamant bandsågblad levereras enbart som svetsade band till sågen. Rekommenderad skärhastighet (Vc) = ca m/min. Utföranden som kan levereras Artikelgrupp 720 Artikelgrupp 721 Artikelgrupp 722 Slutet utförande Partiellt utförande Tandat utförande 27

28 Kolstål Bandsågblad Artikelgrupp 100 CS-1 Fleibel bandrygg med Pin-Point-kvalitet och härdade tandspetsar. Tand per tum mm Tum ,65 1/4 0,025 H H N N N N N 10 0,65 3/8 0,025 H N H N H N N N N N 13 0,65 1/2 0,025 H N H N H N N N N N 16 0,80 5/8 0,032 H N H N N N N N 20 0,80 3/4 0,032 H N H N H N N N N N 25 0,90 1 0,035 H N N N N N N = Standardtand 0 o H = Haktand 10 o Artikelgrupp 110 CS-2-Plus Seghärdad och dynamisk belastbar bandrygg med härdade tandspetsar. För hög slittålighet och lång hållbarhet. Tand per tum mm Tum ,65 1/4 0,025 H N H N N N N N 8 0,65 5/16 0,025 H N H N N N N N 10 0,65 3/8 0,025 H H N H N N N N N 13 0,65 1/2 0,025 H N H N H N N N N N 16 0,80 5/8 0,032 H H H N N N N N 20 0,80 3/4 0,032 H N H N H N N N N N 25 0,90 1 0,035 H N H N H N N N N = Standardtand 0 o H = Haktand 10 o Under hittar du guiden "Användningsrådgivning för bandsågar", som snabbt ger information och hjälper dig att välja rätt bandsågsblad för dina kapningsuppgifter. 28

29 Professionella tillbehör och hjälpmedel Bandsågblad spänningsmätinstrument Fel bandsågbladspänning kan vara orsaken till att sågsnitt förlöper fel eller att bandsågbladet går sönder i förtid. Därför ska bandsågbladets spänning kontrolleras regelbundet för att tidigt identifiera förändringar på sågmaskinen. På ARNTZ spänningsmätinstrument kan både PSI liksom kg/cm 2 avläsas direkt. En detaljerad bruksanvisning, som förklarar valet och kontrollen av rätt bandsågbladsspänning, medföljer. Refraktometer En korrekt koncentration av kylsmörjmedel är viktig för att uppnå optimal livslängd på ARNTZ bandsågblad. För att kunna bestämma blandningsförhållandet direkt på plats rekommenderar vi att en ARNTZ refraktometer används. Rätt inkörning: Garanterar lång livstid. ARNTZ-metallbandsågblad måste, som alla verktyg, var rätt inkörda. Det garanterar lång livslängd och sparar verktygs- och reparationskostnader. De mycket vassa tandspetsarna får inte belastas helt när kapningen påbörjas. En för tidig överbelastning kan leda till att tänderna bryts av i förtid. Rätt inkörning ger en perfekt rundning av tandspetsarna. Bimetall bandsågblad På de första cm 2 skäryta arbetar sågbladet med halv frammatning vid rekommenderad skärhastighet (se tabellen på sidan 30). Efter motsvarande inkörningstid höjs frammatningen stegvis till det specificerade värdet. Om det vid början av kapningen förekommer vibrationer eller vibrationsljud måste den inställda skärhastigheten korrigeras något. Hårdmetall bandsågblad För inkörningen (minst de första 30 minuterna) rekommenderar vi följande inställningar: Materialtvärsnitt upp 600 mm skärhastighet = 30 m/min Frammatningsvärde = 5 mm/min Materialtvärsnitt över 600 mm skärhastighet = 25 m/min Frammatningsvärde = 3 mm/min Först när bandsågbladet arbetar helt vibrationsfritt kan skärhastigheten och frammatningen steg för steg höjas till önskat maimalt värde. Bandsågbladet arbetar felfritt så länge vibrationer inte hörs. 29

30 Tekniska riktvärden För bimetall bandsågblad Material Förkortning DIN Material nr Skärhastighet Kylsmörjmedel V c (m/min) Bimetall Skärolja Emulsion Konstruktionsstål St 37 2 St 50 2 St Sätthärdningsstål C NiCr NiCrMo 2 16 MnCr 5 Automatstål 9 S S 20 Seghärdat stål C Mn 4 36 NiCr 6 34 CrNiMo 6 42 CrMo 4 Kullagerstål 100 Cr CrMn 6 Fjäderstål 65 Si 7 50 CrV 4 Olegerat verktygsstål C 125 W C 75 W Verktygsstål för kallarbete 125 Cr 1 X 210 Cr 12 X 155 CrVMo 12 1 X 42 Cr 13 X 165 CrV CrMo 5 X 32 CrMoV WCrV Verktygsstål för varmarbete 56 NiCrMoV Snabbstål S (E Mo5 Co5) S (M 42) S (DMo5) Ventilstål X 45 CrSi 9 3 X 45 CrNiW 18 9 Högvarmtåligt stål X 20 CrMoV 12 1 X 5 NiCrTi Värmeresistenta stål X 10 CrSi 6 X 10 CrAl 18 Rost- och syrabeständigt stål Gjutstål Gjutjärn X 15 CrNiSi X 5 CrNi (V2A) X 6 CrNiMoTi (V4A) GS-38 GS-60 GG-15 GG-30 GGG-50 GTW-40 GTS-65 Koppar KE-Cu Elektrolyt-Kupfer Mässing (koppar-zink-leg.) CuZn 10 CuZn 31 Si 1 Aluminiumbrons (koppar-aluminiumknådleg. CuAl 10 Fe 3 Mn 2 CuAl 8 Brons (koppar-tenn-leg.) CuSn 6 CuSn 6 Zn 6 Rödgjut (koppar-gjut-leg.) CuSn 10 Zn CuSn 5 ZnPb Högvarmtåliga nickellegeringar NiCr 20 TiAl NiCr 22 FeMo Aluminium och aluminiumlegeringar Al 99.5 AlMgSiPb G-AlSi 5 Mg Titan och titanlegeringar Ti Grade 1 TiAl 6 V 4 Termoplastiska plaster PVC Teflon, Hostalen Plaster med hård vävnad Resite Novote torr torr torr torr torr torr torr torr torr torr 30

31 För hårdmetall bandsågblad för bearbetning av stål Material Förkortning DIN Material nr Skärhastighet Tandningsrekommendation Materialtvärsnitt V c (m/min) mm mm mm ab 540 mm Konstruktionsstål St 37/ / Sätthärdningsstål St 52/60 C10/C15 16 MnCr 5 20 CrMo 5 21 NiCrMo / / Nitrerstål 34 CrAlNi 7 34 CrAlMo Automatstål 9 S Seghärdat stål C 35/45 42 CrMo 4 34 CrNiMo / Kullagerstål 100 Cr CrMo 7 3 Fjäderstål 65 Si 7 50 CrV 4 Verktygsstål C 125 W C 80 W 1 Verktygsstål för kallarbete Verktygsstål för varmarbete 125 Cr 1 X 210 Cr 12 X 155 CrVMO MnCrV 8 40 CrMnMo 7 X 40 CrMoV NiCrMoV 7 40 CrMnNiMo Snabbstål S S S S S Rost- och syra beständigt stål X 5 CrNi X 6CrNiMoTi X 20 Cr 13 Ventilstål X 45 CrSi 9 3 X 45 CrNiW 18 9 Högvarmtåligt stål X 12 CrCoNi X 20 CrMoWV 12 1 Värmeresistenta stål X 15 CrNiSi X 12 NiCrSi Speciallegeringar NiCr 19 NbMo NiMo 30 NiCr 13 Mo 6 Ti 3 NiCo 20 Cr 20 MoTi X 8 CrNiAlTi Seghärdat stål N/mm N/mm N/mm Härdat stål 50 HRC 55 HRC 60 HRC Gjutstål Gjutjärn GS-38 GS-60 GG-30 GGG För hårdmetall bandsågblad för bearbetning av icke järn Material Förkortning DIN Material nr Skärhastighet Tandningsrekommendation Materialtvärsnitt V c (m/min) mm mm mm ab 540 mm Aluminium och aluminiumlegeringar Al 99,5 AlMg 1 AlMg 3 AlMg 4.5Mn AlMgSi 1 KE-Cu E-Cu till 3000 m/min. till 3000 m/min. till 3000 m/min. till 3000 m/min. till 3000 m/min Koppar Mässing CuZn 39 Pb 3 VuZn 31 Si Tennbrons CuSn Rödgjut CuSn 5 ZnPb CuSn 10 Zn Aluminiumbrons CuAl CuAl 8 Fe CuAl 10 Ni 5 Fe 4 Titan och titanlegeringar Ti Grade 1 TiAl 6 V
