1 Installationsmateriel och passiva komponenter 1 /1

2

3 B Blindplugg SC Simplex och Duplex 37 D Dämpare Fasta - Standard 31 Dämpare Fasta - Teliagodkända 30 F Fiberuttag Mini 2xSCD 14 Fiberuttag ORM1 2xSCS/LCD 13 M Mark-/väggskåp - ORU 26 Markskarvbox - LCC 24 Markskarvbox FG-500, 650 och Markskåp - MSC 28 Markskåp - SNM48SIS 25 Mellanstycken SC låsbara 36 Mellanstycken Singelmod och Multimod - FTTx 33 Mellanstycken Singelmod och Multimod - Telekom 35 O ODF - ORMPM3U 288F 11 ODF - ORMPTR 1,5U och 2U 12 ODF - ORMPV1U 48F 10 ODF - ORMPV2U 96F 11 ODF Mikrorör 48F 10 ODF Standard 9 S Skarvblad SNM 29 Skarvkassett - EC2 (Stor) 7 Skarvkassett - KM1 6 Skarvkassett - SK121 (Stor) 7 Skarvkassett - SK123 7 Skarvkassett - Universal 6 Skarvkassettmodul - SAFeTNET 8 Splitter Fused 32 Splitter PLC 31 Svetshylshållare självhäftande 8 Svetshylsor Standard, Kompakt och Mini 37 V Väggbox - DTC 24F 22 Väggbox - SOP24 21 Väggbox 12F 21 Väggbox för skarvning - FM 96F 20 Väggbox för skarvning - SNM12 18 Väggbox för skarvning - SNM Väggbox för skarvning - SNM288VS 19 Väggbox för skarvning - SNM48 18 Väggbox för skarvning och terminering - FTB/A 15 Väggbox för skarvning och terminering - ORM24 16 Väggbox för skarvning och terminering - ORM48RD 16 Väggbox för skarvning och terminering - ORM5 14 Väggbox för skarvning och terminering - ORM8 15 Väggbox för skarvning och terminering - ORM96MIS 17 Väggboxar i aluminium för skarvning och terminering 17 1

4 E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA

5 E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA E-NUMMER SIDA

6 4

7 INSTALLATIONSMATERIEL OCH PASSIVA KOMPONENTER Mellanstycken 33 Dämpare 30 Fiberuttag 13 Svetshylsor 37 ODF:er 9 Skarvboxar / Skåp 14 Skarvkassetter 6 Splitter 31 5

8 Skarvkassett - Universal Skarvkassett 12F används för att slinga upp fiberöverskott, skydda och fixera svetshylsan. Kassetten kan monteras i ODF:er och skarvboxar. Hållare för svetshylsor, lock och dragavlastare beställs separat. Varje kassett rymmer två hållare och varje hållare rymmer 6 stycken svetshylsor. LWK skarvkassett inkl. LWD svetshylshållare och LWH-L lock LWK skarvkassett blå inkl. buntband 25st/fp LWD lock till skarvkassett LWK Transparent 25st/fp LWH-L skarvhållare till LWK Transparent 50st/fp LWZ-R, Dragavlastning 25st/fp Skarvkassett - KM1 Skarvkassett används för att slinga upp fiberöverskott, skydda och fixera svetshylsan. Kassetten kan monteras i ODF:er och skarvboxar. Hållare för svetshylsor och lock beställs separat. Varje kassett rymmer två hållare. KM1 skarvkassett svart Skarvkassett KM1 passar i alla våra standard ODF:er och skarvboxar ORM12/24/48 och SNM48/96 (ej ORM8 eller SNM12). Varje kassett rymmer (24*) fiber beroende på val av hållare som finns för 6, 8 eller 12* svetshylsor. Kassetten finns i svart eller vitt och locken i transparent eller vitt. (*Hållaren för 12 hylsor rekommenderas endast om man accepterar/ klarar kortare sling) Mått: 152x102x8mm KM1 skarvkassett svart 152x102x8mm KM1 skarvkassett vit 152x102x8mm Lock till skarvkassett KM1 Transparent Lock till KM1 skarvkassett vit till KM1 skarvkassett TS6 svetshylshållare 6-pos till KM1/KM2 och SK120/SK TS8 svetshylshållare 8-pos till KM1/KM2 och SK120/SK TS12 svetshylshållare 12-pos till KM1och SK121 TS6 svetshylshållare 6-pos TS8 svetshylshållare 8-pos TS12 svetshylshållare 12-pos 6

9 Skarvkassett - SK123 Skarvkassett används för att slinga upp fiberöverskott, skydda och fixera svetshylsan. Hållare för svetshylsor (12F) ingår men lock beställs separat. Skarvkassett SK123 passar i skarvbox SNM288VS. Skarvkassett - SK Skarvkassett SK123 inkl hållare för 12F SK123 lock Skarvkassett - EC2 (Stor) Skarvkassett 24F används för att slinga upp fiberöverskott, skydda och fixera svetshylsan. Kassetten kan monteras i ODF:er och skarvboxar. Hållare för svetshylsor ingår men lock måste beställas separat. Varje kassett rymmer två hållare och varje hållare rymmer 12 stycken svetshylsor. Kassetten passar i våra standar ODF:er och i de större skarvboxarna ORM48 och SNM144. Mått: 171,5x110x8mm. EC2 skarvkassett svart 24F EC2 skarvkassett svart 24F 171.5x110x8mm inkl. hållare Lock till skarvkassett EC2 Svart Skarvkassett - SK121 (Stor) Skarvkassett 24F används för att slinga upp fiberöverskott, skydda och fixera svetshylsan. Kassetten kan monteras i ODF:er och skarvboxar. Skarvkassett SK121 är lämplig när du behöver en rymligare kassett för t.ex. ribbon eller för splitterlösningar. Hållare för svetshylsor och lock beställs separat. Kassetten passar våra standard ODF:er och ORMPV1U. Varje kassett rymmer 24st enkelfiberhylsor, 12st 4-ribbon, 10st 8-ribbon eller 8st 12-ribbonhylsor. SK121 skarvkassett svart 24F Mått: 180x130x8mm SK121 skarvkassett svart 24F 180x130x8mm Lock till skarvkassett SK121 Grått TS12 svetshylshållare 12-pos till KM1och SK TS6 svetshylshållare ribbon och 3M fiberlock TS6 svetshylshållare ribbon med fiber 7

10 Svetshylshållare självhäftande Svetshylshållare med självhäftande undersida för 12 st svetshylsor (enkelfiber). Mått: 35,5x40x8mm. CTS12 Svetshylshållare 12-pos CTS12 Svetshylshållare 12-pos Gummi självhäftande 38x40x8mm Skarvkassettmodul - SAFeTNET Skarvkassett används för att slinga upp fiberöverskott, skydda och fixera svetshylsan. SAFeTNET är ett patenterat fiber management system med stor flexibilitet för användaren. Modulernas unika uppbyggnad möjliggör skyddad rangering av tuber och individuella fiber till valfri kassett. Skarvkassettmodulerna finns i två grundutföranden 6x6F, 3x12F samt en kombination av dessa som används för t.ex. splitterlösningar. SAFeTNET används i våra skarvskåpslösningar ORU Skarvkassettmodul 36/6 SC Svetskassettmodul 36/12 SE spridningsnät 3 kassetter Skarvkassettmodul SS Lock till Svetskassettmodul Skarvkassettmodul 36/6 SC Skarvkassettmodul 36/12 SE Skarvkassettmodul SS 8

11 ODF Standard Melbyes standard ODF:er är både utdragbara och delbara vilket skapar en snabb och säker hantering av fiber i 19 stativ. ODF:erna är utrustade med hållare för skarvkassetter och dragavlastningar för kabelns mittelement. Förberett för montering av förskruvning bak. Rekommenderade kassetter: KM1, 12F enkelfiber. EC2, 24F enkelfiber. SK121, 24F enkelfiber eller ribbon. ODF 19 1HE 24xSCD sliding Ett smart tillbehör när mikrotuber tas in i ODF:en är mikrotubhyllan som kan monteras bak på ODF:en ODF 19 1HE 24xSCD sliding Svart, djup 210mm för tubhylla ODF 19 2HE 48xSCD sliding Svart, djup 230mm för tubhylla ODF 19 3HE 72xSCD sliding Svart, djup 230mm ODF 19 4HE 96xSCD sliding Svart, djup 230mm Mikrotubhylla 36x5 mm tuber till ODF och Fiberinstallationskit för ODF ODF 19 2HE 48xSCD sliding ODF 19 3HE 72xSCD sliding ODF 19 4HE 96xSCD sliding ODF 19 1HE 24xSCD sliding med mikrotubhylla Mikrotubhylla 36x5 mm tuber Fiberinstallationskit för ODF 9

12 ODF 19 1HE 24xSCD blåsfiber ODF Mikrorör 48F En ODF (optical distribution frame) som kan hantera både mikrorör och fiberterminering. Den är en höjdenhet (1U) och avsedd för montage i 19 stativ. ODF:en har två sektioner, en sektion hanterar mikrorören och den andra hanterar fiber och terminering. Lösningen ger full åtkomst framifrån för enkel installation och framtida kompletteringar. Den är utdragbar och kan hantera upp till 48F (24xSCD) och 48 st 5mm mikrorör. Den är svart och 290mm djup. Levereras med korgmutter, fiberrangeringsbyglar, buntband och kardborreband för dragavlastning. Anpassad för 24F skarvkassett EC2 som beställs separat ODF 19 1HE 24xSCD blåsfiber inkl kam för 48x5mm mikrotuber Kam till blåsfiber ODF 24x7mm till blåsfiber ODF # Kam till blåsfiber ODF 24x7mm ODF 19 1HE 24xSCD blåsfiber Kam 48x5mm ODF - ORMPV1U 48F ORMPV1U är en utsvängbar ODF med kabel-/duktingång från vänster sida eller bakifrån och rangering åt höger. Vinklade adapterhållare och skyddslucka på gångjärn med märkning/förteckning på insidan. Adapterhållare finns i en mängd utföranden (SC/ST/FC/E2000) och kan även kundanpassas. ORMPV1U 48F ODF 19 1H Anpassad för skarvkassett SK121 ( ). Mått: 436x43x280mm ORMPV1U 48F ODF 19 1H svängbar exkl panel ORMPV1U adapterpanel 24xSCS ORMPV1U adapterpanel 36xSCS ORMPV1U adapterpanel 24xSCD ORMPV1U adapterpanel 24xSCS ORMPV1U adapterpanel 36xSCS ORMPV1U adapterpanel 24xSCD 10

13 ODF - ORMPV2U 96F ORMPV2U är en utsvängbar ODF med kabel-/duktingång från vänster sida eller bakifrån och rangering åt höger. Vinklade adapterhållare och skyddslucka på gångjärn med märkning/förteckning på insidan. Adapterhållare finns i en mängd utföranden (SC/ST/FC/E2000) och kan även kundanpassas. Anpassad för skarvkassett SK121 ( ). Mått: 436x88x282mm ORMPV2U 96F ODF 19 2H ORMPV2U 96F ODF 19 2H svängbar exkl. panel ORMPV2U adapterpanel 96xSCS ORMPV2U adapterpanel 48xSCD ORMPV2U Skarvkassett paket 96F inkl. lock/hållare/gångjärn ORMPV2U adapterpanel 96xSCS ORMPV2U adapterpanel 48xSCD ORMPV2U Skarvkassett paket 96F ODF - ORMPM3U 288F En moduluppbyggd ODF för 12 st moduler. Varje modul rymmer 12 st SC Simplex eller 12 st LC Duplex mellanstycken. Modulen rymmer 2 st KM1 skarvkassetter ( ). Anpassad för skarvkassett KM1 ( ). Mått: 483x130x250mm (justerbart djup). ORMPM3U med monterad frontpanel och plexiskydd ORMPM3U 288F ODF 19 3U modulär exkl. moduler ORMPM3U modul 12xSCS/LCD exkl. Kassett ORMPM3U slingbox 19 1HE ORMPM3U slingbox 19 2HE Frontpanel för patchkablage rangering Plexiskydd för frontpanel Bakre kabelhylla 3HE för rangering Bakre kabelhylla 4HE för rangering 11

14 ODF - ORMPTR 1,5U och 2U En robust utdragbar ODF för snabb och säker hantering av fiber i 19" stativ. ODF:erna är utrustade med hållare för skarvkassetter och dragavlastning för kabelns mittelement. Adapterpaneler finns även för ST/FC/E2000. ORMPTR2U med monterad frontpanel och plexiskydd. Mått: 1,5U 66x483x282mm Mått: 2U 88x483x357mm ORMPTR1.5U 48F ODF 19 utdragbar exkl panel Adapterpanel 24xSCD till ORMPTR1.5U Adapterpanel 12xSCS till ORMPTR1.5U Rangerpanel hög plexiglas skydd Rangerpanel låg plexiglas skydd Hylla för kabelrangering ORMPTR2U 96F ODF 19 utdragbar exkl panel 12

15 Fiberuttag ORM1 2xSCS/LCD Litet och smidigt IP30 klassat fiberuttag för inomhusmontage i vit ABS plast (RAL 9003). Uttaget är anpassat för G657 fiber och rymmer 1 eller 2 SC simplex eller LC duplex mellanstycken. Kabel eller tub med max diameter 6mm kan tas in från alla fyra sidor eller underifrån. Levereras med både kort och långt täcklock. Det långa locket täcker mellanstycken och kontakter på patchkablaget för ett enkelt mekaniskt skydd. Mått: 81x81x25mm (kort lock). Mått: 81x116x25mm (långt lock). ORM1 fiberuttag G657 2xSCS/LCD Som tillbehör finns gummiförslutning som gör uttaget IP54 klassat ORM1 fiberuttag G657 2xSCS/LCD IP Förhöjningsram vägg 28 mm till ORM Distansram apparatdosa 12 mm till ORM1 Distansram/ Förhöjningsram 13

16 Fiberuttag Mini 2xSCD Ett litet och smidigt fiberuttag för G652 fiber med integrerad skarvkassett för montage inomhus. Den integrerade skarvkassetten säkerställer att minsta böjradie för fibern bibehålls (30mm). I uttaget kan en eller två SCD mellanstycken monteras och kabeln eller blåsfibertuben tas in antingen underifrån eller bakifrån. Fiberuttag 2xSCD inkl. skarvkassett. Fiberuttaget levereras med fästmaterial, 4st 40mm svetshylsor och skyddskåpor för kontakterna. Fiberuttaget kan anslutas direkt mot fasadgenomföring CLI ( ). Mått: 120x80x25mm Fiberuttag 2xSCD inkl. kassett 120x80x25mm Väggbox för skarvning och terminering - ORM5 Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå PC/ABS plast (RAL 7035). Levereras komplett med skarvkassett 12F med gångjärn, gummipackningar, adapterhållare för SC duplex/simplex hålbild, skruv och plugg. Boxen rymmer ett ändstopp med kabeltätning för max 16mm tub. Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V0. Kabelgenomföringar nedåt: 1x(3-16mm) + 2x(5-10mm) + 2x(1,8-3mm) Kabelgenomföringar inåt: 2x(3-10mm) ORM5 väggbox 2xSCD/ LCQ IP54 Yttermått: 235x156x45mm. ORM ORM5 väggbox 2xSCD/LCQ IP54 inkl kassett 12F och lås ORM5 väggbox 2xSCD/LCQ IP54 ORM5 väggbox 2xSCD/LCQ IP54 ORM5 väggbox 2xSCD/LCQ IP54 ORM5 väggbox 2xSCD/LCQ IP54 ORM5 väggbox 2xSCD/LCQ IP54 14

17 Väggbox för skarvning och terminering - FTB/A Robust IP54 klassad väggbox med snäpplock. Lämplig för inom-/utomhus montage i ljusgrå polykarbonat (RAL 7035). Levereras komplett med skarvhållare, gummipackningar, adapterhållare för SC simplex hålbild och skruv. Boxen rymmer ett ändstopp med kabeltätning för max 16mm tub. Kabelgenomföringar nedåt: 2x16mm Kabelgenomföringar inåt: oval 2x(1x1,5mm) Skyddsklass (EN 60529): IP54 Slaghållfasthet (EN 62262): IK08 Elektrisk kapslingsklass: Total isolation Halogenfri (DIN/VDE 0472, Part 815): 1 UV resistens: UL 508 Brandklassificering: UL 94 V0 Glödtrådstest (IEC ) C: 960 NEMA klass: NEMA 1, 2, 3R Temperaturområde: -40 C till 80 C Yttermått: 190x130x43mm FTB/A Väggbox FTB-A 4xSCS/LCD IP54 exkl lås, inkl skarvhållare Lås till FTB med två nycklar Lås till FTB box Väggbox för skarvning och terminering - ORM8 Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå PC/ABS plast (RAL 7035). Levereras komplett med skarvkassett 8F med gångjärn, bottenplatta med skyddskåpa och förskruvningar. Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V0. 2xPG16/4x3 + 1xPG9/2.5 8mm. Yttermått med bottenplatta/kåpa 255x103x93mm. Yttermått utan bottenplatta/kåpa 185x103x83mm. ORM8 väggbox 4xSCD IP ORM8 väggbox 4xSCD IP54 inkl kassett & skyddskåpa Bottenplatta och skyddskåpa till ORM8, SNM8 & SNM12 15

18 Väggbox för skarvning och terminering - ORM24 Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå PC/ABS plast (RAL 7035). Levereras med adapterplåt 12xSC duplex. Finns i två utföranden med olika kabelgenomföringar. För höjd säkerhet kan låsbar delningsplåt monteras. Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V : 2xPG13.5/5 12mm + 1xPG29/24x1.8-3mm : 1xOmega (midspan) + 1xPG29/24x1.8-3mm. ORM12/24 väggbox 12xSCD IP54 med delningsplåt Yttermått 319x205x118mm. Skarvkassett KM1 och delningsplåt beställs separat ORM12/24 väggbox 12xSCD IP54 exkl kass 2xPG13.5 1xPG29/ ORM12/24 väggbox 12xSCD IP54 exkl kass 1xOMEGA 4xPG16/ ORM12/24 delningsplåt med lås för kund/operatör inkl lås ORM12/24 delningsplåt med lås Väggbox för skarvning och terminering - ORM48RD Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå fiberglas polyester (RAL 7035). Levereras utan adapterplåt. Finns i två utföranden med olika kabelgenomföringar. Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V0. ORM48RD väggbox IP : 2xPG13.5/1x5-12mm + 2xPG29/24x1.8-3mm : 1xOmega (midspan) + 4xPG29/24x1.8-3mm. Yttermått 372x303x121mm. Adapterplåt och skarvkassett EC2 beställs separat ORM48RD väggbox IP54 2xPG13.5 2xPG29/ ORM48RD väggbox IP54 1xOmega 4xPG29/ ORM48RD adapterpanel 24xSCS till ORM48RD ORM48RD adapterpanel 24xSCD till ORM48RD ORM48RD adapterpanel 24xSCS ORM48RD adapterpanel 24xSCD 16

19 Väggbox för skarvning och terminering - ORM96MIS Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå PVC/ABS plast (RAL 7035). Adapterplåt för 48xSC duplex ingår. Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V0. Kabelgenomföringar: 2xPG13.5/1x5-12mm + 2xPG29/24x1.8-3mm + 1xOmega (midspan) Yttermått 585x390x173mm. Skarvkassetter SK123 beställs separat, max 18 kassetter per box. ORM96 MIS väggbox 96F Väggbox ORM48RD ORM96 MIS väggbox 96F 2xPG13.5, 4xPG29/24, 1xOmega ORM96 MIS väggbox 96F Väggboxar i aluminium för skarvning och terminering Låsbara väggboxar för inomhusmontage i beige aluminium. Levereras med skarvkassetter, fiberrangering och adapterhållare för SC duplex hålbild. Kabelingång både uppifrån och nedifrån Väggskåp 3xSCD Beigelack Alu ink Kass & Tillb 225x225x60mm Väggskåp 6xSCD Beigelack Alu ink Kass & Tillb 300x300x80mm Väggskåp 12xSCD Beigelack Alu ink Kass & Tillb 370x350x80mm Väggskåp 24xSCD Beigelack Alu ink Kass & Tillb 370x350x110mm Väggskåp 48xSCD Beigelack Alu ink Kass & Tillb 600x480x150mm 17

20 Väggbox för skarvning - SNM12 Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå PC/ABS plast (RAL 7035). Levereras med skarvkassett 12F med gångjärn och förskruvningar. Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V0. 2xPG16/4x3mm + 1xPG9/2.5 8mm. Bottenplatta/skyddskåpa beställs separat. SNM12 skarvbox 12F IP54 Yttermått utan bottenplatta/kåpa 185x103x83 mm. Yttermått med bottenplatta/kåpa 255x103x93 mm SNM12 skarvbox 12F IP54 inkl. 12-pos kassett 2xPG16/4+1xPG Bottenplatta och skyddskåpa till ORM8, SNM8 & SNM12 SNM12 skarvbox 12F IP54 Bottenplatta och skyddskåpa Väggbox för skarvning - SNM48 Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå PC/ABS plast (RAL 7035). Finns i två utföranden med olika kabelgenomföringar. Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V0. Skarvkassetter beställs separat, max 4 st per box. SNM48 skarvbox 48F IP54 Rekommenderade kassetter: KM1, 12F enkelfiber. EC2, 24F enkelfiber. SK121, 24F enkelfiber eller ribbon : 2xPG13.5/5 12mm + 1xPG29/24x1.8-3mm : 1xOmega (midspan) + 1xPG29/24x1.8-3mm. Yttermått: 319x205x118mm SNM48 skarvbox 48F IP54 2xPG13.5+1xPG29/ SNM48 skarvbox 48F IP54 1xPG29/24, 1xomega (midspan) SNM48 skarvbox 48F IP54 18

21 Väggbox för skarvning - SNM144 Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå fiberglas polyester (RAL 7035). Finns i två utföranden med olika kabelgenomföringar. Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V0. Skarvkassett beställs separat, max 6 st per box. Rekommenderade kassetter: KM1, 12F enkelfiber. EC2, 24F enkelfiber. SK121, 24F enkelfiber eller ribbon. SNM144 skarvbox 144F IP54, 8xPG : 8xPG13.5/1x5-12mm : 1xOmega (midspan) + 2xPG13.5/1x5-12mm + 2xPG29/24x1.8-3mm. Yttermått: 372x303x121mm SNM144 skarvbox 144F IP54 8xPG13, SNM144 skarvbox 144F IP54 2xPG13,5 2xPG29/24, 1xomega SNM144 skarvbox 144F IP54, 2xPG13,5 2xPG29/24, 1xomega Väggbox för skarvning - SNM288VS Robust IP54 klassad låsbar väggbox för inom-/utomhus montage i ljusgrå fiberglas polyester (RAL 7035). Boxen är UV-stabil, halogenfri och brandklassad enligt UL94-V0. Skarvkassett SK123 beställs separat, max 24 st per box. 4xPG13,5/1x5-12mm + 6xPG29/24x1,8-3mm + 1xOmega (midspan) Yttermått: 597x436x231mm. SNM288VS skarvbox 288F IP SNM288VS skarvbox 288F IP54 4xPG13.5, 6xPG29/24, 1xomega 19

22 Väggbox för skarvning - FM 96F Robust IP65 klassad väggbox för utomhus montage i ljusgrå (RAL 7035) ABS plast. I boxen kan 96 fiber skarvas från två inkommande kablar alternativt ett midspan mot 48 abonnentkablar (2F). Den levereras komplett med skarvkassetter (12F/kassett), fiberrangering, packningar och väggfäste. Den unika bottenplattan gör det möjligt att ansluta upp till 48 abonnentrör/kablar bara genom att trycka dit dem och då blir de automatiskt dragavlastade och tätade mot boxen. Kabelgenomföringar: : 2st 6,3-7,4mm kablar samt 48st 4,0±0,2mm abonnentrör/kablar : 2st 6,3-7,4mm kablar samt 48st 7,0±0,2mm abonnentrör/kablar : 2st 6,3-7,4mm kablar samt 48st 8,0±0,2mm abonnentrör/kablar : 1st midspan 6,3-8,3mm samt 48st 4,0±0,2mm abonnentrör/kablar : 1st midspan 6,3-8,3mm samt 48st 7,0±0,2mm abonnentrör/kablar : 1st midspan 6,3-8,3mm samt 48st 8,0±0,2mm abonnentrör/kablar Skyddsklass (EN 60529): IP65 Slaghållfasthet (EN 62262): IK08 Halogenfri Temperaturområde: -35 C till +60 C (installation -10 C till +60 C) Vikt: 3kg Svetshylsor:?2,4xL45mm Yttermått: H390xB220xD150mm Väggbox FM 96F Mått HxBxD (mm) Skarvbox FM 96F 48x4+2x7 IP65 inkl kassetter, väggfäste 390 x 220 x Skarvbox FM 96F 48x7+2x7 IP65 inkl kassetter, väggfäste 390 x 220 x Skarvbox FM 96F 48x8+2x7 IP65 inkl kassetter, väggfäste 390 x 220 x Skarvbox FM 96F 48x4+MS IP65 inkl kassetter, väggfäste 390 x 220 x Skarvbox FM 96F 48x7+MS IP65 inkl kassetter, väggfäste 390 x 220 x Skarvbox FM 96F 48x8+MS IP65 inkl kassetter, väggfäste 390 x 220 x 150 FM 96F monterad i skåp FM 96F monterad i skåp FM 96F monterad på vägg FM 96F monterad på vägg FM 96F bottenplatta FM 96F bottenplatta FM 96F fiberrangering 20

23 Väggbox - SOP24 Mångsidig IP30 klassad låsbar väggbox för inomhusmontage i ljusgrå PC/ABS plast (RAL7035). Används för skarvning och fördelning av både tuber och kabel. Boxen har totalt 12 st knockout portar 40x40mm eller 4 st 161x60mm. SOP24 är fullt delbar och kan därför monteras över redan befintliga tuber och kabel. Levereras med 2 st gummigenomföringar 40x40mm. Komplettera med skarvkassett KM1 (max 2 st) och extra genomföringar. Boxen är brandklassad enligt UL94-V0. Yttermått: 296x206x108mm SOP24 skarv-/droppbox IP SOP24 skarv-/droppbox IP30 inkl 2st genomföringar Genomföring 40x40mm till SOP24 för U 25mm St SOP24 skarv-/droppbox IP30 SOP24 skarv-/droppbox IP30 Genomföring 40x40mm till SOP24 Väggbox 12F Väggbox för skarvning av upp till 12F med integrerad skarvkassett. Boxen kan monteras inomhus på vägg eller utomhus i skåp, kapslingen håller IP45. Boxen används för skarvning av stamkabel till flera abonnentkablar. Den är utformad för att både kunna hantera traditionell kabel och blåsfiber eller en kombination av dessa. Inkommande stamkabel kan vara max 18,6mm och tas in antingen under- eller ovanifrån, även dropp av blåsfibertub fungerar. Max 12 st abonnentkablar tas in underifrån. Om blåstuber används ansluts dessa mot boxen med hjälp av ODF - snabkopplingar ( ). Skarv-/dropp box vägg 12F IP45 Boxen är brandklassad enligt UL94-V0. Mått: 230x160x60mm Skarv-/dropp box vägg 12F IP45 230x160x60mm Installationskit för 12 kablar till

24 Väggbox - DTC 24F Mycket robust väggbox för skarvning av upp till 24 fiber. Boxen är avsedd för utomhusbruk och håller IP68. Boxen har fyra kabelinföringar och levereras i två standardutföranden med 4 st kabelpackningar och hållare för enkelfiberhylsor. Mått: 231x188x43 mm. DTC skarv-/droppbox 24F IP : För kabel med ytterdiameter 3,2-6,4mm (4st packningar ingår) : För kabel med ytterdiameter 6,4-9,4mm (4st packningar ingår) DTC skarv-/droppbox 24F IP68 för kabel mm DTC skarv-/droppbox 24F IP68 för kabel 6,4-9,4mm DTC packning 6,4-9,5mm 4st/pk till skarvbox DTC DTC skarv-/droppbox 24F IP68 DTC skarv-/droppbox 24F IP68 DTC skarv-/droppbox 24F IP68 22

25 Markskarvbox FG-500, 650 och 800 Markskarvboxar IP68 för installation utomhus, direkt i mark och luft (ADSS). Kan användas för de flesta typer av fiberkablar; unitube, multitube, tight buffer och ribbon. Boxarna kan monteras på påle, vägg, mast, i brunnar, skåp eller på lina. Boxen kan förses med hänglås för att öka säkerheten. Installationen är snabb och enkel, finns inga lösa delar och det behövs ingen varmkrymp. Försegling mellan box och kabel görs med silikonpackningar som finns för olika kabeldimensioner och som enkel- eller multigenomgång. FG-500: 4st kabelingångar (2xexpress port+2xdropp port) FG-650: 5st kabelingångar (2xexpress port+3xdropp port) FG-800: 7st kabelingångar (2xexpress port+5xdropp port) FG-500/650/800 Express portarna som levereras med boxen kan användas för att göra en midspan installation. För att nyttja dropp portarna måste dropp port kit och packningar beställas separat eller som ett komplett kit som även innehåller blindplugg. Med boxen levereras två stycken A packningar. FG-500: Plats för 4 st 36F slide & lock skarvkassetter enkelfiber (1 st ingår) FG-650: Plats för 5 st 24F eller 48F slide & lock skarvkassetter enkelfiber eller 2 st 216F ribbon kassetter FG-800: Plats för 9 st 24F, 48F eller 72F slide & lock skarvkassetter enkelfiber Mått FG-500: Längd 515mm, Diameter 135mm Mått FG-650: Längd 621mm, Diameter 165mm Mått FG-800: Längd 664mm, Diameter 203mm Boxarna är testade enligt Bellcore General Requirement GR-771-CORE FG-500 skarvbox 144F(36F) IP68 4 portar (2st ingår) FG-650 skarvbox 240F IP68 5 portar (2st ingår) FG-800 skarvbox 648F IP68 7 portar (2st ingår) Skarvkassett 24F slide & lock till FG-500/650/ Skarvkassett 36F slide & lock till FG Skarvkassett 48F slide & lock till FG-650/ Skarvkassett 72F slide & lock till FG Skarvkassett 216F ribbon till FG-650/ FG-expressport kit 2x(A,B,C) till skarvbox FG500, 650, FG-drop port kit exkl packning till skarvbox FG-500, 650, FG-packning A 1x(10-15 mm) till skarvbox FG-500, 650, FG-packning B 1x(15-21 mm) till skarvbox FG-500, 650, FG-packning C 1x(21-25 mm) till skarvbox FG-500, 650, FG-packning 2H 2x(7-11 mm) till skarvbox FG-500, 650, FG-packning 3H 3x(7-11 mm) till skarvbox FG-500, 650, FG-packning 4H 4x(3-7 mm) till skarvbox FG-500, 650, FG-packning 8H 8x(3-7 mm) till skarvbox FG-500, 650, FG-packning 8H 8x(4-8 mm) till skarvbox FG-500, 650, FG-packning 12H 12x(3,2-4,5mm) till skarvbox FG-500, 650, FG-packning 24H 24x(1,7-2,5mm) till skarvbox FG-500, 650, FG-packning blind till skarvbox FG-500, 650, FG-dropp port 2H 2X(7-11 mm) till skarvbox FG-500, 650, FG-dropp port 3H 3X(7-11 mm) till skarvbox FG-500, 650, FG-dropp port 4H 4X(3-7 mm) till skarvbox FG-500, 650, FG-dropp port 8H 8X(3-7 mm) till skarvbox FG-500, 650, FG-dropp port 8H 8X(4-8 mm) till skarvbox FG-500, 650, FG-dropp port 12H 12X(3,2-4,5) till skarvbox FG-500, 650, FG-dropp port 24H 24X(1,7-2,5) till skarvbox FG-500, 650, FG-blindplugg 7-11mm 3st/påse till FG-packningar FG-blindplugg 3-7mm 4st/påse till FG-packningar FG-500 universalfäste för vägg och påle (2st/box) 23

26 FG-650 universalfäste för vägg och påle (2st/box) FG-800 universalfäste för vägg och påle (2st/box) Coilingram ADSS Passar skarvbox FG-500 FG-dropp port kit FG-dropp port kit inkl. packning FG-express port kit FG-packningar FG-500 coilingram ADSS FG universalfäste Låsning av FG Markskarvbox Markskarvbox - LCC Markskarvbox IP68 för installation utomhus, direkt i mark och luft (ADSS). Boxen kan monteras på påle, vägg, mast, i brunn, skåp eller på lina. Fungerar även utmärkt för skarvning av mikrotuber. Installationen är snabb och enkel då det inte behövs någon varmkrymp. Försegling mellan box och kabel görs med silikonpackningar som finns för olika kabeldimensioner och som enkel- eller multigenomgång. LCC skarvbox 24F IP68 Levereras med skarvhållare 24F och 2 st silikonpackningar för vardera 7 st kablar, 1 st med ytterdiameter 11-15mm, och 6 st med ytterdiameter 3-6mm. Mått: 360x170x65mm LCC skarvbox 24F IP68 Inkl 2st genomf 1x(11-15mm)+6x(3-6mm) 24

27 Markskåp - SNM48SIS Robust IP54 klassat låsbart markskåp med integrerat fundament i ljusgrå PC/ABS plast (RAL 7035). Kabelgenomföringar och skenor för infästning av dukt och kabel ingår. Skåpet är UV-stabilt, halogenfri och brandklassat enligt UL94-V0 med slagtålighet enligt IK 10 (EN 50102). Skarvkassett KM1 beställs separat, max 4 per skåp. 1xOmega (midspan) + 1xPG29/24x1.8-3mm. Yttermått med fundament: 1816x290x209mm. Yttermått ovan mark: 1127x290x209mm. SNM48 SIS markskåp 48F IP SNM48 SIS markskåp 48F IP54 1xPG29/24, 1xomega (midspan) SNM48 SIS markskåp 48F IP54 25

28 Mark-/väggskåp - ORU Robust IP54 klassat låsbart markskåp med integrerat fundament i ljusgrå fiberglas polyester (RAL 7035). Metalldelar i aluminium. Skåpen finns i tre storlekar för max 144F, 576F eller 864F beroende på konfiguration. Skåpet kan användas för enbart skarvning eller skarvning och terminering i kombination. Skåpet är UV-stabilt och brandklassat enligt UL94-V0 med slagtålighet IK 10 (EN 50102). Levereras med grundinredning anpassad för SAFeTNET skarvkassettmoduler och 12 st kabelinföringar i gummi 50mm. Komplettera med hållare, genomföringar, skyddstub, fuktspärrskopplingar efter behov. ORU3 SIS markskåp IP54 864F Max antal SAFeTNET moduler för ORU1: 4 st (36F/modul). Max antal SAFeTNET moduler för ORU2: 16 st (36F/modul). Max antal SAFeTNET moduler för ORU3: 24 st (36F/modul). Yttermått ORU1 med fundament: 1800x390x350mm. Yttermått ORU2 med fundament: 1800x550x350mm. Yttermått ORU3 med fundament: 2400x550x350mm. Yttermått ORU1 ovan mark: 1200x390x350mm. Yttermått ORU2 ovan mark: 1200x550x350mm. Yttermått ORU3 ovan mark: 1600x550x350mm. Skåpet kan även köpas utan fundament och underdel för golv- eller väggmontage. Markskåp ORU ORU1SIS markskåp IP54 144F för modulkassett inkl fundamen ORU2 SIS markskåp IP54 576F för modulkassett inkl fundamen ORU3 SIS markskåp IP54 864F för modulkassett inkl fundamen Väggskåp ORU ORU1 Väggskåp IP54 144F för modulkassett ORU2 Väggskåp IP54 576F för modulkassett ORU3 Väggskåp IP54 864F för modulkassett Kabel-/dukthållare Kabel-/Dukthållare 8-12 mm SONAP till ORU-serien Kabel-/Dukthållare mm SONAP till ORU-serien Kabel-/Dukthållare mm SONAP till ORU-serien 26

29 Kabel-/Dukthållare mm SONAP till ORU-serien Kabel-/Dukthållare mm SONAP till ORU-serien Kabel-/Dukthållare mm SONAP till ORU-serien Kabel-/Dukthållare 2x28-34 mm SONAP till ORU-serien Kabel-/Dukthållare 2x34-40 mm SONAP till ORU-serien Mikrodukthållare 24x3+3x5 mm för fix av dukt till ORU Mikrodukthållare 36x3/3x10 mm för fix av dukt till ORU Mikrodukthållare 24x5/3x10 mm för fix av dukt till ORU Mikrodukthållare 10x7 mm för fix av dukt till ORU Mikrodukthållare 9x10 mm för fix av dukt till ORU Mikrodukthållare 6x8-16 mm för extra fixering vid genomföring Genomföringar Gummigenomföring 6x12 mm 50 mm till ORU-serien Gummigenomföring 7x10 mm 50 mm till ORU-serien Reducering 6x12 mm DB1 till gummigenomföring Fogmassa 2-komponent utvecklad för PE-mantlad dukt/kabel Tillbehör Extra hållare för kassettmodul till ORU Extra hållare för kassettmodul till ORU Extra rangerbygelhållare ORU2 inkl 4st 40/80 rangerbyglar Extra rangerbygelhållare ORU3 inkl 6st 40/80 rangerbyglar Extra rangerbygel 40/50 till ORU Extra rangerbygel 40/80 till ORU2 och ORU Mätpanel 6xSCS för felsökning PON-nät till ORU-serien Komponenthållare justerbar 3st till ORU-serien Primärtub 3/2.1mm 50m/ring som skydd för EPFU i ORU Verktyg och märkning Verktyg fixer av kass.modul vid installation Verktyg för dukt/kabelmärkning Duct/kabelmärkning 10x0-9 för 3mm ytterdiameter Självhäftan märkn st för svetskassettmodul Stativ för kassettmodularbete 27

30 ORU1 Väggskåp IP54 144F ORU1 Väggskåp IP54 144F ORU1SIS markskåp IP54 144F ORU1SIS markskåp IP54 144F ORU1SIS markskåp IP54 144F ORU2 Väggskåp IP54 576F ORU2 Väggskåp IP54 576F ORU2 SIS markskåp IP54 576F ORU2 SIS markskåp IP54 576F ORU2 SIS markskåp IP54 576F ORU3 Väggskåp IP54 864F ORU3 SIS markskåp IP54 864F ORU3 SIS markskåp IP54 864F ORU3 Väggskåp IP54 864F Fundament Markskåp - MSC Robust IP44 klassat låsbart markskåp med integrerat fundament i mörkgrön galvaniserad och pulverlackad stålplåt (RAL 6014). Levereras med justerbart fundament, montageplåt, lås, marktätning, ventilationsflänsar, upphäng för kabel/dukt och ankarskena. Markskåp i galvad plåt, grönt Stockholmslås (EBR) med kort bygel kan monteras i befintlig hålbild. Kombinera med t.ex. SNM eller ORM boxar för en perfekt skarv- eller termineringslösning. Höjd total (mm) Montageplåt HxB Inbyggnadsdjup Markskåp i galvad plåt, grönt Markskåp i galvad plåt, grönt Markskåp i galvad plåt, grönt Markeringsstång till kabelskåp 931x362x214 justerbar sockel 931x497x214 justerbar sockel 931x767x314 justerbar sockel grön/svart H1500xB30xD30mm Inkl. fundament 1903 mm Inkl. fundament 1903 mm Inkl. fundament 1903 mm 700 mm x 285 mm 171 mm 700 mm x 420 mm 171 mm 700 mm x 690 mm 271 mm 28

31 Skarvblad SNM Ett enkelt skarvsystem för montage i skåp och på vägg. På varje skarvblad kan 96 respektive 192 fiber skarvas. Det finns också möjlighet till dragavlastning för både kabel och/eller mikrorör. Bladen är stackningsbara och utsvängningsbara vilket gör lösningen flexibel och mycket enkel att jobba med. Det yttersta bladet förses med ett lock av plast för beröringsskydd. Bladen kan tas ut ur skåpet och läggas på arbetsbordet under själva arbetet med skarvningen. Skarvblad SNM 192F De robusta skarvbladen är tillverkade i stål med en aluminium-zink legering. Skarvblad SNM Mått HxBxD (mm) Skarvblad SNM 96F i metall stackbar, H575xB140xD45mm 575 x 140 x Skarvblad SNM 192F i metall stackbar, H575xB280xD45mm 575 x 280 x Lock till skarvblad SNM 96F H575xB140xD8mm 575 x 140 x Lock till skarvblad SNM 192F H575xB280xD8mm 575 x 280 x 8 Skarvblad SNM 96F Skarvblad SNM 96F (stackning) Skarvblad SNM 192F (stackning) Skarvblad SNM 96F (utsvängd) Skarvblad SNM 192F (utsvängd) Skarvblad 96F med lock Skarvblad 192F med lock 29

32 Dämpare Fasta - Teliagodkända Dämparna finns i många utföranden, och vi har valt att specificera de vanligast förekommande kontaktdämparna i listan nedan, men det finns även dämpare som är uppbyggd som en patchkabel eller dämpare där du kan bestämma dämpningen själv. SC/APC Kontaktdämpare SC/APC 1dB Hane till Hona 1310/ Kontaktdämpare SC/APC 2dB Hane till Hona 1310/ Kontaktdämpare SC/APC 3dB Hane till Hona 1310/ Kontaktdämpare SC/APC 4dB Hane till Hona 1310/ Fixed Attenuator SC/APC 5dB 1300/1550nm Kontaktdämpare SC/APC 6dB Hane till Hona 1310/ Kontaktdämpare SC/APC 8dB Hane till Hona 1310/ Fixed Attenuator SC/APC 10dB 1300/1550nm Kontaktdämpare 15dB SC/APC Hane till Hona 1310/1550 SC/UPC Kontaktdämpare SC/UPC Hane till Hona 1310/ Kontaktdämpare SC/UPC Hane till Hona 1310/ Fixed Attenuator SC/UPC 5dB 1300/1550nm Fixed Attenuator SC/UPC 10dB 1300/1550nm LC/UPC Fixed Attenuator LC/UPC 5dB 1310/1550nm Fixed Attenuator LC/UPC 10dB 1310/1550nm Kontaktdämpare 15dB LC/PC Hane till Hona 1310/

33 Dämpare Fasta - Standard Dämparna finns i många utföranden, och vi har valt att specificera de vanligast förekommande kontaktdämparna i listan nedan, men det finns även dämpare som är uppbyggd som en patchkabel eller dämpare där du kan bestämma dämpningen själv. SC/APC Kontaktdämpare SC/APC 1dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 2dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 3dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 4dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 5dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 6dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 7dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 8dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 9dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/APC 10dB Hane-Hona 1310/1550nm Dopad SC/UPC Kontaktdämpare SC/UPC 1dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 2dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 3dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 4dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 5dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 6dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 7dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 8dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 9dB Hane-Hona 1310/1550nm Dopad Kontaktdämpare SC/UPC 10dB Hane-Hona 1310/1550nm Dopad Splitter PLC PLC är en förkortning för Planar Waveguide Technology, och några av de stora fördelarna med denna teknik är det lilla formatet på komponenten, låg ljusdämpning och hög likformighet mellan portarna. Våra PLC splitters jobbar dessutom i ett brett våglängdsområde (1260nm-1600nm) vilket gör att de kan användas för både CATV nät & PON nät. Operating Wavelength = 1260nm-1600nm. Return Loss = 55 db E-nummer Beskrivning Anslutning Förpackning IL Typ (db) IL Maks (db) PDL (db) Uniformity (db) PLC Splitter 1x4 rackmontage PLC Splitter 1x8 rackmontage PLC Splitter 1x16 rackmontage PLC Splitter 1x24 rackmontage PLC Splitter 1x32 rackmontage PLC Splitter 1x32+1x2 rackmont PLC Splitter 1x64 rackmontage SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC 1 HE ODF panel 19" 1 HE ODF panel 19" 1 HE ODF panel 19" 1 HE ODF panel 19" 1 HE ODF panel 19" 1 HE ODF panel 19" 1 HE ODF panel 19" 7,1 7,4 0,3 0,8 10,4 10,7 0,3 1,0 13,6 13,9 0,3 1,4 15,5 15,8 0,3 1,4 16,8 17,2 0,3 1,6 16,8 och 3,7 17,2 och 4 0,3 och 0,15 1,6 och 0,4 20,3 20,7 0,4 1,9 31

34 Splitter Fused Fused betyder att man använder en svetsteknik för att tillverka splittern. Våra fused splitters är optimerade för att användas i CATV nät. Opetating Wavelength = 1550nm ± 40nm. Return Loss = 55dB E-nummer Beskrivning Anslutning Förpakning IL Typ (db) IL Max (db) PDL (db) Uniformity (db) Splitter 1x3 rackmontage Splitter 1x7 rackmontage SC/APC SC/APC 1 HE ODF panel 19 1 HE ODF panel 19 5,5 5,7 0,2 0,5 9,6 10,2 0,3 1,5 32

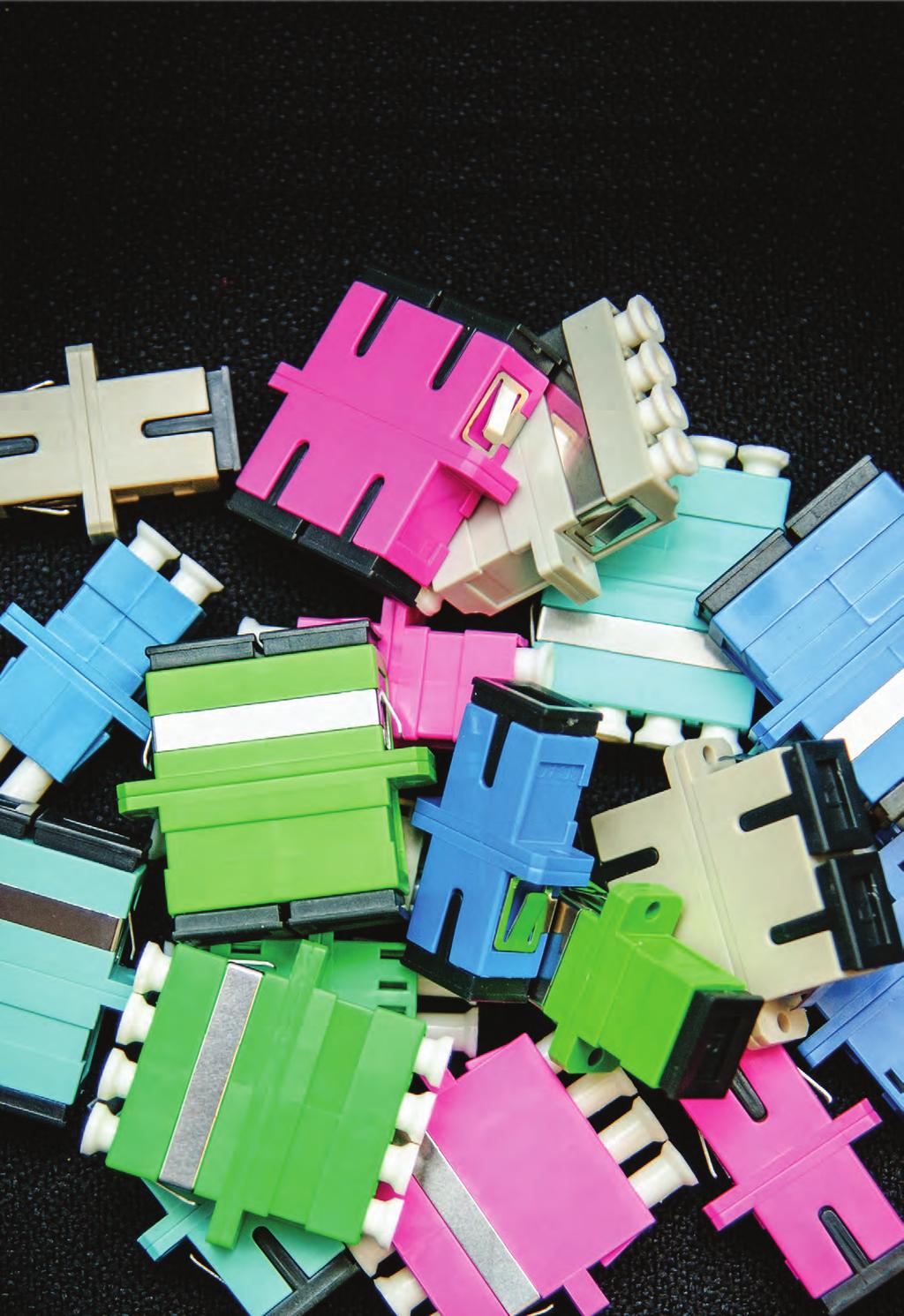

35 Mellanstycken Singelmod och Multimod - FTTx Mellanstyckena är tillverkade av PBT plast. Hylsan är av Zirconica (ZrO2) till Singelmod och Fosforbrons (Phbr) till Multimod. Samtliga mellanstycken uppfyller kraven i enlighet med Telcordia, ANSI, TIA/EIA, NTT och JIS. - Max dämpning 0,20dB. - Driftstemperatur -40 till +85 C. - Klarar minst 1000 i/urkopplingar. - Dämpningsvariation efter 1000 i/urkopplingar max 0,20dB. Andra typer som ST, FC, MTRJ och hybrider finns mot förfrågan. Singelmod Adapter SM SC/UPC Simplex Blå ZrO2 Snäpp/Skruv Adapter SM SC/APC Simplex Grön ZrO2 Snäpp/Skruv Adapter SM SC/UPC Duplex Blå ZrO2 Snäpp/Skruv Adapter SM SC/APC Duplex Grön ZrO2 Snäpp/Skruv Adapter SM LC/UPC Duplex Blå ZrO2 Snäpp/Skruv SCS Adapter SM LC/APC Duplex Grön ZrO2 Snäpp/Skruv SCS Adapter SM LC/UPC Quad Blå ZrO2 Snäpp/Skruv SCD Adapter SM LC/APC Quad Grön ZrO2 Snäpp/Skruv SCD Adapter MM ST/PC Simplex Metall ZrO2 Panelmontage Multimod Adapter MM SC/PC Simplex Beige PhBr Snäpp/Skruv Adapter OM3 SC/PC Simplex Turkos PhBr Snäpp/Skruv Adapter OM4 SC/PC Simplex Lila PhBr Snäpp/Skruv Adapter MM SC/PC Duplex Beige PhBr Snäpp/Skruv Adapter OM3 SC/PC Duplex Turkos PhBr Snäpp/Skruv Adapter OM4 SC/PC Duplex Lila PhBr Snäpp/Skruv Adapter MM LC/PC Duplex Beige PhBr Snäpp/Skruv SCS Adapter OM3 LC/PC Duplex Turkos PhBr Snäpp/Skruv SCS Adapter OM4 LC/PC Duplex Lila PhBr Snäpp/Skruv SCS Adapter MM LC/PC Quad Beige PhBr Snäpp/Skruv SCD Adapter OM3 LC/PC Quad Turkos PhBr Snäpp/Skruv SCD Adapter OM4 LC/PC Quad Lila PhBr Snäpp/Skruv SCD Adapter SM ST/UPC Simplex Metall ZrO2 Panelmontage Adapter MM SC/PC Simplex Adapter OM3 SC/PC Simplex Adapter OM4 SC/PC Simplex Adapter SM SC/UPC Simplex Adapter SM SC/APC Simplex Adapter MM SC/PC Duplex Adapter OM3 SC/PC Duplex Adapter OM4 SC/PC Duplex Adapter SM SC/UPC Duplex Adapter SM SC/APC Duplex 33

36 Adapter MM LC/PC Duplex Adapter OM3 LC/PC Duplex Adapter OM4 LC/PC Duplex Adapter SM LC/UPC Duplex Adapter SM LC/APC Duplex Adapter MM LC/PC Quad Adapter OM3 LC/PC Quad Adapter OM4 LC/PC Quad Adapter SM LC/UPC Quad Adapter SM LC/APC Quad Adapter MM ST/PC Simplex Adapter SM ST/UPC Simplex 34

37 Mellanstycken Singelmod och Multimod - Telekom Mellanstyckena är tillverkade av PBT plast. Hylsan är av Zirconica (ZrO2) till Singelmod och Fosforbrons (Phbr) till Multimod. Samtliga mellanstycken uppfyller kraven i enlighet med Telcordia GR-326-CORE Utgåva 3, Max dämpning SM 0,20dB. - Max dämpning MM 0,30dB - Driftstemperatur -20 till +75 C. - Klarar minst 500 i/urkopplingar. - Dämpningsvariation efter 200 i/urkopplingar max 0,20dB. Andra typer som ST, FC, MTRJ och hybrider finns mot förfrågan. Singelmod Adapter SM SC/UPC Simplex Blå ZrO2 Snäpp/Skruv Adapter SM SC/UPC Simplex Metall ZrO2 Snäpp/Skruv Adapter SM SC/APC Simplex Grön ZrO2 Snäpp/Skruv Adapter SM SC/UPC Duplex Blå ZrO2 Snäpp/Skruv Adapter SM SC/APC Duplex Grön ZrO2 Snäpp/Skruv Adapter SM SC/UPC-APC Duplex Blå/Grön ZrO2 Snäpp/Skruv Adapter SM SC/UPC Duplex Blå ZrO2 Snäpp Adapter SM SC/APC Duplex Grön ZrO2 Snäpp Adapter SM LC/UPC Simplex Blå ZrO2 Snäpp Adapter SM LC/UPC Duplex Blå ZrO2 Snäpp/Skruv SCS Adapter SM LC/UPC Quad Blå ZrO2 Snäpp/Skruv SCD Adapter SM LC/APC Quad Grön ZrO2 Snäpp/Skruv SCD Adapter SM SC/UPC-FC/UPC SPX Blå PhBr Snäpp/Skruv SCS Adapter SM SC/UPC-FC/UPC SPX Metall ZrO2 Skruv FC Square Adapter SM SC/UPC-ST/UPC DPX Blå ZrO2 Snäpp/Skruv SCD Adapter SM ST/UPC Duplex Metall ZrO2 Skruv SCD Multimod Adapter MM SC/PC Simplex Beige ZrO2 Snäpp/Skruv Adapter MM SC/PC Duplex Beige ZrO2 Snäpp/Skruv Adapter MM SC/PC Duplex Svart PhBr Snäpp/Skruv Adapter MM LC/PC Duplex Beige PhBr Snäpp/Skruv SCS Adapter MM LC/PC Quad Beige PhBr Snäpp/Skruv SCD Adapter MM SC/PC-ST/PC DPX Beige PhBr Snäpp/Skruv SCD Adapter MM ST/PC Simplex Metall PhBr Panelmontage 35

38 Adapter SM SC/ UPC Simplex Adapter SM SC/ APC Simplex Adapter SM SC/ UPC Duplex Adapter SM SC/ APC Duplex Adapter SM SC/ UPC-APC Duplex Adapter SM SC/ UPC Duplex (utan öron) Adapter SM SC/ APC Duplex (utan öron) Adapter SM LC/ UPC Simplex (utan öron) Adapter SM LC/ UPC Duplex Adapter SM LC/ UPC Quad Adapter SM LC/ APC Quad Adapter MM SC/ PC Simplex Adapter MM SC/ PC Duplex Mellanstycken SC låsbara Mellanstycken med en funktion som gör det möjligt att låsa fast fiberkontakten (kablaget) i mellanstycket. Den unika låsmekanismen förhindrar oavsiktlig urkoppling av kritiska länkar i fibernätet. Den röda färgen gör det också enkelt att identifiera de länkar som är säkrade. Adapterhuset är gjutet i ett stycke vilket ger bättre precision och prestanda. De är tillverkade av PBT plast och hylsan är av Zirconica (ZrO2) och de kan användas i både singelmod och multimod applikationer. Mellanstycke SC simplex låsbart Samtliga mellanstycken uppfyller kraven i enlighet med Telcordia GR-326-CORE utgåva 3 (1999), IEC , IEC , JIS C 5973 F04 och UL 94-V0. - Max dämpning SM 0,20dB. - Max dämpning MM 0,30dB - Driftstemperatur -20 till +75 C. - Klarar minst 500 i/urkopplingar. - Passar panel med godstjocklek 1,3-1,7mm. - Dämpningsvariation efter 200 i/urkopplingar max 0,20dB. Mellanstycken SC låsbara Adapter SM/MM SC simpl. låsbar Röd ZrO2 Snäpp/Skruv Adapter SM/MM SC dupl. låsbar Röd ZrO2 Snäpp/Skruv Låsmekanism i låst läge Låsmekanism i öppet läge 36

39 Blindplugg SC Simplex och Duplex Används för att blinda outnyttjade hål för mellanstycken i ODF:er och andra typer av termineringsboxar Blindplugg SC Simplex Svart 100st/fp Blindplugg SC Duplex Svart 100st/fp Svetshylsor Standard, Kompakt och Mini Högkvalitativa svetshylsor med lim. Mycket goda smältegenskaper. Förkrympta för snabbare installation. Krymptid under en minut. Testade och godkända i enlighet med Telcordia GR-1380-CORE. Standard Svetshylsa 40mm (2.8mm krympt) Enkelfiber µm 200st/fp Svetshylsa 45mm (2.8mm krympt) Enkelfiber µm 200st/fp Svetshylsa 60mm (2.8mm krympt) Enkelfiber µm 200st/fp Svetshylsa 40mm 4-Ribbon 4-ribbonfiber 250µm 120st/fp Svetshylsa 40mm 8-Ribbon 8-ribbonfiber 250µm 100st/fp Svetshylsa 40mm 12-Ribbon 12-ribbonfiber 250µm 80st/fp Svetshylsa 25mm, 2,4mm krympt Enkelfiber µm 100st/fp Svetshylsa 40 mm. 2,4mm krympt Enkelfiber µm 100st/fp Svetshylsa 45 mm. 2,4mm krympt Enkelfiber µm 100st/fp Svetshylsa 60 mm. 2,4mm krympt Enkelfiber µm 100st/fp Svetshylsa 25 mm. 1,3mm krympt Enkelfiber 250µm 100st/fp 37
