1 PROJEKTERINGSUNDERLAG DOKUMENTET SKA EJ ANVÄNDAS SOM DEL I BYGGHANDLING ELLER SOM DEL AV FÖRFRÅGNINGSUNDERLAG ENKÖPINGS KOMMUN Åkersberg 4, Enköping UPPDRAGSNUMMER NORRKÖPING SWECO CIVIL AB HANDLÄGGARE MICHAEL DANIELSSON 1 (10) Sweco Hospitalsgatan 3B SE Norrköping, Sverige Sweco Civil AB Org.nr Styrelsens säte: Stockholm Michael Danielsson Telefon direkt +46 (0) Michael.danielsson@sweco.se

2 1 Objekt 3 2 Ändamål 3 3 Underlag för PM 3 4 Styrande dokument 3 5 Utförda undersökningar 3 6 Geoteknisk kategori 3 7 Befintliga förhållanden och topografi Topografi och ytbeskaffenhet Befintliga anläggningar 4 8 Planerad bebyggelse 4 9 Geotekniska förhållanden Jordlager Marktyp Marktyp Marktyp Geohydrologiska förhållanden Materialtyp och tjälfarlighetsklass Sättningar Marktyp Marktyp Marktyp Dimensioneringsförutsättningar Valda värden Dimensionerande värden 7 11 Rekommendationer Grundläggning av byggnader Marktyp Marktyp Marktyp Markarbeten och schakter Kontroll/Kompletteringar 10 2 (10)

3 1 Objekt Sweco Civil AB har på uppdrag av Enköpings kommun att upprätta PM Geoteknik för tomtmark inom fastigheten Åkersberg 4, Enköping. 2 Ändamål Syftet med utredningen är att klarlägga de rådande geotekniska förhållandena samt ge rekommendationer för grundläggning av byggnader med tillhörande markarbeten. Föreliggande PM är ett projekteringsunderlag och ska ligga till grund för fortsatt projektering av grundläggning. 3 Underlag för PM Underlag utgörs av: Mailkonversation med Stefan Lindell, PQ Projektpartner Markteknisk undersökningsrapport geoteknik (MUR geo) med tillhörande ritningar och utvärderade Cpt-sonderingar för objektet, daterad Detaljplan PK_DPL:2015_174, från Enköpings kommun ( 4 Styrande dokument SS-EN med tillhörande nationell bilaga. 5 Utförda undersökningar Inom detta uppdrag redovisas utförda undersökningar i separat handling, Markteknisk Undersökningsrapport Geoteknik (MUR Geo) med tillhörande bilagor och ritningar, daterade Geoteknisk undersökning för nyexploatering av området utfördes i juli 2016 av Sweco Civil AB. 6 Geoteknisk kategori Utredningen är utförd enligt geoteknisk kategori 2, GK 2 för konstruktion. 7 Befintliga förhållanden och topografi 7.1 Topografi och ytbeskaffenhet Undersökningsområdet utgörs i grova drag av ca m 2 åkermark. Nivåer för befintliga undersökningspunkter varierar mellan ca +21,0 och +25,4 (RH 2000). Då området utgörs av en större yta så hänvisas till Markteknisk undersökningsrapport Geoteknik (MUR Geo) daterad (10)

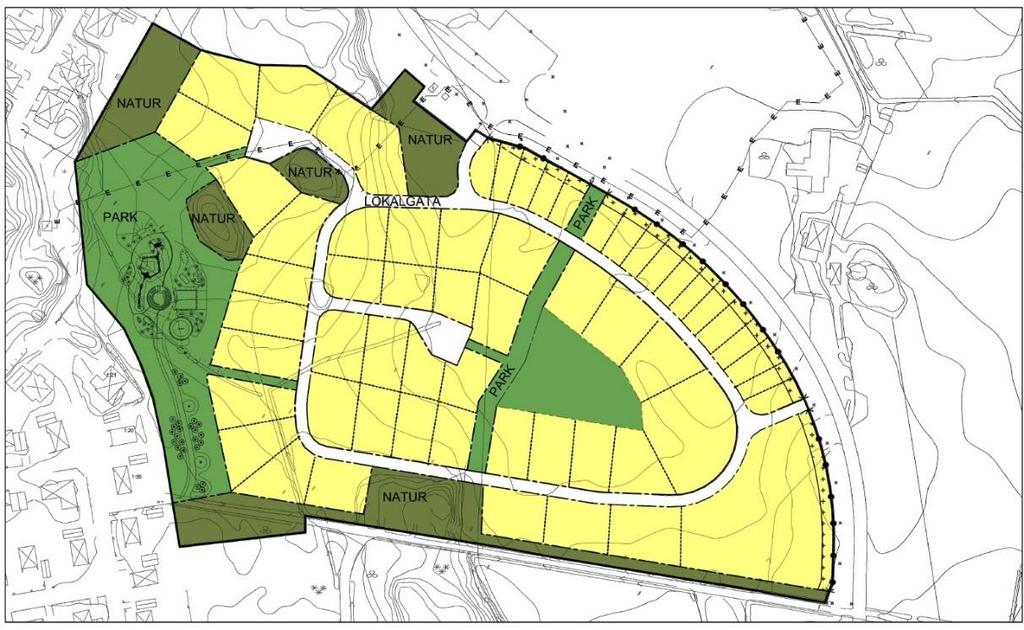

4 7.2 Befintliga anläggningar Inom området finns ett flertal befintliga ledningar. Majoriteten av ledningarna är förlagda i befintlig väg, dock genomskärs området centralt av en större teleledning. 8 Planerad bebyggelse Planerad bebyggelse utgörs av enfamiljsbostäder med upp till två våningsplan med tillhörande tillfartsvägar och grönområden. För illustration av området, se figur 1. Figur 1: Preliminär tomtkarta över området. ( 9 Geotekniska förhållanden Utförda sonderingar redovisas i Markteknisk Undersökningsrapport Geoteknik (MUR Geo) med tillhörande bilagor och ritningar, daterade Jordlager För beskrivning av geotekniska förhållanden har området delats in i tre områden baserad på markens förmåga att bära tillskottslaster som bostadsbyggnaderna och eventuell uppfyllning inom tomtmark utgör. För översikt av indelning av marktyper, se figur 2 samt bilagda ritningar G samt G (10)

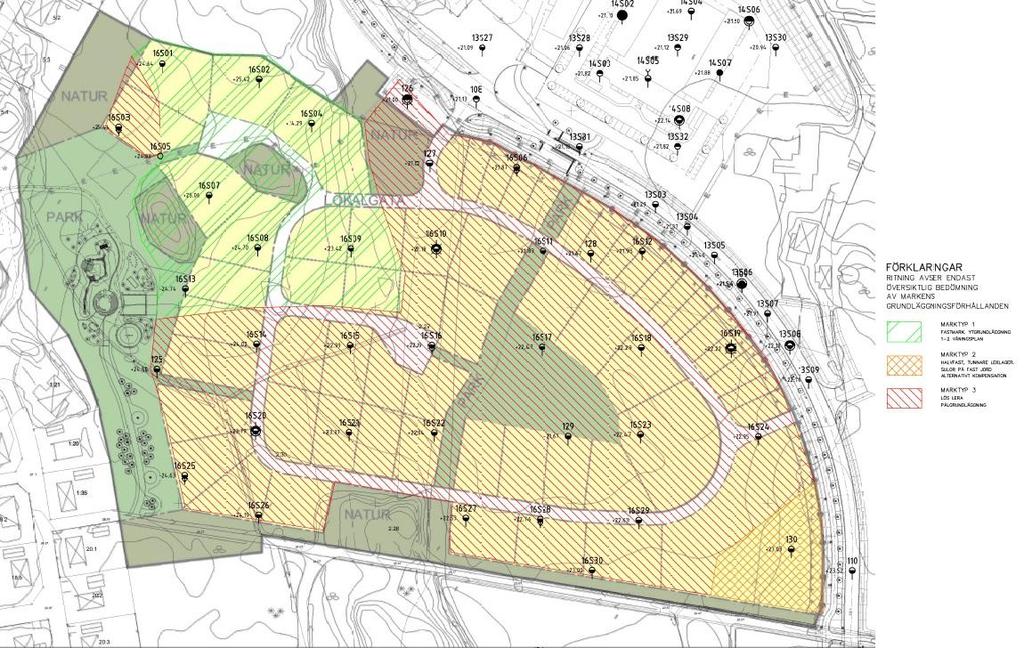

5 Figur 2: Översiktlig marktypsindelning Marktyp 1 Området i nordväst på området utgörs av fast jord, 1 1,5 meter torrskorpa alternativt halvfast till fast lagrad friktionsjord innan stopp mot fastare jord eller berg. Tunnare lager med löst lagrad lera förekommer under torrskorpeleran. Sonderingsdjupen varierar mellan 0,5 3 meter Marktyp 2 I sydöst finns ett mindre område som utgörs av ca 1 meter torrskorpelera på 0,5 1 meter lös lera följt av 1 1.,5 m fastare jord, sannolikt silt eller friktionsjord innan stopp mot fastare jord eller berg. Sonderingsdjupen varierar mellan 1 3 meter Marktyp 3 Marktyp 3 sträcker sig över större delen av undersökningsområdet, från nordöstra delen längsmed Åkersbergsvägen, de centrala delarna och vidare mot söder och väster samt ett mindre område längst i nordväst. Jorden utgörs överst av ett tunnare lager torrskorpelera följt av 1,5 12 meter djupa lager med varvig lera följt av 0,5 5 meter silt alternativt friktionsjord innan stopp mot fastare jord eller berg. I norr finns lager med högförmultnad torv närmast markytan, följt av gyttjig och siltig lera på lager av sulfidhaltig varvig lera följt av djupa lager med varvig lera. Under följer 0,5 5 meter silt alternativt friktionsjord innan stopp mot fastare jord eller berg. 5 (10)

6 Enstaka slagsonderingar som har stoppat mot block eller berg har utförts i norra delen av området och ligger mellan meter under markytan. 9.2 Geohydrologiska förhållanden Två grundvattenrör installerade 2014 av Sweco i samband med undersökningen för Bovieran, Enköping och finns norr om Åkersbergsvägen. Filtrerna är satta i vattenförande jord under tätande lager av lera. Pejlade grundvattennivåer ligger mellan 0,5 1 meter under markytan. Dessa rör pejlades senast 2013 respektive Fri vattenyta i provtagningshål har mätts till mellan 1 1,3 meter under markytan. 9.3 Materialtyp och tjälfarlighetsklass I tabell 1 redovisas förekommande jordarter på terrassnivå och dess materialtyper och tjälfarlighetsklasser. Jordart Materialtyp Tjälfarlighetsklass Högförmultnad torv 6B 1 Gyttjig/siltig lera 5B 4 Lera/varvig lera 4B 3 Tabell 1: Sammanställning materialtyper och tjälfarlighetsklasser 9.4 Sättningar Vid belastning av marken kan sättningar förväntas uppkomma då det förekommer lera i jordprofilen. Sättningarnas storlek är beroende av lerans deformationsegenskaper, påförd last, lastens ytutbredning samt varaktighet över tid Marktyp 1 Obetydliga sättningar förväntas utvecklas i detta område då jorden utgörs av torrskorpelera och/eller friktionsjord samt att jorddjupet är grunt Marktyp 2 Förekomst av lös normalkonsoliderad lera medför att långtidssättningar kommer att bildas vid belastningsökning. last motsvarande 10 kpa förväntas ge sättning i storleksordningen 2 cm per meter lera Marktyp 3 Djupa lager lös normalkonsoliderad lera medför att stora sättningar förväntas vid belastningsökning. 6 (10)

7 10 Dimensioneringsförutsättningar Dimensionering av grundläggning utförs enligt Eurokod BFS 2015:6 EKS 10 med tillhörande tillämpningsdokument. Grundläggning med golv på mark dimensioneras enligt DA 3 (Design approach) med partialkoefficienter, γ m på laster och jordens materialegenskaper. Pålgrundläggning dimensioneras enligt DA 2 för pålarnas geotekniska bärförmåga med partialkoefficienter på laster och pålarnas material, samt DA 3 för pålarnas konstruktiva bärförmåga med partialkoefficienter på laster och jordens materialegenskaper Valda värden Valda värden för jordens materialparametrar baseras på härledda värden från utvärderade Cpt-sonderingar, viktsonderingar samt korrigerade värden från fältvingförsök. Valda värden för jordens tunghet baseras på tabellvärden ur Trafikverkets tekniska krav för geokonstruktioner, TK Geo 13, TDOK 2013:0667, jämförda med utvärdering av Cptsonderingar i dataprogrammet Conrad, utvecklat av SGI. För sammanställning av valda värden, se tabell 2. Jorddjup Jordart Jordens tunghet ovan GVY [kn/m 3 ] Jordens effektiva tunghet under GVY [kn/m 3 ] Skjuvhållfasthet [kpa] Friktionsvinkel E-modul [MPa] γ γ cu φ 0 1 Let (Cldc) ,5 gyle (gycl) ,5 8 vle (vcl) vle (vcl) (Z*0,8) (1) Si ,5 13 Friktionsjord Tabell 2: Sammanställning valda värden, främst för marktyp 3. Värden tillämpas där respektive jordart förekommer inom området. (1) Ökande skjuvhållfasthet med 0,8 kpa per meter. Jordart inom parentes avser jordartsbenämning på engelska Dimensionerande värden Bestämning av jordens dimensionerande värden görs genom reducering av valda värden med faktor η som beror på vald grundläggningsmetod, omfattningen på den geotekniska undersökningen, avstånd mellan undersökningspunkter etc. 7 (10)

8 Partialkoefficient γm beror på i vilken DA man dimensionerar i (se kapitel 10) samt vilken jordegenskap som ska bestämmas, friktionsvinkel φ eller skjuvhållfasthet cu. Jorddjup Jordart Jordens tunghet ovan GVY [kn/m 3 ] Jordens effektiva tunghet under GVY [kn/m 3 ] Skjuvhållfasthet [kpa] Friktionsvinkel E- modul [MPa] γ γ cu φ Pålning η = 0,85 Plattgrundläggning η = 0,95 Pålning η = 0,85 Plattgrundläggning η = 0,95 DA2 γm = 1,0 DA3 γm = 1,5 DA3 γm = 1,3 DA2 γm = 1,0 DA3 γm = 1,3 DA3 γm = 1,3 0 1 Let (Cldc) 1 2,5 gyle (gycl) 2,5 8 vle (vcl) vle (vcl) (Z*0,8) (1) 6 + (Z*0,8) (1) 8 + (Z*0,8) (1) Si ,5 13 Fr Tabell 3: Dimensionerande värden för jorden, främst för marktyp 3. Värden tillämpas där respektive jordart förekommer inom området. 11 Rekommendationer 11.1 Grundläggning av byggnader Undersökning av pålstoppnivåer har inte utförts. Kompletterande undersökning krävs för att avgöra detta, antingen genom att kompletterande slag- eller hejarsonderingar utförs alternativt provpålning. 8 (10)

9 Marktyp 1 Grundläggning utförs ytligt, till exempel med kantförstyvat golv på dränerande och kapillärbrytande lager på naturlig torrskorpelera eller friktionsjord efter att ytliga matjordslager schaktats bort Marktyp 2 Förekomst av lösa lerlager i jordprofilen, dock på relativt litet djup, medför att urgrävning av den lösa leran ned till fastare jord kan utföras, och därpå grundlägga byggnaderna med sulor och plintar upp till planerad grundläggningsnivå för golvet, som utförs fribärande. Alternativt kan kompensationsgrundläggning övervägas genom att man schaktar bort jord motsvarande tyngden för byggnaden samt för erforderlig mängd lättfyllning, och därpå grundlägga byggnaden med kantförstyvat golv på mark. För att undvika stora schakter med transporter av jord, kan grundläggning utföras med stoppslagna pålar ned till fast botten eller berg. Golv utförs som fribärande och anslutningar för vatten/avlopp/el etc. utförs med flexibla anslutningar vid husliv, samt att rör pendlas under golv Marktyp 3 Byggnader grundläggs med pålar stoppslagna till fast botten eller berg och golv utförs som fribärande. För att undvika sättningar för tomtmarken vid uppfyllning utförs kompensation genom utskiftning av befintlig jord och ersätter med lättfyllning så att ingen tillskottslast påverkar den djupare sättningsbenägna leran. Utspetsning av lättfyllning görs för att få en mjukare övergång till marken som lämnas orörd. Anslutningar för vatten/avlopp/el etc. utförs med flexibla anslutningar vid husliv. Rör pendlas under golv Markarbeten och schakter Schaktning djupare än grundvattennivån (1 m under markytan) kan medföra stabilitetsproblem i slänter då skickt av friktionsjord förekommer i leran. Överlast nära släntkrön ska undvikas för att minska risken för släntskred. Slänter skyddas mot kraftig nederbörd för att minska risken för skred orsakade av erosion. Schaktarbeten ska utföras enligt dokument Schakta säkert Säkerhet vid schaktning i jord med beaktande av tänkbara risker och släntlutningar baserat på förekommande jordarter. Schakt ska utföras så att uppluckring av färdig schaktbotten ej sker. Vid vinterbyggnad får packning inte utföras med tjälade massor och färdig schaktbotten skyddas mot frysning. För rörgravar skall schaktbotten och schaktväggar förses med materialavskiljande lager av geotextil, klass N3. 9 (10)

10 11.3 Kontroll/Kompletteringar Kontroll av utförande och uppföljning ska ske så att byggnader och konstruktioner uppförs så som handlingarna beskriver samt att upprättande av kontrollplaner, besiktningar och kontroller utförs, se SS-EN , avsnitt 4. Vid packningsarbeten ska använd utrustning, material, lagertjocklek, antal överfarter, väderlek och datum dokumenteras. 10 (10)
