1 SMART Board 6065 interaktiv platt skärm INSTÄLLNINGS- OCH UNDERHÅLLSGUIDE

2 Produktregistrering Om du registrerar din SMART-produkt, informerar vi dig om nya funktioner och programvaruuppgraderingar. Registrera online på smarttech.com/registration. Ha följande information tillgänglig ifall du skulle behöva kontakta SMART support. Serienummer: Inköpsdatum: Licenser Termerna HDMI och HDMI HD-multimediagränssnitt och logotypen HDMI är varumärken eller registrerade varumärken tillhörande HDMI Licensing LLC i USA och i andra länder. Varumärkesinformation SMART Board, SMART Ink, SMART Notebook, DViT, smarttech, logotypen SMART och alla SMART-slogans är varumärken eller registrerade varumärken tillhörande SMART Technologies ULC i USA och/eller i andra länder. Alla tredjepartsprodukter och företagsnamn kan vara varumärken tillhörande dess respektive ägare. Upphovsrättsinformation 2014 SMART Technologies ULC. Alla rättigheter förbehålls. Inga delar av denna publikation får reproduceras, överföras, transkriberas, lagras i ett återvinningssystem eller översättas till något annat språk i någon form på något sätt utan ett skriftligt förhandsgodkännande från SMART Technologies ULC. Informationen i denna handbok kan komma att ändras utan förvarning och representerar inget åtagande å SMART:s vägnar. Denna produkt och/eller användningen därav skyddas av ett eller flera av följande amerikanska patent. 06/2014

3 Viktig information VARNING Försummelse att följa installationsanvisningarna som medföljde SMART-produkten, kan resultera i personskada och skada av produkten som eventuellt inte täcks av din garanti. SMART-produkten får inte öppnas eller isärmonteras. Du kan riskera att få en elektrisk stöt från den höga spänningen innanför kåpan. Garantin ogiltigförklaras om kåpan öppnas. Stå inte på (och låt inte barn stå på) en stol för att vidröra ytan på SMART-produkten. Fastmontera istället produkten på en lämplig höjd. För att minska risken för brand eller elektriska stötar, utsätt inte SMART-produkten för regn eller fukt. Om du behöver reservdelar till din SMART-produkt, se då till att serviceteknikern använder de reservdelar som specificerats av SMART Technologies eller delar med samma egenskaper som originalen. Se till att alla kablar till SMART-produkten som ligger på golvet är korrekt sammanbundna och märkta, för att undvika att någon snubblar över dem. För inte in objekt inuti skåpets ventilationshål, eftersom de kan vidröra farliga spänningspunkter och orsaka elektriska stötar, brand eller skada av produkten, vilket kanske inte täcks av garantin. Placera inte några tunga objekt på elkabeln. En skadad elkabel kan orsaka elektriska stötar, brand eller skada av produkten, vilket kanske inte täcks av garantin. Använd endast förlängningssladdar och uttag som denna produkts polariserade kontakt helt kan föras in i. Använd elkabeln som medföljde med denna produkt. Om en elkabel inte medföljde med denna produkt, kontakta då din leverantör. Använd endast elkablar som matchar eluttagets AC-spänning och som uppfyller ditt lands säkerhetsstandarder. Om glaset har krossats, vidrör då inte kristallvätskan. För att förebygga skada, hantera försiktigt glasbitarna när du kasserar dem. Flytta eller montera inte den interaktiva platta skärmen genom att fästa ett rep eller ståltråd i dess handtag. Eftersom den interaktiva platta skärmen är tung, kan repet, ståltråden och handtaget lossna och leda till personskada. Använd endast VESA -godkänd monteringshårdvara. i

4 VIKTIG INFORMATION Koppla ifrån elkablarna för din interaktiva platta skärm från vägguttaget och be om hjälp från kvalificerad servicepersonal när något av följande uppstår: o o o o o o Elkabeln eller kontakten är skadad Vätska har spillts in i den interaktiva platta skärmen Objekt har fallit på den interaktiva platta skärmen Den interaktiva platta skärmen har tappats Strukturell skada såsom sprickor har uppstått Den interaktiva platta skärmen beter sig oförväntat när du följer användarinstruktionerna FÖRSIKTIGHET Stäng av eller koppla ifrån datorn innan du rengör din SMART-produkt. Annars kan skrivbordsikonerna hamna i oordning eller så kan du av misstag aktivera program när du torkar av skärmen. Undvik att installera och använda SMART-produkten i ett område med överflödigt damm, luftfuktighet och rök. Se till att det finns ett eluttag i närheten av SMART-produkten och att det är lättåtkomligt under användningen. Den externa strömkällan måste uppfylla kraven enligt Limited Power Source (LPS) i CSA/UL/IEC/EN , när detta krävs. Den här SMART-produkten bör endast användas med europeiska strömförsörjningssystem av typen TN och TT. Den är inte lämplig för äldre strömförsörjningssystem av IT-typ som finns i vissa europeiska länder. (Det här systemet (av IT-typ) används ofta utan att vara jordat, i vissa installationer i Frankrike, med en impedans till jord på 230/400 V, och i Norge med en voltbegränsare, neutral ej distribuerad, vid 230 V linje-till-linje.) (IEC 60950:1999) Kontakta kvalificerad personal om du är osäker på vilken typ av strömförsörjningssystem som är tillgängligt där du installerar din SMART-produkt. Du måste ansluta USB-kabeln som medföljde med din interaktiva platta skärm till en dator som har ett USB-kompatibelt gränssnitt och som är märkt med USB-logotypen. USB-källans dator måste dessutom vara kompatibel med CSA/UL/EN och vara CE-, CSA- och/eller UL-märkt för CSA/UL Detta är avsett för en säker användning och för att undvika skada av den interaktiva platta skärmen. ii

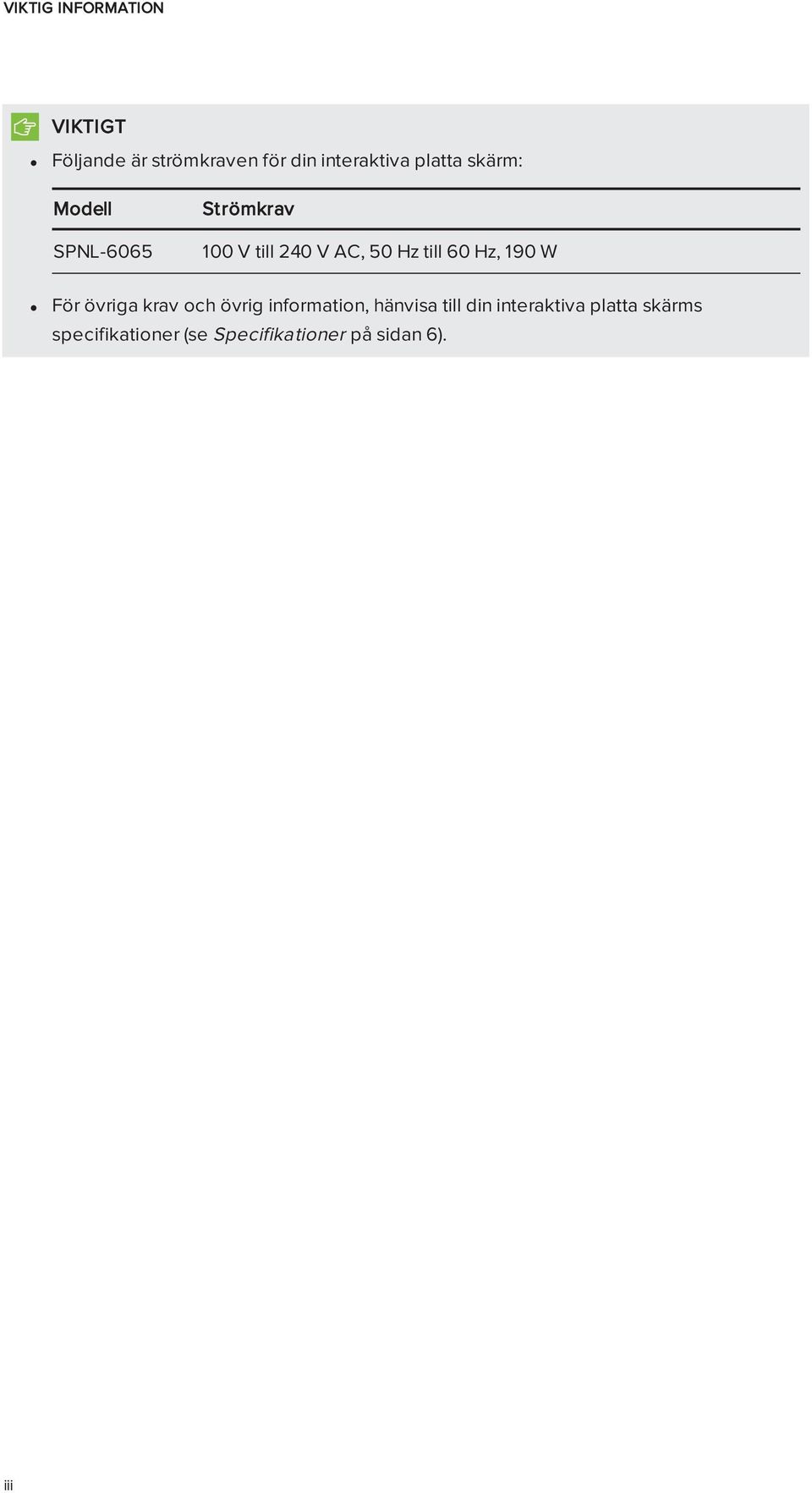

5 VIKTIG INFORMATION VIKTIGT Följande är strömkraven för din interaktiva platta skärm: Modell SPNL-6065 Strömkrav 100 V till 240 V AC, 50 Hz till 60 Hz, 190 W För övriga krav och övrig information, hänvisa till din interaktiva platta skärms specifikationer (se Specifikationer på sidan 6). iii

6

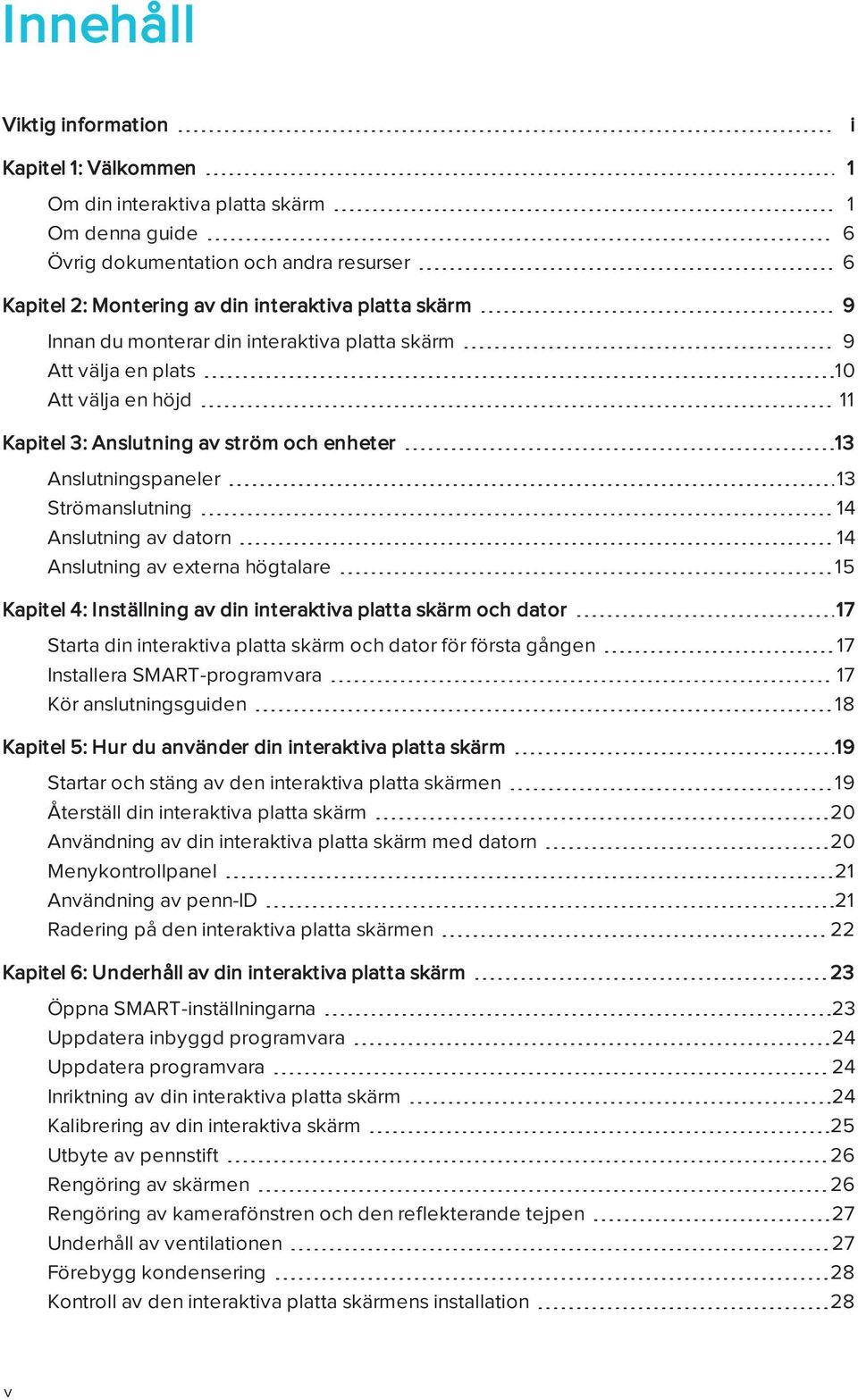

7 Innehåll Viktig information i Kapitel 1: Välkommen 1 Om din interaktiva platta skärm 1 Om denna guide 6 Övrig dokumentation och andra resurser 6 Kapitel 2: Montering av din interaktiva platta skärm 9 Innan du monterar din interaktiva platta skärm 9 Att välja en plats 10 Att välja en höjd 11 Kapitel 3: Anslutning av ström och enheter 13 Anslutningspaneler 13 Strömanslutning 14 Anslutning av datorn 14 Anslutning av externa högtalare 15 Kapitel 4: Inställning av din interaktiva platta skärm och dator 17 Starta din interaktiva platta skärm och dator för första gången 17 Installera SMART-programvara 17 Kör anslutningsguiden 18 Kapitel 5: Hur du använder din interaktiva platta skärm 19 Startar och stäng av den interaktiva platta skärmen 19 Återställ din interaktiva platta skärm 20 Användning av din interaktiva platta skärm med datorn 20 Menykontrollpanel 21 Användning av penn-id 21 Radering på den interaktiva platta skärmen 22 Kapitel 6: Underhåll av din interaktiva platta skärm 23 Öppna SMART-inställningarna 23 Uppdatera inbyggd programvara 24 Uppdatera programvara 24 Inriktning av din interaktiva platta skärm 24 Kalibrering av din interaktiva skärm 25 Utbyte av pennstift 26 Rengöring av skärmen 26 Rengöring av kamerafönstren och den reflekterande tejpen 27 Underhåll av ventilationen 27 Förebygg kondensering 28 Kontroll av den interaktiva platta skärmens installation 28 v

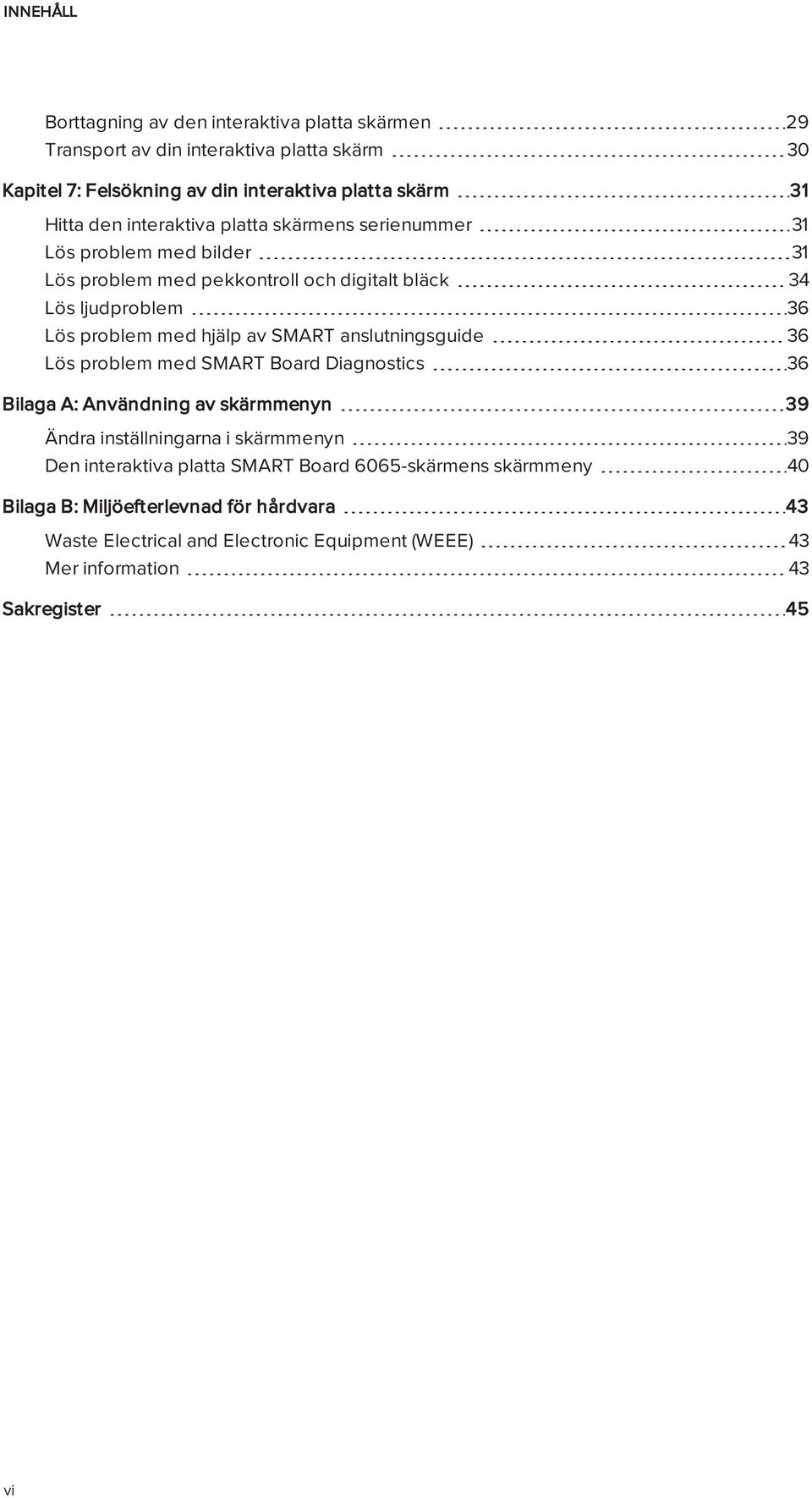

8 INNEHÅLL Borttagning av den interaktiva platta skärmen 29 Transport av din interaktiva platta skärm 30 Kapitel 7: Felsökning av din interaktiva platta skärm 31 Hitta den interaktiva platta skärmens serienummer 31 Lös problem med bilder 31 Lös problem med pekkontroll och digitalt bläck 34 Lös ljudproblem 36 Lös problem med hjälp av SMART anslutningsguide 36 Lös problem med SMART Board Diagnostics 36 Bilaga A: Användning av skärmmenyn 39 Ändra inställningarna i skärmmenyn 39 Den interaktiva platta SMART Board 6065-skärmens skärmmeny 40 Bilaga B: Miljöefterlevnad för hårdvara 43 Waste Electrical and Electronic Equipment (WEEE) 43 Mer information 43 Sakregister 45 vi

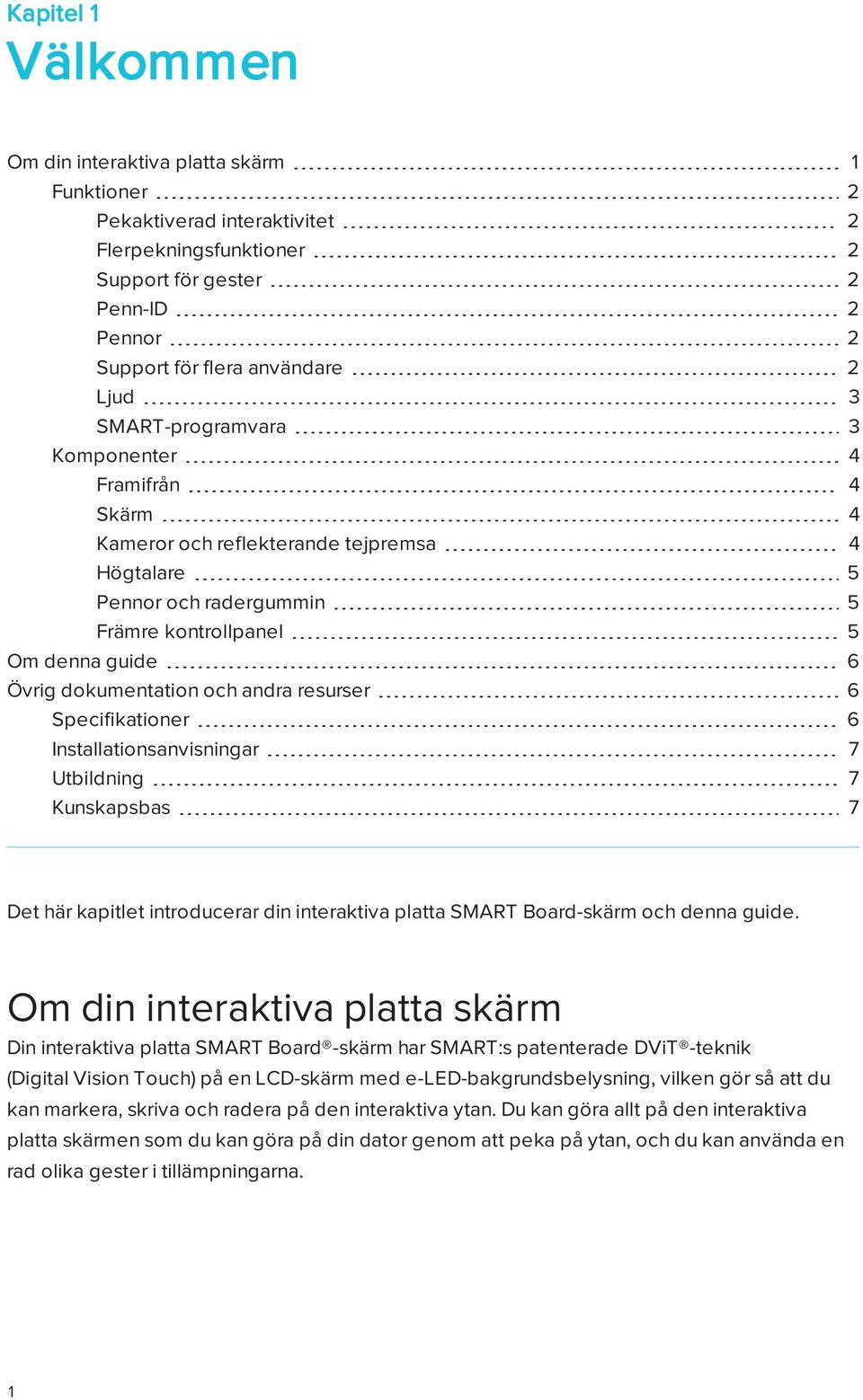

9 Kapitel 1 Välkommen Om din interaktiva platta skärm 1 Funktioner 2 Pekaktiverad interaktivitet 2 Flerpekningsfunktioner 2 Support för gester 2 Penn-ID 2 Pennor 2 Support för flera användare 2 Ljud 3 SMART-programvara 3 Komponenter 4 Framifrån 4 Skärm 4 Kameror och reflekterande tejpremsa 4 Högtalare 5 Pennor och radergummin 5 Främre kontrollpanel 5 Om denna guide 6 Övrig dokumentation och andra resurser 6 Specifikationer 6 Installationsanvisningar 7 Utbildning 7 Kunskapsbas 7 Det här kapitlet introducerar din interaktiva platta SMART Board-skärm och denna guide. Om din interaktiva platta skärm Din interaktiva platta SMART Board -skärm har SMART:s patenterade DViT -teknik (Digital Vision Touch) på en LCD-skärm med e-led-bakgrundsbelysning, vilken gör så att du kan markera, skriva och radera på den interaktiva ytan. Du kan göra allt på den interaktiva platta skärmen som du kan göra på din dator genom att peka på ytan, och du kan använda en rad olika gester i tillämpningarna. 1

10 KAPITEL 1 VÄLKOMMEN Funktioner Din interaktiva platta skärm har flertalet olika funktioner: Pekaktiverad interaktivitet och objektmedvetenhet Flerpekningsfunktionalitet Support för gester Penn-ID Pennor Support för flera användare Ljud SMART-programvara Pekaktiverad interaktivitet Du kan göra allt på din interaktiva platta skärm som du kan göra på din dator öppna och stänga program, ha möten med andra personer, skapa nya dokument eller redigera befintliga, besöka webbplatser, spela upp och manipulera videor och mycket mer genom att peka på den interaktiva ytan. Du kan även skriva över alla program med digitalt bläck med en av de medföljande pennorna eller med fingret, och sedan radera det digitala bläcket med radergummit på pennan eller med handflatan. Med objektmedvetenhet kan du plocka upp en penna och sedan skriva, markera eller radera utan att lägga tillbaka pennan. Flerpekningsfunktioner Med support för minst fyra samtidiga pekningar kan användarna interagera med den interaktiva platta skärmen, genom att använda de medföljande pennorna eller andra objekt, eller genom att använda fingrarna för att skriva och använda gester. Support för gester Du kan använda en rad olika gester i program, inklusive panorering, skalning, rotering och att zooma in och ut. Penn-ID Med funktionen penn-id kan du tilldela olika bläckutseenden till varje penna. Pennor Med den interaktiva platta skärmen ingår två pennor med ett radergummi fäst på dem. Support för flera användare Två användare kan plocka upp pennor och rita på skärmen samtidigt, vilket utökar samarbetet. 2

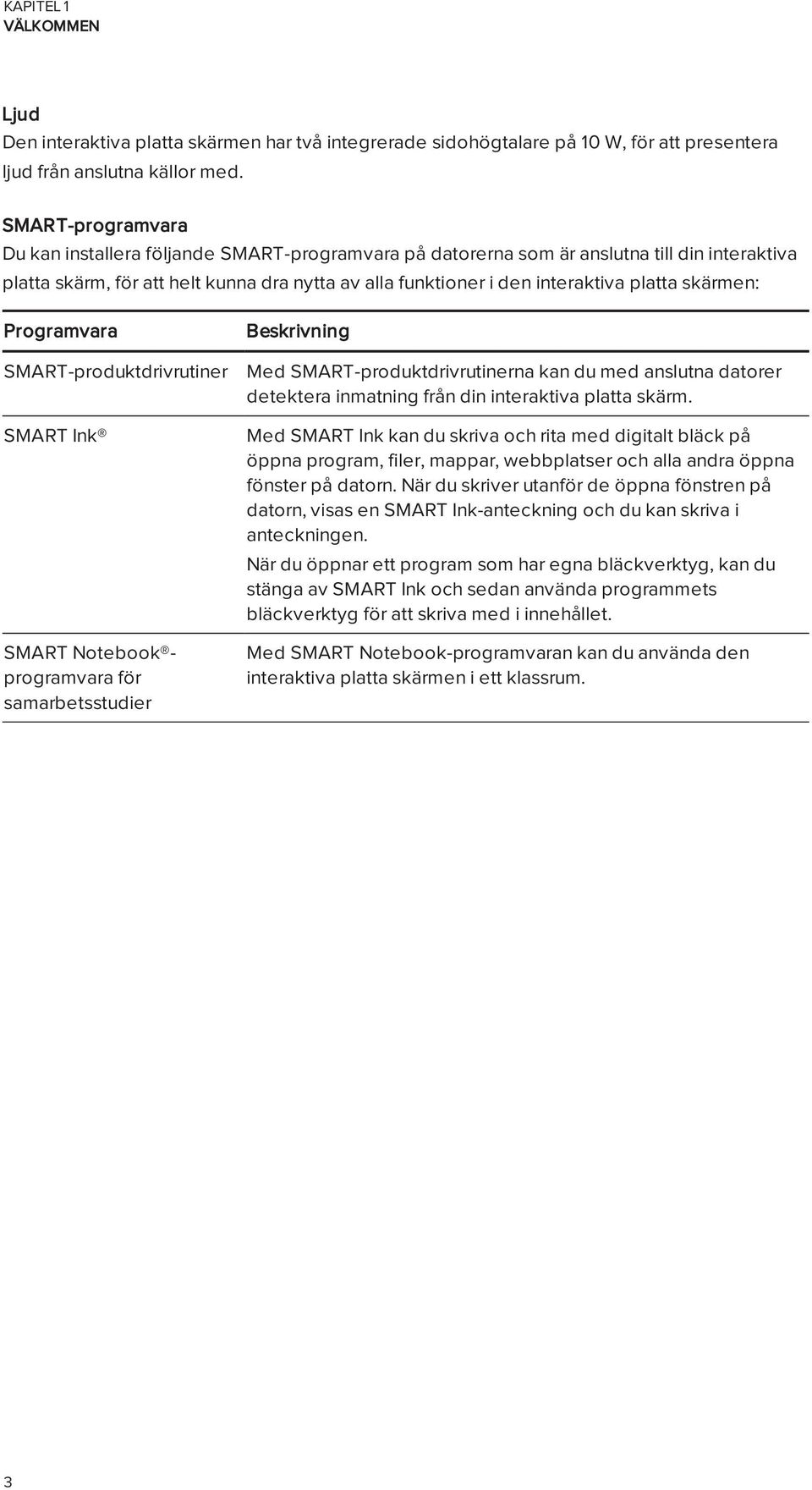

11 KAPITEL 1 VÄLKOMMEN Ljud Den interaktiva platta skärmen har två integrerade sidohögtalare på 10 W, för att presentera ljud från anslutna källor med. SMART-programvara Du kan installera följande SMART-programvara på datorerna som är anslutna till din interaktiva platta skärm, för att helt kunna dra nytta av alla funktioner i den interaktiva platta skärmen: Programvara SMART-produktdrivrutiner SMART Ink SMART Notebook programvara för samarbetsstudier Beskrivning Med SMART-produktdrivrutinerna kan du med anslutna datorer detektera inmatning från din interaktiva platta skärm. Med SMART Ink kan du skriva och rita med digitalt bläck på öppna program, filer, mappar, webbplatser och alla andra öppna fönster på datorn. När du skriver utanför de öppna fönstren på datorn, visas en SMART Ink-anteckning och du kan skriva i anteckningen. När du öppnar ett program som har egna bläckverktyg, kan du stänga av SMART Ink och sedan använda programmets bläckverktyg för att skriva med i innehållet. Med SMART Notebook-programvaran kan du använda den interaktiva platta skärmen i ett klassrum. 3

12 KAPITEL 1 VÄLKOMMEN Komponenter Framifrån Din interaktiva platta skärm består av följande komponenter: Nr. Namn 1 Kameror och reflekterande tejpremsa 2 Skärm 3 Främre kontrollpanel 4 Penna OBS! Komponenter som inte visas, inkluderar anslutningspaneler (se Anslutningspaneler på sidan 13) och menykontrollpanelen (se Menykontrollpanel på sidan 21). Skärm Modeller Diagonal Bredd Höjd Bredd/höjdförhållande SPNL ,9 cm. (64 1/2 tum) 142,8 cm. (56 1/4 tum) 80,4 cm. (31 5/8 tum) 16:9 För information om rengöring av skärmen, se Rengöring av skärmen på sidan 26. Kameror och reflekterande tejpremsa I hörnen på skärmen finns kameror som spårar finger- och pennpositioner över skärmen. Skärmen är kantad med en remsa som består av reflekterande tejp. 4

13 KAPITEL 1 VÄLKOMMEN För information om rengöring av kamerafönstren och den reflekterande tejpen, se Rengöring av skärmen på sidan 26. FÖRSIKTIGHET Håll den reflekterande tejpen torr. Ta inte bort eller skada den reflekterande tejpen. VIKTIGT Fäst inte objekt såsom klisterlappar på skärmen, för de stör kamerorna. Sätt inget på remsan, för det stör kamerorna. Högtalare Din interaktiva platta skärm har två integrerade högtalare på 10 W på framsidan. Du kan ansluta externa högtalare om så önskas (se Anslutning av externa högtalare på sidan 15). Pennor och radergummin Med din interaktiva platta skärm medföljer två pennor med ett radergummi fäst på dem. Två undre kanten på den interaktiva platta skärmen har magnetiska hållare för pennorna. När du tar bort en penna från hållaren, aktiveras den och du kan antingen rita med digitalt bläck eller radera det. FÖRSIKTIGHET När du lägger tillbaka pennan i den magnetiska hållaren, se till att den sitter i mitten på hållaren så att den inte faller eller eventuellt skadas. Främre kontrollpanel Den främre kontrollpanelen består av knapparna Vänteläge, Val av ingång, Ljud av och volymreglage. Nr. Namn 1 Knappen Vänteläge 2 Knappen Val av ingång 3 Knappen Ljud av 4 Volymsänkning 5 Volymökning 5

14 KAPITEL 1 VÄLKOMMEN VIKTIGT Om en skyddsfilm finns över den främre kontrollpanelen, ta bort skyddsfilmen innan du använder den främre kontrollpanelen. Under normalt bruk: Knapparna Volymreglage, Ljud av och Ingångar, är vita. Knappen Vänteläge är vit när den interaktiva platta skärmen är på Knappen Vänteläge är gul när den interaktiva platta skärmen är i vänteläget Om denna guide Denna guide förklarar hur man ställer in och underhåller den interaktiva platta skärmen. Den inkluderar följande information: Hur man monterar den interaktiva platta skärmen Hud man ansluter datorn Vad användare kan göra med den interaktiva platta skärmen Hur man underhåller den interaktiva platta skärmen för år av bruk Hur man felsöker problem med den interaktiva platta skärmen Utöver det, inkluderar denna guide information om den interaktiva platta skärmens skärmmeny. Denna guide är ämnad för individer som ansvarar för installation och underhåll av interaktiva platta skärmar på deras organisationer. Övrig dokumentation och övriga resurser är tillgängliga för individer som använder interaktiva platta skärmar. Övrig dokumentation och andra resurser Utöver denna guide, så finns det även resurser för individer som installerar, underhåller eller använder interaktiva platta skärmar. Specifikationer Din interaktiva platta skärms specifikationer fastställer produktens dimensioner, vikt, rekommenderade drifts- och förvaringstemperaturer, elkrav och -förbrukning och annan viktig information för installation och underhåll. Modell SPNL-6065 Specifikationer smarttech.com/kb/

15 KAPITEL 1 VÄLKOMMEN Installationsanvisningar Med din interaktiva platta skärm ingår installationsanvisningar. Dessa installationsanvisningar förklarar hur man packar upp, sätter ihop och monterar den interaktiva platta skärmen och hur man ansluter den till datorer och andra enheter. Om du har förlorat dessa installationsanvisningar, kan du hämta PDF-versionen från smarttech.com/kb/ För att kunna använda den interaktiva platta skärmen med en ansluten dator, måste du installera SMART-programvaran på datorn (se SMART-programvara på sidan 3). Utbildning SMART:s utbildningswebbsida (smarttech.com/training) innehåller ett utförligt bibliotek med utbildningsresurser som du kan hänvisa till när du först lär dig hur man konfigurerar eller använder den interaktiva platta skärmen. Kunskapsbas Supportcentret (smarttech.com/support) innehåller en kunskapsbas som du kan hänvisa till när du utför underhåll på eller felsöker problem med din interaktiva platta skärm. 7

16

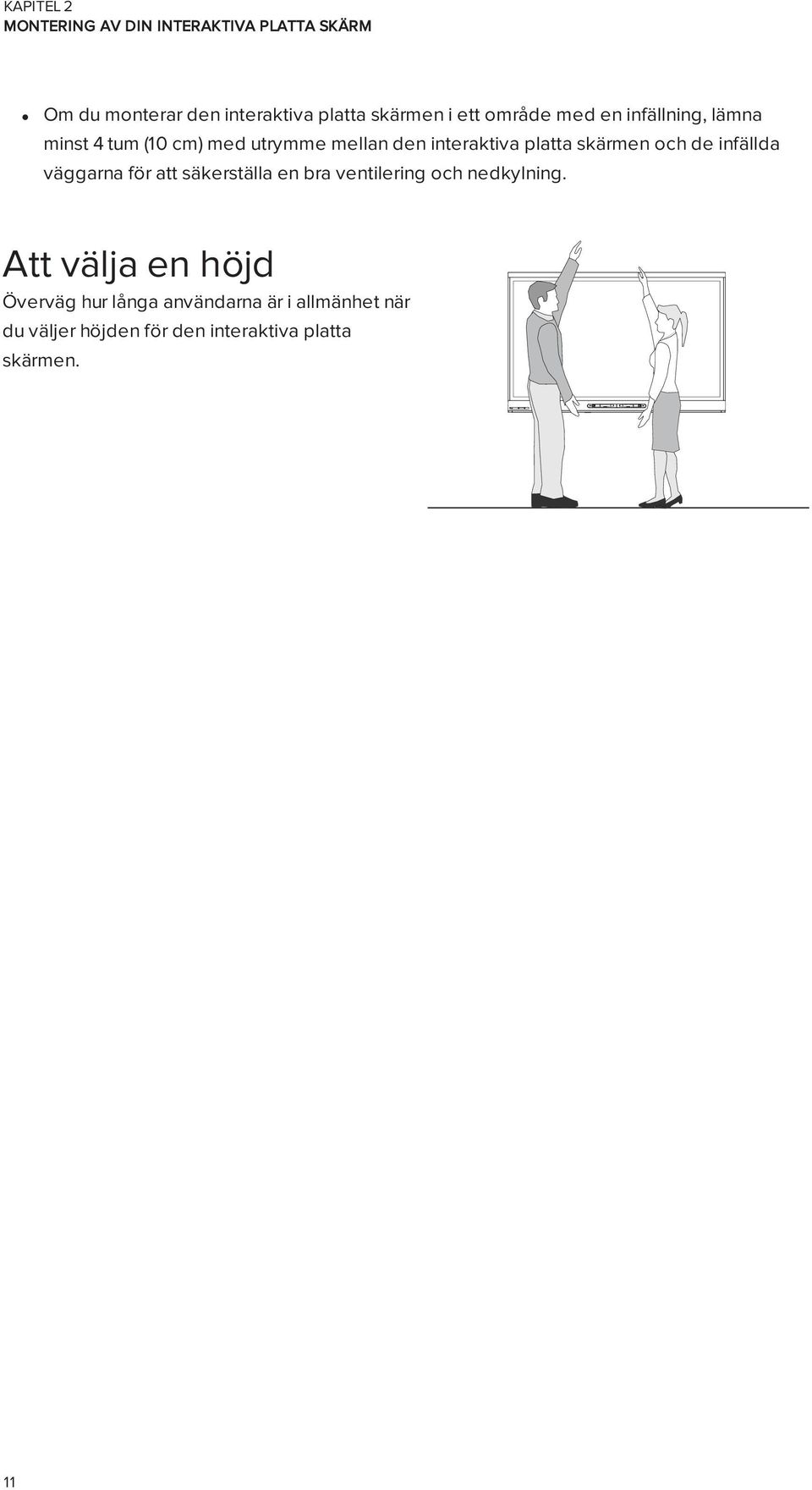

17 Kapitel 2 Montering av din interaktiva platta skärm Innan du monterar din interaktiva platta skärm 9 Att välja en plats 10 Att välja en höjd 11 För att montera den interaktiva platta skärmen på en vägg, behöver du ett team av professionella installerare. Detta avsnitt är avsett för installerare. Installerare bör läsa detta kapitel samt installationsanvisningarna som medföljer med den interaktiva platta skärmen, innan de monterar den interaktiva platta skärmen. VARNING Felaktig montering av den interaktiva platta skärmen kan leda till personskada eller att produkten skadas. Innan du monterar din interaktiva platta skärm Gör följande innan du monterar din interaktiva platta skärm: Granska miljökraven i din interaktiva platta skärms specifikationer (se Specifikationer på sidan 6). Spara all produktförpackning så att den finns tillgänglig om du måste transportera den interaktiva platta skärmen. Om originalförpackningen inte finns tillgänglig, kan du köpa ny produktförpackning från din auktoriserade SMART-återförsäljare (smarttech.com/where). Hänvisa till lokala byggkoder, för att säkerställa att väggen kan stödja den interaktiva platta skärmens vikt och monteringsutrustning. Modell Vikt (lb.) Vikt (kg.) SPNL

18 KAPITEL 2 MONTERING AV DIN INTERAKTIVA PLATTA SKÄRM Använd en standard VESA-monteringsplatta (ingår ej) för att montera den interaktiva platta skärmen på en vägg. Modell SPNL-6065 Monteringsplatta 400 mm 400 mm Använd M8-skruvar för att fästa väggkonsolen. Modell Skruvlängd 1 Fästkraft SPNL mm + x mm < M8 < 50 mm + x mm 97,36 177,01 tum-lb. (11-20 N m) FÖRSIKTIGHET Dra inte åt skruvarna för mycket. OBS! SMART rekommenderar M8 30 mm monteringsskruvar för standardinstallationer där den totala tjockleken för väggmonteringens konsol och brickan är mindre än 7 mm. Eftersom kontakterna kanske inte är lätta att få åtkomst till efter att installerarna har monterat den interaktiva platta skärmen, överväg att ansluta elkablarna, datorerna och andra enheter då den interaktiva platta skärmen fortfarande är i dess förpackning (se Anslutning av ström och enheter på sidan 13). Innan du startar den interaktiva platta skärmen för första gången, rengör först kamerafönstren och den reflekterande tejpen enligt anvisningarna i Rengöring av kamerafönstren och den reflekterande tejpen på sidan 27. Att välja en plats Gör följande när du väljer en plats för den interaktiva platta skärmen: Installera inte den interaktiva platta skärmen på en plats där en dörr eller grind kan slå emot den. Installera inte den interaktiva platta skärmen i ett område där den utsätts för kraftiga vibrationer eller damm. Installera inte den interaktiva platta skärmen nära den plats där huvudströmkällan går in i byggnaden. Se till att det finns tillräckligt med ventilering eller tillhandahåll luftkonditionering runt den interaktiva platta skärmen, så att hetta kan flöda ifrån enheten och monteringsutrustningen. 1 Där x är den totala tjockleken för väggkonsolen och brickan. 10

19 KAPITEL 2 MONTERING AV DIN INTERAKTIVA PLATTA SKÄRM Om du monterar den interaktiva platta skärmen i ett område med en infällning, lämna minst 4 tum (10 cm) med utrymme mellan den interaktiva platta skärmen och de infällda väggarna för att säkerställa en bra ventilering och nedkylning. Att välja en höjd Överväg hur långa användarna är i allmänhet när du väljer höjden för den interaktiva platta skärmen. 11

20

21 Kapitel 3 Anslutning av ström och enheter Anslutningspaneler 13 Strömanslutning 14 Anslutning av datorn 14 Anslutning av externa högtalare 15 Detta kapitel innehåller information om hur man ansluter den interaktiva platta skärmen till ström, datorer och övriga enheter. Anslutningspaneler Det finns anslutningspaneler på den vänstra sidan av den interaktiva platta skärmen. Följande diagram och tabell presenterar anslutningarna på de interaktiva platta SMART Board 6065-skärmarna: Nr. Typ Information Identifierare Den vänstra anslutningspanelen 1 Serviceport För SMART användning 2 Ljud ut 3,5 mm stereoanslutning 3 USB USB 2.0 typ-b-kontakt 13

22 KAPITEL 3 ANSLUTNING AV STRÖM OCH ENHETER Nr. Typ Information Identifierare Den vänstra anslutningspanelen 4 Video in HDMI-anslutning HDMI Baksidan på den interaktiva platta skärmen 5 AC-ström AC-strömmens elintag och strömbrytare OBS! HDMI-kabeln bör vara HDMI 1.4-kompatibel och inte längre än 16,5 fot (5 m). Strömanslutning Anslut den medföljande nätkabeln från AC-elintaget underst på den interaktiva platta skärmen till eluttaget. Sätt på huvudströmbrytaren. OBS! Hänvisa till din interaktiva platta skärms specifikationer för elkrav och elförbrukningsinformation (se Specifikationer på sidan 6). Anslutning av datorn ANTECKNINGAR Den interaktiva platta skärmen kan användas med maximalt två USB-XT-förlängare. Om du använder en CAT 5 USB-förlängare, är den maximala längden för Cat 5-kabeln 52 fot (16 m). Använd USB- och HDMI-kablarna och anslut datorn till USB-kontakten och HDMI-kontakten till den vänstra anslutningspanelen, vilken sitter på baksidan av din interaktiva platta skärm. HDMI Audio Out Service 14

23 KAPITEL 3 ANSLUTNING AV STRÖM OCH ENHETER Anslutning av externa högtalare Din interaktiva platta skärm har två högtalare på 10 W på de vänstra och högra sidorna. Du kan ansluta de externa högtalarna med 3,5 mm stereoanslutningen på den vänstra anslutningspanelen. 15

24

25 Kapitel 4 Inställning av din interaktiva platta skärm och dator Starta din interaktiva platta skärm och dator för första gången 17 Installera SMART-programvara 17 Hämta och installera SMART-programvara 18 Kör anslutningsguiden 18 Detta kapitel förklarar hur du ställer in den interaktiva platta skärmen och datorn efter att du har monterat den interaktiva platta skärmen och anslutit strömmen och enheterna. Starta din interaktiva platta skärm och dator för första gången Efter att du har anslutit din dator till den interaktiva platta skärmen (se Anslutning av datorn på sidan 14) och monterat den interaktiva platta skärmen (se Montering av din interaktiva platta skärm på sidan 9), kan du starta båda enheterna. Hur man startar den interaktiva platta skärmen och datorn för första gången 1. Starta datorn. 2. Starta din interaktiva platta skärm genom att vrida strömbrytaren bredvid AC-strömintaget. 3. Tryck på knappen Viloläge på den främre kontrollpanelen. Installera SMART-programvara För att kunna använda din interaktiva platta skärms alla funktioner, måste du hämta och installera SMART-programvaran på din dator. När du köper din interaktiva platta skärm, erhåller du en licens för SMART Notebookprogramvaran och ett ettårs-abonnemang till SMART Notebook Advantage-programvarans underhållsplan. Se smarttech.com/notebook för mer information. 17

26 KAPITEL 4 INSTÄLLNING AV DIN INTERAKTIVA PLATTA SKÄRM OCH DATOR Hämta och installera SMART-programvara TIPS Du kan även installera SMART Notebook-programvaran från den DVD som medföljde med din interaktiva platta skärm. Hur man hämtar och installerar SMART-programvaran 1. Gå till smarttech.com/downloads. 2. Bläddra till avsnittet SMART Notebook-programvara. 3. Klicka på Välj en version och välj sedan den senaste versionen. 4. Klicka på Hämta. 5. Följ anvisningarna på skärmen för att spara installeraren till en temporär plats. 6. Dubbelklicka på installeraren. 7. Följ anvisningarna på skärmen för att installera SMART-programvaran. Kör anslutningsguiden Efter att du har startat din interaktiva platta skärm och datorn för första gången och installerat SMART-programvaran, kör anslutningsguiden för att kalibrera och inrikta den interaktiva platta skärmen. Hur man kör anslutningsguiden 1. Få åtkomst till SMART anslutningsguide genom att öppna SMART-inställningarna (se Öppna SMART-inställningarna på sidan 23). 2. Tryck på Anslutningsguide. SMART anslutningsguide visas. 3. Välj den interaktiva platta skärmen från listan av anslutna interaktiva SMART-produkter och klicka sedan på Nästa. 4. Välj Produkten ställs in för första gången och klicka sedan på Nästa. 5. Följ anvisningarna på skärmen för att inrikta den interaktiva platta skärmen för första gången. 18

27 Kapitel 5 Hur du använder din interaktiva platta skärm Startar och stäng av den interaktiva platta skärmen 19 Återställ din interaktiva platta skärm 20 Användning av din interaktiva platta skärm med datorn 20 Användning av SMART-programvara 20 Menykontrollpanel 21 Användning av penn-id 21 Ändra pennans inställningar 21 Återställ pennan till dess standardvärden 22 Radering på den interaktiva platta skärmen 22 Detta kapitel förklarar hur man använder tangentfunktionerna på den interaktiva platta skärmen. Startar och stäng av den interaktiva platta skärmen Du kan starta och stänga av din interaktiva platta skärm med den främre kontrollpanelen. Hur man startar den interaktiva platta skärmen 1. Starta datorn. 2. Tryck på knappen Vänteläge på den främre kontrollpanelen. Din dators inloggningsskärm eller skrivbord visas på din interaktiva platta skärm. VIKTIGT Om knappen Vänteläge inte är gul, är antingen den interaktiva platta skärmen inte ansluten eller så är huvudströmbrytaren underst på anslutningdpanelen avstängd. Hur man hittar huvudströmbrytaren, se Anslutningspaneler på sidan

28 KAPITEL 5 HUR DU ANVÄNDER DIN INTERAKTIVA PLATTA SKÄRM Hur man stänger av den interaktiva platta skärmen 1. Stäng av datorn. 2. Tryck på knappen Vänteläge på den främre kontrollpanelen två gånger. Återställ din interaktiva platta skärm Du kan återställa din interaktiva platta skärm med den främre kontrollpanelen. Hur man återställer den interaktiva platta skärmen 1. Tryck på knappen Vänteläge på den främre kontrollpanelen. 2. Tryck och håll ner knappen Vänteläge tills skärmen blir svart. Den interaktiva platta skärmen återställs och sedan visas din dators inloggningsskärm eller skrivbord på din interaktiva platta skärm. Användning av din interaktiva platta skärm med datorn Användarna använder oftast den interaktiva platta skärmen med datorn som du konfigurerat i det föregående kapitlet (se Inställning av din interaktiva platta skärm och dator på sidan 17). Användning av SMART-programvara Med SMART-programvaran som är installerad på datorn kan användarna göra följande: Interagera med objekt på skärmen genom att peka på dem Skriva och rita med och radera digitalt bläck Använda flerpekningsgester för att bläddra igenom sidor, zooma in och ut, och ändra storlek, rotera, gruppera, dela upp och vända objekt 20

29 KAPITEL 5 HUR DU ANVÄNDER DIN INTERAKTIVA PLATTA SKÄRM Menykontrollpanel Du kan navigera igenom skärmmenyn med menykontrollpanelen som sitter på den vänstra sidan av din interaktiva platta skärm. För mer information om skärmmenyn, se Den interaktiva platta SMART Board 6065-skärmens skärmmeny på sidan 40. Nr. Namn 1 MENY 2 STÄLL IN 3 [Ner] 4 [Vänster] 5 [Upp] 6 [Höger] Användning av penn-id Den interaktiva platta SMART Board 6065-skärmen har ett penn-id. Detta penn-id gör så att du kan ändra inställningarna för varje penna. Den svarta pennans standardvärde blir svart bläck och den röda pennans standardvärde blir rött bläck. Färgringen på pennan identifierar färgen för standardbläcket. Ändra pennans inställningar Du kan ändra pennans inställningar, inklusive linjestorleken och fyllningseffekterna. 21

30 KAPITEL 5 HUR DU ANVÄNDER DIN INTERAKTIVA PLATTA SKÄRM Hur man ändrar pennans inställningar 1. Öppna verktygsfältet för SMART Ink eller SMART Notebook-pennor. 2. Ändra pennans inställningar med hjälp av din penna. Återställ pennan till dess standardvärden Du kan återställa pennorna till dess standardvärden genom att sätta dem i pennfacket igen. Radering på den interaktiva platta skärmen Hur man raderar innehåll på den interaktiva platta skärmen använd radergummina på baksidan av pennorna använd raderingsgesten (handflatan) använd programvarans raderingsverktyg 22

31 Kapitel 6 Underhåll av din interaktiva platta skärm Öppna SMART-inställningarna 23 Uppdatera inbyggd programvara 24 Uppdatera programvara 24 Inriktning av din interaktiva platta skärm 24 Kalibrering av din interaktiva skärm 25 Utbyte av pennstift 26 Rengöring av skärmen 26 Rengöring av kamerafönstren och den reflekterande tejpen 27 Underhåll av ventilationen 27 Förebygg kondensering 28 Kontroll av den interaktiva platta skärmens installation 28 Borttagning av den interaktiva platta skärmen 29 Transport av din interaktiva platta skärm 30 Om du underhåller den interaktiva platta skärmen korrekt, kommer du att kunna använda den i många år. Öppna SMART-inställningarna Flertalet underhålls- och felsökningsprocedurer i denna guide kräver att du öppnar SMARTinställningarna. Hur man öppnar SMART-inställningarna på Windows 7-operativsystem Välj Starta > Alla program > SMART Technologies > SMART-verktyg > SMARTinställningar. SMART-inställningarna visas. Hur man öppnar SMART-inställningarna på Windows 8-operativsystem 1. Öppna skärmen Appar. 2. Tryck på SMART-inställningar. SMART-inställningarna visas. 23

32 KAPITEL 6 UNDERHÅLL AV DIN INTERAKTIVA PLATTA SKÄRM Hur man öppnar SMART-inställningarna på MAC OS-operativsystemprogramvara 1. Tryck på ikonen SMART Board i dockan. 2. Tryck på SMART-inställningar. SMART-inställningarna visas. Uppdatera inbyggd programvara Din interaktiva platta skärm använder inbyggd programvara för dess processor. Du kan uppdatera den inbyggda programvaran. För mer information, se Uppgradera den inbyggda programvaran för din interaktiva platta SMART Board 6065-skärm. Uppdatera programvara SMART produktuppdatering (SPU) ingår i SMART-programvaran som du installerade att använda med din interaktiva platta skärm (se Installera SMART-programvara på sidan 17). SPU kontrollerar med jämna mellanrum om nya uppdateringar finns för SMART-programvaran på SMART-webbsidan. Du kan konfigurera SPU att uppmana användarna att installera uppdateringar eller att installera uppdateringar automatiskt. OBS! Om du inte installerade SPU, kan du hämta uppdateringar till SMART-programvaran från smarttech.com/downloads. Inriktning av din interaktiva platta skärm Om pekplatsen feltolkas (pekaren visas en bit från den aktuella kontaktpunkten), ska du rikta in den interaktiva platta skärmen. OBS! Du kan använda fingret eller en interaktiv platt skärmpenna för att rikta in din interaktiva platta skärm. Hur man riktar in den interaktiva platta skärmen 1. Öppna SMART-inställningarna (se Öppna SMART-inställningarna på föregående sida). 2. Tryck på Inrikta. 24

33 KAPITEL 6 UNDERHÅLL AV DIN INTERAKTIVA PLATTA SKÄRM 3. Tryck på de röda målen när de visas. Håll fingret eller pennans udd i mitten av varje mål och lyft sedan bort pennan eller fingret. När du har tagit bort pennan eller fingret, flyttas målet till nästa inriktningspunkt. VIKTIGT Håll pennan lodrät mot skärmen. 4. Fortsätt tills du har tryckt på alla målen. Inriktningsskärmen stängs. 5. Om detta inte korrigerar den felaktiga pekningen, kalibrera då den interaktiva platta skärmen (se Kalibrering av din interaktiva skärm nedanför) Kalibrering av din interaktiva skärm Digitala kameror i hörnen på de interaktiva platta skärmarna spårar positionen för pennor, radergummit och ditt finger på den interaktiva skärmen och skickar sedan informationen till SMART-programvaran, vilken tolkar denna information som musklick, digitalt bläck eller bläckborttagning på den tillämpliga platsen. Kalibreringen fastställer kamerornas position och vinklar för att korrekt kunna identifiera pekplatserna på din interaktiva platta skärm. VIKTIGT Om ett felmeddelande visas när du kalibrerar din interaktiva platta skärm, kontakta då SMART Support (smarttech.com/contactsupport). Hur man kalibrerar den interaktiva platta skärmen 1. Öppna SMART-inställningar (se Öppna SMART-inställningarna på sidan 23). 2. Tryck på SMART-hårdvaruinställningar. 3. Om du har fler än en SMART-produkt ansluten, välj den interaktiva platta skärmen. 4. Välj Avancerade inställningar från rullgardinslistan. 5. Klicka på Kalibrera. Kalibreringsskärmen visas. Detta kan ta ett litet tag. 6. Tryck på det röda målet med toppen på den interaktiva platta skärmens penna. Håll toppen i mitten på målet tills målet blir grönt och lyft sedan bort pennan. Målet flyttas till nästa plats. OBS! Du kan kalibrera ett mål igen genom att trycka på tangenten VÄNSTERPIL på tangentbordet. 25

34 KAPITEL 6 UNDERHÅLL AV DIN INTERAKTIVA PLATTA SKÄRM 7. Fortsätt att trycka på målen tills den andra kalibreringsskärmen och rutnätet visas. Ett exempel visas snabbt, för att demonstrera hur man drar över skärmen för att kalibrera den interaktiva ytan. 8. Använd en penna för att rita en spiral horisontalt över rutnätet. När du drar är bläcket blått. När du avslutar varje ruta, blir rutan grön. 9. När alla rutorna är gröna, visas en förloppsindikator. När förloppsindikatorn är full, visar den interaktiva platta skärmen meddelandet Kalibreringen är slutförd. 10. Rikta in den interaktiva platta skärmen (se Inriktning av din interaktiva platta skärm på sidan 24). Utbyte av pennstift För att undvika att du skadar din interaktiva platta skärms bländfria yta, byt ut pennstiftet om det slits ut. Du kan köpa utbytesdelar från din auktoriserade SMART-återförsäljare (smarttech.com/where). Hur man byter ut pennstiftet 1. Grabba tag i det utslitna pennstiftet med en tång och dra sedan ut och vrid loss stiftet. 2. Tryck in reservdelsstiftet in i pennan. Rengöring av skärmen Följ de här anvisningarna för att rengöra den interaktiva platta skärmen utan att skada dess bländfria yta eller andra produktkomponenter. FÖRSIKTIGHET Använd inte permanenta markeringspennor eller vanliga markeringspennor på skärmen. Om du använder markeringspennor på skärmen, avlägsna då bläcket så fort som möjligt med en luddfri trasa som inte repar ytan. Gnugga inte skärmen med ett kompakt eller grovt material. Tryck inte för hårt mot skärmen. Använd inte rengöringsmedel eller glasputs på den interaktiva platta skärmen, eftersom de kan skada eller missfärga skärmen. Undvik att vidröra den reflekterande tejpen mellan skärmen och kanten och se till att remsan förblir torr. Om denna remsa skadas, påverkas pekinteraktiviteten. 26

35 KAPITEL 6 UNDERHÅLL AV DIN INTERAKTIVA PLATTA SKÄRM Hur man rengör skärmen 1. Stäng av datorn och koppla sedan ifrån strömkällorna för datorn och den interaktiva platta skärmen. 2. Torka av skärmen med en luddfri trasa som inte repar. Rengöring av kamerafönstren och den reflekterande tejpen DViT-tekniken i din interaktiva platta skärm använder fyra kameror i hörnen på ramen och det reflekterande materialet mellan skärmen och kanterna. Överflödig ansamling av damm på kamerafönstren eller den reflekterande tejpen kan påverka pekprestandan. Dessa områden bör inspekteras med jämna mellanrum och bör rengöras vid eventuell ansamling av damm. FÖRSIKTIGHET Använd inte komprimerad luft för att rengöra kamerafönstren eller kanterna. Använd inte vatten, kemikalier eller rengöringsmedel. För mycket tryck vid rengöring av tejpen eller kamerorna kan skada tejpen och orsaka prestandaproblem eller fel. Hur man rengör kamerafönstren och den reflekterande tejpen 1. Använd en luddfri trasa och torka försiktigt av kamerafönstren i de övre hörnen och den reflekterande tejpen jäms med den övre delen på den interaktiva platta skärmen. 2. Torka försiktigt av den reflekterande tejpen längs sidorna på den interaktiva platta skärmen. 3. Torka försiktigt av kamerafönstren i de nedre hörnen och den reflekterande remsan jäms den nedre delen på den interaktiva platta skärmen. Underhåll av ventilationen Din interaktiva platta skärm kräver ventilation för att nedkylningsfläktarna ska kunna fungera. Ansamlat damm i ventilationsöppningarna förhindrar nedkylningen och leder till att produkten inte fungerar. Rengör de åtkomliga ventilationsöppningarna med en torr trasa en gång i månaden. Använd en dammsugare med ett litet smalt slangtillbehör för att dammsuga de bakre ventilationsöppningarna med jämna mellanrum. Du kanske måste ta bort den interaktiva platta skärmen från väggen. För mer information om hur man tar bort den interaktiva platta skärmen, se Borttagning av den interaktiva platta skärmen på sidan

36 KAPITEL 6 UNDERHÅLL AV DIN INTERAKTIVA PLATTA SKÄRM FÖRSIKTIGHET Undvik att installera eller använda den interaktiva platta skärmen i ett område med överflödigt damm, luftfuktighet och rök. Förebygg kondensering Den interaktiva platta skärmen består av glasskikt som kan ansamla kondensering, särskilt under följande förhållanden: Extrema temperaturer med hög luftfuktighet Snabba luftfuktighetsförändringar, vilka kan uppstå när produkten används i närheten av vatten, såsom ett handfat, en pool, vattenkokare eller luftkonditioneringsventilation Direkt exponering av solljus Hur man avdunstar kondensering från den interaktiva platta skärmen 1. Avlägsna luftfuktighetskällan från den interaktiva platta skärmen, om möjligt. 2. Justera rumstemperaturen till normala bruksvärden. Se Specifikationer för den interaktiva platta SMART Board 6065-skärmen (smarttech.com/kb/170640) för mer information om normala bruksvärden. 3. Starta den interaktiva platta skärmen och låt den vara på i 2-3 timmar. 4. Om kondenseringen på skärmen inte avdunstar, kontakta SMART support (smarttech.com/contactsupport). Kontroll av den interaktiva platta skärmens installation Inspektera din interaktiva platta skärms installation ofta, för att säkerställa att den förblir säkert installerad. Kontrollera monteringsplatsen för tecken på skada eller svagheter som kan uppstå med tiden. Kontrollera om det finns lösa skruvar, mellanrum, förvrängningar eller andra problem som kan uppstå med monteringsutrustningen. Om du hittar ett problem, kontakta då en professionell installatör. 28

37 KAPITEL 6 UNDERHÅLL AV DIN INTERAKTIVA PLATTA SKÄRM Borttagning av den interaktiva platta skärmen Använd två eller fler professionella installatörer, för att säkert avlägsna den interaktiva platta skärmen. VARNING Försök inte att flytta den interaktiva platta skärmen av egen kraft. Den interaktiva platta skärmen är väldigt tung. Flytta inte den interaktiva platta skärmen genom att fästa ett rep eller ståltråd på handtagen på baksidan. Den interaktiva platta skärmen kan falla och orsaka personskada och skada produkten. VIKTIGT Följ anvisningarna som medföljde med golvstativet eller monteringsutrustningen. Hur man tar bort den interaktiva platta skärmen 1. Stäng av den interaktiva platta skärmen och koppla ifrån elkabeln från vägguttaget. 2. Ta bort alla åtkomliga kablar och anslutningar. 3. Lyft din interaktiva platta skärm från dess monteringsplats. VARNING Placera inte den interaktiva platta skärmen på en lutande eller ostabil vagn, ett stativ eller bord, eftersom den interaktiva platta skärmen kan falla, vilket kan leda till personskada eller allvarlig produktskada. FÖRSIKTIGHET Låt inte den interaktiva platta skärmen stå med skärmen riktad uppåt, nedåt eller på sidan under en längre period, eftersom det kan skada skärmen permanent. 29

38 KAPITEL 6 UNDERHÅLL AV DIN INTERAKTIVA PLATTA SKÄRM Transport av din interaktiva platta skärm Spara din originalförpackning, så att du kan packa om din interaktiva platta skärm med så mycket av originalförpackningen som möjligt. Den här förpackningen är designad för optimalt skydd mot stötar och vibration. Om originalförpackningen inte finns tillgänglig, kan du köpa samma förpackning direkt från din auktoriserade SMART-återförsäljare (smarttech.com/where). FÖRSIKTIGHET Transportera endast din interaktiva platta skärm i originalförpackningen eller den nya förpackningen. Transport av din interaktiva platta skärm utan korrekt förpackning, upphäver din garanti och kan leda till att produkten skadas. 30

39 Kapitel 7 Felsökning av din interaktiva platta skärm Hitta den interaktiva platta skärmens serienummer 31 Lös problem med bilder 31 Lös problem med en tom skärm 32 Lös problem med bildkvaliteten 32 Lös problem med pekkontroll och digitalt bläck 34 Lös ljudproblem 36 Lös problem med hjälp av SMART anslutningsguide 36 Lös problem med SMART Board Diagnostics 36 Kontrollera kameravisningen 37 Det här kapitlet tillhandahåller dig med den information som behövs för att lösa enklare problem som kan uppstå med den interaktiva platta skärmen. Om problemen består, eller inte tas upp i detta kapitel, kontakta då SMART support (smarttech.com/contactsupport). Hitta den interaktiva platta skärmens serienummer När du kontaktar SMART support, kanske du ombeds att tillhandahålla den interaktiva platta skärmens serienummer. Det enklaste sättet att hitta detta serienummer på, är att använda skärmmenyn (se sidan 42). Lös problem med bilder Komplettera följande steg om din interaktiva platta skärm inte visar en bild korrekt, eller inte visar någon bild alls. 31

40 KAPITEL 7 FELSÖKNING AV DIN INTERAKTIVA PLATTA SKÄRM Lös problem med en tom skärm Använd följande felsökningstabell när din dator är på, men du ser ingen bild på den interaktiva platta skärmen. Börja med att titta på den främre kontrollpanelens lampa. Den främre kontrollpanelens lampa Av Orsaker Den interaktiva platta skärmen är inte ansluten till en strömkälla. Huvudströmmen är Av. Lösning Anslut din interaktiva platta skärms elkabel till ett eluttag (se sidan 14). Vrid strömbrytaren för att sätta på huvudströmmen (se sidan 13). Gul Den interaktiva platta skärmen är i Vänteläget. Tryck på knappen Vänteläge främre kontrollpanelen. på den Lös problem med bildkvaliteten Problem som uppstår Orsaker Lösning Bilden är för stor, för liten eller fyller inte helt upp skärmen. Datorns inställningar för videoupplösning matchar inte din interaktiva platta skärms inbyggda upplösning. Den inbyggda upplösningen är på 30 Hz. Om din dator inte kan stödja ovanstående upplösning, överväg på 60 Hz som ett alternativ. 32

41 KAPITEL 7 FELSÖKNING AV DIN INTERAKTIVA PLATTA SKÄRM Problem som uppstår Orsaker Lösning Skärmupplösningen är korrekt, men bilden omgärdas med svarta streck. Bilden är ostadig eller suddig. Datorns videokort underskannar bilden. Din videokabel är av dålig kvalitet. Du anslöt två videokablar ihop. Den interaktiva platta skärmens inbyggda upplösning matchar inte upplösningen på din dators bildskärmskort. Videoanslutningen sitter löst. Din videokabel är av dålig kvalitet. Du anslöt två videokablar ihop. Din dators bildskärmskort är skadat. Stäng av eller justera funktionen överskanning/underskanning i videokortsdrivrutinens programvara tills bilden passar skärmupplösningen. Hänvisa till datorns Hjälp för videokortet för mer information. Välj 4K UHD-alternativet från din videokortsdrivrutins avancerade meny (om tillgängligt). Detta bör tillhandahålla en perfekt bilrutsbild för din interaktiva platta skärm. Byt ut videokabeln med en bättre videokabelskvalitet. Byt ut dina två kablar med en längre kabel. ELLER Flytta datorn så att den är inom en enskild kabellängd från din interaktiva platta skärm. Kontrollera upplösningen på din dators bildskärmskort och ändra den interaktiva platta skärmens upplösning för att matcha den. Fäst videokabeln till både datorn och den interaktiva platta skärmen. Byt ut videokabeln med en bättre videokabelskvalitet. Byt ut dina två kablar med en längre kabel. ELLER Flytta datorn så att den är inom en enskild kabellängd från din interaktiva platta skärm. Anslut en annan dator till din interaktiva platta skärm. Om detta förbättrar bildkvaliteten, överväg att byta ut videokortet i den ursprungliga datorn. 33

42 KAPITEL 7 FELSÖKNING AV DIN INTERAKTIVA PLATTA SKÄRM Problem som uppstår Orsaker Lösning Bilden är för ljus, för mörk eller har en dålig bildkvalitet. Du kanske har fel videoinställningar. Justera bildalternativen (se Bild på sidan 40). Bilden ändras inte på skärmen. Övriga problem med visningskvaliteten En bild visades för länge. Stäng av den interaktiva platta skärmen och låt den vara avstängd så länge som bilden varar på skärmen. Använd en skärmsläckare för att förhindra beständiga bilder. Återställ alla inställningar för skärmmenyn till deras standardvärden (se sidan 42). Lös problem med pekkontroll och digitalt bläck Använd följande felsökningstabell om du kan se din dators skrivbord på din interaktiva platta skärm, men har inte pekkontroll på skrivbordet. Problem som uppstår Orsaker Lösning När du pekar på skärmen visas ingen pekare och du kan inte flytta ikoner. SMARTproduktdrivrutin erna är inte uppdaterade. Det finns ingen USB-anslutning från datorn till den interaktiva platta skärmen. Uppdatera SMART-produktdrivrutinerna (se sidan 24). Bekräfta dina anslutningar (se sidan 14). SMART Boar d-ikonen visas inte. SMARTproduktdrivrutin erna är inte installerade. SMARTproduktdrivrutin erna körs inte. Hämta och installera SMART-produktdrivrutinerna från smarttech.com/downloads. Starta SMART Board-verktygen och följ stegen i Hjälp (se sidan 6). 34

43 KAPITEL 7 FELSÖKNING AV DIN INTERAKTIVA PLATTA SKÄRM Problem som uppstår Pekinteraktivit eten är långsam. När du pekar på skärmen visas pekaren på fel plats. Ett område på skärmen svarar inte på din pekning eller när du ritar med digitalt bläck, linjerna är avbrutna. Orsaker Din dator kör för många program. Din dator uppfyller inte systemkraven. Du har inte använt en USB 2.0-kabel för att ansluta din interaktiva platta skärm till din dator. Du pekar inte på skärmen i rätt vinkel. Din interaktiva platta skärm är inte inriktad. Något blockerar kamerorna. Något sitter på den reflekterande tejpremsan. Ditt finger eller pennan hoppar över när du ritar. Detta är vanligast under den uppåtgående rörelsen. Starka ljuskällor stör kamerorna. Dina kameror måste kalibreras, troligen på grund av en temperaturförän dring i rummet. Lösning Stäng några öppna program. Uppgradera din dator eller byt ut den mot en annan dator som uppfyller systemkraven. Använd en USB 2.0-kabel och se till att den är ansluten till USB-kontakten. För mer information, se Pekningen och ritningen är felaktig på din interaktiva SMART Board-skrivtavla ( OTING/Touching-and-drawing-on-your-SMART-Boardinteractive-whiteboard-is-inaccurate ). Rikta in din interaktiva platta skärm (se sidan 24). Se till att inget är fasttejpat på skärmen. Avlägsna objekt från den reflekterande tejpremsan. Använd konsistent tryck när du ritar med digitalt bläck. Stäng persiennerna eller dra ner rullgardinerna, eller dämpa alla halogen- och LED-lampor. Kalibrera din interaktiva platta skärm (se sidan 25). 35

44 KAPITEL 7 FELSÖKNING AV DIN INTERAKTIVA PLATTA SKÄRM Lös ljudproblem VIKTIGT Se till att du kan se din dators skrivbord och att du har pekkontroll och digitalt bläck innan du använder denna tabell. Om inte, lös de problemen först innan du kompletterar stegen i tabellen nedan. Problem som uppstår Orsaker Lösning Ljudet hörs inte när du spelar upp en ljudfil. Datorn är inställd på Ljud av. Datorns volym är för låg. Din interaktiva platta skärm är i läget Ljud av. Den interaktiva platta skärmens volym är för låg. Stäng av Ljud av. Höj volymen på datorn. Stäng av Ljud av med hjälp av den främre kontrollpanelen. Höj volymen med hjälp av den främre kontrollpanelen. Lös problem med hjälp av SMART anslutningsguide Du kan lösa en rad olika problem med SMART anslutningsguide som du hittar i Smartinställningarna. Hur man löser problem med hjälp av SMART anslutningsguide 1. Få åtkomst till SMART anslutningsguide genom att öppna SMART-inställningarna (se Öppna SMART-inställningarna på sidan 23). 2. Tryck på Anslutningsguide. SMART anslutningsguide visas. 3. Välj SMART Board 6065-seriens interaktiva platta skärm och tryck sedan på Nästa. 4. Välj det alternativ som bäst beskriver det problem du erfar och följ anvisningarna på skärmen för att felsöka din interaktiva platta skärm. Lös problem med SMART Board Diagnostics Om du pekar på den interaktiva platta skärmens yta och inget händer, eller om det inte finns något digitalt bläck eller om bläcket visas på vissa platser och inte på andra, använd då SMART Board Diagnostics för att identifiera och lösa dessa problem. 36

45 KAPITEL 7 FELSÖKNING AV DIN INTERAKTIVA PLATTA SKÄRM VIKTIGT Ändra inte diagnostikinställningarna, ifall du inte ombeds att göra det av SMART support. Kontrollera kameravisningen Om inget händer när du pekar på den interaktiva platta skärmens yta, kontrollera för att säkerställa, att inget blockerar en av kamerorna. Hur man kontrollerar kameravisningar 1. Öppna SMART-inställningarna (se Öppna SMART-inställningarna på sidan 23). 2. Välj Om programvaru- och produktsupport > Verktyg > Diagnostik. SMART Board Diagnostics öppnas. 3. Välj Visa > Fältet SMART Board Grupprutan visas. 4. Tryck på Visa. Kameravisningsskärmen visas. 5. Klicka på Hämta bild för att visa fyra kamervisningar. Detta kan ta ett litet tag. Om en av kameravisningarna inte visas, är kameran antingen blockerad eller kan inte hitta den reflekterande tejpen på den interaktiva platta skärmens inre ram. OBS! Du kan jämföra kameravisningen med exempel på normala kamaravisningar. 6. Kontrollera kameralinsen och se till att inget blockerar dess visning och att inget är fäst på den interaktiva ytan. 37

46

47 Bilaga A Användning av skärmmenyn Ändra inställningarna i skärmmenyn 39 Den interaktiva platta SMART Board 6065-skärmens skärmmeny 40 Du kan få åtkomst till skärmmenyn med menykontrollpanelen (se Menykontrollpanel på sidan 21). Ändra inställningarna i skärmmenyn Hur man ändrar inställningarna i skärmmenyn 1. Tryck på knappen MENY på fjärrkontrollen. Skärmmenyn visas. 2. Tryck på upp- och nerpilarna för att välja en meny och tryck sedan på STÄLL IN. 3. Tryck på upp- och nerpilarna för att välja ett menyalternativ. 4. Tryck på vänster- och högerpilarna för att ändra menyalternativets inställning. ELLER Tryck på högerpilen för att öppna menyalternativets undermeny. (Repetera steg 3 och 4 för att ändra inställningarna i undermenyn.) 5. Tryck på MENY tills skärmmenyn stängs. 39

48 BILAGA A ANVÄNDNING AV SKÄRMMENYN Den interaktiva platta SMART Board skärmens skärmmeny Alternativ Värden Funktion Anteckningar (om några) Bild Bildläge Standard Användare Dynamisk Ställer in bildläget Välj Användare för att anpassa ljusstyrkan, kontrasten, skärpan och andra alternativ för Bild. Välj ett av detta alternativs övriga värden för att ställa in ljusstyrkan, kontrasten, skärpan och andra alternativ för Bild till standardvärdena. Ljusstyrka Ställer in bildens och bakgrundens övervägande ljusstyrka Kontrast Ställer in bildens ljusstyrka i relation till bakgrunden Svart nivå Ställer in ljusstyrkans nivå i de mörkaste delarna på bilden Du kan endast ändra detta alternativ om du väljer Användare i Bildläge. Du kan endast ändra detta alternativ om du väljer Användare i Bildläge. Du kan endast ändra detta alternativ om du väljer Användare i Bildläge. Färg Ställer in bildens färgdjup Du kan endast ändra detta alternativ om du väljer Användare i Bildläge. Skärpa Ställer in bildens skärpa Du kan endast ändra detta alternativ om du väljer Användare i Bildläge. Färgtemperatur Normal Varm Användare Kall Ställer in färgtemperaturen Välj Användare för att anpassa mängden rött, grönt och blått i bilden. Välj ett av detta alternativs övriga värden för att ställa in mängden rött, grönt och blått för bilden som standardvärden. Röd Ställer in mängden rött för bilden Du kan endast ändra detta alternativ om du väljer Användare i Färgtemperatur. Grön Ställer in mängden grönt för bilden Du kan endast ändra detta alternativ om du väljer Användare i Färgtemperatur. Blå Ställer in mängden blått för bilden Du kan endast ändra detta alternativ om du väljer Användare i Färgtemperatur. Filmläge Av Låg Mellan Hög Ställer in ljusstyrkan, kontrasten, svart nivå, färg och skärpa för filmvisning Bildåterställning [Ej tillämpligt] Återställer alla alternativ i menyn Bild till deras standardvärden 40
