3 1 Om dokumentationen 1 d u e tati e Denna anvisning riktar sig till: Fackhantverkare som är specialiserade på montage och installation av EC-filterfläktar Fackpersonal som har god kännedom om hantering av EC-filterfläktar 1.1 Gällande dokument För de aggregattyper som beskrivs nedan finns en montage-, installations- och manövreringsanvisning, som medföljer aggregatet som pappersdokument och/eller CD-ROM. Rittal tar inget ansvar för skador som uppstår om dessa anvisningar inte följs. Även anvisningarna till eventuella tillbehör ska följas. 1.2 Förvaring av dokument Dessa anvisningar samt alla gällande dokument utgör en del av produkten. De måste överlämnas till anläggningsoperatören. Operatören ansvarar för att dokumenten förvaras på ett tillgängligt sätt. 1.3 Symboler E pu t visar att du ste vidta e tg rd Var i g! ivsh ta de fara! Var i g! Eve tue fara f r pr du t ch giv i g Nyttig information och speciella egenskaper. Montage- och hanteringsanvisning Rittal EC-filterfläkt 3

4 2 Säkerhetsinstruktioner 2 S erhetsi stru ti er Följ nedanstående säkerhetsinstruktioner vid montage och manövrering av aggregatet: Montage, installation och underhåll får enbart utföras av fackpersonal. EC-filterfläktens luftin- och -utlopp på skåpets insida och utsida får inte byggas för med andra komponenter (se även stycke Montage av elkomponenter i apparatskåpet på sidan 6). Förlusteffekten hos de komponenter som finns installerade i apparatskåpet får inte överskrida EC-filterfläktens specifika lufteffekt. Lamellerna måste alltid vara placerade med öppningen nedåt. Använd uteslutande originalreservdelar och -tillbehör. Gör inga ändringar på filterfläkten som inte finns beskrivna i dessa eller andra gällande anvisningar. EC-filterfläktens nätanslutning får endast ske i spänningslöst tillstånd. Installera en automatsäkring med det värde som anges på typskylten. Ändring av luftriktning får endast ske i spänningslöst tillstånd. Ändring av nätanslutningens placering får endast ske i spänningslöst tillstånd. Stick inte in handen i det roterande fläkthjulet. Elektrisk anslutning och reparationer får endast utföras av behörig fackpersonal. 3 Aggregatbes riv i g Beroende på aggregattyp kan EC-filterfläktens utseende avvika från de bilder som visas i denna anvisning. Funktionen är dock alltid den samma Bild 1: Aggregatbeskrivning p e ter 1 Funktionssymbol (borttagning av lamellgaller) 2 Lamellgaller 3 Filterbox med filtermatta 4 Fläkthus 5 Variabel elektrisk anslutning 3.1 Funktionsbeskrivning Syftet med EC-filterfläkten i kombination med ett eller flera utblåsningsfilter är att avleda förlustvärme från apparatskåp, ventilera skåpen och skydda temperaturkänsliga komponenter. Detta sker genom direkt tillförsel av omgivningsluft, vars temperatur måste ligga under apparatskåpets högsta tillåtna innertemperatur. Systemet monteras i förborrade hål i skåpets dörr resp. väggar Huvud p e ter EC-filterfläkten består av fyra huvudkomponenter: Fläktmotor, filterbox, lamellgaller med funktionell logo och filtermedium Montage- och hanteringsanvisning Rittal EC-filterfläkt

5 3 1 2 Styr i g reg eri g Rittals EC-filterfläkt styrs effektivt via en termostat (art. nr ), en digital temperaturdisplay (art. nr ), en temperaturstyrd varvtalsreglering (art. nr ) och/eller en hygrostat (art. nr ). Rittals EC-filterfläkt modell till och har ett integrerat kontrollgränssnitt (ingång för 0 10 V resp. PWM-ingång och utgång för hastighetssignal). Anslutningen kan göras via Rittal styrenhet (art. nr ), Rittal sensor för varvtalsreglering (art. nr ) eller direkt med en styrenhet som finns hos kunden (t.ex. PLC). Med den kan fläktens varvtal både regleras och övervakas. Motsvarande anslutningsschema finns på sidan 16, bild S erhetsa rd i gar Fläkten är utrustad med termiska lindningsskydd för att skydda mot överlast Fi ter att r EC-filterfläkten/utblåsningsfiltret levereras med en installerad standardfiltermatta. Beroende på dammbildningen måste filtret kontrolleras regelbundet och bytas ut vid behov. För att höja kapslingsklassen och vid dammpartiklar med en kornstorlek på < 10 μm rekommenderar vi att man använder finfiltermattor. Luftmängden minskar. Särskilda filtermattor krävs för EMC-EC-filterfläktar (se tillbehör). 3 Aggregatbeskrivning 3.2 Ändamålsenlig användning Rittals EC-filterfläkt har utvecklats och konstruerats efter gällande tekniknivå och erkända säkerhetstekniska regler. Ändå kan livsfara resp. materiella skador förekomma vid felaktig användning. Apparaten är uteslutande avsedd för ventilation av apparatskåp och ellådor. All annan användning räknas som icke ändamålsenlig. Tillverkaren har inget ansvar för de skador som uppstår till följd av inkorrekt montage, installation eller användning. Det är användaren som bär ansvar för en sådan risk. Till ändamålsenlig användning hör även att alla gällande dokument beaktas samt att inspektions- och underhållsföreskrifter iakttas. 3.3 Leveransens omfattning Fläkten levereras komplett monterad och anslutningsklar i en förpackningsenhet. Kontrollera att leveransen är komplett: Antal Beteckning 1 EC-filterfläktar 4 Fastsättningsskruvar (inte till XX till XX) Montage-, installations- och bruksanvisning 1 Håltagningsmall, självhäftande 1 Standard- resp. EMC-filtermatta Tab. 1: Leveransens omfattning Montage- och hanteringsanvisning Rittal EC-filterfläkt 5

6 4 Montage och anslutning 4 tage ch a s ut i g 4.1 Val av uppställningsplats Beakta följande beträffande uppställningsplats för apparatskåpet: Uppställningsplatsen och därmed EC-filterfläktens placering måste vara vald på så sätt att en god ventilation garanteras. Uppställningsplatsen får inte vara väldigt smutsig eller fuktig. Filterfläkten måste alltid monteras på vertikala och jämna ytor (dörrar eller väggar). Omgivningstemperaturen måste vara lägre än apparatskåpets högsta tillåtna innertemperatur. De nätanslutningsdata som anges på apparatens typskylt måste vara garanterade. 4.2 Om montaget A t Se till att förpackningen inte har några skador. Varje förpackningsskada kan medföra senare funktionsdefekter. Filterfläkten och utblåsningsfiltret måste monteras på samma skåp, för att säkra luftcirkulationen. Utblåsningsfiltret måste vara minst lika stort som filterfläkten. Apparatskåpet måste vara tätt på alla sidor (IP 54). Om apparatskåpet är otätt kan ofiltrerad, kontaminerad luft komma in i apparatskåpet, beroende på fläktens luftriktning. Vid lodrät ihopbyggnad av filterfläktarna måste avståndet mellan håltagningsmall och håltagningsmall vara minst 15 mm. Endast på så sätt kan det garanteras att lamellgallret kan fällas upp obehindrat tage av e p e ter i apparats pet Var uppmärksam på luftströmmen från elkomponenternas egna fläktar. Vid installationen måste man säkerställa att luftströmmarna från fläkten och elkomponenterna inte har en negativ påverkan (luftkortslutning). Föreskrivna minimiavstånd mellan fläkt och övriga komponenter ska iakttas, så att luften kan cirkulera fritt. 4.3 Montage av EC-filterfläkt resp. utblåsningsfilter Filterfläkten resp. utblåsningsfiltret monteras på en vertikal platt del på apparatskåpet: För detta ändamål måste apparatskåpets dörr, sidogavel resp. bakstycke förberedas enligt håltagningsmallen som ingår i leveransen. I regel monteras filterfläkten i den nedre delen av apparatskåpet och utblåsningsfiltret i den övre delen F rberede se av apparats p Klistra fast den medföljande håltagningsmallen på avsett ställe på apparatskåpets dörr, sidogavel eller bakstycke. På håltagningsmallen finns dimensioneringslinjer för uttag och borranvisningar för hålen för fastsättning av fläkten (behövs endast vid plåttjocklek > 2,5 mm). Se även bild 8 och bild 9 på sidan 15. S aderis! S ipa ti a a b rrh s rgsfu t f r att u dvi a s ad r ti f d av vassa a ter Skär upp hålen inklusive linjebredden enligt borrmallen. Slipa till hålen. 6 Montage- och hanteringsanvisning Rittal EC-filterfläkt

7 4 3 2 tage av EC fi terf t Fläkten monteras utan verktyg genom att den snäpps fast i det förborrade montagehålet. Se till att fästklackarna hakar i korrekt så att de sitter ordentligt. Vid plåttjocklekar på över > 2 mm bör fästklackarna tryckas in en i taget. Vid plåttjocklekar på > 2,5 mm måste EC-filterfläkten dessutom skruvas fast. För att man ska komma åt de nedre montagehålen måste lamellgallret avlägsnas som på bild 2. 4 Montage och anslutning En höjning av kapslingsklassen kan uppnås genom följande tillbehör: IP 55 vid användning av extra finfiltermatta eller strålvattenhuv. IP 56 vid användning av strålvattenhuv. För att höja kapslingsklassen för filterfläkt och utblåsningsfilter måste man använda en extra finfiltermatta resp. en strålvattenhuv. Bild 2: Ta bort lamellgaller XX XX XX XX XX XX XX XX Vid transport bör fläkten skruvas fast så att den inte faller ut ur montagehålet. Fläktmotorn är en roterande komponent som kan överföra svängningar och vibrationer. De vibrationshämmande åtgärder som har fastställts av anläggningens tillverkare måste vidtas i förväg. 4.4 Anmärkningar om elinstallationen Följ alla gällande nationella och regionala föreskrifter samt föreskrifterna från ansvarigt energiförsörjningsföretag vid elinstallationen. Elinstallationen får enbart genomföras av behörig fackpersonal som ansvarar för att de aktuella standarderna och föreskrifterna iakttas A s ut i gsdata Anslutningsspänningen och -frekvensen måste motsvara de nominella värden som anges på typskylten. Elektrisk anslutning och eventuella reparationer får endast utföras av behörig fackpersonal. Använd endast originalreservdelar. Installera den försäkring som anges på typskylten som lednings- och fläktkortslutningsskydd (automatsäkring eller smältsäkring). Vid drift av flera fläktar via en och samma försäkring ska de totala anslutningsvärdena beaktas. Luft- och rotationsriktning anges alltid med en pil på motorhuset versp i gss ydd ch tbe ast i g Aggregatet har inget eget överspänningsskydd. Åtgärder för effektivt åsk- och överspänningsskydd måste vidtas av operatören på nätet. Nätspänningen får inte överskrida en tolerans på ±10 %. Montage- och hanteringsanvisning Rittal EC-filterfläkt 7

8 5 Elinstallation S ydds edara s ut i g Skyddsledaranslutningen måste vara ansluten till det övergripande skyddsledarsystemet E e tr ag etis patibi itet (E C) För att kraven i EMC-direktivet (Emission från utrustning i bostäder, kontor, butiker och liknande miljöer) ska kunna uppfyllas, kan det i vissa enskilda fall vara nödvändigt att vidta följande avstörningsåtgärder: Fläkttyp intallera en avstörningsdrossel 2 mh, 2,5 A 5 E i sta ati 5.1 Installation av strömförsörjning Komplettera elinstallationen med hjälp av elkopplingsschemat. Var i g! i ga dhy s r a v ds s a tr dar a avisoleras max. 9 mm (h uft ch rypstr c r a) Sätt på skyddet på elanslutningen igen. 5.2 Fastskruvning av spänningsanslutning Om det inte går att komma åt spänningsanslutningen ordentligt kan den vridas 90. Tryck då på bajonettlåsets frigöringsknapp på fläktens baksida. På fläktarna 3238.XXX till 3239.XXX låser man upp genom att dra i vinkeln på bajonettlåset (se bild 4) XXX 3239.XXX För tekniska data, se typskylt. Dra av det röda skyddet på elanslutningen. Bild 4: Upplåsning av bajonettlås På fläktarna 3240.XXX, 3241.XXX, 3243.XXX till 3245.XXX låser man upp genom att trycka på bajonettlåsets frigöringsknapp (se bild 5). Denna sitter i hörnet mitt emot anslutningsklämman. Bild 3: Åtkomst till elektrisk anslutning För in anslutningskabeln med ändhylsor i fjäderklämmorna. Välj ledarens tvärsnitt beroende på försäkring (2 x 0,75 2,5 mm 2 flertrådig, 2 x 1,5 2,5 mm 2 fintrådig). Bild 5: Upplåsning av bajonettlås 8 Montage- och hanteringsanvisning Rittal EC-filterfläkt

9 5.3 Installation av styrledning För att man ska kunna styra EC-filterfläkten via en extern kontrollpanel (t.ex ) har modellerna XX till XX en separat anslutningsklämma för styrledningen. Lossa och avlägsna härför bryggkopplingen mellan anslutningarna +10 V och 0 10 V/PWM. Använd en skruvmejsel med en bladstorlek på 3,5 x 0,5 mm. Öppna klämman med skruvmejseln och för in styrledningens anslutningskabel enligt anslutningsschemat på sidan 16 (ledartvärsnitt 0,8 1,5 mm 2 fintrådig). Ta bort skruvmejseln. För drift utan styrledning måste bryggkopplingen vara kvar i anslutningsklämman. Aggregatet körs då med max. varvtal (se bild 13). 5.4 Ändring av luftriktningen Luften strömmar som standard utifrån och in i skåpet. Om det av tekniska skäl (plats, specifika komponenter etc.) krävs att man ändrar luftriktningen, är detta enkelt gjort. Då måste man lossa fläkthuset och vrida det 180. För att lossa fläkthuset gör man enligt beskrivningen under 5.2 Fastskruvning av spänningsanslutning på sidan 8. Observera även anvisningarna under Allmänt på sidan 6. 6 Drifts tt i g Koppla in strömtillförseln till EC-filterfläkten när alla montage- och installationsarbeten har avslutats. EC-filterfläkten arbetar automatiskt, d.v.s. när strömförsörjningen har kopplats in går fläkten. EC-filterfläktar startar med en tidsfördröjning på ca 15 sekunder. 6 Driftsättning 7 tage ch byte av fi ter I filterfläkten och utblåsningsfiltret finns en standardfiltermatta som förfiltrerar torra, grova dammpartiklar och ludd i omgivningsluften. För att höja kapslingsklassen och vid dammpartiklar med en kornstorlek på < 10 μm rekommenderar vi att man använder finfiltermattor (finns som tillval). Beroende på dammbildningen måste filtret kontrolleras regelbundet (rekommendation: senast efter arbetstimmar) och bytas ut vid behov. Använd endast filtermedier i original från Rittal, med Rittallogotyp, för att garantera önskad kapslingsklass, lufteffekt och typgodkännande. S aderis! Byt e dast fi ter atta vid sti ast e de f th u Stic i te i ha de i f th u et För att sätta i eller byta filter gör du enligt följande (luftriktning: utifrån och in i skåpet): Dra funktionssymbolen i lamellgallret en bit uppåt med fingret (se bild 6). Efter upplåsningen kan du fälla ned gallret ca 70 till 90. Lägg finfiltermattan i skåpet om det behövs. Se noga till att den öppna (ruggade) sidan är vänd mot lamellgallret. Lägg sedan in den medföljande standardfiltermattan. Se även här noga till att den öppna sidan (utan Rittal-logotyp) är vänd mot lamellgallret (se bild 7). Fäll nu upp lamellgallret mot skåpet igen tills det hakar i tydligt. Montage- och hanteringsanvisning Rittal EC-filterfläkt 9

10 8 Inspektion och underhåll Bild 6: Lossning av lamellgallret Den inbyggda, underhållsfria fläkten är kullagrad, fukt- och dammskyddad och försedd med en temperaturvakt. Fläkten har en förväntad livslängd på minst driftstimmar (L10, 40 C). EC-filterfläkten är därmed i princip underhållsfri. Komponenterna kan vid synlig smuts då och då rengöras med en dammsugare resp. tryckluft. Besvärlig, oljeindränkt smuts kan avlägsnas med icke-brännbara rengöringsmedel, t.ex. kallavfettning. Bild 7: Montera filtermattan Öpppen (ruggad) sida utan Rittal-logotyp Vid ändring av luftriktningen (se 5.4 Ändring av luftriktningen på sidan 9) görs monteringen på motsatt sätt. Rittal-logotypen är alltid på filtermattans renluftssida. 8 I spe ti ch u derh Ris f r e st tar! Apparate st r u der sp i g pp a b rt sp i gsf r s r i ge f re pp i g ch s ydda de t avsi t ig teri pp i g Var i g! Bra dris! A v d i ga br bara v ts r f r re g ri g Underhållsåtgärdernas ordningsföljd: Kontrollera nedsmutsningsgraden. Nedsmutsat filter? Byt filtret. Nedsmutsade fläktlameller? Rengör. Kontrollera bullerutveckling från fläktarna. Tryckluftsrengöring 9 agri g ch h dertaga de Var i g! S aderis! EC fi terf te f r u der f rvari ge i te uts ttas f r te peraturer ver 70 C e er u der 25 C Omhändertagandet kan ske i Rittal fabriken. Kontakta oss. 10 Montage- och hanteringsanvisning Rittal EC-filterfläkt

11 10 Te is a data Följ angivna nätanslutningsdata (spänning och frekvens) enligt uppgifterna på typskylten. 10 Tekniska data E het Art r EC fi terf tar RA 7035 Märkspänning V Hz , 1~, 50/ , 1~, 50/ , 1~, 50/ , 1~, 50/60 Följ typskyltens uppgifter om försäkringen. Märkström max. A 0,05 0,05 0,12 0,17 0,5 Effektförbrukning* W Säkring A tt , 1~, 50/60 Bredd (B1) x höjd (H1) mm 148,5 x 148,5 204 x x x x 323 Erforderlig håltagning för montage mm 124 x x x x x 292 (B2 x H2) Djup (T1) mm Max. inbyggnadsdjup (T2) mm 58, ,5 Luftkapacitet friblåsande m 3 /h m 3 /h 1 x : 43 2 x : 48 1 x : 87 2 x : 93 1 x : 98 1 x : x : x : x : x : x : x : x : 510 Luftkapacitet med utblåsningsfilter inklusive standardfiltermatta Styrningsgränssnitt Fläkt Diagonal/EC-motor Ljudtrycksnivå db (A) Driftstemperatur C 20 till till till till till +55 Förvaringstemperatur C 30 till till till till till +70 aps i gs ass (e igt IEC ) Standard IP 54 Med extra finfiltermatta IP 55 Med strålvattenhuv IP 56 * Aktiv effekt Montage- och hanteringsanvisning Rittal EC-filterfläkt 11

12 10 Tekniska data EC fi terf tar RA 7035 E het Art r Ti beh r F rp 5 st/ 50 st / / / / / Reservfiltermattor Finfiltermattor 5 st Strålvattenhuv 1 st Blindlock 2 st Apparatskåpstermostat 1 st Digital display och termostat för skåpets innertemperatur 1 st Hygrostat 1 st Sensor för varvtalsreglering 1 st Styrenhet för varvtalsreglering 1 st Utblåsningsfilter Tab. 2: Tekniska data / / / Montage- och hanteringsanvisning Rittal EC-filterfläkt

13 10 Tekniska data EC fi terf tar RA 7035 Märkspänning E het För att kraven i EMC-direktivet (Emission från utrustning i bostäder, kontor, butiker och liknande miljöer) ska kunna uppfyllas, kan det i vissa enskilda fall vara nödvändigt att vidta följande avstörningsåtgärder: Fläkttyp installera en avstörningsdrossel 2 mh, 2,5 A Art r ) V Hz , 1~, 50/ , 1~, 50/ , 1~, 50/ , 1~, 50/60 Märkström max. A 0,7 1,33 2,1 1,33 Effektförbrukning* W Säkring A tt Bredd (B1) x höjd (H1) mm 323 x x x x 323 Erforderlig håltagning (B2 x H2) mm 292 x x x x 292 Djup (T1) mm Max. inbyggnadsdjup (T2) mm 130,5 130,5 130,5 130,5 Lufteffekt friblåsande m 3 /h Luftkapacitet med utblåsningsfilter inklusive standardfiltermatta m 3 /h 1 x : x : x : x : x : x : x : x : 820 Styrningsgränssnitt 1) Fläkt Diagonal/EC-motor Ljudtrycksnivå db (A) Driftstemperatur C -25 till till till till +55 Förvaringstemperatur C -25 till till till till +70 aps i gs ass (e igt IEC ) Standard IP 54 IP 51 Med extra finfiltermatta IP 55 IP 52 Med strålvattenhuv IP 56 * Aktiv effekt Montage- och hanteringsanvisning Rittal EC-filterfläkt 13

14 10 Tekniska data EC fi terf tar RA 7035 E het Art r ) Ti beh r Reservfiltermattor F rp 5 st/ 50 st / / / / Finfiltermattor 5 st Strålvattenhuv 1 st Blindlock 2 st Apparatskåpstermostat 1 st Digital display och termostat för skåpets 1 st innertemperatur Hygrostat 1 st Sensor för varvtalsreglering 1 st Styrenhet för varvtalsreglering 1 st Utblåsningsfilter ) 0 10 V/PWM-ingång 2) EMC-utförande Tab. 3: Tekniska data. 14 Montage- och hanteringsanvisning Rittal EC-filterfläkt

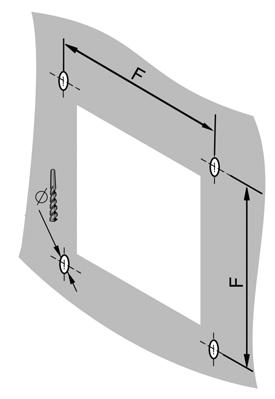

15 11 Håltagnings- och borrmått 11 H tag i gs ch b rr tt T2 B2 Från och med en viss väggtjocklek måste hålet vara något större (se medföljande borrmall). T1 Art r B2 x H2 T XXX 124 x ,5 H XXX 177 x XXX 224 x B1 H XXX 224 x XXX 292 x ,5 Bild 8: Håltagningsmått T = Djup 3244 XXX 292 x , XXX 292 x ,5 Tab. 4: Håltagningsmått Art r F 3238 XXX 3,5 132, XXX 4, XXX 4, XXX 4, XXX 4, XXX 4, XXX 4,5 302 Tab. 5: Borrmått Bild 9: Hålbild Montage- och hanteringsanvisning Rittal EC-filterfläkt 15

16 3237.XXX 3238.XXX 3239.XXX 3240/3241.XXX 3243/3244/3245.XXX

17 12 EMC-fläkt/-utblåsningsfilter 12 E C f t utb s i gs fi ter För att uppnå EMC-skyddet ska EMC-fläkten/-utblåsningsfiltret snäppas in i montagehålet och skruvas fast med de medföljande skruvarna. Därefter ska övergången mellan EC-filterfläkten och skåpets insida klistras igen runt om på insidan med de fyra kontaktfolierna enligt bilden nedan. Bild 10: EMC-skyddsfolier EMC-skydd kan endast garanteras endast om original EMCfiltermedier från Rittal används (art. nr ) 13 A s ut i gssche a / / / / / /.510/.600 M 1~ M 1 EC L N PE L N PE +10 V 0 10 V PWM GND Speed Bild 11: Anslutningsschema 16 Montage- och hanteringsanvisning Rittal EC-filterfläkt

18 13 Anslutningsschema XX/3241.5XX/3243.5XX/3244.5XX/3245.5XX/3245.6XX V 1 10 V n = max. 1 V n = min. <1 V n = 0 CON10 CON11 CON12 Gränssnitt L N PE PE AT Fläkt/motor AC 1 P AC 2 N V I max. = 1.1 ma V I max. = 10 ma V/PWM GND 47 k 47 k 1 uf 12 V 100 % PWM n = max. 10 % PWM n = min. <10 % PWM n = K Speed 680 R ZMM Bild 12: Anslutningsschema XX3241.5XX/3243.5XX/3244.5XX/3245.5XX/3245.6XX Max. varvtal (som vid leveransen, med bryggkoppling mellan anslutningarna +10 V och 0 10 V/PWM ) Inställbart varvtal Inställbart varvtal, via PWM 1 10 khz Inställbart varvtal, via potentiometer Bild 13: Anslutningsklämma A s ut i g Fu ti figurati L Spänningsförsörjning N Neutralledare PE Skyddsledare GND Jordanslutning för styrningsgränssnittet 0 10 V/PWM Styringång 0 10 V eller PWM, galvaniskt skild, impedans 100 ohm +10 V Spänningsutgång 10 V max. 1,1 ma, galvanisk skild, inte kortslutningssäker Speed Varvtalsutgång Open Collector, en impuls per varv, galvaniskt skild Tab. 6: Förklaringar till bild 12 Montage- och hanteringsanvisning Rittal EC-filterfläkt 17

19 14 EG f rs ra vere sst e se 14 EG f rs ra vere sst e se 18 Montage- och hanteringsanvisning Rittal EC-filterfläkt
