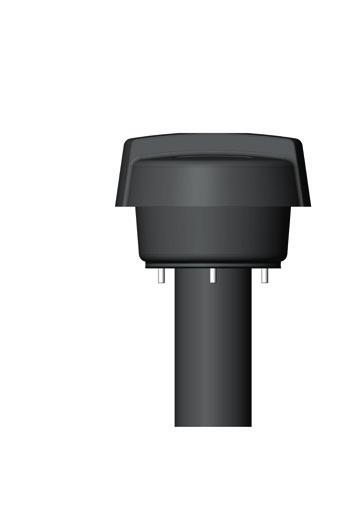

Reservdelslista Andningsfilter med påfyllningssil ELF upp till 5500 l/min ELF 4 ELF 10 ELF 3 ELFL 3 ELF 30 ELF 7 ELF 72 ELF 5 ELF 52 UNDERHÅLL 1 ALLMÄNT Beakta underhållsanvisningar!

3 NÖDVÄNDIGA VERKTYG FÖR UNDERHÅLL Storlek Verktyg 5, 52 Skruvnyckel NV 17 7, 72-2 BYTE AV ELEMENT Andningsfilter ELF 10, 4, 30, 3 samt ELFL 3 måste bytas komplett, ett byte av element

1 ELEMENTBYTE ELF 5, 52 2 BYTE AV ELEMENT ELF 7, 72 Skruva av locket med handen genom att vrida med det åt vänster Avlägsna element(-) Montera nytt(a) element(-) 4.

1 Reservdelslista Andningsfilter med påfyllningssil ELF upp till 5500 l/min ELF 4 ELF 10 ELF 3 ELFL 3 ELF 30 ELF 7 ELF 72 ELF 5 ELF 52 UNDERHÅLL 1 ALLMÄNT Beakta underhållsanvisningar! 2 IDRIFTTAGNING Kontrollera om det avsedda filterelementet är monterat, sätt på locket igen (endast hos ELF 5, 52, 7 och 72). 3 NÖDVÄNDIGA VERKTYG FÖR UNDERHÅLL Storlek Verktyg 5, 52 Skruvnyckel NV 17 7, 72-2 BYTE AV ELEMENT Andningsfilter ELF 10, 4, 30, 3 samt ELFL 3 måste bytas komplett, ett byte av element är hos dessa filtertyper av tekniska skäl inte möjligt. 1 ELEMENTBYTE ELF 5, 52 2 BYTE AV ELEMENT ELF 7, 72 Skruva av locket med handen genom att vrida med det åt vänster Avlägsna element(-) Montera nytt(a) element(-) 4. Skruva på locket igen med handen Avlägsna mutter och bricka Lyft locket Avlägsna element(-) 4. Montera nytt(a) element(-) 5. Sätt på locket igen 6. Montera brickan 7. Skruva på muttern OBSERVERA: Smuts eller ofullständig tryckavlastning vid demonteringen kan leda till att kärlets inskruvningsgänga "äts". Filterelement som inte kan rengöras måste kasseras i enlighet med miljöskyddsföreskrifterna.

RESERVDELAR 1 RESERVDELSRITNING ELF 3, 30, 4, 10 (ELFL 3) ELF 3 (ELFL 3 *) ELF 4 ELF 10 ELF 30 * visas inte 2 RESERVDELSLISTA ELF 3, 30, 4 10 OCH ELFL 3 Pos.

..3 F 0 / RV-NBR 2 tätningar av perbunan +1 tätning av perbunan 00318968 Tätningssats-E ELF...30 F 0 Tätningssats-E ELF.

..10 F 0 2 tätningar av perbunan + O-ring 01285050 Påfyllningssil-E ELF...3 F 0 Påfyllningssil + 2 tätningar av perbunan + 6 skruvar 01261627 Påfyllningssil-E ELF.

2 RESERVDELAR 1 RESERVDELSRITNING ELF 3, 30, 4, 10 (ELFL 3) ELF 3 (ELFL 3 *) ELF 4 ELF 10 ELF 30 * visas inte 2 RESERVDELSLISTA ELF 3, 30, 4 10 OCH ELFL 3 Pos. Beteckning innehåller Materialnr Tätningsats-E ELF...3 F Tätningar av perbunan Tätningssats-E ELF...3 F 0 / RV-NBR 2 tätningar av perbunan +1 tätning av perbunan Tätningssats-E ELF...30 F 0 Tätningssats-E ELF...30 F 0 /-RV 2 tätningar av perbunan + O-ring Tätningssats-E ELF...4 F 0 2 tätningar av papp Tätningssats-E ELF...10 F 0 2 tätningar av perbunan + O-ring Påfyllningssil-E ELF...3 F 0 Påfyllningssil + 2 tätningar av perbunan + 6 skruvar Påfyllningssil-E ELF...30 F 0 Påfyllningssil + 2 tätningar av perbunan + 6 skruvar Påfyllningssil-E ELF...4 F 0 Påfyllningssil + 2 tätningar av papp + 3 skruvar Påfyllningssil-E ELF...10 F 0 Påfyllningssil + 2 tätningar av perbunan + 3 skruvar Överdel ELF 3 (3 µm) Överdel ELF 30 (3 µm) BF P 30 M 3 W Överdel ELF 4 (3 µm) Överdel ELF 10 (3 µm) BF P 10 M 3 W Överdel ELFL 3 (3 µm)

3 3 RESERVDELSRITNING ELF 5, 52 ELF 5 4. ELF 52 4 RESERVDELSLISTA ELF 5, 52 Pos. Beteckning 5 52 Filterelement se pkt 4 Reservelement 0005 L 003 P 1 x x L 003 P /-V 1 x x L 003 BN 1 x x ELF 5(2) G XX W 0 (utan element) ELF 5(2) G XX W 0 (utan element) ELF 5(2) G XX W 4.0 (utan element) ELF 5(2) G XX W 5.0 (utan element) Påfyllningssil-E ELF...5 G 0 (G2 1/2) Påfyllningssil-E ELF...5 G 0 (G3) Påfyllningssil-E ELF...5 G 4.0 (G2) Påfyllningssil-E ELF...5 G 5.0 (G1 1/2) Lock-E BF...5(2) W

4 5 RESERVDELSRITNING ELF 7, 72 ELF 72 ELF RESERVDELSLISTA ELF 7, 72 Pos. Beteckning 7 72 Filterelement se pkt 4. Reservelement 0007 L 003 P L 003 P ELF 7 F XX W 0 (utan element, utan manometer) ELF 7 F XX K 0 (utan element, utan manometer) ELF 7 F XX UBM 0 (utan element, med indikator) ELF 72 F XX W 0 (utan element, utan manometer) ELF 72 F XX UBM 0 (utan element, med indikator) Påfyllningssil-E ELF...3 F Tätningssats-E ELF...3 F Kåpa-E BF...7 W 0 (utan manometer) Lock-E BF...7 K 0 (med manometer) Lock-E BF...7 UBM 0 (med display) Lock-E BF...72 W 0 (utan manometer) Lock-E BF...72 UBM 0 (med indikator) RESERVELEMENT Storlek 0005, 0007, 0072 Utförande L Filterfinhet P: 003 BN: 003 (endast hos 0005) Filtermaterial P, BN 0005 L 003 P 4

5. UNDERHÅLLSANVISNINGAR 5.1 ANVÄNDNINGSANVISNING FÖR FILTER ervera Operatören ska följa sina skyldigheter enligt nationell eller regional vattenlagstiftning eller övriga regionala föreskrifter.

I samband med arbeten vid och i närheten av hydraulanläggningar är det förbjudet att hantera öppen eld, framkalla gnistor eller röka.

5 5. UNDERHÅLLSANVISNINGAR 5.1 ANVÄNDNINGSANVISNING FÖR FILTER ervera Operatören ska följa sina skyldigheter enligt nationell eller regional vattenlagstiftning eller övriga regionala föreskrifter. Lagstadgade föreskrifter för förebyggande av olycksfall, säkerhetsbestämmelser och säkerhetsdatablad för vätskor ska iakttas. I samband med arbeten vid och i närheten av hydraulanläggningar är det förbjudet att hantera öppen eld, framkalla gnistor eller röka. Hydrauloljor och vattenförorenande vätskor får inte komma ut i jord eller vatten eller avloppsnät. Se till att hydrauloljor kasseras säkert och miljövänligt. Iaktta vederbörliga regionala föreskrifter angående fara för grundvatten, spillolja och avfall. Ej lämpat för rengöring med högtryckstvätt! Kundinformation i enlighet med maskindirektivet 2006/42/EG Hydraulfilter är vätsketekniska maskindelar/komponenter och utesluts därför från maskindirektivets användningsområde. De har ingen CE-märkning. För användning av komponenterna ska uppgifterna i denna dokumentation från HYDAC Filtertechnik GmbH iakttas. Dessa omfattar även uppgifter om de grundläggande säkerhets- och hälsokraven som användaren bör tillämpa (relaterar till maskindirektivet 2006/42/EG). Härmed deklarerar vi att filtren är avsedda för montering i en maskin i den mening som avses i maskindirektivet 2006/42/EG. Det är förbjudet ta filtren i drift innan hela maskinen uppfyller bestämmelserna i maskindirektivet. I övrigt hittar du våra allmänna försäljnings- och leveranskrav på vår hemsida ( SERVICEADRESSER HYDAC Service GmbH Postbox 1251 D Sulzbach / Saar Fabrikens adress: Fabrik 13 Friedrichsthaler Straße 15 D Neunkirchen / Heinitz ServiCenter: Tel.: +49 (0) 6897 / Fax.: +49 (0) 6897 / Kundtjänst: Tel: +49 (0) 6897 / Fax: +49 (0) 6897 / UNDERHÅLL ALLMÄNT I detta avsnitt beskrivs underhållsarbeten som ska genomföras periodiskt. Filtrets användbarhet, driftsäkerhet och livslängd beror i hög grad på regelbundet och noggrant utfört underhåll. 5.3 UNDERHÅLLSÅTGÄRDER Reservdelar måste uppfylla de tekniska krav som fastställts av tillverkaren. Detta garanteras alltid vid användning av HYDACoriginalreservdelar. Håll verktyg, arbetsplats och apparater rena. Rengör filtrets alla delar efter isärtagningen, kontrollera om de är skadade eller slitna och byt ut dem om så krävs. Var mån om att det är så rent som möjligt när du byter ett filterelement! 5.4 ELEMENTBYTESINTERVALL Det rekommenderas att vid varje byte av vätskefiltrets element byta också luftfiltret, resp. luftfilterelementet. Det görs skillnad mellan luftfilter som måste bytas komplett (ELF 10, 3, 30, 4 och ELFL 3) och sådana med ett filterelement som kan bytas (ELF 5, 52, 7 och 72). ANMÄRKNING Informationen i det här prospektet avser de beskrivna driftvillkoren och användningsfallen. Kontakta vederbörlig specialavdelning vid avvikande användningar och/eller driftvillkor. Tekniska ändringar förbehålles. 5
