SKAPA MARKNADENS VINNANDE INNOVATIONER GENOM ATT FÖRSTÅ DIN KONSTRUKTION BÄTTRE

Transkript

1 SOLIDWORKS SIMULATION SKAPA MARKNADENS VINNANDE INNOVATIONER GENOM ATT FÖRSTÅ DIN KONSTRUKTION BÄTTRE SIMULERING ÄR INTE LÄNGRE NÅGOT BARA FÖR SPECIALISTER "Tänk om?" Det är inspirationen som driver innovation och med SolidWorks simuleringsprogramvara eliminerar du riskerna och ersätter dem med en 3DEXPERIENCE-miljö som hjälper dig att testa dina nya idéer virtuellt, utveckla nya konstruktioner och snabba upp tiden till marknad för dina produkter.

2 SolidWorks Simulation gör det lätt för produktutvecklare att ställa och besvara komplexa och viktiga utvecklingsfrågor Med SolidWorks Simulation minskar du riskerna med att utforska nya och innovativa konstruktionslösningar och får ut produkter till marknaden snabbare med mindre prototypframtagning. Genom att förstå produktens prestanda tidigt i konstruktionsprocessen kan du undvika kostsam överkonstruktion och minska risken för garantiproblem. Denna kraftfulla uppsättning simuleringsverktyg är helt integrerad i SolidWorks-miljön, med sömlös funktionalitet för såväl konstruktörer som simuleringsexperter i alla steg av produktutvecklingen. Genom en kraftfull visualisering av resultat kan du studera de krafter som påverkar din konstruktion visa belastningar, förskjutningar, vätskehastighet, tryck och temperatur. Du kan beräkna mätdata för en godtycklig punkt, yta eller volym och sedan visa resultat i grafer och listor för alla typer av simulerar. SolidWorks Simulation tillhandahåller ett komplett utbud av verktyg för analys av struktur, mekanik och multifysik hos dina detaljer och sammanställningar, eller för att undersöka hydrodynamik och termiska flöden runt och genom din konstruktion. Som en del av SolidWorks svit av produktutvecklingslösningar som täcker konstruktion, simulering, hållbar konstruktion, teknisk kommunikation och datahantering är SolidWorks Simulation intuitivt, men ändå kraftfullt nog för att hantera de mest komplexa utvecklingsutmaningarna. Du kan förutse prestandan hos din konstruktion under verkliga driftsförhållanden för att utveckla, upptäcka potentiella problem och korrigera dem innan du skapar en prototyp, verktyg och sätter igång produktionen.

3 SOLIDWORKS SIMULATION PROFESSIONAL Utför virtuellt 3D-test av delar och sammanställningar för produktinnovation SolidWorks Simulation Professional ger dig en kraftfull virtuell testmiljö för sofistikerad simulering så att du kan bemöta utvecklingsutmaningar med komplexa belastningsscenarier och multifysiklösningar. Kontrollera din konstruktion med kraftfull strukturanalys Testa produkter gjorda med svetsade konstruktioner, tunnplåt och volymgeometri med mixad mesh Utveckla din konstruktion med kraftfull simulering för att förbättra produktprestanda. Utvärdera töjningar och påfrestningar mellan delar i kontakt, inklusive friktion Applicera lagerbelastning, krafter, tryck och vridmoment Optimera konstruktioner baserat på strukturella, mekaniska eller geometriska kriterier Använd förband eller virtuella fästen för att modellera skruvar, tappar, fjädrar och lager och dimensionera dem under tillämpade belastningar Låt dina fästelement från Toolbox översättas automatiskt till förband för snabb och exakt sammanställningsanalys Aktivera Trend Tracker och Design Insight-plottar för att belysa optimala konstruktionsförändringar medan du arbetar Utvärdera kritiska zoner i stora sammanställningar med submodellering Fastställ den strukturella inverkan av värmebelastningar på din konstruktion. Utvärdera komplexa problem tidigt i konstruktionscykeln med planstress, plantöjning och axisymmetrisk linjärt statisk analys Få tillgång till en omfattande materialdatabas med metallegenskaper och utmattningskurvor Förstå effekterna av temperatur på din konstruktion Studera värmeöverföring genom ledning, konvektion och strålning Ta hänsyn till isotropiska, ortotropiska och temperaturberoende materialegenskaper Fastställa de kombinerade belastningarna och deformationerna pga. strukturella och värmebelastningar Skapa virtuella prototyper av komplicerade maskiner med händelsebaserad rörelsesimulering. Analysera sammanställningars rörelse för processflöden och andra uppgifter med händelsebaserad simulering Definiera rörelsestudier baserade på modell- och sammanställningshändelser Utlös åtgärder med nya rörelsesensorer, tid, eller färdigställande av en tidigare uppgift Utvärdera egenskaper som manöverdonskrafter och ledbelastningar för rörelseoptimering Erhåll större kontroll av modellmanöverdon med servomotorer Studera hur cyklisk belastning inverkar på produktens livslängd Kontrollera ett systems förväntade livslängd eller ackumulerade skador efter ett specifikt antal cykler Importera historiska data från verkliga, fysiska tester för att definiera belastningen Simulera frekvens och knäckning i dina konstruktioner Uppskatta komponentlivslängden baserad på beräknade laster med utmattningssimulering. Studera hur vibration eller instabilitet kan förkorta utrustningens livslängd och orsaka oväntade fel Utvärdera effekterna av belastningsförstyvning på frekvens- och knäckningsrespons

4 SOLIDWORKS SIMULATION PREMIUM Få en bättre insikt i din konstruktions prestanda med en omfattande simuleringslösning SolidWorks Simulation Premium inkluderar alla funktionerna i SolidWorks Simulation Professional, plus ytterligare funktioner som kompositmaterial och kraftfulla analysverktyg för simulering av icke-linjär och dynamik. Analysera din konstruktion i den icke-linjära världen Enkel övergång mellan linjära och icke-linjära simuleringar för omfattande utvärdering Studera icke-linjära problem som innefattar stora förskjutningar och komplexa materialmodeller. Undersök deformeringar orsakade av överbelastningar, kontakt och flexibla material Fastställ restspänningar och permanenta deformeringar i metaller efter materialsträckning Studera icke linjär knäckning Undersök konstruktioner med hyperelastiska material som gummi, silikon och andra liknande egenskaper Utför en elastoplastisk analys för att studera plastisk deformation och sträckgränser Undersök krypeffekter och materialförändringar i samband med temperaturförändringar Testa egenskaperna hos din formsprutade plastdel med beaktande av spänningar och temperatur med SolidWorks Plastics Utför dynamiska analyser av enskilda delar och sammanställningar Plotta produktrespons jämfört med dynamiska laster. Simulera tidshistorik, stabil harmonisk belastning, responsspektrum och slumpmässiga vibrationer Studera belastning, deformationer och accelerationsvariationer med tiden, såväl som RMSoch PSD-värden Utför kollisionstester med de icke-linjära dynamiska funktionerna Simulera kompositmaterial Studera kompositskomponenter med flera lager för att undersöka effekterna av lagermaterial, tjocklek och riktning på produktprestanda Använd det revolutionerande användargränssnitt till att dynamiskt kontrollera och visa lagrens riktning Simulera konstruktioner med kompositmaterial inklusive styvhet och bristande lager. Fastställ den korrekta kompositsammansättningen och riktningen för arbetsbelastningar Använd sandwich- och grafit- eller karbonfiberkompositer, inklusive skumceller Hantera enkelt komplicerade problem med 2D-planförenklingsverktyget Skapa planspänning, plantöjning och asymmetrisk icke-linjär analys Lös komplexa kontaktproblem på en bråkdel av tiden utan att tappa i noggrannhet Skapa 2D-tvärsnitt av CAD-modeller i 3D utan modifikationer för analys Studera en hel klass av problem snabbt och enkelt med det nya 2D-planförenklingsverktyget.

5 SOLIDWORKS FLOW SIMULATION Intuitiv och kraftfull CFD-simulering för produktutvecklare Programvaran SolidWorks Flow Simulation är ett kraftfullt CFD-verktyg (Computational Fluid Dynamics) som tar bort komplexiteten ur flödesanalys och gör det enkelt att simulera vätskeflöden, värmeöverföring och vätskekrafter så att du kan undersöka påverkan av en vätska eller gasflöde på produktens prestanda. Utvärdera och optimera komplexa flöden Undersök komplexa flöden i och runt komponenter för att hitta turbulens och återcirkulationsproblem. Undersök komplexa flöden genom eller runt om delarna med parametrisk analys Anpassa din modell efter olika flödesvillkor, t.ex. tryckfall, för att uppnå konstruktionsmål Upptäck turbulens och återcirkulationsproblem med animerade flödesbanor Förstå flödet hos icke-newtoniska vätskor, t.ex. blod och flytande plast Utvärdera hur olika pumphjul och fläktar påverkar din konstruktion Inkludera sofistikerade effekter som porösa material, kavitation och luftfuktighet Minska risken för överhettning i dina konstruktioner Visualisera och förstå temperaturfördelning i och runt dina produkter Koppla flöde till värmeanalys och simulera konvektions-, lednings- och strålningseffekter Förhindra värmeproblem genom att inspektera temperaturfördelningen och värmeflöden. Tillämpa tids- och koordinatberoende villkor och värmekällor Hitta de bästa dimensionerna som uppfyller konstruktionens mål, t.ex. värmeväxlares verkningsgrad Erhålla värmekällors och kretskortslagerdefinitioner från EDA-värmeegenskaper Optimera värmeprestanda för dina kretskort och elektroniska komponenter Med den elektroniska kylmodulen kan du inkludera Joule-uppvärmningseffekt, simulera komponenter med två-resistors kompakt modell, med värmerörs kompakt modell och inkludera PCB-egenskaper för att utvärdera och förstärka kylningens verkningsgrad. Förutse och erhåll luftflöde och komfortparametrar i arbets- och boendemiljöer Använd modulen för kylning av elektronik för att optimera dina elektroniska komponenters värmeprestanda. HVAC-modulen inkluderar avancerad strålningsmodellering (t.ex. halvgenomskinligt material och våglängdsberoende strålningsegenskaper), komfortparametrar och en stor databas med byggnadsmaterial för att utvärdera gasrörelser, temperatur i arbets- och boendemiljöer och strålning. Studera värdefull information med kraftfulla och intuitiva visualiseringsverktyg Använd sektions- och ytplottar för att studera fördelningen av resultantvärden, inklusive hastighet, tryck, turbulens, temperatur och flöden Jämför vätskeflödesresultaten för olika konfigurationer med hjälp av jämförelseläget Mät resultat på en valfri plats med punkt-, yt- och volymparameterverktyget Grafiska resultatvariationer via SolidWorks-skisser Visa resultaten som en lista och exportera automatiskt data till Microsoft Excel Kommunicera dina CFD-resultat i 3D med edrawings Studera värmebeteenden hos belysningssystem med avancerade strålningsfunktioner i HVAC-modulen.

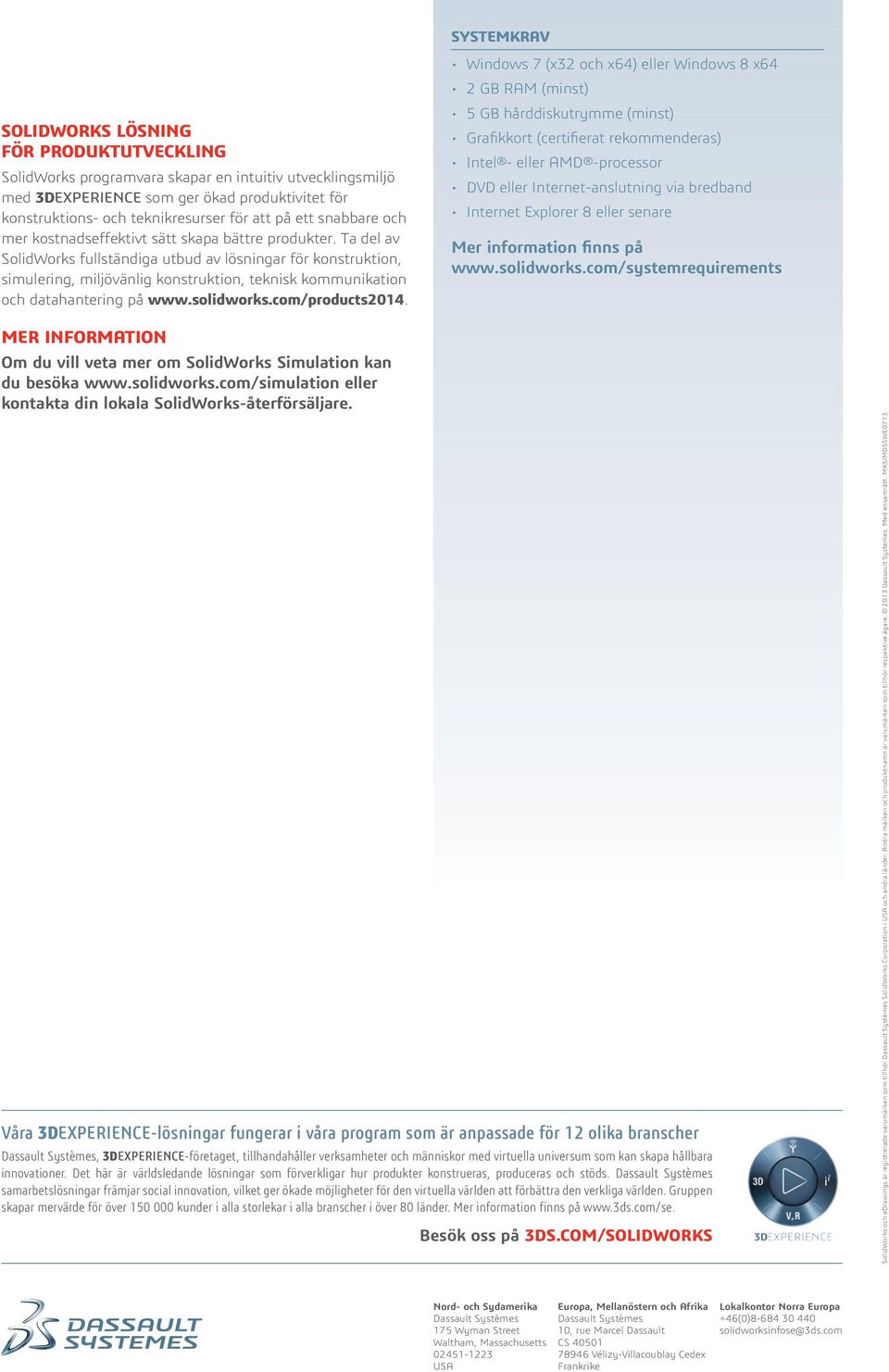

6 systemkrav SOLIDWORKS LÖSNING FÖR PRODUKTUTVECKLING SolidWorks programvara skapar en intuitiv utvecklingsmiljö med 3DEXPERIENCE som ger ökad produktivitet för konstruktions- och teknikresurser för att på ett snabbare och mer kostnadseffektivt sätt skapa bättre produkter. Ta del av SolidWorks fullständiga utbud av lösningar för konstruktion, simulering, miljövänlig konstruktion, teknisk kommunikation och datahantering på Windows 7 (x32 och x64) eller Windows 8 x64 2 GB RAM (minst) 5 GB hårddiskutrymme (minst) Grafikkort (certifierat rekommenderas) Intel - eller AMD -processor DVD eller Internet-anslutning via bredband Internet Explorer 8 eller senare Mer information finns på MER INFORMATION Om du vill veta mer om SolidWorks Simulation kan du besöka eller kontakta din lokala SolidWorks-återförsäljare. Våra 3DEXPERIENCE-lösningar fungerar i våra program som är anpassade för 12 olika branscher Dassault Systèmes, 3DExperience-företaget, tillhandahåller verksamheter och människor med virtuella universum som kan skapa hållbara innovationer. Det här är världsledande lösningar som förverkligar hur produkter konstrueras, produceras och stöds. Dassault Systèmes samarbetslösningar främjar social innovation, vilket ger ökade möjligheter för den virtuella världen att förbättra den verkliga världen. Gruppen skapar mervärde för över kunder i alla storlekar i alla branscher i över 80 länder. Mer information finns på Besök oss på 3DS.COM/SOLIDWORKS SolidWorks och edrawings är registrerade varumärken som tillhör Dassault Systèmes SolidWorks Corporation i USA och andra länder. Andra märken och produktnamn är varumärken som tillhör respektive ägare Dassault Systemes. Med ensamrätt. MKSIMDSSWE0713 Nord- och Sydamerika Dassault Systèmes 175 Wyman Street Waltham, Massachusetts USA Europa, Mellanöstern och Afrika Dassault Systèmes 10, rue Marcel Dassault CS Vélizy-Villacoublay Cedex Frankrike Lokalkontor Norra Europa +46(0) solidworksinfose@3ds.com
