1 QGIS utbildning med SamGIS Z-län Sida 1 (19) Johan Timrén Data- och systemvetenskap (DSV) QGIS Utbildning med SamGIS Z-län Innehållsförteckning 1 Introduktion till QGIS Vad är QGIS? Historia QGIS projektets uppbyggnad Grundläggande användning QGIS QGIS Browser QGIS Desktop Paneler Verktygsrader Jobba med projekt Skapa projekt Spara projekt Övning Jobba med rasterdata Övning Jobba med vektordata Övning Annotations Övning Jobba med OGC-tjänster WMS och WFS Övning Skapa utskrifter och PDF dokument Övning Installera Plugins Hantera insticksprogram Hämta Python plugins...18 Tidsplan: 09:00 Samling, Uppstart, Login 09:30 Introduktion, QGIS, Jobba med projekt. 10:30 Jobba med Rasterdata 11:00 Jobba med Vektordata 11:30 12:30 Lunch 12:30 Annotations 13:00 OGC-tjänster 13:30 Skapa Utskrifter och PDF 14:00 Plugins 14:30 Fika, avslutning

2 Sida 2 (19) 1 Introduktion till QGIS 1.1 Vad är QGIS? Quantum GIS (QGIS) is an open-source desktop GIS product that you helps you visualize, manage, edit, analyze, and compose maps with geographic data. QGIS runs on Linux, Unix, Mac OSX, and Windows and supports vector, raster, and database formats. QGIS is licensed under the GNU Public License. QGIS is written in C++, and its GUI uses the Qt library. QGIS allows integration of plugins developed using either C++ or Python. 1.2 Historia The Quantum GIS project was officially born in May of 2002 when coding began. The idea was conceived in February 2002 when Gary Sherman began looking for a GIS viewer for Linux that was fast and supported a wide range of data stores. That, coupled with an interest in coding a GIS application led to the creation of the project. In the beginning Quantum GIS was established as a project on SourceForge in June The first code was checked into CVS on SourceForge on Saturday July 6, 2002, and the first, mostly non-functioning release came on July 19, The first release supported only PostGIS layers. It became an incubator project of the Open Source Geospatial Foundation (OSGeo) in 2004 and Version 1.0 was released in January QGIS projektets uppbyggnad Quantum GIS is a community driven project. The web site, the source code (SVN), the bug tracker and the mailing lists are hosted and partly maintained at OSGeo.org. The work of the QGIS project is managed by a Project Steering Committee (PSC) made up of an international team of developers and GIS users who each have a specific area of responsibility. The steering committee is divided into four basic roles: Development, Release Management, Community Resources and Finance & Marketing. Contributions in the form of code contributions, bug fixes, bug reports, contributed documentation, advocacy and supporting other users on our mailing lists and the QGIS Forum. If you are interested in actively supporting the project, you can find more information under the development menu and on the QGIS Wiki. The project also accespts financial contributions in the form of sponsoring and funding. 1.4 Grundläggande användning QGIS lets you browse, edit and create a variety of vector and raster formats, including ESRI shapefiles, spatial data in PostgreSQL/PostGIS, GRASS vectors and rasters, or GeoTiff You can create customised plugins and GIS enabled applications using Python or C++ Maps can be compiled for printing using the print composer QGIS supports plugins to do things like import of delimited text data, download tracks, routes, and waypoints from your GPS or visualize OGC WMS and WFS layers

3 Sida 3 (19) 2 QGIS Denna kurs berör inte installation av programvaran. För mera information hänvisas ni till QGIS hemsida på Den gällande versionen av QGIS i dagsdatum är 2.0 Dufour. Den består av två komponenter, QGIS Desktop och QGIS Browser 2.1 QGIS Browser Används för att utforska geodata på filsystemet, att jämföras med t.ex ArcCatalog, dock inte lika funktionsrikt. QGIS Browser införde i version 1.8 och funktionaliteten är under utveckling. I QGIS browser kan du: Utforska din geodata i filsystemet och se Metadata samt förhandsgranska data. Hantera WMS tjänster Skapa nya shape filer Sätta CRS på geodata

4 Sida 4 (19) 2.2 QGIS Desktop Är själva huvudprogrammet. Det liknar ArcView 3.x för den som varit med en stund i GIS branschen. Det grafiska gränssnittet är uppbyggt av följande komponenter. En menyrad En verktygsrad Paneler så som lagerhanterar, Ett kartfönster En statusrad De flesta funktionerna går att hitta via menyraden. Många funktioner har kortkommandon kopplade till sig. Dessa kan ses då man expanderar en meny. Det går att konfigurera dessa efter eget tycke och smak. Man kan lätt anpassa utseendet. Höger klicka på ett tomt utrymme i menyn så får man en dialogruta där man kan välja vad som skall visas

5 Sida 5 (19) 2.3 Paneler Det finns ett antal olika paneler som man kan välja att visa eller att dölja. Inställning för detta hittar ni under Visa Paneler. En bra panel att lägga till är Bläddrare, då kan du utforska ditt filsystem och lägga till data direkt. Det finns två varianter av Bläddraren, en som blir en flik med lagerhanteraren och en som bli ett fristående fönster - Blädrarer(2). '

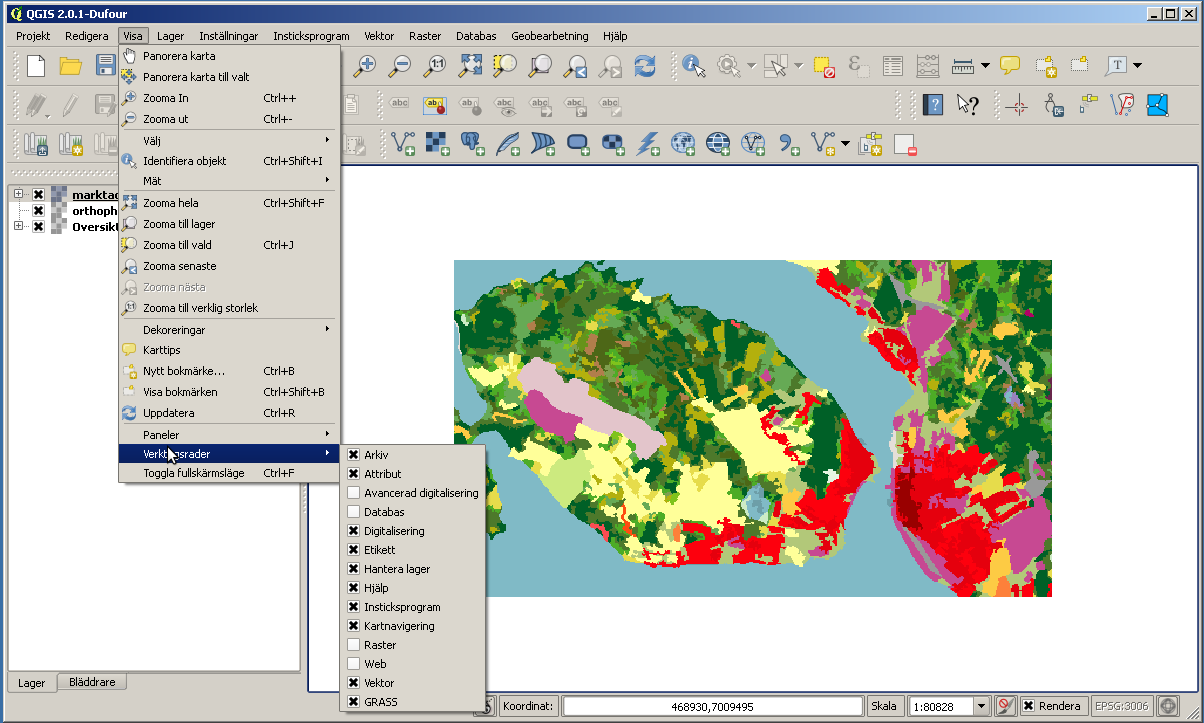

6 Sida 6 (19) 2.4 Verktygsrader Det finns ett antal verktygsrader som man kan välja att visa eller dölja. Många funktioner som finns i menyraden har en motsvarande koppling till en verktygsrad. För att ändra visningen av en verktygsrad så välj Visa Verktygsrader. Verktygsrader kan flyttas runt och dockas till olika delar av QGIS allt efter tycke och smak

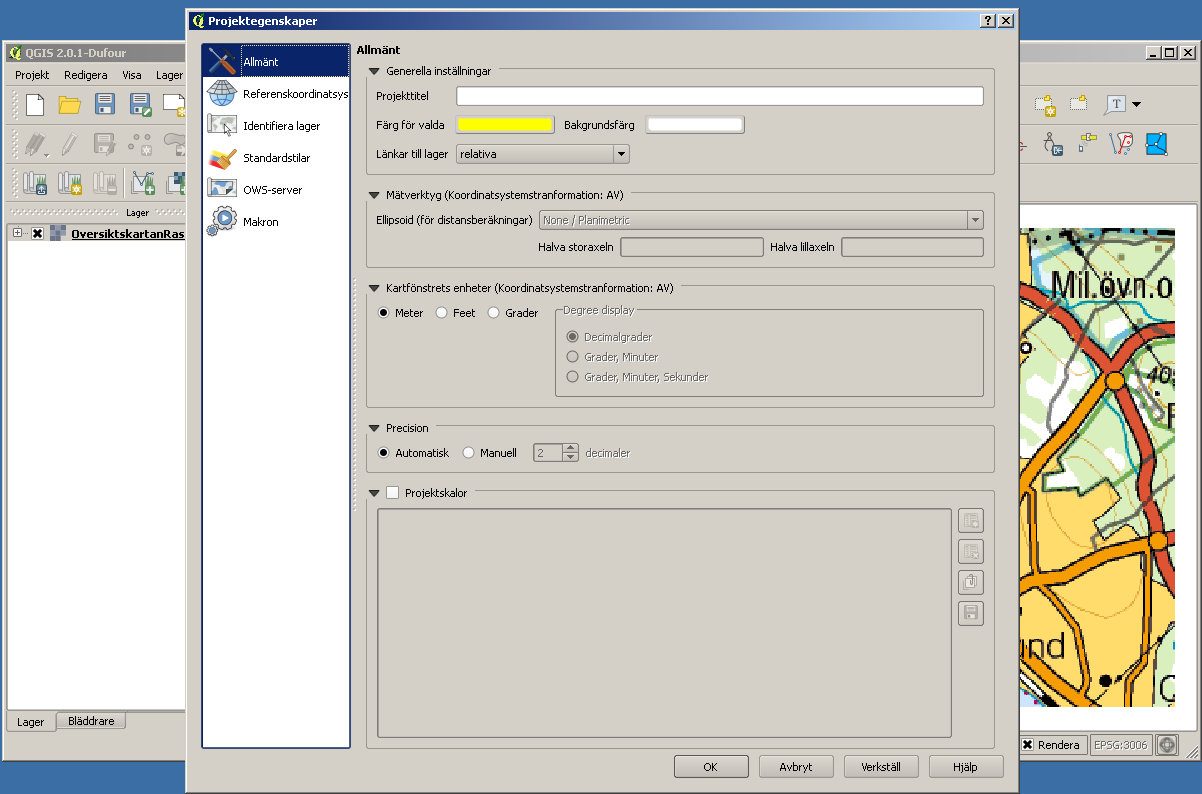

7 Sida 7 (19) 3 Jobba med projekt 3.1 Skapa projekt. När man startar QGIS så öppnas alltid programmet med ett tomt projekt. För att skapa ett nytt projekt välj Projekt Nytt. För att se och ändra egenskaper för ett projekt välj Projekt Projektegenskaper. Du får nu upp ett fönster med 6 st ikoner. Allmänt, här kan du Skriva en titel för ditt projekt. Sätta färg som skall markera valda objekt. Sätta bakgrundfärg. Ange hur dina filer skall sparas i ditt projekt (absolut eller relativt). Vilken enhet som skall användas för längd. Presision som visas för dina koordinater. Referenskoordinatsystem, här ändrar du inställningar för projektion och om du vill att koordinattransformation skall aktiveras.

8 Sida 8 (19) Identifiable layers, här anger du vilka lager som du skall kunna använda informationsverktyget på. Standardstilar Fliken OWS Server är till för att ställa parametrar då du vill använda ditt projekt i QGIS-mapserver som är en Webbapplikation för att visa QGIS-projekt. Macron 3.2 Spara projekt. För att spara ett projekt välj Arkiv Spara projekt som... Du får då upp en dialogruta där du kan välja var du vill spara ditt projekt, samt möjlighet att ange ett projektnamn. Under utbildningen skall du spara dina projekt i H:/ katalogen som är din hemma katalog på nätverket. Filändelsen för en QGIS projektfil är.qgs QGIS-projektfilen är en XML fil och kan öppnas i en valig texteditor för granskning och eventuell manuell redigering. Detta gör också det att man kan skpa och ändra projektfiler på annat sätt än med QGIS. 3.3 Övning Skapa ett nytt projekt. Ändra projektet titel till Övning 1. Ställ in så att automatisk koordinattransformation sker. Spara det i din H:/ som övning1.qgs

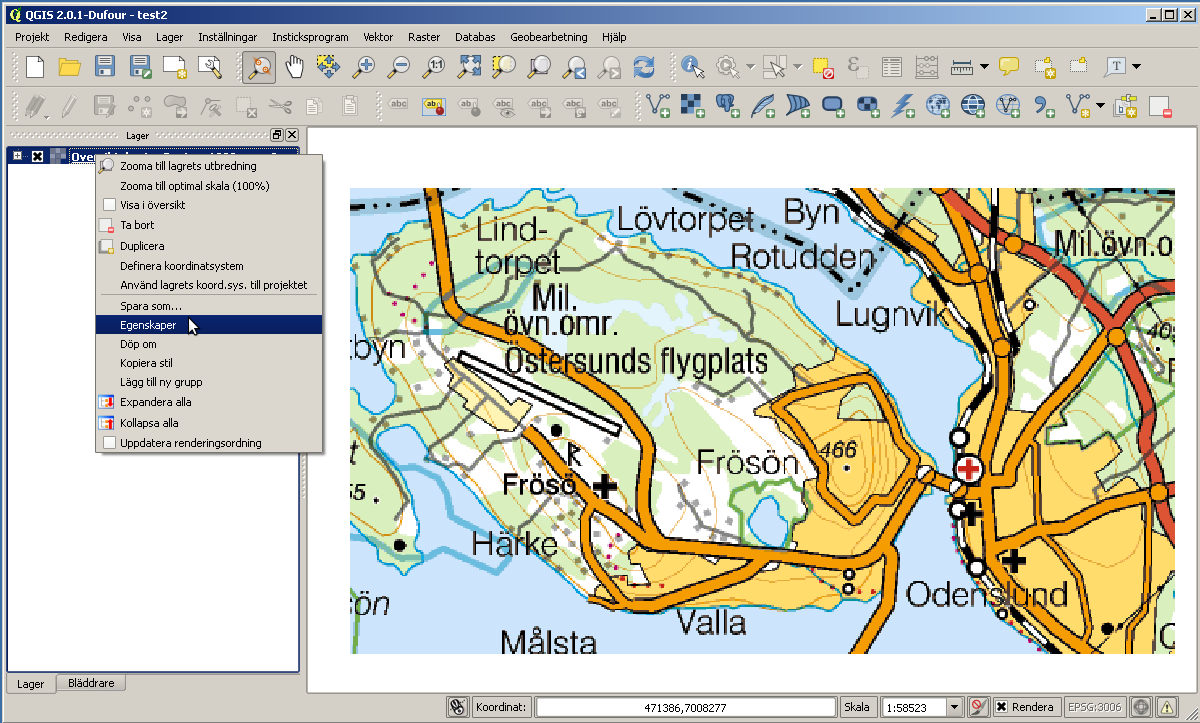

9 Sida 9 (19) 4 Jobba med rasterdata Rasterlager kan läggas till genom att välja Lager Lägg till rasterlager eller genom att klicka på symbolen i verktygsraden. Om det inte finns någon CRS kopplad till din rasterfil så kommer du att få upp en dialog där du ombeds att ange vilken CRS som filen är lagrad i. Om filen har en sådan koppling så kommer QGIS att automatiskt att upptäcka det. Om det är första filen som läggs till ett projekt så kommer projektet att få samma CRS som denna fil. Att tänka på om man har för avsikt att använda data med olika projektioner. Om man kommer att göra det är det viktigt att ange i sitt projekt att man vill att QGIS skall göra automatiskt transformation. För att se egenskaper för en rasterbild så marker lagret och högerklicka och välj egenskaper.

10 Sida 10 (19) Vi får nu uppe ett fönster med ett antal flikar. Här kan jag ändra på egenskaper för mitt lager. Saker som jag kan ändra på och se här är. Stil Färgkarta Genomskinlighet/Transparens Allmänt. Här kan jag sätta skalberoende synlighet, Referenssystem Metadata Pyramider. Visar om det finns pyramider bygga för mitt rasterfil. Kan skapa pyramider på denna flik. Histogram 4.1 Övning Du skall lägga till två rasterlager Rasterdata hittar du i c:/geodata/raster Lägg till oversiktskartan och ortofoto. Filerna finns i katalogen ClipResult i respektive katalog Ändra på ordningen som filerna visas. Kolla på egenskaper för de två rasterfilerna. Hur många pyramider är byggda för ortofotot? Lägg till lagret hojddata_50m Hur ser det ut? Varför då? Ändra Färgkartan under fliken Stil till Pseudofärg. Ser det bekant ut?

11 Sida 11 (19) 5 Jobba med vektordata Vektorlager kan läggas till genom att välja Lager Lägg till vektorlager eller genom att klicka på symbolen i verktygsraden. Du får nu upp en dialogruta där du letar dig fram till din data genom att välja Blädra. Viktigt här att välja rätt encoding då du lägger till Shape filer. Sitter du på ett annat system än Windows så kan du behöva välja ISO När man lägger till ett vektorlager så kan man expandera visningen av lagret i panelen lager. Du kommer då att se stilen för det vektorlager. Du kan ändra din stil genom att dubbelklicka på stilen. Du får då upp egenskper för ditt lager och fliken stil blir förvald. När man jobbar med lager som innehåller text så finns det två sätt att jobba med etiketter. Ett sätt är via egenskaper och där välja fliken Etiketter. Det andra sättet är genom att via verktygsraden Etikett trycka på knappen ABC.

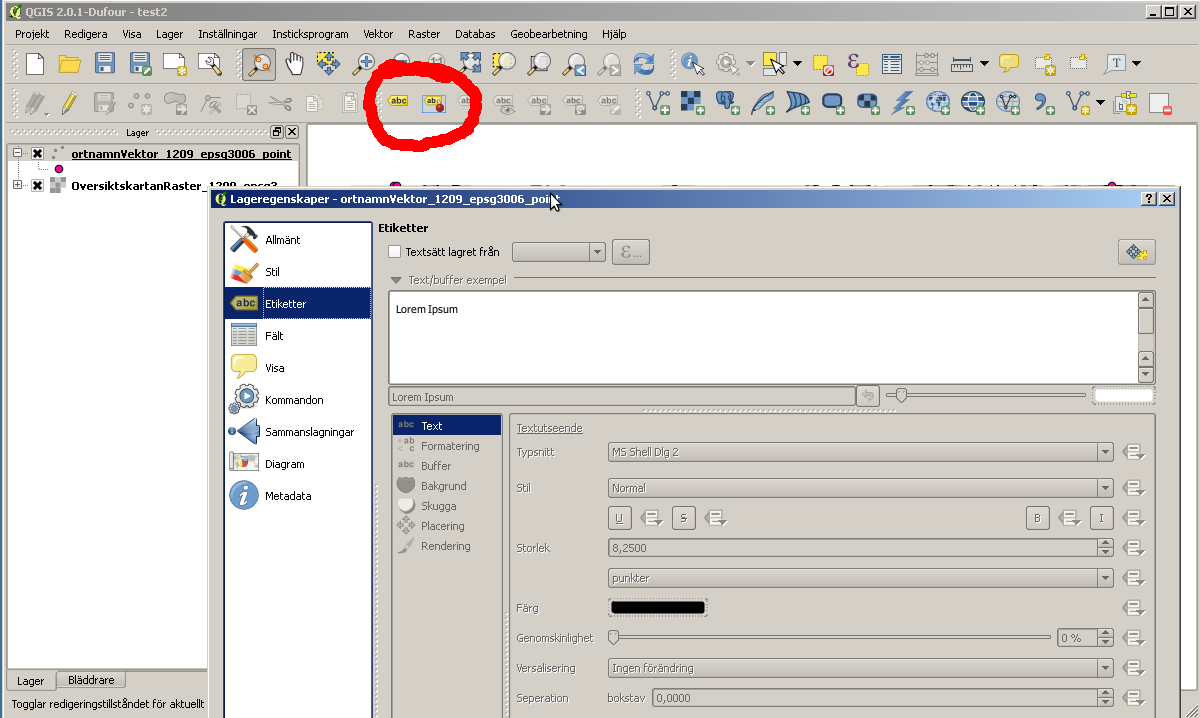

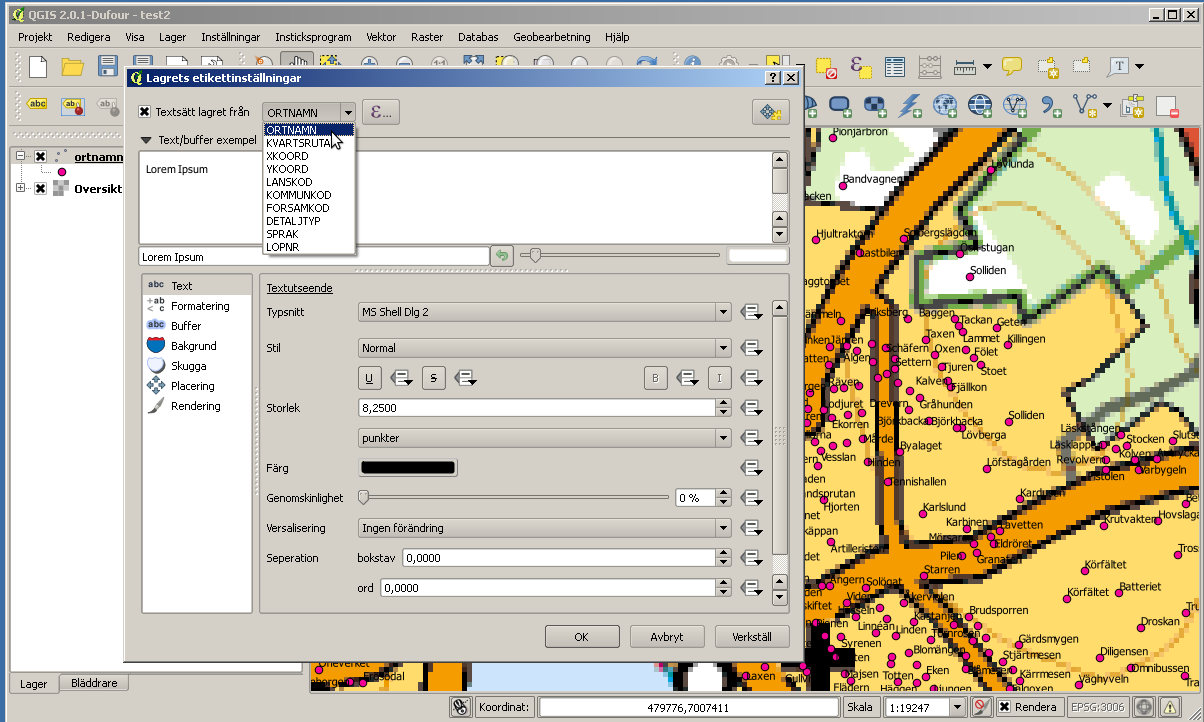

12 Sida 12 (19) I båda fallen så kommer man få upp ett fönster där man kan konfigurera hur man vill jobba med etiketter. Man behöver ange viket fält som innehåller texten som man vill visa. Om man endast vill att en text skall skrivas ut och inte själva punkten måste man ange att stilen för punkten skall ha storleken 0 så att endast texten ritas ut. 5.1 Övning Lägg till vektorlagren terrangkartan_oh_1209_epsg3006 ortsnamnvektor_1209_epsg3006 Ändra färgen för höjdkurvorna till brun. Du skall änra ortsnamns lagret så att punkten blir osynlig samt att fältet ORTSNAMN används för att skriva ut en etikett. Använd Etiketts funktionen i lagrets egenskaper. Skapa ett eget vektorlager för punkter. Lägg till några attribut fält, ett fält kan het symbol och vara en siffra Skapa nu några punkter. Prova att skapa två symboler Ändra i lagret så att olika punkter får olika symboler

13 Sida 13 (19) 6 Annotations På verktygsraden Attribut finns en ikon för att lägga till annotation. Det finns tre funktioner. Textkommentar för att lägga till en text annotation Formulärkommentar för att lägga till en form annotation, dvs en dialogruta skapad i QT-designer. HTML-etikett, hämta innehåll från en HTML-dokument SVG-kommentar Flytta kommentar, används för att flytta punkten och text/dialogrutan. För att skapa en text annotaion så välja ikonen med ett T på. Klicka på kartan där du vill ha din punkt. Genom att ställa musen over punkten kan du flytta dess position. Du kan även flytta textrutans position på samma sätt. Genom att dubbel klicka på textrutan kan du editera dess innehåll och egenskaper eller radera den helt. 6.1 Övning Skapa en textkommntar. Ändra på textens storlek Skapa en lite HTML fil. Skapa en HTML kommentar och använd filen ovan.

14 Sida 14 (19) 7 Jobba med OGC-tjänster WMS och WFS WMS och WFS lager kan läggas till genom att välja Lager Lägg till WMS-lager resp Lager Add WFS Layer. Dett finns två knapper för detta också. Knappen med en glob för WMS och knappen med röda streck för WFS. I båda fallen så kommer du få upp en dialogruta där skall välja vilken WMS resp WFS tjänst som du vill lägga till. Om ingen sådan finns måste du skapa ett nytt lager som du kan läsa in. Det gör du genom att välja ny 7.1 Övning Lägg till ett WMS lager. URL:en för detta lagger är. Döp det till GISLAB World Lägg till ett WFS lager. URL:en för detta lager är. Döp detta lager till GISLAB World Boarder Prova att editera WFS lagret på valfritt ställe. Be din granne att uppdatera sitt lager och se om det blev några förändringar.

15 Sida 15 (19) 8 Skapa utskrifter och PDF dokument För att skapa en utskrift måste man först skapa en layout för utskriften Detta gör man i Print Composer. För att skapa en ny layout välja Akriv New Print Composer. Du får nu upp ett nytt fönster där du kan skapa och editera din layout för utskrift. Här kan du lägga till din karta, skapa text. Lägga till legend, bilder, ramar etc..

16 Sida 16 (19) Under menyn Arkiv kan du välja att skriva ut din karta eller exportera den till en bild eller en PDF-fil. För att namnge och hantera sina olika layouter finns det Compose hanterar. Du hittar den under Arkiv Compose Manager. För utskrift av en layout väljer du Arkiv Print Composers Min layout. 8.1 Övning Skapa en ny layout i A4 liggande storlek med en karta en rubrik. Exportera denna som en bild sam skapa en PDF fil. Döp denna layout till A4 Liggande. Skapa en till layout i A4 stående format. Lägg till en karta och en rubrik. Döp den till A4 Sående. Exportera en PDF av den.

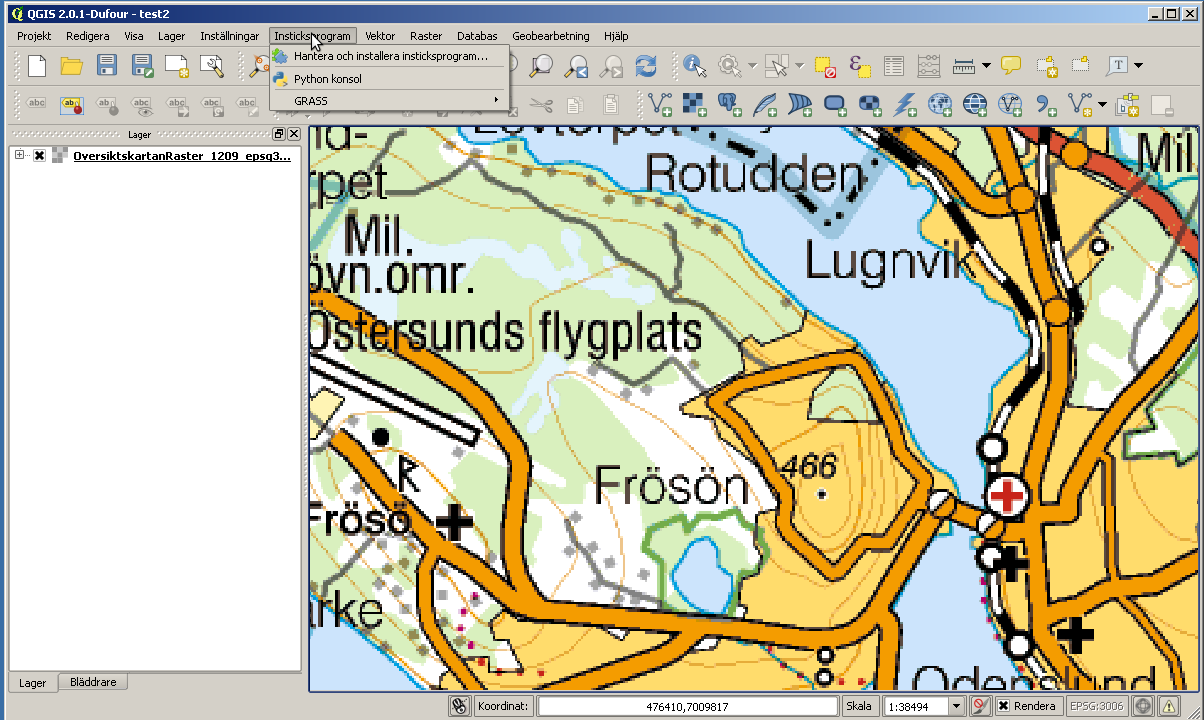

17 Sida 17 (19) 9 Installera Plugins Två olika funktioner. 1. Hantera insticksprogram 2. Hämta Python Plugins 9.1 Hantera insticksprogram Detta är plugin som följer med installationen av QGIS. De är ofta skriva i C++ och kopilerade som DLL på Windows system. När ni väljer detta får ni upp ett fönster där ni kan aktiver eller avaktiver en plugin.

18 Sida 18 (19) 9.2 Hämta Python plugins Med denna fuktion kan man lägga till plugins skrivna i Python. För QGIS finns ett förråd på Internet, en central katalog, där användare kan ladda upp sina plugins. För QGIS finns det en officiell katalog på I denna katalog finns en förteckning över de plugins som går att ladda ner och installera i sin befintliga installation.

19 Sida 19 (19) Det går att söka efter plugin genom att skriva in ett sökord i fältet Filter:. Man kan då markera en plugin genom att markera den och välja Installera plugin. Prova att skriva xy. Välj sedan att installera XyTools. När det finns en uppdatering till en redan installerad plugin så kommer de att visas överst i listan. Man kan då markera en plugin och välja att uppdatera den. Man kan också skapa en egen katalog där man sparar sina plugins. Denna katalog går att lägga så att plugin kan installeras från denna katalog. Detta gör under fliken Centralkataloger.
