1 Fendt E-serien 5225

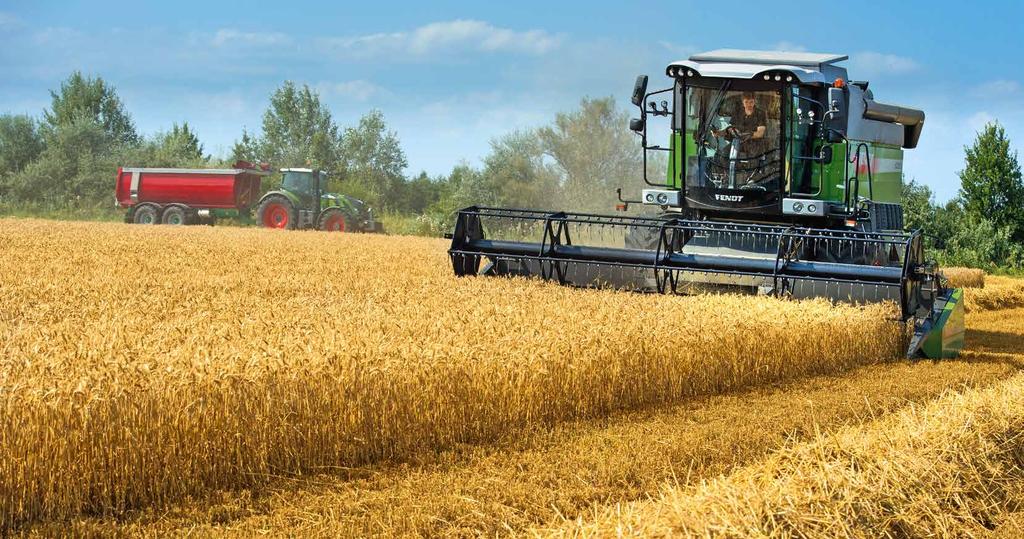

2 Fendt kw hk 5225 E Min familj mina fält min Fendt. Du kan alltid lita på din familj. På samma sätt som på nästa generation Fendt E-serie. De här omdesignade tröskorna är utrustade med de utprovade och testade maskindelar som används i de stora modellerna och är anpassade till hårt arbete. De här robusta, pålitliga och effektiva utrustningarna garanterar hög effekt under de riktigt kapacitetskrävande säsongerna. Det här är med andra ord en hjälpreda som du inte vill vara utan, särskilt inte på familjeägda lantbruk. 2 3

3 Gör hårt slit till ett riktigt nöje. 4 Under skördetiden krävs maximal prestation från både människor och maskiner. Detta innebär att föraren måste vara fullt koncentrerad och kunna samarbeta med maskinen på ett harmoniskt sätt. I den nya komfortkupén ges stort utrymme för detta. Manöverelementen är ergonomiskt placerade. Kupéns generöst tilltagna inglasade områden och de stora sidospeglarna garanterar optimal sikt över skärbordet, stubben och maskinens sidor. Tack vare multifunktionsspaken manövrerar man enkelt 5225 E under dygnets alla timmar. 5

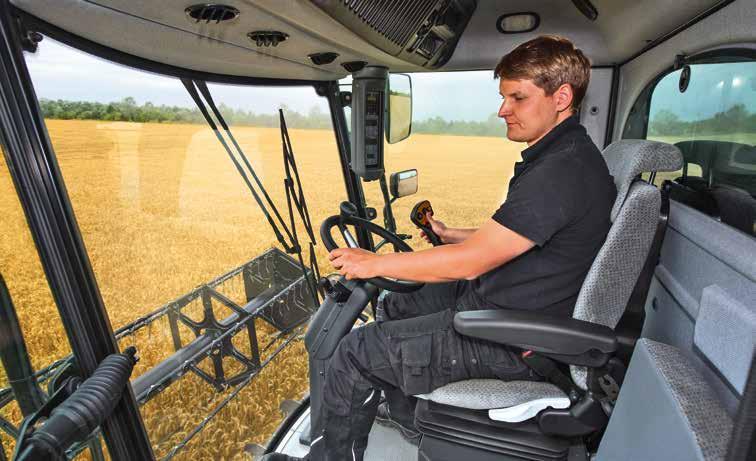

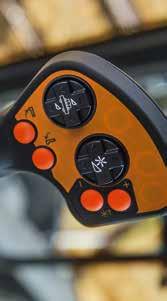

4 Vidvinkelspegel Med stora elektriskt justerbara, uppvärmda speglar plus valfria vidvinkelspeglar får man perfekt sikt kring hela maskinen. Direkt överblick av skärbordet Allt under kontroll: Tack vare optimala siktförhållanden får man en överblick över hela skärbordet inifrån kupén. Nattarbete upplyst med takbelysning Den kraftfulla belysningen låter dig arbeta effektivt långt in på natten. FÖRSTKLASSIG ARBETSPLATS Effektivt arbete i behaglig miljö. Bekväm sittställning Det är helt avgörande att man sitter bekvämt, särskilt under långa arbetsdagar. Den luftassisterade förarstolen tillsammans med den justerbara ratten garanterar bekväm arbetsställning i alla lägen. Detsamma gäller passagerarsätet. Precis kontroll Med den ergonomiskt utformade multifunktionsspaken får du precis kontroll över det hydrostatiska drivsystemet. Du behöver bara använda en hand för att få hela skördearbetet under kontroll. Med Agritronic Plus Med Agritronic Plus-kontrollen och manöverpanelen har du alltid full koll på tröskningen. Systemet är mycket lättanvänt och du tar del av all väsentlig informationen på en tydlig manöverpanel. Oavsett om du står i begrepp att reglera cylinderhastigheten, övervaka hektarkapaciteten eller ställa in det automatiska skärhöjdskontrollsystemet får du assistans av standardutrustningen Agritronic Plus. Din högra hand, sidokonsolen När du använder den tydliga konsolen kan du aktivera tröskverket, skärbordet och spannmålstanken. Dessutom är det möjligt att justera slagskon,fläkthastigheten, fyrhjulsdriften och andra grundfunktioner med hjälp av en hand. Agritronic Plus På Agritronic Plus visas alltid den väsentligaste maskininformationen och du får en utmärkt överblick. Multifunktionsspak Styrning av körriktningen, skärbordet, tröskverksinställningen, och sädestankens tömningsrör med bara en hand. 6 7

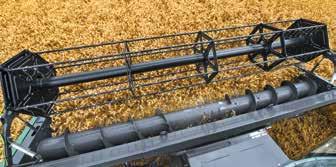

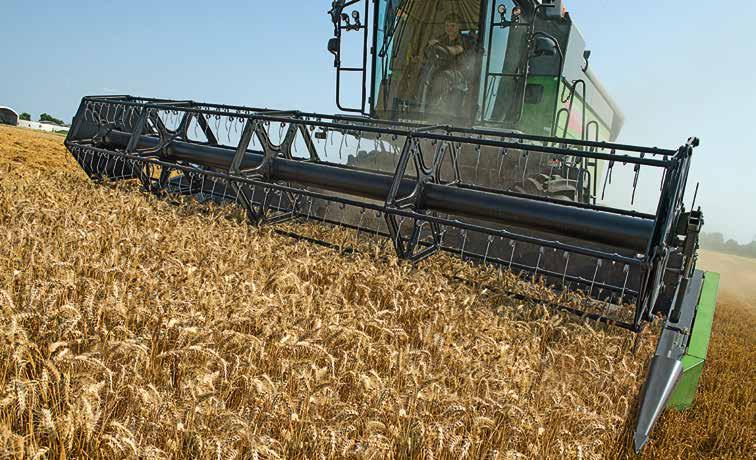

5 PowerFlow-remmar Med hjälp av PowerFlow-remmarna matas grödan jämnt in i insläppsskruven, med axet först. Rapsknivar PowerFlow-bordet kan snabbt och enkelt anpassas för användning till raps med de elektriska rapsknivarna (TILLVAL). SKÄRENHETERNA Två valbara bord för hög produktion. Välj den perfekta matningen av grödor Oavsett om du bestämmer dig för att använda ett FreeFlow- eller PowerFlow-bord åstadkommer du utmärkt arbete med båda systemen när det gäller jämn matning av grödor och hög effektivitet. Fungerar till och med vid svåra skördeförhållanden, till exempel, vid skördning av liggsäd. Det överlägsna PowerFlow-bordet Det allsidiga Fendt-PowerFlow-bordet har möjliggjort maximal produktivitet för spannmål, raps eller sojabönor i över 35 år. Det stora friutrymmet mellan knivbalken och skruven underlättar vid skörd av höga grödor och med en arbetsbredd på 5,50 m. Resultatet: Det jämna flödet av grödor garanterar konstant matning av tröskningsenheten där alla typer av grödor matas in med axen först. Det pålitliga FreeFlow-bordet Tack vare FreeFlow-bordets arbetsbredd på från 4,80 till 7,60 m bemästrar det här bordet alla förhållanden. Det är särskilt stabilt och lätt att underhålla eftersom komponenterna bultas på. Med klipp per minut och knivenhetens höga hastighet garanteras ren avskärning och låg energiförbrukning. Med hjälp av den stora inmatningskruven, med en diameter på 610 mm, förflyttas grödan snabbt och konstant till tröskverket bästa förhållanden för maximal arealtäckning och bästa skörderesultat. Genialisk automatisk skärbordskontroll Fokusera på körningen. Med Fendt 5225 E får du perfekt stubbhöjd. TerraControl-systemets automatiska bordsassistans arbetar inom två olika intervaller. Inom det första intervallet reglerar släpskorna skärhöjden från 50 till180 mm. Det andra skärhöjdsintervallet (100 till 500 mm) regleras av en sensor på elevatorn. Det valbara AutoLevel-bordets ledare kompenserar automatiskt för ojämnt underlag på upp till åtta procent. Multikoppling Alla anslutningar till bordet kan kopplas på en gång med multikopplingen. Knivsystem Med slag per minut genererar de slitstarka växelvis arrangerade knivbladen ett perfekt snitt Intagsskruv På FreeFlow-skärenheten, garanterar matningsfingrarna som är utspridda längs med hela intagsskruven en säker och varsam inmatning av grödorna. 8 9

6 Den främre och bakre slagsko-inställningen kan justeras separat både bak och fram: de främre och bakre slagsko-öppningarna kan justeras separat och elektriskt. Tröskningsenheten kan anpassas till alla typer av skördeförhållanden från den komfortabla kupén. TRÖSKCYLINDER, SLAGSKO OCH SKAKARE Mer vridmoment och färre trasiga enheter. Påskyndar skördandet och går varsamt fram med grödan Den högt värderade säden är i trygga händer när du använder nya generationens Fendt 5225 E-kombinationsutrustning. Oavsett om du skördar säd, raps eller majs säkerställer den stora effektiva 600-mm tröskningscylindern tillsammans med det rymliga slagsko-området en intensiv, men skonsam urtröskning. Högkapacitets-trösknings-cylinder Tröskningscylindern på 5225 E har en diameter på 600 mm för hög mottagning och effekt. Med hjälp av åtta motroterande tröskningsslagor separeras säden effektivt under tröskningsprocessen. Både säden och halmen hanteras mycket varsamt, vilket minimerar knäckningsrisken. Robust slagsko Tack vare en av de allra största slagskor (volymmässigt) i sin effektklass kör 5225 E in stora skördevolymer på mycket kort tid. Detta uppnår man med hjälp av olika avstånd mellan trådarna i slagskon: I det främre området är avståndet mellan trådarna smalt så att tröskningen intensifieras, i det bakre området är avståndet mellan trådarna däremot större, vilket leder till högre separeringseffekt. Utbytbar sektionsslagsko Förutom den robusta standardslagskon, finns det också sektionsslagskor så att 5225 E snabbt kan anpassas efter olika typer av gröda. Den främre slagskon går lätt att ta bort och kan bytas ut via den öppna stenluckan. Stängda högeffektiva skakare När halmen har passerat genom cylindern, burras halmen upp via de 4,30 m långa skakarna med en 150 mm skaklängd på ett effektivt sätt. Fyra 250 mm höga steg skapar en lös halmmatta varigenom kvarvarande säd separeras perfekt i det enorma separeringsområdet. De stängda skakarna fördelar materialet jämnt över hela förberedningsplanet för en effektiv avskiljning. Olika isärtagbara slagskor på 14 och 24 mm Det finns två framsegment för de snabbt utbytbara slagskorna: 14 mm avstånd mellan trådarna för skörd av säd och 24 mm för skörd av majs. Skakarna är försedda med aktiva bakre väggar Med de så kallade aktiva, öppna bakre väggarna förbättras separeringen av kvarvarande produkter ytterligare. Visning av aktuell inställning Den exakta slagsko-inställningen visas till vänster om förarstolen

7 Justerbart bottensvep med gropig och jämn yta, kan justeras i 3 lägen Precision som standard: Svepet till hacken med en justerbar gropig skiva är standard och säkerställer enhetlig längd på den hackade halmen. Omkopplingsspak Föraren skiftar snabbt och enkelt mellan strängläggning och hackning genom att flytta på en spak. Elektriskt justerbara bosspridare Alltid ett alternativ: de elektriskt justerbara bosspridarna. HACKNING OCH RENGÖRING Resultat av en fin hackning, renaste grödan Högeffektiv hackning Nya Fendt E-serien är som standard försedd med en 4-radig hack och sammanlagt 52 knivar. De dubbel-sågtandade knivarna med en steglös justerbarhet (också sågtandad) har anpassats till hög, konstant hackning. Hacklängden kan ställas in efter önskemål och du behöver inte längre oroa dig för resultatet. Det blir alltid perfekt. Ingen rensar bättre Fendt 5225 E har utrustats med en av de största sållen i sin effektklass och genererar därför maximal rengöringseffekt. Med hjälp av det isärtagbara sållsystemet, med de höga skiljeväggarna på de övre och nedre sållen, fördelas agnarna jämnt över hela skakarområdet, även vid arbete i sluttande terräng. Tillsammans med den specifika vindströmmen i de enskilda rengöringssektionerna sörjer systemet för att maskinen arbetar med maximal rengöringseffekt. HC-såll Tack vare den särskilda ytan på HC (HighCapacity)- sållen optimeras vindflödet och rengöringseffekten. HC-sållen arbetar därför utifrån ett stort toleransområde och behöver sällan justeras. Till och med korta, sköra halmstrån separeras på ett effektivt sätt. Sållen kan också justeras elektriskt från den bekväma kupén. Intelligent retursystem Genom det smarta retursystemet matas otröskade ax tillbaka till tröskningscylindern. Detta sker i en varsam och enhetlig process, eftersom materialet fördelas över hela cylindern med hjälp av en skruv som sitter ovanför tröskningscylindern. Returmängd visas i kupén på den valbara returvisaren. Förberedelsegolv Högeffektiva såll (HC-såll) Sållförlängning Fläkt Omtröskningsskruv Nedre såll Agnspridare Extra: den multi-justerbara boss-spridaren med dubbelrotor (tillval). Översikt över förluster Skakarnas och sållens förluster visas som två staplar i Agritronic Plus. 12 Sädesskruv 13

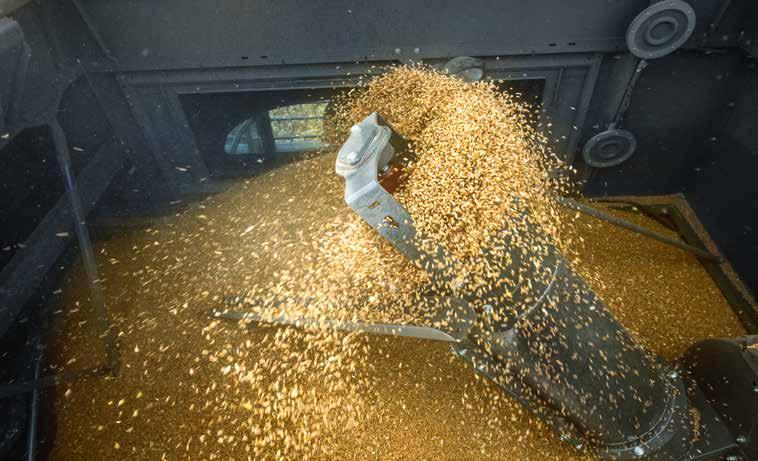

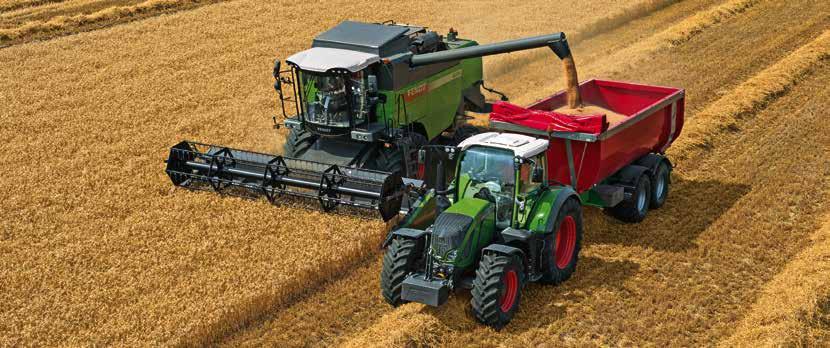

8 Vy in i sädestanken från förarstolen Tankprov SÄDESTANK OCH MOTOR Stor sädestank, kraftfull drivanordning. Effektivitet non-stop Spannmålstanken på Fendt 5225 E rymmer liter och är därmed en av marknadens rymligaste och har därför många fördelar. Ju färre gånger du stannar under skördandet, desto säkrare kan du vara på att du får in den värdefulla säden torr. Och när det äntligen är dags för avlastning efter ett långt pass, kan tröskningen redan tas i bruk igen efter cirka 80 sekunder tack vare den stora tankskruven med en leveranskapacitet på 85 l/sek. Bekväm avlastning Avlastningssystemet på E-seriens tröskor medger smidig avlastning till en vagn med en höjd på upp till 4,20 m. Med hjälp av ett stort fönster i den bakre kupéväggen har man kontinuerligt visuell överblick och således ytterligare kvalitetskontroll av säden i sädestanken. Prov på skörden kan smidigt tas genom en öppning i tanken. Och när den regntäta sädestankens lock öppnas får du enkelt tillgång till underhållsluckorna inuti tanken. AGCO Power Engine Fendt 5225 E-kombinationströskor har försetts med moderna 6-cylindriga motorer från AGCO Power. Med 7,4 l cylindervolym, ett traditionellt common rail-högtrycksinsprutningssystem och 4-ventils teknik, får man en maxeffekt på 218 HK (160 kw). För lägsta möjliga bränsleförbrukning och pålitlig effekt, till och med vid full last. SCR ekonomisk och miljövänlig Vid tillverkningen av 5225 E har vi satt vår tillit till den bränslesnåla SCR-tekniken (selektiv katalysreducering) så att de senaste utsläppsnormerna efterlevs (Tier4final/ steg 4). Avgaserna efterbehandlas med urealösning. Med den här tekniken reduceras partikelutsläppen i betydande grad och följaktligen koldioxidutsläppen, bränsleförbrukningen sjunker och motorns livstid ökar. Motor Fendt 5225 E Maxeffekt (ISO TR14396) kw/hk 160/218 Bränsletank, volym (l) liter 450 AdBlue-tank, volym (l) liter

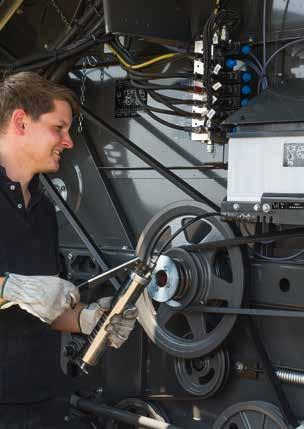

9 SERVICE OCH UNDERHÅLL Smörj, kontrollera, klart. Bästa åtkomst Alla serviceområden på nya E-serien är lätta att komma åt och är försedda med väl tilltagna öppningar. De enskilda smörjnipplarna har sammanförts till smörjstänger som kan kommer åt från marken. Med underhållssymboler får man dessutom information om smörjintervallerna. Huvudelskåpet är enkelt att komma åt från förarplattformen. Långt serviceliv Fendts nya E-serie övertygar i alla delar både tekniskt och ekonomiskt. Den höga hållbarheten, de långa underhållsintervallerna och de låga reparationskostnaderna gör de här tröskorna till en säker investering för familjedrivna jordbruk och av den anledningen till en fullvärdig familjemedlem

10 FENDTS E-SERIE Tekniska specifikationer. Standard- och extrautrustning Standard: Tillval: VANLIGA FRÅGOR OCH SVAR OM FENDTS SKÄRMASKIN Säkerhet och service i lla lägen. Kontakta Fendt. Fendt 5225 E Bord Bordsbredder FreeFlow från till m 4,80 7,60 Bordsbredder PowerFlow m 5,50 Stubbhöjd automatiskt TerraControl-system Förinställning av stubbhöjder AutoLevel-bordskontroll Skärfrekvens FreeFlow Hugg/min Skärfrekvens PowerFlow Hugg/min Kedjor i spannmålselevatorn Antal 3 Trösksystem Bredd på tröskningscylinder mm Diameter på tröskningscylinder mm 600 Cylinderhastighet Varv per minut Slagskovinkel 120 Slagsko-område m² 0,99 Separat justering av främre/bakre slagsko-område Slagsko-stänger Antal 12 Slaganordningens diameter mm 380 Separering Total aktiv avskiljningsyta m² 0,99 Skakare Antal 5 Skakarsteg Antal 4 Längd på skakarna mm Skakarnas area m² 5,73 Totalt separeringsarea m² 6,72 Rengöring Rengöringsområde m² 2,57 Total sållarea m² 4,67 Totalt rengöringsområde m² 7,24 Fläkttyp Radial fläkt Fläkthastighet Fläkthastighet (med dämpare) Retur till tröskningscylinder Halm- och bosshantering Hackningsenhet 52 sågtandade knivar Elektriskt justerbara bosspridare Bosspridare Fendt 5225 E Spannmålstank Tankvolym liter Tömningshastighet Liter/sek 85 Avlastning för spannmålstank Avlastning uppifrån Maximal avlastningshöjd m 4,2 Motor Motortyp AGCO Power Typ, utsläppsnorm Tier 4 final Typ 6-cylinder Slagvolym liter 7,4 Maxeffekt (ISO TR14396) kw/hk 160 / 218 Bränsletankvolym liter 450 AdBlue tankvolym liter 80 Markdrift Hydrostatdrift Antal växlar 3 Körhastighet km/h 0 20 Fyrhjulsdrift Förarhytt Agritronic Plus Luftassisterad förarstol Luftkonditionering med värme Elektriskt justerbara uppvärmda ytterspeglar Extra vidvinkelspegel Extra arbetsbelysning Vikter och mått Längd utan skärbord m 8,70 Höjd m 4,00 Vikt basmaskin, utan bord kg Standarddäck Framdäck 620/75R30 Bakdäck 400/70R20 Transportbredd med däck (mm) 800/65R /65R /75R32 3, /75R Hur bra är tillgängligheten på reservdelar till Fendt-tröskor? Tack vare ett sammansvetsat nätverk av återförsäljare och lager för försäljning av reservdelar kan du beställa reservdelar 24 timmar om dygnet under skördesäsongen. Enligt vårt skördelöfte har vi ett dygns leveranstid för nödvändiga reservdelar, annars ersätter vi dig för kostnaden för en reservmaskin. Be din Fendt-återförsäljare berätta mer om vårt skördelöfte. Vad gör Fendt Service annorlunda? För oss betyder service att kunna och förstå ditt arbete för att kunna uppfylla dina krav avseende tillförlitlighet och säkerhet och att agera i ditt ekonomiska intresse. Vi står bakom våra produkter och har utvecklat dem för att klara höga krav och mångårig drift. Vår service är partnerskapsaspekten av ditt arbete. Var utvecklas och tillverkas Fendts kombinationsutrustningar? Fendts kombinationsutrustningar framställs i Breganze, i Italien, i vårt europeiska specialistcenter för skördeteknik. Här genomgår kombinationsutrustningarna även ett flertal genomgripande tester innan de lämnar fabriken så att de kan utföra bästa möjliga skördearbete på din gård. Den höga kvaliteten på hela produktionsprocessen fram till leverans motsvaras av den stadgeenliga certifieringen enligt ISO-standarder. fendt.com Här hittar du allt online från broschyrer till tekniska specifikationer, rapporter om kunder eller företaget och Fendt kalendarium. Fendt Configurator Med Fendt Vehicle Configurator kan du välja mellan alla tillgängliga utrustningsvarianter och sätta ihop det optimalt utrustade fordonet för din verksamhet. Fendt Configurator finns online på där du hittar en snabblänk till den direkt på startsidan. fendt.tv Fendt dygnet runt vårt Fendt mediabibliotek gör det möjligt. Vår internet-tv ger dig nyheter och information om Fendt dygnet runt. facebook.com/fendtglobal Över fans har redan gillat Fendt på Facebook. Varför inte titta förbi? 18 19
