Klimatreglering och belysning. för ditt elskåp

Transkript

1 och belysning för ditt elskåp

2 Komplett program av klimatreglering och belysning för ditt elskåp Söker ni efter ett komplett program för att få rätt klimat och ljus i er applikation? Vill ni att det ska vara högsta kvalité, driftsäkert, modern design och med riktigt bra ekonomi? Då har vi produkterna för dig! Denna broschyr ger en översikt på de vanligaste produkterna som vi erbjuder i STEGO s sortiment. För mer komplett information - besök vår hemsida Säker drift i Er applikation? För höga eller för låga temperaturer eller för hög luftfuktighet kan leda till allvarliga fel i komponener. I dessa förhållanden är inte alltid elektronisk utrustning optimal och kan leda till stora kostnader när fel uppstår. Ett bra klimatsystem som säkerställer temperatur- och luftfuktighetsförhållande i er applikation ger lång och säker drift. STEGO utvecklar och producerar innovativa produkter kring temat klimatisering av kaplingar sedan drygt 30 år. Hög tillförlitlighet, lång livslängd och högsta kvalitet kännetcknar STEGO s produkter som är installerade överallt i världen. Värmare/Värmefläktar Dubbelisolerade Mycket kompakta PTC för lång livslängd Modern ergonomisk design Termostater/hygrostater Stort reglerområde a Fixerade värden Tydlig inställningsratt Belysning LED-belysning Mycket lång livslängd Brett spänningsområde Snabbt montagesätt Filterfläktar Lågt invändigt byggdjup Snabb installation Snabbt montage Design för damm- och vattenskydd Kylaggregat Flera olika montagemöjligheter a lösningar Energieffektiva

3 Värmeelement 5-13 W RCE016 RCE PTC RCE W, E PTC RCE W, V AC/DC E UL-godkänd Självreglerande (PTC) PTC RCE W, AC/DC PTC RCE W, V AC/DC Monteringsclips till värmare RCE (2 st./frp.) E E E OBS! Till värmare RCE följer automatiskt inga monteringsclips. Dessa beställs separat på artikelnummer Se ovan. Värmeelement 5-13 W RC016 RC016 Best.nr Beskrivning E-nummer PTC RC W, E PTC RC W, V AC/DC E UL-godkänd Självreglerande (PTC) PTC RC W, PTC RC W, PTC RC W, V AC/DC E E E Värmeelement W HGK047 Dynamisk uppvärmning (PTC-element) Energibesparande Snabbfäste för DIN-skena PTC HGK 047, 10 W, E PTC HGK 047, 20 W, E PTC HGK 047, 30 W, E Andra spänningar och kabellängder på förfrågan. Värmare W CSK060 Dubbelisolerad (behöver ej jordas) Innovativ design och liten storlek Låg yttemperatur på elementet Snabbmonterad, fäste för DIN-skena CSK060, 10 W, V AC/DC E CSK060, 20 W, V AC/DC E KLIMATREGLERING 3

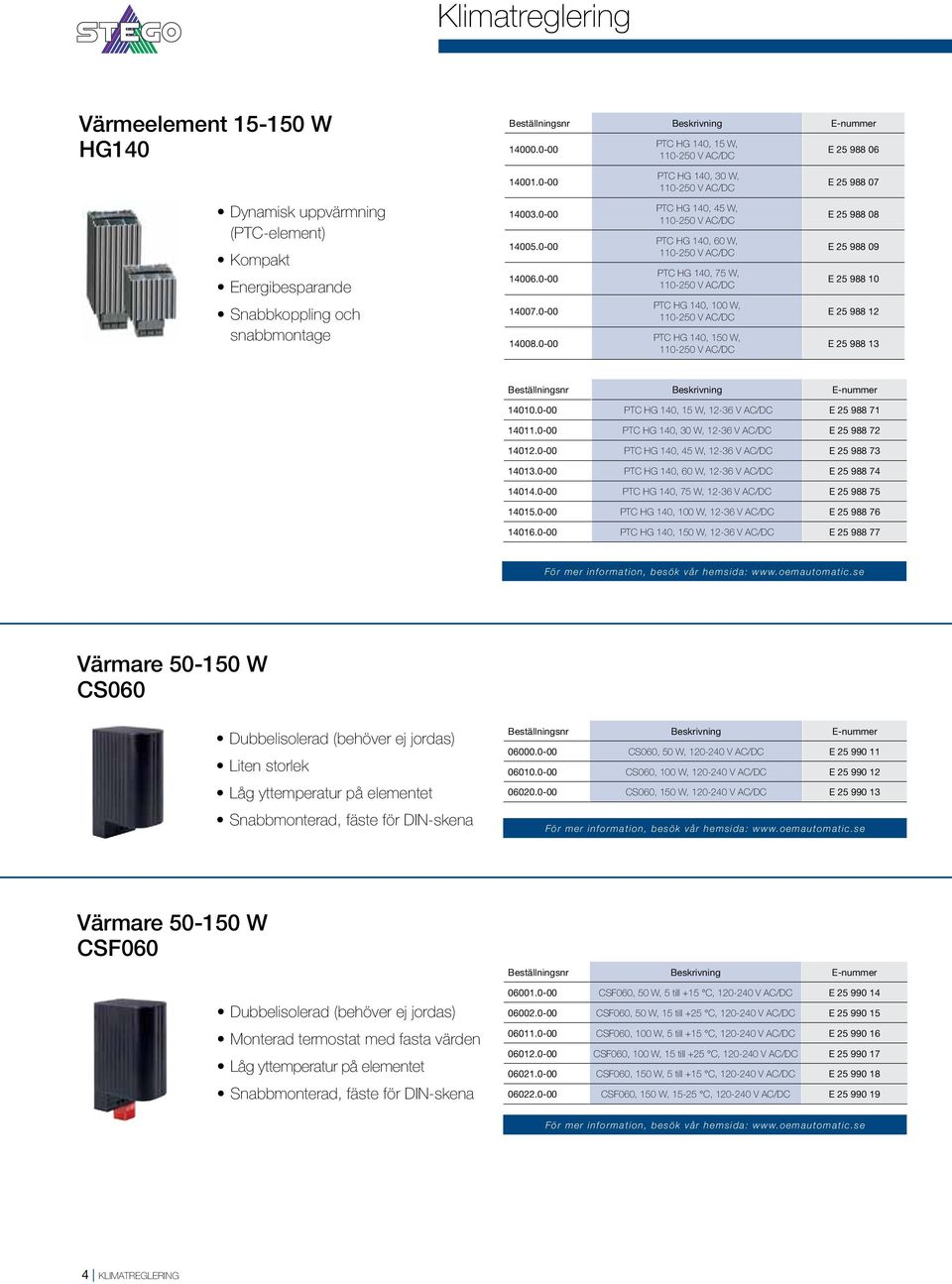

4 Värmeelement W HG140 Dynamisk uppvärmning (PTC-element) Energibesparande Snabbkoppling och snabbmontage PTC HG 140, 15 W, PTC HG 140, 30 W, PTC HG 140, 45 W, PTC HG 140, 60 W, PTC HG 140, 75 W, PTC HG 140, 100 W, PTC HG 140, 150 W, E E E E E E E PTC HG 140, 15 W, V AC/DC E PTC HG 140, 30 W, V AC/DC E PTC HG 140, 45 W, V AC/DC E PTC HG 140, 60 W, V AC/DC E PTC HG 140, 75 W, V AC/DC E PTC HG 140, 100 W, V AC/DC E PTC HG 140, 150 W, V AC/DC E Värmare W CS060 Dubbelisolerad (behöver ej jordas) Liten storlek Låg yttemperatur på elementet Snabbmonterad, fäste för DIN-skena CS060, 50 W, V AC/DC E CS060, 100 W, V AC/DC E CS060, 150 W, V AC/DC E Värmare W CSF060 Dubbelisolerad (behöver ej jordas) Monterad termostat med fasta värden Låg yttemperatur på elementet Snabbmonterad, fäste för DIN-skena CSF060, 50 W, 5 till +15 C, V AC/DC E CSF060, 50 W, 15 till +25 C, V AC/DC E CSF060, 100 W, 5 till +15 C, V AC/DC E CSF060, 100 W, 15 till +25 C, V AC/DC E CSF060, 150 W, 5 till +15 C, V AC/DC E CSF060, 150 W, C, V AC/DC E KLIMATREGLERING

5 Värmefläkt W HVL HVL 031, 100 W, V AC E Snabbfäste för DIN-montage UL-godkänd Hög fläktkapacitet HVL 031, 150 W, V AC E HVL 031, 200 W, V AC E HVL 031, 300 W, V AC E HVL 031, 400 W, V AC E Värmefläkt W CS028/CSL028 Mycket kompakt design Tystgående Dynamisk uppvärmning Snabbfäste för DIN-skena eller skruvmontage CS028, för DIN-skena, 150 W, 230 V AC E CS028, för skruvmontage, 150 W, 230 V AC E CSL028, för DIN-skena, 250 W, 230 V AC E CSL028, för skruvmontage 250 W, 230 V AC E CSL028, för DIN-skena, 400 W, 230 V AC E CSL028, för skruvmontage, 400 W, 230 V AC E Värmefläkt W HGL046 Hög värmeeffekt Lång livslängd Underhållsfri HGL 046, 250 W, V AC E HGL 046, 400 W, V AC E HGL 046, 250 W, 24 V DC E Värmefläkt W CR027 Inbyggd termostat Indikeringslampa i front Modern design CR 027, 350 W, V AC E CR 027, 550 W, V AC E KLIMATREGLERING 5

6 Värmefläkt 1000 W CS032/CSF032 optimal design Hög värmeprestanda Dubbelisolerad Integrerad termostat VAC, 50/60 Hz Värmefläkt CS032, 1000 W, V AC, DIN-montage E Värmefläkt CS032, 1000 W, V AC, Skruvmontage E VAC, 50/60 Hz Värmefläkt CS032, 1000 W, V AC, DIN-montage Värmefläkt CS032, 1000 W, V AC, Skruvmontage VAC, 50/60 Hz Värmefläkt CSF032, integrerad termostat, +15 C till +25 C E Värmefläkt CSF032, integrerad termostat, +5 C till +15 C E Värmefläkt CSF032, integrerad termostat, +15 C till +25 C E Värmefläkt CSF032, integrerad termostat, +5 C till +15 C E VAC, 50/60 Hz Värmefläkt CSF032, integrerad termostat, +15 C till +25 C Värmefläkt CSF032, integrerad termostat, +5 C till +15 C Värmefläkt CSF032, integrerad termostat, +15 C till +25 C Värmefläkt CSF032, integrerad termostat, +5 C till +15 C Tillbehör Anslutningskontakt enligt IEC320 C Kabelkontakt till CS(F)032, 1 meter E Kabelkontakt till CS(F)032, 2 meter E Tillbehör Kabelclip till CS(F) Kabelklip till CS(F)032, För vibrationssäker kvarhållning av kabel och i CS(F)032 E Värmefläkt W CR030/CR130 TYP CR030 för skruvmontage CR030 med termostat, 950 W, 0 till +60 C, 230 V AC E design Dubbelt kapslad Integrerad termostat eller hygrostat CR030 med hygrostat, 950 W, 65 % RF, 230 V AC E CR030 med termostat, 700 W, 0 till +60 C, 120 V AC E TYP CR130 för DIN-skena CR130 med termostat, 950 W, 0 till +60 C, 230 V AC E CR130 med hygrostat, 950 W, 65 % RF, 230 V AC E CR130 med termostat, 700 W, 0 C till 60 C, 120 V AC E Värmefläkt 1200 W CS030/CS130 design Hög värmeeffekt 1200 W Dubbelt kapslad Integrerad termostat eller hygrostat TYP CS030 för skruvmontage Värmefläkt integr. termostat, 230 V AC, 50/60 Hz, 0 C till +60 C E Värmefläkt integr. termostat, 230 V AC, 50/60 Hz E Värmefläkt integr. termostat, 120 V AC, 50/60 Hz, +32 C till +140 C E Värmefläkt integr. termostat, 120 V AC, 50/60 Hz E TYP CR130 för DIN-skena Värmefläkt integr. termostat, 230 V AC, 50/60 Hz, 0 C till +60 C E Värmefläkt integr. termostat, 230 V AC, 50/60 Hz E Värmefläkt integr. termostat, 120 V AC, 50/60 Hz, +32 C till +140 C E Värmefläkt integr. termostat, 120 V AC, 50/60 Hz E KLIMATREGLERING

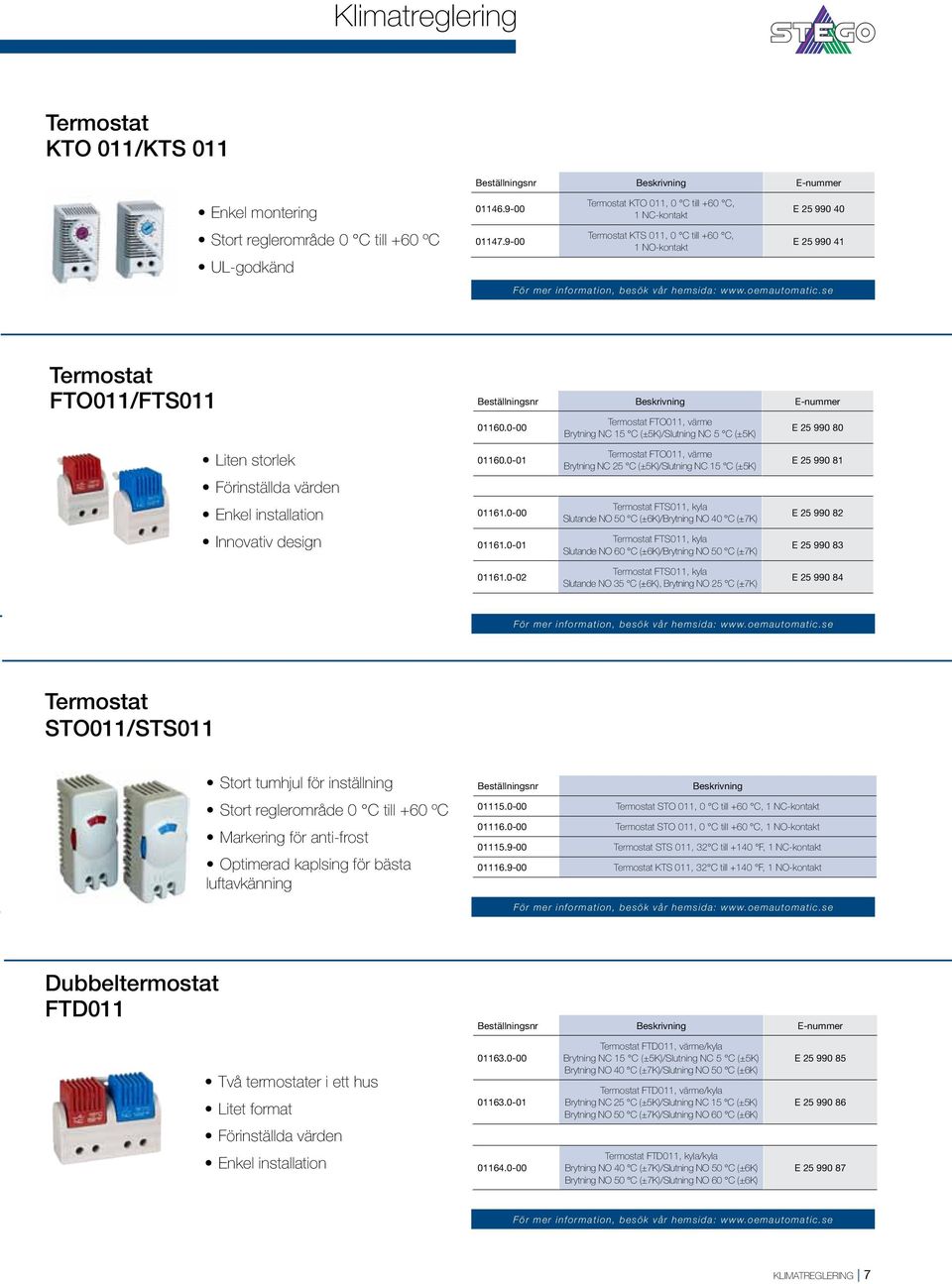

7 Termostat KTO 011/KTS 011 Enkel montering Stort reglerområde 0 C till +60 ºC UL-godkänd Termostat KTO 011, 0 C till +60 C, 1 NC-kontakt Termostat KTS 011, 0 C till +60 C, 1 NO-kontakt E E Termostat FTO011/FTS011 Liten storlek Förinställda värden Enkel installation Innovativ design Termostat FTO011, värme Brytning NC 15 C (±5K)/Slutning NC 5 C (±5K) Termostat FTO011, värme Brytning NC 25 C (±5K)/Slutning NC 15 C (±5K) Termostat FTS011, kyla Slutande NO 50 C (±6K)/Brytning NO 40 C (±7K) Termostat FTS011, kyla Slutande NO 60 C (±6K)/Brytning NO 50 C (±7K) E E E E Termostat FTS011, kyla Slutande NO 35 C (±6K), Brytning NO 25 C (±7K) E Termostat STO011/STS011 Stort tumhjul för inställning Stort reglerområde 0 C till +60 ºC Markering för anti-frost Optimerad kaplsing för bästa luftavkänning Beställningsnr Beskrivning Termostat STO 011, 0 C till +60 C, 1 NC-kontakt Termostat STO 011, 0 C till +60 C, 1 NO-kontakt Termostat STS 011, 32 C till +140 F, 1 NC-kontakt Termostat KTS 011, 32 C till +140 F, 1 NO-kontakt Dubbeltermostat FTD011 Två termostater i ett hus Litet format Förinställda värden Enkel installation Termostat FTD011, värme/kyla Brytning NC 15 C (±5K)/Slutning NC 5 C (±5K) Brytning NO 40 C (±7K)/Slutning NO 50 C (±6K) Termostat FTD011, värme/kyla Brytning NC 25 C (±5K)/Slutning NC 15 C (±5K) Brytning NO 50 C (±7K)/Slutning NO 60 C (±6K) Termostat FTD011, kyla/kyla Brytning NO 40 C (±7K)/Slutning NO 50 C (±6K) Brytning NO 50 C (±7K)/Slutning NO 60 C (±6K) E E E KLIMATREGLERING 7

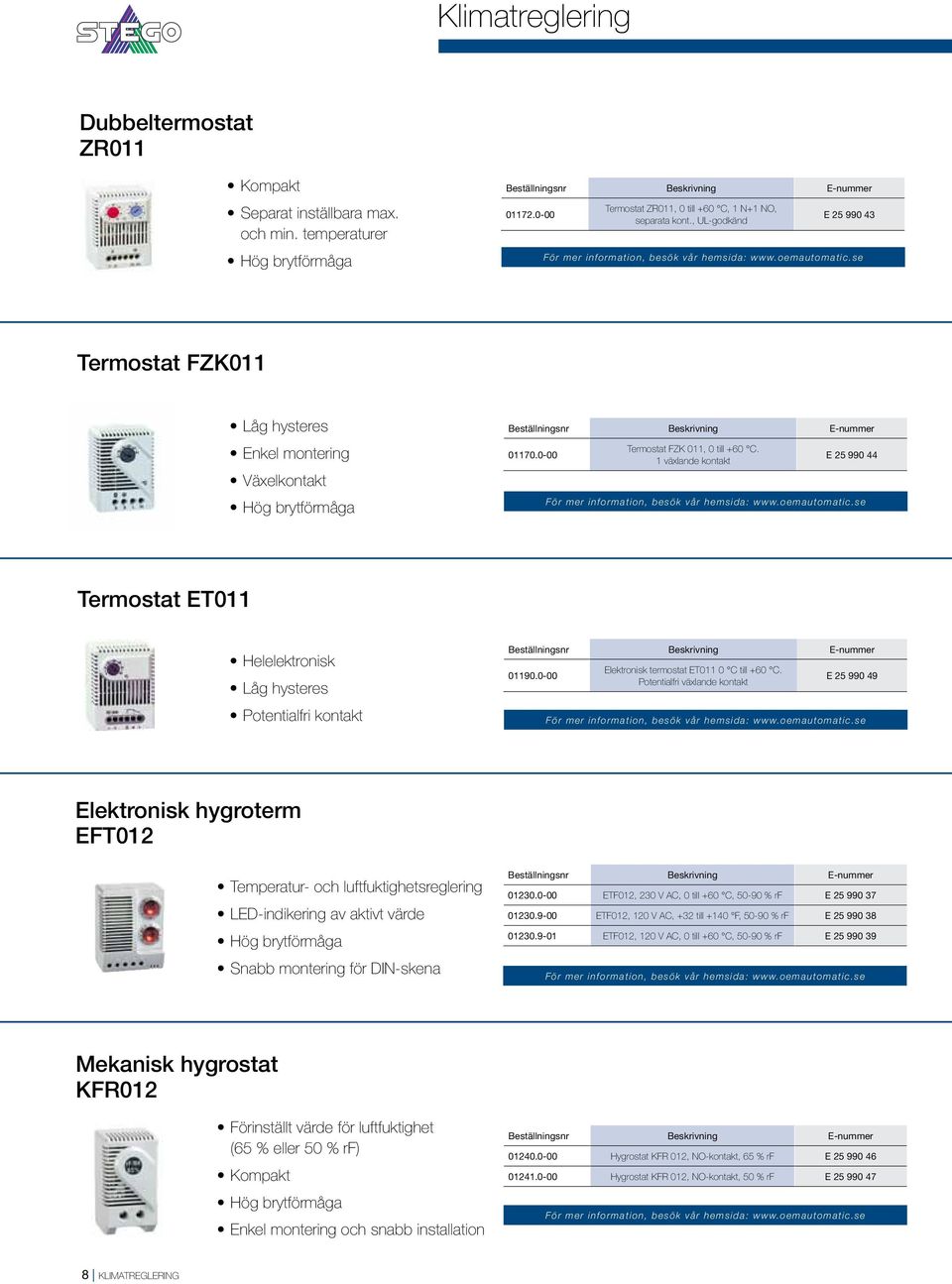

8 Dubbeltermostat ZR011 Separat inställbara max. och min. temperaturer Hög brytförmåga Termostat ZR011, 0 till +60 C, 1 N+1 NO, separata kont., UL-godkänd E Termostat FZK011 Låg hysteres Enkel montering Växelkontakt Hög brytförmåga Termostat FZK 011, 0 till +60 C. 1 växlande kontakt E Termostat ET011 Helelektronisk Låg hysteres Potentialfri kontakt Elektronisk termostat ET011 0 C till +60 C. Potentialfri växlande kontakt E Elektronisk hygroterm EFT012 Temperatur- och luftfuktighetsreglering LED-indikering av aktivt värde Hög brytförmåga Snabb montering för DIN-skena ETF012, 230 V AC, 0 till +60 C, % rf E ETF012, 120 V AC, +32 till +140 F, % rf E ETF012, 120 V AC, 0 till +60 C, % rf E Mekanisk hygrostat KFR012 Förinställt värde för luftfuktighet (65 % eller 50 % rf) Hög brytförmåga Enkel montering och snabb installation Hygrostat KFR 012, NO-kontakt, 65 % rf E Hygrostat KFR 012, NO-kontakt, 50 % rf E KLIMATREGLERING

9 Mekanisk hygrostat MFR012 Enkel montering Växelkontakt Hög brytförmåga Hygrostat MFR012, 1 växlande kontakt, % rf E Filterfläktar FF018 Snabb montering Lågt monteringsdjup Låg ljudnivå IP55 som standard Beställningsnr Benämning E-nummer Filterfläkt, 230 V AC, 21 m³ E Filterfläkt, EMC version, 230 V AC, 21 m³ E Filterfläkt, 230 V AC, 55 m³ E Filterfläkt, EMC version, 230 V AC, 55 m³ E Filterfläkt, 230 V AC, 102 m³ E Filterfläkt, EMC version, 230 V AC, 102 m³ E Filterfläkt, 230 V AC, 200 m³ E Filterfläkt (4 st. fläktar), 230 V AC, 300 m³ E Filterfläkt, EMC version (4 st. fläktar), 230 V AC, 300 m³ E Filterfläkt, 230 V AC, 550 m³ E Utblåsningskåpa 97x97 mm E Utblåsningskåpa 97X97 mm, EMC-version E Utblåsningskåpa 125x125 mm E Utblåsningskåpa 125x125 mm, EMC-version E Utblåsningskåpa 176x176 mm E Utblåsningskåpa 176x176 mm, EMC-version E Utblåsningskåpa 250x250 mm E Utblåsningskåpa 250x250 mm, EMC-version E Takfilterfläkt RFP018 Mycket låg ljudnivå Minimalt byggdjup Driftsäker med lång livslängd Enkel installation Takfilterfläkt Beställningsnr RFP018 Beskrivning E-nummer RFP018, 230 V AC, 300 m 2, G3-filter E RFP018, 230 V AC, 500 m 2, G3-filter E RFP120, 120 V AC, 345 m 2, G3-filter E RFP120, 230 V AC, 575 m 2, G3-filter E Utblåsningskåpa RFP RFP018 utblåsningskåpa, G3-filter E Filtermatta FM Filter G3, 3 st. i kartong E KLIMATREGLERING 9

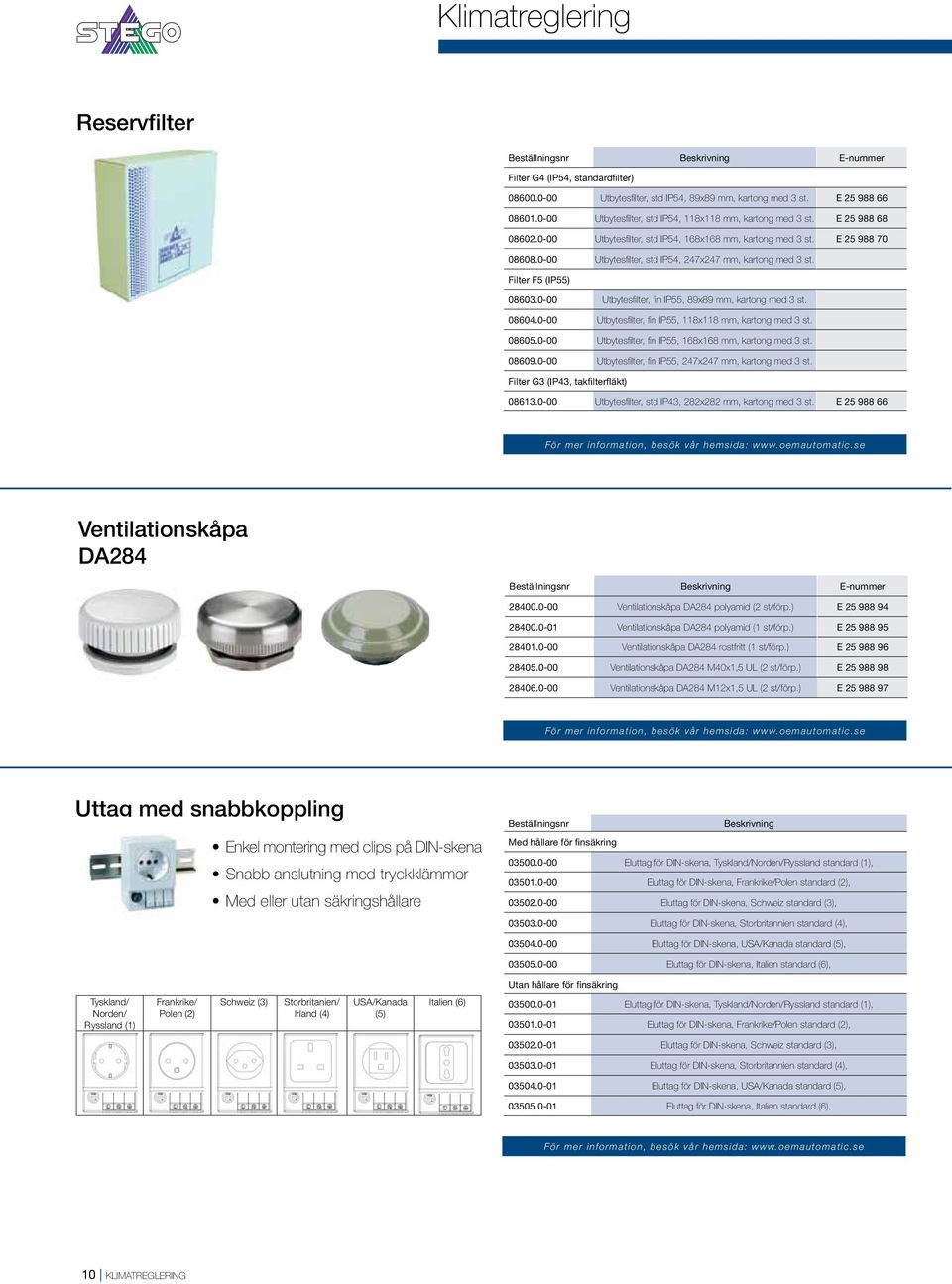

10 Reservfilter Filter G4 (IP54, standardfilter) Utbytesfilter, std IP54, 89x89 mm, kartong med 3 st. E Utbytesfilter, std IP54, 118x118 mm, kartong med 3 st. E Utbytesfilter, std IP54, 168x168 mm, kartong med 3 st. E Utbytesfilter, std IP54, 247x247 mm, kartong med 3 st. Filter F5 (IP55) Utbytesfilter, fin IP55, 89x89 mm, kartong med 3 st Utbytesfilter, fin IP55, 118x118 mm, kartong med 3 st Utbytesfilter, fin IP55, 168x168 mm, kartong med 3 st Utbytesfilter, fin IP55, 247x247 mm, kartong med 3 st. Filter G3 (IP43, takfilterfläkt) Utbytesfilter, std IP43, 282x282 mm, kartong med 3 st. E Ventilationskåpa DA Ventilationskåpa DA284 polyamid (2 st/förp.) E Ventilationskåpa DA284 polyamid (1 st/förp.) E Ventilationskåpa DA284 rostfritt (1 st/förp.) E Ventilationskåpa DA284 M40x1,5 UL (2 st/förp.) E Ventilationskåpa DA284 M12x1,5 UL (2 st/förp.) E Uttag med snabbkoppling Enkel montering med clips på DIN-skena Snabb anslutning med tryckklämmor Med eller utan säkringshållare Beställningsnr Beskrivning Med hållare för finsäkring Eluttag för DIN-skena, Tyskland/Norden/Ryssland standard (1), Eluttag för DIN-skena, Frankrike/Polen standard (2), Eluttag för DIN-skena, Schweiz standard (3), Eluttag för DIN-skena, Storbritannien standard (4), Eluttag för DIN-skena, USA/Kanada standard (5), Eluttag för DIN-skena, Italien standard (6), Utan hållare för finsäkring Tyskland/ Norden/ Ryssland (1) Frankrike/ Polen (2) Schweiz (3) Storbritanien/ Irland (4) USA/Kanada (5) Italien (6) Eluttag för DIN-skena, Tyskland/Norden/Ryssland standard (1), Eluttag för DIN-skena, Frankrike/Polen standard (2), Eluttag för DIN-skena, Schweiz standard (3), Eluttag för DIN-skena, Storbritannien standard (4), Eluttag för DIN-skena, USA/Kanada standard (5), Eluttag för DIN-skena, Italien standard (6), 10 KLIMATREGLERING

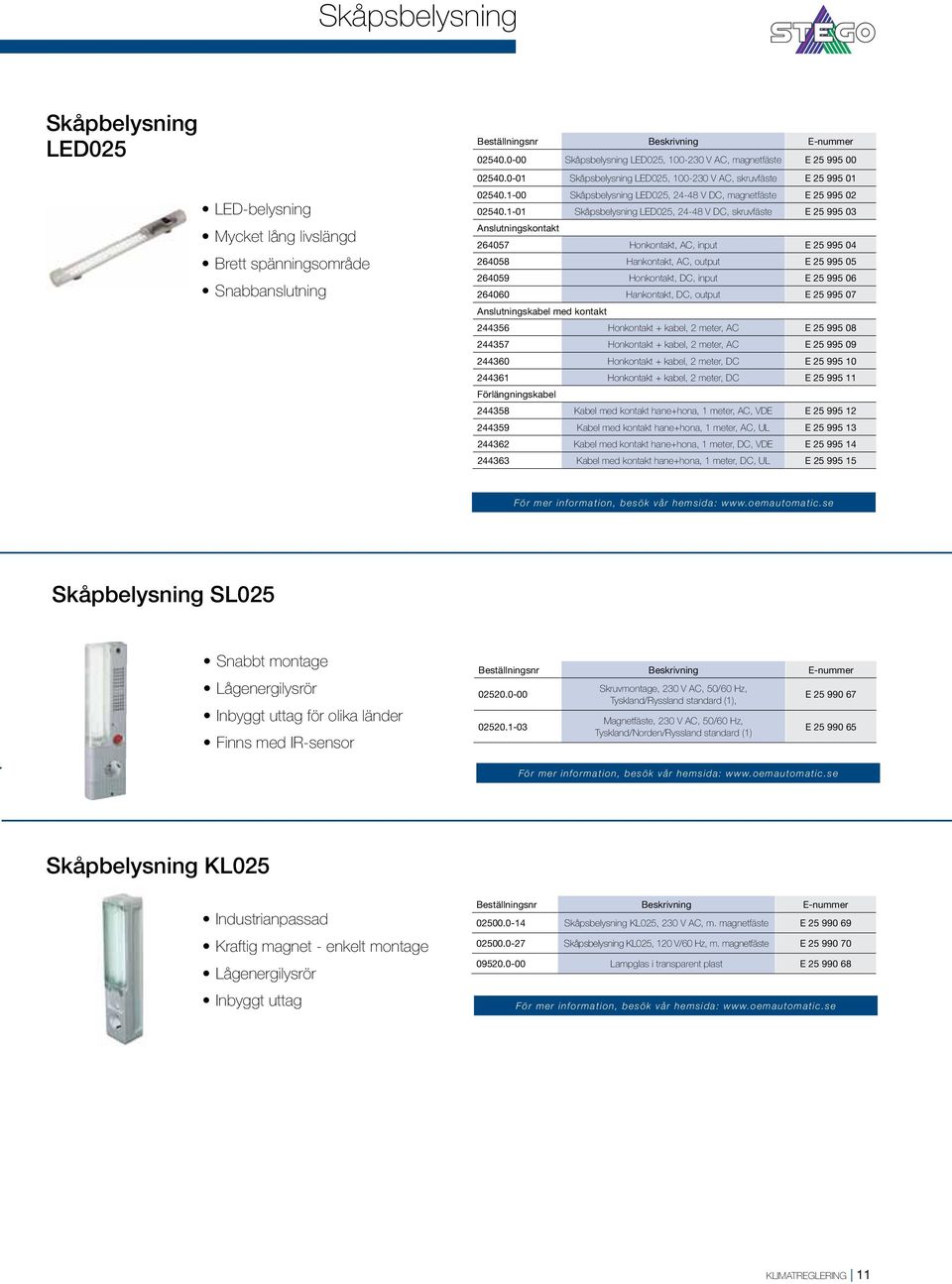

11 Skåpsbelysning Skåpbelysning LED025 LED-belysning Mycket lång livslängd Brett spänningsområde Snabbanslutning Skåpsbelysning LED025, V AC, magnetfäste E Skåpsbelysning LED025, V AC, skruvfäste E Skåpsbelysning LED025, V DC, magnetfäste E Skåpsbelysning LED025, V DC, skruvfäste E Anslutningskontakt Honkontakt, AC, input E Hankontakt, AC, output E Honkontakt, DC, input E Hankontakt, DC, output E Anslutningskabel med kontakt Honkontakt + kabel, 2 meter, AC E Honkontakt + kabel, 2 meter, AC E Honkontakt + kabel, 2 meter, DC E Honkontakt + kabel, 2 meter, DC E Förlängningskabel Kabel med kontakt hane+hona, 1 meter, AC, VDE E Kabel med kontakt hane+hona, 1 meter, AC, UL E Kabel med kontakt hane+hona, 1 meter, DC, VDE E Kabel med kontakt hane+hona, 1 meter, DC, UL E Skåpbelysning SL025 Snabbt montage Lågenergilysrör Inbyggt uttag för olika länder Finns med IR-sensor Skruvmontage, 230 V AC, 50/60 Hz, Tyskland/Ryssland standard (1), E Magnetfäste, 230 V AC, 50/60 Hz, Tyskland/Norden/Ryssland standard (1) E Skåpbelysning KL025 Industrianpassad Kraftig magnet - enkelt montage Lågenergilysrör Inbyggt uttag Skåpsbelysning KL025, 230 V AC, m. magnetfäste E Skåpsbelysning KL025, 120 V/60 Hz, m. magnetfäste E Lampglas i transparent plast E KLIMATREGLERING 11

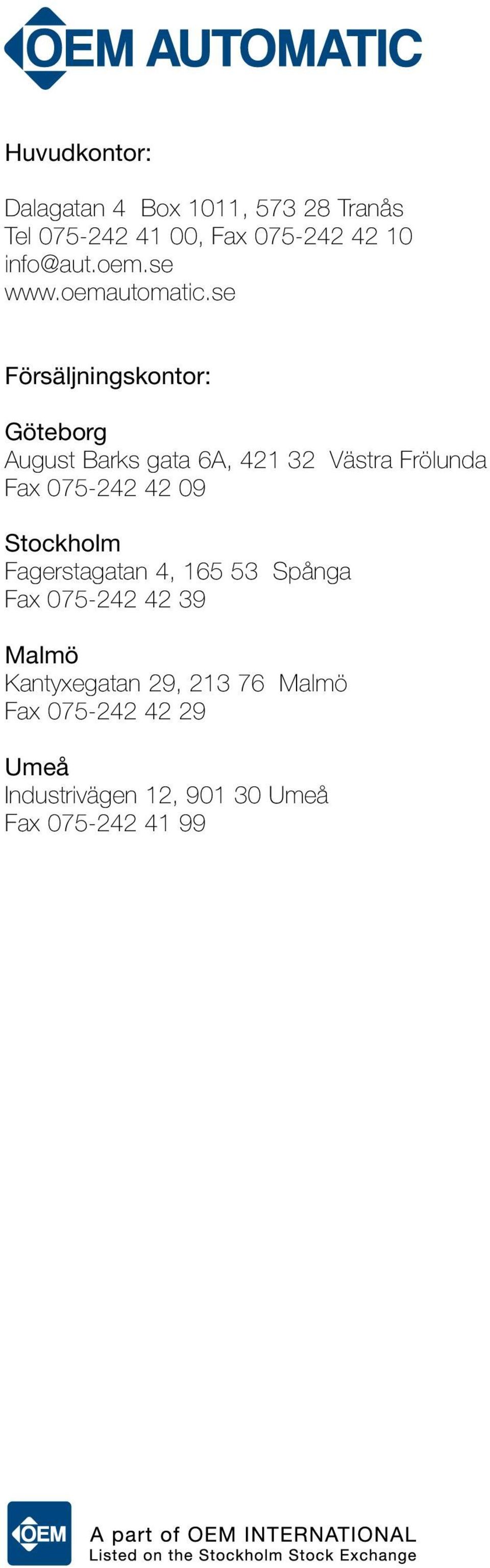

12 Huvudkontor: Dalagatan 4 Box 1011, Tranås Tel , Fax info@aut.oem.se Försäljningskontor: Göteborg August Barks gata 6A, Västra Frölunda Fax Stockholm Fagerstagatan 4, Spånga Fax Malmö Kantyxegatan 29, Malmö Fax Umeå Industrivägen 12, Umeå Fax
