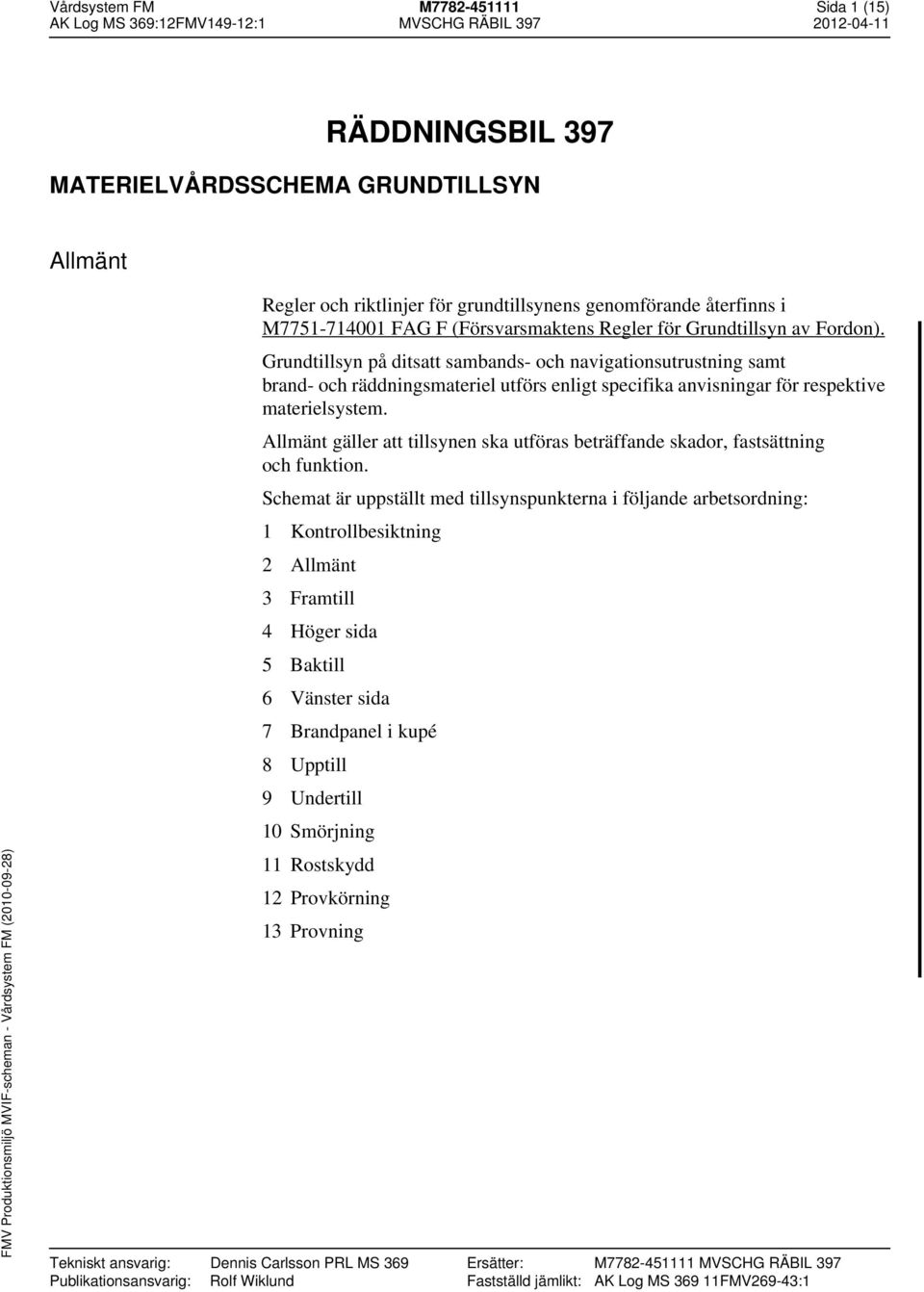

1 Vårdsystem FM M Sida 1 (15) RÄDDNINGSBIL 397 MATERIELVÅRDSSCHEMA GRUNDTILLSYN Allmänt Tekniskt ansvarig: Dennis Carlsson PRL MS 369 Publikationsansvarig: Rolf Wiklund Regler och riktlinjer för grundtillsynens genomförande återfinns i M AG F (Försvarsmaktens Regler för Grundtillsyn av Fordon). Grundtillsyn på ditsatt sambands- och navigationsutrustning samt brand- och räddningsmateriel utförs enligt specifika anvisningar för respektive materielsystem. Allmänt gäller att tillsynen ska utföras beträffande skador, fastsättning och funktion. Schemat är uppställt med tillsynspunkterna i följande arbetsordning: 1 Kontrollbesiktning 2 Allmänt 3 Framtill 4 Höger sida 5 Baktill 6 Vänster sida 7 Brandpanel i kupé 8 Upptill 9 Undertill 10 Smörjning 11 Rostskydd 12 Provkörning 13 Provning Ersätter: M MVSCHG RÄBIL 397 Fastställd jämlikt: AK Log MS FMV269-43:1

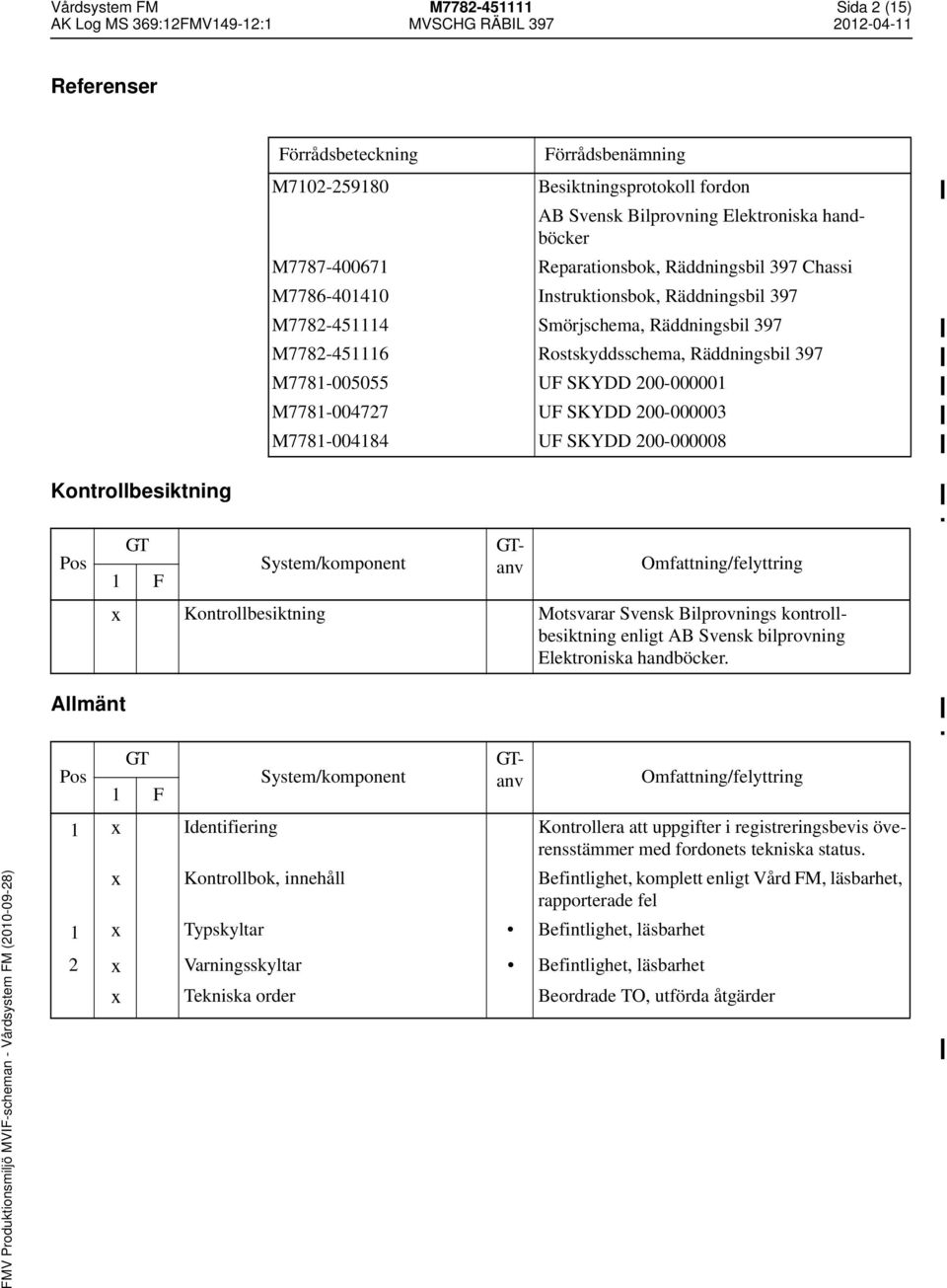

2 Vårdsystem FM M Sida 2 (15) Referenser Kontrollbesiktning Förrådsbeteckning Förrådsbenämning M Besiktningsprotokoll fordon AB Svensk Bilprovning Elektroniska handböcker M Reparationsbok, Räddningsbil 397 Chassi M Instruktionsbok, Räddningsbil 397 M Smörjschema, Räddningsbil 397 M Rostskyddsschema, Räddningsbil 397 M UF SKYDD M UF SKYDD M UF SKYDD Kontrollbesiktning Motsvarar Svensk Bilprovnings kontrollbesiktning enligt AB Svensk bilprovning Elektroniska handböcker. Allmänt 1 Identifiering Kontrollera att uppgifter i registreringsbevis överensstämmer med fordonets tekniska status. Kontrollbok, innehåll Befintlighet, komplett enligt Vård FM, läsbarhet, rapporterade fel 1 Typskyltar Befintlighet, läsbarhet 2 Varningsskyltar Befintlighet, läsbarhet Tekniska order Beordrade TO, utförda åtgärder

3 Vårdsystem FM M Sida 3 (15) Framtill Batterifrånskiljare, nyckel, plombering, kedja, blitdekal Kontrollera att batterifrånskiljaren är i läge till Kurvstrålkastare, 2 st Fjärrstrålkastare, 2 st Uttag 12V, 2 st, lock, skylt Skyddsbåge, fästen för mörkerlyktor, hållare för förbandstecken Dragbygel, sprint, kedja, låskrok Refleer, 2 st vita Hydraulpump, filter, mätuttag, skyddspropp, kedja, hydraulslangar Hydraultank, slangar, påfyllningsanordning, mätsticka, skylt Hjälpstartsanslutning, skylt Strålkastare, blinkers, parkeringslyktor Frontgaller, motorhuv, fläktkåpor, skyddsgaller Vindruta, vindrutetorkare, torkarblad Motorutrymme Öppna motorhuven Motorhuv, huvlås, spärr, fjäder Batterier, kablar, anslutningar, polskydd 3 Luftrenarhuv, spännanordning, filter Byte luftrenarens filterinsats var 3 000:e mil 4 Generator, drivrem, reservrem 5 Kylare, epansionskärl, lock, slangar, varningsskylt, klammer, fläktar Byte av kylvätska var 5:e år Drivael till hydraulpump Motor, insugningsrör, avgasrör, oljepåfyllning, mätsticka Luftkonditioneringsanläggning, pump, drivning, slangar, rör Bromsvätskebehållare, bromsservo, bromsledningar

4 Vårdsystem FM M Sida 4 (15) Styrservo, behållare, ledningar Reläboar, säkringsboar, kablar, klamring Vätskevärmare 230 V Stäng motorhuven Höger sida Radioantenn Sidomarkeringslykta, blinklykta Ringtrycksmarkering 450 kpa 6 Tyngdpunktsmarkering Skärmlister Hjul, lagring, däck, fälg Backspegel, glas, elanslutning, kabel Främre dörr Dörrhandtag, låsanordning Öppna dörren Ak5-hållare, rem, låsnål (om monterad) Refle, högtalare, dörrbeklädnad Fönster, fönsterhiss, dörrhandtag, låsanordning, tätningslister Rullbälte Rökdykarstol Kartläsningslampa, uttag 12 V, skylt Sambandssystem, hållare, fästen, kablar, högtalare, säkringar, fästram, mikrofon Golvmatta Kurvhandtag Handskfack, innerbeklädnad Grundtillsyn på sambandssystemens ingående enheter, görs i enlighet med aktuella anvisningar för respektive enhet

5 Vårdsystem FM M Sida 5 (15) Bakre dörr Dörrhandtag, låsanordning Öppna dörren Fönster, fönsterhiss, dörrhandtag, låsanordning, tätningslister Refle, dörrbeklädnad Ak5-hållare, rem, låsnål (om monterad) Rullbälte Rökdykarstol Hållare brandhjälm, skylt Varningstriangel, hållare Kopplingslåda Kl 6, låda, lock, skylt Termostat, säkring under locket, beröringsskydd Kurvhandtag Golvmatta Sparkskydd under främre passagerarstol Plastkåpa baktill på främre och bakre stol 7 Batteriladdare under stol, anslutningar, lysdioder Mellan hytt och påbyggnadsskåp Avgasrör, ljuddämpare, beröringsskydd Genomföring för luft, hydraulolja och kylvätska Slangar, kopplingar Anslutningsdon, kablar

6 Vårdsystem FM M Sida 6 (15) Påbyggnadsskåp utvändigt Anslutning för torrluft och hygrostatkabel Luckor, märkning 2 och 4 Skåpsida, fordonsbeteckning Lucka till vattenvärmare, lock, låsanordning Ta bort luckan Fjädrar, 2 st Relä, styrenhet, kablar, anslutningar, klamring Kylvätskeslangar, klammer Bränsleledning till vattenvärmare, slang, klammer Kylvätskeslangar, klammer Vattenvärmare Sätt dit luckan Skåp 2 8 Handtag, låsanordning, gångjärn, gasdämpare, tätningslist Slitkant, givare, ställskruv, skylt Batterilådor, spännrem, lock Ta bort batterilocket Batterier, kablar, anslutningar, märkning Sätt dit batterilocket Golv Kompressor, elanslutningar, skydd, luftfilter, tryckledningar Avluftningsventil frysskyddsdoserare, vattenavskiljare, tryckrör Tryckgivare, elanslutning, gummiskydd Termostat, säkring under locket, beröringsskydd Säkringshållare, säkring, skylt

7 Vårdsystem FM M Sida 7 (15) Manöverrelän, anslutningar, kablar, beröringsskydd Kopplingslåda Kl 5, skylt, komponentförteckning Taklykta Transformator, säkring Ta bort locket. Sätt dit det efter tillsynen Hydraulmotor, anslutningsplatta, ventilpatron, konstantflödesventil Evakueringspump, drivrem, inkopplingsanordning, oljemätsticka Evakueringsventil V3, anslutningar, reglage, skylt Fördelningsblock för tryckluft, slangar, märkning Värmevälare, slangar, klammer, luftningsventil Kupéfläkt Avfuktningsaggregat, filter, slangar Hygrostat, anslutning, inställningsvred Skåp 4 8 Handtag, låsanordning, gångjärn, gasdämpare, tätningslist Slitkant, givare, ställskruv, skylt Durkgaller, golv Verktygsplåtar med hållare och skyltar Brand- och räddningsmateriel UF SKYDD

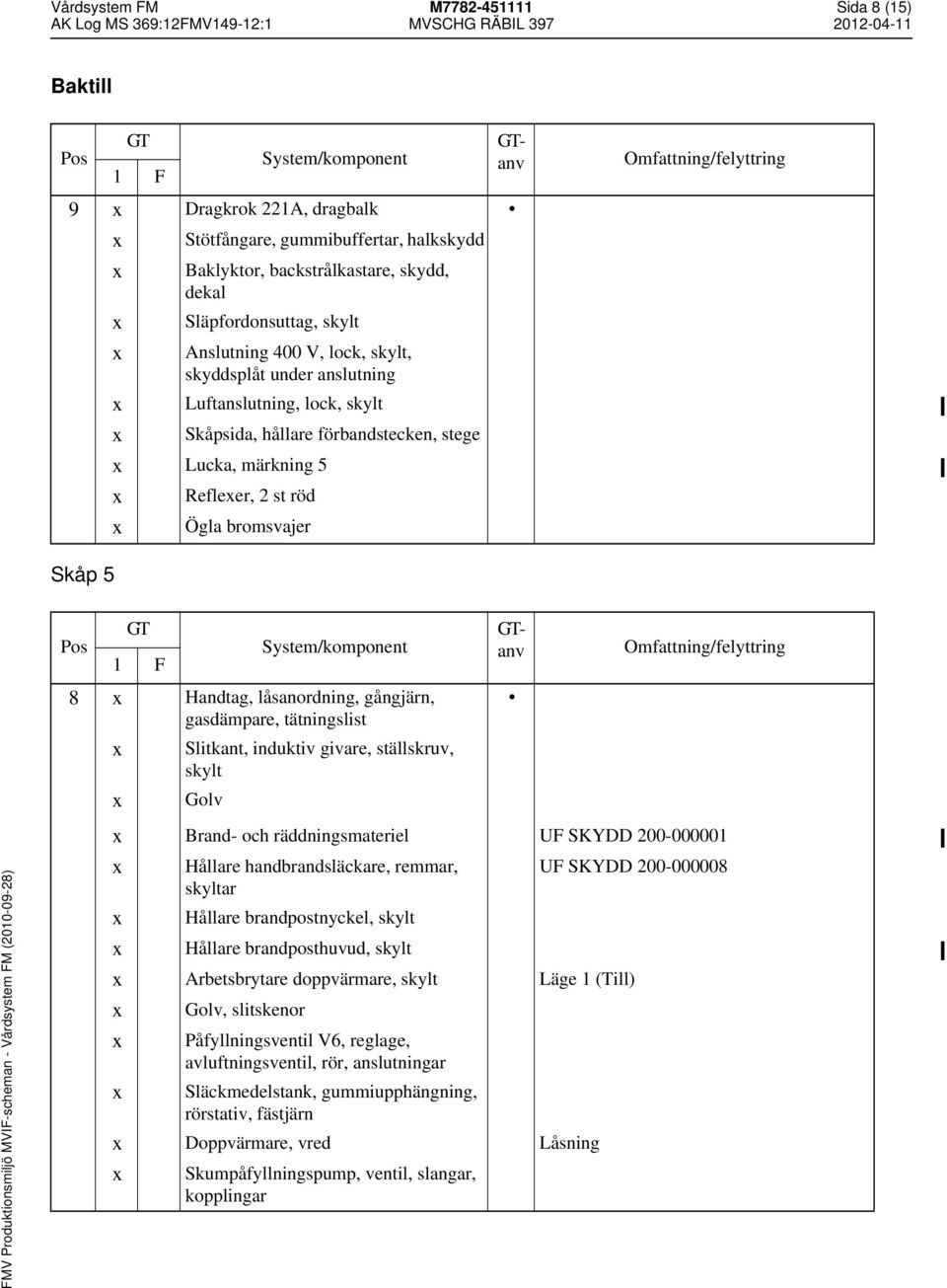

8 Vårdsystem FM M Sida 8 (15) Baktill 9 Dragkrok 221A, dragbalk Stötfångare, gummibuffertar, halkskydd Baklyktor, backstrålkastare, skydd, dekal Släpfordonsuttag, skylt Anslutning 400 V, lock, skylt, skyddsplåt under anslutning Luftanslutning, lock, skylt Skåpsida, hållare förbandstecken, stege Lucka, märkning 5 Refleer, 2 st röd Ögla bromsvajer Skåp 5 8 Handtag, låsanordning, gångjärn, gasdämpare, tätningslist Slitkant, induktiv givare, ställskruv, skylt Golv Brand- och räddningsmateriel UF SKYDD Hållare handbrandsläckare, remmar, UF SKYDD skyltar Hållare brandpostnyckel, skylt Hållare brandposthuvud, skylt Arbetsbrytare doppvärmare, skylt Läge 1 (Till) Golv, slitskenor Påfyllningsventil V6, reglage, avluftningsventil, rör, anslutningar Släckmedelstank, gummiupphängning, rörstativ, fästjärn Doppvärmare, vred Låsning Skumpåfyllningspump, ventil, slangar, kopplingar

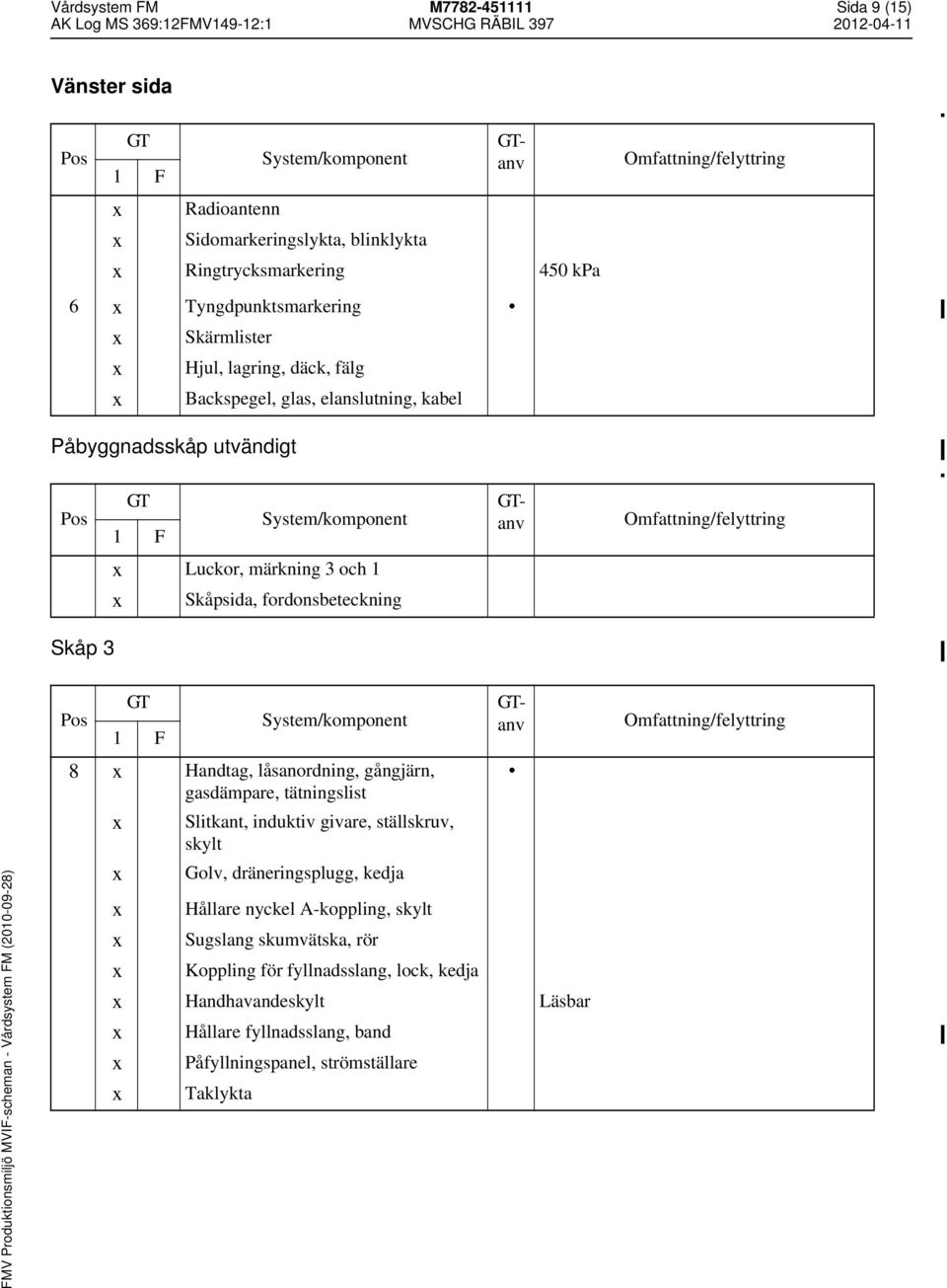

9 Vårdsystem FM M Sida 9 (15) Vänster sida Radioantenn Sidomarkeringslykta, blinklykta Ringtrycksmarkering 450 kpa 6 Tyngdpunktsmarkering Skärmlister Hjul, lagring, däck, fälg Backspegel, glas, elanslutning, kabel Påbyggnadsskåp utvändigt Luckor, märkning 3 och 1 Skåpsida, fordonsbeteckning Skåp 3 8 Handtag, låsanordning, gångjärn, gasdämpare, tätningslist Slitkant, induktiv givare, ställskruv, skylt Golv, dräneringsplugg, kedja Hållare nyckel A-koppling, skylt Sugslang skumvätska, rör Koppling för fyllnadsslang, lock, kedja Handhavandeskylt Läsbar Hållare fyllnadsslang, band Påfyllningspanel, strömställare Taklykta

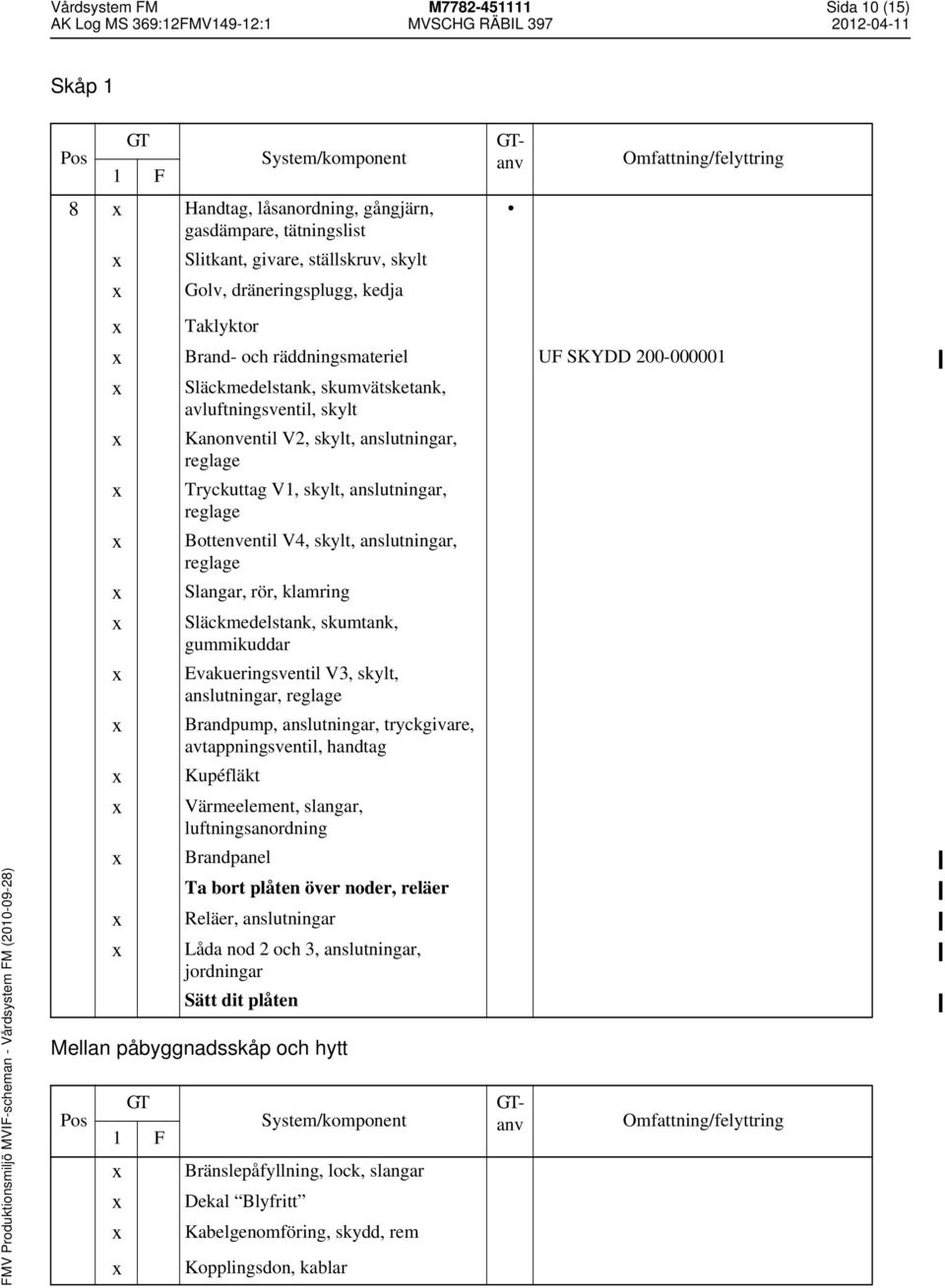

10 Vårdsystem FM M Sida 10 (15) Skåp 1 8 Handtag, låsanordning, gångjärn, gasdämpare, tätningslist Slitkant, givare, ställskruv, skylt Golv, dräneringsplugg, kedja Taklyktor Mellan påbyggnadsskåp och hytt Brand- och räddningsmateriel UF SKYDD Släckmedelstank, skumvätsketank, avluftningsventil, skylt Kanonventil V2, skylt, anslutningar, reglage Tryckuttag V1, skylt, anslutningar, reglage Bottenventil V4, skylt, anslutningar, reglage Slangar, rör, klamring Släckmedelstank, skumtank, gummikuddar Evakueringsventil V3, skylt, anslutningar, reglage Brandpump, anslutningar, tryckgivare, avtappningsventil, handtag Kupéfläkt Värmeelement, slangar, luftningsanordning Brandpanel Ta bort plåten över noder, reläer Reläer, anslutningar Låda nod 2 och 3, anslutningar, jordningar Sätt dit plåten Bränslepåfyllning, lock, slangar Dekal Blyfritt Kabelgenomföring, skydd, rem Kopplingsdon, kablar

11 Vårdsystem FM M Sida 11 (15) Bakre dörr Öppna dörren Refle, högtalare, dörrbeklädnad Ak5-hållare, rem, låsnål (om monterad) Fönster, fönsterhiss, dörrhandtag, låsanordning, tätningslister Rullbälte Rökdykarstol Plastkåpor på stolbaksida Golvmatta Hållare brandhjälm Räddningskniv, väska Omformare 12/24 V, kablar, anslutningar, beröringsskydd, skylt Relän 3 st för släpfordonsuttag, kablar, klamring Hållare baktill för brandhjälmar, skylt Förvaringsfack mellan stolar Fäll upp främre locket Reläpanel, säkringspanel, skyltning, skyddslock Säkringsprovare Ta bort locket Uttag kupéfläkt Främre dörr Spänningsomvandlare Ra, 2 st, kablar Återställ locket Dörrhandtag, låsanordning Öppna dörren Ak5-hållare, rem, låsnål (om monterad) Refle, dörrbeklädnad Fönster, fönsterhiss, dörrhandtag, låsanordning, tätningslister Rullbälte

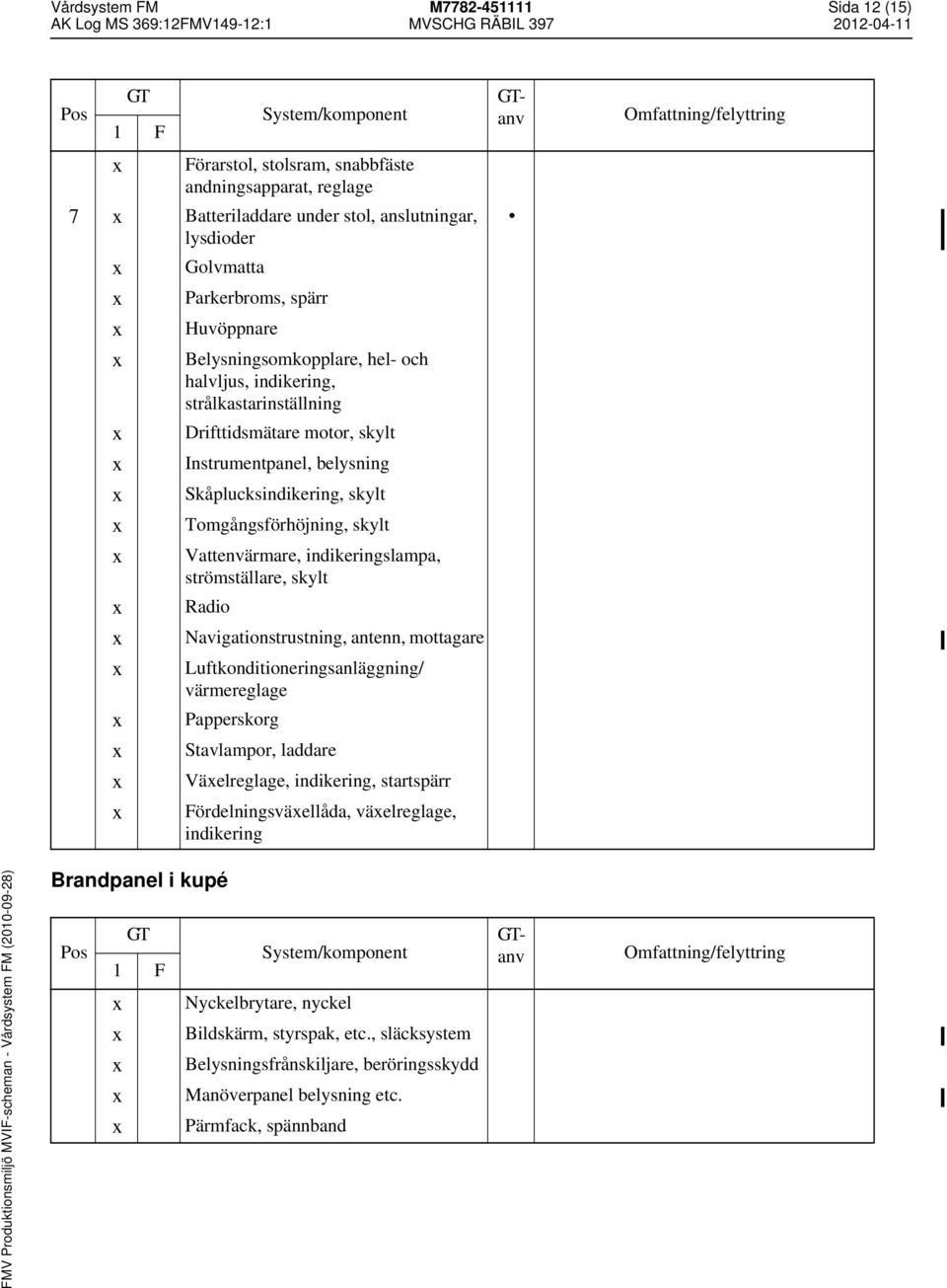

12 Vårdsystem FM M Sida 12 (15) Förarstol, stolsram, snabbfäste andningsapparat, reglage 7 Batteriladdare under stol, anslutningar, lysdioder Golvmatta Parkerbroms, spärr Huvöppnare Belysningsomkopplare, hel- och halvljus, indikering, strålkastarinställning Drifttidsmätare motor, skylt Instrumentpanel, belysning Skåplucksindikering, skylt Tomgångsförhöjning, skylt Vattenvärmare, indikeringslampa, strömställare, skylt Radio Navigationstrustning, antenn, mottagare Luftkonditioneringsanläggning/ värmereglage Papperskorg Stavlampor, laddare Väelreglage, indikering, startspärr Fördelningsväellåda, väelreglage, indikering Brandpanel i kupé Nyckelbrytare, nyckel Bildskärm, styrspak, etc., släcksystem Belysningsfrånskiljare, beröringsskydd Manöverpanel belysning etc. Pärmfack, spännband

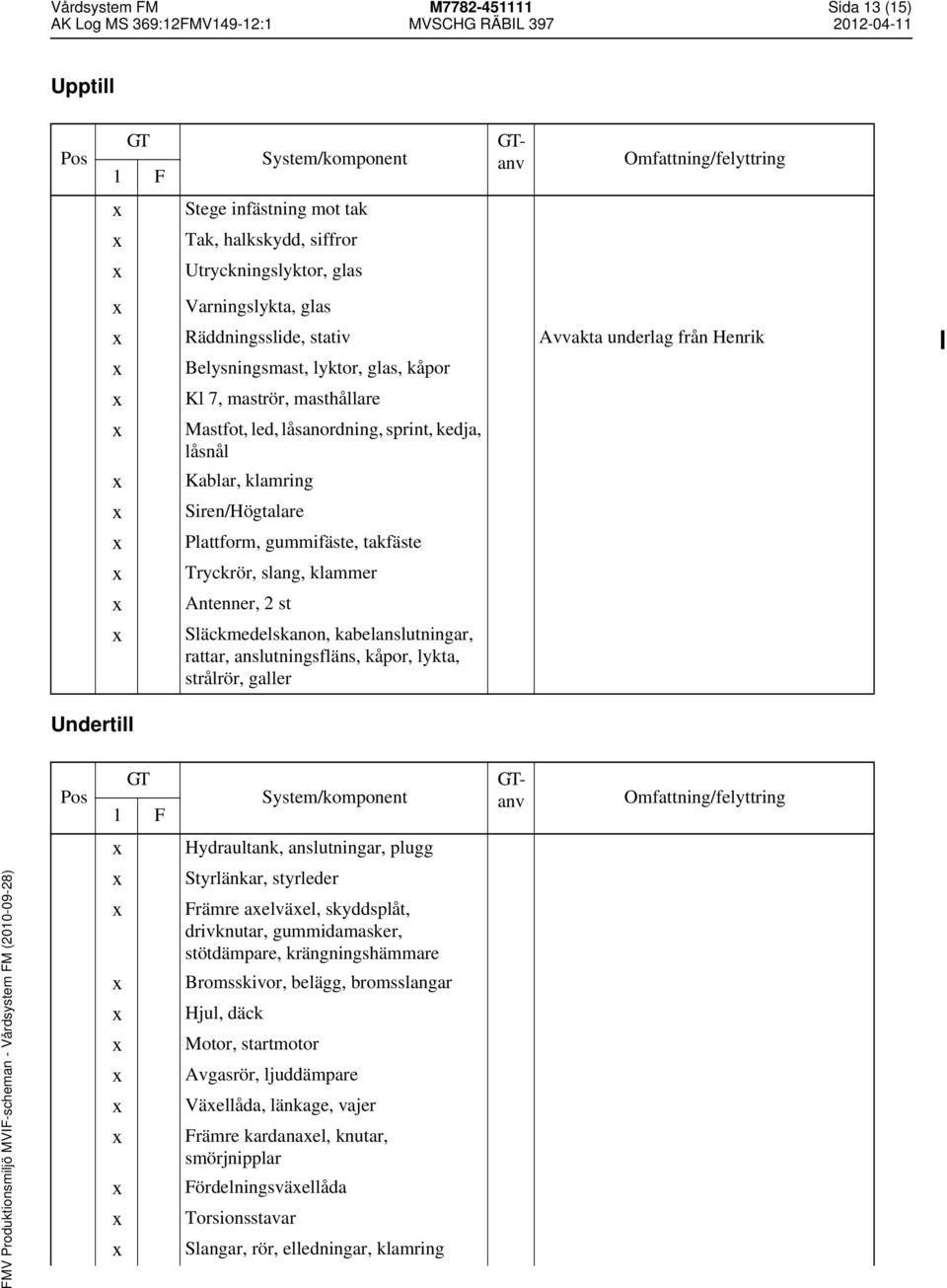

13 Vårdsystem FM M Sida 13 (15) Upptill Stege infästning mot tak Tak, halkskydd, siffror Utryckningslyktor, glas Varningslykta, glas Räddningsslide, stativ Avvakta underlag från Henrik Belysningsmast, lyktor, glas, kåpor Kl 7, maströr, masthållare Mastfot, led, låsanordning, sprint, kedja, låsnål Kablar, klamring Siren/Högtalare Plattform, gummifäste, takfäste Tryckrör, slang, klammer Antenner, 2 st Släckmedelskanon, kabelanslutningar, rattar, anslutningsfläns, kåpor, lykta, strålrör, galler Undertill Hydraultank, anslutningar, plugg Styrlänkar, styrleder Främre aelväel, skyddsplåt, drivknutar, gummidamasker, stötdämpare, krängningshämmare Bromsskivor, belägg, bromsslangar Hjul, däck Motor, startmotor Avgasrör, ljuddämpare Väellåda, länkage, vajer Främre kardanael, knutar, smörjnipplar Fördelningsväellåda Torsionsstavar Slangar, rör, elledningar, klamring

14 Vårdsystem FM M Sida 14 (15) Sidobalkar, tvärbalkar, förankringsöglor 6 st Luftkonditioneringsanläggning, kondensor, fläktar, stänkskydd Bakre kardanael, knutar, smörjnipplar, stödlager Bränsletank, bränsleledningar Bakaelväel, fjäderpaket, fjäderhänken, stötdämpare Doseringspump, elanslutningar, stänkskydd Hydraulslangar, rör, klammer Kylvattenrör, klammer, anslutningar, avgasrör, bränsleledning 10 Tryckluftsbehållare, aut.dränerventil, säkerhetsventil Hjul, däck, bromsledning, parkerbromsvajer Backsiren Skåpgolv undertill Stänkskydd Skåpfästen, fram och baktill Rengöring Provkörning 11 Vattenvärmare (Eberspächer) Provkörning 12 Motor, väellåda, fördelningsväellåda, Provkörning kraftöverföring 13 Luftkonditioneringsanläggning Funktionskontroll 14 Släcksystem Systemtest

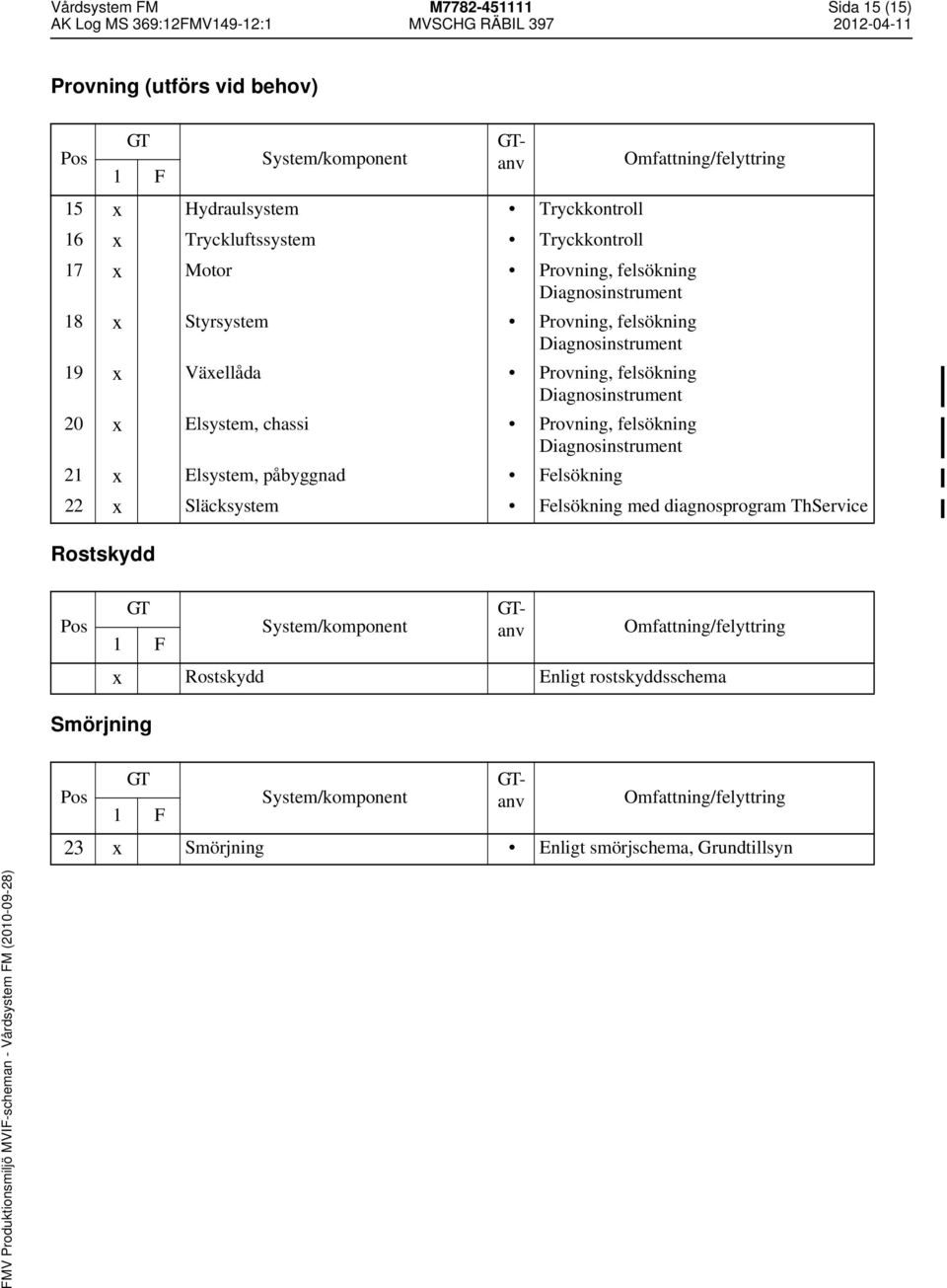

15 Vårdsystem FM M Sida 15 (15) Provning (utförs vid behov) Rostskydd Rostskydd Enligt rostskyddsschema Smörjning 15 Hydraulsystem Tryckkontroll 16 Tryckluftssystem Tryckkontroll 17 Motor Provning, felsökning Diagnosinstrument 18 Styrsystem Provning, felsökning Diagnosinstrument 19 Väellåda Provning, felsökning Diagnosinstrument 20 Elsystem, chassi Provning, felsökning Diagnosinstrument 21 Elsystem, påbyggnad Felsökning 22 Släcksystem Felsökning med diagnosprogram ThService 23 Smörjning Enligt smörjschema, Grundtillsyn
