1 Instruktioner för installation, drift, vård och underhåll Bulletin 40 Rev.S Svenska Modell E Larmkontrollventil Storlekarna 4" (00 mm), 6" (50 mm), "(200 mm) med Modell E3-koppling Upptagen av Underwriters Laboratories, Inc. Godkänd av Factory Mutual Corp. och andra brandförsäkrings- och statliga bolag i USA och utomlands. Bulletin 40 Rev.S Svenska The Reliable Automatic Sprinkler Co., Inc., 525 North MacQuesten Park way, Mount Vernon, New York, 0552, USA

2 Allmänt Re li able Modell E Larmkontrollventiler installeras i vertikal eller horisontell po si tion i huvudmatningen till våtrörssystemet. Vatten med varierande tryck kräver att en av två Modell E-3-paket med variabla tryckkopplingar används tillsammans med en Re li able Modell E- Fördröjningskammare. Vatten med konstant tryck kräver endast ett kopplingspaket Modell E-3 Konstant tryck. Modell E Larmventiler levereras med Modell E-3- kopplingspaket, dvs. variabel/öppen dränering, variabel/stängd dränering eller Konstant tryck. Ventilbeskrivning. Klassificerat arbetstryck 5 psi (2, bar). 2. Fabrikstestat hydrostatiskt tryck psi (24, 2 bar). 3. Änd- och kopplingsanslutningar - Tre typer av ventilanslutningar finns tillgängliga. a. Flänsförsett inlopp och utlopp enligt amerikansk stan dard 4 (00) 6 (50) (200) Bultcirkelnsdiam Amerikanska flänsmått i tum (mm) Bulthålets yttre Flänsens Flänsens tjocklek diam. diam. Ventilstorlek Gängade öppningar enligt ANSI B 2.. Reliables standardkopplingar är kompatibla 4" (00 mm) 6" (50 mm), " (200 mm) Amerikanska flänsventiler. Färg - Svart. Figur Antal bultar b. Flänsförsett inlopp och spårat utlopp enligt amerikansk stan dard (Figur ). Inloppsflänsen passar med ANSI B 6. (25 lb.)-fläns. Utloppets spårmått enligt ANSI/AWWA C606 4 (00) 6 (50) (200) Amerikanska spårmått i tum (mm) (4) (6).625 (29) (0) (64).44 (24) 3 (9.5) 3 (9.5) 6 (.) Utloppsyta till spår 5 (6) 5 (6) 3 4 (9) Gängade öppningar enligt ANSI B 2.. Reliables standardkopplingar är kompatibla med 4" (00 mm), 6" (50 mm), " (200 mm) Amerikanska ventiler med fläns och spår Färg - Svart. c. Metriskt in- och utlopp med fläns 00 och 50 mm ventiler med plana flänsar passar med DIN 250, NF-E-29-22, ISO 204 NP0 och NP6 och BS4504 NP0 och NP mm ventiler med höjd fläns passar med DIN 250, ISO 204 NP6 och BS4504 NP6. Metriska flänsmått i mil li me ter Höjd yta Ventilstorlek Utloppsdiam. Spårdiam Spårbredd Ventilstorlek Bultcirkelnsdiam. Bulthålets diam. Diam. Höjd Flänsens yttre diam. Flänsens tjocklek Antal bultar Gängade öppningar enligt ISO /-Rp. Reliables stan dard kopplingspaket kan användas med metriska ventiler förutsatt att kopplingarna monteras försiktigt och att ex tra gängtätning appliceras vid anslutningarna mellan ventiler och koppling. Färg - Blå 4. Leveransvikt: För 4" (00 mm)-ventilen 3/4" (299 mm) För 6" (50 mm)-ventilen 3 /2" (343 mm) För " (200 mm)-ventilen 4 /2" (36 mm) 5. Leveransvikt: Inlopp och utlopp Inlopp med fläns och med fläns utlopp med spår 4 (00 mm) 0 lb. (36,3 kg) 0 lb. (3, kg) 6 (50 mm) 6 lb. (52,6 kg) 02 lb. (46,3 kg) (200 mm) 55 lb. (0,3 kg) 43 lb. (64,9 kg) 6. Friktionsförlust uttrycks i motsvarande rörlängd, baserat på Hazen & Wil liams formel med C=20. Motsv. längd För 4" (00 mm)-ventilen - (5, m). För 6" (50 mm)-ventilen - 2 (,23 m). För " (200 mm)-ventilen - 29 (,4 m). 2.

3 För alla standardpaket gäller att dräneringsledningen ska ligga mer än 2 (600 mm) under droppskålen eller fördröjningskammarens inlopp. Larmventiler är endast godkända av, och med på Underwriters Laboratories, Inc. och Factory Mutual Corp:s lista när de används tillsammans med ventiltillverkarens kopplingspaket. Kopplingspaketen finns att få galvaniserade eller som standard svarta och i tre typer av kopplingar: Individuell detaljkoppling Förmonterad koppling Fabrikskopplad ventil Variabelt tryck med öppen fördröjningskammardräneringfördröjningskammare Modell E behövs. Dräneringsledningspaket (tillval) behövs (Figur 2 & 3 & 5) Detta kopplingspaket används där vattentrycket varierar. En öppen droppskål medföljer för dränering av fördröjningskammaren och den mekaniska sprinklerlarmsledningen.denna dräneringsanslutning skall dras vid sidan av 2" huvud-dräneringen. Kopplingsbeskrivning Kopplingspaket E3 för Reliable Modell E Larmventil (Figur 2) är ordnade för snabbt, enkelt och kompakt montage, och fungerar som anslutningspunkter för Reliables larm och andra enheter. Kopplingen fungerar även som ett sätt att testa larmenheternas funktion utan att orsaka att systemet startas. Tre standardpaket av Modell E-3-kopplingar är tillgängliga att användas tillsammans med Larmventil Modell E: Stängd dränering för konstanttryck Fördröjningskammare behövs inte. Detta kopplingspaket används där vattentrycket inte varierar. En automatisk dränering finns för dränering av den mekaniska sprinklerlarmsledningen. Dräneringsanslutningen skall dras vid sidan om 2" (50 mm) huvud- dräneringen. Variabelt tryck med stängd fördröjningskammardränering Fördröjningskammare Modell E behövs. Detta kopplingspaket används där vattentrycket varierar. Fördröjningskammaren och ledningen till det mekaniska sprinklerlarmet dräneras via en stängd anslutning till 2" (50mm)-dräneringen. Endast en dräneringsanslutning behövs. Varje Modell E-3-standardkoppling tillåter både horisontell och vertikal installation. Kopplingsbeskrivning (Figur 2) är ordnade för snabbt, enkelt och kompakt montage, och fungerar som anslutningspunkter för Reliables larm och andra enheter. Kopplingen fungerar även som ett sätt att testa larmenheternas funktion utan att orsaka att systemet startas. Figur 2 Modell E " Inlopp och utlopp med fläns och larmventil Variabel tryckkoppling med öppen dränering 3.

4 Variabelt tryck (Figur 3 & 5) Artikel Detalj nr. 2 Beskrivning Kommentar Antal som behövs Vertikal koppling Vertikal koppling, Modell E3 Stängd dränering, Seg., 4 & Vertikal Tillvalskoppling Modell E3 Stängd dränering, Seg., 4 & Vertikal koppling Modell E3 Stängd dränering, Seg., Vertikal Tillvalskoppling Modell E3 Stängd dränering, Seg., Horisontell koppling Modell E3 Stängd dränering, Seg., 4 & Horisontell Horisontell, Tillvalskoppling, Modell E3 Stängd dränering,, Tillvalskoppling Seg., 4 & Horisontell koppling Modell E3 Stängd dränering, Seg., Hor i zon tal, Op tional Trim, Model E3 Closed Drain, Seg., Fördröjningskammare Konstant tryck (Figur 4 & 6) Artikel nr. Detalj nr. Beskrivning Kommentar Vertikal koppling Modell E3 Stängd dränering, Seg., 4 & Vertikal Tillvalskoppling Modell E3 Stängd dränering, Seg., 4 & Horisontell koppling Modell E3 Stängd dränering, Seg., 4 & Horisontell Tillvalskoppling Modell E3 Stängd dränering, Seg., 4 & Vertikal koppling Modell E3 Stängd dränering, Seg., Vertikal Tillvalskoppling Modell E3 Stängd dränering, Seg., Horisontell koppling MModell E3 Stängd dränering, Seg., Horisontell Tillvalskoppling Modell E3 Stängd dränering, Seg., Koppling Modell E3 Stängd dränering, Seg., 4 & 6 Artikel Mätare, Vattentryck Ventil, Horis. kontroll, 3/ Ventil, But ter fly, 3/ Ventil, TESTANDRAIN, 2 Tillval Ventil, Vinkel, Ventil, Mätare, 3-vägs, / Propp, 3/4" Propp, /4" Propp, /2" Mynning, Dränering, 3 6 Mynn.,, 3 4 NPT x 2 NPT Mynning, Fördröjning,3 Mynn., 3/4 NPT Flexledning, Stålflätad 3 x 9 - Vertikal Flexledning, Stålflätad 20 LNG - Horisontell T-koppling, / T-koppling, /2 x /2 x 3/ T-koppling, 3/4 x /2 x 3/ koppling, 2 x 2 x / Nippel, 2 x Stäng Nippel, R2 / 2 NPT Stäng (Tillval) Nippel, 2 x 3 LG Nippel, 2 x 5/2 LG Nippel, /2 x Stäng Nippel, /2 x 2 LG Nippel, /4 x /2 LG Nippel, 3/4 x /2 LG Nippel, 3/4 x 2/2 LG Nippel, 3/4 x 3 LG Nippel, 3/4" x Stäng Anslutare, Hane, 3 Rördragning x /4 NPT Krök, Hane, 3 Rördragning x /4 NPT Se Figur 2 Se Figur Öppen dränering Tillval / Paket Se Figur Reduceringsbussning, /2" x /4" Krök, / Krök, 3/ Krök, 2, Förband, 3/ Nippel 3/4 x 4 LG Nippel 3/4 x 5 LG Tee ¾ x ¼ x ¾ 2 4. Antal som behövs

5 Montage av Modell E3-koppling Vertikal installation för Variabelt tryck (Figur 2) Följande beskrivning är det rekommenderade förfarandet för installation av kopplingen så som illustreras i denna bulletin.. Efter att larmkontrollventilen installerats på röret fästs Segment A i den riktning som visas och i ett läckagefritt tillstånd. 2. Efter att larmkontrollventilen installerats på röret fästs Segment A i den riktning som visas och i ett läckagefritt tillstånd. 3. Install Segment C leak tight and orientate as shown by wrenching on the 45 degree elbow. 4. Sätt i Segment D utan läckage. 5. Fäst Segment E vid förbanden. Kontrollera att pilen på kontrollventilen pekar på system. 6. Installera mätarna.. Installera Segment F utan läckage genom att vrida på 2" (50mm) t-kopplingen. Placera rörbeslaget mot larmventilens baksida. Anslut Artikel 26 (larmledningens dräneringsport) med Artikel 2 i dräneringsledningen med hjälp av det medföljande flexröret (Artikel ). Obs! Rördragningen skall vara fri från krökar. Obs! Ett öppet ledningsdräneringspaket finns som tillval, som en ersättning för segment F (Figur 3) & Segment H (Figur 5)... Installera 3/4" x 5" (20 mm x 2 mm) lång galvaniserad nippel, Modell E Fördröjningskammare och Segment G i den riktning som visas och i läckagefritt tillstånd. 9. Anslut passande vattenflödeslarm Vertikal installation för Konstant tryck (Figur 2 & 3 & ) Fig. 3 Vertikal installation för Variabelt tryck Fig. 5 Horisontell installation för Variabelt tryck Fig. 4 Vertikal installation för Konstant tryck Fig. 6 Horisontell installation för Konstant tryck 5.

6 Kopplingen för denna instal lation följer samma förfarande som ges i Steg till 9 ovan. Enda undantaget är steg där Segment G installeras direkt i 3/4" (20 mm) avstängningsventilen i Segment A. Obs! Under alla förhållanden skall kontrollventilen installeras i den position som visas med flödespilen pekandes i anvisad riktning. Horisontell installation (Figur 5 & 6 & ) Följ ett förfarande liknande det som anges ovan för vertikal installation och referera till Figur 5 & 6 för illustration. Utrustning för Varierande tryck Larmventildelarnas normala placering visas i Figur 9. Vattenflöde i systemet resulterande från en eller flera utlösta sprinklers orsakar att Spjället (4) höjer sig från det Spårade sätet (3) och tillåter vatten från matningsrören att komma in i systemet. Spjällets (4) rörelse på Gångjärnssprinten () blottar spåret i Sätet (3) och tillåter vatten att flöda genom spåret in i Larmledningens utlopp till Larmledningen, Figur 5. Fortlöpande vattenflöde fyller fördröjningskammaren och flödar till mekaniska och/eller elektriska larm. (För detaljerad information om mekaniska och elektriska larm hänvisar vi till deras respektive instruktionsblad). En liten mängd vatten flödar samtidigt in i dräneringsledningen. När vattnet slutar flöda genom Larmventilen återgår Spjället (4) till sitt säte och stoppar därmed vattenflödet till Fördröjningskammaren. Dräneringsmynningar (Artikel 9, Figur 4 &6) tillåter att Fördröjningskammaren och larmledningen töms via dräneringsledningen (Artikel, Figur 4 & 6). I stort sett alla sprinklersystem innehåller instängd luft. Om en vattenhammare eller tryckökning uppstår i matningsledningen kommer det ökade trycket att komprimera den instängda luften och orsaka att larmventilens spjäll lyfts regelbundet, vilket kan resultera i falsklarm. Modell E3 Larmventil minimerar falsklarmen under dessa förhållanden med två funktioner:. Förbikop plings ledningen, Figur, m ed Kontrollventil (B) tillåter tryckökningar att passera från matningen till larmventilsspjällets systemsida utan att spjället behöver lyftas ur sitt säte. Upprepade tryckökningar bygger upp ett övertryck i systemet som stabiliserar spjället och förhindrar falsklarm. Om en kraftig tryckökning skulle tvinga spjället ur sitt säte och låta vatten flöda in i larmledningen, kommer Fördröjningskammare Modell E in i handlingen. 2. Fördröjningskammaren och restriktions- och dräneringsmynningarna låter återkommande flöden dräneras ut innan de kan fylla kammaren och fortsätta till att driva de elektriska och mekaniska larmen. Utrustning för konstant tryck Driften av denna utrustning är densamma som beskrivs för utrustningen för varierande tryck, förutom att det på grund av det konstanta vattentrycket inte behövs någon fördröjningskammare. Vattnet på sin väg genom spåret in i larmventilens säte, fllödar direkt för att driva de elektriska och mekaniska larmen. För att testa hela våtrörssystemets beredskap, öppnar man inspektörsanslutningen vilket skall utlösa de mekani ska och el ektri ska larmen. Denna testanslutning är vanligtvis placerad systemets översta eller sista ledning och dess öppning motsvarar utlösningen av en automatisk sprinkler. För att endast testa larmutrustningens funktion öppnas Ventil (A) tills larmet ljuder. För tillvalspaketet TestANDrain öppnar man ventilen till läget Test. Denna typ av test har fördelen att spjället får arbeta. Om det mekaniska sprinklerlarmet (vattenmotor) inte skulle fungera, beror det troligtvis på att silen är igensatt. Ta loss silens lock och filter för rengöring. Se till att sätta tillbaka det rengjorda filtret och dra åt locket ordentligt. Se Bulletin 63 för information om rengöring. För att test rördragningen för obehindrat flöde stänger man Ventil (C) och öppnar Ventil (A) till dräneringsläget. När testet är utfört stänger man Dräneringsventilen (A) helt och öppnar Ventil (C), som måste övervakas med en passande övervakningsenhet. För FM-försäkrade applikationer ersätter placering av en TestANDrain -ventil (Kopplingsalternativ E3) i 2" (50 mm) dräneringsledningen inte behovet av en ledning för inspektörstest vid sprinklersystemets yttre delar. Dräneringsventilen skall inte användas istället för en inspektörstestanslutning för testning av hela våtrörssystemet. Dräneringsventilen skall enbart användas för att utföra spjälltestet och de till testventilen kopplade larmenheterna. För alla andra applikationer hänvisar vi till NFPA 3 eller till den myndighet som har lokal jurisdiktion.. Underhåll Reliables larmventiler och tillhörande utrustning skall regelbundet inspekteras och testas. NFPA 25 erbjuder minimala krav för inspektion, testning och underhåll. Larmventiler skall testas, köras, rengöras och inspekteras och delar skall efter behov bytas, dock minst varje år. Figur - E3 Horisontell koppling Figur - E3 Vertikal koppling 6.

7 Vanligtvis vi sas eventuella prob lem genom ett eller flera av följande syptom: A. Mekaniskt sprinklerlarm (Vattenmotor) Fungerar inte. Se Tester för korrigerande åtgärder. B. Stadigt vattenflöde in i dräneringsledningen Stadigt vattenflöde in i dräneringsledningen Stegen i följande förfarande skall vidtas för att korrigera stadigt vattenflöde till dräneringsledningen:. Öppna Ventil (A), Figur, för dränering, vilket bör spola bort eventuellt löst ma te rial från larmventilens säte. Stäng ventilen och kontrollera om vattenflödet upphör. 2. Stäng huvudkontrollsventilen för att kontrollera om vattenflödet kommer ovanifrån eller un der larmventilens spjäll. Obs! Matningstrycksmätaren skall visa 0" psi när huvudkontrollventilen är helt stängd och vattentrycket mellan denna ventil och larmventilen släppts. Vid behov kan trycket släppas ut via den undre mätarventilen när /4" NPT-proppen lossats. a. Om vattenflöde kommer underifrån spjället, slutar vattnet att rinna till dräneringsledningen. b. Om vattenflöde kommer över spjället, fortsätter vattnet att rinna till dräneringsledningen. Obs! För att minimera nertiden skall följande delar finnas till hands innan ventilen demonteras: ) Sätesmonteringsnyckel: 4" Artikelnr " Artikelnr ) Spjällets gummiyta och Klämring Montage: Artikel 5, Figur 9. 3) Sätets O-ringar: Artikel 9 och 0, Figur 9. c. Dränera i båda fallen (a eller b) systemet genom att öppna Ventil (A), Figur & för att dränera. Ta bort locket (2), Figur 9, Axelns rör- propp (4), Gångjärnssprinten () och Spjällpaketet (4). Obs! Håll ner Fjädern (3) när du tar bort Gångjärnssprinten (). d. Sök noga efter följande: ) Skada på spjällets gummiyta Inspektera ytan efter främmande ma te rial som fastnat. Byt gummiytan om den är skadad (försäkra dig om att spjällets och spjällets klämrings ytor rengörs noga innan mon tage med ny gummiyta utförs). 2) Skada på sätets yta Rengör sätet noga. Sök efter små sprickor i sätet eller stenar eller annat främmande ma te rial som fastnat i sätets spår. Om sätet eller andra delar av ventilen är allvarligt skadade, bör en auktoriserad distributör av Reliables produkter kontaktas. Vanligtvis vi sas alla prob lem genom ett eller flera av följande symp tom: e. För att montera ihop larmventilen igen: ) Skruva loss sätet med sätesnyckeln. Var försiktigt så att inte sätets yta skadas. 2) Ta loss O-ringarna, Artikel 9 och 0, Figur 9. Rengör O-ringarnas spår och tätande ytor noga. Sök efter skador eller främmande ma te rial. 3) Applicera ett tunt la ger smörjmedel på de nya O-ringarna och sätt dem på plats i spåren. Undvik att sträcka, vrida eller på annat sätt skada O-ringarna. 4) Efter att du kontrollerat att O-ringarna sit ter på plats, monterar du försiktigt tillbaka sätet och drar åt det ordentligt med sätesnyckeln. f. För att montera ihop larmventilen igen: ) Byt ut spjällpaketet (Figur 6) på sätets larmventil sätt i Gångjärnssprinten () i ventilen och genom ett av Spjällets (4) la ger Tryck och håll Fjädern (3) ordentligt på plats mellan spjällets larmlager och tryck spjällets larmaxel genom fjäderspiralerna och bussningarna mot ventilens bortre sida Byt ut Axelns rörpropp (4). 2) Lyft spjällets tå kontrollera att det kan vridas fritt och att det sit ter ordentligt på plats. 3) Byt ut Locket (2) och kontrollera att Lock ets packning () är på plats och att bultar och muttrar dragits åt. 4)Stäng Dräneringsventil (A), Figur. Öppna huvudkontrollventilen sakta. Se till att Ventil (C) och huvudkontrollventilen övervakas ordentligt i det ÖPPNA läget. C. Falsklarm Falsklarm orsakas vanligtvis av tryckökningar i vattenförsörjningen och kan uppstå om systemet förlorar sitt effektiva övertryck (se Drift ). Liknande värden i systemet och på matningens tryckmätare är en visuell indikation om att övertrycket förlorats. Ett eller flera av följande bidrar till förlusten av detta tryck Läckande systemdräneringsventiler som läcker vid Larmventilssätet (3), Figur 6, läckage mellan Spjäll (4) och Ytan (5), eller läckage vid Förbikopplingens kontroll- ventil (B), Figur. Korrigerande åtgärder:. Kontrollera att systemets dräneringsventiler är åtdragna. 2. För att kunna hitta och korrigera en läcka vid larmventilens säte utför du det som beskrivs un der B.. till För att korrigera en läcka mellan spjället och spjällets yta utför du det som beskrivs un der B.2.c. och B.2.d.. 4. För att hitta och korrigera en läcka genom förbikopplingsventilen utför du följande: a. Stäng huvudkontrollsventilen och släpp ut trycket mellan huvudkontrollventilen och larmventilens spjäll via /4" NPT undre mätarventilen. Stäng denna ventil innan du tar bort /4" NPT-proppen och öppna den Efter att proppen lossats för att släppa ut trycket. Om vatten fortsätter flöda från denna ventil skall förbikopplingens Kontrollventil (B) rengöras, repareras eller bytas. b. Förbikopplingens Kontrollventil (B) läcker, reparera Efter att Ventil (A) öppnats för att dränera, och dränera systemet helt. c. Efter alla reparationer skall Ventilerna (A) stängas och sedan skall huvudkontrollventilen sakta öppnas. 5. Om Fördröjningsledningen och den mekaniska sprinklerlarmsledningen inte dräneras helt, kan det ge ett falsklarm. Kontrollera i så fall båda dräneringsmynningarna (Artikel 9, Figur 4 & 6) för att försäkra om att de inte är pluggade. D. Återkommande larm Återkommande larm är resultatet av för mycket instängd luft i sprinklersystemets rör. För att korrigera detta prob lem fyller man systemet sakta samtidigt som man ventilerar ut luften vid alla systemöppningar. När systemet är helt trycksatt ventileras luften ut vid alla högt belägna punkter i systemet, inklusive sprinkleranslutningarna vid behov. Kontakta installerande entreprenör eller Re li - able om eventuella prob lem uppstår. Om ersättningsdelar skulle behövas bör endast originaldelar från Re li able användas. Vid beställning skall detaljens namn, nummer, storlek, modell och serienummer anges..

8 Illustrationer av Modell E3 Vertikal & Horisontell koppling Installationsmått i tum (mm) Ventil A B C D E F G H I J K L M 4 (00) 6 (50) (65) (200) () 5 (94) 5 (94) 0½ (26) ½ (292) ½ (292) 6½ (49) ½ (445) ½ (445) 6 (52) () () 6¾ (426) 5¼ (3) 5¼ (3) 5 (3) 6½ (49) 6½ (49) 3½ (9) 4¼ (0) 4¼ (0) 5¾ (46) () () 2 (305) 2 (305) 2 (305) 4½ (4) 4½ (4) 4½ (4) 6½ (65) 6½ (65) 6½ (65) 0 (254) 0 (254) 0 (254) ¼ (20) 6¾ (2) In stal la tion måste utföras med kopplingar klassade för minst 300 psi (20, bar), t ex Star Fit tings Modell C-2 LW. För att passa ihop med flänsar av ANSI Klass 250 eller Klass 300, skall uppställda adapt ers med spårad fläns och passande tryckklassning användas. Vertikal Variabel koppling - Vy ovanifrån Horisontell Variabel koppling - Vy ovanifrån 6¾ (2) Vertikal Variabel koppling - Vy framifrån Horisontelll Variabel koppling - Vy framifrån Vertika Konstant koppling - Vy framifrån Horisontell Konstant koppling - Vy framifrån.

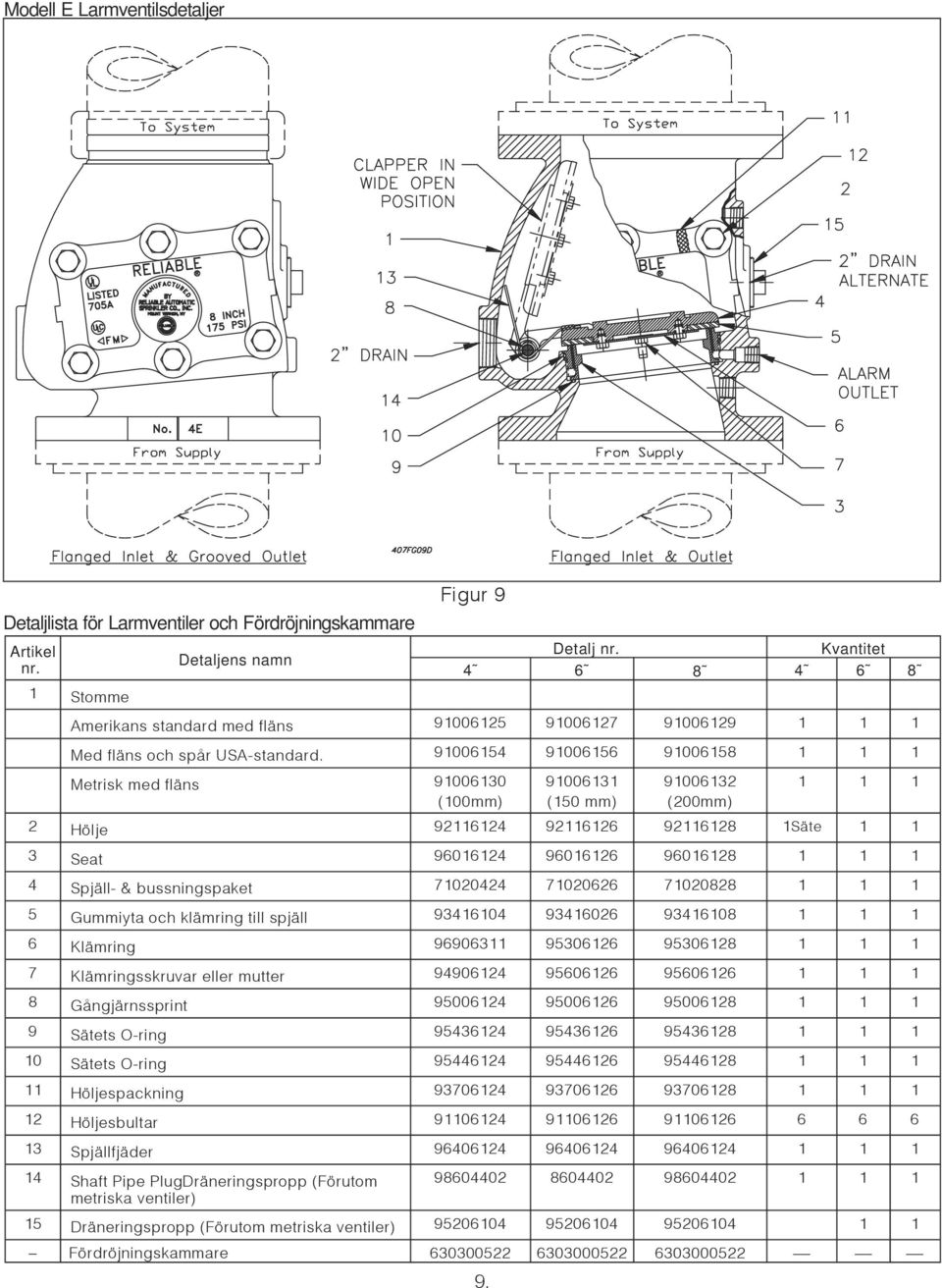

9 Modell E Larmventilsdetaljer Detaljlista för Larmventiler och Fördröjningskammare Artikel nr. Detaljens namn Fig ur 9 Detalj nr. Kvantitet Stomme Amerikans stan dard med fläns Med fläns och spår USA-stan dard Metrisk med fläns (00mm) (50 mm) (200mm) 2 Hölje Säte 3 Seat Spjäll- & bussningspaket Gummiyta och klämring till spjäll Klämring Klämringsskruvar eller mut ter Gångjärnssprint Sätets O-ring Sätets O-ring Höljespackning Höljesbultar Spjällfjäder Shaft Pipe PlugDräneringspropp (Förutom metriska ventiler) Dräneringspropp (Förutom metriska ventiler) Fördröjningskammare
