AP300. Asfaltläggare. Trågkapacitet 3,8 m 3 Standard beläggningsområde

Transkript

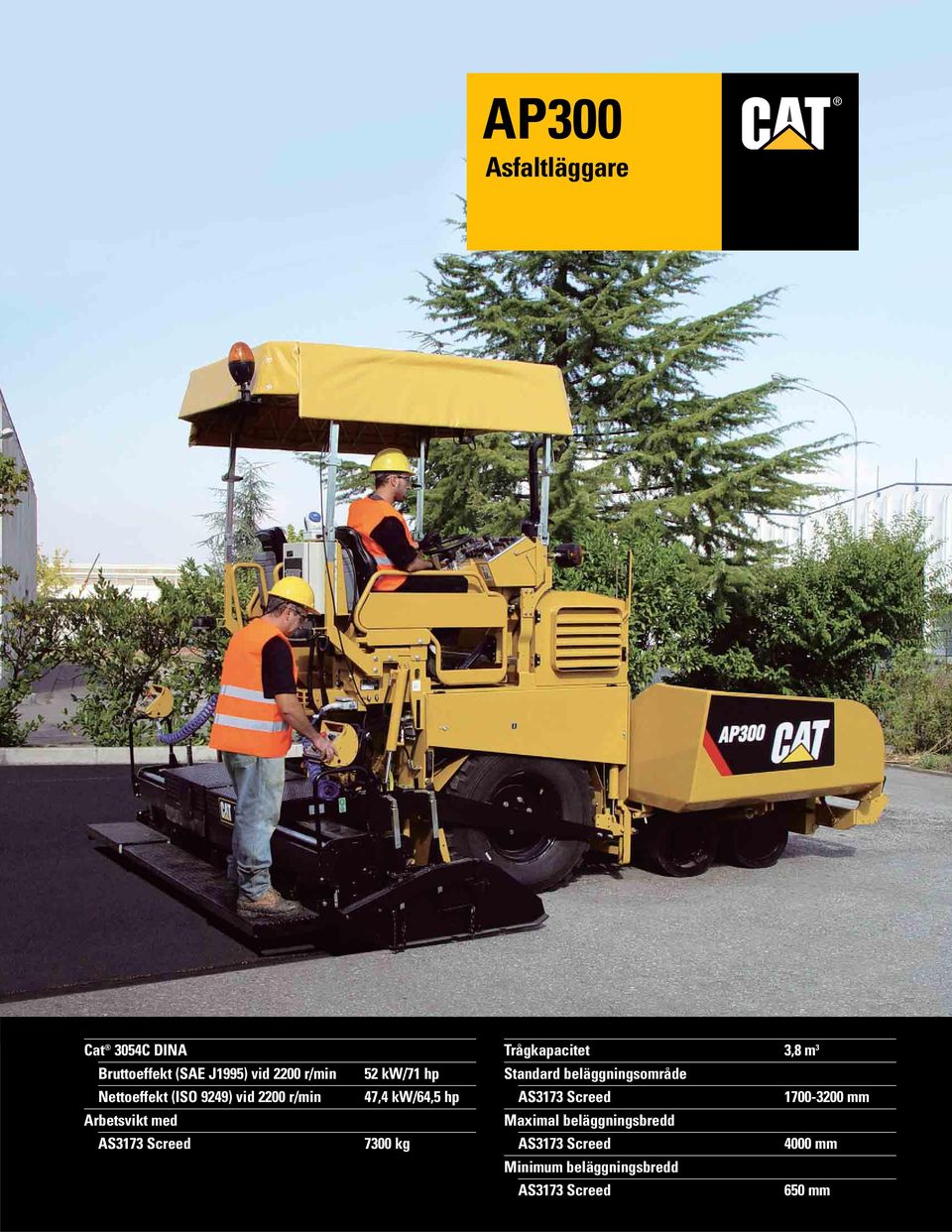

1 AP300 Asfaltläggare Cat 3054C DINA Bruttoeffekt (SAE J1995) vid 2200 r/min Nettoeffekt (ISO 9249) vid 2200 r/min Arbetsvikt med AS3173 Screed 52 kw/71 hp 47,4 kw/64,5 hp 7300 kg Trågkapacitet 3,8 m 3 Standard beläggningsområde AS3173 Screed mm Maximal beläggningsbredd AS3173 Screed 4000 mm Minimum beläggningsbredd AS3173 Screed 650 mm

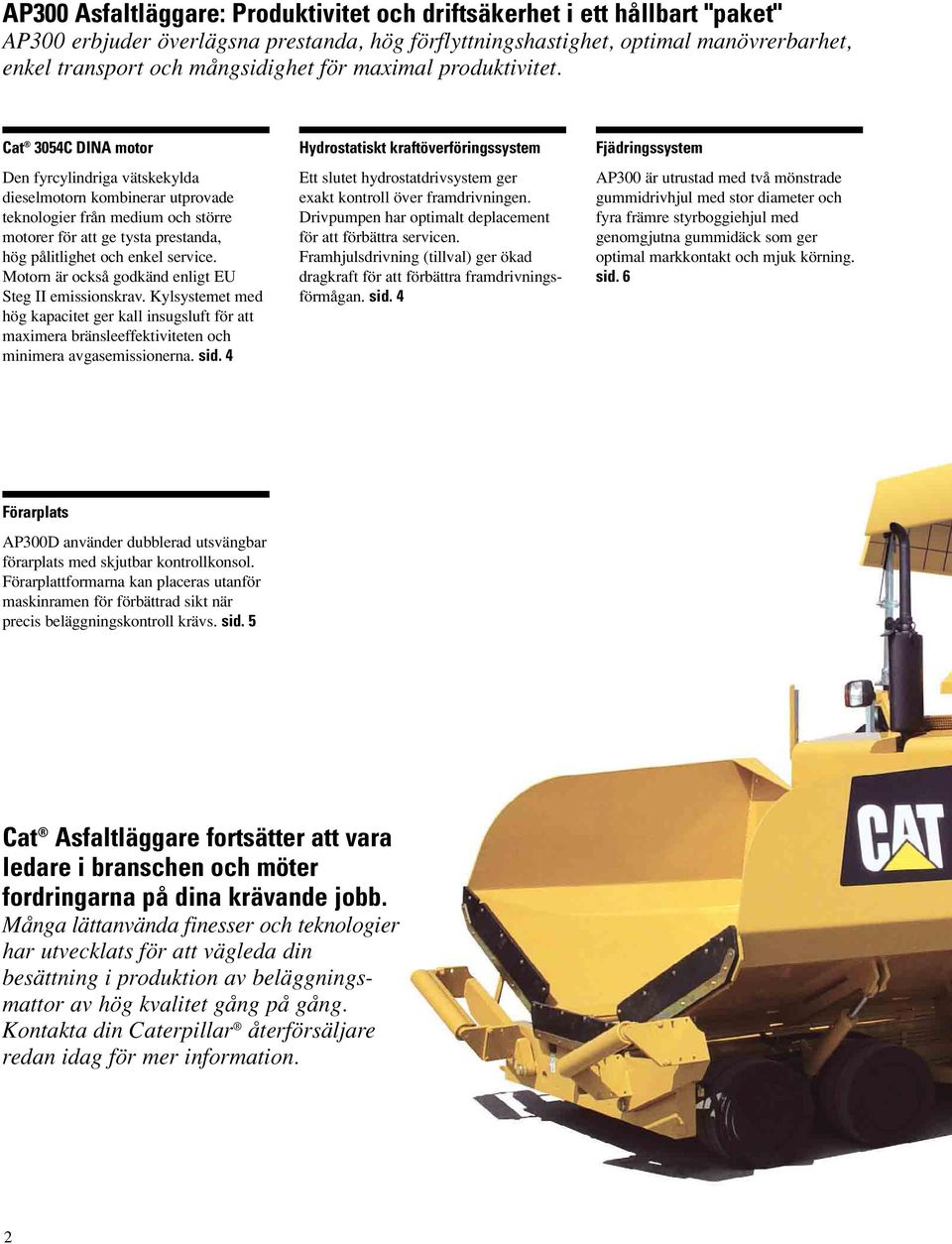

2 AP300 Asfaltläggare: Produktivitet och driftsäkerhet i ett hållbart "paket" AP300 erbjuder överlägsna prestanda, hög förflyttningshastighet, optimal manövrerbarhet, enkel transport och mångsidighet för maximal produktivitet. Cat 3054C DINA motor Den fyrcylindriga vätskekylda dieselmotorn kombinerar utprovade teknologier från medium och större motorer för att ge tysta prestanda, hög pålitlighet och enkel service. Motorn är också godkänd enligt EU Steg II emissionskrav. Kylsystemet med hög kapacitet ger kall insugsluft för att maximera bränsleeffektiviteten och minimera avgasemissionerna. sid. 4 Hydrostatiskt kraftöverföringssystem Ett slutet hydrostatdrivsystem ger exakt kontroll över framdrivningen. Drivpumpen har optimalt deplacement för att förbättra servicen. Framhjulsdrivning (tillval) ger ökad dragkraft för att förbättra framdrivningsförmågan. sid. 4 Fjädringssystem AP300 är utrustad med två mönstrade gummidrivhjul med stor diameter och fyra främre styrboggiehjul med genomgjutna gummidäck som ger optimal markkontakt och mjuk körning. sid. 6 Förarplats AP300D använder dubblerad utsvängbar förarplats med skjutbar kontrollkonsol. Förarplattformarna kan placeras utanför maskinramen för förbättrad sikt när precis beläggningskontroll krävs. sid. 5 Cat Asfaltläggare fortsätter att vara ledare i branschen och möter fordringarna på dina krävande jobb. Många lättanvända finesser och teknologier har utvecklats för att vägleda din besättning i produktion av beläggningsmattor av hög kvalitet gång på gång. Kontakta din Caterpillar återförsäljare redan idag för mer information. 2

3 Mångsidighet definierar AP300D AP300 briljerar inom ett brett användningsområde där maximal flexibilitet krävs, alltifrån nybyggnad till ombeläggning och underhållsarbeten. Materialhanteringssystem AP300 ger precis blandningsleverans med minimal övervakning från förarens sida. Den oberoende funktionen hos matarskruvarna och matarbanden reducerar komponentslitage och minimerar potentialen för separation av blandningen. Reverserbara matarskruvar och -band underlättar för besättningen genom reducering av handarbete och upprensning. sid. 7 Generatorsystem Generatorn (tillval) ger kontinuerlig och enkel kontroll av beläggningsjobben för användning av markarbetslaget. Denna inbyggda generator ger samtidig elkraft för den elektriska screeduppvärmningen, hjälpbelysning och verktyg på arbetsplatsen. sid. 6 Screed AP300 finns att få med AS3173 hydrauliskt utskjutbar asfaltscreed, vibreringssystem med variabel frekvens och med LPG eller elektriskt uppvärmningssystem. AS3173C lägger materialet till önskad bredd och djup och ger samtidigt en jämn yta med initial kompaktering. sid. 9 Servicevänlighet AP300 säkerställer enastående åtkomlighet till alla maskinkomponenter som kräver regelbunden underhållsservice. Stora servicedörrar medger snabb och enkel inspektion av huvudkomponenterna. Den lågt placerade tvärställda motorn ger maximal åtkomlighet till hydraulpumparna. Elsystemets kablage är numrerade och märkta med komponentidentifieringar för att förenkla felsökning. sid. 8 3

4 Caterpillar Dieselmotor Modell 3054C DINA är en fyrcylindrig vätskekyld dieselmotor, konstruerad för att ge tysta prestanda, hög pålitlighet, enkel service och god bränsleekonomi. Cat 3054C DINA motor. 3054C6.6 motorn utvecklar en fullklassad bruttoeffekt (SAE J1995) av kw (71 hk) vid 2200 r/min. Uppfyller EU Steg II emissionsföreskrifter för motorer. Låg tvärställd motorplacering. Den lågt placerade tvärställda motorn har överlägsna kylprestanda och åtkomlighet för service. Stora servicedörrar säkerställer enkel serviceåtkomlighet och åtkomlighet till hydraulpumpar och yttre motorkomponenter. Kylsystem. Kylsystemet med hög kapacitet ger kall insugsluft för att maximera bränsleeffektiviteten och minimera avgasemissionerna. Systemet ökar förarkomforten genom att dra utsidesluft genom motorrummet och vädra ut den på höger sida av maskinen, bort från föraren. Hydrostatiskt kraftöverföringssystem Ett effektivt hydrauliskt drivsystem eliminerar kedjor och andra mekaniska förbindningar mellan dieselmotor och slutdrivningskomponenter. Hydrostatiskt framdrivningssystem av sluten-krets typ. Ger precis kontroll över framdrivningen och har lågt underhållsbehov. Hydrostatpump. Framdrivningssystemet för AP300 driver bakhjulen med en variabel axialkolvpump och tvådeplacements axialkolvmotorer direkt splinesmonterade mot en servoassisterad tvåstegs växellåda. Behovsstyrd automatisk 100% differentialspärr, förhindrar slirning i alla lutningar. Framhjulsdrivhjälp (tillval). Systemet adderar hydrostatisk drivhjälp till två av boggiehjulen. Framhjulsdrivhjälp (tillval) ger ökad dragkraft för att förbättra framdrivningsförmågan. Hastighetskontroll. Steglös hastighetsinställning inom fyra hastighetsområden, två för beläggningskörning och två för transportkörning, för att välja det bästa hastighetsområdet beroende på körförhållandena. Framdrivningskontroll. En elektro-proportional servo-kontroll används för start och stopp (för asfaltmottagning etc.) utan förinställd arbetshastighetsvariation. 4

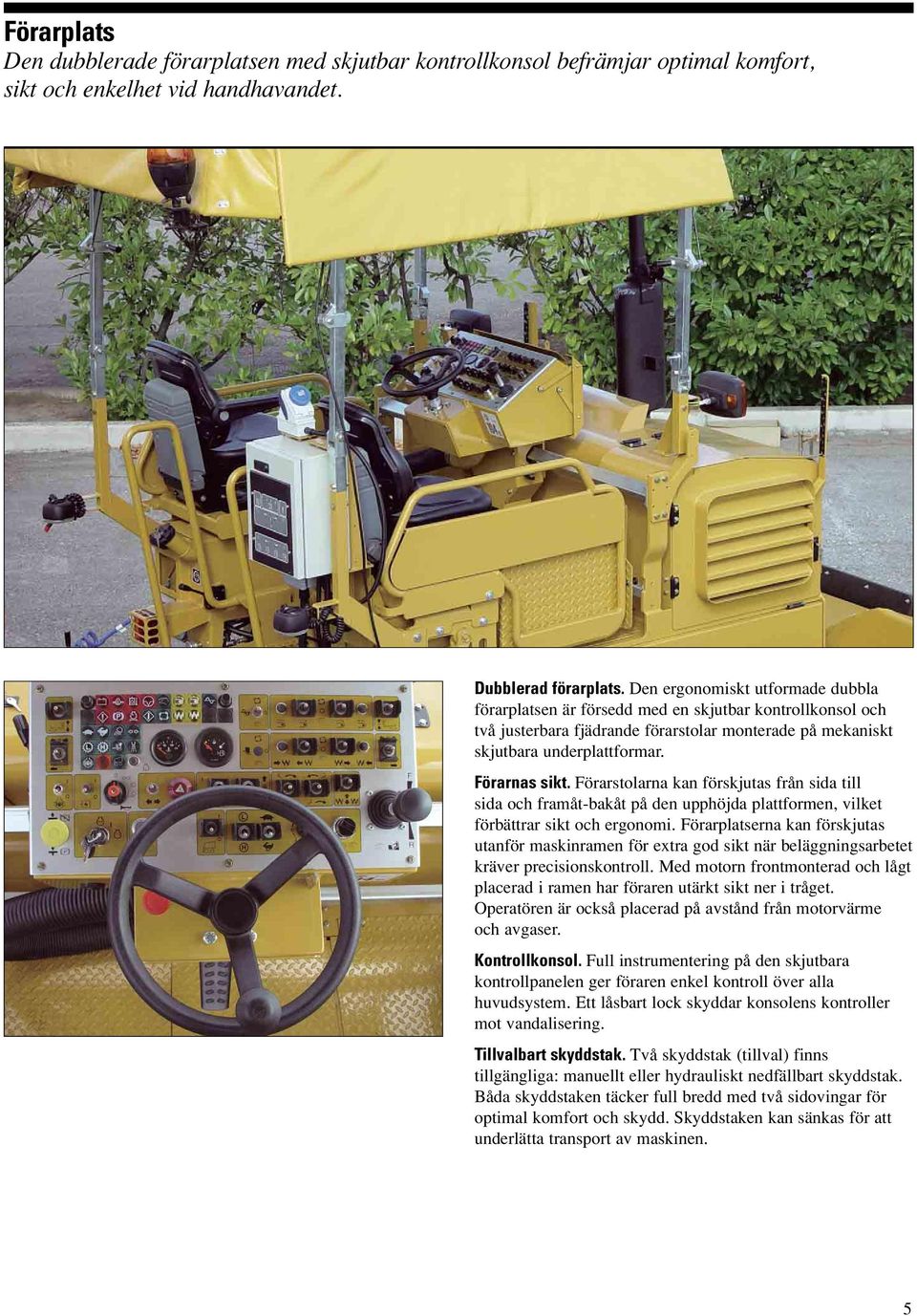

5 Förarplats Den dubblerade förarplatsen med skjutbar kontrollkonsol befrämjar optimal komfort, sikt och enkelhet vid handhavandet. Dubblerad förarplats. Den ergonomiskt utformade dubbla förarplatsen är försedd med en skjutbar kontrollkonsol och två justerbara fjädrande förarstolar monterade på mekaniskt skjutbara underplattformar. Förarnas sikt. Förarstolarna kan förskjutas från sida till sida och framåt-bakåt på den upphöjda plattformen, vilket förbättrar sikt och ergonomi. Förarplatserna kan förskjutas utanför maskinramen för extra god sikt när beläggningsarbetet kräver precisionskontroll. Med motorn frontmonterad och lågt placerad i ramen har föraren utärkt sikt ner i tråget. Operatören är också placerad på avstånd från motorvärme och avgaser. Kontrollkonsol. Full instrumentering på den skjutbara kontrollpanelen ger föraren enkel kontroll över alla huvudsystem. Ett låsbart lock skyddar konsolens kontroller mot vandalisering. Tillvalbart skyddstak. Två skyddstak (tillval) finns tillgängliga: manuellt eller hydrauliskt nedfällbart skyddstak. Båda skyddstaken täcker full bredd med två sidovingar för optimal komfort och skydd. Skyddstaken kan sänkas för att underlätta transport av maskinen. 5

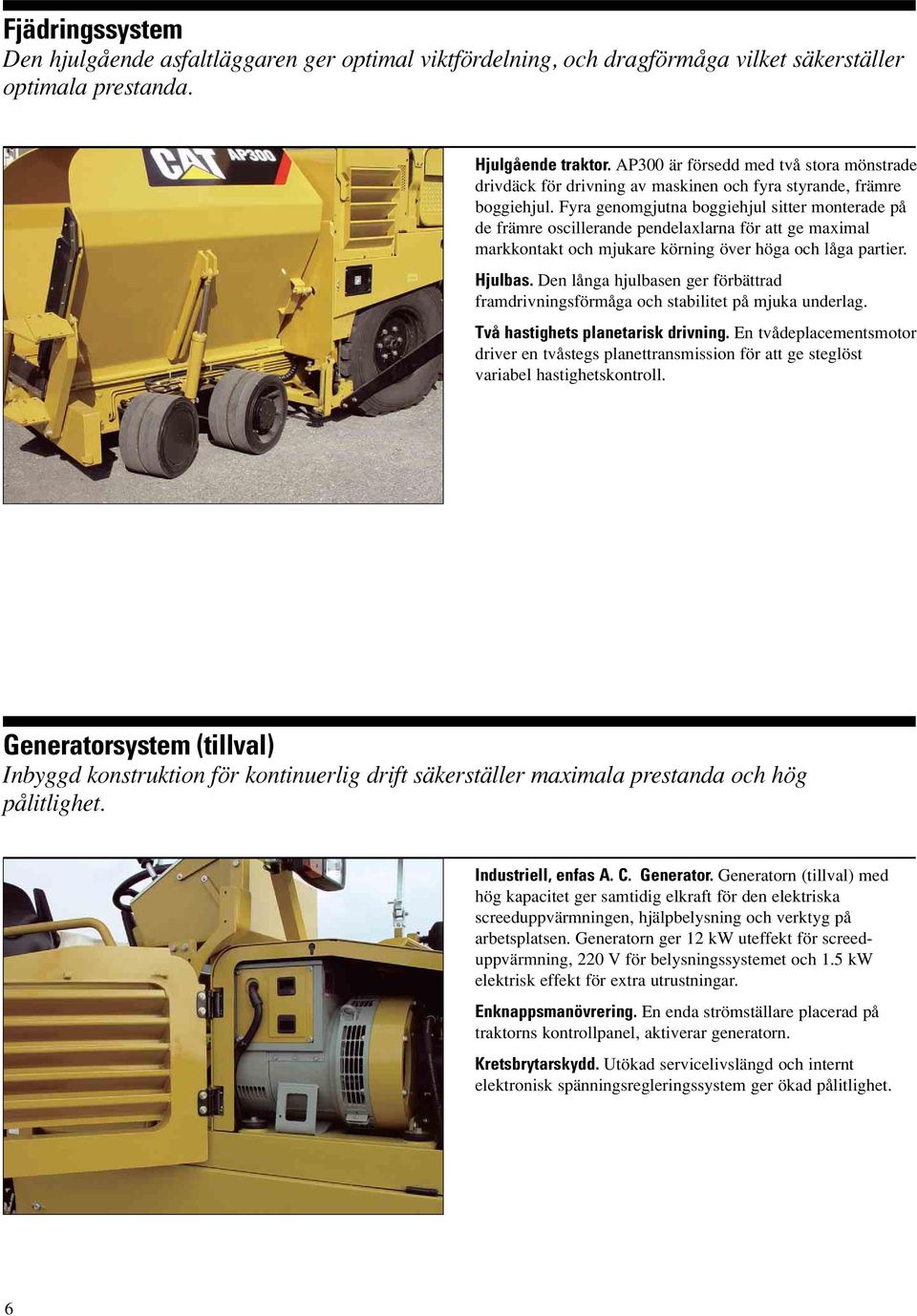

6 Fjädringssystem Den hjulgående asfaltläggaren ger optimal viktfördelning, och dragförmåga vilket säkerställer optimala prestanda. Hjulgående traktor. AP300 är försedd med två stora mönstrade drivdäck för drivning av maskinen och fyra styrande, främre boggiehjul. Fyra genomgjutna boggiehjul sitter monterade på de främre oscillerande pendelaxlarna för att ge maximal markkontakt och mjukare körning över höga och låga partier. Hjulbas. Den långa hjulbasen ger förbättrad framdrivningsförmåga och stabilitet på mjuka underlag. Två hastighets planetarisk drivning. En tvådeplacementsmotor driver en tvåstegs planettransmission för att ge steglöst variabel hastighetskontroll. Generatorsystem (tillval) Inbyggd konstruktion för kontinuerlig drift säkerställer maximala prestanda och hög pålitlighet. Industriell, enfas A. C. Generator. Generatorn (tillval) med hög kapacitet ger samtidig elkraft för den elektriska screeduppvärmningen, hjälpbelysning och verktyg på arbetsplatsen. Generatorn ger 12 kw uteffekt för screeduppvärmning, 220 V för belysningssystemet och 1.5 kw elektrisk effekt för extra utrustningar. Enknappsmanövrering. En enda strömställare placerad på traktorns kontrollpanel, aktiverar generatorn. Kretsbrytarskydd. Utökad servicelivslängd och internt elektronisk spänningsregleringssystem ger ökad pålitlighet. 6

7 Materialhanteringssystem Exakt blandningsmatning och produktivitet med hjälp av ett avancerat materialhanteringssystem medger "hands-free" arbete. Delat segment Ni-Härdade matarskruvar Utsidesmonterade och oberoende Kontrollerade matarskruvmotorer Släpskena av legerat stål Stegar och kedjor Optimal produktivitet. Materialhanteringssystemet möjliggör för operatören att bibehålla ett oavbrutet flöde av material från trågen till screeden. Systemet ser till att rätt mängd material - volymen av asfalt framför och längs hela bredden- alltid finns på plats. Individuellt styrda matarbandmotorer Tråg. De två trågens oberoende rörelser görs med hjälp av två hydraulcylindrar, detta säkerställer ett effektivt materialflöde. Matarbandens och trågets bottenplattor är tillverkade i nötningsbeständigt stål. för lång livslängd. Matarband. Två matarband styrs oberoende av varandra med hjälp av två paddelsensorer. Matarbandens transportriktning kan ställas om från både kontrollpanelen och de bakre screedkontrollboxarna. Matarbanden har drivkedjor för att maximera bandens arbetsyta och minska centrumlinjeseparation. Denna konstruktion medger också enklare service till matarbandens drivsystem. För att kontrollera materialmixmatningen, kan föraren ställa in den hastighet för varje matarband som ger den önskade blandningsnivån i vänster och höger matarskruvkammare. Matarskruvenhet. De två oberoende matarskruvarna sprider materialet som matas till båda sidorna. Matarskruvarnas rotationshastighet kan varieras automatiskt för att säkerställa homogen distribution av material framför screeden. Två paddelavkännare kontrollerar matarskruvarna och kan justeras från screedkontrollboxarna. Matarskruvarnas och matarbandens konstruktion eliminerar hålrum under kedjeboxarna för att minimera separation. Matarskruvarna har motorerna monterade utvändigt för att ge bättre serviceåtkomlighet. Justerbara påskjutsrullar. De två justerbara påskjutrullarna tillhandahåller en kontaktpunkt mellan asfaltläggaren och lastbilen för att centrera lasten och underlätta styrningen under avlastningen. Justerbar höjdmatarskruv. Matarskruvarna är reverserbara och hydrauliskt justerbara i höjdled för att förbättra beläggningsmattans kvalitet och distributionen av material framför screeden. Förmågan till justering av matarskruvenheten förenklar lastning och avlastning från ett transportfordon. Dessutom, vid arbete med större stenblandningar, kan separation ofta elimineras eller minimeras genom att lyfta matarskruvarna för att låta materialblandningen flyta obehindrat under skruvpartiet. 7

8 Driftsäkerhet och Servicevänlighet Förenklad service innebär mer tid för beläggning och mindre tid för underhåll. AP300 asfaltläggare har konstruerats för enkel service och underhåll med speciell uppmärksamhet riktad till komponentåtkomlighet. Stora inspektionsluckor och paneler. Säkerställa snabb och enkel inspektion av huvudkomponenterna. Servicedörrarna och panelerna ger också optimal serviceåtkomlighet från marknivå och enkel åtkomlighet till hydraulpumparna och de utvändiga motorkomponenterna. Låg tvärställd motorplacering. Ger optimal åtkomlighet till hydraulpumparna som är monterade på motorns högra sida. Den främre servicepanelen är försedd med en bred gångjärnsupphängd dörr som ger enkel åtkomlighet till filter och drivventiler för service. Drivpumpservice. Framdrivningspumpens optimerade deplacement möjliggör förbättrad service. Ergonomiskt utformad förarplats. Den dubblerade utsvängbara förarplatsen med skjutbar kontrollkonsol och justerbara fjädrande förarstolar ger optimal komfort, runt-om sikt och enkel kontroll över maskinarbetet. Service av hydraulmotorer. Hydraulmotorer för matarskruvar är utsidesmonterade för förbättrad åtkomlighet och servicebarhet. De främre drivhjälpsolenoidernas (tillval) ventilblock har fått en bekvämcentral placering för att underlätta kontroll och justering. Hydraulslangar och elektriska kabelhärvor. Snyggt dragna och klamrade för att minska slitage och medge enkel service. Synliga slangar. Försedda med nylonnätinklädning för att minska nötning. Vibreringssystemets hydraulledningar. Cat XT slangar ger optimal livslängd och motståndskraft mot skador. Oberoende elektriskt system. Säkerställs genom användning av högkvalitativa komponenter. Caterpillar Elektrisk standard. Förbättra pålitlighet och livslängd med hjälp av numrerade och färgkodade kablar. Nylonnätinklädning skyddar effektivt de elektriska kablarna. 8

9 AS3173 Screed Enbredds, hydrauliskt utskjubar screed med LPG eller elektriskt uppvär4mningssystem ökar produktiviteten och sänker driftkostnaderna. AS3173C screeden belägger från 1700 mm till 3200 mm. Med mekaniska förlängningar adderade till båda sidorna, är den maximala beläggningsbredden 4000 mm. AS3173 Screed. Screeden är tillgänglig med stamp med variabel frekvens och vibratorer, och med LGP eller elektriskt uppvärmningssystem. Screedkontrollpanelerna inkluderar materialmatningskontroller för lätt användning av besättningen på marken. Vibreringssystem. Automatiskt aktiverade när AP300D framskrider och följer en förinställd ramp. AS3173C screeden är försedd med elektronisk tändning, automatisk och oberoende justering för utjämningsplattornas temperatur för den mittre och varje rörlig platta. LPG uppvärmningssystem. Systemet har högeffektiva brännare och optimal termostatisk temperaturkontroll. Elektriskt uppvärmningssystem. Systemet har en traktormonterad generator, utbytbara uppvärmningselement och förarvänliga kontroller som ger en renare miljö. Detaljerna och fördelarna inkluderar enkelt handhavande, snabb uppvärmningstid, flerzons värmeelement och termostatisk kontroll av alla screedplattorna. Extra robust, användarvänlig kontrollenhet för screeduppvärmningen är placerad baktill på maskinen för lätt användning av besättningen på marken. Screedhjälp. AS3173 är utrustad med screedhjälp, en elektrohydraulisk anordning som bibehåller ett konstant screedtryck på bitumenblandningen, oberoende av blandningens bärförmåga och beläggningsbredden. Extra utrustning Caterpillar erbjuder många alternativ som medger asfaltläggaren och screeden att utformas efter din specifika applikation. Kontakta din återförsäljare för mera detaljer. Traktoralternativ Matarskruvar med ultraljudsensorer av proportionaltyp CE-certifikat Ekologiskt tvättningssystem Framhjulsdrivhjälp Generatorsystem Fällbart förarplatsskyddstak Anpassning till italienska vägföreskrifter LPG System Fällbart förarplatsskyddstak Roterande varningsfyr Kontroller och höjdreferenser Automatisk tvärfall- och lutningskontroll Tvärfallsensor beröringsfri Tvärfallssensor av beröringstyp Fast skida, 6 m Automatisk nivåhållningsskida, 6 m Screedalternativ Beläggningsbreddminskning till 0,65 m Förlängningar för: 3,60 m 4,00 m Asfaltläggare specifikationer 9

10 Motor Transmission Styrning Fyrcylindrig Caterpillar 3054C DINA vätskekyld dieselmotor. Uppfyller EU Steg II emissionsföreskrifter för motorer. Bruttoeffekt SAE J1995 Nettoeffekt ISO 9249 EEC 80/1269 Cylinderdiameter Slaglängd Slagvolym 2200 r/min 52 kw/71 hp 2200 r/min 47,4 kw/64,5 hp 47,4 kw/64,5 hp 105 mm 127 mm 4.4 liter Alla motoreffekter (hk) är metriska (inkluderande uppgifterna på omslagssidan). Nettoeffekterna är testade vid de referensförhållanden som gäller för den angivna standarden. Angiven nettoeffekt är den effekt som är tillgänglig på svänghjulet när motorn är utrustad med generator, luftrenare, ljuddämpare och fläkt. Drivsystemet är av hydrosttisk typ med sluten krets. Systemet driver bakhjulen med en variabel axialkolvpump och tvådeplacements axialkolvmotorer direkt splinesmonterade mot en servoassisterad tvåstegs växellåda. Detaljer Framdrivningspumpen är steglöst variabel och elektroniskt styrd med justerbara start- och stoppreglage. Framhjulsdrivhjälpen (tillval) ökar dragkraften att påverka en hydraulcylinder. Självlåsande differential (behovsstyrt 100% låsande differentialsystem) och slutreduktionsväxlar i oljebad ger effektiv drift med lågt underhållsbehov. Fyra hastighetsområden (framåt och bakåt) Läggning (1:a växeln) 0-40 m/min Läggning (2:a växeln) 0-85 m/min Transport (3:e växeln) 0-10 kph Transport (4:e växeln) 0-16 kph Hydrauliskt servostyrsystem ger smidig styrning med en ratt som kräver låg ansträngning. Detaljer En ratt av biltyp används för att styra läggaren. Ratten kontrollerar de fyra framhjulen genom en kontrollerbar hydraulcylinder. De fyra främre styrhjulen är parvis monterade på oscillerande boggier, vilket ger maximal markkontakt och mjuk körning även i ojämn terräng. Bakdäckens breda mönster säkerställer optimal manövrerbarhet och hög dragkraft på alla typer av underlag och lutningar Svängradie Minimum 3000 mm Upphängning Bromsar Elektriskt system Fyra styrande främre boggiehjul, två per sida, tandemmonterade på boggieaxlar, jämnar ut marktrycket. Drivdäck (sand ribbade, vätskefyllda) 2x 365/80 R20 Styrhjul (genomgjutet gummi) 4X 455 mm X 260 mm Hjulbas 1615 mm Primärbroms Detaljer Ett slutet hydrostatiskt system ger dynamisk bromsning under normal drift. Parkeringsbroms Detaljer Hydrostatdriften fungerar som servicebroms och ansätts hydrauliskt och proportionellt med en bromspedal bredvid förarplatsens kontrollkonsol. Nöd- och parkeringsbromsar är mekaniska flerlamellbromsar med fjäderansättning. Parkeringsbromsen ansätts automatiskt när maskinen är i stand-by läget. När så krävs kan bromsarna frigöras manuellt. Det 12-volts elektriska likströmssystemet är konstruerat för förbättrad hållbarhet, driftsäkerhet och enkel service. Ett 12-volt batteri och en 14-volt, 75-amp generator används i systemet. Detaljer Ledningskablagen är omflätade med vinylklädda nylonnät för att förbättra den totala isoleringen av det elektriska systemet och skydda mot nötning. Som tillval finns en ombordmonterad generator när AP300 är utrustad med AS3173 elektrisk screed. Generatorn ger 12 kw uteffekt för screeduppvärmning, 220 V för belysningssystemet och 1.5 kw elektrisk effekt för extra utrustningar. 10 AP300 Asfaltläggare specifikationer

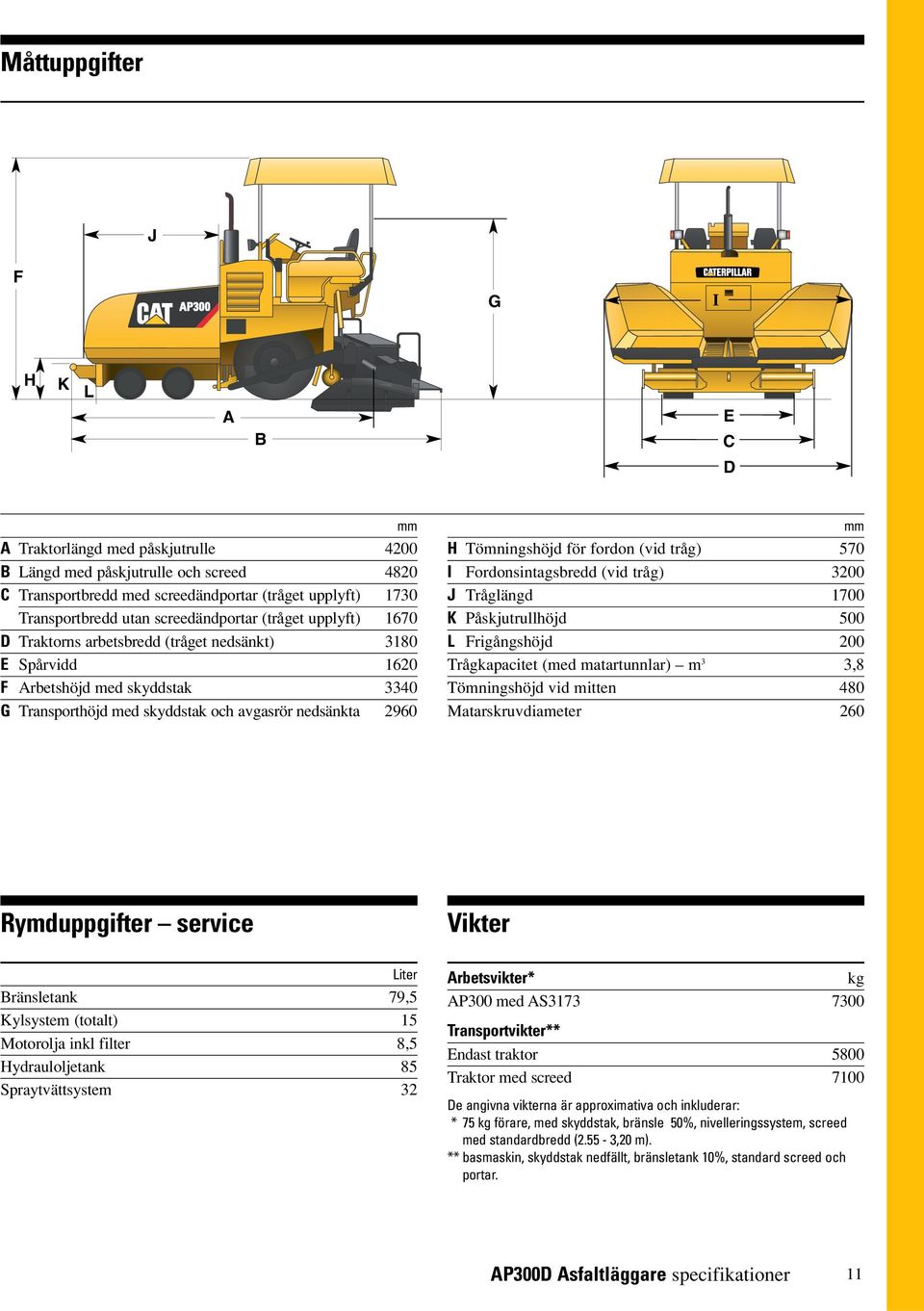

11 Måttuppgifter J F AP300 G I H K L A B E C D mm A Traktorlängd med påskjutrulle 4200 B Längd med påskjutrulle och screed 4820 C Transportbredd med screedändportar (tråget upplyft) 1730 Transportbredd utan screedändportar (tråget upplyft) 1670 D Traktorns arbetsbredd (tråget nedsänkt) 3180 E Spårvidd 1620 F Arbetshöjd med skyddstak 3340 G Transporthöjd med skyddstak och avgasrör nedsänkta 2960 mm H Tömningshöjd för fordon (vid tråg) 570 I Fordonsintagsbredd (vid tråg) 3200 J Tråglängd 1700 K Påskjutrullhöjd 500 L Frigångshöjd 200 Trågkapacitet (med matartunnlar) m 3 3,8 Tömningshöjd vid mitten 480 Matarskruvdiameter 260 Rymduppgifter service Liter Bränsletank 79,5 Kylsystem (totalt) 15 Motorolja inkl filter 8,5 Hydrauloljetank 85 Spraytvättsystem 32 Vikter Arbetsvikter* kg AP300 med AS Transportvikter** Endast traktor 5800 Traktor med screed 7100 De angivna vikterna är approximativa och inkluderar: * 75 kg förare, med skyddstak, bränsle 50%, nivelleringssystem, screed med standardbredd (2.55-3,20 m). ** basmaskin, skyddstak nedfällt, bränsletank 10%, standard screed och portar. AP300D Asfaltläggare specifikationer 11

12 AP300 Asfaltläggare HWHG3660 (04/2009) hr För mer fullständig information om Cat produkter, återförsäljarservice och branschlösningar, besök oss på vår webbplats Rätt till ändring av material och specifikationer utan föregående meddelande förbehålles. Maskiner som visas på bilderna kan inkludera extra utrustningar. Konsultera din Caterpillar återförsäljare beträffande tillgängliga alternativa och extra utrustningar Caterpillar Alla rättigheter förbehålles CAT, CATERPILLAR, deras respektive logotyper, "Caterpillar Yellow" och "POWER EDGE" såväl som företagets och produkternas identitet som häri används, är varumärken för Caterpillar och får inte användas utan medgivande.
