1 PRODUKTKATALOG LED BLIXTLJUS & SIREN BELYSNINGSKOMPONENTER SKYLT- & DEKORATIONSBELYSNING

2 PRODUKTKATALOG LED BLIXTLJUS & SIREN BELYSNINGSKOMPONENTER SKYLT- & DEKORATIONSBELYSNING

3 Innehåll LED LED flex Kallvit... 8 LED flex Kallvit... 9 LED flex Kallvit IP Tillbehör (5 pk.)... 9 LED flex Varmvit LED flex Varmvit LED flex Varmvit IP Tillbehör (5 pk.) LED flex RGB LED flex RGB 24V Tillbehör (5 pk.) Aluminiumprofiler för LED stripes, 2000 mm Slim Inline Aluminiumprofil Round Inline Aluminiumprofil Slim Inline LED armaturer 24V Val av LED drivare LED driver Jolly LED driver DC 6W Micro JOLLY LED driver Jolly MD LED driver Jolly HV LED driver Jolly Maxi LED driver Jolly Mini LED driver EFUR 20W LED driver Jolly Maxi DALI DMX Controller (DimWheel) LED driver LINEARdrive 100S LED driver LINEARdrive 100M LED driver LINEARdrive AC LED driver LINEARdrive DC LED driver LINEARdrive DC LED driver EFU 20W LED driver KLP 25W 12V LED driver KLP 25W 24V LED driver KLP 50W 24V LED driver OWP 100W LED driver VST 150W LED driver Bull/U 4W LED driver STM/U 6W LED driver EFU 20W 12V LED driver EFU 20W 24V LED driver VST 70W 12V LED driver VST 70W 24V LED driver ST2 70W 12V IP LED driver ST2 70W 24V IP LED driver ST2 150W 24V IP Blixtljus & siren LP Xenon LP4XMV/ Tillbehör LT Xenon LT4XMV/5 och LT3X230/5 ac Tillbehör Banshee Excel CH Tillbehör Banshee Excel Lite CHX Xenon Tillbehör Belysningskomponenter Elektronisk reaktor för T5 lysrör Elektronisk reaktor för T5 lysrör Elektronisk reaktor för T5 lysrör Dimbar med 1-10V Elektronisk reaktor för T5 lysrör Dimbar med Dali Elektronisk reaktor för T8 lysrör Elektronisk reaktor för T8 lysrör Dimbar med 1-10V Elektronisk reaktor för kompaktlysrör Elektronisk MULTI-reaktor för kompaktlysrör Elektronisk MULTI-reaktor för kompaktlysrör Multi adapt Elektronisk MULTI-reaktor reaktor för kompaktlysrör, dimbar med 1-10V Elektronisk MULTI-reaktor för kompaktlysrör, dimbar med DALI Magnetiska reaktorer för T5 och Kompaktlysrör Magnetiska reaktorer för T8 lysrör Magnetiska reaktorer för Kvicksilverlampor (HM) Magnetiska reaktorer för Högtrycksnatrium (HS) Magnetisk reaktor för högtrycksnatrium (HS) Magnetiska reaktorer för metallhalogenlampor (HI) Magnetiska reaktorer för metallhalogenlampor (HI) NI Tändapparat Kondensatorer Lågvolts transformatorer BLU 150 Impulsdimming BLU 210/160 DALI Light 70/ Kvick-Loss Glimtändare G13 Lysrörshållare G13 Lysrörshållare G13 Lysrörshållare G13 Lysrörshållare Tändarhållare

4 G5 Lysrörshållare G5 Lysrörshållare G5 Lysrörshållare G10Q Lysrörshållare GR8 Lysrörshållare GR10Q Lysrörshållare G23 Lysrörshållare G24 Lysrörshållare G24 Lysrörshållare G7 Lysrörshållare G11 Lysrörshållare G11 Lysrörshållare G4 Lamphållare GU 5,3 Lamphållare GY6,35 Lamphållare G9 Lamphållare GU10 Lamphållare R7S / RX7S Lamphållare G12 Lamphållare PG12-1 Lamphållare Kopplingsplintar Ledningar PL-ledning Ledning Armaturledning Upphäng Wireupphäng för takkrok 2x1 m Wireupphäng 2x1m med takkopp upphäng Wireupphäng 2x2m för takkrok Wireupphäng för T-profil 2x1 m Paguro Kopplingsdosa Pan-Ty Vit Nylon Pan-Ty Svart Nylon Pan-Steel Rostfritt AISI Monteringsverktyg AGRO Syntec förskruvningar PA6, Halogenfria AGRO Syntec MS förskruvningar Nickel pläterad mässing.107 SKYLT- & DEKOR ATIONSBELYSNING ACT strålkastare MIG strålkastare MX70, MX70C och MX500 strålkastare Server/Day-M skyltarmatur Server/JMX skyltarmatur Day-M skyltarmatur Drifts -och energiberäkningar Server/Day-M 70W Frontline skyltarmatur Minintesa armatur Round 15W LED strålkastare med IR- sensor LED strålkastare 25W IP LED strålkastare 48W IP LED strålkastare 83W IP LED strålkastare 120W IP Fabel LED skyltstrålkastare Frontline LED LEDskenor LEDskena MEDIUM LEDskena LARGE LEDskena XL LEDskena XL Server Day LED 20W Server Day LED 45W Beskrivning av IP grader Försäljning och inköp Anteckningar

5 Kära kund «Nöjda kunder är grundläggande för vår existens» Vanpee har därför starkt fokus på produkt, service, miljö och energibesparing. I denna katalog hittar du våra mest sålda produkter, men produktsortimentet är mycket större. Ta kontakt med oss om ni saknar något. På miljövänliga, energiekonomiska produkter och lösningar ställs det större och större krav på, här hittar du komponenter som bidrar till att reducera energi och driftskostnader betydligt. Med vänlig hälsning Vanpee Håkan Donnerlid 4

6 LED

7 LED 6

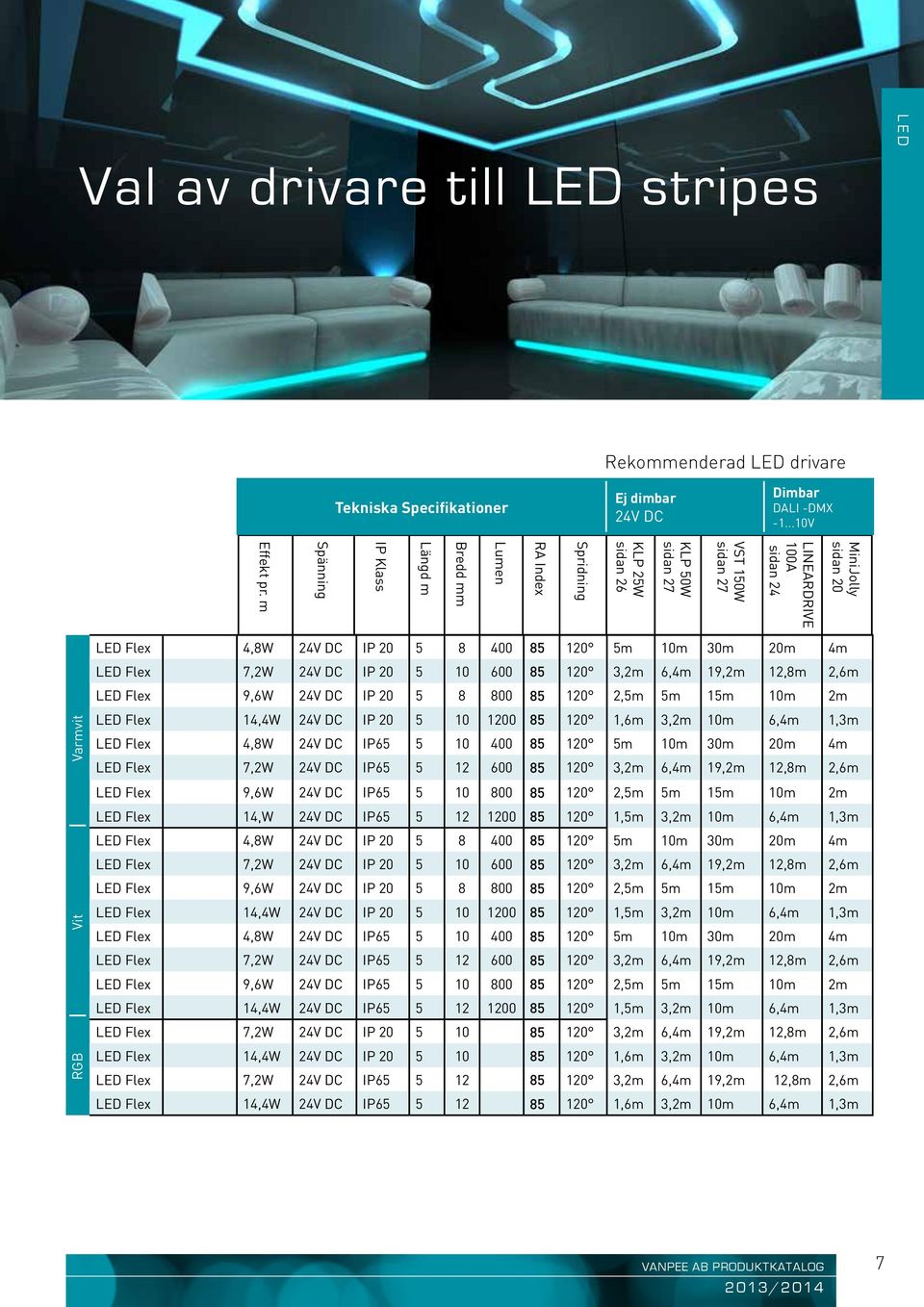

8 Val av drivare till LED stripes LED Rekommenderad LED drivare Tekniska Specifikationer Ej dimbar 24V DC Dimbar DALI -DMX V MiniJolly sidan 20 LINEARDRIVE 100A sidan 24 VST 150W sidan 27 KLP 50W sidan 27 KLP 25W sidan 26 Spridning RA Index Lumen Bredd mm Längd m IP Klass Spänning Effekt pr. m Varmvit Vit RGB LED Flex 4,8W 24V DC IP m 10m 30m 20m 4m LED Flex 7,2W 24V DC IP ,2m 6,4m 19,2m 12,8m 2,6m LED Flex 9,6W 24V DC IP ,5m 5m 15m 10m 2m LED Flex 14,4W 24V DC IP ,6m 3,2m 10m 6,4m 1,3m LED Flex 4,8W 24V DC IP m 10m 30m 20m 4m LED Flex 7,2W 24V DC IP ,2m 6,4m 19,2m 12,8m 2,6m LED Flex 9,6W 24V DC IP ,5m 5m 15m 10m 2m LED Flex 14,W 24V DC IP ,5m 3,2m 10m 6,4m 1,3m LED Flex 4,8W 24V DC IP m 10m 30m 20m 4m LED Flex 7,2W 24V DC IP ,2m 6,4m 19,2m 12,8m 2,6m LED Flex 9,6W 24V DC IP ,5m 5m 15m 10m 2m LED Flex 14,4W 24V DC IP ,5m 3,2m 10m 6,4m 1,3m LED Flex 4,8W 24V DC IP m 10m 30m 20m 4m LED Flex 7,2W 24V DC IP ,2m 6,4m 19,2m 12,8m 2,6m LED Flex 9,6W 24V DC IP ,5m 5m 15m 10m 2m LED Flex 14,4W 24V DC IP ,5m 3,2m 10m 6,4m 1,3m LED Flex 7,2W 24V DC IP ,2m 6,4m 19,2m 12,8m 2,6m LED Flex 14,4W 24V DC IP ,6m 3,2m 10m 6,4m 1,3m LED Flex 7,2W 24V DC IP ,2m 6,4m 19,2m 12,8m 2,6m LED Flex 14,4W 24V DC IP ,6m 3,2m 10m 6,4m 1,3m 7

9 LED LED flex Kallvit LED flex Kallvit är en låg spänning (24V) LED-list som används som dekorationsbelysning. Den levereras i fyra olika nivåer av ljusstyrka och är dimbara. Installationen görs enkelt med 3M dubbelhäftande tejp på baksidan, och Stripen kan klippas på markerade linjer var 5 cm vilket gör anpassning lätt. Passar också i våra aluminiumprofiler. Teknisk information Input: 24V DC Strålningsvinkel: 120 gr. Livslängd: < t 8

10 LED flex Kallvit Färgtemp. Lumen/m Effekt LED dioder pr./m Bredd LED 6000K 400 4,8W 60 stk/m 8 mm 6000K 600 7,2W 60 stk/m 10 mm 6000K 800 9,2W 120 stk/m 8 mm 6000K ,4W 120 stk/m 10 mm LED flex Kallvit IP65 Färgtemp. Lumen/m Effekt LED dioder pr./m Bredd 6000K 400 4,8W 60 stk/m 10 mm 6000K 600 7,2W 60 stk/m 12 mm 6000K 800 9,2W 120 stk/m 10 mm 6000K ,4W 120 stk/m 12 mm Tillbehör (5 pk.) Skarvkontakt Klarar både 8 och 10 mm bredd 100 cm Anslutningskontakt 20cm Skarvkontakt 9

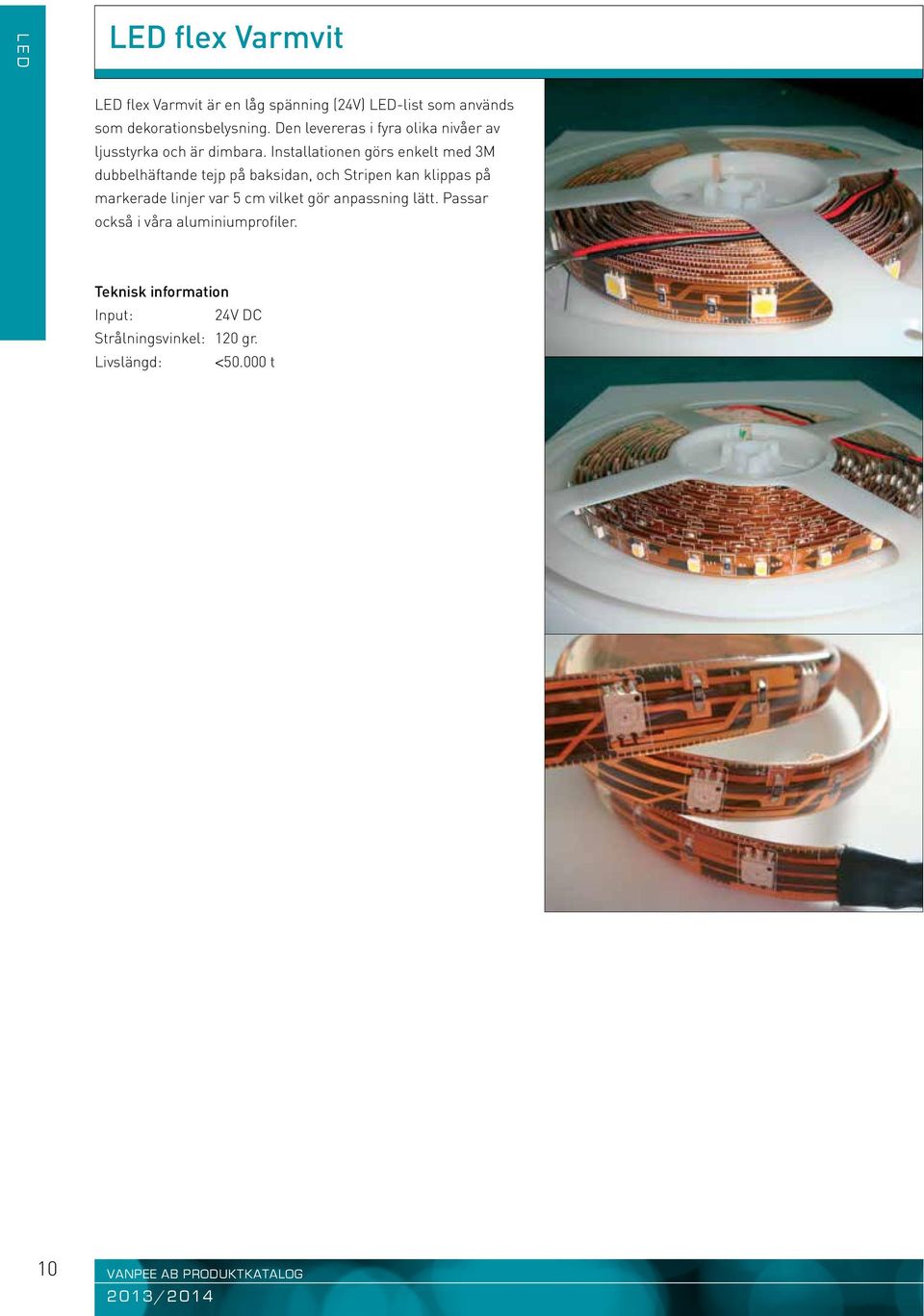

11 LED LED flex Varmvit LED flex Varmvit är en låg spänning (24V) LED-list som används som dekorationsbelysning. Den levereras i fyra olika nivåer av ljusstyrka och är dimbara. Installationen görs enkelt med 3M dubbelhäftande tejp på baksidan, och Stripen kan klippas på markerade linjer var 5 cm vilket gör anpassning lätt. Passar också i våra aluminiumprofiler. Teknisk information Input: 24V DC Strålningsvinkel: 120 gr. Livslängd: < t 10

12 LED flex Varmvit Färgtemp. Lumen/m Effekt LED dioder pr./m Bredd LED 3000K 400 4,8W 60 stk/m 8 mm 3000K 600 7,2W 60 stk/m 10 mm 3000K 800 9,2W 120 stk/m 8 mm 3000K ,4W 120 stk/m 10 mm LED flex Varmvit IP65 Färgtemp. Lumen/m Effekt LED dioder pr./m Bredd 3000K 400 4,8W 60 stk/m 10 mm 3000K 600 7,2W 60 stk/m 12 mm 3000K 800 9,2W 120 stk/m 10 mm 3000K ,4W 120 stk/m 12 mm Tillbehör (5 pk.) Skarvkontakt Klarar både 8 och 10 mm bredd 100 cm Anslutningskontakt 20cm Skarvkontakt 11

13 LED LED flex RGB LED flex RGB är en låg spänning (24V) LED-list som används som dekorationsbelysning. Den levereras i fyra olika nivåer av ljusstyrka och är dimbara. Installationen görs enkelt med 3M dubbelhäftande tejp på baksidan, och Stripen kan klippas på markerade linjer var 5 cm vilket gör anpassning lätt. Passar också i våra aluminiumprofiler. Teknisk information Input: Effekt: Antal LED pr. meter: Strålningsvinkel: Livslängd: 24V DC 7,2W/ 14,4W per meter 7,2W=30/ 14,4W= gr. < t 12

14 LED flex RGB 24V Effekt Bredd 7,2W 10 mm LED 14,4W 10 mm 7,2W IP mm 14,4W IP mm Tillbehör (5 pk.) Skarvkontakt 20cm Skarvkontakt 10 cm Anslutningskontakt 13

15 LED Inline aluminiumprofiler och armaturer Aluminiumprofiler för LED stripes, 2000 mm Slim Inline Aluminiumprofil Längd: 2000 mm Höjd: 8 mm Bredd: 18 mm Slim är vårt smidiga allround profil, som med sina smala mått är mycket lätt att installera. Profilerna levereras med: Profilen snäpper lätt på de medföljande monteringsfästena Gavlar Opal och klar kupa Dimmer och drivar kan även levereras med armaturen Round Inline Aluminiumprofil Längd: 2000 mm Höjd: 16 mm Bredd: 16 mm Round är vår runda profil, särskilt lämplig i hörnen nedanför skåp, hyllor etc. Profilerna levereras med: Profilen snäpper lätt på de medföljande monteringsfästena Gavlar Opal och klar kupa Dimmer och drivar kan även levereras med armaturen 14

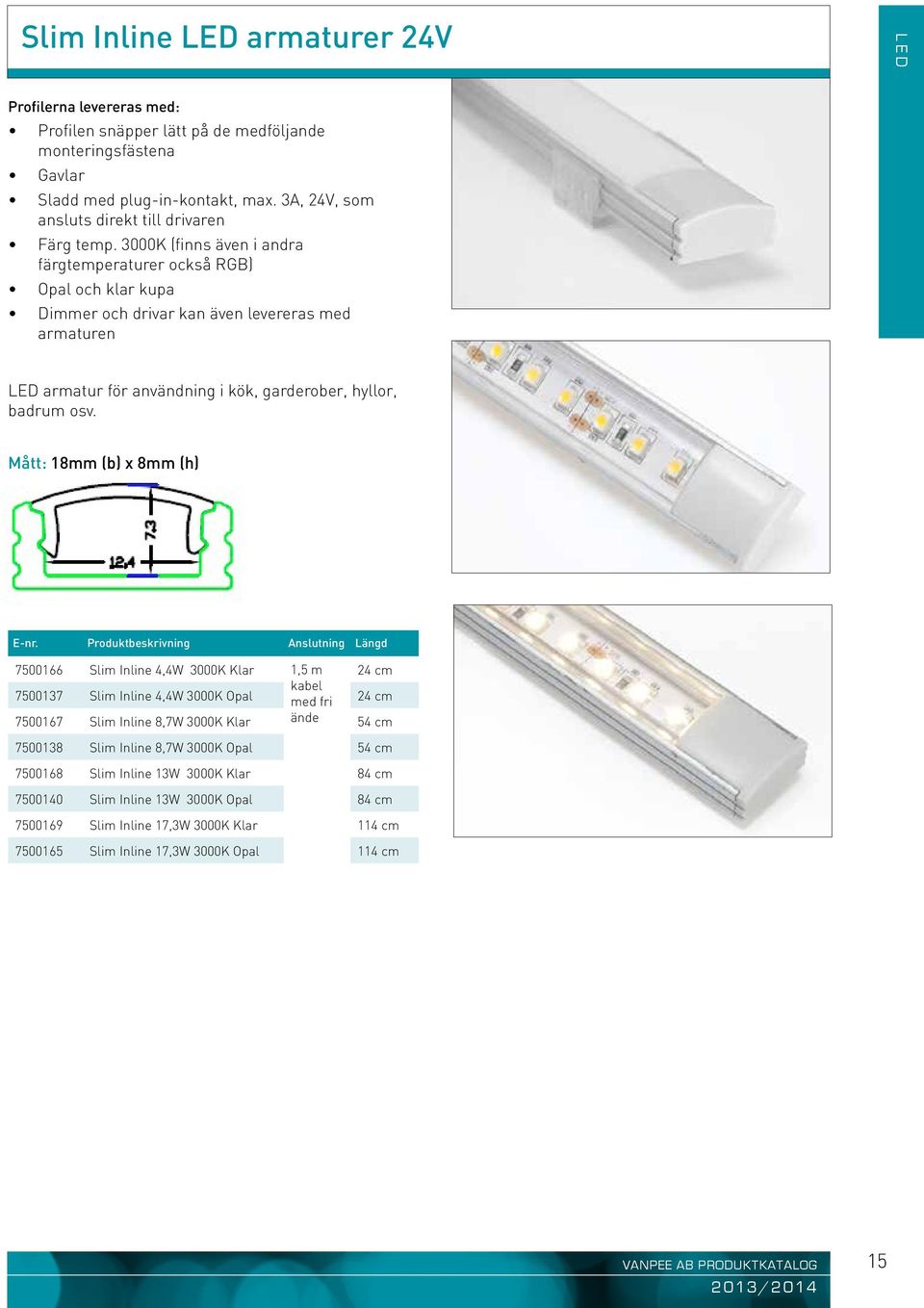

16 Slim Inline LED armaturer 24V LED Profilerna levereras med: Profilen snäpper lätt på de medföljande monteringsfästena Gavlar Sladd med plug-in-kontakt, max. 3A, 24V, som ansluts direkt till drivaren Färg temp. 3000K (finns även i andra färgtemperaturer också RGB) Opal och klar kupa Dimmer och drivar kan även levereras med armaturen LED armatur för användning i kök, garderober, hyllor, badrum osv. Mått: 18mm (b) x 8mm (h) E-nr. Produktbeskrivning Anslutning Längd Slim Inline 4,4W 3000K Klar 1,5 m 24 cm Slim Inline 4,4W 3000K Opal kabel med fri 24 cm Slim Inline 8,7W 3000K Klar ände 54 cm Slim Inline 8,7W 3000K Opal 54 cm Slim Inline 13W 3000K Klar 84 cm Slim Inline 13W 3000K Opal 84 cm Slim Inline 17,3W 3000K Klar 114 cm Slim Inline 17,3W 3000K Opal 114 cm 15

17 LED Val av LED drivare Konstant ström Konstant spänning Kontroll & Dimning RGB IR DMX DALI PUSH V 48V 28V 24V 12V 10V 8V 2100mA 1400mA 1050mA 900mA 700mA 500mA 350mA 250mA Produktnamn E-nummer MaxiJolly MaxiJolly DALI MiniJolly MicroJolly MultiJolly Jolly HV EFU 20W EFU 20W VST 70W VST 70W STM/U LINEARdrive 100S BULL LINEARdrive 100M KAI 25W KAI 50W ST1 70W IP 67 ST1 70W IP 67 LINEARdrive 100A LINEARdrive 100M LINEARdrive 100S LINEARdrive 180D LINEARdrive 720D VST 150W KLP 25W OWP 100W IP 65 EFUR 20W 16

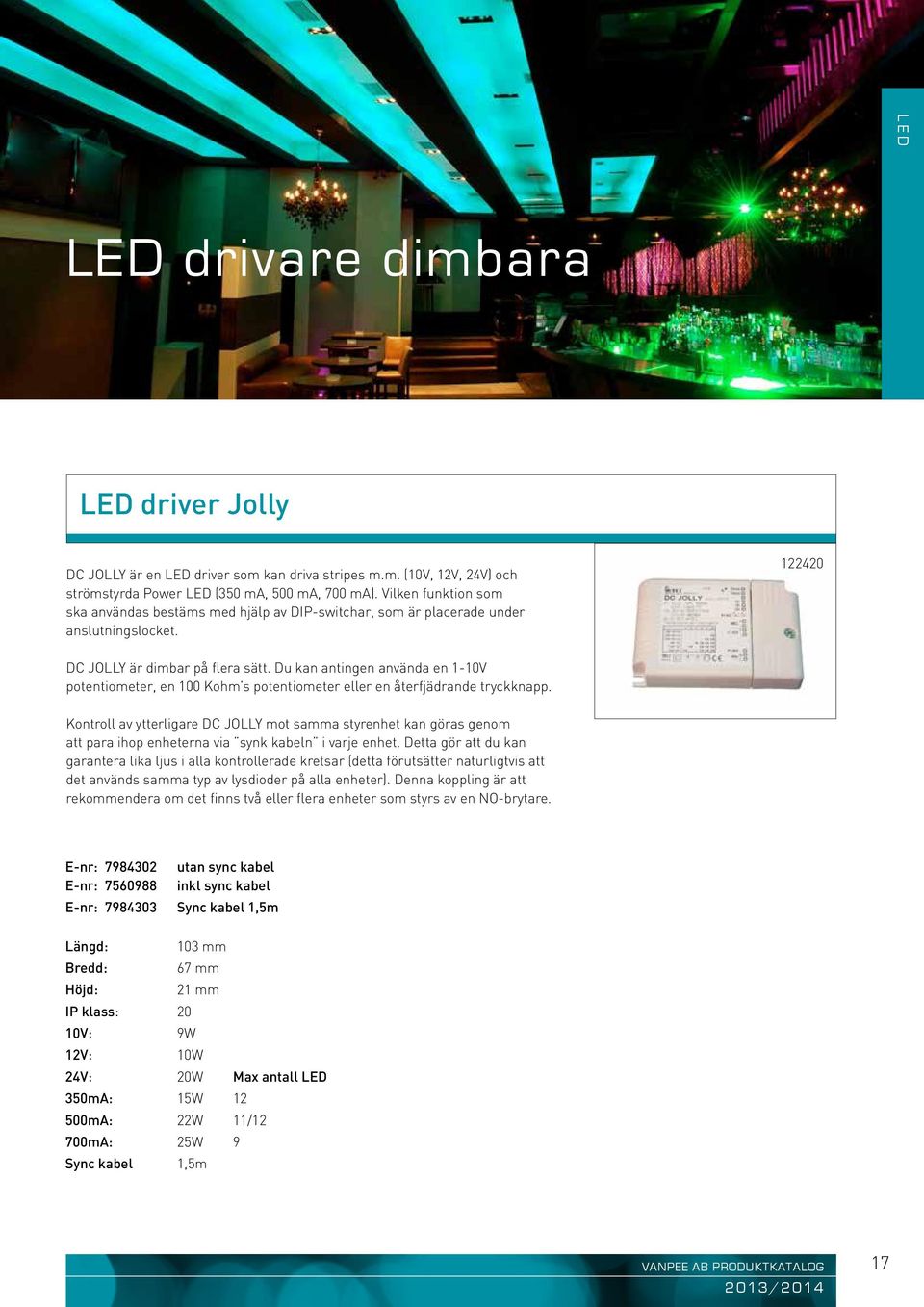

18 LED LED drivare dimbara LED driver Jolly DC JOLLY är en LED driver som kan driva stripes m.m. (10V, 12V, 24V) och strömstyrda Power LED (350 ma, 500 ma, 700 ma). Vilken funktion som ska användas bestäms med hjälp av DIP-switchar, som är placerade under anslutningslocket DC JOLLY är dimbar på flera sätt. Du kan antingen använda en 1-10V potentiometer, en 100 Kohm s potentiometer eller en återfjädrande tryckknapp. Kontroll av ytterligare DC JOLLY mot samma styrenhet kan göras genom att para ihop enheterna via synk kabeln i varje enhet. Detta gör att du kan garantera lika ljus i alla kontrollerade kretsar (detta förutsätter naturligtvis att det används samma typ av lysdioder på alla enheter). Denna koppling är att rekommendera om det finns två eller flera enheter som styrs av en NO-brytare. E-nr: utan sync kabel E-nr: inkl sync kabel E-nr: Sync kabel 1,5m Längd: 103 mm Bredd: 67 mm Höjd: 21 mm IP klass: 20 10V: 9W 12V: 10W 24V: 20W Max antall LED 350mA: 15W mA: 22W 11/12 700mA: 25W 9 Sync kabel 1,5m 17

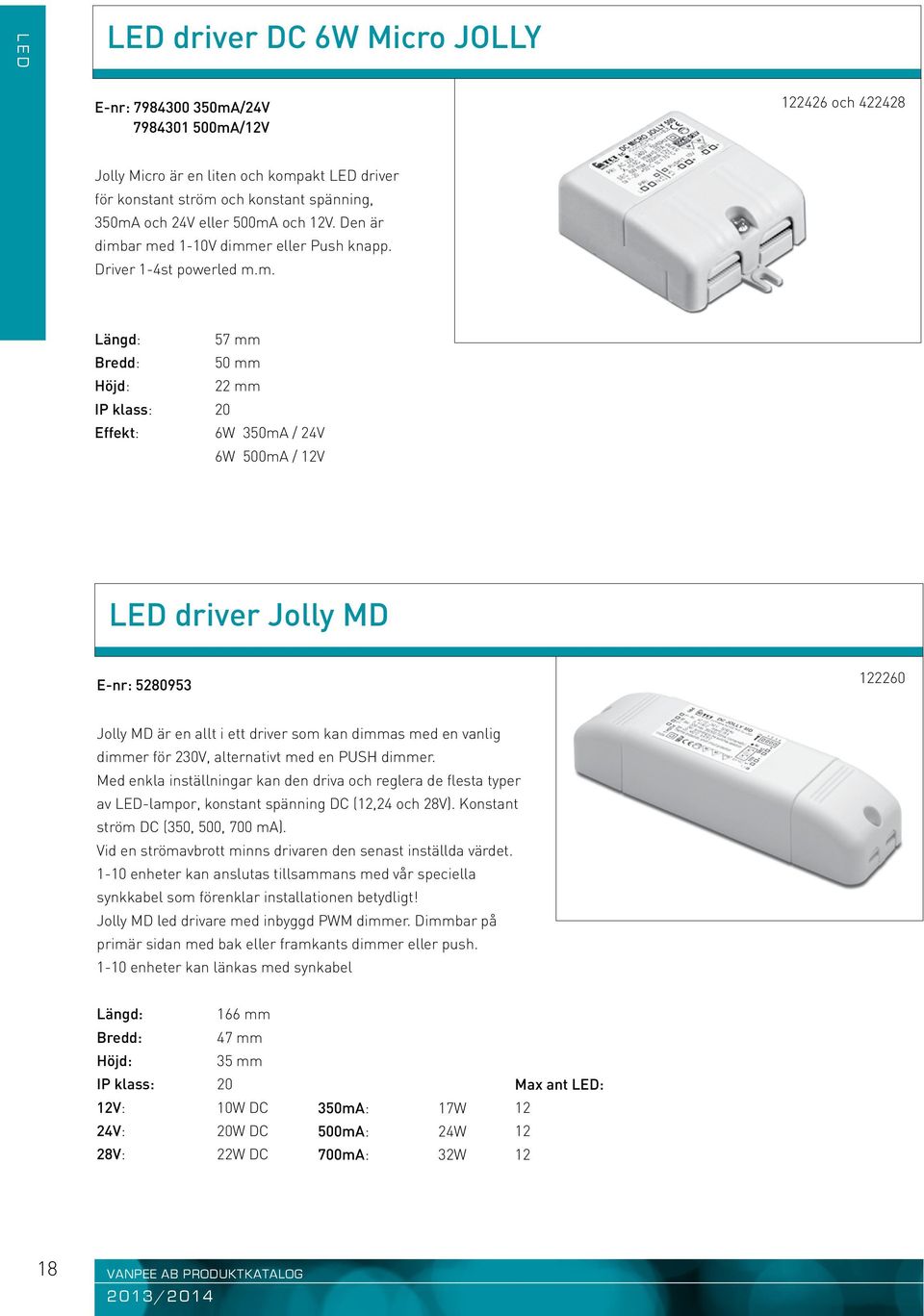

19 LED LED driver DC 6W Micro JOLLY E-nr: mA/24V mA/12V och Jolly Micro är en liten och kompakt LED driver för konstant ström och konstant spänning, 350mA och 24V eller 500mA och 12V. Den är dimbar med 1-10V dimmer eller Push knapp. Driver 1-4st powerled m.m. Längd: 57 mm Bredd: 50 mm Höjd: 22 mm IP klass: 20 Effekt: 6W 350mA / 24V 6W 500mA / 12V LED driver Jolly MD E-nr: Jolly MD är en allt i ett driver som kan dimmas med en vanlig dimmer för 230V, alternativt med en PUSH dimmer. Med enkla inställningar kan den driva och reglera de flesta typer av LED-lampor, konstant spänning DC (12,24 och 28V). Konstant ström DC (350, 500, 700 ma). Vid en strömavbrott minns drivaren den senast inställda värdet enheter kan anslutas tillsammans med vår speciella synkkabel som förenklar installationen betydligt! Jolly MD led drivare med inbyggd PWM dimmer. Dimmbar på primär sidan med bak eller framkants dimmer eller push enheter kan länkas med synkabel Längd: 166 mm Bredd: 47 mm Höjd: 35 mm IP klass: 20 12V: 10W DC 24V: 20W DC 28V: 22W DC 350mA: 500mA: 700mA: 17W 24W 32W Max ant LED:

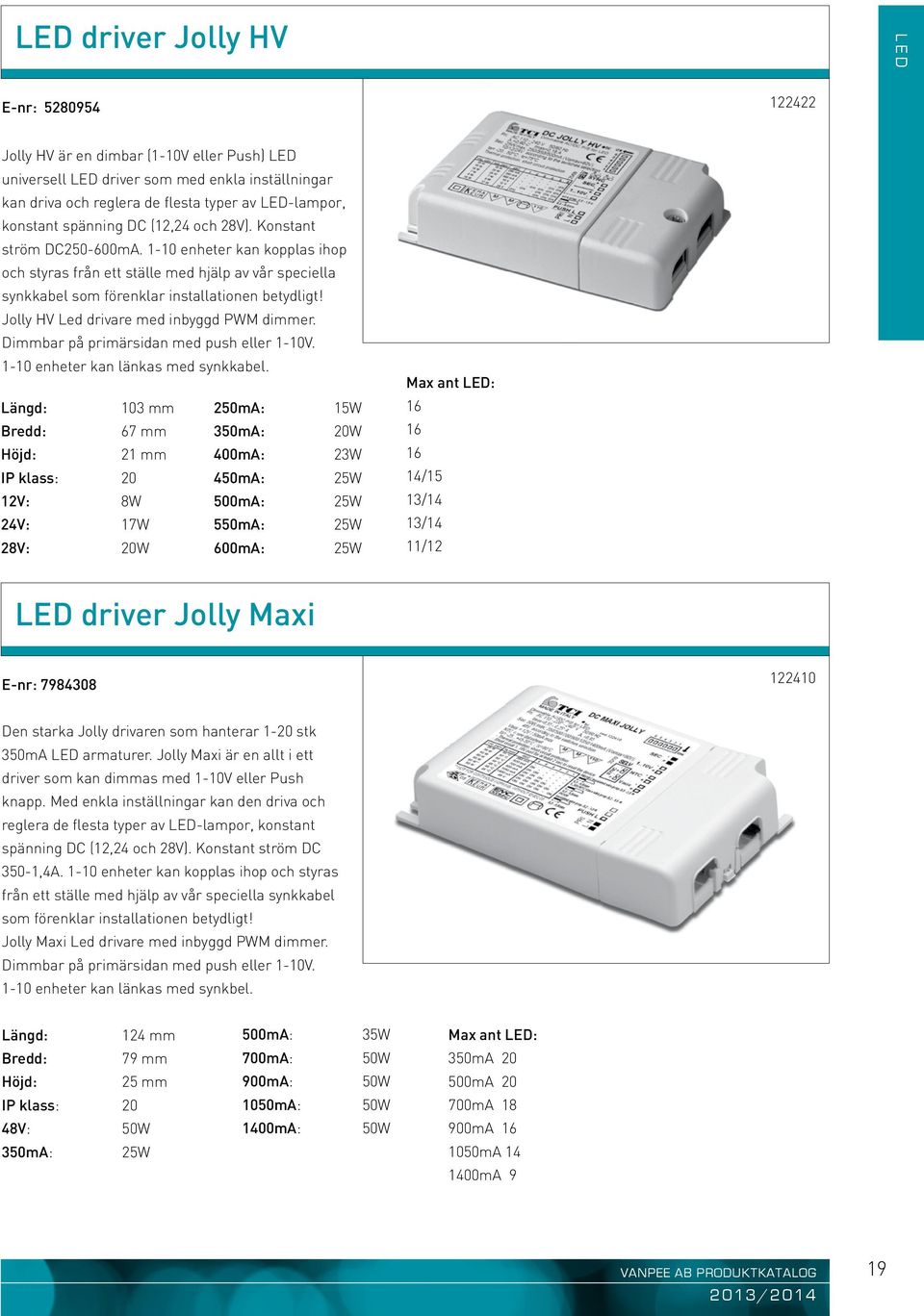

20 LED driver Jolly HV LED E-nr: Jolly HV är en dimbar (1-10V eller Push) LED universell LED driver som med enkla inställningar kan driva och reglera de flesta typer av LED-lampor, konstant spänning DC (12,24 och 28V). Konstant ström DC mA enheter kan kopplas ihop och styras från ett ställe med hjälp av vår speciella synkkabel som förenklar installationen betydligt! Jolly HV Led drivare med inbyggd PWM dimmer. Dimmbar på primärsidan med push eller 1-10V enheter kan länkas med synkkabel. Längd: 103 mm 250mA: 15W Bredd: 67 mm 350mA: 20W Höjd: 21 mm 400mA: 23W IP klass: mA: 25W 12V: 8W 500mA: 25W 24V: 17W 550mA: 25W 28V: 20W 600mA: 25W Max ant LED: /15 13/14 13/14 11/12 LED driver Jolly Maxi E-nr: Den starka Jolly drivaren som hanterar 1-20 stk 350mA LED armaturer. Jolly Maxi är en allt i ett driver som kan dimmas med 1-10V eller Push knapp. Med enkla inställningar kan den driva och reglera de flesta typer av LED-lampor, konstant spänning DC (12,24 och 28V). Konstant ström DC 350-1,4A enheter kan kopplas ihop och styras från ett ställe med hjälp av vår speciella synkkabel som förenklar installationen betydligt! Jolly Maxi Led drivare med inbyggd PWM dimmer. Dimmbar på primärsidan med push eller 1-10V enheter kan länkas med synkbel. Längd: 124 mm Bredd: 79 mm Höjd: 25 mm IP klass: 20 48V: 50W 350mA: 25W 500mA: 700mA: 900mA: 1050mA: 1400mA: 35W 50W 50W 50W 50W Max ant LED: 350mA mA mA mA mA mA 9 19

21 LED LED driver Jolly Mini E-nr: MINIJOLLY är det senaste tillskottet i JOLLY familjen.drivaren är mycket använbar och täcker ett brett spektrum av både strömkontrollerade och spänningsstyrda funktioner. Mini Jolly med inbyggd PWM dimmer. Dimmbar på primärsidan med push eller 1-10v (Går ej att koppla ihop via sync kabel). Längd: 110,4 mm Bredd: 52 mm Höjd: 22 mm IP klass: 20 10V: 9W DC 12V: 10W DC 24V: 20W DC Max ant LED: 350mA 15W mA 20W 9/10 550mA 20W 9/10 700mA 20W 6/7 850mA 20W 5/6 900mA 20W 4/5 LED driver EFUR 20W EFUR är en dimbar driver (1-10V) för 24V LED. Den har dubbla plintar på primär och sekundärsidan för enklare koppling. Spänning: 24 V Effekt: 20 W Ta: 0 0 C till C Tc: C Mått (L1,LxBxH): 136,146x55x19 20

22 LED 21

23 LED LED drivare dimbara med DALI/DMX LED driver Jolly Maxi DALI E-nr: Jolly Maxi Dali med inbyggdpwm dimmer. Jolly Maxi Dali är en allt i ett driver som kan dimmas med en 1-10V, Push eller Dali. Med enkla inställningar kan den driva och reglera de flesta typer av LED-lampor, konstant spänning DC (48V) och konstant ström DC (350, 500, 700, 900 och 1050 ma). Vid strömavbrott minns drivaren det senast inställda värdet enheter kan kopplas ihop och styras från ett ställe med hjälp av vår speciella synkkabel som förenklar installationen betydligt! Jolly Maxi Dali Led drivare med inbyggd PWM dimmer. Dimmbar på primärsidan med push, 1-10V eller Dali enhter kan länkas med sync kabel. Längd: 124 mm Bredd: 79 mm Höjd: 25 mm IP klass: 20 48V: 50W DC 350mA: 500mA: 700mA: 900mA: 1050mA: 1-20stk 1-20stk 1-18stk 1-16stk 1-14stk 22

24 DMX Controller (DimWheel) LED DMX kompatibel Dimmer / controller DimWheel Colour dimmar och färgkontrollerar RGBW och färgtemperatur på LED stripes m.m i kombination med eldoled drivare och controllers. Controllern programmeras via DIP-switcher för olika hanterings alternativ, kan även programmeras med Toolbox som är en fri programvara för Mac och PC. Det är färgkodade anslutningar i hela eldoled serien som gör anslutningen mycket enkel. LED driver LINEARdrive 100S DALI/DMX 4x12/24V 100W LINEARdrive 100S är en AC Led drivare med integrerad styrning för DMX/RDM, DALI och 0-10V. Tekniska data: Input Ingång: VAC 120V/60Hz - 230V/50Hz - 277V/60Hz 50/60Hz Output 12 eller 24 VDC, valbart via DIP-switch på drivaren 100W över fyra utgångar LED driver LINEARdrive 100M DALI/DMX 4x12/24V 100W LINEARdrive 100M är en AC Leddrivare med integrerad styrning för DMX/RDM, DALI och 0-10V. Tekniska data: Input Ingång: VAC 120V/60Hz - 230V/50Hz - 277V/60Hz 50/60Hz Output 12 eller 24 VDC, valbart via DIP-switch på drivaren 100W över fyra utgångar 23

25 LED LED driver LINEARdrive AC 100/A, DALI/DMX 4x12/24V 100W LINEARdrive 100A är en AC driver med integrerad styrning för DMX/RDM, DALI och 0-10V. Med dragavlastare. Tekniska data: Input Ingång: VAC 120V/60Hz - 230V/50Hz - 277V/60Hz 50/60Hz Output 12 eller 24 VDC, valbart via DIP-switch på drivaren 100W över fyra utgångar LED driver LINEARdrive DC 180w DMX/0-10V,4K Drivare för färghantering i RGBW LED, används tillsammans med en power supply för LED. LINEARdrive 180D är en styrenhet som tar upp till 4x45W för DMX/0-10V OBS separat Led driver VDC Drivs 180W (separat strömförsörjning måste användas) 4 kanaler som var och en tar upp till 45W LED driver LINEARdrive DC 720w DMX/0-10V,4K Drivare för färghantering i RGBW LED, används tillsammans med en power supply för LED. LINEARdrive 720D är en styrenhet som tar upp till 4x180W för DMX/0-10V OBS separat Led driver VDC Drivs 720W (separat strömförsörjning måste användas) 4 kanaler som var och en tar upp till 144W 24

26 LED LED drivare - inte dimbara LED driver EFU 20W EFUR är en driver för 24V LED. Den har dubbla plintar på primär och sekundärsidan för enklare koppling Spänning: 24 V Effekt: 20 W Ta: 0 0C till +50 0C Tc: +75 0C Mått (L1,LxBxH): 136,146x55x19 25

27 LED LED driver KLP 25W 12V E-nr: KLP 25W är en LED driver som kan driva 12V LED upp till en maximal belastning på 25W. Drivaren levereras med dragavlastning och skruvfästning. Tekniska data: Effekt: Spänning ut: : Mått (LxBxH): 25W 12V DC 155x38x28 mm LED driver KLP 25W 24V KLP 25W är en LED driver som kan driva 24V LED upp till en maximal belastning på 25W. Drivaren levereras med dragavlastning och skruvfästning. Tekniska data: Effekt: Spänning ut: : Mått (LxBxH): 25W 24V DC 155x38x28 mm LED driver KLP 50W 24V KLP 50W är en LED driver som kan driva 24V LED upp till en maximal belastning på 50W. Drivaren levereras med dragavlastning och skruvfästning. Tekniska data: Effekt: Spänning ut: : Mått (LxBxH): 50W 24V DC 175x47x35 mm 26

28 LED driver OWP 100W LED Denna kraftfulla driver på 100W passar lika bra inomhus och utomhus, enkel anslutning och skruvfäste på drivaren. Tekniska data: Effekt: 100W IP: 65 Spänning ut: : 12V DC LED driver VST 150W VST 150W är en kraftfull LED driver på 150W. Levereras med dragavlastning och har skruvfäste. Drivaren har inbyggt skydd mot överhettning, kortslutning och överbelastning Tekniska data: Ingång: Effekt: Spänning ut: : Mått (LxBxH): V AC 150W 24V DC 240x60x49 mm 27

29 LED LED driver Bull/U 4W En LED liten driver för både konstant ström och konstant spänning Spänning/Ström: 12 V DC / 350mA Effekt: 4 W Ta: C C Tc: C Mått (BxHxL): 35x21x68 mm LED driver STM/U 6W En liten LED driver för både konstant ström och konstant spänning Spänning/Ström: 24V DC / 350 ma Effekt: 8 W Ta: C C Tc: C Mått (L1,LxBxH): 50,42x40x22 mm LED driver EFU 20W 12V EFUR är en driver för 12V LED. Den har dubbla plintar på primär och sekundärsidan för enklare koppling Spänning: 12 V Effekt: 20 W Ta: C C Tc: C Mått (L1,LxBxH): 136,146x55x19 LED driver EFU 20W 24V EFUR är en driver för 24V LED. Den har dubbla plintar på primär och sekundärsidan för enklare koppling Spänning: 24 V Effekt: 20 W Ta: C C Tc: C Mått (L1,LxBxH): 136,146x55x19 28

30 LED driver VST 70W 12V LED VST är en driver för LED stripes och LED moduler som kräver konstanspänning. Dubbla plintar på sekundärsidan Spänning: 12 V Effekt: 70 W Ta: C till C Tc: C Mått (L1,LxBxH): 231,240x60x49 LED driver VST 70W 24V VST är en driver för LED stripes och LED moduler som kräver konstanspänning. Dubbla plintar på sekundärsidan Spänning: 24 V Effekt: 70 W Ta: C till C Tc: C Mått (L1,LxBxH): 210,225x45x36 LED driver ST2 70W 12V IP67 ST2 är en driver till LED stripes och LED moduler utomhus som kräver konstanspänning. 0,5m anslutningkabel är monterad på båda sidor Spänning: 12 V Effekt: 70 W Ta: C till C Tc: C Mått (L1,LxBxH): 235,225x60,5x51 LED driver ST2 70W 24V IP67 ST2 är en driver till LED stripes och LED moduler utomhus som kräver konstanspänning. 0,5m anslutningkabel är monterad på båda sidor Spänning/Ström: 24 V DC / 2,90 A Effekt: 70 W Ta: C till C Tc: C Mått (BxHxL): 235,225x60,5x51 29

31 LED driver ST2 150W 24V IP67 En LED liten driver för konstant spänning Spänning/Ström: 24 V DC / 6,25 A Effekt: 150W Ta: C til C Tc: C Mått (L1,LxBxH): 235,225x60,5x51 30

32 Blixtljus & Siren

33 Blixtljus & Siren LP Xenon LP4XMV/2 Tekniska specifikationer: Låg strömförbrukning Multi-spänning (10-100VDC, 20-72Vac) Effekt: 2W IP-klass: IP67 Spridningsvinkel månaders garanti Finns i färgerna klar, orange och röd. E-nr Höjd Dia Infästning IP-klass Temp område Färg Typ av flash Spänning Förp LP4XMV/2 44 mm 76 mm 2 bultar (cc45mm) IP67-20 / +55 Klar Xenon 2W VDC / 20-72VAC 1 st LP4XMV/2 44 mm 76 mm 2 bultar IP67-20 / +55 Orange Xenon 2W LP4XMV/2 44 mm 76 mm 2 bultar IP67-20 / +55 Röd Xenon 2W VDC / 20-72VAC VDC / 20-72VAC 1 st 1 st Tillbehör FX2 Väggfäste E-nr: Väggfäste för LP Xenon och LT Xenon FX2 Vinkelfäste E-nr: Vinkelfäste för LP Xenon och LT Xenon Kombinationsfäste E-nr: Kombinationsfäste för Xenon LP/LT och Banshee Excel CH/CHX 32

34 LT Xenon LT4XMV/5 och LT3X230/5 ac Tekniska specifikationer: Låg strömförbrukning Multi-spänning (10-100VDC, 20-72Vac, 2-230Vac) Effekt: 5W IP-klass: IP67 Spridningsvinkel månaders garanti Blixtljus & Siren Finns i färgerna klar, orange och röd. E-nr Höjd Dia Infästning Temp område Färg Typ av flash Spänning Förp LT4XMV/5 95 mm 76 mm 2 bultar -20 / +55 Klar Xenon 5W LT4XMV/5 95 mm 76 mm 2 bultar -20 / +55 Orange Xenon 5W LT4XMV/5 95 mm 76 mm 2 bultar -20 / +55 Röd Xenon 5W VDC / 20-72VAC VDC / 20-72VAC VDC / 20-72VAC 1 st 1 st 1 st LT3X230/5 ac 95 mm 76 mm 2 bultar -20 / +55 Klar Xenon 5W 2-230VAC 1 st LT3X230/5 ac 95 mm 76 mm 2 bultar -20 / +55 Orange Xenon 5W 2-230VAC 1 st LT3X230/5 ac 95 mm 76 mm 2 bultar -20 / +55 Röd Xenon 5W 2-230VAC 1 st Tillbehör FX2 Väggfäste E-nr: Väggfäste för LP Xenon och LT Xenon FX2 Vinkelfäste E-nr: Vinkelfäste för LP Xenon och LT Xenon Kombinationsfäste E-nr: Kombinationsfäste för Xenon LP/LT och Banshee Excel CH/CHX 33

35 Blixtljus & Siren Banshee Excel CH Banshee Excel tillverkas i ABS flamskyddsmedel och finns i tre färger, vilket gör den lämplig för ett brett spektrum av larm och signalering applikationer. Banshee Excel är utrustad med en professionell kapsel driven horn. Tekniska specifikationer: 32 valbara toner - branschstandard kompatibel Mycket låg strömförbrukning EN 54-3 testade och uppfyller kraven i CPD VdS godkänd Använder enkelt tryck och vrid bajonettfattning med låsskruv Finns i tre färger - röd, vit eller grå Enkel att installera med sidan och bakifrån kabelinföring Robust två i två 2,5 mm uttag Tre valbara volymnivåer IP-klass: IP66 eller IP45 Återvinningsbar Finns i färgerna klar, orange och röd. E-nr Höjd Dia Infästning IP-klass Temp område Färg Spänning Signaler Förp BANSHEE EXCEL CH 71 mm 92 mm 2 hål + 2 spår IP45-40 / +70 Vit 9-30VDC 32 signaler i 3 ljudnivåer 1 st BANSHEE EXCEL CH 71 mm 92 mm 2 hål + 2 spår IP45-40 / +70 Grå 9-30VDC 32 signaler i 3 ljudnivåer 1 st BANSHEE EXCEL CH 71 mm 92 mm 2 hål + 2 spår IP45-40 / +70 Röd 9-30VDC 32 signaler i 3 ljudnivåer 1 st BANSHEE EXCEL CH 95 mm 92 mm 2 hål + 2 spår IP66-40 / +70 Vit 9-30VDC 32 signaler i 3 ljudnivåer 1 st BANSHEE EXCEL CH 95 mm 92 mm 2 hål + 2 spår IP66-40 / +70 Grå 9-30VDC 32 signaler i 3 ljudnivåer 1 st BANSHEE EXCEL CH 95 mm 92 mm 2 hål + 2 spår IP66-40 / +70 Röd 9-30VDC 32 signaler i 3 ljudnivåer 1 st Tillbehör Kombinationsfäste E-nr: Kombinationsfäste för Xenon LP/LT och Banshee Excel CH/CHX 34

36 Banshee Excel Lite CHX Xenon Banshee Excel Lite kombinerar estetik och resultat av Excel Siren med en mycket ljus och effektiv Xenon Beacon (CHX modell). Enheterna er tillverkad i flamskyddsmedel polymer och finns i ett urval av basfärger och upp till 5 olika linsfärger, vilket gör den lämplig för användning i brand och säkerhet anmälan samt DDA-kompatibla installationer. Blixtljus & Siren Tekniska specifikationer: 32 valbara toner - branschstandard kompatibel Mycket låg strömförbrukning EN 54-3 testade och uppfyller kraven i CPD VdS godkänd Enkel att installera med sidan och bakifrån kabelinföring Robust två i två 2,5 mm uttag Tre valbara volymnivåer IP-klass: IP66 eller IP45 Använder enkelt tryck och vrid bajonettfattning med låsskruv Tillgängliga linsfärger er röd och orange Tillgängliga basfärger er röd och vit Återvinningsbar E-nr Höjd Dia Infästning IPklass Temp omr. Färg Linsfärg Typ av flash Spänning Signaler Förp Banshee Excel Lite Chx 85 mm 92 mm 2 hål + 2 spår IP45-20 / +55 Röd Röd Xenon 1,2W 9-30VDC 32 sign. i 3 ljudnivåer 1 st Banshee Excel Lite Chx 109 mm 92 mm 2 hål + 2 spår IP66-20 / +55 Röd Röd Xenon 1,2W 9-30VDC 32 sign. i 3 ljudnivåer 1 st Banshee Excel Lite Chx 85 mm 92 mm 2 hål + 2 spår IP45-20 / +55 Röd Orange Xenon 1,2W 9-30VDC 32 sign. i 3 ljudnivåer 1 st Banshee Excel Lite Chx 109 mm 92 mm 2 hål + 2 spår IP66-20 / +55 Röd Orange Xenon 1,2W 9-30VDC 32 sign. i 3 ljudnivåer 1 st Banshee Excel Lite Chx 85 mm 92 mm 2 hål + 2 spår IP45-20 / +55 Vit Röd Xenon 1,2W 9-30VDC 32 sign. i 3 ljudnivåer 1 st Banshee Excel Lite Chx 109 mm 92 mm 2 hål + 2 spår IP66-20 / +55 Vit Röd Xenon 1,2W 9-30VDC 32 sign. i 3 ljudnivåer 1 st Banshee Excel Lite Chx 85 mm 92 mm 2 hål + 2 spår IP45-20 / +55 Vit Orange Xenon 1,2W 9-30VDC 32 sign. i 3 ljudnivåer 1 st Banshee Excel Lite Chx 109 mm 92 mm 2 hål + 2 spår IP66-20 / +55 Vit Orange Xenon 1,2W 9-30VDC 32 sign. i 3 ljudnivåer 1 st Tillbehör Kombinationsfäste E-nr: Kombinationsfäste för Xenon LP/LT och Banshee Excel CH/CHX 35

37 Blixtljus & Siren 36

38 Belysningskomponenter LYSKOMPONENTER VANPEE AS PRODUKTKATALOG 37

39 Belysningskomponenter Elektronisk reaktor för T5 lysrör MLS FR Twingle 28-80W, V, 50-60Hz Twingel 1 eller 2 lampor kan anslutas Livslängd t vid tc max 10% Överspännings skyddad upp till 350VAC/2tim Elektroniskt kontrollerad varmstart for maximal livslängd på lysröret, oberoende av antal tandningar, start tid <1 sek Flimmerfritt ljus genom högfrekvent drift Automatisk återstart efter lampbyte Automatisk avstängning vid felaktiga lysrör. Konstant ljus oberoende av spänningsvariationer Används i armaturer med skyddsklass 2 Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. EEI=A2/A2BAT E-nr Lamp typ Lamp effekt (W) Antal lysrör Produkt namn Mått (LxBxH)mm Temp omr T5 FH MLS80.1FR x30x C T5 FH /2 MLS39.1-2FR x30x C T5 FH /2 MLS80.1/54.2FR x30x C 38

40 Elektronisk reaktor för T5 lysrör BCS Primus serie och MLS serie, 14-80W, V, 50-60Hz BCS serie Prestanda, egenskaper Endast 21mm hög BCS Primus Bästa möjliga energi klassning EEI = A2BAT Används till T5 high efficiency lysrör (HQ) för optimal energibesparing. längre livslängd h vid tc max 10% Överspännings skyddad 320 VAC 48tim / 350VAC 2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Tillförlitlig tändning även vid låga temperaturer -20 c Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1,5 sek Multipower- Tecnology, för drift av olika lysrör och olika Watt men samma ECG Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. MLS serie Prestanda, egenskaper Endast 21mm hög Energi klassning EEI = A2 Multi-Lamp teknologi för automatisk lampigenkänning och optimal drift enligt IEC regler längre livslängd h vid tc max 10% Överspännings skyddad 320 VAC 48tim / 350VAC 2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Tillförlitlig tändning även vid låga temperaturer -20 c Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. Belysningskomponenter E-nr Lamp typ Lamp effekt (W) Antal lysrör Produkt namn Mått (LxBxH)mm Temp omr T5 FH BCS35.1FX x30x C T5 FH BCS35.2FX x30x C T5 FH MLS54.2F X30X C T5 FH 14 3/4 BCS14.3-4FR x30x C T5 FH 21 2 MLS54.2F X30X C T5 FH 28 2 MLS54.2F X30X C T5 FH 35 2 MLS54.2F X30X C T5 FQ 24,39 1 BCS39.1FX x30x C T5 FQ 24, 39 2 BCS39.2FX x30x C T5 FQ 24 2 MLS54.2F X30X C T5 FQ 39 2 MLS54.2F X30X C T5 FQ 49 1 BCS49.1FX x30x C T5 FQ 49 2 BCS49.2FX x30x C T5 FQ 49 2 MLS54.2F X30X C T5 FQ 54 1 BCS54.1FX x30x C T5 FQ 54 2 BCS54.2FX x30x C T5 FQ 54 2 MLS54.2F X30X C T5 FQ 80 1 BCS80.1FX x30x C 39

41 Belysningskomponenter Elektronisk reaktor för T5 lysrör Dimbar med 1-10V BCD T5 serie 14-80W, V, 50-60Hz BCD T5 serie Prestanda, egenskaper Reglerbar med 1-10V Reglerområde 1-100% Endast 21mm hög Livslängd h vid tc max 10% Överspännings skyddad upp till 350VAC 2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1,5 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. och förbud mot störningar. EEI=A1 E-nr Lamp typ Lamp effekt (W) Antal lysrör Produkt namn EEI Mått (LxBxH)mm Temp omr T5 FH BCD35.1F V A1 360X30X C T5 FH BCD35.2F V A1 425X30X C T5 FQ 24, 39 1 BCD39.1F V A1 360X30X C T5 FQ 24, 39 2 BCD39.2F V A1 425X30X C T5 FQ 49 1 BCD49.1F V A1 360X30X C T5 FQ 49 2 BCD49.2F V A1 425X30X C T5 FQ 54 1 BCD54.1F V A1 360X30X C T5 FQ 54 2 BCD54.2F V A1 425X30X C T5 FQ 80 1 BCD80.1F V A1 360X30X C T5 FQ 80 2 BCD80.2F V A1 425X30X C 40

42 Elektronisk reaktor för T5 lysrör Dimbar med Dali BCD TC serie och MLD serie, V, 50-60Hz MLD DALI serie Prestanda, egenskaper Reglerbar med Dali eller Push dimning Reglerområde 1-100% Livslängd h vid tc max 10% Överspännings skyddad upp till 380VAC Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. EEI=A1 Belysningskomponenter E-nr Lamp typ Lamp effekt (W) Antal lysrör Produkt namn Mått (LxBxH)mm Temp omr T5 FQ 28 1 MLD54.1F-01 DALI/Push 360X30X C T5 FQ 35 1 MLD80.1F-01 DALI/Push 360X30X C T5 FQ 49 1 MLD80.1F-01 DALI/Push 360X30X C T5 FQ 54 1 MLD54.1F-01 DALI/Push 360X30X C T5 FQ 80 1 MLD80.1F-01 DALI/Push 360X30X C T5 FQ 35 1 MLD80.1F V 360X30X C T5 FQ 49 1 MLD80.1F V 360X30X C T5 FQ 80 1 MLD80.1F V 360X30X C T5 FQ 14 2 MLD39.2FR-11 DALI/Push 360X30X C T5 FQ 21 2 MLD39.2FR-11 DALI/Push 360X30X C T5 FQ 24 2 MLD39.2FR-11 DALI/Push 360X30X C T5 FQ 39 2 MLD39.2FR-11 DALI/Push 360X30X C T5 FQ 28 2 MLD54.2FR-01 DALI/Push 360X30X C T5 FQ 35 2 MLD54.2FR-01 DALI/Push 360X30X C T5 FQ 49 2 MLD54.2FR-01 DALI/Push 360X30X C T5 FQ 54 2 MLD54.2FR-01 DALI/Push 360X30X C 41

43 Belysningskomponenter Elektronisk reaktor för T8 lysrör BCS Primus serie och MLS serie 18-58W, V, 50-60Hz BCS serie Prestanda, egenskaper Endast 21mm hög BCS Primus Bästa möjliga energi klassning EEI = A2BAT längre livslängd h vid tc max 10% Överspännings skyddad 320 VAC 48tim / 350VAC 2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Tillförlitlig tändning även vid låga temperaturer -20 c Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <2 sek Multipower- Tecnology, för drift av olika lysrör och olika Watt men samma ECG Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. MLS serie Prestanda, egenskaper 360x30x30mm Energi klassning EEI = A2 Multi-Lamp teknologi för automatisk lampigenkänning och optimal drift enligt IEC regler längre livslängd h vid tc max 10% Överspännings skyddad upp till 380V Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Tillförlitlig tändning även vid låga temperaturer -20 c Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. E-nr Lamp typ Lamp effekt (W) Antal lysrör Produktnamn Mått (LxBxH)mm Temp omr T BCS42.1/26.2LS x42x C T BCS18.1FX X30X C T BCS42.1/26.2LS x42x C T BCS18.2FX X30X C T MLS39.2S X30X C T BCS18.3-4LR X42X C T BCS18.3-4LR X42X C T BCS42.1/26.2LS x42x C T BCS36.1FX X30X C T BCS36.2FX X30X C T MLS39.2S X30X C T BCS58.1FX X30X C T BCS58.2FX X30X C 42

44 Elektronisk reaktor för T8 lysrör Dimbar med 1-10V BCD serie 18-58W, V, 50-60Hz BCD T8 serie Prestanda, egenskaper Reglerbar med 1-10V Reglerområde 1-100% Endast 21mm hög Livslängd h vid tc max 10% Överspännings skyddad upp till 350VAC 2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1,5 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. EEI=A1 Belysningskomponenter E-nr Lamp typ Lamp effekt (W) Antal lysrör Produktnamn Mått (LxBxH)mm Temp omr T BCD18.1F V 360X30X C T BCD18.2F V 425X30X C T BCD36.1F V 360X30X C T BCD36.2F V 425X30X C T BCD58.1F V 360X30X C T BCD58.2F V 425X30X C 43

45 Belysningskomponenter Elektronisk reaktor för kompaktlysrör BCS Primus serie 18-80W, V, 50-60Hz BCS serie Prestanda, egenskaper Endast 21mm hög BCS Primus Bästa möjliga energi klassning EEI = A2BAT Används till T5 high efficiency lysrör (HQ) för optimal energibesparing. längre livslängd h vid tc max 10% Överspännings skyddad 320 VAC 48tim / 350VAC 2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Tillförlitlig tändning även vid låga temperaturer -20 c Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1,5 sek Multipower- Tecnology, för drift av olika lysrör och olika Watt men samma ECG Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. E-nr Lamp typ Lamp effekt (W) Antal lysrör Modell Produktnamn Mått (LxBxH)mm TC-F, TC-L 18, 24, 36, 40 1 BCS39.1FX x30x TC-L 55 1 BCS54.1FX x30x TC-L 80 1 BCS80.1FX x30x TC-F, TC-L 18 2 BCS39.2FX x30x TC-L 55 2 BCS54.2FX x30x21 44

46 Elektronisk MULTI-reaktor för kompaktlysrör BCS TC Twingle och Linear serie 14-70W, V, 50-60Hz Belysningskomponenter BCS TC Twingle serie Prestanda, egenskaper Twingel 1eller 2 lampor kan anslutas Livslängd h vid tc max 10% Överspännings skyddad upp till 350VAC/2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1,5 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. EEI=A2 E-nr Lamp typ Lamp effekt (W) Antal lysrör Produktnamn Mått (LxBxH) TC-DD 28 1 BCS28.1Q X67X TC-DD 38 1 BCS38.1Q X67X TC-DD 55 1 BCS55.1Q X67X TC-DD /2 BCS21.1-2Q X67X T5c /2 BCS42.1/26.2Q X67X T5c 22 2 BCS42.1/26.2Q X67X T5c 40 1 BCS42.1/26.2Q X67X TC-DEL 26 1/2 BCS42.1/26.2Q X67X TC-F 18 1/2 BCS42.1/26.2Q X67X TC-F 24 1/2 BCS42.1/26.2Q X67X TC-L 18 1/2 BCS42.1/26.2Q X67X TC-L 24 1/2 BCS42.1/26.2Q X67X TC-TEL 26 1/2 BCS42.1/26.2Q X67X TC-DEL 18 1/2 BCS18.1-2Q X67X TC-TEL 18 1/2 BCS18.1-2Q X67X T5c BCS70.1/42.2Q X67X TC-TEL 32 1/2 BCS70.1/42.2Q X67X TC-TEL 42 1/2 BCS70.1/42.2Q X67X TC-TEL 57 1 BCS70.1/42.2Q X67X30 45

47 Belysningskomponenter Elektronisk MULTI-reaktor för kompaktlysrör BCS TC Twingle och Linear serie 14-70W, V, 50-60Hz BCD TC Linear serie Prestanda, egenskaper 14-42W Twingel 1eller 2 lampor kan anslutas Livslängd h vid tc max 10% Överspännings skyddad upp till 350VAC/2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1,5 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. EEI=A2 E-nr Lamp typ Lamp effekt (W) Antal lysrör Produktnamn Mått (LxBxH) TC-DEL 10 1/2 BCS21.1-2SL X42X TC-DEL 13 1/2 BCS21.1-2SL X42X TC-SE 9 1/2 BCS21.1-2SL X42X TC-SE 11 1/2 BCS21.1-2SL X42X TC-TEL 13 1/2 BCS21.1-2SL X42X TC.TEL 18 2 BCS18.1-2SL X42X TC-DEL 18 1/2 BCS18.1-2SL X42X TC-TEL 18 1/2 BCS18.1-2SL X42X T5c 22 1/2 BCS42.1/26.2LS X42X T5c 40 1 BCS42.1/26.2LS X42X TC-DEL 26 1/2 BCS42.1/26.2LS X42X TC-F 18 1/2 BCS42.1/26.2LS X42X TC-F 24 1/2 BCS42.1/26.2LS X42X TC-L 18 1/2 BCS42.1/26.2LS X42X TC-L 24 1/2 BCS42.1/26.2LS X42X TC-TEL 26 1/2 BCS42.1/26.2LS X42X TC-TEL 32, 42 1 BCS42.1/26.2LS X42X30 46

48 Multi adapt 4.1 Slår alla korta elektroniska don in i en lång en. hjälper ersätta elektroniska don i stål höljen med 30 mm bredd med kortare slag Samma fixering och ändläge som gamla don kompatibel med elektroniska don från olika tillverkare, t.ex. ABB, BAG Electronics, Helvar, Osram, Philips, TCI, Tridonic, Vossloh-Schwabe Belysningskomponenter Enkla fästvinklar Pålitlig fastsättning Verktygsfri anslutning integrerad kabeldragning Fyra fästen för att Stark vidhäftning med 3-polig plint med nyckel Färdiga kablar för fästa de sedvanliga högpresterande tejp tesa för att ansluta till elnätets enkel anslutning av nya längdkombinationer av don ACXplus kablar elektroniska don Måttskiss 47

49 Belysningskomponenter Elektronisk MULTI-reaktor reaktor för kompaktlysrör, dimbar med 1-10V BCD TC serie 14-70W, V, 50-60Hz BCD TC 1-10V serie Prestanda, egenskaper Twingel 1eller 2 lampor kan anslutas ( , , ) Reglerbar med 1-10V Reglerområde 3-100% Livslängd h vid tc max 10% Överspännings skyddad upp till 350VAC/2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1,5 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. EEI=A1 E-nr Lamp typ Lamp effekt (W) Antal lysrör Produktnamn Mått max temp T5c 22 1/2 BCD57.1/32.2Q V 103x67x T5c 40 1 BCD57.1/32.2Q V 103x67x T5c 55 1 BCD55.1Q V 103x67x T5c 60 1 BCD60.1Q V 103x67x T5c BCD57.1/32.2Q V 103x67x TC-DE 13 1/2 BCD13.1-2Q V 103x67x TC-DE 18 1/2 BCD18.1-2Q V 103x67x TC-DE 26 1/2 BCD57.1/32.2Q V 103x67x TC-F 18, 24 1/2 BCD57.1/32.2Q V 103x67x TC-F 36, 40 1 BCD36.1F V 360x30x TC-F 36, 40 2 BCD36.2F V 425X30X

50 Elektronisk MULTI-reaktor för kompaktlysrör, dimbar med DALI BCD TC DALI serie Prestanda, egenskaper Twingel 1eller 2 lampor kan anslutas Reglerbar med Dali eller (Push dimning och ) Reglerområde 3-100% Livslängd h vid tc max 10% Överspännings skyddad upp till 350VAC/2tim Flimmerfritt ljus genom högfrekvent drift Konstant ljus oberoende av spänningsvariationer Elektroniskt kontrollerad varmstart för maximal livslängd på lysröret, oberoende av antal tändningar, start tid <1,5 sek Automatisk avstängning vid felaktiga lysrör. Används i armaturer med skyddsklass 2 Automatisk återstart efter lampbyte Överensstämmande med internationella regler om säkerhet och drift, elektromagnetisk kompabilitet och förbud mot störningar. EEI=A1 Belysningskomponenter E-nr Lamp typ Lamp effekt (W) Antal lysrör Modell Mått max temp T5c 22 1/2 BCD57.1/32.2Q-01 DALI 103x67x T5c 40 1 BCD57.1/32.2Q-01 DALI 103x67x T5c 55 1 BCD55.1Q-01 DALI 123x79x T5c 60 1 BCD60.1Q-01 DALI 123x79x T5c BCD57.1/32.2Q-01 DALI 103x67x TC-DE 18 1/2 BCD18.1-2Q-01 DALI 103x67x TC-DE, TC-TE, TC-L/F /2 BCD57.1/32.2Q-01 DALI 103x67x TC-TE 32 2 BCD57.1/32.2Q-01 DALI 103x67x TC-TE 42 1 BCD57.1/32.2Q-01 DALI 103x67x TC-TE 42 2 BCD422Q-01 DALI 123x79x

51 Belysningskomponenter Magnetiska reaktorer för T5 och Kompaktlysrör AC 230V 50HZ 4-38W tw= 130 Reaktor för inbyggnad / inomhus Uppfyller EN och EN Dubbla inkopplingsplintar för instick.0,5-1mm² Små dimensioner Låga effektförluster Lång livslängd E-nr Effekt Sockel Produktnamn Produkt nummer EEI Vikt L1 L2 Kopplings schema W G5 AC1 04/23-SP B2 0, W B1 1 8W B1 1 2x4W B W G24d-1 AC1 13/23-SP B2 0, W G24d-1 B1 3 13W G5 B1 1 2x6W G5 B1 2 2x5W G23 B1 4 2x7W G23 B1 4 2x9W G23 B W G5 AC 16/23-SP B1 0, x8W G5 B1 2 16W GR8 B W G24d-2 AC 18/23-D-SC B1 0, Måttskiss Kopplings schema

52 Magnetiska reaktorer för T8 lysrör AC 230V 50HZ 15-65W tw= 130 Reaktor för inbyggnad / inomhus Uppfyller EN och EN Dubbla inkopplingsplintar för instick.0,5-1mm² Små dimensioner Låga effektförluster Lång livslängd Belysningskomponenter E-nr Effekt Sockel Produktnamn Produkt nummer EEI L1 L2 Koblingsskjema W G13 AC1 15/23-SC B W G13 AC1 2/23-B2-SC B W / 2x15W G13 AC1 3/23-SC B W / 2x18W G13 AC1 4/23-B2-SC B W / 2x18W G13 AC1 4/23-BP-SC B W G13 AC1 6/23-B2-SC B Kopplings schema

53 Belysningskomponenter Magnetiska reaktorer för Kvicksilverlampor (HM) AC 230V 50HZ W tw= 130 Reaktor för inbyggnad / inomhus Uppfyller EN och EN Plint för instick / 4mm² skruvplint Flexibel montering Små effektförluster Låga harmoniska övertoner Lång livslängd Kvicksilver lampor (HM) E-nr Effekt Produkt namn Produkt nummer Vikt A B L1 L W VMI 12/ , W VMI 25/ , W VMI 8-12/ W W VMI 5-8/ W söks 400W VMI 40/ , Kopplings schema 1 52
