TILLÄMPNINGAR. Helvar är inriktade på att tillhandahålla LEDlösningar. belysningstillämpningar. FUNKTION - KONTOR, SKOLOR OCH SJUKHUS

Transkript

1 LED-lösningar

2 TILLÄMPNINGAR Helvar är inriktade på att tillhandahålla LEDlösningar för professionella belysningstillämpningar. De ständiga förbättringarna av LED-teknikens effektivitet, kvalitet och prisvärdhet innebär att antalet tillämpningar blir allt fler. Hittills har LED använts framgångsrikt för exempelvis accent-/stämningsbelysning, dekorbelysning och säkerhetsbelysning. Även funktionell belysning för kommersiella tillämpningar blir allt mer praktisk och allt är en del av Helvars fokuserade inriktning på tillämpningar och lösningar. FUNKTION - KONTOR, SKOLOR OCH SJUKHUS LED-driftdon med hög effektivitet och lång livslängd för låga driftskostnader ACCENT - BUTIKER, MUSÉER OCH KONFERENSCENTER LED-driftdon och kompatibla sensorlösningar för maximal energibesparing Museum of London Studio Juha Sarkkinen Ant Clausen

3 STÄMNING - HOTELL, MUSÉER, RESTAURANGER OCH KRYSSNINGSFARTYG Dimningsbara LED-driftdon och styrsystem för steglös dimning från % DEKOR & SÄKERHET - FASADER, INDUSTRI, ARENOR, OFFENTLIGA PLATSER LED-driftdon med hög effektivitet, hög tålighet och robusta höljen för tillförlitlig drift Nike Holzindustrie Hunsrück GmbH Mathias Tenhaeff HMMC / DNA Central Europe

4 LED PRODUKTSORTIMENT I Helvar s LED-Sortiment ingår en rad drivdon för konstant ström inklusive dimbara och icke-dimbara lösningar. LED-drivdonen kan användas för inomhus- och utomhusapplikationer som spotlights, downlights, strålkastare och linjära LED-strips. FÖRDELAR MED SPOT LIGHTS Sortiment med robusta drivdon Hög verkningsgrad för energibesparingar FÖRDELAR MED DOWN LIGHTS Drivdon för inbyggnad och fristående användning Jämn reglering % för komfort FÖRDELAR MED LINEAR LIGHTS Linjära kompakta drivdon DALI-dimbara med kompatibel ljusstyrning FÖRDELAR MED HIGH BAY LIGHTS Robusta drivdon med lång livslängd Flera utströmsalternativ för flexibilitet

5 LED-DRIVDONSSORTIMENT Helvars sortiment med LED-drivdon är konstruerat för enkel installation och lång livslängd. Alla drivdon levererar ström med hög verkningsgrad. De dimbara drivdonen säkerställer tillförlitlig och smidig ljusreglering från %. Helvars LED-drivdon kompletteras med ett heltäckande och kompatibelt sortiment bestående av Helvars kontroll- och sensorlösningar, passande för både armaturbaserade (μdim, IDIM, MIMO3) och nätbaserade tillämpningar (DIGIDIM-router). Drivdonstyp till/från 1-10 V DALI DMX Utström Utspänning LL6-U-CC LL20-U-CC LL1x20-E-DA LC1x30-E-CC LC1x30-E-AN LC1x30-E-DA LL1x40-E-CC LL1x40-E-DA LL1x40-E-DA LL2x35-E-CC LL2x35-E-DA LL1x70-E-CC LL1x70-E-DA LC1x70-E-CC LC1x70-E-DA OL1x60-E-CC OL1x100-E-CC OL1x100-E-CC ma 1050 ma ma ma ma ma ma ma ma ma ma ma ma ma ma 1400 ma ma 1400 ma Effektivitet Max. vid maximal uteffekt effekt IPklass Dimensioner l x b x h (mm) 7 80 % x 40 x % x 40 x % x 40 x % x 67 x 28 * % x 67 x 28 * % x 67 x 28 * % x 46.5 x 28 * % x 46.5 x 28 * % x 46.5 x 28 * 2x35 91 % x 35 x 21 2x35 90 % x 35 x % x 30 x % x 30 x % x 80.5 x 29.5 * % x 80.5 x 29.5 * % x 53 x % x 53 x % x 53 x 35 LC50-U-DX % x 76 x 30 *) Dimensioner utan dragavlastare.

6 6 W & 20 W Drivdonsplattform Robust kapsling med integrerad dragavlastning 20 W DALI dimbar version, % intervall Flera konstantströmsalternativ:, 500, ma Låg effekt i viloläge, 0,4 W (DALI) 30 W Drivdonsplattform 30 W konstant ström, DALI samt analoga 1-10 V versioner Dimbara versioner med smidig reglering % Valbara konstantströmsalternativ:, 500 eller ma Låg effekt i viloläge, 0,3 W (DALI) Dragavlastning med snäppfäste 40 W Drivdonsplattform 40 W konstant ström och DALI-version DALI dimbar version med smidig reglering % Justerbara konstantströmsalternativ: 1050 ma Låg effekt i viloläge, 0,3 W (DALI) Dragavlastning med snäppfäste

7 70 W Drivdonsplattform Linjära och kompakta 1x70 W versioner (konstant ström och DALI) Linjär 2x35 W version (konstant ström och DALI) DALI dimbara versioner med smidig reglering % Linjär 1x70/2x35: Justerbara konstantströmsalternativ, - ma Kompakt 1x70: Justerbara konstantströmsalternativ, ma Låg effekt i viloläge, 0,4 W (DALI) Kompakt: Valfri påklickningsbar dragavlastning för fristående bruk IP65 Drivdonsplattform Robust IP65-klassad kapsling för utomhusbruk 60 W: Flera konstantströmsalternativ,,, 1400 ma 100 W: Flera konstantströmsalternativ,, 1050, 1400, 2100 ma Hög verkningsgrad 0,91 50 W DMX Drivdonsplattform 3 kanals DMX-drivdon, 50 W max totalt Programmerbara konstantströmsalternativ: (standard) 1050 ma Jämn reglering 0,1 100 % NTC termiskt ingångsskydd

8 KONTROLLER Ingångsenheter Utgångsenheter Nätverk & Integrering Webbaserat grafiskt användargränssnitt för hantering av belysningssystem Energiövervakning, scenkontroll, nödbelysningstest LED-DRIVDON En mängd LED-drivdon för konstant ström DALI-dimbar, smidig reglering % Hög verkningsgrad och lång livslängd SENSORER Nätverks- och fristående sensorer PIR, dagsljus, mikrovågor Öppen plattform för integrering med BMS Intelligent drivdon med Helvar systemkommandon DALI-ROUTER ANVÄNDARGRÄNSSNITT DALI-baserade kontrollpaneler Många panel alternativ och material HelvarNet I/O kommandolista Länkar tredjepartsystem via TCP/IP TREDJE PART Ingångsenheter för paneler från tredje part EnOcean trådlöst gränssnitt och paneler TCP-IP: Öppet protokoll DALI: Öppet protokoll

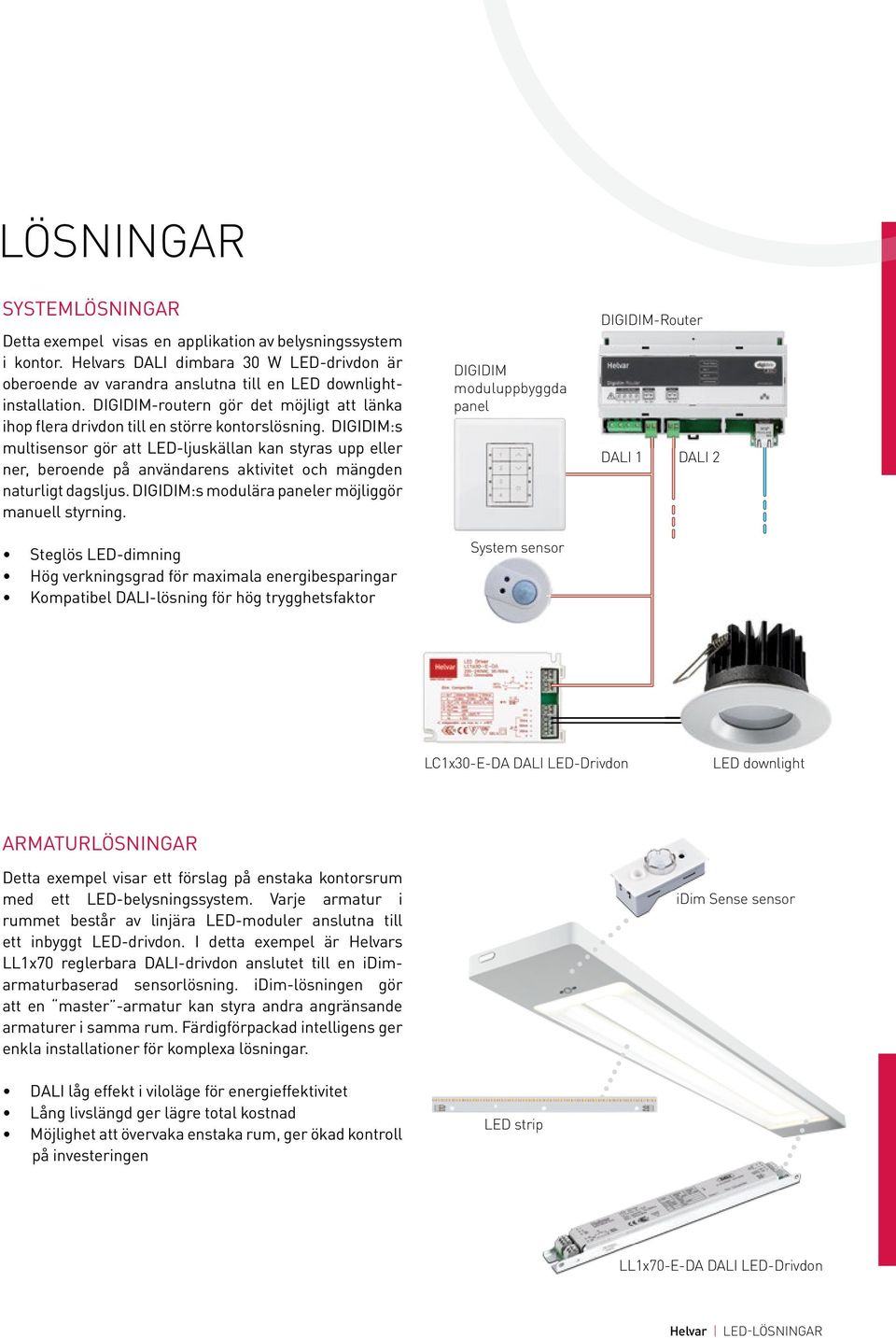

9 LÖSNINGAR SYSTEMLÖSNINGAR Detta exempel visas en applikation av belysningssystem i kontor. Helvars DALI dimbara 30 W LED-drivdon är oberoende av varandra anslutna till en LED downlightinstallation. DIGIDIM-routern gör det möjligt att länka ihop flera drivdon till en större kontorslösning. DIGIDIM:s multisensor gör att LED-ljuskällan kan styras upp eller ner, beroende på användarens aktivitet och mängden naturligt dagsljus. DIGIDIM:s modulära paneler möjliggör manuell styrning. Steglös LED-dimning Hög verkningsgrad för maximala energibesparingar Kompatibel DALI-lösning för hög trygghetsfaktor DIGIDIM moduluppbyggda panel System sensor DIGIDIM-Router DALI 1 DALI 2 LC1x30-E-DA DALI LED-Drivdon LED downlight ARMATURLÖSNINGAR Detta exempel visar ett förslag på enstaka kontorsrum med ett LED-belysningssystem. Varje armatur i rummet består av linjära LED-moduler anslutna till ett inbyggt LED-drivdon. I detta exempel är Helvars LL1x70 reglerbara DALI-drivdon anslutet till en idimarmaturbaserad sensorlösning. idim-lösningen gör att en master -armatur kan styra andra angränsande armaturer i samma rum. Färdigförpackad intelligens ger enkla installationer för komplexa lösningar. idim Sense sensor DALI låg effekt i viloläge för energieffektivitet Lång livslängd ger lägre total kostnad Möjlighet att övervaka enstaka rum, ger ökad kontroll på investeringen LED strip LL1x70-E-DA DALI LED-Drivdon

10 LEDesign LEDesign är ett beräkningsverktyg som hjälper LEDspecialister att välja rätt styrdon för en viss LED-ljusskälla. Med hjälp av LED-diodens nätingångsdata rekommenderas Helvars kompatibla driftdon automatiskt. Dessutom visar verktyget ett effektivitetsdiagram över den valda LED-lasten, Verktyget visar även belastning, och om LED-enheterna är under- eller överbelastade. LEDesign -kalkylatorn finns på Helvars hemsida i en webbaserad version, eller som en nedladdningsbar offlineversion för Windows PC, Mac OS X och Android. För att ladda ned Helvars LEDesign -kalkylator, besök helvar.com/ledesign, eller använd denna QR-kod: Sverige Helvar Ab Åsögatan 155 SE Stockholm Tel info.se@helvar.com REF B Swedish 25/10/2013 På grund av kontinuerlig utveckling förbehåller sig Helvar rätten att ändra specifikationer när som helst utan föregående meddelande. Omslagsbild: Tipotie socialtjänst och vårdcentral, Tammerfors, Finland. Fotograf Lauri Dammert Photography.
